实验名称：RJ-45接口与网卡设置

一.题目

二.实验设备仪器（软件环境）

⒈RJ-45压线钳

⒉双绞线剥线器

⒊ RJ-45接头

⒋双绞线

⒌网线测试仪

⒍网卡

三.试验目的

1．掌握使用双绞线作为传输介质的网络连接方法，学会制作RJ45接头。

2．学会测线器的使用方法。

3．学会网卡的安装与设置。

四.试验内容及步骤

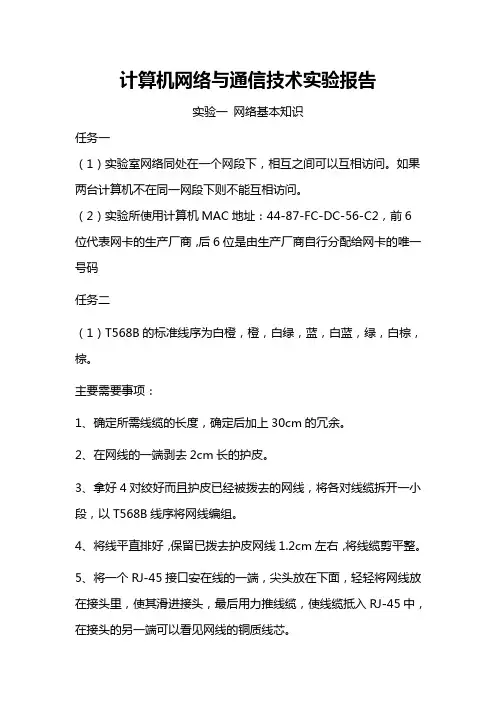

1．网线制作

（1）按以下步骤制作网线（直通线）：

●抽出一小段线，然后先把外皮剥除一段；

●将双绞线反向缠绕开；

●根据标准排线（注意这里非常重要）；

●铰齐线头（注意线头长度）；

●插入插头；

●用打线钳夹紧；

●用同样方法制作另一端。

（2）网线的检查、测试

可以使用网线测试仪或万用表测试网线连接逻辑是否正确。网线制作好后，将其两端分别插入网卡和交换机的插口内，开机后对应的指示灯应闪亮。

2．网卡的安装与设置

（1）安装网卡驱动程序

一.将网卡插入计算机主板的插槽内，启动计算机；

二.单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【添加硬件】

图标；

三.弹出【添加硬件向导】，在设备列表中选择所用的网卡设备，插入带有网卡驱动程序的

光盘（或磁盘），按向导提示逐步安装驱动程序；

四.若安装成功，向导会给出正确的提示。

（2）网络协议的添加（此步可略）

一般情况下，安装好网卡的驱动程序以后，最基本的TCP/IP网络协议会自动被添加到系统中。但在某些特殊情况下，需要我们手动添加/删除网络协议：

●单击【开始】|【设置】|【控制面板】命令，打开【控制面板】窗口，双击【网

络连接】图标；

●打开【网络连接】窗口，选中【本地连接】图标，点击右键，在弹出菜单中选

【属性】；

●进入【属性】对话框，选【常规】项，单击【安装】按钮；

●弹出【选择网络组件类型】对话框，在【单击要安装的网络组件类型】列表中

选【协议】，单击【安装】；

●弹出【选择网络协议】对话框，在【网络协议】列表中选择所要的协议，单击

【确定】按钮。

（3）网卡的设置

网卡安装成功后，必须对其进行配置，配置前，必须到网络中心申请到合法的IP地址，并得到网络中心提供的域名及其IP地址、网关的IP地址。

(1)打开【网络连接】中“本地连接”的【属性】窗口；

(2)选中【Internet协议（TCP/IP）】，单击【属性】按钮；

(3)打开【Internet协议（TCP/IP）属性】窗口，分别设置“IP地址”、“子网掩码”、“默认

网关”、“DNS服务器”等项。

3．网络连通的测试

常用ping命令来测试网络连接，格式：

ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-v tos] [-r count] [-s count] [[-j computer-list] | [-k computer-list]] [-w timeout] destination-list

参数含义

-t 校验与指定计算机的连接，直到用户中断。

-a 将地址解析为计算机名。

-n count 发送由count指定数量的ECHO 报文，默认值为

4。

-l length 发送包含由length 指定数据长度的ECHO报文。

默认值为64字节，最大值为8192 字节。

-f 在包中发送“不分段”标志，该包将不被路由上的

网关分段。

-I ttl 将“生存时间”字段设置为ttl指定的数值。

-v tos 将“服务类型”字段设置为tos指定的数值。

-r count 在“记录路由”字段中记录发出报文和返回报文的

路由。指定的Count值最小可以是1，最大可以是

9 。

-s count 指定由count指定的转发次数的时间邮票。

-j computer-list 经过由computer-list指定的计算机列表的路由报

文。中间网关可能分隔连续的计算机（松散的源路

由）。允许的最大IP地址数目是9。

-k computer-list 经过由computer-list指定的计算机列表的路由报

文。中间网关可能分隔连续的计算机（严格源路

由）。允许的最大IP地址数目是9。

-w timeout 以毫秒为单位指定超时间隔。

destination-list 指定要校验连接的远程计算机。

Ping 命令通过向计算机发送ICMP 回应报文并且监听回应报文的返回，以校验与远程计算机或本地计算机的连接。对于每个发送报文，Ping 最多等待1秒，并打印发送和接收把报文的数量。比较每个接收报文和发送报文，以校验其有效性。默认情况下，发送四个回应报文，每个报文包含64字节的数据（周期性的大写字母序列）。

可以使用Ping实用程序测试计算机名和IP地址。如果能够成功校验IP地址却不能成功校验计算机名，则说明名称解析存在问题。这种情况下，要保证在本地HOSTS文件中或DNS数据库中存在要查询的计算机名。

五.试验相关问题的回答

1．双绞线的传输特性是什么？双绞线有几种类型，其分别应用于什么场合？

答：双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。双绞线过去主要是用来传输模拟信号的，但现在同样适用于数字信号的传输。

双绞线分为屏蔽双绞线(STP)与非屏蔽双绞线(UTP）

屏蔽双绞线用于电子电路中的低电平的输入或输出端为避免干扰而设置的非屏蔽双绞线是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。

直通线和交叉线分别用于什么场合？其线序如何？

答：一般场合下都使用直连网线，比如，交换机连接电脑网卡，路由器连接交换机等，如果是自适应的网络设备，也可以使用交叉线。特殊情况下使用交叉网线，比如，部分路由器直接连接电脑时，主要用交叉线，电脑跟电脑直接双网卡互联时，必须使用交叉线。

直连网线 T568B 线序：

白橙橙白绿蓝白兰绿白棕棕

交叉网线 T568A 线序：

白绿绿白橙蓝白兰橙白棕棕

3．网卡在网络通信中有什么作用？

答：网卡是工作在数据链路层的网路组件，是局域网中连接计算机和传输介质的接口，不仅能实现与局域网传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等。

主要功能有以下三个

1.数据的封装与解封：发送时将上一层交下来的数据加上首部和尾部，成为以太网的帧。接收时将以太网的帧剥去首部和尾部，然后送交上一层

2.链路管理：主要是CSMA/CD（带冲突检测的载波监听多路访问）协议的实现

3.编码与译码
