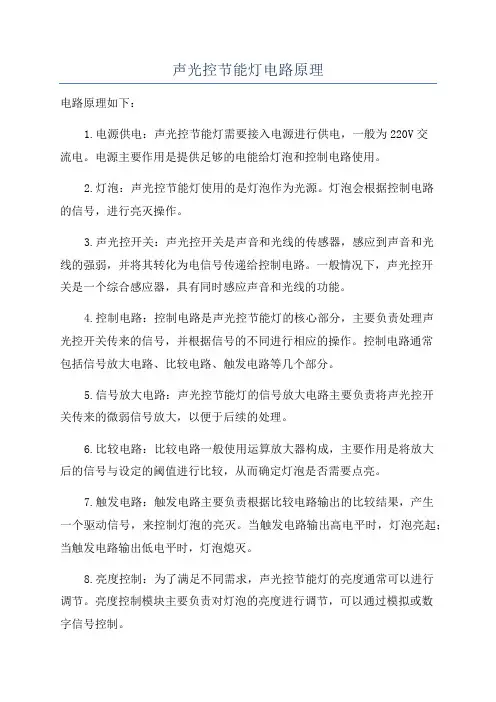

声光控节能灯电路原理
声光控节能灯电路原理
电路原理如下：
1.电源供电：声光控节能灯需要接入电源进行供电，一般为220V交
流电。
电源主要作用是提供足够的电能给灯泡和控制电路使用。
2.灯泡：声光控节能灯使用的是灯泡作为光源。
灯泡会根据控制电路
的信号，进行亮灭操作。
3.声光控开关：声光控开关是声音和光线的传感器，感应到声音和光
线的强弱，并将其转化为电信号传递给控制电路。
一般情况下，声光控开
关是一个综合感应器，具有同时感应声音和光线的功能。
4.控制电路：控制电路是声光控节能灯的核心部分，主要负责处理声
光控开关传来的信号，并根据信号的不同进行相应的操作。
控制电路通常
包括信号放大电路、比较电路、触发电路等几个部分。
5.信号放大电路：声光控节能灯的信号放大电路主要负责将声光控开
关传来的微弱信号放大，以便于后续的处理。
6.比较电路：比较电路一般使用运算放大器构成，主要作用是将放大
后的信号与设定的阈值进行比较，从而确定灯泡是否需要点亮。
7.触发电路：触发电路主要负责根据比较电路输出的比较结果，产生
一个驱动信号，来控制灯泡的亮灭。
当触发电路输出高电平时，灯泡亮起；当触发电路输出低电平时，灯泡熄灭。
8.亮度控制：为了满足不同需求，声光控节能灯的亮度通常可以进行
调节。
亮度控制模块主要负责对灯泡的亮度进行调节，可以通过模拟或数
字信号控制。
总结：声光控节能灯通过声光控开关感应环境中的声音和光线强弱，然后通过控制电路对灯泡进行亮灭操作，以实现自动控制开关，并提供节能环保的功能。
光控灯原理图
光控灯原理图光控灯是一种能够根据环境光线自动调节亮度的照明设备，它能够在夜晚提供足够的照明，并在白天节约能源。
光控灯的原理图如下：1. 光敏电阻，光敏电阻是光控灯的核心部件之一，它能够根据环境光线的强弱改变电阻值。
当光线较弱时，光敏电阻的电阻值较大，电路中的电流较小；当光线较强时，光敏电阻的电阻值较小，电路中的电流较大。
通过这种方式，光敏电阻能够感知环境光线的强弱，从而控制灯的亮度。
2. 比较器，比较器是用来比较两个电压信号的大小，并输出相应的电平信号。
在光控灯中，比较器能够比较光敏电阻感知到的环境光线信号和设定的阈值信号，当环境光线信号低于阈值时，比较器输出高电平信号，使灯具达到最大亮度；当环境光线信号高于阈值时，比较器输出低电平信号，使灯具达到最小亮度。
3. 调光电路，调光电路能够根据比较器输出的电平信号，调节灯具的亮度。
当比较器输出高电平信号时，调光电路使灯具达到最大亮度；当比较器输出低电平信号时，调光电路使灯具达到最小亮度。
4. 电源部分，电源部分为光控灯提供工作电压，同时还包括保护电路，以确保光控灯在异常情况下能够正常工作。
光控灯原理图中的各个部分相互配合，实现了光线感知和自动调节亮度的功能。
当环境光线较暗时，光控灯能够自动调节亮度，提供足够的照明；当环境光线较亮时，光控灯能够节约能源，减少光污染。
光控灯的原理图简单清晰，通过光敏电阻、比较器、调光电路和电源部分的配合，实现了智能照明的功能。
光控灯在城市道路、公共场所和居民区等场所得到广泛应用，为人们的生活和工作提供了便利，同时也为节能减排做出了贡献。
总的来说，光控灯原理图的设计和实现，为智能照明领域的发展提供了重要的技术支持，也为环保节能事业做出了积极的贡献。
希望未来能够有更多的科研人员投入到智能照明技术的研究和开发中，为建设智慧城市和美丽家园贡献力量。
节能灯电路图
led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。
整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。
图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。
滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。
U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。
传感器输出信号经过放大和滤波处理之后，波形如图5所示。
正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。
图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。
窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。
对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。
而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。
利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。
如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。
光控路灯自动控制器电路图
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。
led灯控制器线路图原理
led灯控制器线路图原理led灯控制器线路图由电源电路、脉冲发生器、控制电路和LED显示电路组成，如下图：元器件选择Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。
Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。
VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。
各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。
VS选用lW、l2V的硅稳压二极管。
VTl-VD2均选用MCRlO0-6型晶闸管。
ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。
电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。
脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。
控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。
LED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。
每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。
在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端(断点引出端1-4)。
当某一句选择端为低电平时，该句中的4字词组全部亮灯显示，即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管(按字形笔划)的负极相连。
例如VD4的负极与"庆祝五"词组中各发光一极管的负极相连，VD5-VD7的负极分别与"祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。
LED节能灯的工作原理及原理图
LED节能灯的工作原理节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED 电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED1、LED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
声光控节能灯电路及工作原理
C5声光控节能灯电路原理如图3-1所示。
电路中的主要元器件是集成运算放大器LM324，电路结构简单，工作可靠性高。
顾名思义，声光控节能灯就是利用光敏电阻对光敏感的特点，在白天控制主回路断开，使灯不亮，晚上利用声音控制开关的开启，若干分钟后主电路自动关闭，灯自动熄灭，实现节能。
整个电路的功能是白天主电路断开，灯不亮；晚上有声音信号时，主电路接通，灯亮，若干分钟后主电路又自动关断，自动熄灭。
具体工作过程如下：1．白天当白天光比较强的时候，光敏晶体管导通，阻值较小，比较器A3的反向端（9脚）的电位升高，高于5V，比较器输出为低电平，二极管VD1导通，VD2截止，声控电路输出的信号被封锁，此时无论有无声音信号，晶闸管都不会导通，灯都不会亮。
2．夜晚当夜晚或光线很暗时，光敏晶体管截止，阻值较大，比较器A3的反向端（9脚）的电位降低，低于5V，比较器输出为高电平，二极管VD1截止，此时电压比较器A4的同相端信号完全取决于运放A2的输出状态，也就是由声控电路决定。
（1）当无声音输入时，MIC没有输出信号，二极管VD2截止，比较器A4的同相端（12脚）电位小于反相端电位，比较器A4输出低电平，晶闸管的控制极没有触发信号，晶闸管VT不导通，灯不亮。
（2）当有声音输入时，MIC输出一个较小的音频信号，这个音频信号通过输入耦合电送到运放A1进行第一次放大，再进过A2进行第二次放大，放大后的音频信号通过二极管VD2送到比较器A4的同相端（12脚），比较器A4输出高电平，晶闸管的控制极有触发信号，以晶闸管VD导通，灯亮。
3．自动关断，节能当晶闸管VD被触发导通瞬间，送话器B拾音灵敏度降低，输出信号变得很微弱，经过放大后信号也很小，二极管VD2截止，起到隔离作用，C4上的电压仍维持使电压比较器的A4同相端（12脚）的输入不变，从而晶闸管的导通状态不变。
在晶闸管VD导通以后C4上的电压通过R9放电，直至C4上的电压低于电压比较器反相端电压（+5V）后，电压比较器输出为低电平，晶闸管在交流电的负相时被关断，灯灭。
声光控节能灯座原理图
声光控节能灯座原理图声光控节能灯座节电效果显著,采用该灯座白天灯不亮,夜间有声音灯即亮该灯座电路简洁,声控部分采用了驻极体话筒,电路见附图所示220V电源经桥式整流220kΩ电阻降压100μF电容滤波后得到5V 电压供给数字集成电路HD14011工作白天有光照时,光电二极管2CU呈低阻状态,IC的{1} {2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位因此{11}脚为低电位,可控硅截止,灯泡不亮夜晚无光照时,2CU 呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经{5} {6}脚输入到放大器放大后由臆脚输出当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮同时10μF 电容充电,充电之初{8} {9}脚为高电位,使{12}脚为低电位声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11}脚继续保持高电位,灯继续点亮10μF电容继续充电几十秒钟后,{8} {9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭下图:VD1-VD4是IN4007，VD5是2CW56(8V),VD6是4148,VT7是9013,VS是MCR100-8；R1是22k,R2是22m, R3是33k,R4是47k,R5是1.5m,R6是5.1欧,R7是240k(全部是1/8碳膜电阻)；C1是瓷介电容104(0.1uf),C2是电解电容22uf/16v,C3是100uf/16v；MIC(B) 是CRZ-113F驻极体电容话筒;GR是光敏电阻MG45；IC是CD4011。
声光控延时开关设计及电路一、电路的工作原理声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
三极管组成的光控开关电路原理图 四款光控开关电路图
三极管组成的光控开关电路原理图_四款光控开关电路图什么是光控开关光控开关/光控时控器采用先进的嵌入式微型计算机控制技术，融光控功能和普通时控器两大功能为一体的多功能高级时控器（时控开关），根据节能需要可以将光控探头（功能）与时控功能同时启用，将达到最佳节能效果。
是路灯、景观灯、广告灯箱、霓虹灯等设备的最佳节能控制装置；可广泛应用于街道、铁路、车站、航道、学校及供电部门等一切需要时间控制的应用场所。
现在国内主要的品牌有灯联网、艾贝斯等，代表型号有ET101.1、ET102.1等。
光控开关功能和用途本系列智能光控开关，可以根据用户设定的时间（光照度门限）值，自由控制用电器的电源开关。
广泛用于路灯、霓虹灯、广告灯等需要按时间控制电源开关的用电设备。
用户可以根须需求设定四组开关灯时间，可以实现多时段开关灯。
用户也可以利用光控探头采集当地光照度，实现根据光照度开关灯。
四款光控开关电路图电路图一：光控开关在室内5~6 米范围内，可用手电光进行遥控，可以很方便地开启或关闭家用电器。
工作原理：电路如图192 所示。
由三极管VT1、光电二极管等组成光接收电路。
每接收到光照一次，就使由三极管VT2、VT3组成的双稳态电路发生翻转，通过三极管VT4 去驱动继电器K 工作，以控制家用电器的电源开关。
电路图二：声光控节能灯座节电效果显著，采用该灯座白天灯不亮，夜间有声音灯即亮该灯座电路简洁，声控部分采用了驻极体话筒，电路见附图所示220V电源经桥式整流220kΩ电阻降压100μF电容滤波后得到5V电压供给数字集成电路HD14011工作白天有光照时，光电二极管2CU呈低阻状态，IC的{1} {2}脚为低电位，{3}脚为高电位，白天不论有无声音，即不论{4}脚电位如何，{13}脚始终钳位于高电位，{12}脚也为高电位因此{11}脚为低电位，可控硅截止，灯泡不亮夜晚无光照时，U呈高阻状态，{3}脚为低电位，这时若有人发出声响，驻极体话筒拾取信号，经{5} {6}脚输入到放大器放大后由臆脚输出当{4}脚为低时，{13}脚也为低，{11}脚为高，触发可控硅BT169导通，灯泡点亮同时10μF电容充电，充电之初{8} {9}脚为高电位，使{12}脚为低电位声音过后，{13}脚恢复高电位，但由于{12}脚为低电位，所以{11}脚继续保持高电位，灯继续点亮10μF电容继续充电几十秒钟后，{8} {9}脚为低电位，{11}脚也翻转为低电位，可控硅截止，灯灭。
一款光控灯的电路图,光控灯的照明线路图说明
一款光控灯的电路图，光控灯的照明线路图说明有关光控灯的电路图，通过光线明暗来控制灯的关闭与打开，这里分享下光控灯的照明线路图，了解下光控灯电路的工作原理，有需要的朋友参考下。
光控灯的电路图光控灯的照明线路，见下图：220V交流电压经电容C1降压，整流桥堆UR进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。
光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串联在灯泡EL回路的继电器常开触点接通，则灯泡EL 点亮。
调节电位器RP调节给门极的触发信号的大小，就调节了晶闸管的导通角，实现控制灯泡RP可以调节给门极的触发信号的大小，也就调节了晶闸管的导通角。
光控灯的工作原理：当有光照射到光敏电阻时，其阻值减小（几十 K 左右），Q1 基极电压被拉低而截止，Q2 基极 电压升高 Q2 截止，LED 灭；反之光敏电阻没有光照时，其阻值增大（几 M），Q1 基极电压升高并 使其导通，Q2 基极电压降低，Q2 饱和导通，LED 得电发光。
注意事项：1.尽量按电路图中元件位置，按从左到右，自上而下的顺序插接，这样可以减少误连和 错连，同时也方便调试和检查。
2.本电路中用到特殊器件----光敏电阻（Rp），用之前可先用万用表测试其在受光时的 电阻和背光时的电阻，因为光敏电阻对光异常敏感，所以使用本机时，要避开日光灯（工 作原理：当有光照射到光敏电阻时，其阻值减小（几十 K 左右），Q1 基极电压被拉低 而截止，Q2 基极电压升高 Q2 截止，LED 灭；反之光敏电阻没有光照时，其阻值增大（几 M），Q1 基极电压升高并使其导通，Q2 基极电压降低，Q2 饱和导通，LED 得电发光。
节能灯的维修电路图及原理分析修订稿
节能灯的维修电路图及原理分析Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】节能灯的维修电路图及原理分析根据实物绘制的大海牌30W节能灯电原理见附图所示。
供参考。
一、各部分电路原理分析市电源由D1～D4整流、C1滤波后．形成300V左右的直流电压。
由R6、C7、D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，c7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。
由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向c4、c2充电。
流经高频变压器初级线圈LA中的充电电流逐渐增大，当LA电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过l．的电流开始减小。
这时，次级线圈k、k的电压极性发生倒相变化，使Lc中感生电动势上负下正，LB中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。
C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LBk、Lc的电压极性又发生变化，LB上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止．这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。
为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。
D6、D7的作用分别是防止反向峰值电压击穿T1、T2。
R3、R4为负反馈电阻，用于T1、T2的过流保护。
二、检修经验1．节能灯不亮打开灯体即看到保险管已发黑。
R1、R2(15Ω、0.5W)限流电阻已烧毁；用数字万用表分别测量T1、1.2c—e结已短路：经查D1、D2、D3、D4完好。
针对这种情况，更换同种规格保险管及R1、R2、T1、T2后排除故障。
图文详解一款光控玉米小夜灯的电路原理
图文详解一款光控玉米小夜灯的电路原理LED光控小夜灯，灯光柔和，美观实用，所以不少家庭都喜欢选购这种灯，但这种光控小夜灯白天灯不亮时究竟耗不耗电呢？下面我们就来看看这类光控LED小夜灯的具体电路吧。
图1a为光控LED小夜灯的电路原理图（市售的大多数光控LED 小夜灯的电路原理基本上大同小异），其外观如图1b所示。
图1a中，交流220V经电容C降压、整流桥MB10F桥式整流后，产生一脉动直流Va（由于无电容滤波，故为脉动直流）。
RG为光敏电阻，白天或晚上室内有照明灯点亮时，RG阻值较小，此时Va经RG、R3分压后，产生的电压Vb大于NPN型硅三极管VT的死区电压（对于硅三极管，其值一般在0.5V左右），故VT饱和导通，此时VT的c-e两极之间的饱和压降很小（0.5V以下），故贴片白光LED VD1～VD4不会被点亮。
晚上室内一片漆黑时，RG阻值变得很大，使得Vb小于VT的死区电压，故VT截止，VD1～VD4点亮。
此电路采用电容降压给4个LED供电，降压电容为0.22μF。
大家知道，在电压为交流220V、交流频率为50Hz时，用1μF的电容降压可以产生约69mA的驱动电流。
这里用的是0.22μF，可产生约15mA 的电流来驱动4个白光LED。
这种光控小夜灯，白天虽然其LED灯珠不会点亮，但此时VT是导通的，其消耗的电流跟晚上灯亮时消耗的电流一样大。
可见这种简单的光控方式并不节电，其功耗为220Vx0.015A＝3.3W。
只要其一直插在插座上，这种光控灯就相当于一个3.3W的负载在昼夜不停地消耗着电能。
这种光控的小夜灯虽然比那种带开关的小夜灯使用起来方便一些，但不节电。
若家里用好几个这种灯，浪费的电能更可观。
图2为这种光控小夜灯的内部电路板。
其采用贴片元件焊接。
上面那个4脚的元件为贴片整流桥，型号为MB10F，其额定电流为0.5A，耐压值为1000V（见图4）。
图3为内部电路板的另一面。
图5为晚上室内有灯光，光控小夜灯不亮时的图片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光控节能灯电路原理图
用NE555集成块或声控集成电路（如BH-SK-Ⅰ型、BH-SK-Ⅱ型）或光敏电阻制作的声控或光控节能灯时较普通，它既可延长灯泡使用寿命，又可以消除“常明灯”现象。
本文介绍一款常见电子元器件组成的声控光控节能灯。
很适合初学电子技术的爱好者进行小制作，不妨一试。
一、工作原理
下图为声控、光控节能灯电路原理图。
该电路由主电路、开关电路、检测电路及放大电路组成。
组成桥式整流的四只二极管（VD1-VD4）和一个单向可控硅（VS）组成主路（和灯泡串联）；开关电路由开关三极管VT1和充电电路R2、C1组成；放大电路由VT2-VT5及电阻R4-R7组成；压电片PE和光敏电阻RL构成检测电路；控制电源由稳压管VD5和电阻R3构成。
交流电源经过桥式整流和电阻R1分压后接到可控硅VS的控制极，使VS。
