LED节能灯的工作原理节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED 电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED1、LED发光机理：PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。
由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。
这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。
电子节能灯电路原理图及维修方法

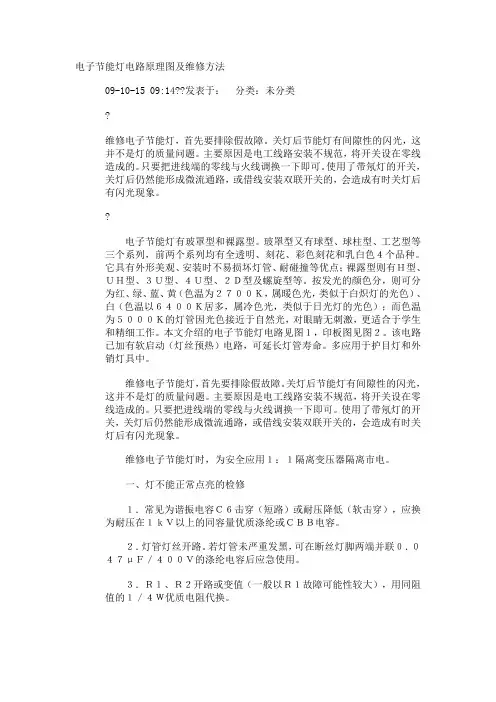

电子节能灯电路原理图及维修方法09-10-15 09:14??发表于：分类：未分类?维修电子节能灯，首先要排除假故障。
关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。
主要原因是电工线路安装不规范，将开关设在零线造成的。
只要把进线端的零线与火线调换一下即可。
使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。
?电子节能灯有玻罩型和裸露型。
玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。
它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；裸露型则有Ｈ型、ＵＨ型、３Ｕ型、４Ｕ型、２Ｄ型及螺旋型等。
按发光的颜色分，则可分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。
本文介绍的电子节能灯电路见图１，印板图见图２。
该电路已加有软启动（灯丝预热）电路，可延长灯管寿命。
多应用于护目灯和外销灯具中。
维修电子节能灯，首先要排除假故障。
关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。
主要原因是电工线路安装不规范，将开关设在零线造成的。
只要把进线端的零线与火线调换一下即可。
使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。
维修电子节能灯时，为安全应用１：１隔离变压器隔离市电。
一、灯不能正常点亮的检修１．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。
２．灯管灯丝开路。
若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。
３．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。
４．三极管开路。
如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。
节能灯原理图分析1
次通过磁饱和，使得磁环线圈中的感应电压发生极性变化，从而开关管再次发生转换。
如些往复，形成了以一定频率转换的开关状态，实现了DC-AC 的高频转换。
在这个过程中，一定要使两个开关管上的基极接的磁环同名端不一样。
即：从上图来看，就是从上到下规定，N1和N2的同名端相同，N3的同名端刚好相反。
现假设线圈N1的上端为同名端，那线圈N2的同名端就在与电阻R5相接处，线圈N3的同名端就在与电路地相接处。
在这个解释过程中，没有详细的关于开关管是如何进入开关状态，及电路是如何进入谐振状态触发灯管的，及解释中引进的正反馈是如何形成的，以及磁饱和理论是如何形成的。
第一个遗留问题：如何进入开关状态？根据我的理解，开关管是先进入放大状态，然后过渡到开关状态，到这时，集电极电流IC 不再受IB 的影响。
也就是，先是放大状态，高频率信号是通过基极接的磁环线圈绕组引进，通过三极管进行放大，通过三极管的发射极输出。
放大后的信号经过磁环的耦合线圈N1与线圈N2、N3反馈形成正反馈，使基极上感生电压增大，增强了驱动能力。
后续的发展使电路进入饱和区，此时，三极管才是完全进入开关状纯个态。
这部分的变化可参考“三极管放大状态中的非线性失真中的顶部失真”。
第二个遗留问题：如何进入谐振状态？据我理解，在双向触发二极管VDB触发时，其电流中是有很多高频分量的（此部分参照三极管放大电路的频率特性）。
其实在负载灯未进入工作时，其工作回路是：C4、C5、电感、磁环耦合线圈、两个开关管VT1和VT2。
由于主要由C4、C5、电感的选频特性，加上磁环耦合线圈构成的正反馈，通过三极管的放大电路，使得谐振频率点的电流被不断的放大。
当达到谐振频率点，C5上的谐振感生电压足以击穿Al为电感因数单位享/匝^2I为通过线圈的电流单位A根据公式：L=N^2*Al 式2所以，式1改写为：B=L*I/（Ae*N）式3我们在工程计算时，取B 不超过200mT ，最大不超过230mT ，以保证电感不会进入饱和区。
