新课标人教版高中物理选修3-2第4章电磁感应第三节楞次定律

合集下载

人教版物理选修3—2第四章第三节楞次定律

二、楞次定律
感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。
三、从能量守恒角度看楞次定律:
回答课本第11页“思考与讨论”中提出的问题。
“阻碍”的作用，是能的转化和守恒定律的反映，在克服这种“阻碍”的过程中，其他形式的能转化为电能。
四、楞次定律的应用：
例题一：
第四章
第三节
电磁感应
楞次定律
一、实验探究发现规律
实验前：确定电流方向和电流表指针偏转方向的关系。
多媒体实验室
N S
N极插入 N极抽出
S N
S极插入
S极抽出
按顺序点击各项
欢迎进入多媒体实验室系统，祝你学习愉快！
示意图
原磁场方向 Φ的变化情况
感应电流方向（俯视）感应电流磁场方向感应电流磁场方向与原磁场方向间的关系结论
例题二：
五、右手定则
伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。
练习：
练习1
N
S
练习2、如图A、B都是很轻的铝环，环A是闭合的，环 B是断开的。用磁铁的任一极去接近A环，会产生什么现象？把磁铁从A环移开，会产生什么现象？磁极移近或远离B环时，又会产生什么现象？解释所发生的现象。
播放
S
练习3
N
磁铁向下运动
×
F
b Bab作业课后练习：3,4,5,6题

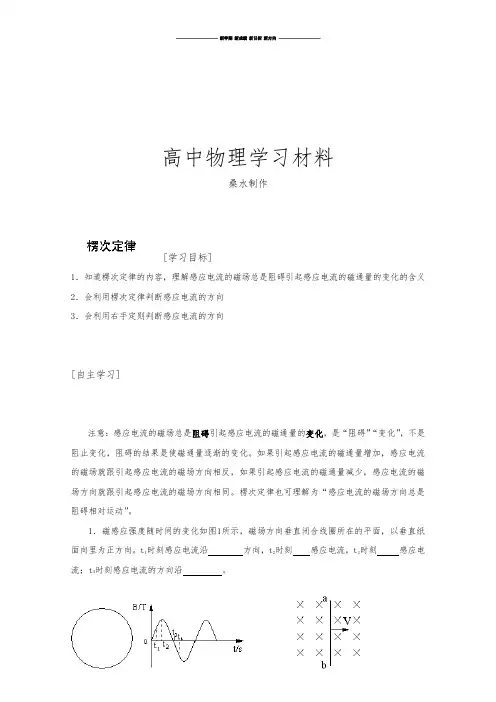

人教版高中物理选修3-2第四章电磁感应楞次定律.docx

高中物理学习材料桑水制作[学习目标]1．知道楞次定律的内容，理解感应电流的磁场总是阻碍引起感应电流的磁通量的变化的含义2．会利用楞次定律判断感应电流的方向3．会利用右手定则判断感应电流的方向[自主学习]注意：感应电流的磁场总是阻碍引起感应电流的磁通量的变化，是“阻碍”“变化”，不是阻止变化，阻碍的结果是使磁通量逐渐的变化。

如果引起感应电流的磁通量增加，感应电流的磁场就跟引起感应电流的磁场方向相反，如果引起感应电流的磁通量减少，感应电流的磁场方向就跟引起感应电流的磁场方向相同。

楞次定律也可理解为“感应电流的磁场方向总是阻碍相对运动”。

1．磁感应强度随时间的变化如图1所示，磁场方向垂直闭合线圈所在的平面，以垂直纸面向里为正方向。

t1时刻感应电流沿方向，t2时刻感应电流，t3时刻感应电流；t4时刻感应电流的方向沿。

2．如图2所示，导体棒在磁场中垂直磁场方做切割磁感线运动，则a、b两端的电势关系是。

[典型例题]例1 如图3所示，通电螺线管置于闭合金属环A的轴线上，A环在螺线管的正中间；当螺线管中电流减小时，A环将：(A)有收缩的趋势 (B)有扩张的趋势(C)向左运动（D）向右运动分析：螺线管中的电流减小，穿过A环的磁通量减少，由楞次定律感应电流的磁场阻碍磁通量的减少，以后有两种分析：（1）感应电流的磁场与引起感应电流的磁场方向相同，感应电流的磁感线也向左，由安培定则，感应电流沿逆时针方向（从左向右看）；但A环导线所在处的磁场方向向右（因为A环在线圈的中央），由左手定则，安培力沿半径向里，A环有收缩的趋势。

（2）阻碍磁通量减少，只能缩小A环的面积，因为面积越小，磁通量越大，故A环有收缩的趋势。

A正确例2 如图4所示，在O点悬挂一轻质导线环，拿一条形磁铁沿导线环的轴线方向突然向环内插入，判断导线环在磁铁插入过程中如何运动？分析：磁铁向导线环运动，穿过环的磁通量增加，由楞次定律感应电流的磁场阻碍磁通量的增加，导线环向右运动阻碍磁通量的增加，导线环的面积减小也阻碍磁通量的增加，所以导线环边收缩边后退。

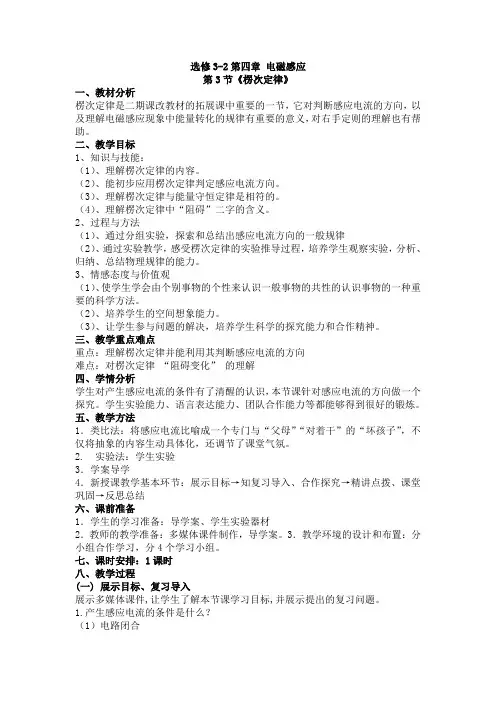

选修3-2第四章电磁感应第3节《楞次定律》

选修3-2第四章电磁感应第3节《楞次定律》一、教材分析楞次定律是二期课改教材的拓展课中重要的一节，它对判断感应电流的方向，以及理解电磁感应现象中能量转化的规律有重要的意义，对右手定则的理解也有帮助。

二、教学目标1、知识与技能：（1）、理解楞次定律的内容。

（2）、能初步应用楞次定律判定感应电流方向。

（3）、理解楞次定律与能量守恒定律是相符的。

（4）、理解楞次定律中“阻碍”二字的含义。

2、过程与方法（1）、通过分组实验，探索和总结出感应电流方向的一般规律（2）、通过实验教学，感受楞次定律的实验推导过程，培养学生观察实验，分析、归纳、总结物理规律的能力。

3、情感态度与价值观（1）、使学生学会由个别事物的个性来认识一般事物的共性的认识事物的一种重要的科学方法。

（2）、培养学生的空间想象能力。

（3）、让学生参与问题的解决，培养学生科学的探究能力和合作精神。

三、教学重点难点重点：理解楞次定律并能利用其判断感应电流的方向难点：对楞次定律“阻碍变化”的理解四、学情分析学生对产生感应电流的条件有了清醒的认识，本节课针对感应电流的方向做一个探究。

学生实验能力、语言表达能力、团队合作能力等都能够得到很好的锻炼。

五、教学方法1．类比法：将感应电流比喻成一个专门与“父母”“对着干”的“坏孩子”，不仅将抽象的内容生动具体化，还调节了课堂气氛。

2. 实验法：学生实验3．学案导学4．新授课教学基本环节：展示目标→知复习导入、合作探究→精讲点拨、课堂巩固→反思总结六、课前准备1．学生的学习准备：导学案、学生实验器材2．教师的教学准备：多媒体课件制作，导学案。

3．教学环境的设计和布置：分小组合作学习，分4个学习小组。

七、课时安排：1课时八、教学过程(一) 展示目标、复习导入展示多媒体课件,让学生了解本节课学习目标,并展示提出的复习问题。

1.产生感应电流的条件是什么？（1）电路闭合（2）磁通量发生变化2.展示多媒体课件再次看看多媒体模拟的电磁感应中感应电流的产生过程。

2019-2020人教版物理选修3-2 第4章 3 楞次定律

3楞次定律[学习目标] 1.理解楞次定律的内容，能运用楞次定律判断感应电流的方向．(重点) 2.理解楞次定律是能量守恒定律在电磁感应现象中的体现．(难点) 3.掌握右手定则，并理解右手定则的实质．(重点)一、楞次定律1．探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、一节干电池(用来查明线圈中电流的流向与电流表中指针偏转方向的关系)．(2)实验现象：如图所示，在四种情况下，将实验结果填入下表．①线圈内磁通量增加时的情况表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向相同．表述二：当磁铁靠近线圈时，两者相斥；当磁铁远离线圈时，两者相吸．2．楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．二、右手定则1．内容伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．如图所示．2．适用范围适用于闭合电路部分导体切割磁感线产生感应电流的情况．1．思考判断(正确的打“√”，错误的打“×”)(1)感应电流的磁场总是与引起感应电流的磁场方向相反．(×)(2)楞次定律表明感应电流的效果总是与引起感应电流的原因相对抗．(√)(3)右手定则只适用于闭合电路中的部分导体切割磁感线产生感应电流的情况．(√)(4)使用右手定则时必须让磁感线垂直穿过掌心．(×)(5)任何感应电流方向的判断既可使用楞次定律，又可使用右手定则．(×) 2．根据楞次定律可知感应电流的磁场一定()A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场反向C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同C[感应电流的磁场阻碍引起感应电流的磁通量的变化，而不是阻碍磁通量，它和引起感应电流的磁场可以同向，也可以反向．]3.如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，MN向右运动时，电流方向为________，MN向左运动时，电流方向为________．(均选填“M→N”或“N→M”)[答案]N→M M→N闭合导体回路中原磁通量的变化是产生感应电流的原因，而感应电流的磁场的产生是感应电流存在的结果，即只有当闭合导体回路中的磁通量发生变化时，才会有感应电流的磁场出现．2．楞次定律中“阻碍”的含义【例1】关于楞次定律，下列说法正确的是()A．感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B．闭合电路的一部分导体在磁场中运动时，必受磁场阻碍作用C．原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D．感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化A[感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；当原磁场增强时感应电流的磁场跟原磁场反向，当原磁场减弱时感应电流的磁场跟原磁场同向，选项D错误．]1．关于感应电流，以下说法中正确的是()A．感应电流的方向总是与原电流的方向相反B．感应电流的方向总是与原电流的方向相同C．感应电流的磁场总是阻碍闭合电路内原磁场的磁通量的变化D．感应电流的磁场总是与原线圈内的磁场方向相反C[由楞次定律可知，感应电流的磁场总是阻碍闭合电路内部原磁场的磁通量的变化，故C正确；如果原磁场中的磁通量是增大的，则感应电流的磁场方向就与它相反，来阻碍它的增大，如果原磁场中的磁通量是减小的，则感应电流的磁场方向就与它相同，来阻碍它的减小，故A、B、D错误．]1．确定原磁场的方向．2．判定产生感应电流的磁通量如何变化(增加还是减少)．3．根据楞次定律确定感应电流的磁场方向(增反减同)．4．判定感应电流的方向．该步骤也可以简单地描述为“一原二变三感四螺旋”，一原——确定原磁场的方向；二变——确定磁通量是增加还是减少；三感——判断感应电流的磁场方向；四螺旋——用右手螺旋定则判断感应电流的方向．【例2】电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示．现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是()A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电思路点拨：D[在磁铁自由下落，N极接近线圈上端的过程中，通过线圈的磁通量方向向下且在增大，根据楞次定律可判断出线圈中感应电流的磁场方向向上，利用安培定则可判知线圈中感应电流方向为逆时针(由上向下看)，流过R的电流方向从b到a，电容器下极板带正电．选项D正确．]上例中，若条形磁铁穿过线圈，在S极离开线圈下端的过程中流过R的电流方向和电容器极板的带电情况是什么？提示：根据楞次定律，S极离开时，穿过线圈的磁通量方向向下且在减少，线圈中的感应电流方向为顺时针(由上向下看)，流过R的电流方向从a到b，电容器下极板带负电，上极板带正电．2.(多选)如图所示，足够长的通电导线旁边同一平面有矩形线圈abcd，则()A．若线圈向右平动，其中感应电流方向是a→b→c→dB．若线圈竖直向下平动，无感应电流产生C．当线圈以ad边为轴转动时(转动角度小于90°)，其中感应电流方向是a→b→c→dD．当线圈向导线靠近时，其中感应电流方向是a→b→c→dBD[根据安培定则知，线圈所在处的磁场垂直纸面向里，当线圈向右平动、以ad边为轴转动时，穿过线圈的磁通量减少，感应电流产生的磁场方向与原磁场方向同向，感应电流方向为a→d→c→b，A、C错误；若线圈竖直向下平动，无感应电流产生，B正确；若线圈向导线靠近时，穿过线圈的磁通量增加，感应电流产生的磁场方向与原磁场方向反向，垂直纸面向外，感应电流方向为a→b →c→d，D正确．]2．右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系．(1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动．(2)四指指向电流方向，切割磁感线的导体相当于电源．【例3】下列图中表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是()A B C DA[题中四图都属于闭合电路的一部分导体切割磁感线，应用右手定则判断可得：A中电流方向为a→b，B中电流方向为b→a，C中电流方向沿a→d→c→b→a，D中电流方向为b→a.故选A.]3.如图所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流D[由右手定则知ef上的电流由e→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.]1.如图所示，导线框abcd与直导线在同一平面内，直导线通有恒定电流I，在线框由左向右匀速通过直导线的过程中，线框中感应电流的方向是()A．先abcd，后dcba，再abcdB．先abcd，后dcbaC．始终dcbaD．先dcba，后abcd，再dcbaD[线框在直导线左侧时，随着线框向右运动，磁通量增加，根据楞次定律线框中感应电流的方向为dcba.在线框的cd边跨过直导线后，如图所示，根据右手定则ab边产生的感应电流方向为a→b，cd边产生的感应电流方向为c→d.线框全部跨过直导线后，随着向右运动，磁通量减少，根据楞次定律知线框中感应电流的方向为dcba.故选项D正确．]2.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．始终有感应电流自a向b流过电流表ⒼB．始终有感应电流自b向a流过电流表ⒼC．先有a→Ⓖ→b方向的感应电流，后有b→Ⓖ→a方向的感应电流D．将不会产生感应电流C[在条形磁铁进入螺线管过程中，闭合线圈中的磁通量增加，产生感应电流方向为a→Ⓖ→b；当条形磁铁完全进入螺线管，闭合线圈中的磁通量不变，无感应电流产生；在条形磁铁穿出螺线管过程中，闭合线圈中的磁通量减少，产生感应电流方向为b→Ⓖ→a，选项C正确．]3.(多选)如图所示，竖直向下的匀强磁场中，有一个带铜轴的铜盘，用铜刷把盘缘和轴连接，外接一电流表，当铜盘按图示匀速转动，则()A．Ⓖ中有a→b的电流B．Ⓖ中有b→a的电流C．盘面磁通量不变，不产生感应电流D．有从盘缘向盘中心的电流BD[沿铜盘半径方向的“铜棒”切割磁感线，由右手定则可判定选项B、D 正确．]4．如图所示，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向D[金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确．]。

高二物理人教版选修3-2第四章 3 楞次定律

答案:BC
探究一
探究二
楞次定律问题探究
根据如图甲、乙、丙、丁所示进行电路图连接与实验操作,并填好实验现象记录表格。
探究一
探究二
探究一
探究二
(1) 请根据上表所填内容分析,感应电流的磁场方向是否总是与原磁场方向相反或相同?什么时候相反?什么时候相同?感应电流的磁场对原磁场磁通量变化有何影响?
答案:D 应用楞次定律判断感应电流方向的步骤
探究一
探究二
变式训练1(多选)如图所示,通电直导线L和平行直导线放置的闭合导体框abcd,当通电导线L运动时,以下说法正确的是( )
A.当导线L向左平移时,导体框abcd中感应电流的方向为abcda B.当导线L向左平移时,导体框abcd中感应电流的方向为adcba C.当导线L向右平移时(未到达ad),导体框abcd中感应电流的方向为abcda D.当导线L向右平移时(未到达ad),导体框abcd中感应电流的方向为adcba
探究一
探究二
典例剖析【例题1】1831年法拉第把两个线圈绕在一个铁环上,A线圈与电源、滑动变阻器R组成一个回路,B线圈与开关S、电流表G组成另一
个回路,如图所示。通过多次实验,法拉第终于总结出产生感应电
流的条件。关于该实验,下列说法正确的是 ( )
A.闭合开关S的瞬间,电流表G中有a→b的感应电流 B.闭合开关S的瞬间,电流表G中有b→a的感应电流 C.闭合开关S后,在增大电阻R的过程中,电流表G中有a→b的感应电流 D.闭合开关S后,在增大电阻R的过程中,电流表G中有b→a的感应电流
一水平面内,P和Q之间连接一电阻R,整个装置处于竖直向下的匀
强磁场中。现垂直于导轨放置一根导体棒MN,用一水平向右的力F

人教版高中物理选修3-2第四章电磁感应第3节.docx

高中物理学习材料桑水制作第3节楞次定律1．楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2．右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线垂直从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．3．下列说法正确的是( )A．感应电流的磁场方向总是与引起感应电流的磁场方向相反B．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反C．楞次定律只能判定闭合回路中感应电流的方向D．楞次定律可以判定不闭合的回路中感应电动势的方向答案BD解析本题的关键是理解楞次定律，感应电流的磁场总是阻碍引起感应电流的磁通量的变化．如果是因磁通量的减小而引起的感应电流，则感应电流的磁场方向与引起感应电流的磁场方向相同，阻碍磁通量的减小；如果是因磁通量的增大而引起的感应电流，则感应电流的磁场与引起感应电流的磁场方向相反，阻碍磁通量的增大，故A项错误，B项正确；楞次定律既可以判定闭合回路中感应电流的方向，还可以判定不闭合回路中感应电动势的方向．C 项错误，D项正确．4．如图1所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ，Ⅱ，Ⅲ时(位置Ⅱ正好是细杆竖直位置)，线圈内的感应电流方向(顺着磁场方向看去)是( )图1A．Ⅰ，Ⅱ，Ⅲ位置均是顺时针方向B．Ⅰ，Ⅱ，Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零，Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向，Ⅱ位置为零，Ⅲ位置是顺时针方向答案 D解析本题关键是判定出Ⅰ，Ⅱ位置时磁通量的变化情况，线圈由初始位置向Ⅰ位置运动过程中，沿磁场方向的磁通量逐渐增大，根据楞次定律，感应电流的磁场方向与原磁场方向相反，从右向左穿过线圈，根据安培定则，Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向；在Ⅱ位置时由左向右穿过线圈的磁通量最大，由Ⅱ位置向Ⅲ位置运动时，向右穿过线圈的磁通量减少，根据楞次定律，感应电流的磁场方向向右，阻碍它的减少，根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向，且知Ⅱ位置时感应电流为零．故选D.5．如图2所示，当导体棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是( )图2A. 由A→BB. 由B→AC．无感应电流D．无法确定答案A M，则通过R的电流为A→M，则通过R的电流为A→B.【概念规律练】知识点一楞次定律的基本理解1．如图3所示为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY运动(O是线圈中心)，则( )图3A．从X到O，电流由E经G流向F，先增大再减小B．从X到O，电流由F经G流向E，先减小再增大C．从O到Y，电流由F经G流向E，先减小再增大D．从O到Y，电流由E经G流向F，先增大再减小答案 D解析S，方向向上．当磁极由X到O时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F经G流向E，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O到Y时，穿过线圈的磁通量减少，可判断电流方向由E经G流向F.再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D正确．→S，方向向上．当磁极由X到O时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F经G流向E，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O到Y时，穿过线圈的磁通量减少，可判断电流方向由E经G流向F.再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D正确．点评应用楞次定律判断感应电流的一般步骤：原磁场方向及穿过回路的磁通量的增减情况――→楞次定律感应电流的磁场方向――→安培定则感应电流的方向2．如图4所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流，磁铁的运动方式应是( )图4A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动答案 A解析当N极向纸内，S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外，S极向纸内转动时，穿过线圈的磁场向外并增加，感应电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．点评此题是“逆方向”应用楞次定律，只需把一般步骤“逆向”即可感应电流的方向――→安培定则感应电流的磁场方向――→楞次定律穿过回路的磁通量的增减情况知识点二右手定则3. 如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab 上的感应电流方向为a→b的是( )答案A b，B中电流由b→b，B中电流由b→a，C中电流沿a→c→b→a方向，D中电流由b→a.故选A.点评判别导体切割磁感线产生的感应电流方向时，采用右手定则更有针对性，当然用楞次定律也可以判别．4．如图5所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )图5A．线框中有感应电流，且按顺时针方向B．线框中有感应电流，且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零，所以线框中没有感应电流答案 B解析此题可用两种方法求解，借此感受右手定则和楞次定律分别在哪种情况下更便捷．方法一：首先由安培定则判断通电直导线周围的磁场方向（如下图所示），因ab导线向右做切割磁感线运动，由右手定则判断感应电流由a→b,同理可判断cd导线中的感应电流方向由c→d,ad、bc两边不做切割磁感线运动，所以整个线框中的感应电流是逆时针方向的.方法二：首先由安培定则判断通电直导线周围的磁场方向(如右图所示)，由对称性可知合磁通量Φ＝0；其次当导线框向右运动时，穿过线框的磁通量增大(方向垂直向里)，由楞次定律可知感应电流的磁场方向垂直纸面向外，最后由安培定则判断感应电流按逆时针方向，故B选项正确．点评右手定则在判断由于部分导体切割磁感线的感应电流方向时针对性强，若电路中非一部分导体做切割磁感线运动时，应用楞次定律更轻松一些．【方法技巧练】一、增反减同法5．某磁场磁感线如图6所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是( )图6A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针答案 C解析自A落至图示位置时，穿过线圈的磁通量增加，磁场方向向上，则感应电流的磁场方向与之相反，即向下，故可由安培定则判断线圈中的感应电流为顺时针；自图示位置落至B点时，穿过线圈的磁通量减少，磁场方向向上，则感应电流的磁场方向与之相同即向上，故可由安培定则判断线圈中的感应电流为逆时针，选C.方法总结此题中的“增反减同”为：当回路中的磁通量增加(减少)时感应电流的磁场方向与原磁场方向相反(相同)．6．电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图7所示，现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )图7A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电答案 D解析在N极接近线圈上端的过程，穿过线圈的磁通量向下增加，则感应电流的磁场方向向上．由安培定则可判定电路中的电流为顺时针方向，故通过R的电流由b到a，电容器下极板带正电．方法总结应用增反减同法时，特别要注意原磁场的方向，才能根据增反减同判断出感应电流的磁场方向．二、来拒去留法7．如图8所示，当磁铁突然向铜环运动时，铜环的运动情况是( )图8A．向右摆动B．向左摆动C．静止D．无法判定答案 A解析此题可由两种方法来解决方法1：画出磁铁磁感线分布，如图甲所示，当磁铁向环运动时，穿过环的磁通量增加，由楞次定律判断出铜环中的感应电流方向如图甲所示．铜环中有感应电流时铜环又要受到安培力的作用，分析铜环受安培力作用而运动时，可把铜环中的电流等效为多段直线电流元．取上、下两小段电流研究，由左手定则确定两段电流受力，由此可联想到整个铜环所受合力向右，则A选项正确．甲乙方法2(等效法)：磁铁向右运动，使铜环产生的感应电流可等效为图乙所示的条形磁铁，则两磁铁有排斥作用，故A正确．方法总结此题中若磁铁远离铜环运动时，同样可分析出铜环的运动情况为向左摆动，故可归纳出：感应电流在磁场中受力时有“来拒去留”的特点．8．如图9所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )图9A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁转速D．线圈静止不动解析本题“原因”是磁铁有相对线圈的运动，“效果”便是线圈要阻碍两者的相对运动，线圈阻止不了磁铁的运动，由“来拒去留”线圈只好跟着磁铁同向转动；如果二者转速相同，就没有相对运动，线圈就不会转动，故答案为C.方法总结感应电流在磁场中受力，用“来拒去留”来直接判断既快又准，此法也可理解为感应电流在磁场中受力总是“阻碍相对运动”．三、增缩减扩法9．如图10所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )图10A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g答案AD解析根据楞次定律，感应电流的效果是总要阻碍产生感应电流的原因，本题中“原因”是回路中磁通量的增加，P、Q可通过缩小面积的方式进行阻碍，故可得A正确．由“来拒去留”得回路电流受到向下的力的作用，由牛顿第三定律知磁铁受向上的作用力，所以磁铁的加速度小于g，选A、D.方法总结增缩减扩法，就闭合电路的面积而言，致使电路的面积有收缩或扩张的趋势．10．如图11(a)所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A 中通以如图11(b)所示的交变电流，t＝0时电流方向为顺时针(如图箭头所示)，在t1～t2时间段内，对于线圈B，下列说法中正确的是( )图11A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势答案 A解析在t1～t2时间段内，A线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B线圈中的电流为顺时针方向，线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t1～t2时间段内B线圈内的Φ增强，根据楞次定律，只有B线圈增大面积，才能阻碍Φ的增加，故选A.方法总结注意B线圈内的磁通量是穿进穿出两部分抵消后的磁通量．1．关于决定感应电流方向的因素以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况解析回路以外的磁场无论变化与否，对回路的感应电动势没有影响，更不能决定感应电流的方向．通过实验知道，回路所包围的原磁场的方向变化或磁通量发生增、减变化时，感应电流的方向变化，感应电流的方向与磁场的强弱和磁通量的大小没有关系，故选项A、D正确．2．如图12所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )图12A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案 C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD的两端极性也不能明确，所以A、B、D错，C对．3．如图13所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行．当电键S接通瞬间，两铜环的运动情况是( )图13A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正负极未知，无法具体判断答案 A解析当电路接通瞬间，穿过线圈的磁通量在增加，使得穿过两侧铜环的磁通量都在增加，由楞次定律可知，两环中感应电流的磁场与线圈中磁场方向相反，即受到线圈磁场的排斥作用，使两铜环分别向外侧移动，选项A正确．4．如图14所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )图14A．外环顺时针、内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针答案 B解析首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．5．如图15所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为( )图15A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动答案BD解析本题考查安培安则和楞次定律的应用．B环中感应电流为逆时针，根据安培定则判断可知，感应电流的磁场为垂直纸面向外，根据楞次定律能产生这样的磁场，是由于A 环旋转时A环上负电荷定向运动产生一个垂直纸面向外减弱的磁场或者产生一个垂直纸面向里增强的磁场的结果，负电荷的运动方向与电流方向相反，根据安培定则可得出，A环逆时针加速转动时产生方向垂直纸面向里的增强的磁场，若A环顺时针减速转动时产生垂直纸面向外的减弱的磁场．故正确答案为B、D.6．信用卡的磁条中有一个个连续的相反极性的磁化区，如图16，刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中产生感应电流，那么下列说法正确的是( )图16A．A、B、C三位置经过检测头时，线圈中有感应电流产生B．A、B、C三位置经过检测头时，线圈中无感应电流产生C．A、C两位置经过检测头时，线圈中感应电流方向相同D．A、C两位置经过检测头时，线圈中感应电流方向相反答案AD解析A、B、C三位置处于磁性过渡区，经过检测头时，引起线圈中磁通量变化，有感应电流产生，A对，B错．A、C两位置磁性变化规律不同，经过检测头时引起线圈中磁通量变化情况相反，感应电流方向相反，C错，D对．7．如图17所示，MN，PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab，cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则( )图17A．cd向右滑B．cd不动C．cd向左滑D．无法确定答案 A解析对ab应用右手定则确定回路中电流方向，应用左手定则确定cd受力后的运动方向．(与磁场方向无关，也可由来拒去留直接判断)8．如图18所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时( )图18A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案D f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.9．2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列车的模型车，该车的车速已达到500 km·h－1，可载5人，如图19所示就是磁悬浮的原理图，图中A是圆柱形磁铁，B是用高温超导材料制成的超导线圈．将超导线圈B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A上方的空中．以下说法正确的是( )图19A．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案BD解析线圈B放入磁场的过程中，穿过B的磁通量从无到有，逐渐增加，故应在B中产生感应电流．由于B是超导线圈，不会出现热损耗，故B中的电流应持续存在．如果明确了磁场的N极朝上，可由楞次定律得出电流方向与图示中B环的电流方向相反．10．圆形导体环用一根轻质细杆悬挂在O点，导体环可以在竖直平面里来回摆动，空气阻力和摩擦力均可不计．在图20所示的正方形区域里，有匀强磁场垂直于圆环的振动面指向纸内．下列说法中正确的有( )图20A．此摆振动的开始阶段机械能不守恒B．导体环进入磁场和离开磁场时，环中电流的方向肯定相反C．导体环通过最低点时，环中感应电流最大D．最后此摆在匀强磁场中振动时，机械能守恒答案ABD解析导体环在进、出磁场阶段有感应电流产生，机械能转化为电能，环全部进入磁场后，磁通量不变无感应电流．11．在“研究电磁感应现象”的实验中，首先按图21甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；当闭合开关S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图21乙所示，将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和开关S串联成另一个闭合电路．(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将如何偏转？(2)线圈A放在B中不动时，指针如何偏转？(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将如何偏转？(4)线圈A放在B中不动，突然断开S，电流表指针将如何偏转？图21答案(1)向右偏转(2)不偏转(3)向右偏转(4)向左偏转12．如图22是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？图22答案见解析解析环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．。

高中物理第四章电磁感应第3节楞次定律讲义含解析新人教版选修3_2

第3节楞次定律1.楞次定律的内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

2．楞次定律可广义地表述为：感应电流的“效果”总是要反抗(或阻碍)引起感应电流的“原因”，常见的有三种：①阻碍原磁通量的变化(“增反减同”)；②阻碍导体的相对运动(“来拒去留”)；③通过改变线圈面积来“反抗”(“增缩减扩”)。

3．闭合导体回路的一部分做切割磁感线运动时，可用右手定则判断感应电流的方向。

一、楞次定律1．探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、一节干电池(用来查明线圈中电流的流向与电流表中指针偏转方向的关系)。

(2)实验现象：如图所示，在四种情况下，将实验结果填入下表。

(3)实验分析：①线圈内磁通量增加时的情况②线圈内磁通量减少时的情况表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向相同。

表述二：当磁铁靠近线圈时，两者相斥；当磁铁远离线圈时，两者相吸。

2．楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

二、右手定则1．内容伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

如图所示。

2．适用范围适用于闭合电路部分导体切割磁感线产生感应电流的情况。

1．自主思考——判一判(1)感应电流的磁场总与原磁场方向相反。

(×)(2)感应电流的磁场总是阻碍原磁场的磁通量。

(×)(3)感应电流的磁场有可能阻止原磁通量的变化。

(×)(4)导体棒不垂直切割磁感线时，也可以用右手定则判断感应电流方向。

(√)(5)凡可以用右手定则判断感应电流方向的，均能用楞次定律判断。

(√)(6)右手定则即右手螺旋定则。

(×)2．合作探究——议一议(1)楞次定律中“阻碍”与“阻止”有何区别？提示：阻碍不是阻止，阻碍只是延缓了磁通量的变化，但这种变化仍将继续进行。

2020学年高中物理人教版选修3-2检测：第四章电磁感应4.3楞次定律Word版含答案

4.3 楞次定律课时作业基础达标1．在电磁感应现象中，下列说法正确的是( )A．感应电流的磁场总是阻碍引起感应电流原磁场的磁通量的变化B．感应电流的磁场方向总是与引起感应电流的磁场方向相反C．感应电流的磁场总是阻碍引起感应电流原磁场的磁通量D．感应电流的磁场阻止了引起感应电流原磁场磁通量的变化【解析】根据楞次定律，感应电流的磁场总是阻碍引起感应电流的磁场磁通量的变化，A对，C错；同时阻碍不是阻止，只是延缓了原磁场磁通量的变化，D错；感应电流的磁场方向与原磁场方向的关系是“增反减同”，选项B错误．【答案】A2.如图所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中( )A．始终有感应电流自a向b流过电流表GB．始终有感应电流自b向a流过电流表GC．先有a→G→b方向的感应电流，后有b→G→a方向的感应电流D．将不会产生感应电流【解析】当条形磁铁进入螺线管的时候，闭合线圈中的磁通量增加；当条形磁铁穿出螺线管时，闭合线圈中的磁通量减少，根据楞次定律判断出选项C正确．【答案】C3.如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．当磁铁向下运动时(但未插入线圈内部)( )A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥【解析】由题意可知穿过线圈的磁场B方向向下，磁铁向下运动造成穿过线圈的磁通量增加，由楞次定律可知感应电流的磁场方向与B相反，由此可以判定感应电流的方向与题中所标电流方向相同，磁铁与线圈相互排斥．故选项B是正确的．【答案】B4.如图所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2从线圈1的正上方下落，在下落过程中由线圈1的正上方下落到线圈1的正下方的过程中，从上往下看，线圈2中( )A．无感应电流B．有顺时针方向的感应电流C．有先是顺时针方向，后是逆时针方向的感应电流D．有先是逆时针方向，后是顺时针方向的感应电流【解析】线圈1中恒定电流形成的磁场分布情况如图所示．当线圈2从线圈1的正上方下落，并处于线圈1的上方时，磁感线向上，且磁通量增大，根据楞次定律知，线圈2中产生的感应电流的磁场方向向下，由右手螺旋定则，俯视线圈2中感应电流应为顺时针方向；同时，线圈2落至线圈1的正下方时，磁通量向上且是减小的，由楞次定律和右手螺旋定则，俯视线圈2中感应电流应为逆时针方向．【答案】C5．如图所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )A．外环顺时针、内环逆时针B．外环逆时针、内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针【解析】首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．【答案】B6．如图所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是( )A．同时向左运动，间距增大B．同时向左运动，间距不变C．同时向左运动，间距变小D．同时向右运动，间距增大【解析】当条形磁铁插入铝环的过程中，穿过铝环的磁通量增加，两环为了阻碍磁通量的增加，应向条形磁铁左端磁场越来越弱的方向运动，即两铝环同时向左运动，由于两铝环上感应电流方向相同，故将相互吸引，而使间距变小，所以C正确．【答案】C7．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )【解析】由右手定则，可知选项A图中感应电流方向由a到b，选项A正确；选项B 图导体ab向纸外运动，产生感应电流由b到a，选项B错误；选项C图中由于三角形线框的一部分在磁场中运动；由楞次定律，判断可得导体ab中电流由b到a，故选项C错误；选项D图中ab棒切割磁感线由右手定则可知，导体棒ab中电流由b到a，故选项D错误．【答案】A8.如图所示，通有恒定电流的螺线管竖直放置，铜环R沿螺线管的轴线加速下落，在下落过程中，环面始终保持水平，铜环先后经过轴线上1、2、3位置时的加速度分别为a1、a2、a3，位置2处于螺线管的中心，位置1、3与位置2等距离，则( )A．a1<a2＝g B．a3<a1<gC．a1＝a3<a2D．a3<a1<a2【解析】由楞次定律知，感应电流的磁场总是阻碍导体间的相对运动，所以当线圈在位置1时，受到向上的安培力，阻碍靠近，在位置3时，受到向上的安培力，阻碍远离，故a1和a3均小于g，又由于整个下落过程中，铜环速度逐渐增大，而从位置1到位置2和位置2到位置3的磁通量变化相同．但后者所用时间短，所以后者磁通量变化率大，即感应电动势大，感应电流大，圆环在位置3的安培力大，故a3<a1，在位置2时，磁铁内部磁感线为平行等距的匀强磁场，故线圈在位置2附近运动磁通量不变，无感应电流，只受重力，故a2＝g.【答案】ABD9．夜晚，楼梯上漆黑一片，但随着我们的脚步声响，楼梯灯亮了；我们登上一层楼，灯光照亮一层楼，而身后的灯则依次熄灭，这种楼梯灯好像能“听到”我们的到来，能“看见”我们的离去，之所以能如此，是因为电路中安装了光声控延时开关，探究这种开关有什么转换器件．【解析】打开光声控开关，内部构造如图．光声控延时开关中安装有光敏感元件，用于感知外界光线的强弱．还安装有声敏感元件用于感知外界声响．当白天外界光线较强时，光声控制延时开关总处于断开状态，灯不亮；当夜晚光线较弱且有声响时光声控延时开关处于导通状态，灯亮，延时一段时间后，开关断开，灯熄灭．【答案】见解析能力提升1．如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是( )A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d【解析】如题图，磁场方向向上，开始磁通量减小，后来磁通量增大．由“增反减同”可知电流方向是d→c→b→a→d，B项正确．【答案】B2.如图所示，ab是一个可绕垂直于纸面的轴O转动的闭合线圈，在滑动变阻器R的滑片P 向右滑动的过程中，ab线圈将( )A．静止不动B．逆时针转动C．顺时针转动D．发生转动，因电源正负极不明，无法确定转动方向【解析】当P向右滑动时，电路中的总电阻是减小的，因此通过线圈的电流增加，电磁铁两磁极间的磁场增强，穿过ab线圈的磁通量增加，线圈中有感应电流，线圈受磁场力作用发生转动．直接使用楞次定律中的“阻碍”，线圈中的感应电流将阻碍原磁通量的增加，线圈就会通过转动来改变与磁场的正对面积，从而阻碍原磁通量的增加，只有逆时针转动才会减小有效面积，以阻碍磁通量的增加．故选项B正确．【答案】B3．如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是( )A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右【解析】条形磁铁从线圈正上方等高快速经过时，通过线圈的磁通量先增加后又减小．当通过线圈磁通量增加时，为阻碍其增加，在竖直方向上线圈有向下运动的趋势，所以线圈受到的支持力大于其重力，在水平方向上有向右运动的趋势；当通过线圈的磁通量减小时，为阻碍其减小，在竖直方向上线圈有向上运动的趋势，所以线圈受到的支持力小于其重力，在水平方向上有向右运动的趋势．综上所述，线圈所受到的支持力先大于重力后小于重力，运动趋势总是向右．【答案】D4．如图所示，A、B为大小、形状均相同且内壁光滑、用不同材料制成的圆筒，竖直固定在相同高度，两个相同的条形磁铁，同时从A、B上端管口同一高度无初速度同时释放，穿过A管的条形磁铁比穿过B管的条形磁铁先落到地面．下面关于两管的制作材料的描述可能的是( )A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是铜制成的，B管是用塑料制成的【解析】如果圆筒是用金属材料制成的，当条形磁铁进入和离开筒口位置时都会产生感应电流．磁铁和圆筒之间有力的作用，阻碍其产生相对运动，故落地较晚．如果筒由绝缘材料制成，则不会产生感应电流，两者之间没有力的作用．磁铁做自由落体运动通过圆筒，用时较少，先落地．【答案】A5．如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时( )A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势【解析】当B中通过的电流逐渐减小时，穿过A线圈中向右的磁通量逐渐减小，由楞次定律可知，在线圈A中产生顺时针的感应电流(从左向右看)，A、B两环之间的作用力使A 有缩小的趋势，故选项A正确；又因为B中电流减小，螺线管环与环之间的作用的引力减小，螺线管B有伸长的趋势，故选项D正确．【答案】AD6．如图所示，Ⅰ是竖直放置的闭合的接有毫安表的螺线管，Ⅱ是悬挂在弹簧下端的(不大)强磁铁棒，现使之在Ⅰ中振动．试用能量转化和守恒的观点分析将会出现什么现象，并说明原因．【答案】由于磁铁棒Ⅱ在线圈中振动，线圈Ⅰ内磁通量不断发生变化，从而产生感应电流，毫安表指针偏转．此过程中由于机械能向电能的不断转化，磁铁棒的振幅不断减小，直至停止振动，原振动的能量全部转化为电能在线圈中消耗．。

人教版物理选修3-2第4章第3节楞次定律

高中物理选修3-2课件
三、右手定则 1．适用范围：适用于闭合电路部分导体切割磁感线产生感应电流的情况． 2．内容：伸出右手，使拇指与其余四个手指_垂__直__, 并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向__导__线__运__动__的__方__向__，这时四指所指的方向就是__感__应__电__流__的方向．
高中物理选修3-2课件
楞次定律、右手定则、左手定则的综合应用
例3 如图4－3－9所示装置中，L1、L2为闭合铁芯，cd杆原来静止．当ab 杆做如下哪些运动时，
cd杆将向右移动( )
A．向右匀速运动
B．向右加速运动
C．向左加速运动 D．向左减速运动
图4－3－9
高中物理选修3-2课件
【自主解答】 ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2 中无感应电流产生，cd保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下增大，L2中感应电流产生的磁场方向向上，故通过cd的电流方向向下，cd向右移动，B正确；同理得C不正确， D正确．
是( )
A．向下运动
B．向上运动
C．向左平移
D．向右平移
图4－3－4
高中物理选修3-2课件
解析：选BCD.用已知的结论应用楞次定律逆向推断产生感应电流的原因．(1)由感应电流方向A→R →B，应用安培定则知感应电流在螺线管内产生的磁场方向向下；(2)由楞次定律判断得螺线管内的磁通量变化应是向下的减小或向上的增加；(3)由条形磁铁的磁感线分布知螺线管内原磁场方向是向下的, 故应是磁通量减小，磁铁向上运动、向左或向右平移都会导致通过螺线管内向下的磁通量减小.
高中物理选修3-2课件

高中物理选修3-2第四章3楞次定律

规律探究
•探究1：电流计指针偏转方向和螺线管电流方向关系
结论：电流从哪侧接线柱流入，指针就向哪一侧偏。
规律探究
•探究2：利用电流计指针的偏转方向判断感应电流方向，进而探究感应电流产生的感应磁场的方向、和原磁场方向的关系、以及对磁铁的作用力。
1组
2组
3组
4组
探究实验，填写表格
条形磁铁运动的情况
3 楞次定律的实质：
能的转化与守恒定律的一种具体表现形式。
谢谢！
A．AB中感应电流的方向为A到B B．AB中感应电流的方向为B到A C．CD向左移动 D．CD向右移动
)
解析：选AD.由右手定则可判断AB中感应电
流方向为A到B，从而CD中电流方向为C到D. 导体CD所受安培力方向由左手定则判断知向右，所以CD向右移动．
课
堂小结
1 内容：感应电流具有这样的方向，即感应电流的磁场总是阻碍引起感应电流的磁通量的变化。 2 不同角度理解楞次定律： ⑴、从磁通量变化角度：感应电流阻碍磁通量的变化。 ⑵、从导体和磁体的相对运动角度：感应电流阻碍相对运动。
止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是( ) A．a→b→c→d→a B．d→c→b→a→d C．先是d→c→b→a→d，后是a→b→c→d→a D．先是a→b→c→d→a，后是d→c→b→a
解析：选B.线框从右侧开始由静止释放，穿过线框平面的磁通量逐渐减少，由楞次定律可得感应电流的方向为d→c→b→a→d；过O点纵轴继续向左摆动过程中，穿过线框平面的磁通量逐渐增大，由楞次定律可得感应电流的方向仍为d→c→b→a→d，故B选项正确．

高中物理第四章电磁感应第3节楞次定律新人教版选修3-2

知识必备
知识点一楞次定律感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的. 变化
知识必备
知识点二右ቤተ መጻሕፍቲ ባይዱ定则
伸开右手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内;让磁感
线从掌心进入,并使拇指指向导线
运动的方向,这时四指所指的方向就
是感应电流的方向.
学习互动
动,则在移动过程中,线框中的感应电流的方合磁场的方向垂直于纸面向里.线框从右向左移动
向为 ( )
到关于 OO'对称的位置以前,垂直于纸面向外穿过
考点一楞次定律
[想一想] 某同学在做磁铁相对闭合线圈运动产
生感应电流的实验时,得到了如下表所示的结论.
图4-3-1
填写内容
操作方法
N
S
插入拔出插入拔出
原来磁场的方向
向下向下向上向上
原来磁场的磁通量的变化
增加减少增加减少
感应电流方向(在螺线管上方俯视) 逆时针顺时针顺时针逆时针
教学建议
演示、学生实验讨论、教师讲解的方式达到预定的教学目标．设计的软件紧扣教学目标，为完成教学任务服务，充分突出现代化教学手段的优势
新课导入
【导入一】情境导入 16岁以优异成绩考入家乡的道帕特大学的物理学家楞次，1883年在圣彼得堡科学院宣读了他的题为“关于用电动力学方法决定感生电流方向”的论文，提出了楞次定律．而“楞次定律”所涉及的是变化的磁场与感应电流的磁场之间的相互关系，是一种“动态场”，从静到动是电磁学史上一个大的飞跃．让我们沿着伟大的物理学家的思路去了解他们走过的是何等艰辛的研究历程吧！
学习互动
[要点总结]
阻碍引起感应电流

高中物理选修3-2：4.1-4.3 电磁感应、楞次定律(人教版高中物理第4章电磁感应)

第四章　电磁感应设计：学霸兔4.1-4.3 电磁感应、楞次定律人教版选修3-2 第四章 1-3节设计：学霸兔内容提要4.1 划时代的发现4.2 感应电流的产生条件4.3 楞次定律u高考真题演练4.1 划时代的发现第四章　电磁感应返回更多资料1820年，丹麦物理学家奥斯特发现载流导线能使小磁针发生偏转，我们把这种作用称为电流的磁效应.1831年，法拉第在给一个线圈通电或断电的瞬间，线圈中有电流产生，由此发现了“磁生电”现象，这种现象称为电磁感应.4.2 感应电流的产生条件第四章　电磁感应返回磁铁的插入与抽出，线圈中磁场的强弱在变化.线圈A中电流变化，线圈中磁场的强弱在变化.ab运动，相当于导体（线圈）abcd包围的面积在变化.感应电流的产生条件感应电流的产生条件：只要穿过闭合导体电路的磁通量发生变化，闭合电路中就有感应电流.⊥==BS BS Φθcos ① 闭合导体电路② 磁通量发生变化感应电流的产生条件注：θ为磁感应强度B 与面S 法向量之间的夹角.⊥==BS BS Φθcos⊥==BS BS Φθcos⊥==BS BS ΦθcosB练习如图甲，匀强磁场中水平放置一圆环，现使圆环顺时针转到竖直方向，如图乙所示，继续顺时针转到水平位置，如图丙所示。

(1) 圆环在甲、乙、丙三个位置时的磁通量分别是多少?(2) 从甲到乙、乙到丙、甲到丙的过程磁通量的变化量分别是多少?BS0－BS磁通量的变化量：甲→乙：BS、乙→丙：BS、甲→丙：2BS⊥==BS BS Φθcos图a ：磁感应强度B 不变，闭合电路的面积S 发生变化。

⊥==BS BS Φθcos图b ：闭合电路的面积S 不变，磁感应强度B 发生变化。

磁通量的变化⊥==BS BS Φθcos图c ：磁感应强度B 和闭合电路的面积S 都不变，它们之间的夹角发生变化，即 cos θ 发生了变化。

ADBCAB4.3 楞次定律第四章　电磁感应返回更多资料实验现象：感应电流的方向不一样.问题：感应电流的方向由哪些因素决定？当线圈内磁通量增加时，感应电流的磁场与原磁场方向相反，阻碍磁通量的增加；当线圈内磁通量减少时，感应电流的磁场与原磁场方向相同，阻碍磁通量的减少。

高中物理人教版选修3-2第四章电磁感应3.楞次定律

高中物理人教版选修3-2第四章电磁感应3.楞次定律学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于感应电流的方向，以下说法中正确的是( )A．感应电流的方向总是与原电流的方向相反B．感应电流的方向总是与原电流的方向相同C．感应电流的磁场总是阻碍闭合电路内原磁场的磁通量的变化D．感应电流的磁场总是与原线圈内的磁场方向相反2．根据楞次定律可知，感应电流的磁场一定是（）A．与引起感应电流的磁场反向B．阻止引起感应电流的磁通量变化C．阻碍引起感应电流的磁通量变化D．使电路磁通量为零3．水平固定的大环中通过恒定的强电流I，从上向下看为逆时针方向，如图所示。

有一小铜环，从上向下穿过大圆环，且保持环面与大环平行且共轴，下落过程中小环中产生感应电流的过程是（）A．只有小环在接近大环的过程中B．只有小环在远离大环的过程中C．只有小环在经过大环的过程中D．小环下落的整个过程4．如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合.为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式可能是（）A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动5．如图所示，金属线框与直导线AB在同一平面内，直导线中通有电流I，将线框由位置1拉至位置2的过程中，线框的感应电流的方向是（）A．先顺时针，后逆时针，再顺时针B．始终顺时针C．先逆时针，后顺时针，再逆时针D．始终逆时针6．如图所示，同一平面内的三条平行导线串有两个电阻R和r，导体棒PQ与三条导线接触良好，匀强磁场的方向垂直纸面向里．导体棒的电阻可忽略，当导体棒向左滑动时，下列说法正确的是()A．流过R的电流为由d到c，流过r的电流为由b到aB．流过R的电流为由c到d，流过r的电流为由b到aC．流过R的电流为由d到c，流过r的电流为由a到bD．流过R的电流为由c到d，流动r的电流为由a到b二、多选题7．如图所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为（）A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动8．信用卡的磁条中有一个个连续的相反极性的磁化区，如图．刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中产生感应电流，那么下列说法正确的是（）A．A、B、C三位置经过检测头时，线圈中有感应电流产生B．A、B、C三位置经过检测头时，线圈中无感应电流产生C．A、C两位置经过检测头时，线圈中感应电流方向相同D．A、C两位置经过检测头时，线圈中感应电流方向相反三、实验题9．为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示．己知线圈由a端开始绕至b端：当电流从电流计G左端流入时，指针向左偏转．（1）将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）．（2）当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）．10．（1）在“研究电磁感应现象”的实验中：为了研究感应电流的方向，图中滑动变阻器和电源的连线已经画出，请将图中实物连成实验所需电路图。

高中物理第四章电磁感应现象 3 楞次定律讲义新人教版选修3-2-新人教版高三选修3-2物理教案

3 楞次定律知识内容选考要求课时要求楞次定律c 1.正确理解楞次定律的内容及其本质.2.掌握右手定则，并理解右手定则实际上是楞次定律的一种具体表现形式.3.能够熟练运用楞次定律和右手定则判断感应电流的方向.一、楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化. 二、右手定则伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向.1.判断下列说法的正误.(1)感应电流的磁场总是与引起感应电流的磁场方向相反.( ×)(2)感应电流的磁场可能与引起感应电流的磁场方向相同.( √)(3)感应电流的磁场总是阻止引起感应电流的磁通量的变化.( ×)(4)右手定则和楞次定律都适用于所有电磁感应现象中感应电流方向的判断.( ×)2.如图1所示，光滑平行金属导轨PP′和QQ′，都处于同一水平面内，P和Q之间连接一电阻RMN，MN向右运动时，MN中的电流方向为________，MN向左运动时，MN中的电流方向为________.(均填“M→N”或“N→M”)图1答案N→MM→N一、对楞次定律的理解1.实验：探究影响感应电流方向的因素根据如图2甲、乙、丙、丁所示进行实验操作，并填好实验现象.图2甲乙丙丁条形磁铁运动的情况N极向下插入线圈S极向下插入线圈N极向上拔出线圈S极向上拔出线圈原磁场方向(“向上”或“向下”)穿过线圈的磁通量变化情况(“增加”或“减少”)感应电流的方向(在螺线管上方俯视)逆时针顺时针顺时针逆时针感应电流的磁场方向(“向上”或“向下”)原磁场与感应电流磁场的方向关系请根据上表所填内容理解：甲、乙两种情况下，磁通量都________，感应电流的磁场方向与原磁场方向________；丙、丁两种情况下，磁通量都________，感应电流的磁场方向与原磁场方向________.答案向下向上向下向上增加增加减少减少向上向下向下向上相反相反相同相同增加相反减少相同(1)楞次定律中的因果关系楞次定律反映了电磁感应现象中的因果关系，磁通量发生变化是原因，产生感应电流是结果.(2)楞次定律中“阻碍”的含义①谁阻碍——感应电流产生的磁场.②阻碍谁——阻碍引起感应电流的磁通量的变化.③如何阻碍——当原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同.④阻碍效果——阻碍并不是阻止，只起延缓的作用，原磁通量增加的还是增加，减少的还是减少.注意：从相对运动的角度看：感应电流的效果是阻碍相对运动.例1关于楞次定律，下列说法正确的是 ( )C.原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D.感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化答案 A解析感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；阻碍并不是阻止，只起延缓的作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；当原磁通量增加时感应电流的磁场跟原磁场反向，当原磁通量减少时感应电流的磁场跟原磁场同向，选项D错误.二、楞次定律的应用楞次定律应用四步曲(1)确定原磁场方向；(2)判定产生感应电流的磁通量如何变化(增加还是减少)；(3)根据楞次定律确定感应电流的磁场方向(增反减同)；(4)判定感应电流的方向.该步骤也可以简单地描述为“一原二变三感四螺旋”，一原——确定原磁场的方向；二变——确定磁通量是增加还是减少；三感——判断感应电流的磁场方向；四螺旋——用右手螺旋定则判断感应电流的方向.例2(多选)如图3所示，闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )图3A.向左拉出和向右拉出时，圆环中的感应电流方向相反B.向左或向右拉出时，圆环中感应电流方向都是沿顺时针方向的C.向左或向右拉出时，圆环中感应电流方向都是沿逆时针方向的D.当圆环全部处在磁场中运动时，将圆环左右拉动，圆环中无感应电流答案BD解析金属圆环不管从哪边被拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场要阻碍原磁通量的减少，感应电流的磁场方向与原磁场方向相同，应用右手螺旋定则可以判断出感应电流的方向是沿顺时针方向的，选项B正确，A、C错误；当圆环全部处在磁场中运动时，穿过圆环的磁通量没有改变，该种情况无感应电流，D正确.例3如图4所示，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中( )图4a向b流过电流表b向a流过电流表a→→b方向的感应电流，后有b→→a方向的感应电流答案 C解析当条形磁铁自左向右进入闭合螺线管的过程中，通过闭合螺线管的原磁场方向向右，且磁通量在增加，根据楞次定律，螺线管中产生感应电流方向为a→→b；当条形磁铁自左向右离开螺线管的过程中，通过闭合螺线管的原磁场方向向右，且磁通量在减少，根据楞次定律，螺线管中产生感应电流方向为b→→a，选项C正确.[学科素养] 楞次定律既适用于闭合电路的一部分导体切割磁感线产生的感应电流方向的判断，又适用于因磁场变化在闭合电路中产生的感应电流方向的判断，通过例2、例3中楞次定律的应用，使学生熟练掌握运用楞次定律处理问题的步骤，很好地体现了“科学思维”的学科素养.三、右手定则的理解和应用如图所示，导体棒ab向右做切割磁感线运动.(1)请用楞次定律判断感应电流的方向.(2)感应电流I的方向、原磁场B的方向、导体棒运动的速度v的方向三者之间存在什么关系？根据右手定则，自己试着做一做.答案(1)感应电流的方向a→d→c→b→a.(2)满足右手定则.1.右手定则和楞次定律实质是等效的，但在判断闭合电路的部分导体切割磁感线产生感应电流方向时右手定则较为方便.2.右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系.(1)大拇指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动.(2)四指指向电流方向，切割磁感线的导体相当于电源.例4下列图中表示闭合电路中的一部分导体在磁场中做切割磁感线运动的情景，导体棒ab 上的感应电流方向为a→b的是( )答案 A解析在导体棒ab上，A中电流方向为a→b，B、C、D中电流方向为b→a，故选A.1.(楞次定律的理解)(多选)磁场垂直穿过一个圆形线圈，由于磁场的变化，在线圈中产生顺时针方向的感应电流，如图5所示，则以下说法正确的是( )图5A.若磁场方向垂直线圈向里，则此磁场的磁感应强度是在增强B.若磁场方向垂直线圈向里，则此磁场的磁感应强度是在减弱C.若磁场方向垂直线圈向外，则此磁场的磁感应强度是在增强D.若磁场方向垂直线圈向外，则此磁场的磁感应强度是在减弱答案BC解析线圈所产生的感应电流方向为顺时针方向，由安培定则知感应电流的磁场方向垂直纸面向里，由楞次定律中“增反减同”可知，可能是方向垂直线圈向里的磁场正在减弱或是方向垂直线圈向外的磁场正在增强，故选B、C.2.(楞次定律的应用)(2017·慈溪市高二上学期期中)某磁场中的磁感线如图6所示，有铜线圈自图示A位置落至B位置，在下落的过程中线圈始终水平，自上向下看，线圈中的感应电流方向是( )图6答案 C解析在下落过程中，磁感应强度先增大后减小，所以穿过线圈的磁通量先增大后减小，从A处落到OO处落到B处，穿过线圈的磁通量减小，产生感应电流磁场方向向上，所以感应电流的方向为逆时针，故C正确，A、B、D错误.3.(右手定则的应用)(多选)闭合电路的一部分导体在磁场中做切割磁感线运动，如图所示，能正确表示磁感应强度B的方向、导体运动速度方向与产生的感应电流方向间关系的是( )答案BC解析图A中导体不切割磁感线，导体中无感应电流；由右手定则可以判断B、C正确；D图中感应电流方向应垂直纸面向外.4.(右手定则的应用)如图7所示，匀强磁场与圆形导体环平面垂直，导体棒ef与环接触良好，当ef向右匀速运动时( )图7A.圆环中磁通量不变，环上无感应电流产生D.环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案 D解析由右手定则知ef上电流方向为e→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.考点一楞次定律的理解1.根据楞次定律可知，感应电流的磁场一定是 ( )答案 C解析由楞次定律可知，感应电流的磁场总是阻碍引起它的原磁通量的变化.具体来说就是“增反减同”，故C正确.2.(多选)关于感应电流，下列说法正确的是( )B.原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向C.感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反D.当导体切割磁感线运动时，必须用安培定则确定感应电流的方向答案AC考点二楞次定律的应用3.(2017·某某中学高二上学期期中)如图1所示，一根条形磁铁从左向右靠近闭合金属环的过程中(始终在金属环左侧)，环中的感应电流(自左向右看)( )图1答案 C解析条形磁铁从左向右靠近闭合金属环的过程中，原磁场方向向右，且磁通量在增加，根据楞次定律，感应电流的磁场阻碍原磁场磁通量的变化，所以感应电流的磁场向左，由安培定则知感应电流的方向(自左向右看)沿逆时针方向.故C正确，A、B、D错误.4.(2017·某某市模拟)如图2所示，匀强磁场垂直圆形线圈指向纸内，a、b、c、d为圆形线圈上等距离的四点，现用外力在上述四点将线圈拉成正方形，且线圈仍处在原先所在平面内，则在线圈发生形变的过程中( )图2abcda方向的感应电流adcba方向的感应电流答案 A解析周长一定时，圆形的面积最大.则将线圈由圆形拉成正方形的过程中，线圈面积变小，磁通量变小，有感应电流产生.由楞次定律可知线圈中将产生顺时针方向的感应电流，故A正确.5.如图3所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OOOO′为轴翻转180°的过程中，线圈中电流方向( )图3A→B→C→AA→C→B→AA→C→B→A再为A→B→C→AA→B→C→A再为A→C→B→A答案 A解析在线圈以OO′为轴翻转0°～90°的过程中，穿过线圈正面向里的磁通量逐渐减少，由楞次定律可知感应电流方向为A→B→C→A；线圈以OO′为轴翻转90°～180°的过程中，穿过线圈反面向里的磁通量逐渐增加，由楞次定律可知感应电流方向仍然为A→B→C→A，A正确.6.如图4所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd从两磁极间中心上方某处开始下落并保持水平，穿过磁场，则( )图4A.线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB.线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC.受磁场力的作用，线框要发生转动答案 D解析由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd 的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场力的作用.故选项D 正确.I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如图5所示方向的感应电流，则应使线框( )图5答案 B解析由楞次定律可知，线框左移，磁通量增加，感应电流的方向与题图所示方向相反；选项C 、D 磁通量不变，无感应电流产生.故选项B 正确.abcd 处在同一平面中静止不动，如图6甲所示.长直导线中通以大小和方向都随时间做周期性变化的电流，I －t 图象如图乙所示.规定沿长直导线方向向上的电流为正方向.关于0～T 时间内矩形线框中感应电流的方向，下列说法正确的是( )图6C.由顺时针方向变为逆时针方向，再变为顺时针方向D.由逆时针方向变为顺时针方向，再变为逆时针方向答案 D解析 0～T 4时间内，直导线中向上的电流增大，通过线框中的磁通量增大，线框中产生逆时针方向的感应电流.T 4～T2时间内，直导线中向上的电流减小，通过线框中的磁通量减少，线框中产生顺时针方向的感应电流；同样判断出T 2～34T 、34T ～T 时间内的感应电流方向分别为顺时针和逆时针，故选D.9.(多选)(2017·某某一中高二上学期期中)如图7所示，相距较近的a 、b 线圈，要使b 线圈中产生图乙所示I 方向的电流，可采用的办法有( )图7R的滑片向右移动a中铁芯从左边抽出b向a靠近答案AD解析闭合开关，b中的磁场从无到有，根据楞次定律，b中的感应电流方向与题图乙中相同，A正确；闭合开关S后，把R的滑片右移，b中的磁场方向从左向右，且在减小，根据楞次定律，b中的感应电流方向与题图乙中相反，B错误；闭合开关S后，将a中的铁芯从左边抽出，b中的磁场方向从左向右，且在减小，根据楞次定律，b中的感应电流方向与题图乙中相反，C错误；闭合开关S后，将b靠近a，b中的磁场方向从左向右，且在增强，根据楞次定律，b中的感应电流方向与题图乙中相同，D正确.考点三右手定则的应用10.如图8所示，CDEF是一个矩形金属框，当导体棒AB向右移动时，回路中会产生感应电流，则下列说法中正确的是( )图8B→AF→E1中的电流方向由E→F1中的电流方向由D→C2中的电流方向由答案 B解析根据右手定则，导体棒内部电流方向为A到B，所以电流表A1中的电流方向由F→E2中的电流方向由C→D，D错.11.(多选)如图9所示，平行导轨MM′、NNAB、CDAB向右滑动时，电路中感应电流的方向及光滑导体棒CD受到的磁场力的方向分别为( )图9ABCDAADCBA答案BC解析由右手定则可知，当AB向右运动时电流由B到A，故电流方向沿ADCBA，故A错误，B 正确；由于CD中的电流的方向为D到C，再由左手定则可得CD受力方向水平向右，故C正确，D错误.12.(2017·慈溪市高二上学期期中)如图10所示，MN、PQ为同一水平面的两光滑平行导轨，导轨间有垂直于导轨平面的磁场(图中未画出)，导体棒ab、cd与导轨有良好的接触并能无摩擦自由滑动，当导体棒ab沿轨道向右滑动时，则( )图10A.cd棒向右滑B.cd棒不动C.cd棒向左滑答案 A13.1831年10月28日，法拉第在一次会议上展示了他发明的圆盘发电机，它是利用电磁感应的原理制成的，是人类历史上的第一台发电机.图示为这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，铜片甲、乙分别与转动轴、铜盘边缘接触.下列四幅图中的图A、B中磁场方向与铜盘平行；图C、D中磁场方向与铜盘垂直，C图中磁场区域仅在甲、丙之间，D图中磁场区域仅在甲、乙之间.从右向左看铜盘以相同的角速度逆时针方向转动，电阻R上有电流且方向沿纸面向上的是( )答案 D解析A、B图中圆盘与磁场方向平行不切割磁感线，故没有感应电流产生，A、B错误；C图中，从右向左看，铜盘逆时针转动时，由右手定则可知，铜盘内感应电流的方向由乙流向甲，所以电阻R上的电流方向沿纸面向下，C错误；D图中，根据右手定则可知，铜盘内感应电流的方向从甲到乙，流经R的电流方向沿纸面向上，D正确.14.(多选)如图11所示，导体棒AB、CD可在水平导体轨道上无摩擦自由滑动，当导体棒AB 向左移动时 ( )图11A.AB中感应电流的方向为A到BB.AB中感应电流的方向为B到AC.CD向左移动D.CD向右移动答案AD解析由右手定则可判断AB中感应电流方向为A→B，CD中电流方向为C→D，由左手定则可判定CD受到向右的安培力作用而向右运动，故A、D正确.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第三节楞次定律
教学目标:
（一）知识与技能
1．掌握楞次定律的内容,能运用楞次定律判断感应电流方向。

2．培养观察实验的能力以及对实验现象分析、归纳、总结的能力。

3．能够熟练应用楞次定律判断感应电流的方向
4．掌握右手定则,并理解右手定则实际上为楞次定律的一种具体表现形式。

（二）过程与方法
1．通过实践活动,观察得到的实验现象,再通过分析论证,归纳总结得出结论。

2．通过应用楞次定律判断感应电流的方向,培养学生应用物理规律解决实际问题的能力。

（三）情感、态度与价值观
在本节课的学习中,同学们直接参与物理规律的发现过程,体验了一次自然规律发现过程中的乐趣和美的享受,并在头脑中进一步强化“实践是检验真理的唯一标准”这一辩证唯物主义观点。

教学重点:楞次定律的理解和应用
教学难点:楞次定律的理解和应用
教学方法:教师启发讲授,学生讨论
教学用具:干电池、灵敏电流表、外标有明确绕向的大线圈、条形磁铁、导线。

教学过程:
（一）引入新课
［演示］按下图将磁铁从线圈中插入和拔出,引导学生观察现象,提出:
①为什么在线圈内有电流？
②插入和拔出磁铁时,电流方向一样吗？为什么？
③怎样才能判断感应电流的方向呢？
本节我们就来学习感应电流方向的判断方法。

（二）新课教学
演示实验
［实验目的］研究感应电流方向的判定规律。

［实验步骤］
（1）按右图连接电路,闭合开关,记录下G中流入电流
方向与电流表G中指针偏转方向的关系。

（如电流从左接线
柱流入,指针向右偏还是向左偏?）
（2）记下线圈绕向,将线圈和灵敏电流计构成通路。

（3）把条形磁铁N极（或S极）向下插入线圈中,并从线圈中拔出,每次记下电流表中指针偏转方向,然后根据步骤（1）结论,判定出感应电流方向,从而可确定感应电流的磁场方向。

学生活动内容
根据实验结果,填表:
磁铁运动情况N极下插N极上拔S极下插S极上拔磁铁产生磁场方向
线圈磁通量变化
感应电流磁场方向
通过上面的实验,同学们发现了什么?
学生活动内容
当磁铁移近或插入线圈时,线圈中感应电流的磁场方向与原磁场方向相反;当磁铁离开线圈或从线圈中拔出时,线圈中感应电流的磁场方向与原磁场方向相同。

当穿过线圈的磁通量增加时,感应电流的磁场与原磁场方向相反;当穿过线圈的磁通量减少时,感应电流的磁场与原磁场方向相同。

当穿过线圈的磁通量增加时,感应电流的磁场阻碍磁通量增加;当穿过线圈的磁通量减少时,感应电流的磁场阻碍磁通量减少。

物理学家楞次概括了各种实验结果,在1834年提出了感应电流方向的判定方法,这就是楞次定律。

投影打出楞次定律的内容。

感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化,这就是楞次定律。

（1）“阻碍”并不是“阻止”,一字之差,相去甚远。

要知道原磁场是主动的,感应电流的磁场是被动的,原磁通仍要发生变化,感应电流的磁场只是起阻碍变化而已。

（2）楞次定律判断感应电流的方向具有普遍意义。

楞次定律符合能量守恒。

从上面的实验可以发现:感应电流在闭合电路中要消耗能量,在磁体靠近（或远离）线圈过程中,都要克服电磁力做功,克服电磁力做功的过程就是将其他形式的能转化为电能的过程。

楞次定律也符合唯物辩证法。

唯物辩证法认为:“矛盾是事物发展的动力”。

电磁感应中,矛盾双方即条形磁铁的磁场（B原）和感应电流的磁场（B感）,两者都处于同一线圈中,且感应电流的磁场总要阻碍原磁场的变化,形成既相互排斥又相互依赖的矛盾,在回路中对立统一,正是“阻碍”的形成产生了电磁感应现象。

2、楞次定律的应用
应用楞次定律判断感应电流方向的基本步骤:
（1）明确原磁场的方向。

（2）明确穿过闭合电路的磁通量是增加还是减少。

（3）根据楞次定律确定感应电流的磁场方向。

（4）利用安培定则确定感应电流的方向。

开关断开前,线圈M中的电流在线圈N中产生的磁场方向向哪？向下。

开关断开瞬间,线圈N中磁通量如何变化? 减少。

线圈N中感应电流的磁场方向如何？向下（阻碍磁通量减少）。

线圈N中感应电流的方向如何？由下向上,整个回路是顺时针电流。

利用楞次定律判定感应电流方向的思路可以概括为以下框图。

3．右手定则
当闭合电路的一部分做切割磁感线运动时,如何应用楞次定律判定感应电流的方向？
如果磁通量的变化是由导体切割磁感线引起的,感应电流的方向可以由右手定则来判断。

右手定则的内容:
伸开右手让拇指跟其余四指垂直,并且都跟手掌在一个平面内,让磁感线垂直从手心进入,拇指指向导体运动的方向,其余四指指的就是感应电流的方向。

巩固练习
1．根据楞次定律知感应电流的磁场一定是（）
A.阻碍引起感应电流的磁通量
B.与引起感应电流的磁场反向
C.阻碍引起感应电流的磁通量的变化
D.与引起感应电流的磁场方向相同
答案:C
2．如图所示,通电导线旁边同一平面有矩形线圈abcd.则（）
A.若线圈向右平动,其中感应电流方向是a→b→c→d
B.若线圈竖直向下平动,无感应电流产生
C.当线圈以cd边为轴转动时,其中感应电流方向是a→b→c→d
D.当线圈向导线靠近时,其中感应电流方向是a→b→c→d
答案:BCD
3．如图所示,一水平放置的矩形闭合线框abcd,在细长磁铁的N极附近竖直下落,保持bc边在纸外,ad边在纸内,如图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ,位置Ⅰ和Ⅲ都很靠近Ⅱ,在这个过程中,线圈中感应电流
（）
A.沿abcd流动
B.沿dcba流动
C.由Ⅰ到Ⅱ是沿abcd流动,由Ⅱ到Ⅲ是沿dcba流动
D.由Ⅰ到Ⅱ是沿dcba流动,由Ⅱ到Ⅲ是沿abcd流动
答案:A
点评:明确N极附近磁感线的分布情况由穿过磁感线的条数判定磁通量变化,再用楞次定律分段研究
4．如图所示,两个相同的铝环套在一根光滑杆上,将一条形磁铁向左插入铝环的过程中两环的运动情况是（）
A.同时向左运动,间距增大
B.同时向左运动,间距不变
C.同时向左运动,间距变小
D.同时向右运动,间距增大
答案:C
点评:同向电流相互吸引,异向电流相互排斥
5．如图所示,匀强磁场垂直于圆形线圈指向纸里, a、b、c、d为圆形线圈上等距离的四点,现用外力作用在上述四点,将线圈拉成正方形.设线圈导线不可伸长,且线圈仍处于原先所在的平面内,则在线圈发生形变的过程中
（）
A.线圈中将产生abcd方向的感应电流
B.线圈中将产生adcb方向的感应电流
C.线圈中产生感应电流的方向先是abcd,后是adcb
D.线圈中无感应电流产生
答案:A
课堂小结:
应用楞次定律判断感应电流方向的基本步骤:
（1）明确原磁场的方向。
