(整理)-11-03-船舶载重线标志和水尺勘划及船体颜色标识检验指南.
船舶载重线标志和水尺勘划及船体颜色标识检验指南1 一般要求1.1 根据《国内航行海船法定检验技术规则》和《内河船舶法定检验技术规则》以及《船舶载重线标志和水尺勘划及船体颜色标识规定》，特制定本指南。
1.2 本指南旨在规定船舶载重线标志、水尺和主船体外表面的颜色检验要求，以易于识别船舶装载情况，防止超载，并便于船上人员、海事安全监督人员检查。
1.3 本指南适用于拥有中华人民共和国国籍，从事国内水路运输的海船和河船。
1.4 除另有明文规定者外，本指南适用于2011年1月1日及或以后安放龙骨或处于同等建造阶段的船舶。
对于2011年1月1日以前建造的船舶，应不迟于2011年1月1日以后的第1次坞内检验满足本指南的要求。
2 载重线标志的勘划2.1载重线标志的勘划应在船舶检验机构批准船舶干舷的基础上实施，并满足现行法规的要求。
2.1 海船载重线标志、线段以及甲板线的式样及尺寸规定如图2.1所示。
图2.1 海船甲板线和载重线标志(右舷)2.2 内河船舶载重线标志、线段以及甲板线的式样及尺寸规定如图2.2所示。
图2.2 内河船舶甲板线和载重线标志2.4 海船载重线标志及其勘划位置应按照《国内航行海船法定检验技术规则》第3篇第1章第4条的规定。
2.5 内河船舶载重线标志及其勘划位置应按照《内河船舶法定检验技术规则》第4篇第2章的规定。
2.6 当由中国船级社勘划载重线时，则用CS以代替ZC。
3 水尺的勘划3.1 水尺标志由水尺刻度线和水尺数字组成。
3.2 3000总吨及以上海船水尺标志正投影的式样如图3.2所示。
图3.2水尺标志说明如下：（1）水尺刻度线由垂直线段（首、尾处可采用斜线线段）和水平线段组成。
垂直线段（斜线线段）的宽度为20mm；从垂直线段每隔180mm引出高20mm水平线段（两个相邻水平线段之间相距180mm），水平线段的长度有80mm（简称水平线段）和40mm（简称短水平线段）两种，每隔980mm设一条长水平线段（两条长水平线段的下缘之间相距1000mm），其余为短水平线段。
船舶部位尺度和标志
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船型尺度：船长：沿夏季载重水线，自首缘量致尾柱后缘的水平距离，又称两柱长。
型宽：船体最宽处两舷肋骨外缘之间的水平距离。
型深：在船长中点处，自平板龙骨上缘量至干舷甲板横梁舷端上缘的垂直距离。
船舶吃水、吨位和标志型吃水：自平板龙骨上缘量至水面的垂直距离。
加上平板龙骨的厚度，为实际吃水。
重量吨：表示船舶重量，也可表明船舶的载运能力。
可分排水量和载重量。
排水量：指船舶在水中所排开的同体积水的重量。
满载排水量：船舶装足货物、旅客、燃料、淡水和供应品，并具有规定的安全干舷时的排水量，通常是指船舶在海水中达到夏季载重线时的排水量。
空船排水量：船舶没有装货物、旅客、燃料、淡水和供应品等时的排水量。
载重量：或称总载重量，表示船舶所具有的载重能力。
即：载重量=满载排水量—空船排水量净载重量：表示实际可装载货物的吨数，它随具体航次所需要备品储备量不同而变化。
载重线标志和水尺堪划及船体颜色检验指南
载重线标志和水尺堪划及船体颜色检验指南下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!载重线标志和水尺堪划及船体颜色检验指南是船舶安全领域的重要指南之一，其内容涉及到船舶载重线标志、水尺堪划以及船体颜色等方面的检验标准和指引。

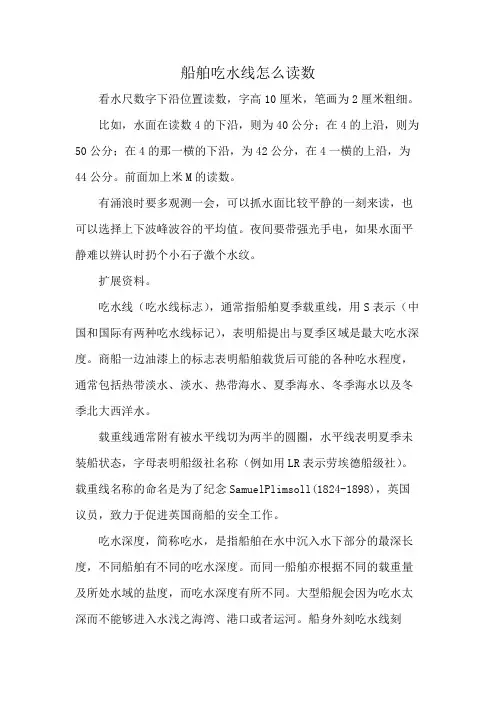

船舶吃水线怎么读数
船舶吃水线怎么读数
看水尺数字下沿位置读数，字高10厘米，笔画为2厘米粗细。
比如，水面在读数4的下沿，则为40公分；在4的上沿，则为50公分；在4的那一横的下沿，为42公分，在4一横的上沿，为44公分。
前面加上米M的读数。
有涌浪时要多观测一会，可以抓水面比较平静的一刻来读，也可以选择上下波峰波谷的平均值。
夜间要带强光手电，如果水面平静难以辨认时扔个小石子激个水纹。
扩展资料。
吃水线（吃水线标志），通常指船舶夏季载重线，用S表示（中国和国际有两种吃水线标记），表明船提出与夏季区域是最大吃水深度。
商船一边油漆上的标志表明船舶载货后可能的各种吃水程度，通常包括热带淡水、淡水、热带海水、夏季海水、冬季海水以及冬季北大西洋水。
载重线通常附有被水平线切为两半的圆圈，水平线表明夏季未装船状态，字母表明船级社名称（例如用LR表示劳埃德船级社）。
载重线名称的命名是为了纪念SamuelPlimsoll(1824-1898)，英国议员，致力于促进英国商船的安全工作。
吃水深度，简称吃水，是指船舶在水中沉入水下部分的最深长度，不同船舶有不同的吃水深度。
而同一船舶亦根据不同的载重量及所处水域的盐度，而吃水深度有所不同。
大型船舰会因为吃水太深而不能够进入水浅之海湾、港口或者运河。
船身外刻吃水线刻
度，以显示吃水深度。
船舶外表的几个主要标志
船舶外表的几个主要标志各位学员，大家好！船舶外表有各种标志，它是帮助我们识别船舶特征及安全状态、采取有效操控措施的重要依据，正确识别船舶标志是船舶驾驶人员及船上其他工作人员必备的工作要求。
目前，长江航行船舶发展很快，各种类型船舶较多，为方便大家对船舶进行识别，下面简单介绍几个常见的船舶主要标志。
（一）吃水标志船舶的吃水标志叫水尺。
它绘在船首、尾及船中两侧船壳上，俗称六面水尺。
水尺采用米制，用阿拉伯数字标绘，每个数字的高度为0.1米,上下两数字的间距也是0.1米，以数字下缘为准。
采用英制水尺时，用阿拉伯数字或罗马数字标绘，每个数字高度为6英寸，数字与数字的间距也是6英寸，也以数字下缘为准，如图。
水尺标志图观测船舶吃水时，根据实际水线在数字中的位置，按比例取其读数。
有、波浪时应取其最高及最低时读数的平均值。
有些大型船舶设有吃水的指示系统，可以在驾驶台上直接读出六面水尺的读数。
（二）载重线标志船舶载重线标志是指为标明船舶载重线位置，用以检查装载状态使不小于已核定的最小干舷，而按载重线公约或规范所规定的式样勘绘于船中两舷的标志。
它包括一线条宽度为25毫米的圆环和与圆环相交的一条水平线，水平线的上缘通过圆环中心，圆环中心位于船中，河船的圆环标志与海船不同，河船的圆环下半部分不着色，而海船的圆环下半部分着色填满。
圆环上方有与圆环外径等长的一甲板线，甲板线的上边缘通过干舷甲板上表面与船壳板外表面的交点，甲板线受护舷材等影响不能勘划时证书要注明。
圆环上加绘“Z”“C”表示载重线的勘划机构为国内检验机构，由中国船级社勘划时用“C”“S”表示,河船与海船的字母标识略有不同，见下图，此外当字母为“H”时表示高速船。
内河船舶载重线标志图海上船舶载重线标志图内河船舶适航于数级航行（段）时，则应以数条水平线表示载重线，其中标“A”、“B”、“C”的线段，表示“A”“B”、“C”级航区载重线; 标“J1”、“ J2”的线段，表示“J1”、“ J2”级航段载重线。
船舶载重线标志说明
船舶载重线标志是一种重要的船舶安全标志，用于标明船舶在不同航区、不同季节和不同满载情况下的最大承载能力限制。
这种标志通常由圆环、与圆环相交的直线以及两侧的字母组成。
圆环的中心位于船中，圆环中心距离甲板线的距离则为最高一级航区干舷。
这个干舷高度是船舶在最高一级航区的最小安全吃水深度，也是船舶在相应航区中能够保持最小干舷的最大吃水深度。
与圆环相交的直线则表示在不同季节和不同满载情况下的载重线限制。
这些直线与圆环的交点表示在不同情况下的最大允许吃水深度。
字母表示船舶航行于不同海区和季节的载重线限制。
字母的不同组合代表了不同的海区和季节。
例如，“A”表示夏季载重线，“B”表示B级航区载重线，“C”表示C级航区载重线，“J1”表示J1级航段载重线，“J2”表示J2级航段载重线等等。
如果船吃水超过相应的载重线标志，港口监督部门将不准船出航，以确保船舶安全。
因此，船舶必须严格遵守载重线标志的规定，避免出现超载或不满载的情况，从而保证船舶和船员的安全。
船舶水尺公估业务操作—水尺公估数据的观测和测定
任务五 船舶水尺公估业务操作之 子任务一 船舶水尺公估数据的观测和测定
知识点二 与水尺公估相关 的知识
目录
（一）水尺标记 （二）载重线标记 （三）船舶舱位 构造和布置 （四）常用图表
1.概念:水尺标记(draft mark)是以数字表
示船舶吃水深度的一种.记号。一般对称标明 在艏、艉、舯的两舷，有些船舶的水尺是先 点焊后再漆绘，也有用钢字模直接焊上，亦 有在底缘焊上一道钢横条。
（三）船舶舱位构造和布置
船舶舱位结 构和布置
货舱
压载水舱
淡水舱
燃油舱
其他舱位
与水尺计重有 关的一些设施
甲板下用于载货的内 部空间
1.前尖舱或艏尖舱— —锚舱2.后尖舱或艉
尖舱
3.双层底
4.顶边舱
用途分为：引用水舱、 日用水舱锅炉水舱
用于动力：燃料油、 用于发电：柴油、润
滑油
深舱、隔离舱、箱形 龙骨、机舱
1.概念
载重线标记( loadline mark),是指根据国际公约和规范规定，绘制在船舷 左右两侧船中央的最大吃水线标。其作用有：确定船舶干舷、限制船舶的 装载量、保证船舶具有足够的储备浮力。（如图5-2所示）
2.构成
(1)甲板线
(2)载重线圈和横线
(3)载重线
（三）船舶舱位构造和布置 如图所示，船舶舱位构造和布置如下。
污水道、污水井、测 量管、空气管、地轴
隧道
常用图表
1、静水力曲线图 2、船舶静水力资料参数表 3、排水量或载重量表 4、总布置图 5、容积图 6、 船艏、艉水尺校正表或校正曲线 7、水、油舱舱容表
静水力曲线图
该图是综合地提供了船舶在静水正浮状态下任何吃水时有 关船舶特性的一组曲线。它是由船舶设计部门绘制，共有 十余条曲线。其中与水尺公估工作有密切关系的主要有： 排水体积曲线，排水量曲线，每厘米/每英寸吨曲线、漂心 曲线、每厘米/英寸纵倾力矩曲线等。
船舶载重线标志和水尺勘划及船体颜色标识检验指南汇总
船舶载重线标志和水尺勘划及船体颜色标识检验指南1 一般要求1.1 根据《国内航行海船法定检验技术规则》和《内河船舶法定检验技术规则》以及《船舶载重线标志和水尺勘划及船体颜色标识规定》，特制定本指南。
1.2 本指南旨在规定船舶载重线标志、水尺和主船体外表面的颜色检验要求，以易于识别船舶装载情况，防止超载，并便于船上人员、海事安全监督人员检查。
1.3 本指南适用于拥有中华人民共和国国籍，从事国内水路运输的海船和河船。
1.4 除另有明文规定者外，本指南适用于2011年1月1日及或以后安放龙骨或处于同等建造阶段的船舶。
对于2011年1月1日以前建造的船舶，应不迟于2011年1月1日以后的第1次坞内检验满足本指南的要求。
2 载重线标志的勘划2.1载重线标志的勘划应在船舶检验机构批准船舶干舷的基础上实施，并满足现行法规的要求。
2.1 海船载重线标志、线段以及甲板线的式样及尺寸规定如图2.1所示。
图2.1 海船甲板线和载重线标志(右舷)2.2 内河船舶载重线标志、线段以及甲板线的式样及尺寸规定如图2.2所示。
图2.2 内河船舶甲板线和载重线标志2.4 海船载重线标志及其勘划位置应按照《国内航行海船法定检验技术规则》第3篇第1章第4条的规定。
2.5 内河船舶载重线标志及其勘划位置应按照《内河船舶法定检验技术规则》第4篇第2章的规定。
2.6 当由中国船级社勘划载重线时，则用CS以代替ZC。
3 水尺的勘划3.1 水尺标志由水尺刻度线和水尺数字组成。
3.2 3000总吨及以上海船水尺标志正投影的式样如图3.2所示。
图3.2水尺标志说明如下：（1）水尺刻度线由垂直线段（首、尾处可采用斜线线段）和水平线段组成。
垂直线段（斜线线段）的宽度为20mm；从垂直线段每隔180mm引出高20mm水平线段（两个相邻水平线段之间相距180mm），水平线段的长度有80mm（简称水平线段）和40mm（简称短水平线段）两种，每隔980mm设一条长水平线段（两条长水平线段的下缘之间相距1000mm），其余为短水平线段。
