来料原片尺寸；3厚度； 4强度；5强化深度；6，成品尺寸；
7,尺寸公差要求；8垂直度； 10，CCD对位；11产能；12自动上料
5、表观清洗
项目
CG
OGS
加工对象
尺寸：3.5-15 寸
设备超声波清洗机
工作原理
超声波以洗剂或加温水为介质对浸泡的玻璃震动清洗
3.5-15寸半成品洁净、干燥后
的玻璃
选型条件
来料原片尺寸；清洗洁净度；超声频率；自动或手动；
主槽6-8槽，洗劑超声清洗→ 純水超声清洗→噴淋清洗→ 脱水→烘乾流程
3.5-15寸洁净、干燥后的玻璃产品尺寸；清洗洁净度；超声
频率；自动或手动；
6、抛光/减薄
项目
CG
抛光原片
尺寸：3.5-15 寸
厚度0.4-1.1
设备
抛光机
三）、CG/OGS后段工艺流程
1.来料检验 6.一次强化
CG后段工艺流程
2.开料
3.钻孔磨边
4.表观清洗
5. 检验
7.表面抛光
8.表观清洗
9.丝印（4次）
10固化（4次
11清洗
12外观全检
13贴保护膜
14出货
OGS后段工艺流程
1.来料检验
2.开料
3.钻孔磨边
4.清洗
5. 表观检验
6贴抗酸膜
7.二次强化
尺寸（SIZE）：3.5-15.7‘ (见附表）长宽比：4:3、16:9，非标特殊长宽尺寸公差：在± 0.1mm以内垂直度：0.05mm/250mm E、具有极好的装饰效果，色卡、金属光泽、遮盖度OD值；如土豪金 F、表面硬度高，莫氏硬达8H，耐磨耐划伤； G、抗污染、手印，亲水性，水滴角110-120°

《触摸屏培训资料》课件

操作步骤：打开语音识别软件，选择语言，开始说话，等待识别结果
注意事项：保持环境安静，避免背景噪音干扰识别效果
01
触摸屏软件应用
操作系统
触摸屏软件应用需要操作系统的支持
常见的操作系统包括Windows、 Android、iOS 等
操作系统为触摸屏软件应用提供了运行环境
操作系统的功能包括资源管理、任务调度、用户界面等
估
屏幕尺寸
屏幕尺寸：4.3英寸屏幕分辨率：1280x720 屏幕材质：IPS
屏幕亮度：450cd/m² 屏幕对比度：1000:1 屏幕色域：NTSC 72%
01
触摸屏操作方式
单点触控
操作方式：通过手指或触控笔在触摸屏上点击功能：选择、拖动、缩放等应用场景：手机、平板电脑、触摸屏电脑等注意事项：避免用力按压，以免损坏触摸屏
软件优化与升级
软件优化：提高软件运行效率，减少资源占用
升级目的：增加新功能，修复已知问题源自升级方式：自动升级、手动升级
升级注意事项：备份数据，避免数据丢失
01
触摸屏硬件设备
触控面板
触控面板是触摸屏的核心部件，负责接收用户的触摸信号触控面板的种类包括电阻式、电容式、红外式等触控面板的性能指标包括响应速度、精度、耐用性等触控面板的应用领域包括智能手机、平板电脑、笔记本电脑等
触摸屏由触摸感应器和触摸控制器组成
触摸控制器负责处理触摸信号，并将处理结果传递给主
机
主机根据触摸控制器的处理结果，执行相应的操作
触摸屏的应用领域
智能手机：触摸屏已成为智能手机的标准配置
平板电脑：触摸屏是平板电脑的主要输入方式
笔记本电脑：越来越多的笔记本电脑采用触摸屏设计

触摸屏工艺简介 PPT

15
5、面板（LENS）
1、面板：盖板镜片，在这里指的是TP表层材料的统称。 2、TP常用的面板材料如下： a. 钢化玻璃 b. PET c. PC、PMMA（亚克力）其中PMMA，PC，PET材质的加工工艺比较简单，一般采用CNC( 数控加工）工艺成型，通过电镀，或丝印做表面处理，三种结构玻璃材质较为常用，触摸效果比PC、PMMA、PET三种效果来得好。 3、LENS加工工艺简介：切割（切割机）——仿型（仿型机/雕刻机）——开口（开口机/雕刻机）——打孔（雕刻机/开口机）——粗磨（粗磨机）— —抛光（抛光机）——清洗（清洗机）——强化（强化炉）—— 清洗（清洗机）——镀膜（镀膜机）——丝印（丝印机）——清洁包装（手工）
14
⑥、In-cell
In-Cell是指将触摸面板功能嵌入到液晶像素中的方法，即在显示屏内部嵌入触摸传感器功能，这样能使屏幕变得更加轻薄。同时In-Cell屏幕还要嵌入配套的触控IC，否则很容易导致错误的触控感测讯号或者过大的噪音。因此，对任一显示面板厂商而言，切入In-Cell/On-Cell式触控屏技术的门槛的确相当地高，仍需要过良品率偏低这一难关。目前采用In-Cell 技术除了苹果的iPhone，还有三星、OPPO R809T、HTC的Evo以及华为的P6。虽然说目前有苹果这一巨头大力推动In-Cell 技术，但是在未来几年内仍仅限于高端智能手机领域，主要问题还是良品率，因为 In-Cell一旦损坏损失的不仅仅是触摸屏，显示屏也将连同一起报废，因此厂商对In-Cell良率要求更高。
26
后段贴合简介
2、IC、FPC组装
功能测试
Sensor
ACF贴合
(异方性导电胶膜)
IC FPC贴合

《触摸屏培训资料》课件

灰尘或污垢
触摸屏表面如果有灰尘或污垢，会影响触摸的灵敏度。解决方案是定期清洁触摸屏表面，使用柔软的布或纸巾，避免使用过于粗糙的物品。
软件故障
某些情况下，触摸屏不灵敏可能是由于软件故障或系统更新引起的。解决方案是尝试更新系统或软件，或恢复出厂设置。
触摸屏死机问题
总结词
强制重启
触摸屏死机是常见的问题之一，可能导致无法操作或响应。
工作原理
触摸屏由触摸检测和触摸点定位两部分组成，通过检测用户的触摸动作并定位触摸点，将指令传输给计算机或相关设备进行响应。
触摸屏的分类与特点
分类
根据技术原理，触摸屏可分为电阻式、电容式、红外式和超声波式等类型。
特点
触摸屏具有直观、易用、节省空间等优点，同时也有精度、稳定性、耐久性等方面的差异。
未来触摸屏技术将与AI技术相结合，实现智能化的触控识别和自动优化，提高用户体验。
多点触控
随着多点触控技术的发展，未来触摸屏将支持多个手指同时触控，实现更丰富的交互方式。
03
触摸屏的硬件组成
触摸屏控制器
控制器是触摸屏的核心组件，负责处理触摸屏上的触摸事件，并将触摸位置信息传输给计算机。
选择优质品牌和型号
不同品牌和型号的触摸屏质量和性能有所不同。选择知名品牌和高质量的触摸屏可以保证其性能和使用寿命。同时，遵循制造商的使用说明和维护建议，以确保正确使用和维护触摸屏。
THANKS
THANK YOU FOR YOUR WATCHING
控制器通常具有高集成度，能够实现快速响应和精确的触摸定位。
控制器还具备校准功能，以确保触摸屏的准确性和稳定性。
触摸屏传感器

HITECH触摸屏资料-13

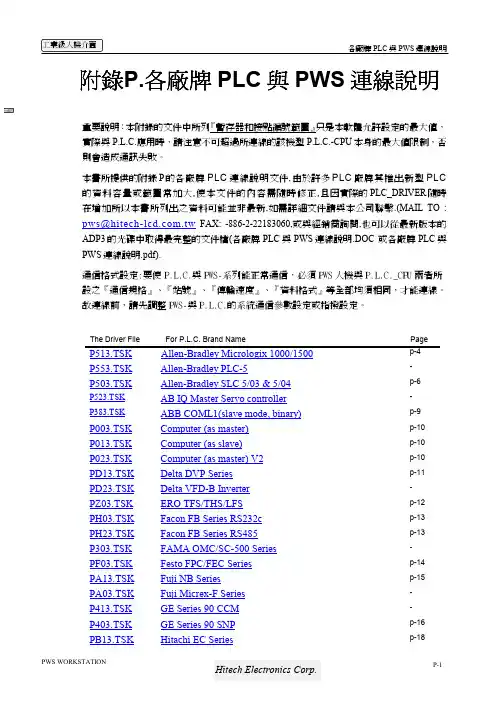

各廠牌PLC與PWS連線說明附錄P. 各廠牌重要說明：本附錄的文件㆗所列『暫存器和接點編號範圍』只是本軟體允許設定的最大值，實際與P.L.C.應用時，請注意不可超過所連線的該機型P.L.C.-CPU本身的最大值限制，否則會造成通訊失敗。

本書所提供的附錄P的各廠牌PLC連線說明文件, 由於許多PLC廠牌其推出新型PLC 的資料容量或範圍常加大,使本文件的內容需隨時修正,且因實際的PLC_DRIVER隨時在增加所以本書所列出之資料可能並非最新,如需詳細文件請與本公司聯繫.(MAIL TO : pws@ FAX: -886-2-22183060,或與經銷商詢問,也可以從最新版本的ADP3的光碟㆗取得最完整的文件檔(各廠牌PLC與PWS連線說明.DOC 或各廠牌PLC與PWS連線說明.pdf).通信格式設定:要使P.L.C.與PWS-系列能正常通信，必須PWS㆟機與P.L.C._CPU兩者所設之『通信規格』、『站號』、『傳輸速度』、『資料格式』等全部均須相同，才能連線。

故連線前，請先調整PWS-與P.L.C.的系統通信參數設定或指撥設定。

The Driver File For P.L.C. Brand Name PageP513.TSK Allen-Bradley Micrologix 1000/1500p-4P553.TSK Allen-Bradley PLC-5-P503.TSK Allen-Bradley SLC 5/03 & 5/04p-6P523.TSK AB IQ Master Servo controller-P383.TSK ABB COML1(slave mode, binary)p-9P003.TSK Computer (as master)p-10P013.TSK Computer (as slave)p-10P023.TSK Computer (as master) V2p-10PD13.TSK Delta DVP Series p-11PD23.TSK Delta VFD-B Inverter-PZ03.TSK ERO TFS/THS/LFS p-12PH03.TSK Facon FB Series RS232c p-13PH23.TSK Facon FB Series RS485p-13P303.TSK FAMA OMC/SC-500 Series-PF03.TSK Festo FPC/FEC Series p-14PA13.TSK Fuji NB Series p-15PA03.TSK Fuji Micrex-F Series-P413.TSK GE Series 90 CCM-P403.TSK GE Series 90 SNP p-16PB13.TSK Hitachi EC Series p-18PWS WORKSTATIONP-2The Driver FileFor P.L.C. Brand NamePage PB03.TSK Hitachi H Series-PH13.TSK HUST-CNC Controller -PE63.TSK IDEC FA-2J -PE53.TSK IDEC Micro-3p-19PK53.TSK Jetter NANO-B p-20PK63.TSK Jetter DELTAp-21PK33.TSK Keyence KV Series-PK13.TSK Klockner Moeller PS316p-22PK03.TSK Klockner Moeller PS4-201p-22PC03.TSK KOYO SA21p-23P913.TSK TI 435 / Koyo SU Series / Koyo Direct DL Series p-24P943.TSK KOYO K-sequence-P803.TSK LG GLOFA GM6 Series -PL03.TSK LG K10/60H/200H p-25PL73.TSK LG K200S -PL53.TSK LG K300Sp-26PL23.TSK LG K500H/1000Hp-27PL63.TSK LG Master-K10S/30S/60S/100S -PL43.TSK LIYAN PLC-CX p-28P603.TSK Matsushita FP Series p-29P123.TSK MIRLE DX Controller p-31P703.TSK Mitsubishi FX Seriesp-32P713.TSK Mitsubishi FX-10GM/20GM Series -P723.TSK Mitsubishi FX2N Series p-32P853.TSK Mitsubishi A0J2 CPU Series p-34P833.TSK Mitsubishi A1N CPU Series p-34P813.TSK Mitsubishi A1S/A2S CPU Port p-34P823.TSK Mitsubishi A2A/A2AS CPU Port p-34P843.TSK Mitsubishi A3N/A1SH CPU Series p-34P863.TSK Mitsubishi AnA/U LINK Series p-34P803.TSK Mitsubishi AnN/S LINK Series p-34P333.TSK Modbus master -P323.TSK Modbus slave-P343.TSK Modicon PC984 (RTU mode; master)p-36P303.TSK Modicon PC984 (RTU mode; slave)p-36P313.TSK Modicon TSX QUANTUM Series -PL33.TSKNHP Microlink ML-14p-57P000.TSKNull ( No connection with PLC )-The Driver File For P.L.C. Brand Name Page P103.TSK Omron C Series p-37 P133.TSK Omron CS1 Series-P113.TSK Omron CV Series-PP13.TSK PARKER 6K/6000 Motiom Controller-PS03.TSK SAIA PCD1p-38 PY53.TSK Sharp JW10/20 Series-PS13.TSK SHINKO CnT Series Temperature Controller-PN13.TSK SIDE MIDA 20/20D p-39 P203.TSK Simatic S5 Series (90U, 95U, 115U, 135U) via PG port p-40 P213.TSK Simatic S5 3964R RK512-P253.TSK Simatic S7-200 Series (1-to-1 link PPI port)p-41 P263.TSK Simatic S7 3964R-CP340p-42 P277.TSK Simatic S7-300 Series (via HMI adapter)p-45 P273.TSK Simatic S7-300 Series (via MPI cpu port)-P273.TSK Simatic S7-300 Series (via PC adapter)p-43 PD03.TSK Square D Model 400-700-PY23.TSK Taian N2 Inverter Series p-48 PY03.TSK Taian TP01 Series-PY13.TSK Taian TP02 Series p-47 PW03.TSK Telemecanique TSX Micro p-49 P923.TSK TI 325/330 / KOYO SA Series p-23 P913.TSK TI 435 / Koyo SU Series / Koyo Direct DL Series p-50 P903.TSK TI 500/505-PT03.TSK Toshiba M20/M40p-51 PT13.TSK Toshiba T1/T2p-52 P013.TSK Unidriver UD70 User mode 6p-53 P323.TSK Unidriver UD70 mode 15 modbus slave protocol-PN23.TSK Vigor M Series p-54 PY63.TSK Yokogawa FA-M3 Series p-55PWS WORKSTATIONP-4附錄 p513.tsk= AB Micrologic1000/1500 連線注意事項1.ADP3可使用的PLC 資料設定區域及範圍：數值暫存器暫存器種類代號格式暫存器編號範圍Device Type /Aux. Address資料長度R/Wn=0-300Word 9n=0-310Word 9nn=0-6522Word 9nnn=0-25533Word 9nnn=0-25544Word 9nnn=0-25554Word 9nnn=0-25564Word 9nnn=0-25575Word 9nnn=0-25585Word 9nnn=0-25595Word 9nnn=0-255106Word 9nnn=0-255116Word 9nnn=0-255126Word 9nnn=0-255137Word 9**The W orkstation doesnot support block read for registers in Timer, Counter, and Control files.**You should open those files in the PLC that the W orkstation will access.2.ADP3可使用的PLC 資料設定區域及範圍：接點信號接點種類代號格式接點編號範圍Device Type / Aux. Address資料長度R/W Output O:0.n/bb n=0-3; bb=0-150xC00-15Word 9Input I:1.n/bb n=0-3; bb=0-150xC10-15Word 9Status S2:nn/bb nn=0-65; bb=0-150xC20-15Word 9Bit B3:nnn/bb nnn=0-255; bb=0-150xC30-15Word 9Timer T4:nnn/bb nnn=0-255; bb=0-150xC40-15Word 9Timer Preset Value T4:nnn.pre/bb nnn=0-255; bb=0-150xC50-15Word 9Timer Accumulator ValueT4:nnn.acc/bb nnn=0-255; bb=0-150xC60-15Word 9Counter flag C5:nnn/bb nnn=0-255; bb=0-150xC70-15Word 9Counter Preset Value C5:nnn.pre/bb nnn=0-255; bb=0-150xC80-15Word 9Counter Accumulator Value C5:nnn.acc/bb nnn=0-255; bb=0-150xC90-15Word 9Control R6:nnn/bb nnn=0-255; bb=0-150xCA 0-15Word 9Control Size of Bit ArrayR6:nnn.len/bb nnn=0-255; bb=0-150xCB 0-15Word 9Control Reserved R6:nnn.pos/bb nnn=0-255; bb=0-150xCC 0-15Word 9Integer N7:nnn/bb nnn=0-255; bb=0-150xCD 0-15Word 9**The W orkstation doesnot support block read for bits in Timer, Counter, and Control files.3. 通信連線接線例: PW S to RS232C of PLC 1761-CBL-PM024.通訊格式設定:連線前，請先調整PWS與PLC的系統通訊參數或指撥設定如㆘：A. P.L.C.設定部份B. PWS-設定部份a.通信規格/方式： RS232C COM2=RS232/422/4851. RS422背板指撥請設定SW10=OFF2. RS485背板指撥請設定SW10=ONb. NODE ADDRESS.：N 1. 由 ADP3軟體系統通訊設定PLC站號N(視PLC實際設定)c.通信傳輸速度：選擇19200 bps 1. 由ADP3軟體系統通訊設定背板指撥請設定SW5=OFFd.傳輸資料格式：1.資料長度 8-bit 2. 開機時由PWS-工作參數㆗設定：2.Parity NONE背板指撥請設定SW5=ON：3.結束碼 1-bite. Com Port：FULL DUPLEXf. CRC ERROR Check：YESPWS WORKSTATIONP-6附錄P503=AB SLC-503/504與PWS 連線注意事項1.ADP3可使用的PLC 資料設定區域及範圍：數值暫存器暫存器種類Register Type 代號格式Format 暫存器編號範圍 Range資料長度Data SizeOutput file O:nn nn= 0-30Word Input file I:nn nn= 0-30Word Status file S:nn nn=0-31Word Bit file Bfff:nnn B:nnn fff= 3 or 10-255;default file is 3 if fff omitted; nnn=0-255Word Timer fileTfff:nnn T:nnnTfff:nnn.PRE T:nnn.PRE Tfff:nnn.ACC T:nnn.ACC fff= 4 or 10-255;default file is 4 if fff omitted; nnn=0-255WordCounter fileCfff:nnn C:nnnCfff:nnn.PRE C:nnn.PRE Cfff:nnn.ACC C:nnn.ACC fff=5 or 10-255;default file is 5 if fff omitted; nnn=0-255WordControl fileRfff:nnn R:nnnRfff:nnn.LEN R:nnn.LEN Rfff:nnn.POS R:nnn.POS fff=6 or 10-255;default file is 6 if fff omitted; nnn=0-255WordInteger fileNfff:nnn N:nnnfff=7 or 10-255;default file is 7 if fff omitted; nnn=0-255Word**㆟機在通訊命令㆗㆒次讀取命令最大可讀 30 Words 。

触摸屏、设备讲解PPT

电容式触摸屏
