SCB10-250KVA10KV环氧树脂浇注干式变压器 11
SCB11型干式变压器技术要求(10～0.4KV)
SCB11型干式变压器技术要求（10/0.4KV）
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品，即使是在合同签订之后，甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时，按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件，与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件，并未对一切技
术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 乙方应认真逐项确认下面技术参数响应表（见下表1），不允许乙方擅自更改技术参数要
求。
如有偏差，要求详细填写乙方技术参数偏离表（见附件一表2）。
表1 技术参数响应表。

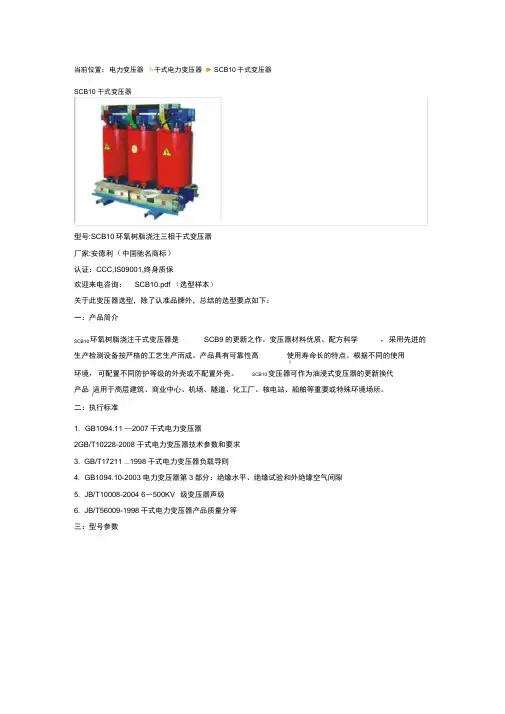

SCB10干式变压器参数
当前位置：电力变压器卜干式电力变压器►SCB10干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家:安德利（中国驰名商标）认证：CCC,IS09001,终身质保欢迎来电咨询：SCB10.pdf （选型样本）关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介，采用先进的SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学生产检测设备按严格的工艺生产而成。
产品具有可靠性高使用寿命长的特点。
根据不同的使用J环境，可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
J二：执行标准1. GB1094.11 —2007干式电力变压器2GB/T10228-2008 干式电力变压器技术参数和要求3. GB/T17211 —1998干式电力变压器负载导则4. GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙5. JB/T10008-2004 6〜500KV 级变压器声级6. JB/T56009-1998干式电力变压器产品质量分等三：型号参数电压等级（kV）额定容&（kVA）并能水平代号第绕线馬三相变压翳SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV（一般每个等级还可分为几档）低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器最常见的10KV系列型号如下：SCB10-10/10 ，SCB10-20/10 ，SCB10-30/10 ，SCB10-50/10，SCB10-63/10 ，SCB10-80/10 ，SCB10-100/10SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10 ，SCB10-630/10 ，SCB10-800/10 ，SCB10-1000/10 ，SCB10-1250/10 ，SCB10-1600/10SCB10-2000/10 ，SCB10-2500/10四：性能特点，空载损耗、空载电流和噪声更低。
scb环氧树脂树脂绝缘干式变压器箱变高低压结构
SCB环氧树脂树脂绝缘干式变压器箱变高低压结构一、介绍SCB环氧树脂树脂绝缘干式变压器箱变是一种新型的电力变压器，以其优异的绝缘性能和稳定的运行特性，广泛应用于配电系统中。
本文将介绍SCB环氧树脂树脂绝缘干式变压器箱变的高低压结构，旨在帮助读者更好地了解这一领域的知识。
二、SCB环氧树脂树脂绝缘干式变压器箱变的基本结构SCB环氧树脂树脂绝缘干式变压器箱变包括高压侧和低压侧两部分，每个部分都具有特定的结构和功能。
1. 高压侧结构高压侧主要由高压绕组和高压隔离间隔组成。
高压绕组由高压绕组线圈和绝缘绝缘结构组成，其作用是将输入的高压电能转换为磁能，并将其导出到高压隔离间隔。
高压隔离间隔主要由高压侧的绝缘材料组成，其作用是将高压部分与低压部分有效地隔离，确保电力变压器的安全运行。
2. 低压侧结构低压侧主要由低压绕组和低压绝缘隔离间隔组成。
低压绕组由低压绕组线圈和绝缘结构组成，其作用是将高压侧输出的磁能再次转换为电能，并将其输送到配电系统中。
低压绝缘隔离间隔主要由低压侧的绝缘材料组成，起到与高压隔离间隔类似的作用，确保低压部分与外部环境的安全隔离。
三、SCB环氧树脂树脂绝缘干式变压器箱变的特点SCB环氧树脂树脂绝缘干式变压器箱变具有以下几个显著的特点：1. 高绝缘性能SCB环氧树脂树脂绝缘干式变压器箱变采用环氧树脂绝缘材料，具有优异的绝缘性能，能够有效隔离高压和低压部分，确保电力系统的安全稳定运行。
2. 防潮防尘SCB环氧树脂树脂绝缘干式变压器箱变采用干式绝缘结构，能够有效防止潮气和灰尘的侵入，延长了设备的使用寿命。
3. 低噪音SCB环氧树脂树脂绝缘干式变压器箱变采用无载荷分接开关和低噪音技术，能够降低操作噪音，提高使用舒适度。
4. 节能环保SCB环氧树脂树脂绝缘干式变压器箱变采用新型材料和工艺，具有节能环保的特点，符合现代社会对环保节能的需求。
四、结语SCB环氧树脂树脂绝缘干式变压器箱变作为一种新型的电力变压器，在能源领域具有重要的意义。

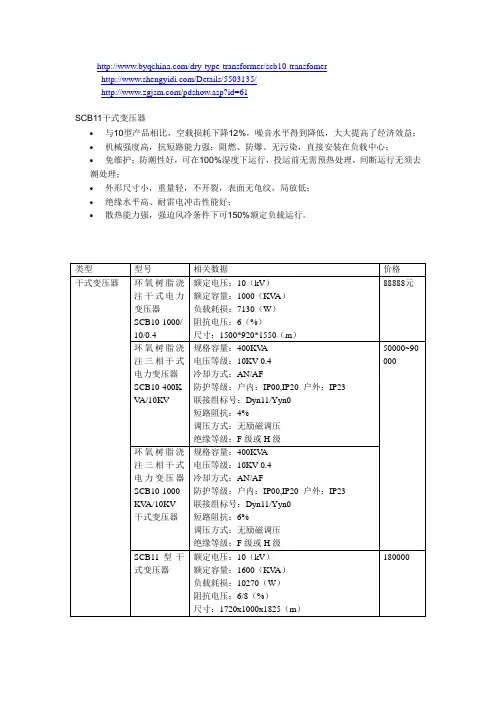

scb10与scb11变压器
800
1.5 40
6.990
100 0
Yyn0
1.7 90
8.170
125 0
或 Dyn1
6
2.1 15
9.750
160 0
1
2.4 80
11.800
200 0
3.3 60
14.535
250 0
4.0 50
17.270
空载 电流 (%)
2.5 2.2 2.1 1.9 1.8 1.8 1.6 1.5 1.4 1.4 1.3 1.3 1.2 1.2
780×450×7
900×900×1
90
400×40
080
840×450×8 0 1000×900×
55
1150
900×600×8 85
1060×1000 ×1180
920×600×9 550×55 1080×1000
00
0
×1200
980×600×9 60
1140×1000 ×1260
1040×710× 1000
价格 88888元 50000~90 000
180000
10kV 级 SCB10系列技术参数
额 电压组合
短
定 容 量 (kV A)
(kV）
高
分 接
低
压
范 围
压
联结 组
标号
路 阻 抗 (% )
损耗(kW)
空
负
载
载
30
0.1 95
0.71
50
0.2 75
0.950
80
0.3 75
1.385
100
0.4 05
1.580
SCB10干式变压器变压器技术参数及基本知识介绍
SCB10干式变压器技术参数及基本知识介绍
SCB10干式变压器技术参数及基本知识介绍
一、电压水平：目前大批量生产主要集中于10kV电压等级，各发电厂站多为6kV电压。
1
5~20kV产品也常有订货。
目前国际上环氧树脂浇注绝缘干式变压器最高电压为35kV，我国几家大厂已生产了近百万千伏安35kV产品在各地投网运行。
二、容量：
(1)配电变压器：10/0.4kV以及20/0.4kV、35/0.4kV的配电变压器容量30~2500 kVA，
受低压PC屏进线开关遮断容量的限制，目前尚未见超过2500 kVA这一容量的；
(2)电力变压器：10、20、35kV的电力变压器可生产容量达20,000 kVA。
1996年我国
制造出容量达16000/24000 kVA(AN/AF)、35kV亚洲第1台容量最大、电压最高的干式变压器，标志着我国在大容量变压器制造技术上已处于世界先进水平。
三、损耗和噪声：我国干式变压器制造技术的研究、创新，主要集中在性能参数的优化等方
面，特别是在变压器的损耗及声级水平这些世界性课题的研究上，我国已经取得了诸多可喜的成绩，使得我国干变的损耗(特别是空载损耗)及噪声大幅度下降。
据有关资料统计，SC(B)9系列比引进技术的SC系列之总损耗水平下降达15~20％，其中空载损耗下降达25％；通过对噪声的系统研究，我国进一步掌握了噪声产生的机理，并将其成果落实在新系列SC(B)8 及SC(B)9产品上，SC(B)9系列产品比原SC系列噪声下降1 5~20％。
2500 kVA及以下容量的配电变压器，噪声一般可控制在50dB左右；35kV 特大容量(如10000、16000 kVA)干式变压器通常可控制在55dB以内。
SCB10-2000KVA10KV环氧树脂浇注干式变压器
SCB10-2000KVA/10KV环氧树脂浇注干式变压器SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。
由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2. 阻燃、防爆、不污染环境。
缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。
间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高。
5. 线圈内外侧树脂层薄，散热性能好。
冷却方式一般采用空气自然冷却。
对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7. 损耗低，节电效果好，运行经济，可免维护。
8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。
环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。
所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。
阻燃、防潮、防爆无污染安全，难燃防火，无污染，。
抗短路能力强，耐雷电冲击水平高。
免维护、安装简便、综合运行成本低。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保护报警装置。
在强迫风冷时可使额定容量超40%左右。
可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。
加工定制：是应用范围：电力频率特性：低频电源相数：三相铁心形状：E型冷却形式：干式防潮方式：灌封式冷却方式：风冷式外形结构：立式电压比：10000（V）额定功率：50（KVA）SCB10-2000KVA/10KV环氧树脂浇注干式变压器型号参数规格商标华恒型号SCB10-2000KVA结构形式环氧树脂浇注干式电力变压器绕组数三相规格容量2000KVA 电压等级10-0.4(KV)冷却方式AN/AF 调压方式无励磁调压联接组标号Dyn11/Yyn0 短路阻抗6%SCB10-2000KVA干式变压器执行标准。
干式变压器与油浸式变压器的技术参数及正确选择
1.关于干式变压器干式变压器是一种不将铁心和绕组浸入绝缘油的变压器。
干式变压器有两种冷却方法：自然风冷（AN）和强制风冷（PF）。
干式变压器结构有两种类型：固定绝缘封装（SCB型）和非封装绕组结构。
根据高压绕组和低压绕组的相对位置，有两种类型，即同心的和重叠的。
同心结构简单易制造，大多数干式变压器都采用这种结构。
重叠型主要用于制造特殊变压器。
2.干式变压器规格为了说明干式变压器模型的含义，以SCB-11-1250KVA/10KV/ 0.4KV干式变压器为例。
在上述模型规格中，S表示三相电力变压器，C表示树脂成型的固态变压器绕组。
在字母C的位置，G表示绕组的外部绝缘介质是空气，B表示驻车绕组，在B的位置，R表示绕组绕组，11是序列号，1250KVA是变压器。
额定容量10KV表示变压器一次侧的额定电压0.4。
KV是变压器次级侧的额定电压。
3.干式变压器技术参数干式变压器的技术参数为：（1）频率50Hz，（2）空载电流，需要小于4（3）低压耐压：2KV/min，无故障，（4）低压侧的绝缘电阻为2MΩ或更高，（5）绕组连接模式：/Y/yn0，D/yn0，⑥线圈可使温度升高100K。
散热方式：自然风冷或温控风冷。
⑧噪音系数小于30dB。
表1列出了各种容量的干式变压器（SCB型）的损耗参数。
4.干式变压器的工作环境要求干式变压器运行的环境要求如下：（1）环境温度-10-45°，（2）相对空气湿度：日平均95或以下，月平均90或以下，（3）海拔小于1600米（额定容量或以下）。
5.干式和油浸式变压器的优缺点干式变压器比油浸式变压器昂贵。
油浸式变压器的容量大于干式变压器的容量。
地下地板，地板和人口稠密的地区需要使用干燥的变压器。
油浸式变压器用于独立的变电站。
干式变压器通常用于箱式变电站。
如果空间较大，请使用油浸变压器，如果空间较拥挤，请使用变压器。
如果当地气候条件相对潮湿，请使用油浸变压器。
在需要“防火/防爆”的地方使用干燥的变压器。
10kV干式配电变压器技术规范(SCB10干式变压器)
10kV干式配电变压器技术协议规范书1、干式变压器1)产品运行环境条件a)环境温度：-25～40℃b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃）c)海拔高度：≤1000m；d)地震强度：8级e)安装地点：室内2)执行标准GB1094.11-2007 干式电力变压器GB1094.1-1996 电力变压器IEC726 干式变压器GB/T10228-2008 干式变压器技术参数和要求JB/T 10088-2004 6-500 KV级电力变压器声级3)性能和特征a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。
b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值（i）绕组温升，绝缘的耐热等级为F级（ii）铁心使相邻绝缘材料不损伤的温升c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。
4) 变压器铁心铁心采用高导磁的优质晶粒定向排列的冷轧硅钢片叠制，45度全斜步进接缝，采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，有效地降低了空载损耗、空载电流及噪音；且其磁通密度保持在饱和状态以下，保证变压器额定运行时的最佳性能特性。
铁心的自动剪切、精良的装配和紧固确保变压器最小的空载损失、机械振动和噪声。
5绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。
所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。
6) 冷却系统环氧树脂浇注绝缘变压器冷却方式的设计适应于在指定环境条件下运行。
变压器配有一套带轴流风扇的通风冷却系统，冷却系统的风扇电源电压为交流220V。
7)终端装置高压终端装置便于电缆的连接，低压绕组终端装置便于母排系统的连接。
SCB11 10kV干式变压器技术文件
SCB11干式变压器采购项目10kV干式变压器设备招标技术规范书1、概述1.1本技术文件规定了XXXXXXXXXXXXXX供配电项目中SCB11干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
本次招标为XX台SCB11变压器。
变压器档次应同等或优于上海ABB变压器有限公司、广州西门子变压器有限公司、苏州施耐德变压器有限公司的产品，上海通用电气广电有限公司生产的变压器，不接受OEM贴牌方式生产的变压器产品。
1.2 本技术文件的技术要求、数据表及附件是所招标设备设计和制造的最低要求。
招标设备的设计、制造及试验应符合国家、国际行业标准和规范的最新版本中的有关规定。
1.3 投标人报价所选用的技术应先进可靠，并具有成功运行业绩。
且在工业化生产实践中证明是先进可靠的，能保证设备在长周期、满负荷条件下稳定运行。
1.4 遵循本技术文件说明的任一条款均不能认为可以解除投标人对所供货物应承担的责任。
当投标人认为招标人的招标文件有相互矛盾时，应尽快以书面形式通知招标人，以便及时澄清。
1.5 所有投标文件和中标后所提供的图纸资料必须采用中文编制。
设计图纸和文件采用的计量单位是国际通用标准计量单位。
1.6 投标人的供货应遵循本技术文件提出的要求，如有偏离应取得招标人的书面认可。
1.7 投标人如果没有以书面形式对本技术文件的条文提出异议，招标人可以认为投标人完全满足本技术文件的要求。
1.8 招标人对上述图纸和资料的认可，不能解除投标人应满足招标人订货单中所要求的责任。
1.9 投标人应遵守并执行中华人民共和国国家技术监督局或行业部门发布实施的有关标准、规范、并在报价文件中列出主要技术标准规范一览表。
1.10 指定品牌制造商应具有设计、制造许可证。
1.11 招标人如发现投标人所提供的设备和材料低于合同规定的标准时，有权要求投标人进行更换，费用由投标人自负。
1.12 招标人有权在招标过程中因设计等原因对参数做局部的修改和调整。
SCB10-250KVA干式变压器
SCB10-250KVA干式变压器SCB10系列环氧树脂浇注干式配电变压器高低压线圈都由薄层环氧树脂浇注，绝缘性能好，抗短路能力强，耐雷电冲击水平高。
浇注所采用的环氧树脂性能好，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保。
型号含义：SCB10-□/□-0.4S:三相干式电力变压器C:树脂浇注式B:箔绕线圈10:性能水平代号□/□:额定容量KVA/电压等级KVSCB10-250KVA干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。
低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。
SCB10-250KVA干式变压器的外壳使用美观耐用的不锈钢材质，对变压器作进一步的安全保护，防护等级达IP20及IP23。
★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障；★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。
另外,可提供设计其他防护等级或材料的保护外壳。
该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
由于该系列产品具有“三低三高”的显著特点，即低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度，因而SCB10-250KVA干式变压器是新一代城市电网改造的环保产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
浇注线圈的整体机械强度好，耐受短路的能力较油浸式或其他类干式变压器强。
由于环氧树脂的耐压强度较之空气要高出许多（约3.5-4倍），介电常数值也是环氧树脂高于空气，耐受冲击过电压的性能好，基准冲击水平（BIL）值高。
SCB10干式变压器参数
当前位置：电力变压器干式电力变压器卜SCB1C干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家：安德利（中国驰名商标）认证：CCC,IS09001,终身质保欢迎来电咨询：（选型样本）关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。
产品具有可靠性高，使用寿命长的特点。
根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
-：执行标准—2007干式电力变压器T10228-2008干式电力变压器技术参数和要求T17211 — 1998干式电力变压器负载导则电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙T10008-2004 6〜500KV级变压器声级T56009-1998干式电力变压器产品质量分等三：型号参数电压等级P ）额定容B （kVA ）讨能水平代号 第 绕线馬杭菸Mi 丄【SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的 SCB10系列，可选择带有载调压功三相变压貉能的 SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择 35KV, 10KV, 6KV (一般每个等级还可分为几档)低压侧电压可选择10KV, 6KV,,等特殊要求，可定制升压变压器最常见的10KV 系列型号如下：SCB10-10/10 , SCB10-20/10 , SCB10-30/10 , SCB10-50/10 , SCB10-63/10 , SCB10-80/10 ,SCB10-100/10SCB10-125/10, SCB10-160/10, SCB10-200/10 , SCB10-250/10 , SCB10-315/10 , SCB10-400/10 SCB10-500/10 , SCB10-630/10 , SCB10-800/10 , SCB10-1000/10 , SCB10-1250/10 , SCB10-1600/10SCB10-2000/10 , SCB10-2500/10四：性能特点 变压器与SCB9型相比，空载损耗、空载电流和噪声更低。
SCB10-2500KVA10KV环氧树脂浇注干式变压器 2
SCB10-2500KVA/10KV/0.4KV环氧树脂浇注干式变压器SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。
由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2. 阻燃、防爆、不污染环境。
缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。
间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高。
5. 线圈内外侧树脂层薄，散热性能好。
冷却方式一般采用空气自然冷却。
对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7. 损耗低，节电效果好，运行经济，可免维护。
8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。
环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。
所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。
阻燃、防潮、防爆无污染安全，难燃防火，无污染，。
抗短路能力强，耐雷电冲击水平高。
免维护、安装简便、综合运行成本低。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保护报警装置。
在强迫风冷时可使额定容量超40%左右。
可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。
加工定制：是应用范围：电力频率特性：低频电源相数：三相铁心形状：E型冷却形式：干式防潮方式：灌封式冷却方式：风冷式外形结构：立式电压比：10000（V）额定功率：50（KVA）SCB10-2500KVA/10KV环氧树脂浇注干式变压器型号参数规格商标华恒型号SCB10-2500KVA结构形式环氧树脂浇注干式电力变压器绕组数三相规格容量2500KVA 电压等级10-0.4(KV)冷却方式AN/AF 调压方式无励磁调压联接组标号Dyn11/Yyn0 短路阻抗6%SCB10-2500KVA干式变压器执行标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SCB10-250KVA/10KV/0.4KV环氧树脂浇注干式变压器
SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。
由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：
1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2. 阻燃、防爆、不污染环境。
缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。
间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高。
5. 线圈内外侧树脂层薄，散热性能好。
冷却方式一般采用空气自然冷却。
对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7. 损耗低，节电效果好，运行经济，可免维护。
8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。
环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。
所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。
阻燃、防潮、防爆无污染安全，难燃防火，无污染，。
抗短路能力强，耐雷电冲击水平高。
免维护、安装简便、综合运行成本低。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保护报警装置。
在强迫风冷时可使额定容量超40%左右。
可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。
加工定制：是应用范围：电力
频率特性：低频电源相数：三相
铁心形状：E型冷却形式：干式
防潮方式：灌封式冷却方式：风冷式
外形结构：立式电压比：10000（V）
额定功率：50（KVA）
SCB10-250KVA/10KV环氧树脂浇注干式变压器型号参数规格
商标华恒型号SCB10-250KVA
结构形式环氧树脂浇注干式电力变压器绕组数三相
规格容量250KVA 电压等级10-0.4(KV)
冷却方式AN/AF 调压方式无励磁调压
联接组标号Dyn11/Yyn0 短路阻抗6%
SCB10-250KVA干式变压器执行标准。
使用场所及条件。
性能特点
1.SCB10变压器与scb10型相比,空载损耗、空载电流和噪声更低。
2.安全,防火,无污染,可直接运行于负荷中心。
3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。
4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。
5.防潮性能好,适应高湿度和其它恶劣环境中运行。
6.可配备完善的温度监测和保护系统。
采用智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。
7.体积小,重量轻,占地空间少,安装费用低。
SCB10-1600/10-0.4干式变压器执行标准：
GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求
GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
JB/T10008-2004 6~500KV级变压器声级
JB/T56009-1998 干式电力变压器产品质量分等
SCB10-250KVA/10KV环氧树脂浇注干式变压器干式变压器特点及结构
相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。
特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
1、环氧树脂浇注干式变压器的温度控制系统
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
2、环氧树脂浇注干式变压器的防护方式
根据使用环境特征及防护要求，干式变压器可选择不同的外壳。
通常选用IP23防护外壳，可防止直径大于6mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。
若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。
但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
3、环氧树脂浇注干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%。
适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
4、环氧树脂浇注干式变压器的过载能力
干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
