SCB10-400KVA10KV环氧树脂浇注干式变压器 8
干式变压器SCB10

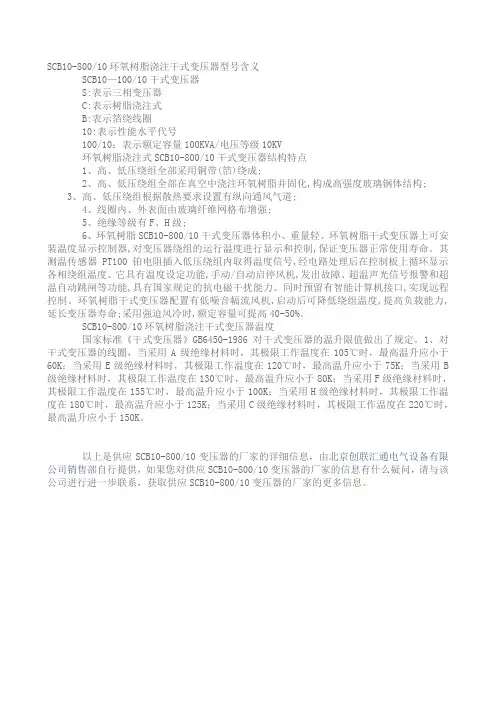

SCB10-800/10环氧树脂浇注干式变压器型号含义SCB10—100/10干式变压器S:表示三相变压器C:表示树脂浇注式B:表示箔绕线圈10:表示性能水平代号100/10：表示额定容量100KVA/电压等级10KV环氧树脂浇注式SCB10-800/10干式变压器结构特点1、高、低压绕组全部采用铜带(箔)绕成;2、高、低压绕组全部在真空中浇注环氧树脂并固化,构成高强度玻璃钢体结构;3、高、低压绕组根据散热要求设置有纵向通风气道;4、线圈内、外表面由玻璃纤维网格布增强;5、绝缘等级有F、H级;6、环氧树脂SCB10-800/10干式变压器体积小、重量轻。
环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温度进行显示和控制,保证变压器正常使用寿命。
其测温传感器PT100铂电阻插入低压绕组内取得温度信号,经电路处理后在控制板上循环显示各相绕组温度。
它具有温度设定功能,手动/自动启停风机,发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规定的抗电磁干扰能力。
同时预留有智能计算机接口,实现远程控制。
环氧树脂干式变压器配置有低噪音幅流风机,启动后可降低绕组温度,提高负载能力,延长变压器寿命;采用强迫风冷时,额定容量可提高40-50%。
SCB10-800/10环氧树脂浇注干式变压器温度国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。
1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，最高温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。
SCB变压器技术规范书
SCB10型干式变压器技术规范书一、总则1.1本设备技术协议适用东营斯恩威水务有限公司污水处理厂一期项目，它提出了干式变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术协议所使用的标准如与卖方所执行的标准不一致时，按较高的标准执行。
1.3本设备技术协议未尽事宜，由买卖双方协商确定。
二、使用环境要求：2.1.应遵循现行的主要标准2.2.环境条件及工况（东营地区）：2.2.1 最高气温：+39.2℃2.2.2 最低气温：-19.3℃2.2.3 年平均气温：+12～13℃2.2.4 室内温度：-5℃～40℃2.2.5 海拔高度：300m以下2.2.6 安装场所：户内2.2.7 相对湿度：最大95％，无冷凝三、数量：2台四、基本技术参数：3.1干式变压器，规格为：SCB10环氧树脂浇注型干式变压器。
3.2 输入电压：10000V交流，3相，50HZ（±2%）输出电压：400V交流，3相，50HZ（±2%）3.3变压器绕制缠绕材料：高、低压绕组都采用全铜箔缠绕3.4阻抗：变压器的阻抗≥6% 绝缘等级：F级3.5变压器最高温度：155℃/155℃（初级和次级）3.6原边三档±5%可调散热风速流量：≥2.4 m3/S3.7硅钢片材质：优质高导磁冷轧晶粒取向硅钢片，铁芯片无穿孔，采用武钢产品。
3.8类型：干式设计：相移3.9容量2500KVA 2台初级电压线圈：三角形3线次级电压线圈：单绕组连接组别分别为：D/ yn11，Δ/Y3.12防护等级：IP203.13现场位置：室内五、供货要求：1、变压器为壳式安装方式，外壳为冷轧钢板（上海宝钢），喷塑：根精品文档. 据RAL7032色标配色。
变压器选用ABB、许继集团、广东顺特变压器、钱江电气的产品。
2、提供国家变压器质量监督检验中心同类型产品检验报告和产品说明书。
3、环氧树脂浇注变压器，高低压绕组均为铜箔，使用高精度箔绕机绕制。
SCB10干式变压器参数
当前位置：电力变压器卜干式电力变压器►SCB10干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家:安德利（中国驰名商标）认证：CCC,IS09001,终身质保欢迎来电咨询：SCB10.pdf （选型样本）关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介，采用先进的SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学生产检测设备按严格的工艺生产而成。
产品具有可靠性高使用寿命长的特点。
根据不同的使用J环境，可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
J二：执行标准1. GB1094.11 —2007干式电力变压器2GB/T10228-2008 干式电力变压器技术参数和要求3. GB/T17211 —1998干式电力变压器负载导则4. GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙5. JB/T10008-2004 6〜500KV 级变压器声级6. JB/T56009-1998干式电力变压器产品质量分等三：型号参数电压等级（kV）额定容&（kVA）并能水平代号第绕线馬三相变压翳SCB10干式变压器（SCB10变压器）的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV（一般每个等级还可分为几档）低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器最常见的10KV系列型号如下：SCB10-10/10 ，SCB10-20/10 ，SCB10-30/10 ，SCB10-50/10，SCB10-63/10 ，SCB10-80/10 ，SCB10-100/10SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10 ，SCB10-630/10 ，SCB10-800/10 ，SCB10-1000/10 ，SCB10-1250/10 ，SCB10-1600/10SCB10-2000/10 ，SCB10-2500/10四：性能特点，空载损耗、空载电流和噪声更低。
scb环氧树脂树脂绝缘干式变压器箱变高低压结构
SCB环氧树脂树脂绝缘干式变压器箱变高低压结构一、介绍SCB环氧树脂树脂绝缘干式变压器箱变是一种新型的电力变压器，以其优异的绝缘性能和稳定的运行特性，广泛应用于配电系统中。
本文将介绍SCB环氧树脂树脂绝缘干式变压器箱变的高低压结构，旨在帮助读者更好地了解这一领域的知识。
二、SCB环氧树脂树脂绝缘干式变压器箱变的基本结构SCB环氧树脂树脂绝缘干式变压器箱变包括高压侧和低压侧两部分，每个部分都具有特定的结构和功能。
1. 高压侧结构高压侧主要由高压绕组和高压隔离间隔组成。
高压绕组由高压绕组线圈和绝缘绝缘结构组成，其作用是将输入的高压电能转换为磁能，并将其导出到高压隔离间隔。
高压隔离间隔主要由高压侧的绝缘材料组成，其作用是将高压部分与低压部分有效地隔离，确保电力变压器的安全运行。
2. 低压侧结构低压侧主要由低压绕组和低压绝缘隔离间隔组成。
低压绕组由低压绕组线圈和绝缘结构组成，其作用是将高压侧输出的磁能再次转换为电能，并将其输送到配电系统中。
低压绝缘隔离间隔主要由低压侧的绝缘材料组成，起到与高压隔离间隔类似的作用，确保低压部分与外部环境的安全隔离。
三、SCB环氧树脂树脂绝缘干式变压器箱变的特点SCB环氧树脂树脂绝缘干式变压器箱变具有以下几个显著的特点：1. 高绝缘性能SCB环氧树脂树脂绝缘干式变压器箱变采用环氧树脂绝缘材料，具有优异的绝缘性能，能够有效隔离高压和低压部分，确保电力系统的安全稳定运行。
2. 防潮防尘SCB环氧树脂树脂绝缘干式变压器箱变采用干式绝缘结构，能够有效防止潮气和灰尘的侵入，延长了设备的使用寿命。
3. 低噪音SCB环氧树脂树脂绝缘干式变压器箱变采用无载荷分接开关和低噪音技术，能够降低操作噪音，提高使用舒适度。
4. 节能环保SCB环氧树脂树脂绝缘干式变压器箱变采用新型材料和工艺，具有节能环保的特点，符合现代社会对环保节能的需求。
四、结语SCB环氧树脂树脂绝缘干式变压器箱变作为一种新型的电力变压器，在能源领域具有重要的意义。

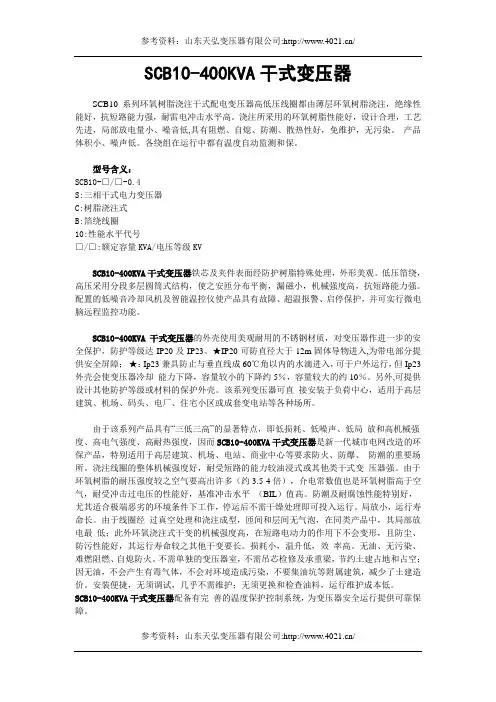

SCB10-400KVA干式变压器
SCB10-400KVA干式变压器SCB10系列环氧树脂浇注干式配电变压器高低压线圈都由薄层环氧树脂浇注，绝缘性能好，抗短路能力强，耐雷电冲击水平高。
浇注所采用的环氧树脂性能好，设计合理，工艺先进，局部放电量小、噪音低,具有阻燃、自熄、防潮、散热性好，免维护，无污染。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保。
型号含义：SCB10-□/□-0.4S:三相干式电力变压器C:树脂浇注式B:箔绕线圈10:性能水平代号□/□:额定容量KVA/电压等级KVSCB10-400KVA干式变压器铁芯及夹件表面经防护树脂特殊处理，外形美观。
低压箔绕，高压采用分段多层圆筒式结构，使之安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
配置的低噪音冷却风机及智能温控仪使产品具有故障、超温报警、启停保护，并可实行微电脑远程监控功能。
SCB10-400KVA干式变压器的外壳使用美观耐用的不锈钢材质，对变压器作进一步的安全保护，防护等级达IP20及IP23。
★IP20可防直径大于12m固体导物进入,为带电部分提供安全屏障；★：Ip23兼具防止与垂直线成60℃角以内的水滴进入，可于户外运行，但Ip23外壳会使变压器冷却能力下降，容量较小的下降约5％，容量较大的约10％。
另外,可提供设计其他防护等级或材料的保护外壳。
该系列变压器可直接安装于负荷中心，适用于高层建筑、机场、码头、电厂、住宅小区或成套变电站等各种场所。
由于该系列产品具有“三低三高”的显著特点，即低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度，因而SCB10-400KVA干式变压器是新一代城市电网改造的环保产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
浇注线圈的整体机械强度好，耐受短路的能力较油浸式或其他类干式变压器强。
由于环氧树脂的耐压强度较之空气要高出许多（约3.5-4倍），介电常数值也是环氧树脂高于空气，耐受冲击过电压的性能好，基准冲击水平（BIL）值高。
SCB10干式电力变压器说明书 HY
树脂绝缘干式电力变压器SC(B)10—30~2500/10使用说明书台州市黄岩宏业变压器厂SC(B)10系列环氧树脂绝缘干式电力变压器使用说明书本使用说明书适合于本厂生产的SC(B)10型,环氧树脂绝缘干式电力变压器(以下简称变压器)。
1.产品概述①变压器产品型号的含义S C(B) 10 —□/ □额定电压(kV)额定容量(kVA)性能水平代号成型固体(浇注式)(B)为低压箔式三相—1—②产品的主要用途和适用范围变压器具有难燃、防尘及耐潮功能，产品安全可靠、节约电能、维修简单等优点，能深入负荷中心特别适用于高层建筑、机场、车站、码头、工矿企业及隧道的输配电，尤其十分适合组成成套配电站。
从经济性和适应环境性等方面，本变压器更具有广泛的发展前景，在某些场合中已取代油浸式变压器。
③变压器的使用环境规定如下：a. 环境温度最高气温+40℃最低气温-5℃最高日平均气温+30℃最高年平均气温+20℃b.海拔高度海拔高度不超过1000Mc.空气相对最大湿度当空气温度为+25℃时，相对湿度不超过90%—2—2.产品结构特点①变压器铭牌冷却方式栏内标注"AN"为空气自冷式，"AF"为强风冷却。
变压器低压线圈由铜导体构成，高压线圈由铜导线绕成，外浇环氧树脂为其保护层，因此具有良好的耐电性和机械性能。
②铁心由优质冷轧的晶粒取向硅钢片制成，采用全斜多级接缝结构叠装以降低空载损耗及减小空载电流，绕组和铁心及高、低压绕组间用特殊硅橡胶件作为缓冲以防止共振，并能因此降低噪声。
③高压线圈各相中部有分接线端子引出。
根据铭牌分接要求可调节到各种电压值。
④变压器附有接地螺栓，以供运行中变压器安全接地。
3.使用和维护①变压器在安装前必须确认电源电压与产品铭牌所规定电压、频率、相数一致。
②变压器安装的绝缘距离要求a、高压端裸露接线端对地绝缘距离按相关电气规范、标准规定；b、高压浇注线圈外侧对地最小绝缘距离：6kV 电压等级50mm10kV电压等级75mm③变压器运行于额定容量，电压最大值不超过额定分接的5%时，可连续运行。
SCB10-2000KVA10KV环氧树脂浇注干式变压器
SCB10-2000KVA/10KV环氧树脂浇注干式变压器SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。
由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2. 阻燃、防爆、不污染环境。
缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。
间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高。
5. 线圈内外侧树脂层薄，散热性能好。
冷却方式一般采用空气自然冷却。
对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7. 损耗低，节电效果好，运行经济，可免维护。
8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。
环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。
所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。
阻燃、防潮、防爆无污染安全，难燃防火，无污染，。
抗短路能力强，耐雷电冲击水平高。
免维护、安装简便、综合运行成本低。
产品体积小、噪声低。
各绕组在运行中都有温度自动监测和保护报警装置。
在强迫风冷时可使额定容量超40%左右。
可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。
加工定制：是应用范围：电力频率特性：低频电源相数：三相铁心形状：E型冷却形式：干式防潮方式：灌封式冷却方式：风冷式外形结构：立式电压比：10000（V）额定功率：50（KVA）SCB10-2000KVA/10KV环氧树脂浇注干式变压器型号参数规格商标华恒型号SCB10-2000KVA结构形式环氧树脂浇注干式电力变压器绕组数三相规格容量2000KVA 电压等级10-0.4(KV)冷却方式AN/AF 调压方式无励磁调压联接组标号Dyn11/Yyn0 短路阻抗6%SCB10-2000KVA干式变压器执行标准。
SC(B)10系列树脂绝缘干式变压器
SC(B)10系列树脂绝缘干式变压器
张静
【期刊名称】《电力系统装备》
【年(卷),期】2005(000)007
【摘要】SC(B)10系列树脂绝缘干式变压器是顺特电气有限公司为适应国家城乡
电网改造、满足市场需要、提高产品性能和生产效率而开发的产品。
该系列产品满足国家标准GB／T 10228的要求，按照干式变压器性能水平代号制定原则，在
SC(B)8和SC(B)9系列干式变压器的基础上，优化并降低了空载损耗和负载损耗，同时对电磁方案和结构进行了优化设计，可广泛应用于电厂、电站、工矿企业、用户配电站等35kV以下的配电系统。
【总页数】2页(P64-65)
【作者】张静
【作者单位】无
【正文语种】中文
【中图分类】TM412
【相关文献】
1.顺特电气:SCB10-630～2500/20系列树脂绝缘干式电力变压器 [J], 李霞
2.SC(B)10系列树脂绝缘干式变压器 [J], 马亮
3.SC(B)10系列树脂绝缘干式变压器 [J], 马亮
4.SC8,DCR9系列环氧树脂绝缘干式变压器 [J], 无
5.一种新型110V/10KV环氧树脂浇注干式变压器的绝缘设计 [J], 陈逸儒
因版权原因，仅展示原文概要，查看原文内容请购买。
10kV干式配电变压器技术规范(SCB10干式变压器)
10kV干式配电变压器技术协议规范书1、干式变压器1)产品运行环境条件a)环境温度：-25～40℃b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃）c)海拔高度：≤1000m；d)地震强度：8级e)安装地点：室内2)执行标准GB1094.11-2007 干式电力变压器GB1094.1-1996 电力变压器IEC726 干式变压器GB/T10228-2008 干式变压器技术参数和要求JB/T 10088-2004 6-500 KV级电力变压器声级3)性能和特征a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。
b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值（i）绕组温升，绝缘的耐热等级为F级（ii）铁心使相邻绝缘材料不损伤的温升c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。
4) 变压器铁心铁心采用高导磁的优质晶粒定向排列的冷轧硅钢片叠制，45度全斜步进接缝，采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，有效地降低了空载损耗、空载电流及噪音；且其磁通密度保持在饱和状态以下，保证变压器额定运行时的最佳性能特性。
铁心的自动剪切、精良的装配和紧固确保变压器最小的空载损失、机械振动和噪声。
5绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。
所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。
6) 冷却系统环氧树脂浇注绝缘变压器冷却方式的设计适应于在指定环境条件下运行。
变压器配有一套带轴流风扇的通风冷却系统，冷却系统的风扇电源电压为交流220V。
7)终端装置高压终端装置便于电缆的连接，低压绕组终端装置便于母排系统的连接。
10KV干式变压器使用说明书-恒安源电气
温升数值减小 2.5％。
3 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
(4)安装场所为户内，应无严重影响变压器绝缘的气体， 严重潮湿、滴水等，不受阳光直接照射，不会被水淹没的地 方，室内保持良好通风，通风的换气量按变压器空载和负载 的总损耗计算，应不小于 4m3／kw，min。
7 全国服务热线：400-028-9001
北京恒安源电气设备有限公司 适用说明书进行。
(18)有载调压开关及控制装置的使用按专门的使用说 明书进行。
8 全国服务热线：400-028-9001
(8)变压器投入运行前应进行重复出厂试验，工频耐压 试验按 85％的出厂试验电压进行，如：10KV 产品按 24Kv，
6 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
6Kv 产品按 20Kv 的试验电压。对装有温控的低压进行耐压试 验时，应先将测温探头轻轻地拉出线圈，以免损坏温控器， 试验完毕后，装回原处。
4 全国服务热线：400-028-9001
北京恒安源电气设备有限公司
(4)整体装配由夹件、拉板、夹紧螺杆、线圈、减震降 噪声装置和垫块组成。
(5)变压器高压侧出线备有出线端子和分接端子，出线 端子在夹件上，通过环氧树脂绝缘子引出，各引出端均有符 号牌 A、B、C 标志。各分接端子在线圈浇注体上，其分接原 理图的标志牌在高压侧上夹件上，可以根据供电电压情况进 行调节，以保证变压器输出电压为额定值，防止电压过高时 出现的不正常的噪声。
(6)800kVA 及以上的底部供给可卸的滚轮，滚轮中心距 为轨距，可变换沿横轴和纵轴方向移动。630kVA 及以下设有 安装用的定位孔，孔中心距为轨距尺寸。
(7)315kVA 及以上容量的变压器可根据用户要求，安装 监测变压器运行温度的电脑温控器，测量代压线圈内部温 度，同时可安装受电脑温控器控制的强迫风冷装置，以降低 温升，延长变压器的使用寿命，或提高变压器的输出容量。 200kVA 及以下容量的变压器只安装温度显示装置。
SCB9-400／10 SCB10-400／10干式配电变压器
上海民恩电气有限公司电话：158********，QQ:969827336，联系人：刘经理SCB9-400/10SCB10-400/10干式配电变压器技术参数1）隔离变压器型号：SCB9-400/10,SCB10-400/102）变压器容量：400KVA3）变压器品牌：上海民恩4）变压比：10KV/0.4V5）输入电压：10KV6）输入额定电流：23.1A7）输出电压：0.4KV8）输出额定电流:577A9）阻抗：4%10）连接组别：Dyn11，Yd11,Yyn011）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：LI75AC35/LI0AC514）海拔高度：不超过2000mm15）冷却方式：AN或AF16）绝缘等级：F17）防护等级：IP00，IP21等18）外形尺寸：请参考咨询19）包装：木箱包装20）变压器性能：高性能21）材质：铜芯、铝芯（客户自主选择）22）设计加工周期：7个工作日23）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导一、SCB9-400/10SCB10-400/10干式配电变压器产品概述该系列环氧树脂浇注干式变压器材料优质，配方科学，采用先进的生产、检测设备按严格的工艺生产而成。
产品具有可靠性高，使用寿命长的特点.根据不同的使用环境可配置不同防护等级的外壳或不配置外壳。
适用于高层建筑、商业中心、机场隧道、化工厂、核电站、船舶等重要或特殊环境场所。
二、SCB9-400/10SCB10-400/10干式配电变压器性能特点安全防火，无污染。
可直接运行于负荷中心。
机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长。
低损耗，低噪音，节能效果明显，免维护。
散热性能好，过负载能力强，强迫凤冷时可提高容量运行。
防潮性能好，适应高湿度和其他恶劣环境中运行。
可配备完善的温度监测和保护系统。
采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机并有报警，跳闸等功能设置。
SCB10系列树脂绝缘干式变压器
功能特点
●安全，难燃防火，无污染，可直接安装在负荷中心。
●免维护、安装简便、综合运行成本低。
●防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。
●损耗低，局部放电量低、噪音小、散热能力强，强迫风冷条件下可以150%额定负载运行。
●配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
●可靠性高。
经对已投入运行的产品研究，可靠性指标已经达到国际先进水平。
结构特点
箔式线圈：低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。
箔式线圈较好地解决了低电压,大电流线圈绕产品短路应力大,安匝不平衡,散热效果差,存在绕制螺旋角,人工焊接质量不稳定的突出问题。
同时我公司绕组端部用树脂灌封，固化成型，防潮防污。
引线铜排经氩弧焊自动焊接。
温控装置：变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示相线圈各自的工作温度，并且有超温报警和跳闸功能。
型号及含义
SC(B)10系列树脂绝缘干式变压器
注：表中所列的负载损耗为不同绝缘系统在括号内参考温度下的值，表中未包括的其他绝缘系统温度下的负载损耗需根据各自的参考温度，以”-155℃（F）”绝缘系统温度的数据作参考进行相应的折算。
注：外形尺寸和重量，随要求而改变，该两项表内数据以出厂文件为准。
20kV级50kVA-2500kVA无励磁干式变压器数据表
35kV级50kVA-2500kVA无励磁干式变压器数据表。
SCB10干式变压器参数
当前位置: 电力变压器干式电力变压器SCB10干式变压器SCB10干式变压器型号:SCB10环氧树脂浇注三相干式变压器厂家:安德利(中国驰名商标)认证：CCC,ISO9001,终身质保欢迎来电咨询：SCB10.pdf(选型样本)关于此变压器选型，除了认准品牌外，总结的选型要点如下：一：产品简介SCB10环氧树脂浇注干式变压器是SCB9的更新之作。
变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。
产品具有可靠性高,使用寿命长的特点。
根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳。
SCB10变压器可作为油浸式变压器的更新换代产品,适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
二：执行标准1.GB1094.11—2007干式电力变压器2.GB/T10228-2008干式电力变压器技术参数和要求3.GB/T17211—1998干式电力变压器负载导则4.GB1094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙5.JB/T10008-2004 6~500KV级变压器声级6.JB/T56009-1998干式电力变压器产品质量分等三：型号参数SCB10干式变压器(SCB10变压器)的规格容量为10KVA-2500KVA,我工厂接受更高容量产品的定制。
变压器分类：除了普通的SCB10系列，可选择带有载调压功能的SZCB10系列变压器。
同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV(一般每个等级还可分为几档) 低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器最常见的10KV系列型号如下：SCB10-10/10，SCB10-20/10，SCB10-30/10，SCB10-50/10，SCB10-63/10，SCB10-80/10，SCB10-100/10SCB10-125/10，SCB10-160/10，SCB10-200/10，SCB10-250/10，SCB10-315/10，SCB10-400/10 SCB10-500/10，SCB10-630/10，SCB10-800/10，SCB10-1000/10，SCB10-1250/10，SCB10-1600/10SCB10-2000/10，SCB10-2500/10四：性能特点1.SCB10变压器与SCB9型相比,空载损耗、空载电流和噪声更低。
