CREO文件导入到雅图CAD中的步骤
PROE和Autocad实体图的转换
如何解决中文Pro/E工程图汉字转AutoCAD后乱码问题
ACAD中写中文转到中文版PROE的DRAWING中没任何问题。但在中文版的PROE中
Pro/Drawing出好的工程图，例如标题栏、标注说明等用到中文，不知你发现没有，当你把
1、在AutoCAD里，做好实体图，打开“文件”→“输出”，选择文件格式平板印刷（*.stl）
2、在PRO/E 零件图，打开“输入”→“共享数据”→平板印刷（*.stl）
3、进入平面编辑状态，注意工具条出现一栏“平面修改工具”
三，把PRO/E实体图转入CAD中
1、在PRO/E里，做好实体图，打开“文件”→“另存为”，选择文件格式为ACIS (*.sat),
PRO/E和Autocad实体图的转换
一、保存为ACIS (*.sat),
1、在AutoCAD里，做好实体图，打开“文件”→“输出”，选择文件格式为ACIS (*.sat),
2、在PRO/E 零件图，打开“输入”→“共享数据”→ACIS（*.sat）
3、可以对实体进行编辑了。
二、保存为平D打开后，你无论在ACAD中如何设中文字体，把它炸开（因文字由PROE
转DWG时全成图块了），都无法正常显示proe中的中文字体。
但有时又需要出一AutoCAD的DWG格式文件，怎么办呢？全部删掉重标？这样重复工作又
浪费时间，其实可以通过下面办法实现：
转时先不要直接转成DWG格式，先转成DXF格式（这样在ACAD中文字就不会成为一个图块
），再用AutoCAD打开这个DXF文件，这时此ACAD文件字体风格是纯英文字符，用Style指令
CREO导出
CREO工程图插入表时单位英寸修改为mm
方法/步骤
1.问题现象：
2.按顺序点击：
文件—准备—绘图属性
3.点击详细信息选项的更改
4.在管理选项的靠下位置找到“drawing_units”选项
5.把“drawing_units”选项的定义为“mm”,时行添加/更改
6.修改后结果
END
CREO三维图转CAD
方法/步骤
1.如下图，我们要将该三维图转成CAD工程图
2.新建绘图，模板选择为空，大小选择A4，点击确定
3.点击普通视图，选择无组合状态，点确定，然后在屏幕上点一下；在视图类型
里选择合适的视图
4.在视图显示里，显示样式改为消隐，相切边显示按默认即可
5.其他项可以不进行设置，如果需要，按要求设置即可。
点确定完成一个视图
6.选中刚创建的视图，选择投影视图，可以创建俯视图和左视图。
同样的方式将
视图改为消隐显示
7.接着，另存为文件，将类型选为dwg格式，
8.用CAD打开，发现没什么问题。

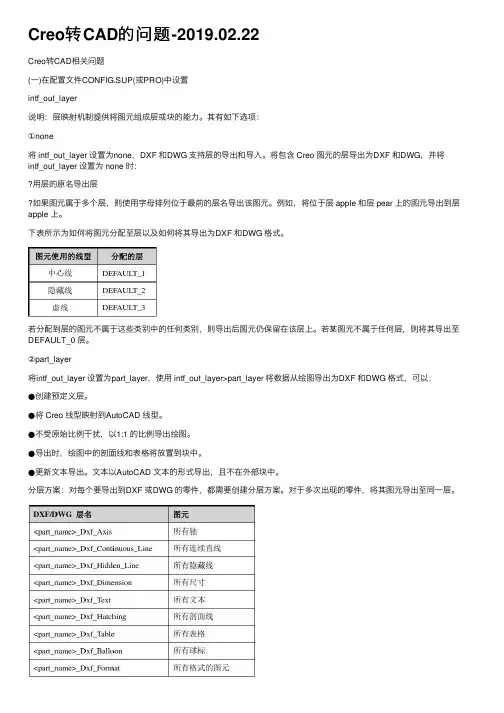

Creo转CAD的问题-2019.02.22
Creo转CAD的问题-2019.02.22Creo转CAD相关问题(⼀)在配置⽂件CONFIG.SUP(或PRO)中设置intf_out_layer说明：层映射机制提供将图元组成层或块的能⼒。
其有如下选项：①none将 intf_out_layer 设置为none，DXF 和DWG ⽀持层的导出和导⼊。
将包含 Creo 图元的层导出为DXF 和DWG，并将intf_out_layer 设置为 none 时：⽤层的原名导出层如果图元属于多个层，则使⽤字母排列位于最前的层名导出该图元。
例如，将位于层 apple 和层 pear 上的图元导出到层apple 上。
下表所⽰为如何将图元分配⾄层以及如何将其导出为DXF 和DWG 格式。
若分配到层的图元不属于这些类别中的任何类别，则导出后图元仍保留在该层上。
若某图元不属于任何层，则将其导出⾄DEFAULT_0 层。
②part_layer将intf_out_layer 设置为part_layer，使⽤ intf_out_layer>part_layer 将数据从绘图导出为DXF 和DWG 格式，可以：●创建预定义层。
●将 Creo 线型映射到AutoCAD 线型。
●不受原始⽐例⼲扰，以1:1 的⽐例导出绘图。
●导出时，绘图中的剖⾯线和表格将放置到块中。
●更新⽂本导出。
⽂本以AutoCAD ⽂本的形式导出，且不在外部块中。
分层⽅案：对每个要导出到DXF 或DWG 的零件，都需要创建分层⽅案。
对于多次出现的零件，将其图元导出⾄同⼀层。
③block_layer将intf_out_layer设置为block_layer，使⽤intf_out_layer > block_layer，可将绘图的元件(零件)、符号、组(对于每个视图) 和表导出为AutoCAD 的块。
块以如下⽅式转化：●⽤户定义符号转变为命名块。
符号实例转变为单独的块。
默认块名称为_。
●“绘图”和“布线图”中创建的⽤户定义组转变为命名块。

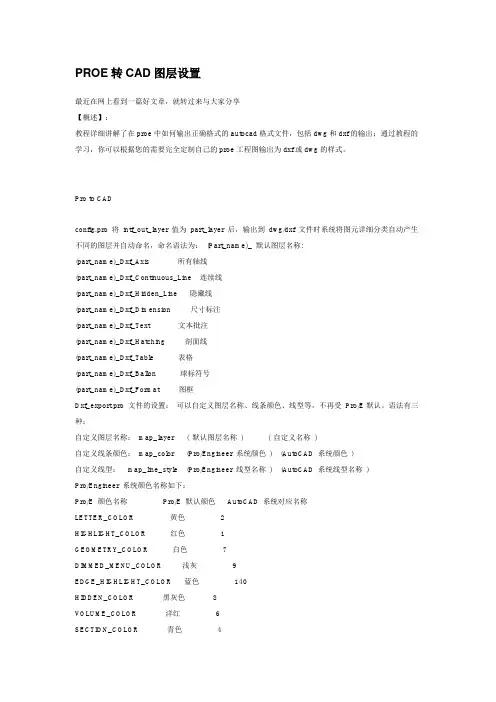

CREO转CAD图层设置
PROE转CAD图层设置最近在网上看到一篇好文章，就转过来与大家分享【概述】：教程详细讲解了在proe中如何输出正确格式的autocad格式文件，包括dwg和dxf的输出；通过教程的学习，你可以根据您的需要完全定制自己的proe工程图输出为dxf或dwg的样式。
Pro to CADconfig.pro 将intf_out_layer 值为part_layer 后，输出到dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为：(Part_name)_ 默认图层名称:(part_name)_Dxf_Axis 所有轴线(part_name)_Dxf_Continuous_Line 连续线(part_name)_Dxf_Hidden_Line 隐藏线(part_name)_Dxf_Dimension 尺寸标注(part_name)_Dxf_Text 文本批注(part_name)_Dxf_Hatching 剖面线(part_name)_Dxf_Table 表格(part_name)_Dxf_Ballon 球标符号(part_name)_Dxf_Format 图框Dxf_export.pro 文件的设置：可以自定义图层名称、线条颜色、线型等，不再受Pro/E默认。
语法有三种：自定义图层名称：map_layer ( 默认图层名称) ( 自定义名称)自定义线条颜色：map_color (Pro/Engineer 系统颜色) (AutoCAD 系统颜色)自定义线型： map_line_style (Pro/Engineer 线型名称) (AutoCAD 系统线型名称)Pro/Engineer 系统颜色名称如下：Pro/E 颜色名称Pro/E 默认颜色 AutoCAD 系统对应名称LETTER_COLOR 黄色 2HIGHLIGHT_COLOR 红色 1GEOMETRY_COLOR 白色7DIMMED_MENU_COLOR 浅灰9EDGE_HIGHLIGHT_COLOR 蓝色140HIDDEN_COLOR 黑灰色 8VOLUME_COLOR 洋红 6SECTION_COLOR 青色 4SHEETMETAL_COLOR 绿色 3CURVE_COLOR 褐色40BACKGROUND_COLOR 深蓝色 5Pro/Engineer 系统线型名称：隐藏线 Hidden实线Geometry导引线 Leader虚线PhantomPro to cAD 2中心线 CenterlineAutoCAD 系统的颜色是用数字作名称的系统颜色名称红色 1黄色 2绿色 3青色 4深蓝 5洋红 6白色 7深灰色 8浅灰色 9... ...AutoCAD 系统的线条样式：实线 Solidline虚线 Dashed中心线 Center点画线 Dashdot双点画线Divide点线 dot... ...例如：希望所有的尺寸线转到AutoCAD 后自动形成一个图层dim ，只要在文件中写一行：map_layer Dxf_dimension _dim记住编辑好Dxf_export.pro 文件后，此文件的路径在config.pro里设置参数,：dxf_export_mapping_file =X：\。
Creo2.0 草绘其他命令(基线标注、检查、导入CAD等)
Creo2.0 草绘其他命令（基线标注、检查、导入CAD等）一、添加文本单击草绘工具栏中的“创建文本”按钮，然后在工作区通过单击两点画一条直线（直线确定了文本的高度和方向），此时会弹出“文本”对话框。
在“文本行”下方的文本框中输入要添加的文字，单击“确定”按钮即完成文本创建长度比：可以在文本框中直接输入文本的长宽比例值，也可以通过拖动后面的滚动条调整该值的大小。
斜角：可以在文本框中直接输入文本的斜角值（即文字的倾斜角度值），也可以通过拖动后面的滚动条来调整该值的大小。
沿曲线放置：如果要沿某条曲线放置文本，请选中此项。
字符间距处理：选中该项后，系统会自动调整文本中字符之间的距离。
在放置文字时，不同的师表点击方式，所产生的文字方向和角度是不同的，如下图选择沿曲线放置，即可是文字按照指定曲线摆放二、周长标注周长标注是的我们可以根据自己的需要，通过调节部分变量的值而达到我们的预期效果。
选择周长命令后，选择如下四条变确定后，选择驱动尺寸图中显示了变量和周长，通过改变周长，系统会自动改变变量的值三、基线标注标注以下基线，选择底边为基准，方式为水平确定完成按以下方式进行顺序标注，纵向采用相同方式最终效果四、检查重叠几何，显示重叠的曲线，避免草图错误突出显示开放端，当草图需要闭合的时候非常实用，不需要自己查找着色封闭环，如果所绘界面形成封闭端口，系统将着色显示五、导入CAD图纸本帖隐藏的内容现在CAD图纸中删除标注以及中心线等辅助线，如下图选择文件系统命令，完成导入完成当遇到复杂的CAD图形转三维时，可以省去大量的标注时间，快速完成产品造型。
PROE5.0转AUTOCAD的两个实用小技巧
PROE5.0转AUTOCAD的两个实用小技巧
PROE转AUTOCAD的时候，经常遇到两种情况：1转入AUTOCAD的颜色为黄色和蓝色
2 PROE里面标注的尺寸转入AUTOCAD后不再同一个图层，这样修改字体和颜色比较麻烦。
解决办法：1在PROE转入AUTOCAD之前，在PROE工程图界面下将背景颜色设置为白色，“视图”——“显示设置”“系统颜色”——“布置”选择白底黑色。
2. 在层下新建立一个图层，起一个方便记忆的英文名字，比如CHICUN，这时候不要点确定（重要），过滤器设置为“尺寸”，然后框选全部标注尺寸，点确定。
然后保存副本选择DWG格式，AUTOCAD版本选择2000，在“图元”下选择“勾画全部字体”；在“杂项”下选择“作为块（必须的）”“排样和基于视图”；在“属性”下选择“层”将刚才新建立的英文图层CHICUN，在DWG一栏改为中文名称“标注层”，这样就可以在AUTOCAD中打开时有一个“标注层”，所有的尺寸都放置于该层下，然后修改文本样式和标注样式即可。
CREO转CAD图层设置
最近在网上看到一篇好文章，就转过来与大家分享【概述】：教程详细讲解了在proe中如何输出正确格式的autocad格式文件，包括dwg和dxf的输出；通过教程的学习，你可以根据您的需要完全定制自己的proe工程图输出为dxf或dwg的样式。ProtoCAD config.pro将intf_out_layer值为part_layer后，输出到dwg/dxf文件时系统将图元详细分类自动产生不同的图层并自动命名，命名语法为：(Part_name)_默认图层名称:(part_name)_Dxf_Axis所有轴线(part_name)_Dxf_Continuous_Line连续线(part_name)_Dxf_Hidden_Line隐藏线(part_name)_Dxf_Dimension尺寸标注(part_name)_Dxf_Text文本批注(part_name)_Dxf_Hatching剖面线(part_name)_Dxf_Table表格(part_name)_Dxf_Ballon球标符号(part_name)_Dxf_Format图框Dxf_export.pro文件的设置：可以自定义图层名称、线条颜色、线型等，不再受Pro/E默认。语法有三种：自定义图层名称：map_layer (默认图层名称) (自定Pro/Engineer系统颜色) (AutoCAD系统颜色)自定义线型：map_line_style (Pro/Engineer线型名称) (AutoCAD系统线型名称)Pro/Engineer系统颜色名称如下：Pro/E颜色名称Pro/E默认颜色AutoCAD系统对应名称LETTER_COLOR黄色2 HIGHLIGHT_COLOR红色1GEOMETRY_COLOR白色7 DIMMED_MENU_COLOR浅灰9EDGE_HIGHLIGHT_COLOR蓝色140 HIDDEN_COLOR黑灰色8 VOLUME_COLOR洋红6SECTION_COLOR青色4SHEETMETAL_COLOR绿色3 CURVE_COLOR褐色40BACKGROUND_COLOR深蓝色5 Pro/Engineer系统线型名称：隐藏线Hidden实线Geometry导引线Leader虚线Phantom ProtocAD2中心线CenterlineAutoCAD系统的颜色是用数字作名称的系统颜色名称红色1黄色2绿色3青色4深蓝5洋红6白色7深灰色8浅灰色9 ... ... AutoCAD系统的线条样式：实线Solidline虚线Dashed中心线Center点画线Dashdot双点画线Divide点线dot ... ...例如：希望所有的尺寸线转到AutoCAD后自动形成一个图层dim，只要在文件中写一行：map_layerDxf_dimension_dim记住编辑好Dxf_export.pro文件后，此文件的路径在config.pro里设置参数,：dxf_export_mapping_file =X：\。。\Dxf_export.pro
PROE转CAD
PROE转CAD由于不同软件中的单位精度和计算方式的不同，当PROE中工程图转入到CAD时，尺寸往往不是原来的尺寸了，我根据自己的经验，总结两种方法解决这个问题第一种方法：1、在PROE中建模前单位设置为公制2、打开选项，找到dxf_out_drawing_scale设置其为yes(输入CAD中必设）3、在工程图中选高级_绘图设定_drawing_units的值为cm4、另存为中类型选.dxf（可以保存文本图层信息）或者.dwg 格式都可以第二种方法1、在PROE中出好工程图，不标尺寸2、输入CAD中3、使用CAD中的参照缩放，将图形整体缩放为PROE中的尺寸即可PROE导入AUTOCAD文件的方法PROE导入AUTOCAD文件的快捷方法在实际建模的时候，经常用到将cad的图形导入到proe中，方便进行三维的建模。
导入的时候经常不能准确地定中心，因此就解决这些情况提出小小的建议作为参考。
将autocad的文件保存为dxf，然后将其导入proe。
步骤如下：1、打开autocad，将图形所需的中心点定位到（0，0），移动图形到零点。
目的是为了导入proe后能够将图形的中心定位到基准坐标系统，防止图形的走位。
1在proe中有一个drawing_dxf_out的变量，将其值从默认值改为0或者1（不好意思，忘了默认值是0还是1）。
尺寸差了25.4倍吧?这是因为proe默认是英制单位的.你可以在proe中直接修改单位再导出:alt+e,t,选单位,然后添加新单位,单位系统使用mm,kg,s,c;然后设为当前单位并转换模型.也可以在autocad里缩放个25.4的倍数工程图中的一般设置先必须设置绘图设置单位drawing_units mm(设置单位后工程图转CAD时候比例为1:1 在CAD中标住就不回出现尺寸不对的)设置绘图设置单位drawing_units mm方法是先画一条起点为（0，0）的辅助直线，然后将图形移动捕捉到（0，0）点。
ProE工程图转AUTOCAD的解决线宽的技巧
ProE工程图转AUTOCAD的解决线宽的技巧PRO/E工程图转到CAD中,总是出现这样那样的毛病PRO/E毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样,图层分得也不是很清楚,等等要想解决这些问题,你只需将config.pro 中的intf_out_layer 的值设为part_layer就好啦!工程图转成DXF格式后,在CAD中你就可以随意编辑线宽啦!PROE工程图中使用GB2312仿宋体的方法在drawing>>advanced>>draw setup>>modify val 中设置，在Drawing-Detail-Modify-Text-Text height中可以修改字体大小，至于字体，2000i 支持True Type 字体。
1.如果想直接调用windows系统的字体，在config.pro按如下的方法设置pro_font_dir C:WINNTFonts（假设win2k系统装在c盘）C:WINdowsFonts（假设winXP系统装在c盘）2.如果想默认就是仿宋体，就在dtl文件里面设置为：default_font simfang注：1、2两条配合使用的。
使用图纸设置文件（Drawing Setup Files）图纸设置文件和config.pro 文件类似，它可以控制图纸的很多属性，就象config.pro 文件控制当前Pro/E session 的很多属性一样。
图纸设置文件和config.pro 文件的主要不同是：config.pro 文件控制当前的整个Pro/E session，而每一张图纸都可以有自己的图纸设置文件，两张不同的图纸的图纸设置文件可能完全不同。
下面介绍如何修改图纸设置文件以及如何使用一个图纸设置文件作为你新建图纸后的缺省的参数设置。
步骤要修改图纸设置选项，从DRAWING 菜单选择Advanced, Set Up, Draw Setup ，然后从DTL SETUP菜单选择Modify Val 。
proe转cad工程图的图层设置问题
Pro-e工程图转autocad工程图(捉摸了好几天）由于PRO／E系统采用单一数据库管理，因此工程图与对应的实体模型是相互关联的，如果在工程图中修改了尺寸，那么这些修改会在对应的零件模型中体现出来；相反的，如果对零件模型进行了修改，那么对应的工程图中也会做同样的修改(同样工程图中的各个视图的尺寸也是相关联的)。
因此考虑如果能将Pro-E的工程图文件(．drw)输出为标准的AutoCAD 工程图DWG／DXF文件，这样就会省许多事。
甚至我们可以有这样的设计思路：掌握设计意图一在PRO／E 中三维造型一在Pro-E中生成工程图一制成标准工程图一在AutoCAD中修改工程图一输出DXF／DWG文件。
但是工程图模块作为PRO／E的一个重要组成部分，功能虽然已经十分强大，然而若是直接由pro-e 导出，其中的许多标准与国标不匹配，因此这样输出到Autocad中的工程图是不标准的，需要修改。
一、常见问题:在由Pro-E输出DXF／DWG文件时遇到最大的障碍就是线型方面的问题。
国家标准规定的各种图线分为粗、细两种，粗线的宽度b应按图的大小和复杂程度，在AutoCAD中这些问题都是由图层进行控制的。
但由Pro-E视图生成的线型是不能修改的。
如果我们可以将PRO／E中的图层和AutoCAD中的图层设置统一起来，那么很多问题就会迎刃而解。
转换的过程比较简单。
只需将文件另存为DWG格式，既可完成转换。
在Pro-E中，图层输出方式如果采取默认值的方式，当输出成DWG／DXF文件时。
只会有下列几种图层，分别是：DEFAULT_l：图元为中心线时归入此层；DEFAULT_2：图元为隐藏线时归人此层；DEFAULT_3：图元为虚线时归人此层；0层：凡是不属于上面三种线型皆归人此层；HATCHING_*：剖视图的剖面线归人此层；TABLE_*：当工程图中有表格时，归人此层；对大多数的Pro／E用户而言，这样的设置其实已经够了，然而，对于用惯AutoCAD的用户而言，这样的设置其实是不足的，例如，对于尺寸的格式，便没有归类到单独层。
Creo 3.0 ECAD-MCAD协同操作指南20190319
CREO3.0 ECAD-MCAD 协同操作指南
帮助文档
2019-3-19
0
Creo 3.0 ECAD-MCAD 协同操作指南
目录
1 ECAD 概述....................................................................................................................... 1
2.2.1 关于所有 ECAD 设计的设置 ................................................................ 1
2.2.2 关于设置快速导入的默认值 ................................................................... 3
3.1
关于设计过程中的 Creo Parametric ECAD ................................................. 16
3.2
建议的设计顺序 ............................................................................................. 17
2.4
ECAD 装配的设置 ........................................................................................ 11
2.4.1 关于 ECAD 装配的设置 ...................................................................... 11
CAD图纸导入与导出方法
CAD图纸导入与导出方法CAD（Computer Aided Design）是一种重要的设计工具，广泛应用于工程、建筑、制造等行业。
在使用CAD软件进行设计时，有时会需要导入和导出图纸以便与其他软件进行协作或者进行数据交换。
本文将介绍一些常用的CAD图纸的导入与导出方法，帮助读者更好地处理CAD设计中的数据转换问题。
1. 导入图纸在CAD软件中导入图纸的方法通常有两种：打开文件和导入文件。
- 打开文件：这是一种最常见的导入图纸的方法。
打开CAD软件后，选择"文件"->"打开"，然后在弹出的对话框中选择要导入的图纸文件，点击"打开"即可。
CAD软件会自动识别文件格式并打开对应的文件。
- 导入文件：有些CAD软件支持导入其他格式的文件，如DXF、DWG等。
要使用此方法导入图纸，选择"文件"->"导入"，然后在对话框中选择要导入的文件格式，再选中要导入的文件，点击"导入"即可。
CAD软件会将所选文件转换为CAD格式后导入。
2. 导出图纸导出图纸是将CAD设计导出为其他格式的文件，通常包括PDF、JPG、PNG等。
导出图纸的方法与导入相似，也分为打开和导出两种方法。
- 打开文件：有些软件支持直接打开CAD图纸文件，无需转换。
打开CAD软件后，选择"文件"->"打开"，然后在对话框中选择要打开的图纸文件，点击"打开"。
CAD软件会自动解析文件并打开对应的图纸。
- 导出文件：要将CAD图纸导出为其他格式的文件，选择"文件"->"导出"，然后在对话框中选择要导出的文件格式，再选择导出的文件位置和名称，点击"导出"即可。
CAD软件会将图纸转换为所选的文件格式并导出。
CREO文件导入到雅图CAD中的步骤
4.点弹出小窗Biblioteka 的确定,导出wrl格式文件Ps:如果转换不成功可能是文件名有问题，改成英文的再试试
二、wrl格式文件导入到雅图：
雅图3D窗口中-文件菜单下有“添加设计”（英文的就是Add a Design）选项，点击添加wrl 格式文件即可
雅图3d窗口中文件菜单下有添加设计英文的就是addadesign选项点击添加wrl格式文件即可
CREO文件导入到雅图CAD中的步骤
一、CREO文件导出“.wrl”格式
1.先用CREO打开你要转换的文件（**.prt）
2.点另存为中的保存副本，选择“.wrl”格式，选择保存目录后点确定会弹出一个小窗口，先不要点小窗口上的确定
creo工程图转为CAD或CAXA的方法
creo工程图转为CAD或CAXA的方法Pro/ENGINEER上机报告
基于creo渐变扫描在凸轮设计中的运用演示
尚荣聪
机自02班
200911533244
上机报告
-----基于creo渐变扫描在凸轮设计中的运用演示
背景:当需要设计凸轮时，通常是根据需要确定基圆半径，然后再根据推杆的运动规律来确定凸轮的实际轮廓。
但在课程设计的时候发现，确定行程曲线(s-δ)的运动规律简单，但在绘制行程曲线(比如说三角函数曲线、多项式函数曲线)与凸轮轮廓来说就很困难。
因此，可以利用creo里的渐变函数(trajpar)很方便的来设计绘制凸轮的轮廓。
假设:凸轮基圆半径r=100mm，凸轮厚度θ=35mm，凸轮内孔直径d=20mm。
1、现草绘出基圆
2、最主要的是创建行程曲线(s-δ)
利用命令，创建一个坐标图(假设该运动规律就是我们所设计的凸轮的从动件的运动规律)
S/mm
δ/?3、利用命令进行可变截面扫描
点击(允许截面根据参数化参考来变化)，绘制凸轮截面:
点击命令，在对话窗口中输入
sd5=evalgraph("1",360*trajpar) 关系式中使用的两个函数在命令中调用。
完成后的效果图如下:
所以，利用creo中的渐变和图形函数就可以很简单的来实现凸轮的机构设计。
ProeCreo调色板文件以及导入文件的定位技巧
ProeCreo调色板文件以及导入文件的定位技巧
很多人知道Proe/Creo的调色板，但是真正对调色板里各种草绘文件的定位方法还不是很懂。
调色板里有各种系统提供的参数化草绘，除此之外我们还可以直接将一些已经创建好的dwg、dxf和sec等文件导入进来。
以下图为例。
方法：
1.首先我们利用调色板创建一个三角形，如下图所示，其默认的定位基点位于三角形的中心，如下图所示。
我们可以将鼠标左键放到三角形的中心的基点上不松开，然后移动鼠标从而实现对三角形的移动和定位。
2.现在我们想将下图右侧的三角形的上部的顶点与左侧三角形的右下角顶点重合。
通过鼠标左键对右侧的三角形进行移动，如下图所示。
点击确定。
然而最终的结果如下图所示，我们发现最终的结果并不是我们想要的，并没有实现右侧的三角形的上部的顶点与左侧三角形的右下角顶点重合。
这是怎么回事呢？
3.其实造成上面的原因是我们没有设置好三角形的基点。
如下图所示，我们可以将鼠标右键放到三角形的中心的基点上不松开，然后移动鼠标到三角形上部的顶点上，从而将基点更改到该点上。
再次将下图右侧的三角形的上部的顶点与左侧三角形的右下角顶点移动到重合，点击勾号，完美解决问题。
4.Proe和Creo在该功能上操作方法相同。
完成。
结论：鼠标左键实现对图形的移动，鼠标右键实现对图形基点的选择。
想学习Proe/Creo实用技巧吗？。
CREO自定义模板导入说明-V0
使用Pro/E、 板导入无这六项参数，后期检 讨极其不便
层，为大型建模加速；
的参数，保证工程图出图时保持与3d模型参数一致；
种预Creo默认配置及模 板导入无这六项参数，后期检 讨极其不便
Creo自定义模板
1、模板预设好基准平面及基准轴，方便后期建模参考；
2、模板预设好常用层管理，并设定各特征自动归入层，快捷键启闭图层，为大型建模加速；
3、模板后台预设各种参数信息，通过工程图FORMAT设定，关联3d模型的参数，保证工程图出图时保持
4、按Config配置，外部数据直接使用自定义模块转换导入，生成含各种预设参数的模型，方便检讨；
