电流和电路知识点总结经典

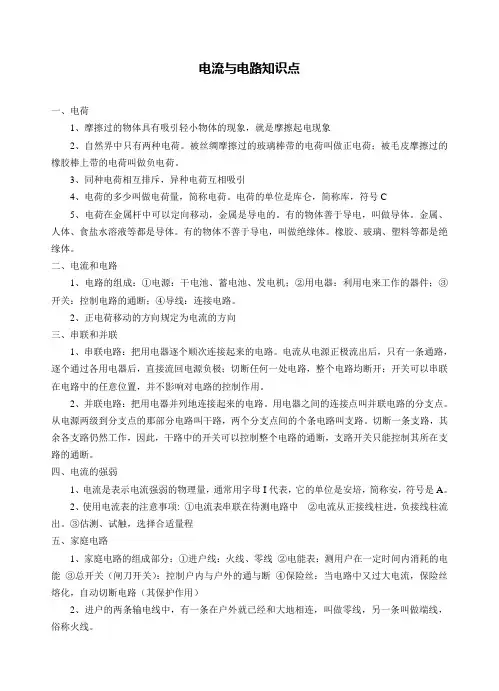

电流与电路知识点
电流与电路知识点一、电荷1、摩擦过的物体具有吸引轻小物体的现象，就是摩擦起电现象2、自然界中只有两种电荷。
被丝绸摩擦过的玻璃棒带的电荷叫做正电荷；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。
3、同种电荷相互排斥，异种电荷互相吸引4、电荷的多少叫做电荷量，简称电荷。
电荷的单位是库仑，简称库，符号C5、电荷在金属杆中可以定向移动，金属是导电的。
有的物体善于导电，叫做导体。
金属、人体、食盐水溶液等都是导体。
有的物体不善于导电，叫做绝缘体。
橡胶、玻璃、塑料等都是绝缘体。
二、电流和电路1、电路的组成：①电源：干电池、蓄电池、发电机；②用电器：利用电来工作的器件；③开关：控制电路的通断；④导线：连接电路。
2、正电荷移动的方向规定为电流的方向三、串联和并联1、串联电路：把用电器逐个顺次连接起来的电路。
电流从电源正极流出后，只有一条通路，逐个通过各用电器后，直接流回电源负极；切断任何一处电路，整个电路均断开；开关可以串联在电路中的任意位置，并不影响对电路的控制作用。
2、并联电路：把用电器并列地连接起来的电路。
用电器之间的连接点叫并联电路的分支点。
从电源两级到分支点的那部分电路叫干路，两个分支点间的个条电路叫支路。
切断一条支路，其余各支路仍然工作，因此，干路中的开关可以控制整个电路的通断，支路开关只能控制其所在支路的通断。
四、电流的强弱1、电流是表示电流强弱的物理量，通常用字母I代表，它的单位是安培，简称安，符号是A。
2、使用电流表的注意事项: ①电流表串联在待测电路中②电流从正接线柱进，负接线柱流出。
③估测、试触，选择合适量程五、家庭电路1、家庭电路的组成部分：①进户线：火线、零线②电能表：测用户在一定时间内消耗的电能③总开关（闸刀开关）：控制户内与户外的通与断④保险丝：当电路中又过大电流，保险丝熔化，自动切断电路（其保护作用）2、进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。
九年级上册物理第十一章电路和电流第二节电流和电路知识点
九年级上册物理第十一章电路和电流第二节电流和电路
知识点
电路和电流是九年级物理第十一章的重要知识点，其中涉及电流的形成、电流的方向、电路的构成以及电路的三种状态等。
以下是这一节的主要知识点：
1. 电流的形成：电荷在导体中定向移动形成电流。
电流的方向与正电荷移动的方向相同，与负电荷、电子的移动方向相反。
在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。
2. 电路的构成：一个完整的电路由电源、开关、用电器和导线构成。
电源能够提供电能；开关控制电路的通断；用电器消耗电能，将电能转化为其他形式能；导线传导电流，输送电能。
3. 电路的三种状态：通路、开路（断路）和短路。
通路是指接通的电路，此时电路中有电流通过，电路是闭合的；开路（断路）是指断开的电路，此时电路不闭合，电路中无电流；短路是指不经过用电器而直接用导线把电源正、负极连在一起的情况，此时电路中会有很大的电流，可能烧坏电源或引起火灾。
4. 串联和并联：串联是把电路元件逐个顺次连接，首尾相连的电路；并联是把电路元件并列连接的电路。
串联电路中电流只有一条路径，无干路和支路之分；并联电路中电流有两条及以上的路径，有分支点和汇合点，即有干路
和支路之分。
在串联电路中，开关控制所有用电器，各用电器相互影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器。
以上是关于九年级物理第十一章第二节电流和电路的知识点总结，供您参考。
如需更详细的信息，建议查阅教材或相关学习资料。
八年级物理上册《电流和电路》知识点归纳
八年级物理上册《电流和电路》知识点归纳1. 电流和电路的基本概念•电流的定义：电荷在单位时间内通过导体某一截面的数量。
•电路的定义：由导体、电源和接线等元件组成，能使电流沿特定路径流动的装置。
2. 电流的特性•电流的方向：电流的方向由正电荷的运动方向决定，与电子的运动方向相反。
•电流的大小：电流的大小与通过导体的电荷数量和时间的多少有关。
3. 电阻和导体•电阻的定义：导体阻碍电流流动的能力。
•导体的特点：低电阻、易导电，如金属等。
•非导体的特点：高电阻、不易导电，如塑料、橡胶等。
4. 奥姆定律•奥姆定律的表述：电流与电阻之间的关系可以用公式 I = U/R 表示，其中 I表示电流强度，U 表示电压，R 表示电阻。
•电流强度的影响因素：电压的大小和电阻的大小。
5. 串联和并联电路•串联电路的特点：电流只有一条路径可以流动，在各元件中电流强度相等，电压之和等于总电压。
•并联电路的特点：电流有多条路径可以流动，在各元件中电流强度不等，总电流等于各个元件电流之和。
6. 电功率和功率公式•电功率的定义：单位时间内电能的消耗或产生。
•功率公式：功率 P 等于电流 I 乘以电压 U，即 P = I × U。
7. 电能和电功的关系•电能的定义：带电物体具有的能量。
•电功的定义：电能的消耗或产生。
8. 多用电器并联的布线连接方法•多用电器并联的布线原理：将各用电器的正极和负极分别连接到电源的正极和负极。
•多用电器并联的优点：各用电器之间互不影响，可以独立工作。
9. 电路中的三要素•电压源：提供电流的能源。
•导线：连接电路中各元件的路径。
•电阻：控制电流强度的元件。
10. 并联电阻的计算•并联电阻的计算方法：求出各电阻的倒数之和，再取其倒数。
11. 串联电阻的计算•串联电阻的计算方法：各电阻的阻值相加。
12. 电路中的短路和开路•短路：电路中两个节点之间没有电阻。
•开路：电路中两个节点之间断开或不存在导线。
新人教版九年级物理第15章电流和电路知识点全面总结
15电流与电路一、摩擦起电1、经摩擦过的物体能吸引轻小物体。
这是因为摩擦过的物体带了“电〞，或者说带了电荷。
注意：这些实验应在枯燥的环境中进展，实验时要带上枯燥的橡胶手套并用两种不同物质制成的物体做实验。
2、摩擦起电的概念：用摩擦的方法使物体带电，叫做摩擦起电。
3、使物体带电的两种方法：〔1〕用摩擦的方法使物体带电叫做摩擦起电，这时物体带静电，能吸引轻小物体；〔2〕用接触的方法使物体带电，让一个不带电的物体接触带电的物体，那么原来不带电的物体也带上了电。
二、两种电荷1、两种电荷正电荷：用丝绸摩擦过的玻璃棒带的电荷叫做正电荷。
正电荷用“+〞号表示。
负电荷：用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。
负电荷用“-〞号表示。
2、电荷间的互相作用规律同种电荷互相排挤，异种电荷互相吸引。
注意：带电体吸引轻小物体与异种电荷间的互相吸引不同。
带正电或带负电的物体都可以吸引轻小物体，这是带电体具有的一种性质。
带异种电荷的两个物体互相吸引，这是电荷间的互相作用。
三、验电器1、验电器的构造及工作原理〔1〕验电器的构造如下图〔2〕作用：检验物体是否带电。
〔3〕原理：同种电荷互相排挤。
〔4〕使用方法：将被检验的物体与验电器的金属球接触，假如验电器的两片金属箔张开一定的角度，那么说明物体带电。
〔5〕验电器能粗略的比拟物体带电的多少。
对同一个验电器来说，金属箔张开的角度越大，物体带电越多。
〔6〕验电器检验物体带电的种类的方法：先让验电器带上某种的电荷，使两片金属箔张开一个小角度，再用被检验物体接触验电器的金属球，两片金属箔张角变大，被检验物体与验电器所带的电荷是同种电荷；金属箔的张角先闭合后张开，被检验物体与验电器所带的电荷是异种电荷。
验电器两片金属箔的张角变小，那么不能判断被检验物体是否带电以及带什么电荷。
规律总结：检验物体是否带电有三种方法：〔1〕看物体能否吸引轻小物体；〔2〕利用电荷间互相作用的规律判断；〔3〕利用验电器检验。

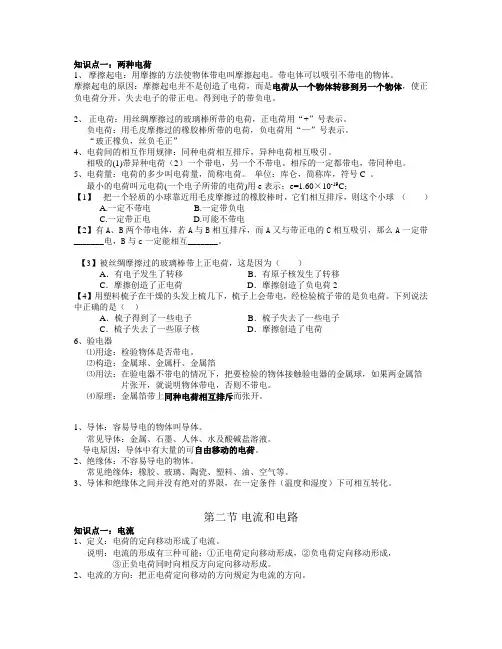

电流与电路知识点
知识点一：两种电荷1、摩擦起电：用摩擦的方法使物体带电叫摩擦起电。
带电体可以吸引不带电的物体。
摩擦起电的原因：摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体，使正负电荷分开。
失去电子的带正电。
得到电子的带负电。
2、正电荷：用丝绸摩擦过的玻璃棒所带的电荷，正电荷用“+”号表示。
负电荷：用毛皮摩擦过的橡胶棒所带的电荷，负电荷用“—”号表示。
“玻正橡负，丝负毛正”4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
相吸的(1)带异种电荷（2）一个带电，另一个不带电。
相斥的一定都带电，带同种电。
5、电荷量：电荷的多少叫电荷量，简称电荷。
单位：库仑，简称库，符号C 。
最小的电荷叫元电荷(一个电子所带的电荷)用e表示；e=1.60×10-19C；【1】把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（）A.一定不带电B.一定带负电C.一定带正电D.可能不带电【2】有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
【3】被丝绸摩擦过的玻璃棒带上正电荷，这是因为（）A．有电子发生了转移B．有原子核发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷2【4】用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。
下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核D．摩擦创造了电荷6、验电器⑴用途：检验物体是否带电。
⑵构造：金属球、金属杆、金属箔⑶用法：在验电器不带电的情况下，把要检验的物体接触验电器的金属球，如果两金属箔片张开，就说明物体带电，否则不带电。
⑷原理：金属箔带上同种电荷相互排斥而张开。
1、导体：容易导电的物体叫导体。
常见导体：金属、石墨、人体、水及酸碱盐溶液。
导电原因：导体中有大量的可自由移动的电荷。
2、绝缘体：不容易导电的物体。
《电流和电路》知识点总结
电流与电路知识点总结第一节电荷摩擦起电1、电荷：（1）带电体性质：能够吸引轻小物体。
（2）自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。
{玻正橡负}（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
例题1.用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A.带正电B.带负电C.不带电D.无法确定（4）电荷量：电荷的多少叫做电荷量，简称电荷。
电荷的单位是库仑（C）。
2、检验物体带电的方法：①使用验电器。
验电器的构造：金属球、金属杆、金属箔。
验电器的原理：同种电荷相互排斥。
从验电器张角的大小，可以判断所带电荷的多少。
但验电器不能检验带电体带的是正电荷还是负电荷。
②利用电荷间的相互作用（同种电荷相互排斥，异种电荷相互吸引）。
③利用带电体能吸引轻小物体的性质。
3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。
背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。
原子核又是由质子和中子组成的，其中质子带正电，中子不带电。
在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。
C6.1-=;任何带电体所带电荷都是e的整数倍。
⨯10e19在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。
原因：由于不同物质原子核束缚电子的本领不同。
两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。
注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。
电流和电路知识点
电流和电路知识点一、电流的形成1、电流的概念：电荷的定向移动形成电流．用水流和电流做类比：水在水管中沿着肯定的方向流淌，水管中就有了水流．电荷在电路中沿着肯定的方向移动，电路中就有了电流．2、维持持续电流的条件①有电池．②合上开关．3、电源能够持续供应电流的装置叫电源．干电池、蓄电池上有正极和负极，干电池的正极是碳棒，从外表看，即为带铜帽的一端；负极是锌筒．蓄电池的正、负极通常用“+”、“-”号标在电池的上部．你在日常生活中都在哪些状况下使用过干电池？在哪些地方见过使用蓄电池？4、电流的方向电荷有两种，电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷．还有可能是正负电荷同时向相反方向发生定向移动．规定：正电荷定向移动的方向为电流方向．二、电路的组成1、由电源、用电器、开关和导线等元件组成的电流路径叫电路．一个正确的电路，无论多么简单，也无论2、各部分元件在电路中的作用电源--维持电路中有持续电流，为电路供应电能，是电路中的供电装置．导线--连接各电路元件的导体，是电流的通道．用电器--利用电流来工作的设备，在用电器工作时，将电能转化成其他形式的能．开关--掌握电路通、断的装置．闸刀开关3、电路的通路、开路和短路因某一处断开而使电路中没有电流的电路叫开路．电路中没有用电器，直接用导线将电源正负极相连的电路叫短路．短路是特别危急的，可能把电源烧坏，是不允许的．三、电路中各元件的符号在设计、安装、修理各种实际电路的时候，经常需要画出表示电路连接状况的图．为了简便，通常不画实物图，而用国家统一规定的符号来代表电路中的各种元件．电路图：用规定的符号表示电路连接状况的图叫电路图．画电路图应留意的问题．元件位置支配要适当，分布要匀称，元件不要画在拐角处．整个电路图最好呈长方形，有棱有角，导线横平竖直．。
物理电流和电路知识点
物理电流和电路知识点1. 电流的基础概念- 电流定义：电流（I）是指单位时间内通过导体横截面的电荷流量。
- 单位：安培（A）。
- 方向：电流的方向是正电荷移动的方向。
2. 电压与电流的关系- 电压（V）：电势能的差异，是推动电荷移动的力量。
- 欧姆定律：V = IR，其中R是电阻，I是电流，V是电压。
3. 电阻- 定义：电阻（R）是阻碍电流流动的程度。
- 单位：欧姆（Ω）。
- 影响因素：材料、长度、横截面积和温度。
4. 串联和并联电路- 串联电路：电阻器首尾相连，电流只有一条路径。
- 并联电路：电阻器头尾相对连接，电流有多条路径。
- 串联电阻的总电阻：R总 = R1 + R2 + ... + Rn- 并联电阻的总电阻：1/R总 = 1/R1 + 1/R2 + ... + 1/Rn5. 电路元件- 电源：提供电压的设备，如电池、发电机。
- 电阻器：限制电流的组件。
- 电容器：存储电能的组件，能在电路中储存和释放电荷。
- 电感器：对电流变化产生感应电动势的组件。
6. 交流电（AC）与直流电（DC）- 直流电：电流方向恒定不变的电流。
- 交流电：电流方向周期性变化的电流。
7. 电路分析- 基尔霍夫电流定律（KCL）：节点处电流的总和为零。
- 基尔霍夫电压定律（KVL）：闭合回路中电压的总和为零。
8. 电磁感应- 法拉第定律：通过闭合回路的电动势与穿过回路的磁通量的变化率成正比。
- 洛伦兹力：电荷在磁场中受到的力，F = q(v × B)，其中q是电荷，v是电荷的速度，B是磁场。
9. 电磁波- 电磁波是由变化的电场和磁场组成的波动现象。
- 电磁波传播不需要介质，可以在真空中传播。
10. 电路的实际应用- 家庭电路：包括照明、插座等。
- 工业电路：用于驱动机械设备。
- 电子设备：如计算机、手机等。
以上是物理电流和电路的基本知识点，涵盖了电流的定义、电路的基本组成、电路分析方法以及电磁现象等。
这些知识点是理解和设计电路的基础，对于学习电子工程和物理学至关重要。
电流和电路知识点总结7篇
电流和电路知识点总结7篇电流和电路知识点总结7篇总结是在一段时间内对学习和工作生活等表现加以总结和概括的一种书面材料，它能够使头脑更加清醒，目标更加明确，不妨坐下来好好写写总结吧。
总结你想好怎么写了吗？以下是小编为大家整理的电流和电路知识点总结，仅供参考，希望能够帮助到大家。
电流和电路知识点总结1常识物理：自然界中只有正负两种电荷。
丝绸摩擦过的玻璃棒带正电荷，毛皮摩擦过的橡胶棒带负电荷。
那么接下来老师就为大家带来详细的初二物理知识点总结之电流和电路，希望同学们能认真记忆了。
电流和电路1. 通过摩擦使物体带电叫做摩擦起电，带电物体能吸引轻小物体。
2. 电荷的多少叫做电荷量。
单位：库仑(c)元电荷是最小的电荷e=1.6×10—19 原子有带正电的原子核和带负电的电子组成。
通常情况下原子核带的正电荷和核外电子总共带的负电荷数量相等，不显电性，但是得到电子就显负电，失去电子就显正电。
3. 电荷(正电荷或者负电荷)的定向移动形成电流。
正电荷定向移动方向规定为电流方向。
电源是提供电能的装置，用电器是消耗电能的装置，开关控制电路的通和断，导线连接电路作用。
4. 在电源外部：电流方向从电源正极到用电器再到负极，在电源内部：电流的方向从电源负极流向正极。
5. 通路：处处接通的电路，用电器正常工作。
开路：断开的电路，电路中没有电流，用电器不能工作。
短路：不经过用电器而直接把导线接在电源两端。
6. 善于导电的物体叫导体，不善于导电的物体叫绝缘体。
金属靠自由电子导电，酸碱盐溶液靠正负离子导电。
7. 电流表示电流强弱的物理量，用I 表示。
单A) 1A=1000 m A 1m A=1000uA8. 电流表使用注意(两要两不要)：①电流表要串联在电路中②电流从“+”接线柱流进电流表，从“—”接线柱流处电流表③被测电流不要超过电流表的量程④绝对不要不经过用电器而把电流表直接接在电源的两端。
还应该注意：①使用电流表前，应该观察电流表指针是否指零，若不指零，应先调零②用试触法选择量程，要从大量程的接线柱开始。
电流与电路知识点归纳
电流与电路知识点归纳电流与电路知识点一：电荷1、电荷及其性质：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
(轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
)2、使物体带电的方法：①摩擦起点：摩擦过的物体带了电。
②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、电荷量：定义：电荷的多少叫电量。
单位：库仑(C)元电荷 e=1.6x10-19C7、电荷的中和：放在一起等量异种电荷完全抵消的现象扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
电流与电路知识点二：电流1、电流的形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、电流的方向:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反3、获得持续电流的条件：电路中有电源;电路为通路4、电流的三种效应。
(1)电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
九年级物理《电流和电路》知识点总结
一、电流与电荷1.电荷：电流是由带电粒子在导体内的运动而产生的，带电粒子称为电荷。
2.电流：电流是单位时间内通过导体横截面的电荷量，单位是安培（A）。
3.电流大小与电荷量和时间成正比。
公式为：I=Q/t（I为电流强度，Q为电荷量，t为时间）。
二、电路的基本组成1.电源：可以产生电流的装置，如电池、发电机等。
2.导线：用来传导电流的金属线材或导体。
3.电器：利用电能进行工作的装置，如电灯、电炉等。
4.开关：控制电路中是否通电的装置，常用的有单刀双掷开关、按键开关等。
三、电路中的元件1.电阻：阻碍电流通过的元件，单位是欧姆（Ω），常用的有电阻器、导线等。
2.变阻器：可以改变电阻大小的元件，用于调节电流强度。
3.电流表：用来测量电流强度的仪器，连接在电路中，一般接在电阻前。
4.电压表：用来测量电压大小的仪器，连接在电路的两个位置，一般与元件并联。
5.电流表和电压表的连接方式：a.电流表接在电阻前，与电阻串联，测量电流强度。
b.电压表接在电阻两端，与电阻并联，测量电压大小。
四、电路中的串联与并联1.串联：将元件依次连接起来，电流只能沿着一条路径流动，电流强度相同。
2.并联：将元件并排连接，电流可以沿着多个路径流动，电流强度相加。
五、欧姆定律1.欧姆定律：在恒温状态下，导体两端的电压与通过它的电流强度成正比，电阻是一定的。
公式为：U=I×R（U为电压，I为电流强度，R为电阻）2.欧姆定律可以用来计算电路中的电压、电流和电阻的关系。
六、电源的电动势和内阻1.电动势：电源产生电流的能力，单位是伏特（V），常用的有干电池、蓄电池等。
2.内阻：电源本身的阻碍电流通过的特性，单位是欧姆（Ω），电源的实际电动势小于标称电动势。
七、串联电阻与并联电阻的计算1.串联电阻：将电路中的电阻依次连接起来，电阻值相加。
公式为：R=R₁+R₂+⋯2.并联电阻：将电路中的电阻并排连接，电阻值的倒数相加后再取倒数。
公式为：1/R=1/R₁+1/R₂+⋯八、非欧姆性导体1.非欧姆性导体：导体的电阻不随电流的变化而变化，如二极管、发光二极管等。
[全]电流和电路知识点汇总
![[全]电流和电路知识点汇总](https://img.taocdn.com/s3/m/08604b14b9f3f90f77c61b27.png)
电流和电路知识点汇总01 两种电荷1.带了电（荷）：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2.摩擦起电（1）定义：用摩擦的方法使物体带电。
（2）能的转化：机械能→电能。
3.两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。
负电荷的规定：毛皮摩擦过的橡胶棒所带的电荷。
4.电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
定义：电荷的多少叫电荷量。
单位：库仑（C）。
构造：金属球、金属杆、金属箔。
作用：检验物体是否带电。
原理：利用同种电荷相互排斥。
5.原子及其结构（1）原子是由位于中心的带正电的原子核和核外带负电的电子组成；（2）一个电子所带电荷量是1.6×10-19 C；（3）在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，电性相反，整个原子呈中性；6.摩擦起电的实质：电荷的转移由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电。
7.导体和绝缘体导体定义：容易导电的物体。
常见材料：金属、石墨、人体、大地、酸、碱、盐水溶液。
导电原因：导体中有大量的可自由移动的电荷。
绝缘体定义：不容易导电的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、油等。
不易导电的原因：几乎没有自由移动的电荷。
导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
一定条件下，绝缘体也可变为导体。
02 电流和电路1.电流的形成：电荷的定向移动形成电流。
2.电流方向的规定：把正电荷定向移动的方向规定为电流的方向。
3.获得持续电流的条件：电路中有电源、电路为通路。
4.电路（1）电路是由电源、用电器、开关、导线组成。
定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
①电源分类化学电池（干电池：化学能转化为电能；蓄电池：充电时，电能转化华为化学能，供电时，化学能转化为电能）、光电池（光能转化为电能）、发电机（机械能转化为电能）②用电器：定义：用电来工作的设备。
第十五章电流和电路知识点
15.1 两种电荷1、两种电荷〔1〕摩擦起电塑料梳子梳头发时，头发会随梳子飘起；圆珠笔杆在头皮上摩擦，可以让笔吸引纸屑等。
这种现象说明：梳子、圆珠笔杆都带了“电〞——电荷①电荷:物体具有了吸引轻小物体的性质，我们就说物体带了电。
或者说带了电荷②摩擦起电：用摩擦的方法使物体带电，叫摩擦起电③两种电荷: 自然界中只有两种电荷。
人们把用丝绸摩擦过的玻璃棒带的电荷叫正电荷。
用毛皮摩擦过的橡胶棒带的电荷叫负电荷〔2〕电荷间的相互作用结论：同种电荷相互排斥，异种电荷相互吸引。
〔3〕电荷量电荷多少叫电荷量，简称电荷电荷的单位：库仑，简称：库，符号：C〔4〕验电器①构造〔如图所示〕②作用用被检验的物体去接触验电器的金属球，如果下面的金属箔X开，则说明改物体带电，反之则不带电。
验电器的作用是：检验物体是否带电③原理: 同种电荷排斥2、原子与其结构〔1〕原子与其结构原子是由带正电的原子核和核外带负电的电子组成的。
且电子绕原子核做高速运动。
〔2〕元电荷在各种带电粒子中，电子是带有最小电荷的粒子。
人们把最小电荷电荷叫做元电荷，常用符号e 表示。
任何带电体所带电荷都是e的整数倍。
〔3〕摩擦起电的原因在通常情况下，原子核所带正电荷数与核外所有电子总共带的负电荷数相等，整个原子呈中性，也就是原子对外不显带电的性质。
不同的物体对电子的束缚本领是不同的，两个物体相互摩擦，对电子束缚本领弱的物体要失去电子，核内正电荷多于核外负电荷，对外显正电；反之对电子束缚本领强的物体要得到电子，核外负电荷多于核内正电荷，对外显负电。
摩擦起电的实质：摩擦起电并不是创造了电荷，而是电荷〔电子〕从一个物体转移到另一个物体。
2、导体和绝缘体〔1〕电中和：放在一起的等量的异种电荷可以相互抵消的现象，叫做电中和〔2〕导体和绝缘体善于导电的物体叫导体常见的导体：金属、人体、食盐水溶液、大地、石墨等。
不善于导电的物体叫绝缘体常见的绝缘体：橡胶、玻璃、塑料、油、干燥的纸布等。
第五章电流和电路知识点归纳总结八年级物理上册[优秀范文五篇]
![第五章电流和电路知识点归纳总结八年级物理上册[优秀范文五篇]](https://img.taocdn.com/s3/m/2a84894959fafab069dc5022aaea998fcc224090.png)
第五章电流和电路知识点归纳总结八年级物理上册[优秀范文五篇]第一篇：第五章电流和电路知识点归纳总结八年级物理上册第五章电流和电路一、电荷1、物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷；2、用摩擦的方法使物体带电叫摩擦起电；二、两种电荷：1、用绸子摩擦的玻璃棒带的电荷叫正电荷；2、把用毛皮摩擦过的橡胶棒带的电荷叫负电荷；3、基本性质：同中电荷相互排斥，异种电荷相互吸引；三、验电器1、用途：用来检验物体是否带电；2、原理：利用异种电荷相互排斥；四、电荷量（电荷）1、电荷的多少叫电荷量、简称电荷；2、电荷的单位：库仑（C）简称库；五、元电荷：1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、把最小的电荷叫元电荷（一个电子所带电荷）用e表示；e=1.60×10-19;4、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性；六、摩擦起电1、原因：不同物体的原子核束缚电子的本领不同；2、摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体转移到了另一个物体，失去电子的带正电。
得到电子的带负电；七、导体和绝缘体1、善于导电的物体叫导体；如：金属、人体、大地、酸碱盐溶液；2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料等；3、金属导体靠自由电子导电，酸碱盐溶液靠正负离子导电；4、导体和绝缘体在一定条件下可以相互转换；八、电流1、电荷的定向移动形成电流；2、能够供电的装置叫电源。
干电池的碳棒为正极，锌筒为负极；3、规定：真电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）4、在电源外部，电流的方向从电源的正极流向负极；九、电路：用导线将用电器、开关、用电器连接起来就组成了电路；1、电源：提供持续电流，把其它形式的能转化成电能；2、用电器：消耗电能，把电能转化成其它形式的能（电灯、电风扇等）3、导线：输送电能的；4、开关：控制电路的通断；十、电路的工作状态1、通路：处处连同的电路；2、开路：某处断开的电路；3、短路：用导线直接将电源的正负极连同；十一、电路图及元件符号：1、用符号表示电路连接的图叫电路图，常用的符号如下：画电路图时要注意：整个电路图是长方形；导线要横平竖直；元件不能画在拐角处。
电流和电路知识点总结
电流和电路知识点总结1. 电流基础1.1 电流定义：电流（I）是指单位时间内通过导体横截面的电荷量，其单位是安培（A）。
1.2 电流类型：直流电（DC）和交流电（AC）。
直流电电流方向不变，交流电电流方向周期性变化。
1.3 电流测量：使用安培计（Ammeter）测量电流大小。
2. 电压与电阻2.1 电压定义：电压（V）是推动电荷通过导体的力量，单位是伏特（V）。
2.2 欧姆定律：V = I * R，其中R是电阻，单位是欧姆（Ω）。
2.3 电阻测量：使用欧姆表（Ohmmeter）测量电阻大小。
3. 电路组成3.1 电源：提供电能的设备，如电池、发电机等。
3.2 导体：传输电能的介质，如铜线、铝线等。
3.3 负载：消耗电能的设备，如灯泡、电机等。
3.4 开关：控制电路通断的装置。
4. 电路类型4.1 串联电路：电路元件首尾相连，电流相同，电压分配。
4.2 并联电路：电路元件头尾并联，电压相同，电流分配。
4.3 混合电路：包含串联和并联的电路。
5. 基本电路定律5.1 欧姆定律：V = I * R，描述了电压、电流和电阻之间的关系。
5.2 基尔霍夫电流定律：电路中任何节点的电流之和为零。
5.3 基尔霍夫电压定律：电路中闭合回路的电压之和为零。
6. 电路分析6.1 节点分析法：通过分析电路节点的电流关系求解电路。
6.2 环路分析法：通过分析电路环路的电压关系求解电路。
6.3 等效电阻计算：将复杂电路简化为单一电阻求解。
7. 电磁效应7.1 法拉第电磁感应定律：变化的磁场会在导体周围产生电动势。
7.2 电磁感应：导体在磁场中运动会产生感应电流。
7.3 电磁兼容性（EMC）：设备或系统在其电磁环境中的性能。
8. 半导体基础8.1 半导体材料：如硅、锗等，具有介于导体和绝缘体之间的电导率。
8.2 PN结：P型半导体和N型半导体结合形成的结构，是许多电子器件的基础。
8.3 二极管、晶体管：利用PN结制成的半导体器件。
八年级物理知识点之电流和电路
八年级物理知识点之电流和电路八年级物理知识点之电流和电路一、电荷1、摩擦起电摩擦起电：摩擦过的物体具有吸引轻小物体的现象，叫做摩擦起电现象。
实验室常用验电器来检验物体是否带电。
两种电荷：自然界只有两种电荷；被丝绸摩擦过的玻璃棒带的电荷叫正电荷；被毛皮摩擦过的橡胶棒带的电荷叫负电荷。
电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
电荷：电荷的多少叫做电荷量，简称电荷。
电荷的单位是库仑，简称库，符号是C.2、原子的结构及元电荷原子的结构：原子是由位于原子中心的原子核和核外电子组成的。
原子核内的质子带正电荷，核外电子带负电荷。
元电荷：在各种带电的微粒中，电子的电荷量是最小的。
人们把最小电荷叫做元电荷，常用符号e表示。
3、导体与绝缘体导体：善于导电的物体叫导体。
电荷在导体中可以定向移动。
自由电子：在金属导体中，部分电子可以在金属内部自由移动，叫做自由电子。
金属导电靠的就是自由电子。
绝缘体：不善于导电的物体叫绝缘体。
二、电流与电路1、电流电流的形成：电荷的定向移动形成电流。
电流的方向：物理学上规定正电荷定向移动的方向为电流的方向。
电流方向规定：正电荷定向移动的方向为电流的方向。
从电源正极-用电器-电源负极；在电源外部，电流的方向是从电源的正极流向负极。
2、电路的组成电路：用导线把电源、开关、用电器连接起来组成的电流通路。
电路中各部分元件的作用：（1）电源：电路中提供电能的装置，电源工作时将其他形式的能转化为电能。
（2）用电器：用电器是利用电流来工作的设备，用电器在工作时将电能转化为其他形式的能。
常见的用电器有电灯、电风扇、电铃、电视机等。
（3）开关：用来控制电路的通断。
常见的开关有拉线开关、闸刀开关、空气开关等。
（4）导线：用来连接电路，输送电能。
3、电路图电路图：用规定的符号表示电路连接情况的图。
画电路图时要注意：要用统一规定的符号；要简洁整齐。
三、串联与并联1、串联定义：把电路元件逐个顺次连接起来的电路叫串联电路。
初中物理电流和电路知识点
初中物理电流和电路知识点初中物理：电流和电路知识点一、电流的基本概念1. 电流的定义：电流（I）是指单位时间内通过导体横截面的电荷量。
2. 电流的单位：安培（A），符号表示为I。
3. 电流的分类：直流电（DC）和交流电（AC）。
- 直流电：电流方向不随时间变化的电流。
- 交流电：电流方向随时间周期性变化的电流。
二、电路的基本组成1. 电源：提供电压和电流的设备，如电池、发电机等。
2. 导体：容易导电的物质，如铜、铝等。
3. 负载：消耗电能的设备，如灯泡、电动机等。
4. 开关：控制电路通断的装置。
5. 保护元件：如保险丝、断路器等，用于保护电路免受过载或短路的损害。
三、电路的基本类型1. 串联电路：电路元件首尾相连，电流只有一条路径。
2. 并联电路：电路元件并列连接，电流有多条路径。
3. 分支电路：并联电路中的一个特殊类型，电流在分支点处分流。
四、欧姆定律1. 欧姆定律公式：V = IR- V：电压（伏特，V）- I：电流（安培，A）- R：电阻（欧姆，Ω）2. 电阻的定义：阻碍电流流动的程度。
3. 电阻的单位：欧姆（Ω）。
4. 电阻的计算：R = ρ * (L / A)- ρ：电阻率，物质的固有属性- L：导体长度- A：导体横截面积五、电路的工作状态1. 闭合电路：电路中的开关闭合，电流可以流通。
2. 开路：电路中的开关断开，电流无法流通。
3. 短路：电路中的电流不经过负载直接从电源的两极返回，可能导致电流过大和危险。
六、电路中的能量转换1. 电能与热能：如电热水壶、电炉等。
2. 电能与光能：如灯泡、LED灯等。
3. 电能与机械能：如电动机、电风扇等。
七、安全用电常识1. 不接触裸露的电线和电器。
2. 不在潮湿环境中使用电器。
3. 使用合适的保险丝，避免过载。
4. 定期检查电路和电器的完好性。
八、实验操作与测量1. 使用万用表测量电压、电流和电阻。
2. 按照电路图正确搭建实验电路。
3. 遵守实验室安全规则，使用绝缘工具。
电路电流的知识点总结
电路电流的知识点总结一、电流的定义和表示1. 电流的定义电流是电荷在单位时间内通过导体横截面的物理量，通常用字母I表示，单位是安培（A），1A的电流定义为1库伦/秒。
公式表示为：I = Q / t其中，I表示电流，Q表示电荷量，t表示时间。
2. 电流的方向电流的方向通常是由正电荷的运动方向而定的，正电荷向右移动时，电流的方向是向右的；而负电荷向左移动时，电流的方向是向左的。
在导体中，正电荷实际上是由离子构成的，当电流通过导体时，离子会向一个方向运动，而电子则向相反方向运动，导致了电荷流动。
所以在电流的表示中，有时会出现正负号的区分。
3. 电流的测量电流可以通过安培表或电流表进行测量。
安培表是一种用来测量电流的仪器，可以直接连接到电路中进行测量。
而电流表则是一种被动元件，需要连接到电路中形成电流的路径，通过测量电压或磁场的变化来得到电流的大小。
二、电流的产生和传输1. 电流的产生电流的产生是由电压驱动引起的，在电路中，电压通过电源提供，驱动电荷在导体中流动。
当电压施加在导体两端时，导体内部的自由电子会受到电压力的作用，从而产生电流。
而在半导体中，电流的产生则主要依靠电子-空穴对的产生和移动。
2. 导体与绝缘体在导体中，电子能够自由移动，在电场作用下形成电流；而在绝缘体中，电子则不具有自由移动能力，电压的作用下无法形成电流。
这也是为什么导体能够传输电流，而绝缘体不能的原因。
在半导体中，由于掺杂等原因，电子-空穴对的产生和移动使得半导体在一定条件下也能够传输电流。
3. 电流的传输电流的传输主要通过导体中的自由电子进行，由于电场力的作用，电子在导体中会产生漂移运动，并形成导体中的电流。
同时，电场力也会影响电子的热运动，使得电子在导体内偶尔发生碰撞，产生散射运动，这也是电阻的原因。
三、电流的分类1. 直流和交流电流直流电流是电荷始终在一个方向上流动的电流，常用直流电源如干电池、充电器等。
而交流电流则是电荷在一个方向上来回流动的电流，常用交流电源如插座、变压器等。
电流和电路知识点归纳总结
电流和电路知识点归纳总结Revised final draft November 26, 2020第五章基础知识一、电荷1、摩擦过的物体物体具有吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷；二、两种电荷：1、用绸子摩擦的玻璃棒带的电荷叫正电荷；2、用毛皮摩擦过的橡胶棒带的电荷叫负电荷；3、基本性质：同中电荷相互排斥，异种电荷相互吸引；三、验电器1、用途：用来检验物体是否带电；2、原理：同种电荷相互排斥；四、电荷量（电荷）1、电荷的多少叫电荷量、简称电荷；2、电荷的单位：库仑（C）简称库；五、元电荷：1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、把最小的电荷叫元电荷（一个电子所带电荷）用e表示；e=1.60×10-19C;4、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性；六、摩擦起电1、原因：不同物体的原子核束缚电子的本领不同；2、摩擦起电的实质：摩擦起电并不是创造了电荷，而是电子从一个物体转移到了另一个物体，失去电子的带正电。
得到电子的带负电；七、导体和绝缘体1、善于导电的物体叫导体；如：金属、人体、大地、酸碱盐溶液；2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料等；3、金属导体靠自由电子导电，酸碱盐溶液靠正负离子导电；4、导体和绝缘体在一定条件下可以相互转换；八、电流1、电荷的定向移动形成电流；2、能够供电的装置叫电源。
3、规定：真电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）4、在电源外部，电流的方向从电源的正极流向负极；九、电路：用导线将用电器、开关、用电器连接起来就组成了电路；1、电源：提供持续电流，把其它形式的能转化成电能；2、用电器：消耗电能，把电能转化成其它形式的能（电灯、电风扇等）3、导线：输送电能的；4、开关：控制电路的通断；十、电路的工作状态1、通路：处处连同的电路；2、开路：某处断开的电路；3、短路：用导线直接将电源的正负极连同；(不允许发生)十一、电路图及元件符号：1、用符号表示电路连接的图叫电路图，常用的符号如下：画电路图时要注意：整个电路图是长方形；导线要横平竖直；元件不能画在拐角处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流和电路知识点总结经典一、电流和电路选择题1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器【答案】D【解析】【解答】解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器；故选D．【分析】电路由电源、开关、导线、用电器组成，分析题意，然后答题．2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。
【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.5．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.6．与如图实物图相对应的电路图是下图中的（）A. B. C. D.【答案】 D【解析】【解答】解：A、开关闭合后一只灯泡被短路，不合题意；B、两只灯泡并联，开关控制其中一只灯泡，不合题意；C、两只灯泡并联，开关控制干路，不合题意D、两灯串联，符合题意。
故答案为：D。
【分析】结合实物图，利用电流流向法分析对应的电路图即可.7．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。
故答案为：D。
【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.8．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行观察，画出如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A. B. C. D.【答案】 B【解析】【解答】因为人行红、绿灯工作时，要分别发光，所以是并联电路，B符合题意。
故答案为：B.【分析】并联电路用电器互不影响，每个用电器可以单独工作。
9．压敏电阻的阻值随所受压力的增大而减小。
下列电路中，符合电表示数随压力增大而减小的电路是（）A. B. C. D.【答案】 A【解析】【解答】BC、由图知,定值电阻R0与压敏电阻并联，因并联电路中各支路独立工作、互不影响，所以,压力变化时,通过R0的电流不变；因压敏电阻的阻值随所受压力的增大而减小，所以，压力增大时，压敏电阻的阻值减小，由I＝可知，通过压敏电阻的电流增大；因并联电路中干路电流等于各支路电流之和，所以，干路电流增大，C选项中电流表位于干路，B选项中电流表位于压敏电阻的支路，电流表的示数均增大，BC不符合题意；AD、定值电阻R0与压敏电阻串联，因压敏电阻的阻值随所受压力的增大而减小，所以，压力增大时，压敏电阻的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流增大，由U＝IR可知,R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，压敏电阻两端的电压减小，D选项中电压表并联在R0两端，其示数增大；A选项中电压表并联在压敏电阻两端其示数减小，D不符合题意、A符合题意。
故答案为：A.【分析】（1）定值电阻R0与压敏电阻串联时，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知压敏电阻两端的电压变化；（2）定值电阻R0与压敏电阻并联时，根据并联电路中各支路独立工作、互不影响可知压力变化时通过R0的电流不变，根据压敏电阻与温度的关系得出阻值的变化，根据欧姆定律可知通过压敏电阻电流的变化，根据并联电路的电流特点可知干路电流的变化.10．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A. B. C. D.【答案】 A【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。
故答案为：A。
【分析】根据题意，结合串并联电路的特点即可得解.11．如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω．当S1、S2都断开时，电流表示数为1A，则（）A. 电源电压为30VB. 当S1、S2都闭合时，电流表示数为2AC. 当闭合S1、断开S2时，R1的功率为10WD. 当S1、S2都闭合时，整个电路消耗的功率最大【答案】 D【解析】【解答】A、电源电压：U=I（R1+R2）=1A×（10Ω+10Ω）=20V；A不符合题意；B、当S1、S2都闭合时，R2、R3并联，电流表的示数：I= + = + =4A，B不符合题意；C、当闭合S1、断开S2时，R1被短路，R1两端电压和通过的电流为零，因此R1的功率为0；C不符合题意；D、当S1、S2都闭合时，R2、R3并联，电路中的总电阻最小，由欧姆定律可知，电流表的示数最大，根据P=UI可知，此时整个电路消耗的功率最大；D符合题意。
故答案为：D。
【分析】弄清开关的断开、闭合造成的电路的连接形式的变化是解决本问题的关键。
灵活运用欧姆定律公式以及功率公式进行计算。
（1）当S1、S2都断开时，R1、R2串联，根据U=IR即可求出电源电压；（2）当S1、S2都闭合时，R2、R3并联，根据欧姆定律即可求出电流表的示数；（3）当闭合S1、断开S2时，R1被短路，电路为R2的基本电路，确定R1两端的电压和通过的电流，利用P=UI即可求出R1的功率；（4）确定电流表示数最大的情况即为电路消耗功率最大。
12．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.13．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．14．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A. B. C. D.【答案】B【解析】【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．15．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．16．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.17．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
