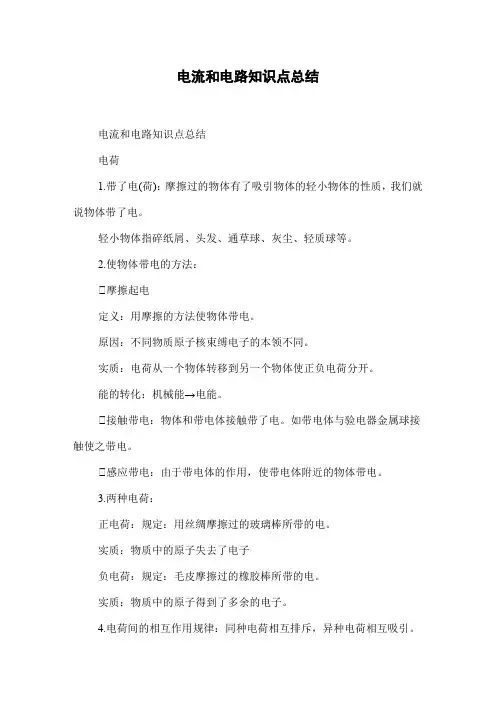

电流和电路知识点总结

电流和电路知识点总结

一、电流和电路选择题

1．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．所示电路设计符合这种要求的是（）

A. B. C. D.

【答案】 D

【解析】【解答】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，AB不符合题意；

当开关S l闭合、S2断开时，只有照明灯工作，C不符合题意；

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，D符合题意．

故答案为：D．

【分析】根据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.

2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）

A. B.

C. D.

【答案】 A

【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

故答案为：A.

【分析】串联电路的特点是各用电器互相影响。

3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是

A. B. C. D.

【答案】 C

【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

故答案为：C.

【分析】当开关闭合用电器不工作时，则开关和用电器并联。

4．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。如图所示的电路中，符合上述要求的是（）

A. B. C. D.

【答案】 D

【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。

故答案为：D.

【分析】并联电路中各支路的用电器可以互不影响的工作。

5．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）

A. a、b都是电流表

B. a、b都是电压表

C. a是电流表，b是电压表

D. a是电压表，b 是电流表

【答案】 C

6．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）

A. B. C. D.

【答案】 C

【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

故答案为：C.

【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。

7．小明同学将用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，下列判断正确的是（）

A. 用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上

B. 与金属球接触后，玻璃棒和金属球上带有同种电荷

C. 玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上

D. 金属箔张开是因为异种电荷相互排斥

【答案】 B

【解析】【解答】A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上，A不符合题意；

B.当玻璃棒和金属球接触后，玻璃棒和金属球带相同的电荷，B符合题意；

C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上，C不符合题意；

D.金属箔张开角度，是因为同种电荷相排斥，D不符合题意。

故答案为：B.

【分析】不同物体摩擦时，丢失电子的物体带正电，验电器的工作原理是同种电荷相排斥。

8．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。在如图所示的四个电路图中,符合上述要求的是（）

A. B. C. D.

【答案】 D

【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。

故答案为：D.

【分析】根据电路要求，各用电器互不影响的电路是并联电路。

9．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）

A. 电子元件工作时，电阻保持不变

B. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W

C. 当P在中点时，电子元件与滑动变阻器的电压之比为1∶1

D. 为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω--70Ω

【答案】D

【解析】【解答】A、由图乙可知电子元件工作时，电压与电流的关系不是经过坐标原点的一条直线，电压与电流的比值是变化的，即电阻是变化的，A不符合题意；

B、由图乙知电子元件处于正常工作状态时，电路中的最小电流为0.1A，电路消耗的最小功率为P＝UI=9Ｖ×0.1Ａ=0.9W，B不符合题意；

C、当P在中点时，滑动变阻器接入电路的阻值为50Ω；由图乙可知电子元件处于正常工作状态时的电阻最小值为R1==10Ω，最大值为R1==20Ω,根据串联分压的规

律可知，电子元件正常工作时的电阻与滑动变阻器的电阻不相等，那么电子元件与滑动变阻器的电压之比不可能为1:1，C不符合题意；

D、当电路中的电流为0.4A时，滑动变阻器的阻值最小，由图乙知此时电子元件两端的电

压为4V，滑动变阻器两端的电压为U p=9V-4V=5V,R p==12.5Ω；当电路中的电流为0.1A时，滑动变阻器的阻值最大，由图乙知此时电子元件两端的电压为2V，滑动变阻器两

端的电压为U p=9V-2V=7V,Rp==70Ω，D符合题意。

故答案为：D。

【分析】A、从图象可知，电流与电子元件两端的电压不是正比关系分析判断；B、电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求；C、当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比；D、由图象可知，电路电流最小为0.1A，电流最大为0.4A，根据图乙找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的电阻．

10．下列估测符合实际的是（）

A. 物理课本的长度大约在40 cm～45 cm之间

B. 人感觉最舒适的温度大约在30℃～33℃之间
