补偿器

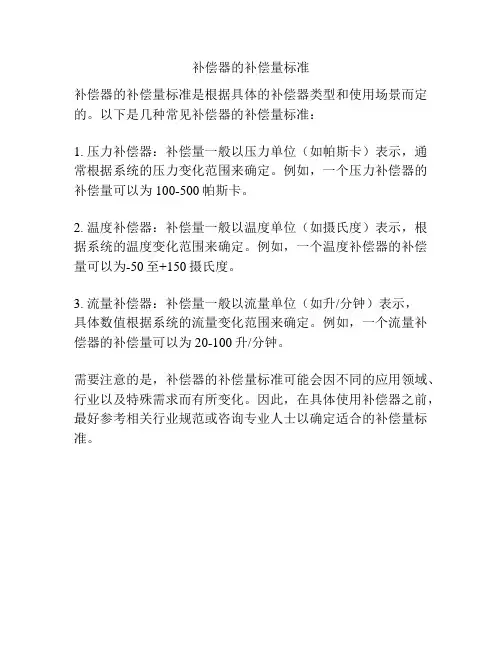

补偿器的补偿量标准
补偿器的补偿量标准
补偿器的补偿量标准是根据具体的补偿器类型和使用场景而定的。
以下是几种常见补偿器的补偿量标准：
1. 压力补偿器：补偿量一般以压力单位（如帕斯卡）表示，通常根据系统的压力变化范围来确定。
例如，一个压力补偿器的补偿量可以为100-500帕斯卡。
2. 温度补偿器：补偿量一般以温度单位（如摄氏度）表示，根据系统的温度变化范围来确定。
例如，一个温度补偿器的补偿量可以为-50至+150摄氏度。
3. 流量补偿器：补偿量一般以流量单位（如升/分钟）表示，
具体数值根据系统的流量变化范围来确定。
例如，一个流量补偿器的补偿量可以为20-100升/分钟。
需要注意的是，补偿器的补偿量标准可能会因不同的应用领域、行业以及特殊需求而有所变化。
因此，在具体使用补偿器之前，最好参考相关行业规范或咨询专业人士以确定适合的补偿量标准。

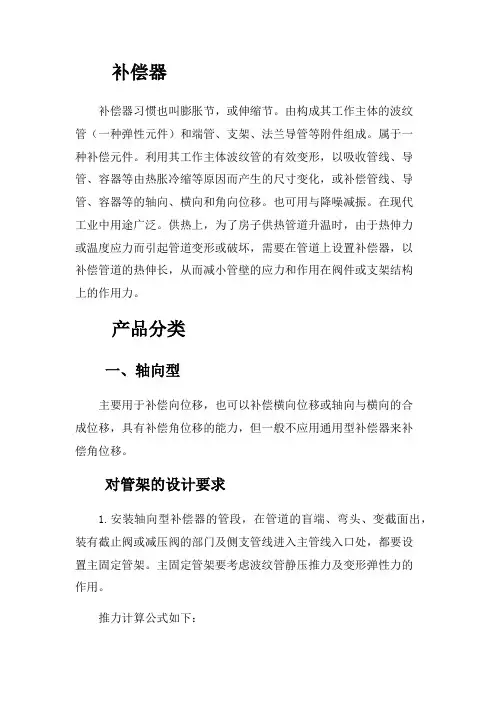

补偿器
补偿器补偿器习惯也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰导管等附件组成。
属于一种补偿元件。
利用其工作主体波纹管的有效变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用与降噪减振。
在现代工业中用途广泛。
供热上，为了房子供热管道升温时，由于热伸力或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。
产品分类一、轴向型主要用于补偿向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用通用型补偿器来补偿角位移。
对管架的设计要求1.安装轴向型补偿器的管段，在管道的盲端、弯头、变截面出，装有截止阀或减压阀的部门及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推(N),A-对应于波纹平均直径的有效面积（CM2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*X*,Fx-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变性”（包括预并行量△X=0时，f=1/2,否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
）2.在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3.补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算LGmax-最大导向间距；E-管道材料弹性模量（N/cm2）;i-tp管道断面惯性矩（cm4）;KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
当补偿器压缩变形时，符号“+”，拉伸变形时，符合为“-”。
当管道壁厚按标准壁厚设计时，LGmax可按有关标准选取。
补偿器的原理
补偿器的原理补偿器是一种常见的电子元件，它在电路中起到了非常重要的作用。
补偿器的原理是什么呢？在本文中，我们将对补偿器的原理进行详细的介绍。
首先，我们需要了解补偿器的作用。
补偿器通常用于调节电路中的电压、电流或频率，以保持电路的稳定性和性能。
它可以在不同的电路中起到不同的作用，比如在放大器电路中用于稳定增益，或者在振荡器电路中用于稳定频率。
补偿器的原理主要包括两个方面，电容补偿和电感补偿。
在电路中，电容和电感是两种常见的元件，它们分别具有存储电荷和存储能量的特性。
补偿器利用电容和电感的这些特性来实现对电路的调节和稳定。
电容补偿是指通过加入电容元件来调节电路的性能。
电容可以存储电荷，并且具有对频率的依赖性，因此可以在电路中起到滤波和稳定频率的作用。
通过合理选择电容的数值和连接方式，可以实现对电路性能的调节和优化。
电感补偿则是通过加入电感元件来调节电路的性能。
电感可以存储能量，并且具有对电流的依赖性，因此可以在电路中起到稳定电流和阻抗的作用。
通过合理选择电感的数值和连接方式，可以实现对电路性能的调节和优化。
除了电容和电感补偿外，补偿器还可以采用其他的调节方式，比如负反馈和正反馈等。
这些调节方式可以通过改变电路中的反馈路径和增益来实现对电路性能的调节和稳定。
总的来说，补偿器的原理是通过合理选择和连接电容、电感等元件，以及采用合适的反馈方式来实现对电路性能的调节和稳定。
它是电子电路中非常重要的一部分，对于保证电路的稳定性和性能起着至关重要的作用。
在实际的电子电路设计中，我们需要根据具体的应用场景和要求来选择合适的补偿器，并且合理设计补偿器的参数和连接方式，以实现对电路性能的最优化。
补偿器的原理虽然复杂，但是只要我们掌握了其基本原理和调节方式，就可以在电路设计中灵活应用，实现对电路性能的精确控制和稳定优化。
总之，补偿器是电子电路中非常重要的元件，它的原理是通过合理选择和连接电容、电感等元件，以及采用合适的反馈方式来实现对电路性能的调节和稳定。

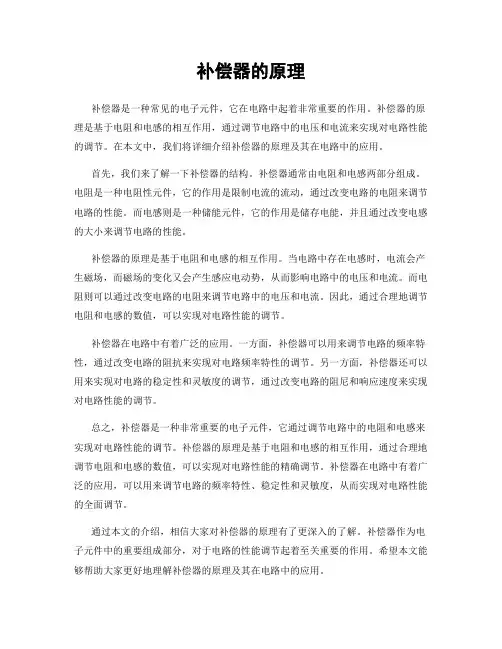

补偿器的原理
补偿器的原理补偿器是一种常见的电子元件，它在电路中起着非常重要的作用。
补偿器的原理是基于电阻和电感的相互作用，通过调节电路中的电压和电流来实现对电路性能的调节。
在本文中，我们将详细介绍补偿器的原理及其在电路中的应用。
首先，我们来了解一下补偿器的结构。
补偿器通常由电阻和电感两部分组成。
电阻是一种电阻性元件，它的作用是限制电流的流动，通过改变电路的电阻来调节电路的性能。
而电感则是一种储能元件，它的作用是储存电能，并且通过改变电感的大小来调节电路的性能。
补偿器的原理是基于电阻和电感的相互作用。
当电路中存在电感时，电流会产生磁场，而磁场的变化又会产生感应电动势，从而影响电路中的电压和电流。
而电阻则可以通过改变电路的电阻来调节电路中的电压和电流。
因此，通过合理地调节电阻和电感的数值，可以实现对电路性能的调节。
补偿器在电路中有着广泛的应用。
一方面，补偿器可以用来调节电路的频率特性，通过改变电路的阻抗来实现对电路频率特性的调节。
另一方面，补偿器还可以用来实现对电路的稳定性和灵敏度的调节，通过改变电路的阻尼和响应速度来实现对电路性能的调节。
总之，补偿器是一种非常重要的电子元件，它通过调节电路中的电阻和电感来实现对电路性能的调节。
补偿器的原理是基于电阻和电感的相互作用，通过合理地调节电阻和电感的数值，可以实现对电路性能的精确调节。
补偿器在电路中有着广泛的应用，可以用来调节电路的频率特性、稳定性和灵敏度，从而实现对电路性能的全面调节。
通过本文的介绍，相信大家对补偿器的原理有了更深入的了解。
补偿器作为电子元件中的重要组成部分，对于电路的性能调节起着至关重要的作用。
希望本文能够帮助大家更好地理解补偿器的原理及其在电路中的应用。

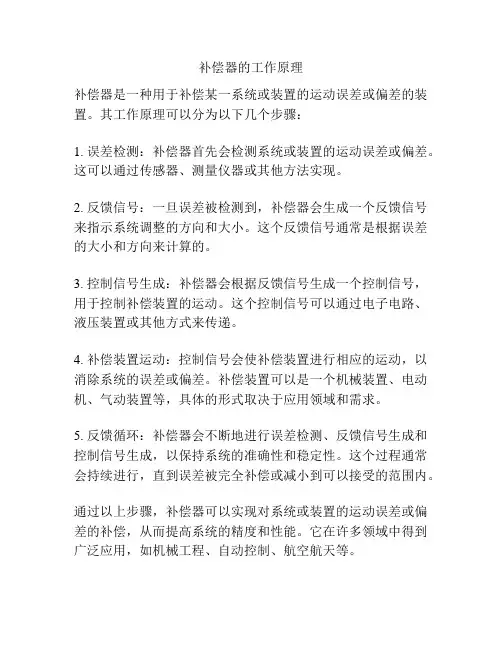

补偿器的工作原理
补偿器的工作原理
补偿器是一种用于补偿某一系统或装置的运动误差或偏差的装置。
其工作原理可以分为以下几个步骤：
1. 误差检测：补偿器首先会检测系统或装置的运动误差或偏差。
这可以通过传感器、测量仪器或其他方法实现。
2. 反馈信号：一旦误差被检测到，补偿器会生成一个反馈信号来指示系统调整的方向和大小。
这个反馈信号通常是根据误差的大小和方向来计算的。
3. 控制信号生成：补偿器会根据反馈信号生成一个控制信号，用于控制补偿装置的运动。
这个控制信号可以通过电子电路、液压装置或其他方式来传递。
4. 补偿装置运动：控制信号会使补偿装置进行相应的运动，以消除系统的误差或偏差。
补偿装置可以是一个机械装置、电动机、气动装置等，具体的形式取决于应用领域和需求。
5. 反馈循环：补偿器会不断地进行误差检测、反馈信号生成和控制信号生成，以保持系统的准确性和稳定性。
这个过程通常会持续进行，直到误差被完全补偿或减小到可以接受的范围内。
通过以上步骤，补偿器可以实现对系统或装置的运动误差或偏差的补偿，从而提高系统的精度和性能。
它在许多领域中得到广泛应用，如机械工程、自动控制、航空航天等。
补偿器作用
补偿器作用
补偿器是一种用于校正系统中的误差的装置，常见于电力系统、控制系统等。
它的作用是通过调整系统的某些参数，以达到消除或降低误差的目的。
在电力系统中，由于电力供应与需求之间的不平衡或电力输入/输出负载之间的变化，会导致电压或频率的波动，从而影响
电力系统的稳定性和正常运行。
补偿器的作用是通过自动调节系统的电压和频率，使其保持在合理的范围内，从而提高系统的稳定性和可靠性。
补偿器的作用还可以扩展到控制系统中。
在控制系统中，常常会出现误差，即控制量与期望量之间的差异。
这些误差可能是由于系统的非线性、外部干扰、传感器不准确等原因引起的。
补偿器的作用是通过调节系统的输出或输入，以减小或消除误差，从而使系统的控制效果更好。
补偿器的工作原理可以有很多种，其中比较常见的是PID（比
例积分微分）控制器。
PID控制器通过根据误差的大小和变化
率来调整系统的输出，从而使误差逐渐减小，直至达到预期的控制效果。
PID控制器不仅可以在静态条件下补偿误差，还可
以在动态条件下对系统进行平稳控制。
除了PID控制器，还有许多其他的补偿器，如前馈补偿器、
模糊控制器、自适应控制器等。
这些补偿器可以根据不同的系统和控制要求选择使用，以获得最佳的控制效果。
总之，补偿器可以在电力系统、控制系统等领域中起到重要的作用。
它可以通过校正系统中的误差，提高系统的稳定性和控制效果。
在实际应用中，需要根据具体的情况选择适合的补偿器，并进行合理的参数调节，以实现最佳的补偿效果。
压力补偿器工作原理
压力补偿器工作原理
压力补偿器是一种用来自动调节系统压力的装置，常用于气体系统、液体系统以及机械装置中。
其工作原理是通过感知系统压力的变化，自动调节补偿器内的压力，使其保持在设定的范围内。
具体工作原理如下：
1. 感知压力变化：补偿器内设有感应装置，可以感知系统中的压力变化。
2. 比较设定值：补偿器内部设有一个设定值调节装置，可以设置期望的压力范围。
3. 控制阀门：根据与设定值的比较结果，补偿器内的控制阀门会自动调节开启程度，使流入或流出补偿器的介质量发生变化。
4. 压力平衡：控制阀门的调节会导致补偿器内的介质流量发生变化，从而使补偿器内的压力逐渐接近设定值。
5. 维持稳定：一旦补偿器内的压力达到设定值，控制阀门将会保持一定的开启程度，以维持系统压力的稳定。
需要注意的是，补偿器的工作原理可以根据具体的设计和应用领域而有所不同，上述原理仅为一种常见的工作方式。
管道补偿器的种类
管道补偿器的种类
1. 金属波纹管补偿器:
金属波纹管补偿器又称为金属伸缩节，是一种用于管道连接的柔性接头。
它通过波纹状的金属管壁来吸收管道在承受压力和温度变化时产生的热胀冷缩和机械振动等力的变化，从而达到防止管道破裂和泄漏，减少管道维修和更换的作用。
2. 橡胶补偿器:
橡胶补偿器是一种由橡胶材料制成的柔性接头，具有较好的耐酸碱、防腐蚀、耐高温和耐磨损等性能。
它通过橡胶材料的柔性来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。
3. 金属球型补偿器:
金属球型补偿器采用球形结构设计，具有较好的柔性和压强吸收能力。
它适用于液压和气动系统中的管道连接，可以有效地吸收各种方向的压力和温度变化所产生的力，并且具有较长的使用寿命。
4. 弹性板式补偿器:
弹性板式补偿器是一种由弹性材料制成的柔性接头，具有良好的耐温、耐酸碱、防腐蚀、耐磨损等性能。
它通过弹性材料的变形来吸收管道变形和振动力，减少管道的破损和泄漏，并且可以有效地延长管道的使用寿命。
补偿器的技术原理及应用
补偿器的技术原理及应用1. 补偿器的概述补偿器（Compensator）是一种常见的电子器件，用于在电路中补偿电流、电压、频率等参数，以确保电路的正常工作。
补偿器能够根据输入信号的特点，自动调整相应的参数，从而实现电路性能的优化。
2. 补偿器的基本原理补偿器的基本原理是通过引入一个与输入信号相反的修正信号，来抵消原始信号中的误差。
补偿器通常由控制器、传感器和补偿回路等组成。
2.1 控制器控制器是补偿器的核心部件，它能够识别输入信号的特征，并根据设定的补偿算法进行修正。
控制器通常由微处理器芯片或专用的集成电路实现。
2.2 传感器传感器用于检测输入信号的特征，常见的传感器包括温度传感器、光敏传感器、压力传感器等。
传感器将检测到的信号传递给控制器，供其进行补偿计算。
2.3 补偿回路补偿回路是控制器根据传感器的反馈信息计算出的修正信号，它将与原始信号进行叠加，以减小或消除输入信号中的误差。
补偿回路通常由放大器、滤波器等组件构成。
3. 补偿器的应用领域补偿器作为一种重要的电子器件，被广泛应用于各个领域。
以下列举了一些常见的应用领域：3.1 电力系统在电力系统中，补偿器主要用于校正电力因数和抑制谐波。
电力因数补偿器通过引入补偿电流，使得电力系统的功率因数接近于1，以提高能源利用效率。
谐波补偿器通过消除谐波电流，减小了电力系统中的谐波污染，保障了电力设备的正常运行。
3.2 自动控制系统在自动控制系统中，补偿器常用于修正信号中的误差，从而保证系统的稳定性和精度。
例如，PID控制器中的补偿器能够根据系统的实际输出值与期望值的差异，自动调整控制输出，以使系统运行在期望状态。
3.3 无线通信系统在无线通信系统中，补偿器常用于消除信号传输过程中的衰减和失真。
补偿器能够根据信号传输的距离、路径损耗等因素，自动调整信号的幅度、相位和频率等参数，以保证信号的质量和可靠性。
3.4 传感器信号处理在传感器信号处理中，补偿器通常用于校正传感器输出信号中的非线性、温度漂移等误差。
伸缩节和补偿器的区别
伸缩节和补偿器的区别伸缩节和补偿器是在工程领域中常用的两种管道连接件。
尽管它们在名称和功能上有相似之处，但它们在设计、安装和应用方面存在一些区别。
本文将介绍伸缩节和补偿器的区别，以帮助读者更好地理解和选择适当的连接件。
首先，让我们来了解一下伸缩节。
伸缩节是一种专门用于解决管道在温度变化或振动影响下产生的长度变化问题的连接件。
伸缩节通常由外套、内芯、密封件和法兰或螺栓组成。
它的主要作用是通过伸缩节的弹性变形来吸收管道的长度变化，从而避免管道连接点的应力积累和破坏。
伸缩节一般可分为金属伸缩节和橡胶伸缩节两种类型。
金属伸缩节由金属材料制成，通常是不锈钢或碳钢。
它具有良好的耐压性能，可以承受较高的工作压力和温度。
金属伸缩节的工作原理是通过金属管壳的弹性变形来吸收管道的长度变化。
该类型的伸缩节具有较长的使用寿命和较低的维护成本。
橡胶伸缩节则是由橡胶材料制成的，具有良好的耐腐蚀性和隔音性能。
橡胶伸缩节的工作原理是通过橡胶的柔性变形来吸收管道的长度变化。
由于橡胶伸缩节容易受到环境温度和化学介质的影响，因此在应用时需要选择适当的橡胶材料，以确保其正常工作。
与伸缩节相比，补偿器的功能更加复杂。
补偿器不仅可以吸收管道的长度变化，还能够补偿管道在不同高度之间的竖向位移。
这是因为补偿器具有多个连接点，并且可以在各个方向上进行灵活的位移调整。
补偿器通常由外壳、内芯、密封件和支撑装置等部件组成。
补偿器的种类很多，常见的有弹簧补偿器、龙骨补偿器和膨胀节等。
弹簧补偿器通过弹性力来吸收管道的长度变化，并能够承受较大的振动和冲击负荷。
龙骨补偿器主要用于长距离管道的支撑和吸收竖向位移。
膨胀节是一种特殊的补偿器，它通过内部的弹性体来吸收管道的长度变化，并能够承受较高的工作压力。
总的来说，伸缩节和补偿器都是用于解决管道连接处的应力和位移问题的连接件，但在功能和应用场景上存在一定的差异。
伸缩节主要用于吸收管道的长度变化，而补偿器不仅可以吸收长度变化，还能够补偿管道的竖向位移。
套筒补偿器技术参数
套筒补偿器技术参数
套筒补偿器是一种用于管道连接处的补偿装置，用于减少管道因温度变化、振动等原因而产生的应力和位移。
其技术参数通常包括以下内容：
1. 公称直径：补偿器适用的管道公称直径范围。
2. 工作压力：补偿器能够承受的最大工作压力。
3. 工作温度：补偿器能够承受的最高工作温度范围。
4. 补偿量：补偿器能够补偿的位移量或者变形量。
5. 波纹管材质：一般为不锈钢、碳钢等金属材料。
6. 波纹管层数：补偿器波纹管的层数，多层波纹管可以提供更大的补偿量。
7. 波纹管压力等级：波纹管的耐压能力，通常以标准压力等级表示。
8. 波纹管外径和长度：波纹管的外径和长度，决定了补偿器的整体尺寸。
9. 波纹管的蠕变和疲劳特性：补偿器材料在长期使用过程中的蠕变和疲劳性能。
这些技术参数对于选择和设计补偿器时非常重要，因为它们决定了补偿器的适用范围和性能特点。
具体的技术参数会根据不同的补偿器型号和制造商而有所不同。
如果你需要了解特定型号或者制造商的补偿器技术参数，建议直接向相关的制造商或供应商进行咨询。
补偿器工作原理
补偿器工作原理
补偿器是一种用于补偿或调整某些物理量的装置，常见于各种工程领域。
其工作原理可以分为以下几个步骤：
1. 感应检测：补偿器通常会包含一个感应元件，例如传感器或探测器，用于检测需要补偿的物理量。
这可以是温度、压力、电流等等。
2. 反馈信号：感应元件将感测到的物理量转化为电信号，并将信号传输给补偿器的控制部分。
3. 比较与偏差计算：控制部分将感应元件生成的电信号与设定的目标值进行比较，并计算出补偿器需要进行的调整量。
这个偏差计算可以通过一些逻辑电路或计算机算法来实现。
4. 补偿输出：控制部分将计算出的偏差量转化为适当的控制信号，通过执行器或调节器调整传输介质或系统的参数，以达到补偿或调整物理量的目的。
5. 循环控制：补偿器通常会通过反馈信号持续地进行偏差计算和补偿输出，以实现持续的调整和控制。
补偿器的工作原理可以根据不同的应用领域和具体设计而有所不同。
例如，在温度补偿器中，感应元件可能是一个温度传感器，控制部分可能包括一个PID控制器来计算偏差和输出控
制信号。
而在压力补偿器中，感应元件可能是一个压力传感器，控制部分可能使用不同的控制算法来实现补偿控制。
总的来说，补偿器的工作原理是通过感应、反馈、比较和补偿输出等步骤来实现对某些物理量的精确控制和补偿。
它在各个工程领域中的应用非常广泛，例如自动控制系统、仪器仪表、传感器技术等。
波纹补偿器型号大全-参数选用及公式计算
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成, 端接管或直接与管道焊接, 或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用, 它不是承力件。
该类补偿器结构简单, 价格低, 因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移, 也可以补偿横向位移或轴向与横向合成位移, 具有补偿角位移的能力, 但一般不应用它补偿角位移。
型号：DN32-DN8000, 压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途: 轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号: DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式: 1、法兰连接2、接管连接产品轴向补偿量: 18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1.法兰连接2、接管连接产品轴向补偿量：18mm-400mm补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
管道补偿器类型及作用
管道补偿器类型及作用
1.弹簧补偿器：弹簧补偿器由内外两层橡胶制成，内层橡胶为补偿变
形提供柔性，外层橡胶则用于保护内层橡胶。
弹簧补偿器能够吸收管道的
热胀冷缩引起的变形，减少管道应力，并传递部分重力负荷。
其作用是通
过弹性力将管道的变形吸收，并提供一定的支撑力，从而保证管道系统的
正常运行。
2.针阀补偿器：针阀补偿器由内外两层金属制成，内层金属多为铜或
不锈钢，外层金属一般为铸铁或碳钢。
针阀补偿器通过内外层金属之间的
空隙来补偿管道的热胀冷缩引起的变形。
其作用是通过摩擦力将管道的变
形吸收，并提供一定的支撑力，从而减少管道应力，保护管道系统免受热
胀冷缩引起的损坏。
3.编织补偿器：编织补偿器由多层金属编织带组成，常见的材料有不
锈钢和铜。
编织补偿器具有良好的伸缩性和弹性，能够有效补偿管道的变
形和振动。
其作用是通过金属编织带的伸缩性将管道的变形吸收，并提供
一定的支撑力，从而减少管道应力，保护管道系统免受振动和冲击的影响。
4.橡胶补偿器：橡胶补偿器由内外两层橡胶制成，内层橡胶为补偿变
形提供柔性，外层橡胶则用于保护内层橡胶。
橡胶补偿器具有较好的柔性
和弹性，能够有效补偿管道的热胀冷缩引起的变形和振动。
其作用是通过
橡胶的柔性将管道的变形吸收，并提供一定的支撑力，从而减少管道应力，保护管道系统免受变形和振动的影响。
以上是几种常见的管道补偿器类型及其作用。
在管道系统设计中，根
据不同的工况和介质，选择合适的补偿器类型可以确保管道系统的正常运行，并提高其使用寿命和可靠性。
补偿器生产工艺
补偿器生产工艺补偿器是一种用于管道连接处的弹性元件，可以在管道的温度和压力变化时起到缓冲作用，避免管道因温度变化或压力变化而产生应力集中，从而保护管道的安全。
补偿器广泛应用于石油、化工、电力、造纸、医药等行业的管道系统中。
本文将详细介绍补偿器的生产工艺。
补偿器的生产工艺包括材料准备、加工、组装和测试等步骤。
首先是材料准备，补偿器的材料通常是金属或橡胶等弹性材料。
不同的工作环境和要求需要选择不同的材料。
一般情况下，金属补偿器使用不锈钢、碳钢等材料，而橡胶补偿器使用丁苯橡胶、氟橡胶等材料。
接下来是加工。
对于金属补偿器，加工通常包括剪切、折弯、冲孔、焊接、热处理等步骤。
在这些加工过程中，需要确保补偿器的尺寸精度、表面光洁度和焊接质量等方面符合设计要求。
对于橡胶补偿器，加工通常包括切割、成型、硫化等步骤，同样需要注意尺寸精度和硫化质量等方面的要求。
组装是补偿器生产过程中的关键环节。
组装包括补偿器的内衬、法兰、支架、压盖、密封圈等零部件的组合。
在组装过程中，需要注意各个零部件的尺寸、形状和材质等方面的要求，同时要确保组装质量，避免出现漏气、漏油等问题。
最后是测试。
测试是保证补偿器质量的关键环节。
测试包括静态测试和动态测试。
静态测试主要是测试补偿器在静态负荷下的变形和泄漏情况；动态测试则是测试补偿器在动态负荷下的变形和泄漏情况。
测试应该严格遵守相关标准，确保测试结果的准确性和可靠性。
补偿器的生产工艺需要严格按照相关标准和要求进行。
只有确保每个环节的质量和准确性，才能保证补偿器的质量和可靠性，从而为管道系统的安全运行提供保障。
各种补偿器的分类及特点
各种补偿器的分类及特点
各种补偿器的分类及特点如下：
1. 自然补偿器：利用管路几何形状所具有的弹性来吸收热变形。
优点在于它可以利用管道的自然弯曲来吸收热变形，无需额外的补偿器。
然而，自然补偿器的补偿能力有限，且管道变形时会产生横向的位移。
2. 方形补偿器：由管子弯制或由弯头组焊而成，利用刚性较小的回折管挠性变形来消除热应力及补偿两端直管部分的热伸长量。
其优点在于制造方便，补偿量大，轴向推力小，维修方便，运行可靠。
但缺点在于占地面积较大。
3. 波纹管补偿器：靠波形管壁的弹性变形来吸收热胀或冷缩量。
优点在于结构紧凑，只发生轴向变形，与方形补偿器相比占据空间位置小。
然而，波纹管补偿器的制造比较困难，耐压低，补偿能力小，轴向推力大。
4. 金属补偿器：在金属材料加工过程中通过机加工、焊接等工艺制成，具有良好的导热性和导电性，适用于高温、高压力和高流量的介质环境。
常见的金属补偿器有不锈钢补偿器、铜补偿器、铝补偿器等。
其优点在于使用寿命长，耐腐蚀、抗氧化。
但缺点在于刚性大，无法接受弯曲变形，温度变化时易发生热应力，需要采用密封结构。
以上内容仅供参考，如需了解更准确的信息，可查阅各类型补偿器的说明或咨询相关行业专家。
补偿器垂直安装要求
补偿器垂直安装要求主要包括以下几点：
1. 安装位置：补偿器应安装在管道的直线部分，不得安装在弯头、三通、四通等部位。
如果必须安装在这些部位，应在这些部位前后各安装一个固定支架。
2. 安装方向：补偿器的轴线应与管道的轴线保持垂直。
如果由于空间限制无法实现完全垂直，也应尽量保证补偿器的轴线与管道的轴线平行。
3. 安装间距：补偿器的安装间距应根据设计要求和实际情况确定。
一般情况下，两个相邻的补偿器之间的间距不应小于4D（D为管道直径）。
4. 固定方式：补偿器的固定方式应采用专用的固定支架，不得直接用管道支吊架或螺栓固定。
固定支架应有足够的强度和刚度，以防止补偿器在运行过程中发生位移。
5. 安装前的检查：在安装补偿器之前，应对其外观、尺寸、材质等进行检查，确保其符合设计要求和产品质量标准。
同时，还应检查管道的清洁度，防止杂质进入补偿器内部。
6. 安装后的调整：补偿器安装后，应进行系统的水压试验和气密性试验，以检查补偿器的密封性能和补偿效果。
如有问题，应及时进行调整或更换。
7. 定期维护：补偿器在使用过程中，应定期进行检查和维护，确保其正常运行。
如发现补偿器有泄漏、变形、损坏等情况，应及时进行处理。
补偿器规范
补偿器规范补偿器规范一、引言补偿器是一种用于调节电力系统中电气设备的电气参数的装置，通过补偿功率因数，提高电力系统的功率因数，减少设备的无功损耗，提高电能利用率。
本规范主要针对低压电力系统中的补偿器进行规范。
二、适用范围本规范适用于工业、商业、住宅等低压电力系统中的补偿器，包括静态无功补偿器、动态无功补偿器等。
三、术语和定义3.1 补偿器：用于调节电力系统中的电气参数的装置。
3.2 静态无功补偿器：通过电容器或电感器等元件补偿系统中的无功功率。
3.3 动态无功补偿器：通过控制电气设备的调节范围来补偿系统中的无功功率。
3.4 补偿容量：补偿器可以提供的无功功率。
3.5 响应时间：补偿器从接收到控制信号到实际补偿无功功率的时间。
3.6 切换时间：补偿器在无功功率补偿状态之间切换的时间。
3.7 设计寿命：补偿器的正常使用寿命，通常以小时计算。
3.8 安装环境：补偿器安装的物理环境，包括温度、湿度、海拔高度等。
四、设计要求4.1 补偿容量的选择应满足电力系统的负荷需求，保证系统的功率因数达到合理的水平。
4.2 静态无功补偿器应具有较低的损耗和较小的体积。
4.3 动态无功补偿器应具有较快的响应时间和切换时间。
4.4 补偿器应满足相关标准和规范的要求，具有合格的产品认证。
4.5 补偿器应具有良好的电磁兼容性，不会对其他设备造成干扰。
4.6 补偿器应具有良好的安全性能，避免因电气故障引发的火灾和触电等危险。
4.7 补偿器的控制方式应简单易懂，并具有可靠的控制性能。
五、安装和运维要求5.1 补偿器的安装应符合相关的电气安全规定，确保安装的稳定性和可靠性。
5.2 补偿器的防护等级应符合现场环境的需求，防止灰尘、水分等物质对补偿器的影响。
5.3 补偿器的周围应保持通风良好，避免过热导致补偿器损坏。
5.4 补偿器的定期维护应按照制造商提供的维护手册进行，确保补偿器的正常运行。
5.5 补偿器的使用过程中如出现故障应及时进行维修，避免对电力系统造成损害。
补偿器规范
补偿器规范补偿器规范一、总则为规范和统一补偿器的安装和使用，确保补偿器在适当环境下正常运行，特制定本规范。
二、适用范围本规范适用于各类管道系统中使用的补偿器。
三、术语和定义1. 补偿器：安装在管道系统中用于补偿温度、振动和位移引起的应力的装置。
2. 温度补偿器：一种补偿器，主要用于补偿因温度变化引起的管道应力。
3. 振动补偿器：一种补偿器，主要用于补偿因振动引起的管道应力。
4. 位移补偿器：一种补偿器，主要用于补偿因管道位移引起的应力。
5. 安装间隙：补偿器安装时适当预留的活动空间。
6. 管道支撑：承担管道重量和应力的支撑结构。
7. 补偿器间距：相邻两个补偿器之间的距离。
四、补偿器的选型与安装1. 补偿器的选型应符合管道系统的工作条件和设计要求，确保补偿器的使用寿命和性能满足要求。
2. 补偿器的安装位置应在设计图纸中明确指示，并进行合理布局，确保补偿器的安装不会对管道系统的正常运行产生影响。
3. 补偿器的安装间隙应根据具体情况进行预留，确保补偿器在工作时能够自由活动，并且不会受到管道的限制。
4. 补偿器与管道的连接应牢固可靠，采用合适的连接方式，确保补偿器与管道之间的密封性和安全性。
5. 补偿器的支撑应符合设计要求，提供足够的支撑力，以承受补偿器的重量和应力，避免补偿器变形或损坏。
6. 补偿器间的距离应根据设计要求进行设置，以保证补偿器的补偿效果和安全性。
五、补偿器的使用与维护1. 补偿器在运行前应进行检查和试运行，确保补偿器的性能和运行状态正常。
2. 在使用过程中，应定期对补偿器进行检查和维护，清除补偿器表面的污物和积水，防止补偿器受到腐蚀和损坏。
3. 出现补偿器损坏或失效的情况时，应及时更换或修复，确保补偿器能够正常工作。
4. 定期对补偿器的固定件和连接件进行检查和紧固，确保补偿器的安装牢固可靠。
5. 补偿器应定期进行润滑和调整，确保补偿器的运行顺畅和故障率低。
六、安全措施1. 在进行补偿器安装和维护时，必须严格按照操作规程进行，并采取相应的安全措施，确保人身安全和设备安全。
补偿器的补偿量标准
补偿器的补偿量标准摘要：I.引言- 介绍补偿器的作用和重要性II.补偿器补偿量的计算- 补偿量与管道温差、管道长度的关系- 金属膨胀系数的应用- 具体计算公式和例子III.补偿器补偿量的标准- 国内相关标准和规定- 国际标准和规定- 标准的重要性及对工程实践的影响IV.补偿器补偿量的不确定性- 影响补偿量的因素- 如何降低不确定性- 不确定性对工程的影响V.总结- 概括补偿器补偿量标准的重要性- 对未来研究的展望正文：补偿器补偿量标准在管道工程中有着至关重要的作用。
为了保证管道的正常运行，必须根据一定的标准来计算补偿器的补偿量。
本文将详细介绍补偿器补偿量的计算方法和标准，以及影响补偿量的不确定性因素。
首先，我们来了解补偿器补偿量的计算方法。
补偿量的计算与管道温差、管道长度以及金属的膨胀系数密切相关。
通常，我们可以通过以下公式来计算补偿量：补偿量= 金属膨胀系数× 管道距离× 温差其中，金属膨胀系数是0.0133，管道距离单位为米，温差单位为摄氏度。
通过这个公式，我们可以计算出具体的补偿量。
接下来，我们来看补偿器补偿量的标准。
在国内，补偿器的补偿量标准主要参考GB/T 12777-2008《金属波纹管膨胀节》和GB/T 2512-2008《管道补偿器》等文件。
此外，国际上也有许多通用的标准，如ISO 9001、API 650 等。
这些标准对补偿器的补偿量有明确的规定，对于保证工程质量和安全具有重要意义。
然而，在实际工程中，补偿器补偿量存在一定的不确定性。
影响补偿量的因素包括材料性质、温度变化、安装质量等。
为了降低不确定性，我们应在设计和施工过程中严格把控，确保材料的质量、安装的规范性，以及合理的计算和调整。
总之，补偿器补偿量标准在管道工程中具有重要意义。
我们应熟悉并掌握相关标准，以保证工程质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GSJ-V型系列旋转式补偿器
一、概述
GSJ-V型系列无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。
旋转式补偿器的结构如图（1）所示，其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力，其动作原理如图（2）所示。
补偿后的位置
安装位置旋转补偿器
图（2）旋转补偿器动作图旋转补偿器
旋转补偿器
旋转补偿器的优点：（1）、补偿量大，可根据自然地形及管道强度布置，最大一组补偿器可补偿500m管段；（2）、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道；（3）、密封性能优越，长期运行不需维护；（4）、投资大大节约；（5）、设计计算方便；（6）、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。
GSJ-V旋转补偿器由江苏省宜兴市宏鑫保温管有限公司生产厂家专业制造，该产品已在热力工程中大量推广应用。
旋转补偿器在管道上一般按150～500m安装一组（可根据自然地形确定），有十多种安装形式，可根据管道的走向确定布置形式。
采用该型补偿器后，固定支架间距增大，为避免管段挠曲要适当增加导向支架，为减少管段运行的摩擦阻力，在滑动支架上应安装滚动支座。
二、旋转补偿器的选型（江苏省宜兴市宏鑫保温管有限公司专利
产品）：
GSJ-V型系列无推力旋转式补偿器分为三个等级：
（1）、适用低压管道补偿器：压力0～1.6MPa、
温度-60～330℃；
（2）、适用中压管道补偿器：压力1.6～2.5MPa、
温度-60～400℃；
（3）、适用高压管道补偿器：压力2.5～5.0MPa、
温度-60～485℃。
注：使用温度超过400℃时采用合金钢。
三、旋转式补偿器动作原理、布置方式：
GSJ-V型系列旋转式补偿器的补偿原理，是通过成双旋转筒和L力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。
1、Π型组合旋转式补偿器（图一、二）：
当补偿器布置于两固定支架之间时，则热管运行时的两端有相同的热胀量和相同的热胀推力，将力偶回绕着O中心旋转了θ角，以达到吸收两端方向相对、大小相等的热胀量△。
当补偿器布置不在两固定支架中心，而偏向热管较短的一端，在运行时的力偶臂L的中心O偏向较短的一端回绕来吸收两端方向相对、大小不等的膨胀量△1，△2。
束
始
x
热胀方向
旋转角度
热胀方向
图一 Π型组合补偿器立体图（平行布置）图二 Π型组合补偿器平面图
此类补偿器的布置和球形补偿器类似，当在吸收热膨胀量时，在力偶臂旋转到1/2θ时出现热管道发生最大的摆动y 值。
因此，离补偿器第一只导向支架的布置距离要加大（见表三）。
一般情况是根据自然地形、补偿量的大小和安装条件许可的情况下L 尽量选择大一点。
虽然吸收热胀随着转角θ或力偶臂L 的加大而增加，但为了限止y 摆动过大，对θ值不超过表四的推荐值，L 选在2～6米范围内为宜。
该补偿器适应性较广，对平行路径（如图一）、转角路径和直线路径及地埋过渡至架空，均可布置。
2、选型要点：
（1）Π型组合式补偿器高H=旋转筒长＋2×1.5D N ， 表一如下： 表一：H 尺寸
（2）GSJ—V系列旋转补偿器是一种全新的补偿装置，它的补偿能力特别大，为此当使用本补偿器进行长距离补偿时可按表二设置导向支柱。
表二：长距离补偿时导向支柱的间距（m）:
（3）由于Π型组合补偿器由于有横向摆动，故两侧一定距离内不准设置导向支架（见表三）。
表三：补偿器两侧导向支架离补偿器的距离（m）:
（4）管子直径越大时，θ应越小，本公司规定了它的极大值（见表四），希望算出的θ值不超过极大值。
表四：摩擦角θ的极大值[θ]：
注：摩擦角θ角度越小，摩擦力越小。
(5) Π组合补偿器的补偿量△的确定（图二）：
补偿量△=介质温度×管材热膨胀系数×两固定支柱的距离。
安装时应偏装热膨胀△/2。
3、旋转力偶的摩擦力矩及其推力：
（1）推动力偶的移动，必须克服一对旋转筒的摩擦力矩。
热
管道输送蒸汽的工作压力为P N=1.6MPa，蒸汽温度对合金密封填料的膨胀系数略比钢材高的附加紧力造成的附加力矩不予考虑的情况下，确定其摩擦力矩。
合金密封填料箱内摩擦力矩Mk1,抗盲板力的摩擦力矩Mk2，热管道在运行情况下的一对旋转筒的总的摩擦力矩为：
Mk=1.2(Mk1＋Mk2)Ncm
表五：一对旋转筒的旋转摩擦力矩Mk表：
表五如下：
表五：一对旋转筒的旋转摩擦力矩Mk表
(2) Π组合旋转式补偿器的力偶臂（如图一、二）L一般应根据现场实际情况确定，一般取1～10米。
力偶臂必须和一对大小相等、方向相反的力相互垂直。
所以，在热膨胀过程中，要使力偶旋转（即一对旋转筒动作）的力P由下式确定。
P=Mk÷Lcos(θ/2) (N) Mk Ncm； L cm
4、应用实例：
（1）、苏州市江远热电有限公司二期热网工程主管径为φ480×10，选用GSJ-V型旋转式补偿器，根据自然地形条件设置补偿器，形式如下：
（2）、自然条件：该热网管段，为河道於泥回填土，地耐力不足8吨，全长542米。
（3）、设计特点：设中间固定支柱1只，向两边平均间距17米设置，滑动支架2×15只，考虑到补偿滑动托座长，采用轴承式滚动托座（摩擦系数为0.07，实际摩擦系数为0.02），滑动管托根据补偿量放大，最大补偿量约1.1米，设置两端各放旋转式补偿器1组，补偿器旋转臂长为4.5米，其最大补偿能力为1.5米，最大侧向位移0.06米，滑动支架每间隔60米设一导向支架。
（4）、注意：实施长距离补偿需考虑采用摩擦系数低的轴承式滚动支架，增强管道强度，降低对固定支架的推力。
（5）、固定支架推力计算：
①、根据旋转力偶摩擦力矩其推力的计算公式：
Mk=1.2(Mk1＋Mk2)Ncm
查表：DN450管道，Mk=3890300Ncm
根据补偿量计算θ=26°28′臂长450cm
旋转摩擦推力8890N。
②、管道φ480×10无缝管重116Kg/m，保温重60Kg/m。
管道对支柱的摩擦推力[（116+60）×271]×9.81×
0.07=32752.84N
③、对固定支柱总推力为：（8890+32752.84）×1.2=49971N ≈4.9971吨力。
宜兴市宏鑫保温管有限公司
二00六年十二月十五日。
