复合钢板的焊接工艺
不锈钢复合板的焊接工艺(Q235B+316L)
不锈钢复合板的焊接工艺规程1、使用范围本工艺适用于以各种不锈钢为复材、低碳钢或低合金钢为基材总厚度大于或等于4mm的不锈钢复合板的焊接。
2、焊接材料的选择2.1 焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。
2.1.2 过渡层的焊条宜选择25%Cr-13%Ni型或25%Cr-20%Ni型以补充基层对复层的稀释，对复层含钼的不锈钢复合板，应采用25%-13%Ni-Mo型焊条。
2.2 常用不锈钢复合板焊接材料可按表2.2-1、2.2-2选取。
表2.2-1 常用不锈钢复合板过渡层及复层焊接材料的选用表2.2-2 常用不锈钢复合板基层焊接材料的选用3、焊前准备3.1下料不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光滑，采用剪床切割时，复层应朝上。
也可以采用等离子切割，切割时复层朝上，严禁将切割的熔渣落在复层上。
3.2 坡口加工及检查a.坡口形式和尺寸按图纸设计规定，如设计未明确规定的，可参照图3.2-1选用。
b.坡口选用原则：确保焊接质量填充金属少，熔合比小，便于操作。
c.坡口加工一般采用机械方法制成。
若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层d. 加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。
3.3焊前清理坡口及其两侧各20mm范围内应用机械方法及有机溶剂进行表面清理，清除表面的油污、锈迹、金属屑、氧化膜及其他污物，复层距离坡口100mm 范围内应涂防飞溅涂料。
3.4焊件装配a.装配应以复层为基准，其错边量不得大于复层厚度的二分之一，且不大于2mm，对于复层厚度不同时，按较小的复层厚度取错边量b.定位焊应焊在基层母材上，且采用与焊接基层金属相同的焊接材料。
手弧焊定位焊焊缝参照表3.5-1表3.4-1手弧焊定位焊焊缝尺寸（mm）δ0为基层厚度c.在装配过程中，严禁在复层上焊接工卡具，工卡具应焊在基层一侧。
复合板S11348+Q245R的焊接工艺评定
复合板S11348+Q245R的焊接工艺评定摘要本文介绍S11348+Q245R复合板的焊接性试验和焊接工艺评定，提供了焊接工艺参数。
根据该焊接工艺评定制定的产品焊接工艺，其产品经焊后检测符合技术要求。
关键词：复合板S11348+Q245R；焊接工艺评定；焊接性能分析第一节前言1焊接工艺评定概念焊接工艺评定工作是整个焊接工作的前期准备。
焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。
它包括焊前准备、焊接、试验及其结果评价的过程。
焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。
所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”。
2焊接工艺评定的意义焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。
焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。
3焊接工艺评定的目的（1）是锅炉、压力容器和压力管道及设备制造、安装、检修等生产过程和焊工培训教学应遵循的技术文件。
（2）是焊接质量管理所要执行的关键环节或重要措施。
（3）是反映一个单位施焊能力和技术水平高低的重要标志。
（4）是行业和国家相关的规程所做规定的必须进行的项目。
第二节S11348+Q245R复合板的焊接性试验和焊接工艺评定不锈钢复合板是由碳钢或低合金钢和不锈钢复合轧制而成的双层金属材料。
不锈钢复合板的焊接工艺(Q235A+304或310S)
不锈钢复合板的焊接工艺（Q235A+304或310S）Q235A+304或310S不锈钢复合板是一种以Q235A为基层，304或310S为复层，通过轧制、爆炸或爆炸轧制等方法，使之结合在一起的一种复合材料。
基层Q235A能满足压力容器材料强度要求．而复层304或310S是一种超低碳奥氏体不锈钢．具有良好的耐腐蚀性能。
复合后的材料不但能同时达到强度要求和耐腐蚀要求．而且它在市场上的价格要比304或310S的价格低得多。
所以越来越多复合钢板被用于石油、化工、食品、制药设备等行业。
但复合钢板的制造及焊接工艺比较复杂，特别是对过渡层及复层的焊接质量技术要求较高。
因此，对不锈钢复合钢板的焊接进行焊前分析、焊接工艺评定和合理选择焊接工艺参数是保证焊接质量的关键。
1．焊接性分析为保证复合钢板不因焊接而失去原有优良的综合性能，通常是分别对基层和复层进行焊接。
即把不锈复合板分为基层焊接、复层焊接和二者交界处的过渡层的焊接。
基层材料Q235A 是压力容器常用的低碳钢．其焊接性能良好．焊接时一般不需要采取特殊工艺措施．只有在低温情况下焊接结构刚性在的构件时才采取焊前预热和焊后缓冷的措施本例由于在常温下焊接，而且结构刚性不大，故无需采取预热等措施。
304或310S属于奥氏体不锈钢，如果在450oC～480~C范围内长时间停留，会析出碳化铬(Cr23C )。
铬主要来源于晶粒表面。
而内部铬来不及补充，使晶界的晶粒表层形成贫铬区．在强烈火腐蚀介质作用下贫铬区会形成晶间腐蚀．故焊接复层304或310S时应采用超低碳或含有钛铌等元素的不锈钢焊条，同时采用小工艺参数。
尽量减少热输入量，控制层间温度在60 以下。
过渡层的焊接性能主要取决于基层Q235A和复层304或310S材料的物理化学性能、接头的形式和填充金属等。
2焊接材料的选择2.1焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。
浅谈复合钢板焊接工艺

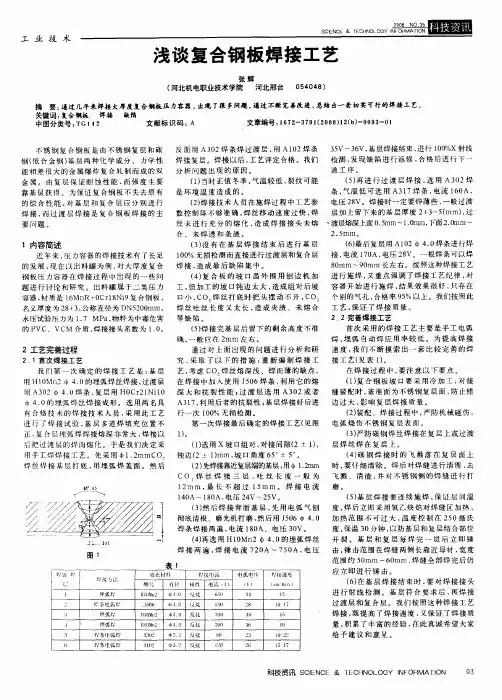

在 焊 接过 程 中 ， 注 意 以 下要 点 。 要 我 们 第 一 次 确 定 的焊 接 工 艺 是 ： 层 艺 ， 基 考虑 Ｃ ， Ｏ 焊丝 熔深 浅 、焊 肉薄 的缺 点 ， ５６ 利用 它 的 熔 （ ） 合 钢 板 坡 口要 采 用 冷 加 工 ， １复 对接 用 Ｈｌ Ｍｎ ４ ０的埋弧 焊丝焊 接 ， 渡 层 在 焊 接 中加 入 使 用 Ｊ ０ 焊 条 ， ０ ２ ． 过 用 Ａ３ ２ ４． 条 ， 层 用 Ｈ０ ２ Ｎｉ ０ ０ ０焊 复 Ｃｒ ｌ ｌ 深 大 和 抗 裂 性 能 ； 渡 层 选 用 Ａ３ ２或 者 缝 装配 时 ， 过 ０ 基准 面 为 不锈 钢 复 层面 ， 止错 防 影 由４． ０的 埋弧 悍 丝焊 接 成 形 。 选 用两 名具 Ａ３ ７， 用 后者 的抗 裂性 ； 层焊 接 好后 进 边过 大 ， 响 复层 焊 接 质 量 。 ｌ 利 基
工 业 技 术
ＳＩＱ Ｃ Ｎｇ＆ＴＣＮＬＧ Ｅ Ｅ｝ＯＯＹ ４
皿圆
浅 谈 复合 钢 板焊 接 工 艺
张 辉 （ 河北机电职业技术学院 河北邢台 摘
０４４） ５ ０ ８
要： 通过几年来焊接大厚度 复合钢板压 力容器 ，出现 了很 多问题 ， 通过 不断完善改进 ， 总结 出一套切实可行 的焊接 工艺。
关键词 ： 复合钢板 焊接 缺陷 中图分 类号 ： Ｇ１ Ｔ ４ ２ 文 献标识 码 ： Ａ
文章编号 ： ６ ２ ３ ９ （ ０ ８ １ （） ０ ９ 一 ｌ １ ７ — １ ２ ０ ） ２ ｂ 一 ０ ３ Ｏ ７
５ ６ 基层焊接 结束 ， 进行 ｌ ０ ０ ％Ｘ射线 反 面用 Ａ３ ２焊 条 焊过 渡 层 ， Ａｌ ２焊 条 ３ Ｖ～３ Ｖ， ０ 用 ０ 发现 缺 陷 进 行返 修 ， 格 后进 行 下一 合 焊接 复 层 。焊接 以 后 ， 工艺 评定 合格 。我 们 检测 ， 钢（ 合 金 钢 ） 层两 种 化学 成分 、 力学 性 低 基 道工序。 能 相 差很 大 的 金属 爆 炸 复合 轧 制而 成 的 双 分 析 问 题 出 现 的 原 因 。 不锈 钢 复 合 钢 板 是 由 不锈 钢 复 层 和碳 （） １ 当时 正 值 冬季 ， 气温 较 低 ， 纹可 能 裂 （ ） 进 行过 渡 层 焊 接 ， 用 Ａ３ ２ ５再 选 ０ 焊 条， 气温 低 可 选 用 Ａ３ 条 ， ｌ ７焊 电流 ｌ ０ ６ Ａ， 靠 基 层获 得 。 为保 证 复 合钢 板 不 失去 原 有 是 环 境 温 度 造 成 的 。 ８ 一般 过渡 （ ） 接 技 术 人 员在 施焊 过 程 中 工艺 参 电压 ２ Ｖ。焊 接时 一 定要 焊薄 些 ， ２焊 的 综 合 性 能 ， 基 层 和 复 合 层 应 分 别进 行 对 金 属 。 由复 层 保 证 耐 蚀 性 能 ， 强 度 主 要 而 焊 接 ， 过 渡 层焊 接 是 复 合 钢 板 焊 接 的 主 而
不锈复合钢板的焊接工艺
不锈复合钢板的焊接工艺不锈复合钢板是一种以碳钢为基体单面或双面整体连续地包覆0.1-20mm 不锈钢的两种金属高效节能资料。
其由较厚的珠光体钢（基层）和较薄的不锈钢（复层）复合轧制而成，基层多为碳钢或低合金钢，复层多为1CR18Ni9Ti 、Cr18Ni12Mo2Ti 、Cr23Ni28Mo3Cu3Ti 等奥氏体不锈钢，主要知足耐蚀性能等要求。
不锈钢复层往常是在容器里层，厚度一般只占总厚度的 10%～20%。
一、不锈复合钢板的焊接性不锈复合钢板基层和复层交界处的焊接属异种钢焊接，其焊接性主要取决于基层和复层的物理性能、化学成分、接头形式及填补金属种类。
焊接低碳钢（或低合金钢）与不锈钢的复合钢板时，简单产生高温结晶裂纹、延缓裂纹和脆化问题。
复合钢板焊接时，基层和复层应分开各自进行焊接，焊接中的主要问题在于基层与复层交接处的过渡层焊接。
1、奥氏系统复合钢板的焊接性（1）焊缝简单产生结晶裂纹：结晶裂纹是热裂纹的一种形式。
焊缝金属在结晶过程中冷却到固相线邻近的高温时，液态晶界在焊策应力作用下产生的裂纹。
（2）热影响区简单产生液化裂纹：复合钢焊接时，奥氏体钢热影响区因为受焊接热循环影响，低熔点杂质被融化，在焊策应力作用下产生液化裂纹。
2、铁素系统复合钢板的焊接性（1）焊缝简单产生结晶裂纹：焊接铁素体复合钢板时，焊缝金属产生结晶裂纹的原由、防备举措与焊接奥氏体复合钢板时同样。
（2）焊接接头易产生延缓裂纹：延缓裂纹是焊接接头冷却到室温并在一准时间后才出现的焊接冷裂纹，多产生在热影响区。
焊接铁素系统复合钢板产生延缓裂纹的影响要素有焊接接头区出现脆硬组织；焊缝金属中有显然的扩散氢齐集；焊接接头刚度大；有显然的焊接应力。
二、不锈复合钢板的焊接工艺规程（一）焊接资料的选择1、焊接资料采纳原则（1）复层资料的采纳应保证熔敷金属的合金元素的含量不低于复层资料标准规定的下限值。
（2）过渡层的焊条宜选择 25%Cr-13%Ni型或 25%Cr-20%Ni型以增补基层对复层的稀释，对复层含钼的不锈钢复合板应采纳25%-13%Ni-Mo型焊条。
2205+Q235B双相不锈钢复合板的焊接工艺
2205+Q235B不锈钢复合板的焊接工艺规程一、焊接工艺的选择1、覆层焊接工艺的选择双相不锈钢2205 具有良好的焊接性，但双相不锈钢2205 中具有较高的铁素体，当拘束度较大及焊缝金属含氢量较高时，存在焊接氢致裂纹的危险，因此，焊接材料选择与焊接过程中应严格控制氢的来源，选用钨极惰性气体保护焊的方法进行双相不锈钢2205 的焊接，其特点是焊接质量优良。
为了平衡焊缝金属中的相比例，应选择比母材2205 具有更高奥氏体形成元素的填充材料，通常是增加焊丝中Ni 和N 的含量，因此，根据母材2205 的化学成分，确定选用ER2209 焊丝，直径2.0mm。
双相不锈钢复板2205和焊丝ER2209化学成分见表1。
2、基层焊接工艺的选择基层材料为Q235B,焊接方式及焊材可选用多种方式，如选用焊条 J422 或J427，埋弧焊焊丝 H08A 焊剂 HJ431，氩弧焊：焊丝H08Mn2Si，CO2保护焊H08Mn2Si。
焊接基层焊道不得触及和熔化复材，先焊基材时，其焊道根部或表面，应距复合界面1-2mm。
焊缝余高应符合有关标准的规定。
3、坡口形式及尺寸的选择由于填充材料ER2209 具有更高的奥氏体形成元素含量，对优化焊缝金属中的奥氏体、铁素体的比例起着很大作用，因此应保证焊缝金属中的填充材料比例尽可能高，减少熔合比，并考虑到加工的便利及厚度较薄（2+6mm），建议采用采用V 型坡口，接头的坡口角度和间隙需较大些，无钝边，坡口形式及尺寸见表2。
坡口加工一般采用机械方法制成。
若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层，加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。
二、焊接操作规范（一）焊前准备1、下料1.1划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的复合钢板材料表面严禁用钢针划线或打冲印。
1.2下料时，应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。
Q345R+S30408复合钢板的焊接工艺
Q345R+S30408复合钢板的焊接工艺组织严重脆化，塑性和韧性下降，甚至产生裂纹。
在复层焊接时，可能会造成焊缝严重稀释，降低其塑性及抗晶间腐蚀性能。
根据焊接实践经验：过渡层的焊材必须采用高铬、高镍不锈钢焊材，才能在正常焊接参数下得到双相的焊缝，避免大量马氏体组织的产生，防止产生焊接冷裂纹。
同时要严格控制焊接热输入，使碳钢或低合金钢基层一侧的熔深较浅，以减少焊缝金属的稀释和基层合金化。
总之，为防止出现上述两种不良后果，基层和复层的焊缝金属不能相互影响，在基层和复层材料之间必须采用过渡层的方法。
不锈钢复合板的焊接分三部分进行，基层的焊接、复层的焊接及过渡层的焊接。
基层的焊接和复层的焊接属于同种材料的焊接，工艺比较成熟；过渡层的焊接则是异种材料的焊接，是确保不锈钢复合板焊接质量的关键，也是复合板焊接难度较大的区域。
2焊接工艺2.1焊接材料的选择为提高生产效率，基层采用埋弧自动焊，考虑到复层与过渡层焊接厚度薄，手工电弧焊操作灵活、对母材稀释率小，故复层与过渡层均采用手工电弧焊焊接。
基层焊材可按强度选用，保证焊缝强度不低于母材；复层焊材按不锈钢选用，焊缝耐蚀性不低于母材，过渡层焊接一般选用铬镍当量高的奥氏体填充材料，以减少基层对过渡层焊缝的稀释作用。
为提高过渡焊缝的抗裂能力，最好使交界处焊缝具有一定的铁素体组织。
综上所述，结合异种钢焊接经验，基层Q345R钢板埋弧焊的焊丝为H10Mn2，焊剂为SJ101，基层施焊时预热温度不低于100℃，焊后不进行焊后热处理。
复层的焊条选用A102焊条，过渡层选用A302焊条，复层选用的焊接材料应保证熔敷金属的主要合金元素含量不低于复层母材标准规定的下限值。
本设备复层S*****之间采用手工焊，选用与之化学成分相近的A102。
过渡层的焊接选用25%Cr～13%Ni型焊条，以保证能补充基层对复层造成的稀释，为同时更好地保证焊接接头的防晶间腐蚀的要求，选用低碳的A302焊条。
复合钢板Q235BSUS304L的焊接
栏目主持 朱光明
复合钢板Q235B/SUS304L的焊接
天津赛瑞机器设备有限公司 （300301） 冯 亮 范艳柳
在目前的水电设备制造领域中，复合钢板的应 用日益广泛。复合钢是由较薄的不锈钢与较厚的低 合金钢通过爆炸焊、轧制或堆焊等工艺方法制成的 双金属板材。使用复合钢板建造压力容器既可以节 约贵重耐腐蚀金属材料，利用普通碳素结构钢或低 合金高强度钢作为基层，又可以提高设备承压能 力，从而实现使用性能和经济效果优化组合的目 的。在我公司承接的水电项目焊接过程中，涉及到
本工程执行新工艺后，WB36钢（主给水、给 水再循环管道）焊缝硬度一次合格率99.12%，实践 证明调整后的热处理工艺是合理的。
(20110819)
46 2011年 第24期 焊接与切割
热加工
R 研究与应用 esearch & Application
焊接母材Q235B/SUS304L。由于复合钢板的焊接 较普通材质钢板难度大，故在焊接时的工艺要求非 常严格。
1. 焊接工艺的制定 （1）母材的焊接性分析 碳钢与不锈钢用复 合轧制或爆炸焊方法形成的复合钢板，要求具有一 定的拉伸、弯曲等力学性能。在复合钢板的焊接过 程中，基层、复层材料两部分共同决定此材料的焊
2. 焊接实施过程
焊前进行坡口处打磨，使坡口平整并除去切割 的热影响区部分。焊接过程中对基层、过渡层及复 层分别进行焊接。基层的焊接工艺与普通碳钢的相 同，复层的焊接工艺与相应的不锈钢相似，只有过 渡层的焊接属于异种金属的焊接。焊接时先焊基 层，再焊过渡层，最后焊复层。每道层间焊接时必 须采用锤击的方法进行消除应力处理。焊接完基层 后用碳弧气刨、铲削或磨削的方法清理焊根，去除 焊渣，经X射线探伤合格后焊接过渡层。焊接过渡 层时，将基层填满，稍高出交界线，最后将复层焊 满盖面。复层焊接时尽量减少熔深，减轻基层材料 对复层的稀释作用
不锈钢复合材料焊接工艺简介 可做做参考
不锈钢中厚板复合材料焊接工艺简介20世纪90年代以来，由于不锈钢复合钢板制造工艺的日臻完善，其价格逐步降低。
从而使不锈钢复合钢板的使用越来越广泛，冶金、水利、石油化工、核工业和食品工业等领域都有大量应用。
在压力容器建造中，不锈钢复合钢板被采用的逐渐增多。
不锈钢复合板的基层材料可以使用Q235B、16MnR、20R等各种普通碳素钢和专用钢。
覆层材料可以使用304、316L、1Cr13和双相不锈钢等各种牌号的不锈钢。
常用的是奥氏体不锈钢复合钢板。
一、不锈钢复合钢板的焊接特点不锈钢复合钢板焊接时，存在碳钢焊缝对不锈钢焊缝的稀释问题。
由于稀释作用，降低了不锈钢焊缝中的铬、镍含量，增加了不锈钢焊缝的含碳量。
所以不锈钢焊缝中容易形成硬而脆的马氏体组织。
从而降低了焊接接头的强度和韧性。
根据舍夫勒组织图和生产实践证明：过渡层的焊材必须采用高铬镍不锈钢焊材，才能在正常焊接参数下，得到双相组织的焊缝，避免了大量马氏体组织的产生，避免产生焊接冷裂纹。
但是，上述的结论是在小熔合比下总结出来的，原则上应控制焊缝的稀释率不大于30％，也就是说：合理设计焊接坡口和提高焊工的技术水平对于不锈钢复合钢板的焊接尤为重要。
二、合理设计焊接坡口焊接接头坡口形式的选择，除了应考虑其填充金属尽量少外，还应考虑复合钢板的焊接特点，保证复合层的耐腐蚀性能。
常用对接接头的坡口形式。
见（图一到图七）管板角接接头的坡口形式见（图八到图十）不锈钢复合钢板焊接的一般顺序应为：先焊基层焊缝，然后焊过渡层，最后焊复层焊缝。
图1按《焊接规程》的规定仅能单面施焊，焊接第一层时存易将基层母材熔人焊缝，影响焊接接头的抗腐蚀性并易产生冷裂纹。
另一方面，复层焊接接头被重复在敏感区加热，焊接接头易产生晶间腐蚀。
特殊情况下，能进行背面清根时，也可选用。
生产实践证明：过渡层的焊材必须采用高铬镍不锈钢焊材，才能在正常焊接参数下，得到双相组织的焊缝，避免了大量马氏体组织的产生，避免产生焊接冷裂纹。
复合钢板Monel400_Q345R的焊接
1.1.3 耐蚀特点 均匀腐蚀。 镍铜合金 N04400 在还原性的条件下， 比纯镍 耐蚀； 在氧化性的条件下， 比铜耐蚀。 N04400 的一个显著的耐 蚀特征是，对直至沸腾温度下的所有浓度的氢氟酸表现出极 好的耐蚀性， 正氟化工里被广泛使用, 因此对于本设备的使用 工况,N04400 成为设计选用最佳的材料。 1.2 基层 Q345R Q345R 钢是屈服强度为 340MPa 级的压力容器专用板， 它具有良好的综合力学性能和工艺性能。它是目前我国用途 最广、 用量最大的压力容器专用钢板。根据 2008 年 9 月 1 日 实施的 《GB 713-2008 锅炉和压力容器用钢板》 的新分类， 16Mng 和 16MnR、 19Mng 合并为 Q345R。 Q345R 是普通低合 金钢,是锅炉压力容器常用钢材， 交货状态分： 热轧或正火。 抗 拉强度为 （510-640） 之间， 伸长率大于 21% ， 零度 V 型冲击功 大于 34J。 Q345R 在焊缝和热影响区有不同程度的淬硬倾向， 一般中薄板焊接性能较好，不需要焊前预热也不容易产生冷 裂纹， 在板厚较大 （一般超过 30mm） 拘束度较大、 淬硬倾向较 大时才需要焊前预热，必要时采用焊后热处理。焊接时综合 考虑焊缝金属的韧性、 塑性及强度， 一般在承压设备的焊接应 选用抗裂性好的低氢型焊条焊接， 一般选用 J507 或 J506,对于 厚度较大、拘束度较大及冷裂倾向较大的焊接结构可以考虑 选用超低氢焊条。 1.3 焊接材料 如图 2 所示， 在 NB/T47015-2011 《压力容器焊接规程》 中， 按推荐的 Q345R 基层焊接材料选用焊条 J507，焊丝选用
1.1.2 性能特点 N04400 合金强度中等、 塑性好、 材质软、 易于成形和焊接。
—— 科协论坛 ・ 2011 年第 12 期 （下） ——
不锈钢复合板的焊接要求及注意事项
不锈钢复合板的焊接工艺不锈钢复合板是由复层(不锈钢)和基层(碳钢、低合金钢等)复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。
不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。
不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。
一、不锈钢复合板的焊接特点从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。
为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。
除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。
复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。
基层和复层的过渡层焊接是不锈钢复合板焊接的关键。
二、不锈钢复合板焊接技术要点1．焊接方法的选择焊接不锈钢复合板时，基层大都采用焊条电弧焊。
对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。
基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。
过渡层和复层焊接，最常用的方法是焊条电弧焊。
2．焊接工艺评定GBl50 1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。
焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。
不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。
目前，不锈钢复合板的焊接工艺评定应按照JB 4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。
3．焊接材料的选择不锈钢复合板的焊接材料按照JB／T 4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。
不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。
不锈钢复合钢板焊接技术要求
不锈钢复合钢板焊接技术要求
不锈钢复合钢板焊接技术的要求包括以下几个方面：
1. 焊接材料选择：应当选择与被焊接的不锈钢复合钢板具有相似化学成分和机械性能的焊接材料。
2. 焊接设备选择：应当选择适用于不锈钢复合钢板焊接的设备，如TIG（氩弧焊）、MIG（气体金属弧焊）等。
3. 焊接工艺选择：应当选择适合不锈钢复合钢板的焊接工艺，如直流或交流焊接、直流直流配电焊接等。
4. 焊接电流和电压设置：应当根据不锈钢复合钢板的厚度和材质的不同，合理调整焊接电流和电压的设置，以确保焊接质量。
5. 预热温度和焊后热处理：应当根据不锈钢复合钢板的厚度，预热温度的设置有助于减轻焊接应力和熔池形成的裂纹，并且在焊接完成后可以进行适当的热处理，以消除残余应力。
6. 焊接速度和焊接顺序：应当控制焊接速度，避免熔池过大或过小。
同时，确定合适的焊接顺序，以保证焊缝质量。
7. 焊接环境条件：应当在清洁、无风、无露水的环境下进行焊接，以避免外界杂质对焊接质量的影响。
需要注意的是，不锈钢复合钢板焊接技术要求还随着具体的应
用领域、材料要求和工艺要求的不同而有所差异，上述仅为一般性的要求，具体应根据实际情况进行选择和调整。
复合钢板焊接工艺
复合钢板焊接工艺
复合钢板焊接这活儿挺讲究的，因为得把两种不同的钢材粘在一起，一边可能是普通的碳钢，另一边则是高级点的不锈钢。
为了焊得好，不裂开，不出现问题，得注意这么几件事：
选对焊条：得用专门的焊条，一种是焊基层的，一种是焊面上那层不锈钢的。
特别是两层交界的地方，要用特制的焊条，保证两种材料能紧密贴合，不会让底层的碳跑到上面去。
加热处理：焊之前和焊之后，有时候得给要焊的地方预热或者回火，这样能减少焊接时产生的内应力，防止裂纹出现。
焊接方式：常用的是手工电弧焊，但也有些高级设备，像气体保护焊，根据具体情况挑一个合适的。
温度控制：焊接时火候得掌握好，不能太热，不然不锈钢那边的防锈能力就没了，底层的形状也可能变形。
清理干净：每焊完一层，记得清理干净，别让杂质留在里面，这样下一层焊得更结实。
防止“串味”：得小心别让底层的碳跑到不锈钢层里，那样不锈钢就不那么耐腐蚀了。
焊后处理：焊完了，有时还得整个热处理一下，让钢材里的压力释放出来，质量更好。
检查验收：最后，得用专业的设备检查一遍，看看有没有焊漏或者瑕疵，确保万无一失。
总之，这活儿得细心，每一步都得按规矩来，才能焊出既美观又结实的复合钢板。
Q345R+S30408复合钢板焊接工艺分析
焊接时， 奥 氏体 焊缝 金属 与 珠光 体母 材 金属 之 间 ． 由 于 珠 光 体 母 材 的 稀 释 作 用 ， 往 往 在 焊 接 接 头 的 过 渡 区 产 生 脆 性 马 氏 体 组 织 ， 即 在 珠 光 体 钢 一 侧 融 合 区 附
近 形 成 一 个 窄 的低 塑 性 带 ， 宽 度 一般 为 ０ ． ２ ～ ０ ． ６ ｍｍ ． 其
≤ ０ ． ３
采 用 线 膨 胀 系 数 与 珠 光 体 钢 较 接 近 的镍 基 焊 条 且 塑 性 较好 的焊条 ， 可使 热 应力 集 中在 不锈 钢 一侧 熔合 线 处 ． 也 使 奥 氏 体 不 锈 钢 的 塑 性 变 形 能 力 增 强 ， 减 小 热 应 力 徐鸿本． 机床夹具设计手册 ［ Ｍ］ ． 沈 阳： 辽 宁科 学 技 术 出 版
表3焊接工艺参数4检测焊接焊接焊接材电源焊接电焊接电焊接速度层次方法料ram极性流a压vmmrain按gb1511999管壳式换热器hg20584201l基层sawhiomnsi440dcep6406803438300钢制化工容器制造技术要求gb1502011压力容基层smawj5o744dcep1601802230160300器焊缝经过外观和rt检测全部合格力学性能基层smawj50744dcep180200223218o一350均达到要求水压试验完全达到要求5
１ 焊 接 性 分 析
某 厂 为大 型 化 工 企业 制作 的再 生塔 底 重 沸器 ， 壳
化 学 成 分 和 组 织 不 同 于 焊 缝 。 它 的存 在 容 易 导 致 焊 接
裂纹， 应 选 用 高 镍 合 金 的焊 条 来 减 少 脆 性 交 界 层 宽 度 。
１ ． ２ 碳 扩 散
不锈复合钢板的焊接
要 的位 置 。
三 ．不锈复合钢板的焊接特点
不 锈 复 合 钢 板 在 石 油 化 工 中应 用 较 广 泛 ，在 水 电建 设
≤ ０ ０ ５ ≤ ０ Ｏ １ ． ～ １ ． ．３ ．３ １ ５ ３５
１ ０～ １ ２ ． ．
０ ２ Ｎｉ Ｍ ｏ Ｎ ≤ ０ Ｏ ＜ １ ０ Ｃｒ ２ ５ ３ ．３ ．
≤２ ０ ．
≤ ０． ３ ≤ ０ ０ ０ ．２
２ ０～ ２ ３
４ ５ ６． ．～ ５
２． ～ ３ ５ Ｏ． ～ ０ ２ ５ ． １ ．
中国 电力教 育
２ １－ 管理 论丛 与技 术研 究专刊 ０ｏ － ， ？
不锈 复合钢板 的焊接
潘 文智
（ 中国水利水 电第八工程 局有 限公司，云南 永 善 ６ ７０ ） ５ ３ ０
摘
要： 本文根据笔者 在三峡工程 中的工作实践 ，介绍了不锈复合钢板 的焊接技术和焊接工艺。
关键词 ： 不锈复合钢 板 ； 焊接特点 ； 焊接工艺
复 层
Ｑ３ ５ ４Ｂ Ｑ３ ５ ４ Ｃ
Ｃ
Ｓ ｉ
Ｍｎ
Ｐ
Ｓ
Ｖ
Ｎｂ
Ｔ ｉ
Ａ１
０ ０１ ． ５
≤Ｏ ２ ≤０． ５ ． ． ５ １ Ｏ～１ ６ ≤０． ０ ≤０． ０ ． ２～Ｏ． ５ ． １ ～０ ０ ０ ． ２～Ｏ． ． ４ ４ Ｏ ０ １ ０ Ｏ ５ ． ６ Ｏ ０ ２ ≤Ｏ ２ ≤０． ５ ． ． ５ １ Ｏ～１ ６ ≤Ｏ． ５ ≤０． ５ ． ２～０ １ ０ ０ ～０． ６ Ｏ ０ ～０． ． ３ ３ ０ ０ ．５ ．５ ００ ．２ ２
不锈复合钢板的焊接工艺31页PPT
不锈复合钢板的焊接工艺
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
复合钢板焊接工艺评定
复合钢板焊接工艺评定使用复合钢板建造化工设备和压力容器是为了节约贵重耐腐蚀金属材料，同时利用低合金高强度钢作基层，提高设备承压能力，从而实现使用性能和经济效果优化组合的目的。
ASME规范第Ⅸ卷，第QW-217条，是关于复合钢板焊接工艺评定的专门条文［1］，是目前最全面、最合理的规定。
1 复合钢板焊接本质以单面坡口为例(图1)，复合钢板的焊接分两步来完成：①焊接基层，把基层坡口填充至H深度，H小于复合钢板的基层厚度T。
这样做的目的是为了防止焊接基层部分时熔化复层金属。
这一阶段的焊接与焊接单一基层材料没有任何区别。
②焊接复层，其基本要点是保持尽量浅的熔深，以减轻基层材料对耐蚀熔敷金属的稀释作用。
不难看出，这一阶段焊接的实质，就是在基层材料上堆焊耐蚀金属。
把复合钢板的焊接明确理解为基层材料的焊接和在基层材料上堆焊耐蚀金属，对正确理解ASME规范关于复合钢板焊接工艺评定条款，恰当而灵活地进行评定实验，并充分利用评定结果是至关重要的。
图1单面坡口焊接2 ASME规范规定2.1 评定方法当设计计算计入复层金属厚度时，需要用复合钢板进行评定实验。
在拉伸试件和弯曲试件上都必须保留全厚度的复层金属。
对强度计算时不考虑复层金属厚度的情况，规范规定了两种方法。
第一种方法与前面的相同。
第二种方法则完全不用复合钢板，只用基层材料，分别制备1件坡口焊试板和1件耐蚀金属堆焊试板，再分别在其上取样进行力学性能实验和耐蚀堆焊金属化学成分分析。
2.2 评定范围不论上述哪一种情况，也不管采用哪一种方法进行评定。
评定的基层金属厚度都是由实际焊接的基层金属厚度按第QW-451条的规定确定的。
熔敷金属的评定厚度，对基层焊缝也由所用焊接方法实际熔敷的厚度按第QW-451条来确定。
耐蚀熔敷金属的评定范围，下限由化学成分分析来确定，上限没有限制。
对复合钢板复层金属(母材)，没有评定厚度范围的规定和限制。
3 讨论3.1 力学性能实验对设计计算时计入复层金属厚度的情况，拉伸试件和弯曲试件上都必须保留全厚度的复层材料。
复合板焊接工艺全
复合钢的焊接石油、化工、航海和军工生产中宽泛使用复合钢制造各种耐腐化设施。
当前应用许多的复合钢是由较薄的不锈钢与较厚的低合金钢经过爆炸焊、轧制或堆焊等工艺方法制成的双金属板材。
较厚的珠光体钢部分为基层，基层多半由低碳钢或低合金钢构成，主要知足复合钢在使用中强度和刚度的要求。
不锈钢部分为复层，主要知足复合钢的耐蚀性等要求。
跟着复合钢的应用范围不停扩大，其焊接日趋惹起人们的关注。
1.复合钢的基天性能1.1 复合钢的力学性能生产中应用许多的复合钢板是以不锈钢、镍基合金、铜基合金或钛合金板为复层，低碳钢或低合金钢为基层，以爆炸焊、复合轧制、堆焊或钎焊方法制成的双金属板材。
还能够采用电渣焊生产大厚度（100～150mm）的轧制复合钢。
往常复层只占复合钢板总厚度的5%～50%，一般为 10%～ 20%，最小适用厚度为 1.5mm。
复合钢能够节俭大批的不锈钢或钛等名贵金属，拥有很大的经济价值。
碳钢与不锈钢（或镍基合金、钛等）用复合轧制或爆炸焊方法形成的复合钢板，要求拥有必定的拉伸、曲折等力学性能。
为了保证复合钢板不失掉原有的综合性能，对基层和复层一定分别进行焊接，焊接性、焊接资料选择、焊接工艺等由基层、复层资料决定。
① 拉伸强度复合钢中的不锈钢复层的力学性能比基层碳钢优秀，抗接强度高于碳钢。
复合钢的拉伸强度（σb、σs）可用下式求出。
σb cδc σbdδdσb＝────────δcδd式中σ bc——碳钢的抗拉强度，MPa；δc——碳钢的厚度，mm；σbd——不锈钢的抗拉强度，MPa；δd——不锈钢的厚度，mm。
在实质设计中，美国在 ASMF标准中规定：复合钢的整体厚度按基层碳钢的厚度进行设计。
日本相关标准往常也按这种规定进行设计。
② 曲折性能测定复合钢的曲折性能时，可把不锈钢复层放在外侧，也可把碳钢基层放在外侧进行曲折试验。
不论采纳哪一种方法，都一定依据处于外侧资料的曲折试验规定进行，目的是为了判断外侧资料的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 复合钢板的焊接工艺为了确保复合钢板的焊接质量,首先要 正确选择的焊接材料覆盖层和基层。为了更有效的预防稀 释和碳迁移,隔离主要矛盾和熔覆焊接过渡层,因此,选择隔 离缓冲层与焊接材料。
• 焊接材料的基本原则:熔覆焊接材料应保证合金元素的金属 含量不小于覆层的下限标准规定的母材;对焊接接头来防止 晶间腐蚀性要求也应该确保金属在某些内容的注、钛、稳 定的元素或C≤0.04%。焊接材料的选择,并确保焊接接头 的抗拉强度的不少于的拉伸强度基层基础金属标准规定的 下限的主要应该基层合金钢内容。
• 如果基层包含钼钢铁应选择25 Cr13NiMo类型。焊后热 处理焊接后的不锈钢复合板应该被避免。当需要焊后热处 理应避免涂料贱金属和焊接接头的铬碳化物沉淀和σ的形 成阶段。
• 确定的准则post-weld热处理应根据总厚度的复合钢。熔 覆0 Cr13不锈钢复合板,当使用奥氏体不锈钢焊接材料焊 接熔覆和基材不需要post-weld热处理可以自由地做焊接 热处理。
• 焊接材料的基本原则:熔覆焊接材料应保证合金元素的金属 含量不小于覆层的下限标准规定的母材;对焊接接头来防止 晶间腐蚀性要求也应该确保金属在某些内容的注、钛、稳 定的元素或C≤0.04%。
• 焊接材料的选择,并确保焊接接头的抗拉强度的不少于的拉 伸强度基层基础金属标准规定的下限的主要应该基层合金 钢内容。过渡金属焊接材料的焊接应选择25 Cr-13Ni类型 或25 Cr20Ni类型,保证加入稀释造成的基层熔覆。
• 不锈钢复合板的post-weld热处理要求的基础材料。覆层 、基层需焊接熔敷金属的不锈钢复合钢板热处理后,应该浮 出水面后涂层。设备需要较高的抗晶间腐蚀性,如果基层需 要焊接、热处理,可取,热处理后的焊缝熔覆覆盖表面焊缝 。
油裂化管石www.9948shi • 过渡金属焊接材料的焊接应选择25 Cr-13Ni类型或25 Cr20Ni类型,保证加入稀释造成的基层熔覆。如果基层包 含钼钢铁应选择25 Cr13NiMo类型,复合钢板SMAW电极 的选择
• 为了确保复合钢板的焊接质量,首先要正确选择的焊接材料 覆盖层和基层。为了更有效的预防稀释和碳迁移,隔离主要 矛盾和熔覆焊接过渡层,因此,选择隔离缓冲层与焊接材料 。
• 否则,根据要求post-weld熔覆材料热处理。不锈钢复合板 的post-weld热处理要求的基础材料。覆层、基层需焊接 熔敷金属的不锈钢复合钢板热处理后,应该浮出水面后涂层 。设备需要较高的抗晶间腐蚀性,如果基层需要焊接、热处 理,可取,热处理后的焊缝熔覆覆盖表面焊缝。
• 设备需要较高的抗晶间腐蚀性,如果基层需要焊接、热处理 ,可取,热处理后的焊缝熔覆覆盖表面焊缝。设备需要较高 的抗晶间腐蚀性,如果基层需要焊接、热处理,可取,热处理 后的焊缝熔覆覆盖表面焊缝。否则,根据要求post-weld熔 覆材料热处理。
