丰田威驰轿车电动门锁电路如图所示
电动门锁控制继电器D4接收来自主开关D10和左前门车门 锁的信号，然后驱动门锁电机，其中左前门锁电机、右前门锁 电机、左后门锁电机、右后门锁电机并连接入门锁控制继电器 的3脚和1脚，ACT+和ACT-为门锁电机控制信号输出端。
当门锁开关置于“锁”位置时，门锁控制继电器的6脚输 入搭铁信号，门锁控制继电器识别为锁门信号，继电器动作， 从其1脚输出蓄电池电压，分别经左前门锁电机、右前门锁电 机、左后门锁电机、右后门锁电机后回到门锁控制继电器的3 脚，此时左前门、右前门、左后门、右后门电动机运转，同时 上锁。
6.3.2 中央门锁的组成
基本组成：门锁开关、门锁执行机构和门锁控制器
（1）门锁开关
大多数中控负的开关都是由总开关和分开关组成，总开关装 在驾驶员身旁车门上，驾驶员操作总开关可将全车所有车门锁住 或打开；分开关装在其他各个电磁式、直流电动机式（永磁电动机式）2种 驱动方式。其原理都是外电路的控制下，使其通电极性发生改变， 从而改变运动方向，带动门锁连杆机构完成开锁和闭锁的功能。 电磁式：门锁集中操作按钮平时处于中间位置。当给锁门线圈通 正向电流时，衔铁带动杆左移，门被锁住；当给开门线圈通反向 电流时，衔铁带动连杆右移，门被打开。
中央门锁系统.
中央门锁系统
2．行李箱门开启器控制
当行李箱门开启器开关18接通，“1”信号经 端子18和反相器F送至行李箱门开启定时器。 开启定时器送至晶体管VT3基极电流约0.2s， 使其导通，NO.3继电器也导通，电流从蓄电池 →端子⑧→NO.3继电器→端子⑤→行李箱门开 启器→搭铁，从而打开行李箱门。
中央门锁系统
③若车门未锁且车速低于10km/h时，车速表内10km/h 开关闭合，稳态电路不向VT1提供基极电流；v＞ 10km/h时开关断开，稳态电路给VT1提供基极电流 VT1导通，定时器触发端经VT1和车门开关接地，门锁 锁门。
中央门锁系统
3.门锁执行机构 门锁执行机构是通过改变电流方向达到锁门或开锁动作 的。分为电磁铁式和直流电动机式两种。
中央门锁系统

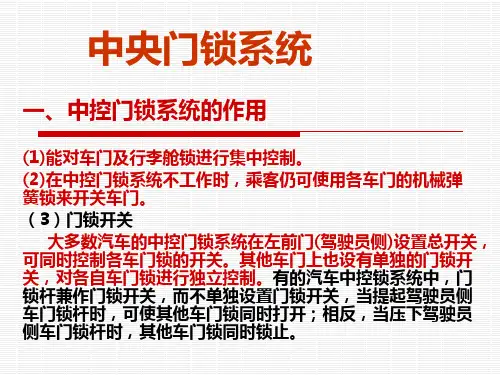

一、中控门锁系统的作用
(1)能对车门及行李舱锁进行集中控制。 (2)在中控门锁系统不工作时，乘客仍可使用各车门的机械弹 簧锁来开关车门。 （3）门锁开关
大多数汽车的中控门锁系统在左前门(驾驶员侧)设置总开关， 可同时控制各车门锁的开关。其他车门上也设有单独的门锁开 关，对各自车门锁进行独立控制。有的汽车中控锁系统中，门 锁杆兼作门锁开关，而不单独设置门锁开关，当提起驾驶员侧 车门锁杆时，可使其他车门锁同时打开；相反，当压下驾驶员 侧车门锁杆时，其他车门锁同时锁止。
储回路到FSK调制回路，由于采用 单芯片集成电路而使体积小型化，集 成电路的背面为锂电池。发射开关每 按一次，接收器便接收一次上锁或解 锁命令。
中央门锁系统
该系统具有保险功能。对于误动作或防盗，可采 取以下几项对策： 1、采用次载波方式的FM调制，由于外来噪声， 识别代码被模拟的概率极低。 2、识别代码数由数十位的串行代码构成，可组合 成数千万种，出现同一代码的概率极低。 3、对本车专用的代码以外的代码接收数次后，就 不能接收所有的代码，必须手动解锁后，才能解除 这种情况。 4、操作发射开关进行解锁后，在一定时间内如不 能打开车门，则又恢复到上锁状态。
中央门锁控制系统 ppt课件
中央门锁控制系统
1.桑塔纳 2.LS400 3.福特 4.BUICK REGAL
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
中央门锁控制系统
电控门锁的布置
中央门锁控制系统
❖ 2、电动机式自动车门锁
这种门锁由可逆式电动机、传动装置及锁体总成构成。 其工作原理为：由电动机带动齿轮齿条副或螺杆螺母副进而 驱动锁体总成，驱动车门的锁闭或开启。这种门锁的优点是 体积小，耗电少以及动作较迅速；不足之处在于，当门锁已 经锁定或开启时，应及时切断电源，以免电动机长时间通电 而烧毁。为了避免这个缺陷，有些厂家在电机回路中串接了 热保护器或PTC（正温度系数）热敏电阻。
只有当中央门锁控制系统在 “ 开锁 ” 状态时 , 儿童安全锁闩才能退出。
注：有的车锁是当儿童安全锁闩拨到锁止位 置时 , 在车内用内扣手不能开门 , 而在车外 用外扣手可以开门。
