公差表

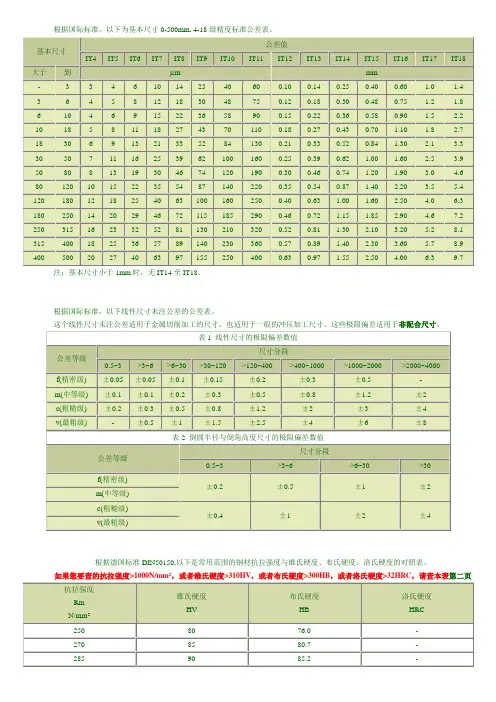

公差对照表
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
根据国际标准，以下线性尺寸未注公差的公差表。
这个线性尺寸未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于非配合尺寸。
根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度>310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页
如果您要查的抗拉强度<1000N/mm2，或者维氏硬度<310HV，或者布氏硬度<300HB，或者洛氏硬度<32HRC，请查本表第一页。
常用公差表
常用公差表2.垂直度公差矩形、圆形凹模板的直角面，凸、凹模（或凸凹模）固定板安装孔的轴线与其基准面，模板上模柄（压入式模柄）安装孔的轴线与其基准面，一般均应有垂直度要求，可按下表的垂直度公差选取。
而上、下模板的导柱、导套安装孔的轴线与其基准面的垂直度公差，应按如下规定：安装滑动式导柱、导套时取为0.01：100；安装滚动式导柱、导套时取为0.005：100。
注：1.基本尺寸是指被测零件的短边长度。
2.垂直度公差是指以长边为基准，短边对长边垂直度的最大允许值。
3.圆跳动公差各种模柄的圆跳动公差可按下表选取。
与模板固定的导套圆柱面的径向圆跳动公差，可根据模具精度要求选取4级或5级，在冷冲模国家标准中，其圆跳动公差值已直接标注在导套零件图上。
基本尺寸>18~30>30~50>50~120>120~250公差等级8公差值0.0250.0300.0400.0504.同轴度公差阶梯式的圆截面凸模、凹模、凸凹模的工作直径与安装直径（采用过渡配合压入固定板内），阶梯式导柱的工作直径与安装（采用过盈配合压入模板内），均应有同轴度要求，其同轴度公差可按下表选取。
注：基本尺寸是指被测零件的直径。
5.圆柱度公差导柱与导套配合的圆柱面，其圆柱度公差一般可按6级精度选取。
在冷冲模国家标准中，其圆柱度公差值已直接标注在导柱、导套零件图上。
三、模具零件的表面粗糙度要求模具零件表面质量的高低用表面粗糙度衡量，通常以R a(µm)表示。
R a数值愈小，表示其表面质量愈高。
模具零件的工作性能如耐磨性、抗蚀性及强度等，在很大程度上受其表面质量的影响。
模具零件的表面质量越高，其寿命也越长。
但从另一方面看，对模具零件表面质量要求过高，则增加了模具制造成本。
因此，应合理选用模具零件的表面粗糙度。
模具零件常用的表面粗糙度要求列于下表，可供模具设计时参考。
使用范围粗糙度数值（μm）GB1031-83(新标准)抛光的转动体表面0.1，0.2抛光的成形面及平面0.2，0.41.压弯、拉深、成形的凸模和凹模工作表面0.4，0.82.圆柱表面和平面的刃口3.滑动和精确导向的表面1.成形的凸模和凹模刃口；凸模凹模镶块的结合面0.8，1.62.过盈配合和过渡配合的表面——用于热处理零件3.支承定位和紧固表面——用于热处理零件4.磨加工的基准面；要求准确的工艺基准表面1.6，3.21.内孔表面——在非热处理零件上配合用2.模座平面1.不磨加工的支承、定位和紧固表面——用于非热处理的零件2.模座平面3.2，6.3不与冲压制件及模具零件接触的表面 6.3，12.5 粗糙的不重要表面 12.5，25不需机械加工的表面模具零件的公差配合、形位公差及表面粗糙度要求设计模具时，应根据模具零件的功能和固定方式及配合要求的不同，合理选用其公差配合、形位公差及表面粗糙度。
