西工大16秋《机械原理》在线作业

合集下载

西工大16秋机电一体化基础在线作业

奥鹏17春西工大16秋《机电一体化基础》在线作业一、单选题（共20 道试题，共100 分。

）1. 滚珠丝杠螺母副的支承方式中，若用于刚度和位移精度都很高的场合，应选用（）。

A. 一端固定、一端自由B. 两端游动C. 一端固定、一端游动D. 两端固定正确答案：2. 光栅移动一个栅距，莫尔条纹移动（）个条纹间距。

A. 1/4B. 1/2C. 1D. 2正确答案：3. 传动机构减小摩擦，能够提高（）。

A. 机构的稳定性能B. 机构的灵敏度C. 机构的刚度D. 机构的传动精度正确答案：4. 滚珠丝杠螺母副预紧的目的是（）。

A. 增加阻尼比，提高抗振性B. 提高运动平稳性C. 消除轴向间隙和提高传动刚度D. 加大摩擦力，使系统能自锁正确答案：5. 影响开环伺服系统的定位精度最主要的因素是（）。

A. 齿轮副传动误差B. 导轨副误差C. 步进电机误差D. 滚珠丝杠螺母副的误差和间隙正确答案：6. 步进电机的最大动态转距（）最大静转距，随脉冲频率的升高而降低。

A. 大于B. 小于C. 等于D. 大于或小于正确答案：7. 数字位置测量系统的精度值与其分辨率相比，精度值（）分辨率。

A. 小于或等于B. 大于或等于C. 大于或小于D. 小于正确答案：8. 机电一体化系统中，采用光电耦合器的最主要的作用是（）。

A. 传送信息时放大功率B. 传送信息时转换功率C. 防止外界干扰进入计算机D. 数字脉冲转换正确答案：9. 对于升速的齿轮系，（）。

A. 第一级齿轮间隙对系统精度影响最大B. 最后一级齿轮间隙对系统精度影响最大C. 各级齿轮间隙对系统精度影响一样大D. 齿轮间隙对系统精度影响可以忽略正确答案：10. 已知双波传动谐波齿轮的柔齿轮数为200，当刚轮固定时欲得到100的减速比，刚轮齿数应为（）。

A. 2B. 198C. 202D. 20000正确答案：11. 滚珠丝杠螺母副消除轴向间隙的目的主要是（）。

A. 减小摩擦力矩阵B. 提高使用寿命C. 提高反向传动精度D. 增大驱动力矩正确答案：12. 光栅传感器的莫尔条纹明暗变化一个周期，说明光栅移动了（）。

西工大机械原理大作业2凸轮机构作业

西工大机械原理大作业2凸轮机构作业摘要：凸轮机构是机械传动中十分重要的一种机构，它通过凸轮的回转运动将直线运动或其他运动转化为需要的曲线运动。

本文将对凸轮机构的结构和工作原理进行详细介绍，并以汽车发动机中凸轮机构为例进行分析。

通过本次作业的学习，可以更好地理解和应用凸轮机构的原理。

关键词：凸轮机构、结构、工作原理、汽车发动机一、引言凸轮机构是一种将直线运动或其他运动转化为需要的曲线运动的机构。

它广泛应用于各种机械传动中，尤其在汽车发动机中扮演着重要的角色。

凸轮机构能够将发动机的气缸活塞的直线往复运动转化为曲轴的回转运动，从而实现汽缸进、排气门的开闭。

凸轮机构还广泛应用于各种机械设备中，如机床、印刷机等。

因此，对凸轮机构的学习和掌握是十分重要的。

二、凸轮机构的结构和工作原理凸轮机构主要由凸轮、凸轮轴和从动件等组成。

凸轮是一个平面上的旋转曲线，它通过与凸轮轴的配合将转动运动转化为需要的曲线运动。

从动件则是根据需要进行曲线运动的机构组成部分，如气缸活塞、机床刀架等。

凸轮的工作原理是通过其凸轮轴的旋转将自身上的凸点或凹槽与从动件相配合，从而实现曲线运动。

当凸轮轴旋转时，凸轮上的凸点或凹槽与从动件相接触，从而驱动从动件做曲线运动。

凸轮机构的运动规律可以通过凸轮的轮廓形状来确定，因此，在设计凸轮机构时，需要根据所需要的运动曲线来确定凸轮的形状和参数。

三、汽车发动机中的凸轮机构汽车发动机中的凸轮机构是一个非常典型的凸轮机构应用案例。

它通过凸轮的回转运动来驱动气缸活塞做往复运动，并控制气缸进、排气门的开闭。

凸轮机构通过凸轮轴上的凸点和凹槽与气门机构相连接，从而实现曲线运动。

汽车发动机中的凸轮机构一般由凸轮轴、凸轮、气门弹簧、气门和凸轮轴链条组成。

凸轮轴位于汽车发动机的上部，凸轮装在凸轮轴上，通过气门弹簧与气门相连接。

当凸轮轴旋转时，凸轮上的凸点或凹槽与气门弹簧相接触，从而控制气门的开闭，进而控制气缸的进、排气。

机械原理大作业(一)--连杆(34题)

机械原理大作业（一）作业名称：连杆机构运动分析设计题目：（34）题院系：船舶学院班级： 1213101设计者：学号：哈尔滨工业大学机械设计一、运动分析题目如图所示机构，已知机构各构件的尺寸为BF=200mm,EF=1.25BF,DE=1.13BF,EH=0.85BF,HF=0.65BF,CH=0.81BF,GC=1.56BF,BD=0.58BF,BG=1.85BF,GD=1.6BF,构件1的角速度为W1=10rad/s，试求构件2上点H的轨迹及构件5的角位移，角速度，角加速度，并对计算结果进行分析。

机构结构分析：二、机构的结构分析及基本杆组划分机构各构件都在同一平面内运动，活动构件数n=5，=7，=0则机构的自由度为:F=3×n-2×-1×=3×5-2×7-0=12.基本杆组划分（1）去除虚约束和局部自由度本机构中无虚约束或局部自由度。

（2）拆杆组。

从远离原动件（即杆1）进行拆分，就可以得到由杆4,5 组成的RRRⅡ级杆组GCH，2,3 组成的RRRⅡ级杆组EDF，最后剩下Ⅰ级机构杆1。

（3）确定机构的级别由（2）知，机构为Ⅱ级机构三、各基本杆组的运动分析数学模型1）Ⅰ级杆组BF （原动件）在Ⅰ级杆组BF 中，即已知构件上B 点的运动参数，求同一构件上F 点（回转副）的运动参数。

调用Ⅰ级机构子程序即可求解 ①位置分析由图可得F 点的矢量方程F B BF r r l =+x,y 轴上的投影坐标方程为cos sin F B BF BF F B BF BF x x l y y l ϕϕ=+⋅⎫⎬=+⋅⎭（1）②速度和加速度分析将式（1）对时间t 求导即可得出速度方程：cos sin BF BF BF BF FF B BF FF B BF dx x x l dtdy y x l dt ϕϕϕϕ⋅⋅⋅⋅⋅⋅⎫⎪==-⎪⎬⎪==+⎪⎭ （2）2222cos sin sin cos BF BF BF BF BF BF BF FF B BF BF BF F F B BFBF d x x x l l dtd y y y l l dt ϕϕϕϕϕϕϕϕ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⎫⎪==--⎪⎬⎪==--⎪⎭（3）其中因为设B 为原点：B x =0；B y =0 ；B x ⋅=0 ；B y ⋅=0 ；B x ⋅⋅=0 ；B y ⋅⋅=0由上（1）（2）（3）方程可求出F 点的位移，速度，加速度2）RRR Ⅱ级杆组DEF 分析，求出F 点的角位移，角速度，角加速度上面1）中已求得F 点的位移，速度，加速度。

机械原理_课后习题答案免费(全面)高教版西北工大

2) 求vC2
v C 2 = v B + v C 2 B = v C 3 + vC 2 C 3
方向：大小： ⊥AB
√
⊥BC ?
0 0
∥BC ?
取
μv = 0.005
m/s mm
作速度图
b
题3-10 解(续2)
[解] （2）速度分析
v B → vC 2 → v D , v E → ω 2
1) 求vB 2) 求vC2 3) 求vD 和求vE 用速度影像法
C
E
vC = v B + vCB v D = v B + v DB
(2) 求vE
D p(a, f )
v E = vC + v EC = v D + v ED
b d e c
题3-5 解
b) 解: 顺序 (1) 求vC
v B → vC → v E → v F
D B vB A E G F C
vC = v B + vCB
√
0 0
∥CD ?
b2 (b1) (b3)
其中 a B3B2 = 2ω2 v B3B2 = 0(∵ v B3B2 = 0)
a B1 ⎛ m / s 2 ⎞ 取 μa = ⎜ ⎟ 作加速度图 p ' b '1 ⎝ mm ⎠
题3-8 c) 解(续2)
[解] （3）加速度分析 a B 2 ( = a B1 ) → a B 3 → a C 3 1) 求aB2 A 1 ω1 2) 求aB3
取
√ v ⎛m/s⎞ μ v = B1 ⎜ ⎟ 作速度图 pb1 ⎝ mm ⎠
3) 求vC3 : 用速度影像法
v C 3 = 0 同时可求得 ω3 =

西工大《机械原理》课后题全解__孙恒版作业答案精选

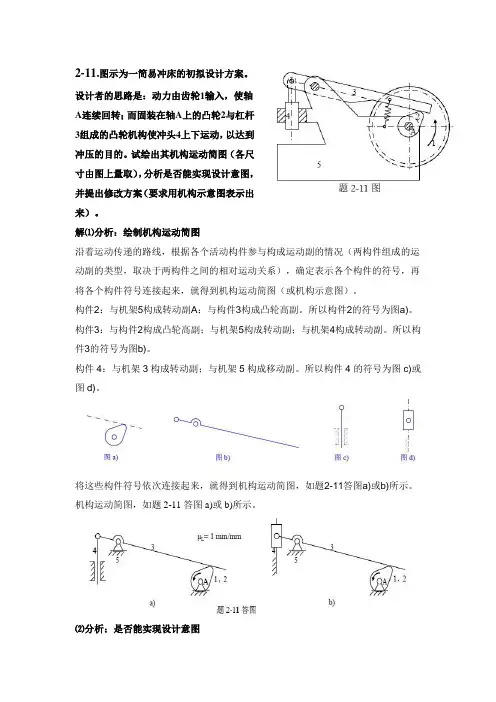

2-11.图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案（要求用机构示意图表示出来）。

解⑴分析：绘制机构运动简图沿着运动传递的路线，根据各个活动构件参与构成运动副的情况（两构件组成的运动副的类型，取决于两构件之间的相对运动关系），确定表示各个构件的符号，再将各个构件符号连接起来，就得到机构运动简图（或机构示意图）。

构件2：与机架5构成转动副A；与构件3构成凸轮高副。

所以构件2的符号为图a)。

构件3：与构件2构成凸轮高副；与机架5构成转动副；与机架4构成转动副。

所以构件3的符号为图b)。

构件4：与机架3构成转动副；与机架5构成移动副。

所以构件4的符号为图c)或图d)。

将这些构件符号依次连接起来，就得到机构运动简图，如题2-11答图a)或b)所示。

机构运动简图，如题2-11答图a)或b)所示。

⑵分析：是否能实现设计意图在机构的结构分析中判断该方案否能实现设计意图，应该从以下两点考虑：①机构自由度是否大于零；②机构原动件的数目是否等于机构自由度的数目。

因此，必须计算该机构的自由度F=3n-(2p L+p H)=3×3-(2×4+1)=0。

因为机构的自由度为F=3n-(2p L+p H)=3×3-(2×4+1)=0可知，该机构不能运动，不能实现设计意图。

⑶分析修改方案因为原动件的数目为1，所以修改的思路为：将机构的自由度由0变为1。

因此，修改方案应有2种。

方案1：给机构增加1个构件（增加3个独立运动）和1个低副（增加2个约束），使机构自由度增加1，即由0变为1。

如题2-11答图c)、d)、e)所示。

方案2：将机构中的1个低副（2个约束）替换为1个高副（1个约束），使机构中的约束数减少1个，从而使机构自由度增加1，即由0变为1。

西工大18春《机械原理》在线作业

(单选题) 1: 两构件以面接触所构成的运动副称为（）。

A: 副B: 高副C: 低副D: 运动副正确答案:(单选题) 2: 机构是由许多刚性构件通过（）联接而成的。

A: 转动副B: 高副C: 低副D: 运动副正确答案:(单选题) 3: 机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。

A: 机构简图B: 机构运动简图C: 机械运动简图D: 机械运动循环图正确答案:(单选题) 4: 组成机械和机器的主要和基本部分是（）。

A: 构件B: 机构C: 机架D: 运动链正确答案:(单选题) 5: 机械原理研究的对象是（）。

A: 机械B: 机构C: 机器D: 构件正确答案:(多选题) 1: 构件在回转过程中产生的不平衡惯性力，不仅会在运动副中引起附加的动载荷，从而增大运动副中的摩擦和构件中的内应力，从而降低了（）。

A: 机械重力B: 机械效率C: 机械功率D: 使用寿命正确答案:(多选题) 2: 用解析法作机构运动分析的关键是依据（）。

A: 机构运动简图B: 三心定理C: 机构示意图D: 运动矢量方程正确答案:(多选题) 3: 利用连杆机构可以很方便地达到（）等目的。

A: 改变运动的传递方向B: 扩大行程C: 实现增力D: 远距离传动正确答案:(多选题) 4: 渐开线齿轮的基本参数有（）。

A: 齿数B: 模数C: 压力角D: 齿顶高系数E: 顶隙系数正确答案:(多选题) 5: 机构速度分析的图解法可分为（）。

A: 绝对瞬心B: 相对瞬心C: 矢量方程图解法D: 解析法正确答案:(多选题) 6: 运功副反力是运动副两元素接触处彼此作用的（）的合力。

A: 重力B: 正压力C: 摩擦力D: 平衡力正确答案:(多选题) 7: 绘制机构运动简图的主要步骤是（）。

A: 搞清机械的实际构造和运动情况B: 查明该机构是由多少构件组成的C: 各构件之间构成了何种运动副D: 恰当的选择投影面E: 选择适当的比例尺进行绘制正确答案:(多选题) 8: 机构变异的方法很多，较常用的有（）。

机械原理大作业1连杆机构27题

大作业1 连杆机构运动分析1、运动分析题目如图所示机构，已知机构各构件的尺寸为280mm AB =,350mm BC =,320mm CD =,160mm AD =，175mm BE = 220mm EF =，25mm G x =，80mm G y =，构件1的角速度为110rad/s ω=，试求构件2上点F 的轨迹及构件5的角位移、角速度和角加速度，并对计算结果进行分析。

2、建立坐标系建立以点A 为原点的固定平面直角坐标系图13、对机构进行结构分析该机构由I级杆组RR（原动件1）、II级杆组RRR（杆2、杆3）和II级杆组RPR（滑块4及杆5）组成。

I级杆组RR，如图2所示；II级杆组RRR，如图3所示；II级杆组RPR，如图4所示。

图2图 3图 44、各基本杆组运动分析的数学模型（1）同一构件上点的运动分析：图 5如图5所示的构件AB,,已知杆AB 的角速度=10/rad s ω，AB 杆长i l =280mm,可求得B 点的位置B x 、B y ，速度xB v 、yB v ，加速度xB a 、yB a 。

=cos =280cos B i x l ϕϕ;=sin =280sin B i y l ϕϕ;==-sin =-BxB i B dx v l y dt ωϕω； ==cos =;B yB i B dyv l x dt ωϕω222B 2==-cos =-BxB i d x a l x dt ωϕω；2222==-sin =-ByB i B d y a l y dtωϕω。

（2）RRRII 级杆组的运动分析：图 6如图6所示是由三个回转副和两个构件组成的II 级组。

已知两杆的杆长2l 、3l 和两个外运动副B 、D 的位置（B x 、B y 、D x 、D y ）、速度（xB yB xD yD v v v v 、、、）和加速度（xB yB xD yD a a a a 、、、）。

求内运动副C 的位置（C C x 、y ）、速度（xC yC v 、v ）、加速度（xC yC a 、a ）以及两杆的角位置（23ϕϕ、）、角速度（23ϕϕ、）和角加速度（23ϕϕ、）。

奥鹏西工大16春《机械原理》在线作业

西工大16春《机械原理》在线作业一、单选题（共 5 道试题，共 12.5 分。

）1. 两构件以点或线接触所构成的运动副称为（）。

. 高副. 低副. 运动副. 转动副正确答案：2. 一对齿轮的传动比是指该两齿轮的（）之比。

. 大小. 质量. 加速度. 角速度正确答案：3. 机械原理研究的对象是（）。

. 机械. 机构. 机器. 构件正确答案：4. 机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。

. 机构简图. 机构运动简图. 机械运动简图. 机械运动循环图正确答案：5. 组成机械和机器的主要和基本部分是（）。

. 构件. 机构. 机架. 运动链正确答案：西工大16春《机械原理》在线作业二、多选题（共 20 道试题，共 50 分。

）1. 凸轮式间歇运动机构主要优点有（）。

. 动载荷小. 无刚性和柔性冲击. 适合高速运转. 无需定位装置. 定位精度高F. 结构紧凑正确答案：F2. 斜齿轮传动的主要优点有（）。

. 啮合性能好. 传动平稳，噪音小. 重合度大. 不产生根切的最少齿数少正确答案：3. 机械是（）的总称。

. 机器. 机构. 自由度. 运动副正确答案：4. 机器是根据某种使用要求而设计的机械运动装置，能完成有益的（）。

. 机械功. 机械功转化. 机械能. 转化机械能正确答案：5. 凸轮机构按推杆的形状可分为（）。

. 尖顶推杆. 直动推杆. 滚子推杆. 平底推杆正确答案：6. 在行星轮系中，各轮齿数的选配需满足的条件有（）。

. 尽可能近似地实现给定的传动比. 满足同心条件. 满足均布条件. 满足邻接条件正确答案：7. 用解析法作机构运动分析的关键是依据（）。

. 机构运动简图. 三心定理. 机构示意图. 运动矢量方程正确答案：8. 机械系统方案评价指标应包括（）。

. 机械功能的实现质量. 机械的工作性能. 机械的动力性能. 机械的经济性. 机械结构的合理性F. 社会性正确答案：F9. 运功副反力是运动副两元素接触处彼此作用的（）的合力。

西北工业大学机械原理课后答案第3章-1

第三章平面机构的运动分析题3-3 试求图示各机构在图示位置时全部瞬心的位置(用符号P ij 直接标注在图上) 解：1P 13(P 34)13∞题3-4 在图示在齿轮-连杆机构中,试用瞬心法求齿轮1与齿轮3 的传动比w1/w3.P 13P 23P 363D 652C 4B P 16A 1P 12解：1〕计算此机构所有瞬心的数目152)1(=-=N N K2〕为求传动比31ωω需求出如下三个瞬心16P 、36P 、13P 如图3-2所示。

3〕传动比31ω计算公式为：1316133631P P P P =ωω题3-6在图a 所示的四杆机构中，l AB =60mm ，l CD =90mm ，l AD =l BC =120mm ，ω2=10rad/s ，试用瞬心法求：231）当φ=165°时，点C 的速度Vc ；2）当φ=165°时，构件3的BC 线上速度最小的一点E 的位置及速度的大小； 3）当Vc=0时，φ角之值〔有两个解〕解：1) 以选定比例尺,绘制机构运动简图。

(图3-3 ) 2〕求V C ，定出瞬心P 13的位置。

如图3-3〔a 〕s rad BP ll v l AB AB B 56.21323===μωω s m CP v l C 4.0313==ωμ 3〕定出构件3的BC 线上速度最小的点E 的位置。

因为BC 线上速度最小的点必与P 13点的距离最近，所以过P 13点引BC 线延长线的垂线交于E 点。

如图3-3〔a 〕s m EP v l E 375.0313==ωμ4〕当0=C v 时，P 13与C 点重合，即AB 与BC 共线有两个位置。

作出0=C v 的两个位置。

量得 ︒=4.261φ ︒=6.2262φ题3-12 在图示的各机构中，设已知各构件的尺寸、原动件1以等角速度ω1顺时针方向转动。

试用图解法求机构在图示位置时构件3上C 点的速度及加速度。

解：a)速度方程：32233C C C B C B C v v v v v +=+=加速度方程：r C C k C C C t B C n B C B t C nC a a a a a a a a 232323333++=++=+b) 速度方程：2323B B B B v v v +=加速度方程：r B B K B B B t B nB a a a a a 2323233++=+c) 速度方程：2323B B B B v v v +=加速度方程：r B B K B B B t B nB a a a a a 2323233++=+题3-14 在图示的摇块机构中，已知l AB =30mm ，l AC =100mm ，l BD =50mm ，l DE =40mm 。

西北工业大学智慧树知到“机械设计制造及其自动化”《机械原理》网课测试题答案卷2

西北工业大学智慧树知到“机械设计制造及其自动化”《机械原理》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.在铰链四杆机构ABCD中，已知AB=25mm，BC=70mm，CD=65mm，AD=95mm，当AD为机架时，是曲柄摇杆机构机构;当AB为机架时，是()机构。

A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构2.机械运转中最大速度与最小速度的差值越大则表明其速度波动程度越大。

()A.错误B.正确3.在下列四杆机构中，不能实现急回运动的机构是()。

A.曲柄摇杆机构B.导杆机构C.对心曲柄滑块机构D.偏置曲柄滑块机构4.在滚子推杆盘形凸轮机构中，当凸轮理论廓线外凸部分的曲率半径大于滚子半径时，推杆的运动规律将产生“失真”现象。

()A.错误B.正确5.如果连杆机构的极位夹角不为零，则说明该机构具有急回特性。

()A.错误B.正确6.由于平行轴斜齿圆柱齿轮机构的几何尺寸在端面计算，所以基本参数的标准值规定在端面。

()A.错误B.正确7.对于单自由度的机构系统，假想用一个移动构件等效时，其等效质量按等效前后()相等的条件进行计算。

A.动能B.瞬时功率C.转动惯量D.质量8.在曲柄摇杆机构中，压力角越大，对传动越不利。

()A.错误B.正确9.只有自由度为1的机构才具有确定的运动。

()A.错误B.正确10.平面五杆机构共有10个瞬心。

()A.错误B.正确第1卷参考答案一.综合考核1.参考答案：A2.参考答案：A3.参考答案：C4.参考答案：A5.参考答案：B6.参考答案：A7.参考答案：A8.参考答案：B9.参考答案：A10.参考答案：B。

西工大16秋机械制造装备与设计在线作业

奥鹏17春西工大16秋《机械制造装备与设计》在线作业一、判断题（共25 道试题，共100 分。

）1. 机械制造装备主轴部件由主轴、支承轴和安装在主轴上的传动件、密封件等组成。

（）A. 错误B. 正确正确答案：2. 铣削加工需铣刀的转动。

（）A. 错误B. 正确正确答案：3. 影响机械制造装备振动的主要原因有：整机刚度，阻尼特性，机械系统固有频率。

（）A. 错误B. 正确正确答案：4. 磨齿的方法有成形法和范成法。

（）A. 错误B. 正确正确答案：5. 滚齿机构所用的运动合成机构通常是圆柱齿轮或锥齿轮行星机构。

（）A. 错误B. 正确正确答案：6. 无心外圆磨床的特点有生产效率高，可消除工作中心孔误差。

（）A. 错误B. 正确正确答案：7. 数控机床由数控装置，伺服系统，机床本体三部分组成。

（）A. 错误B. 正确正确答案：8. 导轨按运动性质可分为主运动导轨，进给运动导轨，移置导轨三种。

（）A. 错误B. 正确正确答案：9. 导轨按摩擦性质可分为滑动导轨和滚动导轨。

（）A. 错误B. 正确正确答案：10. 导轨的功能是给运动部件导向。

（）A. 错误B. 正确正确答案：11. 转塔车床与卧式车床的主要区别是：转塔车床没有尾座和丝杠，而在尾座的位置变装一个可纵向移动的多工位刀架，刀架上安装多把刀具。

（）A. 错误B. 正确正确答案：12. 主轴部件所用的滚动轴承根据结构分为球轴承、圆柱轴承和圆锥轴承三大类。

（）A. 错误B. 正确正确答案：13. CA6140型普通车床上车削扩大螺距的螺纹时，如果用u扩=16（倍）的传动路线，则主轴必须处在10~32r/min范围内运行。

（）A. 错误B. 正确正确答案：14. 机械进给传动常用的直线运动传动机构有齿轮—齿条传动，普通丝杠—螺母传动，滚珠丝杠--螺母传动三种。

（）A. 错误B. 正确正确答案：15. 主轴部件所用的轴承有两大类：滚动轴承和滑动轴承。

（）A. 错误B. 正确正确答案：16. 机械制造装备中主轴部件的基本要求有旋转精度高、静刚度高、抗振性好、热变形小、耐磨性高。

西北工业大学《机械原理》在线作业

西工大《机械原理》在线作业
两构件以面接触所构成的运动副称为（）。

A:副
B:高副
C:低副
D:运动副
参考选项：C
两构件以点或线接触所构成的运动副称为（）。

A:高副
B:低副
C:运动副
D:转动副
参考选项：A
机械中各执行机构、执行构件完成工艺动作的时序协调，是由（）来解决的。

A:机构简图
B:机构运动简图
C:机械运动简图
D:机械运动循环图
参考选项：D
机构是由许多刚性构件通过（）联接而成的。

A:转动副
B:高副
C:低副
D:运动副
参考选项：D
组成机械和机器的主要和基本部分是（）。

A:构件
B:机构
C:机架
D:运动链
参考选项：B
绘制机构运动简图的主要步骤是（）。

A:搞清机械的实际构造和运动情况
B:查明该机构是由多少构件组成的
C:各构件之间构成了何种运动副
D:恰当的选择投影面
E:选择适当的比例尺进行绘制
1。

西工大机械原理试题及答案

西工大机械原理自测题（二）、判断题。

（正确的填写“ T ”，错误的填写“ F ” （ 20 分）1、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（F ）2、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

、两构件之间以点、线接触所组成的平面运动副称为高副, 束，而保留一个自由度。

、一对直齿轮啮合传动，模数越大，重合度也越大。

、平面四杆机构有无急回特性取决于极位夹角是否大于零。

7、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

8、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

9、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

10、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

二、填空题；（10分）1、机器产生速度波动的类型有（周期性）和（非周期性）两种。

2、铰链四杆机构的基本型式有（曲柄摇杆机构、双曲柄机构、双摇杆机构3、从效率观点分析，机械自锁的条件是（效率小于零4、凸轮的形状是由（从动件运动规律和基圆半径）决定的。

5当两机构组成转动副时，其瞬心与（转动副中心）重合。

三、选择题（10分）它产生两个约、对于刚性转子，已满足动平衡者，也必满足静平衡。

T )）三种。

B )。

1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（A）调速器; B）飞轮；C ）变速装置。

2、重合度£ a = 1.6 表示在实际啮合线上有（C ）长度属于双齿啮合区。

A) 60% ; B ) 40% ; C) 75% °3、渐开线齿轮形状完全取决于（CA）压力角；B ）齿数；C ）基圆半径°3、在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，贝y压力角（B ）°A）保持不变；B）增大；C ）减小。

5、在计算机构自由度时，若计入虚约束，则机构自由度数（X 5-2X 6- 2 = 1B )°A）增多; B）减小;C）不变。
