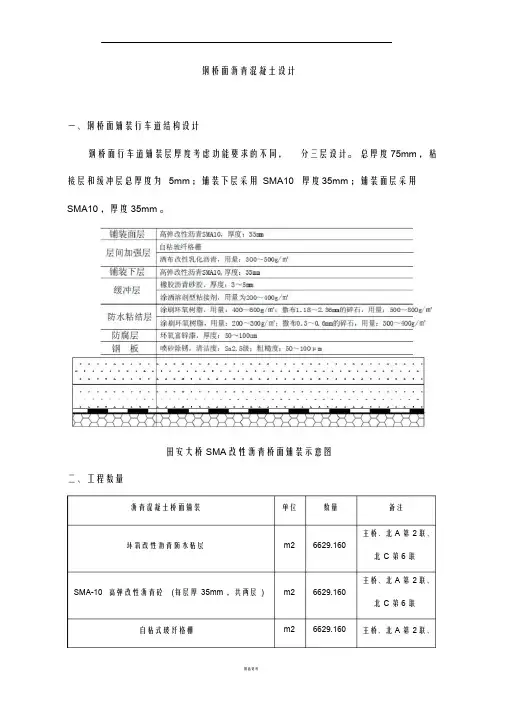

主桥钢桥面沥青铺装技术要求
钢桥面沥青混凝土设计
一、钢桥面铺装行车道结构设计
钢桥面行车道铺装层厚度考虑功能要求的不同，分三层设计。总厚度75mm，粘接层和缓冲层总厚度为5mm；铺装下层采用SMA10 厚度35mm；铺装面层采用SMA10，厚度35mm。
田安大桥SMA改性沥青桥面铺装示意图
二、工程数量
沥青混凝土桥面铺装单位数量备注
环氧改性沥青防水粘层m2 6629.160 主桥、北A第2联、北C第6联
SMA-10高弹改性沥青砼(每层厚35mm，共两层) m2 6629.160 主桥、北A第2联、北C第6联
自粘式玻纤格栅m2 6629.160 主桥、北A第2联、北C第6联
缓冲层m2 6629.160 主桥、北A第2联、北C第6联
防腐层m2 6629.160 主桥、北A第2联、北C第6联
三、结构设计
由于钢桥面板在施工过程中一般会发生锈蚀，为保护桥梁结构的耐久性，在去除旧铺装层后对桥面进行清洁、干燥处理后进行喷砂除锈处理。根据喷砂除锈国标GB8923-88，要求钢桥面喷砂除锈清洁度达到Sa2.5级，即“非常彻底的喷射除锈，钢材表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何的痕迹应仅是点状或条纹状的轻微色斑”。同时，为保证防腐层与钢桥面的附着力，要求钢桥面板喷砂除锈后粗糙度达到50～150um。
桥面铺装层的使用寿命通常较短，而桥梁结构的设计寿命超过100年，保护桥梁结构不被损坏意义重大。因此，增设防腐层来保护钢桥面板不被锈蚀是很必要的，根据盐雾试验结果，发现环氧富锌漆对钢板有很好的防腐作用。因而，要求在喷砂除锈后4h以，喷涂环氧富锌漆，厚度50～100μm。在达到规定结合力后，进行环氧树脂防水层施工。
环氧树脂作为一种液态体系材料，在固化反应过程中收缩率小，其固化物的粘结性、耐热性、耐腐蚀性和憎水性等性能优良，是一种理想的钢桥面板防腐材料。针对其韧性差的缺点，通过大量的试验研究工作，成功的对环氧树脂进行增韧改性，使得环氧树脂具有良好的适应钢桥面板的变形能力。为了提高防水层与上层结构之间的剪切强度，在环氧树脂上面撒布碎石。环氧树脂防水粘结层固化后，可进行缓冲层的施工。
缓冲层由两层200～400g/㎡溶剂粘接剂作为底涂层和3～6mm橡胶沥青砂胶组成。设置缓冲层的目的和作用有：1）.作为弹性中间层，显著降低桥面铺装层的弯拉应力；2）.降低上层沥青混凝土温度对环氧防水层的影响；3）.可以阻止水份的下渗，有一定的防水作用；4）.提高防水层与沥青混凝土铺装层的抗剪切能力，防止SMA 铺装层产生推移。为了增强环氧防水层与缓冲层之间的粘结效果，在铺筑缓冲层之前，涂刷溶剂型粘结剂。
缓冲层固化后，在上部施工双层参加聚酯纤维的高弹改性沥青SMA10，设计空隙率为3.0～4.0%，高弹改性沥青SMA10具有良好密实性和整体性，高弹改性沥青相对于普通改性沥青而言，具有更好的抗开裂能力和耐疲劳能力，且其粘度较小更容易压实以保证空隙率；上下层间设置网孔大小为38.1mm×38.1mm的自粘玻纤格栅，起到防止推移、抵抗车辙的作用；玻纤格栅铺设前撒布改性乳化沥青粘层（用量300～500g/m2）以保证格栅与下层铺装的粘结能力和铺装上下层的整体性。
四、铺装材料、混合料组成及性能要求
1、防腐层
喷砂除锈达到Sa2.5级、粗糙度达到50～100μm后，喷涂或涂布环氧富锌漆，其技术要求如表4.1。
2、粘接层
粘接层主要保证铺装与钢桥面板的良好粘接，环氧粘接剂技术要求见表4.2；撒布碎石要求干净、干燥，性能指标见表4.3。
3、缓冲层
在环氧粘接层基本固化后，即可涂刷溶剂型粘接剂，溶剂型粘接剂技术要求见表4.4。溶剂型粘接剂施工4～8小时后，即施工橡胶沥青砂胶，缓冲层性能要求见表
4.5。
4、沥青
对于SMA 用沥青结合料，根据桥面使用条件，结合已有应用经验，采用抗裂性和抗疲劳性能较好的高弹体改性沥青，技术要求如表4.6。
5、集料及矿粉
粗集料选用耐磨的破碎岩石，建议粗集料采用质量优良的玄武岩。粗集料、细
