塑料脱模斜度

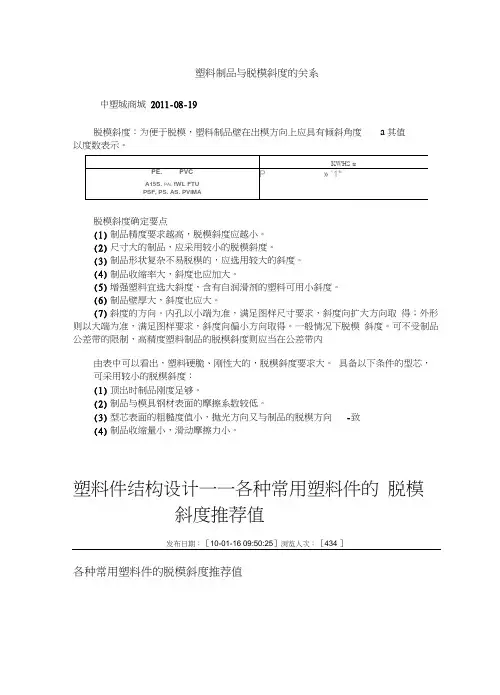

塑料制品与脱模斜度的关系中塑城商城2011-08-19脱模斜度：为便于脱模，塑料制品壁在出模方向上应具有倾斜角度a其值以度数表示。

脱模斜度确定要点(1)制品精度要求越高，脱模斜度应越小。

(2)尺寸大的制品，应采用较小的脱模斜度。

(3)制品形状复杂不易脱模的，应选用较大的斜度。

(4)制品收缩率大，斜度也应加大。

(5)增强塑料宜选大斜度，含有自润滑剂的塑料可用小斜度。

(6)制品壁厚大，斜度也应大。

(7)斜度的方向。

内孔以小端为准，满足图样尺寸要求，斜度向扩大方向取得；外形则以大端为准，满足图样要求，斜度向偏小方向取得。

一般情况下脱模斜度。

可不受制品公差带的限制，高精度塑料制品的脱模斜度则应当在公差带内由表中可以看出，塑料硬脆、刚性大的，脱模斜度要求大。

具备以下条件的型芯，可采用较小的脱模斜度：(1)顶出时制品刚度足够。

(2)制品与模具钢材表面的摩擦系数较低。

(3)型芯表面的粗糙度值小，抛光方向又与制品的脱模方向-致(4)制品收缩量小，滑动摩擦力小。

塑料件结构设计一一各种常用塑料件的脱模斜度推荐值发布日期：［10-01-16 09:50:25］浏览人次：［434 ］各种常用塑料件的脱模斜度推荐值塑料件种类脱模斜度a 热固性塑料压塑成型 1° 〜1° 30' 热固性塑料注射成型 20'〜1° 聚乙烯、聚丙烯、软聚氯乙烯30'〜1° ABS 、改性聚苯乙烯、尼龙、聚甲醛、氯化聚醚、聚苯醚40'〜1° 30' 聚碳酸酯、聚砜、硬聚氯乙烯 50'〜1° 30' 透明聚苯乙烯、改性有机玻璃1。

〜2°塑料制品成型质量问题和原因分析中塑城商城 2011-08-19飞边1. 注模压力过大2. 合模不紧3. 模具分型面不干净4. 塑料温度过高5. 塑件在分型面上的投影面积超出机床允许范围 6•模板弯曲变形变形1. 冷却时间不足2. 模具温度过高或不匀3. 顶杆位置不合理4. 塑件厚度不匀气泡1. 原料中含有水份或其他易挥发物2. 塑料温度过高或受热时间过长3. 注射速度过快4. 注射压力太小NY1 f5.模具温度太低6.注射活塞退回太早7.料筒内混入空气成型不足1. 加料量不足2.注射速度过慢3.注射压力太小4.模具温度太低5.料筒及喷嘴温度偏低6.塑件在分型面上的投影面积过大7. 回料太多8.浇注系统截面积小9.模具排气不良10.注射活塞退回太早11.料筒喷嘴被杂物堵塞裂纹1.退模斜度不够2.模具温度太低3.塑料冷却时间过长4.顶出装置倾斜或不平衡5.顶杆总截面太小6.嵌件未预热或温度不够凹痕1.塑件壁厚不匀或太厚2. 加料量不足3.料筒温度过高4.注射压力太小5.注射速度过慢6.浇注系统截面过小或浇口位置不合理7.注射及保压时间太短表面波纹1.料筒温度太低2.注射速度过慢3.注射压力太小4.模具温度太低5.浇注系统截面过小脱皮、分层1.不同塑料混杂2.同一塑料不同级别相混熔接痕1.塑料温度太低2.模具温度太低3.注射速度过慢4.注射压力太小5. 浇口太多6.模具排气不良银丝、斑纹1.原料含水量过高2.塑料温度太高3.注射压力太小4.浇注系统截面过小5.树脂中含有低挥发物黑点及条纹1. 塑料已分解2.塑料碎屑卡在注射活塞与料筒之间3.模具主浇道与喷嘴吻合不良4.模具无排气孔真空泡1.模具温度偏低2.塑件壁厚过于不匀3.注射时间太短冷块或僵块1.温度太低,塑化不匀2.混入杂质或不同品种级的塑料3.喷嘴温度太低4. 没有冷料穴5.塑件的重量接近设备的额定值6.成型时间太短尺寸不稳定1.设备的电气或液压系统不稳定2.成型周期不一致3.浇口截面过小4. 加料量不匀5.塑件冷却时间太短6.工艺参数（温度、压力、时间）不稳定7.塑料颗粒大小不一8.回料与新料混合比例不匀强度下降1. 塑料分解或降聚2. 成型温度太低3.塑料回用次数太多4.塑料含水量大5.塑料混入杂质6.模具温度太低塑料制品中加强筋的形状尺寸及其作用1.加强筋的作用(1)在不加大制品壁厚的条件下，增强制品的强度和刚性，以节约塑料用量, 减轻重量，降低成本。
