OPL单点课培训(离心泵性能参数)
离心泵培训课件
离心泵培训课件一、引言离心泵是一种常见的流体输送设备，广泛应用于各个领域。
为了帮助大家更好地了解离心泵的结构、工作原理、操作和维护等方面的知识，我们特此编写了本培训课件。
二、离心泵的结构与工作原理1.结构离心泵主要由泵壳、叶轮、轴、轴承、密封装置、进出口法兰等部件组成。
泵壳和叶轮是离心泵的核心部分，直接影响泵的性能。
2.工作原理离心泵的工作原理是利用叶轮的旋转，使流体产生离心力，从而将能量传递给流体，提高流体的压力，实现流体的输送。
当叶轮旋转时，流体进入叶轮中心，随着叶轮的旋转，流体受到离心力的作用，向叶轮外缘移动，最终流出泵体，进入出口管道。
三、离心泵的性能参数1.流量：单位时间内通过泵的流体体积。
2.扬程：泵对单位重量流体所做的功，单位为米。
3.功率：泵运行过程中消耗的电能，单位为千瓦。
4.效率：泵的有效功率与轴功率的比值，用以评价泵的能量利用效率。
四、离心泵的操作与维护1.操作（1）检查泵的进出口阀门是否开启。
（2）启动电机，观察泵的运行是否平稳，有无异常声音。
（3）检查泵的进出口压力是否正常，流量是否符合要求。
（4）停泵时，先关闭出口阀门，再关闭进口阀门，停止电机。
2.维护（1）定期检查泵的轴承、密封等部件，及时更换磨损严重的零部件。
（2）定期清洗泵的过滤网，防止堵塞。
（3）定期检查泵的电源、电缆等电气设备，确保安全运行。
（4）泵长期停用或更换维修时，应将泵内积水排空，防止锈蚀。
五、离心泵的故障分析与处理1.故障分析（1）泵不出水或流量不足：检查进口阀门是否开启，进口管道是否堵塞。
（2）泵运行时声音异常：检查轴承、叶轮等部件是否磨损严重。
（3）泵电机过热：检查电源电压是否稳定，电缆是否老化。
2.故障处理（1）针对泵不出水或流量不足的故障，及时清洗进口管道，确保进口阀门开启。
（2）针对泵运行时声音异常的故障，及时更换磨损严重的轴承、叶轮等部件。
（3）针对泵电机过热的故障，检查电源电压是否稳定，及时更换老化的电缆。
离心泵培训课件
一、洗选中心离心泵使用情况
1.1洗选中心各选煤厂离心泵使用台数统计见下表：
120
100
80
60
103
101
40
20 0
38
26
55
20
43
19
12
64 16
离心泵数量
乌兰石哈木圪拉伦台沟 锦界
补连塔 上湾
煤制油 大柳塔 榆家梁
保德 布尔台
一、洗选中心离心泵使用情况
1.2各选煤厂主要使用的离心泵厂家统计

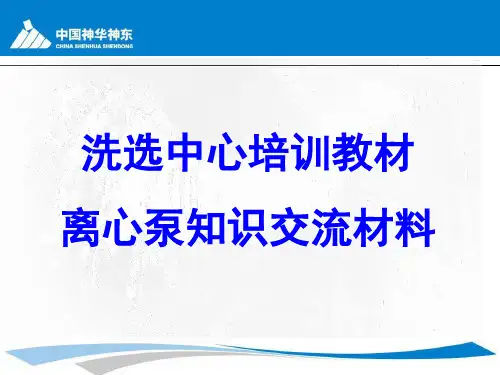

洗选中心培训教材 离心泵知识交流材料
课件提纲 一、洗选中心离心泵使用情况 二、离心泵的分类及工作原理 三、离心泵的特征、特点 四、离心泵的主要性能参数 五、汽蚀现象 六、离心泵主要部件 七、电机与组件联接形式 八、离心泵型号含义及结构
九、轴承箱轴向调整及标准 十、轴承组件结构 十一、轴承组件及固定螺栓扭矩 十二、离心泵常见故障 十三、离心泵点检标准
石家庄工业泵厂 石家庄工业泵厂
Warman 石家庄工业泵厂
数量
3
30 7 15 2 10 1 10 2 4 12 2 6 3
主要型号
LCC-M250-660.4E LCC-H300-710.5F
300ZJ-I-A56 100ZJG-I-B42 65ZJ-I-A30 14/12G-AH 400ST-L
四、离心泵的主要性能参数
4.3转速 泵的转速是泵每分钟旋转的次数,用n来表示。 单位：rpm或r/s 一般离心泵转速970 rpm、1450 rpm、2950 rpm；高速离心泵的转速可达
20000 rpm以上。
四、离心泵的主要性能参数
4.4 功率 单位时间内所做的功。
1 Nm 1 J 1 W
2024年度-离心泵培训课件
未来创新方向预测
智能化发展
未来离心泵将更加智能化，实现远程监控、自动调节等功能，提高 运行效率和安全性。
绿色化发展
离心泵行业将注重绿色化发展，推动环保材料的应用、降低能耗和 减少排放等方面的技术创新。
个性化定制
随着市场需求的多样化，离心泵产品将更加注重个性化定制，满足不 同客户的需求。
34
THANKS FOR WATCHING
停车时应先关闭出口阀门，然后停止 电机运转，最后关闭进口阀门。
21
常见故障识别与处理
泵振动大
检查地脚螺栓是否松动，电机 与泵轴不同心，轴承损坏等。
泵流量不足
检查进出口管道是否堵塞，叶 轮磨损严重，电机转速不够等 。
泵不吸水
检查进口管道是否漏气，底阀 是否漏水，进口水位是否过低 等。
轴承温度过高
检查润滑油位是否正常，油质 是否良好，冷却水是否畅通等 。
24
节能技术改造案例分析
变频调速技术
通过变频器调节电机转速 ，实现离心泵流量和扬程 的连续调节，达到节能目 的。
叶轮切割技术
根据实际需求，对离心泵 叶轮进行切割，降低扬程 和流量，减少不必要的能 耗。
高效密封技术
采用高效密封件和密封结 构，减少泄漏量，提高泵 效率。
25
提高运行效率策略分享
合理选型
轴和轴承
用于支撑叶轮并传 递扭矩。
进口和出口法兰
连接管道系统。
5
离心泵性能参数及意义
流量Q
表示单位时间内通过 泵的液体体积，反映 了泵的输送能力。
扬程H
表示液体通过泵后所 获得的能量增加，即 液体的压力升高值， 反映了泵的做功能力 。
转速n
表示叶轮的旋转速度 ，影响泵的流量和扬 程。
离心泵培训资料课件.
2023离心泵培训资料课件•离心泵的基础知识•离心泵的选型与设计•离心泵的操作与维护•离心泵的优化与改造目•离心泵的应用案例录01离心泵的基础知识离心泵是利用叶轮旋转而使泵内液体能量增加，随后在泵的出口处流出的一种泵。
离心泵定义根据不同的分类标准，离心泵可分为很多种类。
按照工作原理，离心泵可分为普通离心泵和喷射泵；按吸口数目，可分为单吸泵和双吸泵；按级数，可分为单级泵和多级泵等。
离心泵分类离心泵的定义与分类离心泵工作原理离心泵依靠旋转叶轮对液体做功，将机械能转化为液体的动能和压能。
叶轮旋转时，液体被吸入，然后在离心力作用下被加速并抛向叶轮边缘。
在叶轮边缘，液体进入压水室，速度减慢并被压缩，最后通过泵的出口排出。
离心泵型号及参数离心泵型号及参数包括进出口直径、扬程、流量、转速、功率等，根据不同的工况和需求，选择合适的型号及参数。
离心泵的工作原理吸入室离心泵的吸入室是用来引导液体进入叶轮的，吸入室必须保证液体顺利进入叶轮，防止气体进入泵内。
轴封轴封是用来密封泵轴与轴承之间的间隙，以防止液体外泄及空气进入泵内。
离心泵的轴封有填料密封和机械密封两种形式。
叶轮叶轮是离心泵的核心部件，它使液体获得能量，并产生一定的压头。
叶轮按其出口数可分为单级叶轮和多级叶轮。
轴承轴承用来支撑泵轴并承受由电动机传递来的轴向推力。
压水室压水室又称出水管，它使液体在离开叶轮后进一步减速、整流、排气，并回收一部分动能。
底座及支座底座用于支撑和固定整个泵，支座用于支撑泵轴及轴承。
离心泵的主要部件02离心泵的选型与设计离心泵的选型原则依据输送介质性质选型根据介质类型、浓度、温度、压力等参数，选择适合的离心泵材质和结构。
根据工艺流量和扬程选型根据实际需求，选择满足流量和扬程等工艺参数的离心泵。
根据设备性能选型考虑离心泵的汽蚀性能、效率、噪音等性能指标，选择性能优越的离心泵。
离心泵的设计要素根据流量和扬程等要求，设计叶轮的形状、大小、叶片出口角等参数。
离心泵培训资料课件
离心泵培训资料课件一、教学内容本节课的教学内容来自于小学科学教材第六章第二节“水的循环”。
本节课的主要内容是让学生了解离心泵的工作原理、结构特点以及使用方法。
二、教学目标1. 学生能够说出离心泵的名称、作用以及工作原理。
2. 学生能够通过观察、操作、实验等途径，了解离心泵的各部分结构及其作用。
3. 学生能够正确使用离心泵，并掌握离心泵的操作方法。
三、教学难点与重点重点：离心泵的名称、作用以及工作原理。
难点：离心泵的操作方法。
四、教具与学具准备教具：离心泵一台，水桶一个，水管一根，压力计一个。
学具：学生实验手册，笔。
五、教学过程1. 引入：教师通过向学生展示一个正在工作的离心泵，引起学生的兴趣，引出本节课的主题。
2. 讲解：教师讲解离心泵的名称、作用以及工作原理。
3. 演示：教师通过操作离心泵，让学生观察离心泵的工作过程，加深学生对离心泵的理解。
4. 实验：学生分组进行实验，通过操作离心泵，观察水的流动，了解离心泵的工作原理。
5. 练习：学生通过实验手册，完成相关的练习题目。
六、板书设计离心泵名称：离心泵作用：提高液体的压强，使液体流动工作原理：利用离心力将液体送出七、作业设计1. 描述离心泵的名称、作用以及工作原理。
答案：离心泵是一种利用离心力将液体送出的泵，它可以提高液体的压强，使液体流动。
其工作原理是通过电机带动叶轮旋转，产生离心力，将液体送出。
2. 简述离心泵的操作方法。
（1）开启电源，启动电机。
（2）将泵体内加入适量液体。
（3）调整出口阀门，控制流量。
（4）观察泵的运行情况，如有异常声音或温度过高，应立即停机检查。
（5）关闭电源，停止电机。
八、课后反思及拓展延伸本节课通过讲解、演示、实验等方式，让学生了解了离心泵的工作原理及其应用。
在实验环节，学生能够亲自动手操作离心泵，观察水的流动，加深了对离心泵的理解。
但在实验过程中，部分学生对离心泵的操作还不够熟练，需要在课后加强练习。
拓展延伸：学生可以进一步了解离心泵在实际生活中的应用，如农业灌溉、工业生产等，并探讨如何正确选择和使用离心泵。
OPL单点课培训(离心泵部件联轴器)
OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题
离心泵的主要部件——联轴器
一、联轴器作用：用来联接轴与轴（或回转件）以传递运动与扭矩。
此外，联轴器还可能对两轴发生的位
移进行补偿，并具有吸收振动，缓和冲击的能力。
二、联轴器的分类： 钢性联轴器：凸缘联轴器、套筒型联轴器；弹性联轴器：弹性柱销联轴器、膜片联轴器、梅花型弹性联轴器 三、膜片联轴器特点：由几组膜片用螺栓交错的与两半联轴器连接，每组膜片由数片叠集而成，膜片联轴器靠膜片的弹性变形来补偿做联两轴的相对位移。
适用于高温、高速场合。
扭矩一端轮毂1输入，经过沿圆周相间主传扭矩螺栓2将扭矩船体至膜片3，再由3传至中间轴4并同样由另一端膜片、主传扭矩螺栓及轮毂输出。
四、弹性柱销联轴器特点：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单；不适用于高速和低速重载工况条件。
五、梅花形弹性联轴器特点：具有补偿两轴相对偏移、减振、缓冲性能、承载能力较高，不适用于重载、低速及轴向尺寸受艰制。
离心泵基础知识(培训课件)
Q与P的关系曲线
特性曲线的应用
该曲线表示在不同流量下离心泵的功率变 化情况，为泵的选型和配套动力提供了依 据。
通过分析特性曲线，可以确定离心泵的最佳 工作点、了解泵的运行特性以及进行泵的选 型和配套设计等。
2023
PART 04
离心泵的选型与安装
REPORTING
选型原则及注意事项
选型原则：根据工艺 流程、输送介质物性 、操作条件、管路布 置以及设备投资等因 素综合考虑，选择最 适合的离心泵型号和 规格。
被抛出的液体获得一定的速度和压力 能，进入泵壳后汇集并沿切向流动。
性能参数解析
流量（Q）
扬程（H）
转速（n）
功率（P）
效率（η）
表示单位时间内通过离 心泵的液体体积，常用 单位为m³/h或L/s。
表示单位重量液体通过 离心泵后所获得的能量 增加值，即液体被提升 的高度或增加的压力， 常用单位为m。
01
明确各级管理人员和操作人员的职责，制定详细的安全操作规
程和应急预案。
加强安全教育和培训
02
提高员工的安全意识和操作技能，确保他们熟悉并安全检查和评估
03
对离心泵及其附属设备进行定期的安全检查和评估，及时发现
并消除安全隐患。
节能环保措施与实践案例
采用高效节能技术
停机操作
先关闭进出口阀门，再按下停机按钮 ，切断电源。注意停机后要及时清理 泵内积水，防止锈蚀。
注意事项
严禁空载启动，避免长时间超负荷运 行，保持泵房内通风良好，防止电机 过热。
维护保养内容及周期安排
日常保养
每天检查泵的运行情况，清理泵体及周围环境， 保持清洁。
年度保养
每年对泵进行一次全面维护，包括解体清洗、检 查轴承磨损情况、更换易损件等。
OPL单点课培训(离心泵的轴向力)
OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 √设备原理课题
离心泵的轴向力
一、 轴向力的产生:
产生轴向力的原因：1、叶轮前后盖不对称，前盖板吸入口部分无盖板，高压液体在这一部分产生压力无法平衡，因而产生轴向力。
2、液体进入叶轮后，液流方向发生变化（离心泵、混流泵都是如此），这时对叶轮后盖板产生一个冲力。
二、轴向力的平衡 （一） 单级泵平衡轴向力措施：①采用双吸式叶轮，叶轮两侧形状对称，两侧液体压力相等，叶轮两侧压力平衡。
②开平衡孔：在靠近轮毂后盖板上钻有数个小孔。
后部密封环与前部密封环直径相同，所以密封环以外两侧盖板受压面积对称，因而没有轴向力，当叶轮后部的液体从密封环间隙漏到密封环以内，又从小孔流回叶轮入口处，使两侧压力相等。
③平衡管：这种方法与平稳孔原理相似。
将带压漏进后部密封环内的液体经平衡管引回到泵入口管线，使前后密封上压力保持一致。
（二）多级离心泵轴向力平衡措施：①叶轮对称布置。
两级或两级以上的离心泵上，将叶轮靠背或面对面对称安装在一根轴上，这样轴向力即可自动平衡。
②采用平衡鼓平衡管。
平衡鼓是多级泵平衡装置，它是装在末级叶轮之后的一个圆柱体，它的外圆与泵体上平衡套之间有很小的间隙，平衡鼓前面是高压区（与末级叶轮背后压力相同），而平衡室里压力与入口管压力相近，因此平衡鼓前后产生一压力差。
在这一压力差的作用下，平衡鼓受向后推力（即叶轮入口向后盖板方向）。
这个力就叫平衡力。
离心泵培训课件
离心泵的结构特点、转子部件 、叶轮部件等。
离心泵的工作原理
离心泵的工作原理、基本性能参 数及其定义、性能曲线等。
离心泵的特性分析
流量、扬程、转速、轴功率、效率 等特性曲线及其影响因素。
泵的异常工况与处理
泵的振动和噪音
泵的振动和噪音产生的原因、 危害及解决方法。
泵的泄漏和磨损
泵的泄漏和磨损产生的原因、 危害及解决方法。
性能曲线
泵的流量、扬程、功率和效率等性能参数之间的关系曲线。
03
离心泵的选型与设计
选型依据与原则
依据工艺流程和操作要求选择 泵的类型和规格。
依据输送介质的性质（如腐蚀 性、磨蚀性、高温、低温等）
选择适当的材料。
依据流量、扬程、功率等参数 选择泵的型号。
泵的装置系统图
根据工艺流程和操作要求，绘制泵的装置系统图。 根据装置系统图，选择泵的类型和规格。
离心泵的用途
离心泵广泛应用于各种工业领域，如石油、化工、电力、制药、食品和环保 等领域，主要用于液体输送、增压和循环等。
离心泵的工作原理
离心泵的工作原理
离心泵主要依靠叶轮旋转，使液 体在离心力的作用下从中心向四 周甩出，同时叶轮中心处形成真 空，将液体从吸入管吸入。
离心泵的主要部件
离心泵主要由吸入管、叶轮、压 出管和支撑轴承等组成。其中， 叶轮是离心泵的核心部件，其形 状和大小直接影响泵的性能。
根据输送介质性质，确定泵的材料和密封形式。
离心泵的安装与调试
安装联轴器，调整泵轴与电动机 轴的同轴度。
加注润滑油，并检查泵的旋转方 向是否正确。
检查泵的基础是否牢固，并保证 水平度和平行度。
连接进出口管道，并检查密封件 是否牢固。
离心泵培训资料
叶轮结构及作用
组成
叶轮由叶片、前盖板、后盖板等组成 。
作用
叶轮是离心泵的核心部件，通过旋转 产生离心力，将液体从吸入口吸入并 加速至出口。
密封环结构及作用
组成
密封环由两个半圆形环片组成。
作用
密封环用于防止液体从泵体内泄漏，同时起到平衡轴向力的作用。
轴封结构及作用
组成
轴封由填料函、压盖、弹簧等组成。
求。
常见故障排除方法
流量不足
检查进出口管路是否堵塞或漏气，调 整泵的旋转方向或更换叶轮。
扬程不足
检查叶轮是否磨损或松动，调整泵的 旋转方向或更换叶轮。
电动机过载
检查泵的旋转方向是否正确，检查叶 轮是否堵塞或松动，调整泵的旋转方 向或更换叶轮。
泵体发热
检查泵的轴承是否磨损或松动，检查 泵的润滑系统是否正常工作。
安装调试注意事项
安装前检查
检查泵的型号、规格、质量、 性能等是否符合要求，检查泵 的零部件是否齐全、完好无损
。
基础要求
根据泵的安装高度和重量，选 择合适的安装基础，确保泵运 行平稳、无振动。
管路连接
正确连接进出口管路，确保密 封良好、无泄漏。
调试要求
在泵安装完成后，应进行调试 ，检查泵的旋转方向、流量、 扬程、压力等参数是否符合要
保设备处于良好状态。
操作规程
严格按照离心泵的操作规程进行操 作，包括启动、停止、调节流量等 步骤，避免出现误操作或违规操作 。
维护保养
定期对离心泵进行维护保养，包括 清洗、润滑、更换易损件等，确保 设备正常运行和延长使用寿命。
应急处理措施制定和实施流程
制定应急处理措施
针对可能出现的故障或事故，制定相应的应急处理措施， 包括停机、关闭进出口阀门、排放管道内介质等步骤，以 防止事故扩大。
离心泵培训ppt课件完整版
常见故障类型及原因分析
泵不排液
原因：灌泵不足（或泵内气体未排完）、泵转向不对、泵转速太低、滤网堵塞等 。
常见故障类型及原因分析
泵排液后中断
原因：吸入管路漏气、灌注高度过大、发生汽蚀、吸入侧突然被异物堵住等。
故障诊断方法与技巧
01
02
03
04
观察法
通过直接观察，发现故障现象 ，如泄漏、异常声响、振动等
监控进出口压力的变化，及时调整阀 门开度以保持稳定的流量和压力。
监控电机的电流和电压，确保其在额 定范围内运行。
定期检查轴承温度和润滑油质量，及 时更换或补充润滑油。
停机后维护与保养
清理离心泵的表面和内部，去 除积尘和杂物。
检查轴承和密封件的磨损情况 ，及时更换磨损严重的部件。
检查电机的绝缘性能和接线情 况，确保电机安全可靠。
其他行业应用案例
制药行业
在制药过程中，离心泵用于 输送各种药液、原料和中间 体，确保生产过程的顺利进 行。
食品行业
在食品加工过程中，离心泵 用于输送各种食品原料、添 加剂和成品，如牛奶、果汁 、啤酒等。
造纸行业
在造纸过程中，离心泵用于 输送纸浆、白水以及各种化 学药剂，保证生产线的连续 运行。
冶金行业
06
离心泵在工业生产中应用 案例
石油化工行业应用案例
01
02
03
原油输送
在石油工业中，离心泵被 用于将原油从油井输送到 炼油厂，以及在不同加工 阶段之间输送各种油品。
化工流程
在化工生产过程中，离心 泵用于输送各种腐蚀性、 易燃易爆的液体原料、中 间产品和成品。
油品调和
在油品调和过程中，离心 泵用于将不同性质的油品 按比例混合，以达到所需 的性能指标。
OPL单点课培训(离心泵工作原理)
OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 √设备原理课题
离心泵的工作原理
一、 什么是离心力？离心力是是一种惯性力；用一条绳子连接一个铁球在一个旋转的盘子上做
圆周旋转运动，此时铁球受到的力只有绳子的拉力（忽略摩擦力的作用），但如果只有这一个力的话铁球所受合力不为零，那铁球就会打破力的平衡；因此，需要引用一个惯性力，即离心力。
离心力的大小与绳子提供的拉力相等，但方向与之相反。
引入离心力后，在随圆盘一同转动的观察者看来，木块同时受到绳子的拉力和离心力，大小相等，方向相反，合力为零。
此时木块静止。
二、 离心力在生活中的应用有那些？1）拖把甩干桶2）洗衣机3）汽车拐弯限速4）棉花糖的形成 三、 离心泵的工作原理？ 由电动机带动，泵体及吸入管路内充满液体，电机带动叶轮高速旋转，叶轮又带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘并以较高的压强沿排出口流出，与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而泵入口管线处的压强比叶轮中心处要高，因此，管线内的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
OPL单点课培训(离心泵主要结构)
OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题
离心泵的结构
一、 离心泵结构有那些？分别是叶轮，泵体，泵轴，轴承，密封环，轴承箱、机械密
封（填料密封）、密封函组成。
二、 离心泵主要部件的作用是什么？1）叶轮是唯一的做功部件，泵通过叶轮对液体做功。
叶轮的结构型式有闭式、开式、半开式三种2）泵壳有轴向剖分式和径向剖分式两种。
大多数壳体都是蜗壳式的，一般蜗壳式泵壳内腔呈螺旋型流道，用以收集从叶轮中流出的液体，并引向扩散管至泵出口。
泵壳承受全部的工作压力和液体的热负荷。
3）泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4）轴承主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
5）轴承箱是一种起支撑和润滑轴承作用的箱体零件。
6）密封环也叫叶轮口环，减少水泵的回流损失，提高泵的效率，还起到承磨作用，防止叶轮和泵体的磨损。
7）机械密封主要是防止介质的泄漏，由弹性补偿机构、动环、静环以及辅助密封圈组成。
离心泵培训ppt课件
启动后应观察一段时间， 确认泵运行平稳、无异常 后方可离开
保持泵体及周围环境的清 洁，防止杂物进入泵内影 响运行
04
CATALOGUE
离心泵故障诊断与排除方法
常见故障类型及原因分析
泵不吸水 原因：灌注引水不够、泵内空气未排尽、吸水管漏气、前衬板与叶轮间隙大等。
面临挑战和机遇分析
技术挑战
提高离心泵效率、降低能耗、减小振动和噪 音等方面仍存在技术瓶颈。
环保挑战
随着环保法规的日益严格，离心泵行业需要 关注环保要求，推动绿色生产。
市场挑战
市场竞争激烈，客户需求多样化，对产品质 量和服务水平提出更高要求。
机遇分析
新兴市场的崛起、政策支持以及技术创新为 离心泵行业带来新的发展机遇。
过对比分析判断故障的原因。
排除故障策略和预防措施
针对常见故障类型，制定相应的排除故障策略，如更换 损坏的零件、调整间隙、清洗管道等。
提高操作人员的技能水平，加强培训和考核，确保操作 人员能够熟练掌握离心泵的操作和维护技能。
加强离心泵的维护和保养，定期更换润滑油和清洗滤网 等易损件，保持设备的良好状态。
行业现状概述及发展趋势预测
行业规模与增长 离心泵市场规模不断扩大，增长率保持
稳定。
竞争格局 市场上存在众多离心泵生产企业，竞 争激烈，但龙头企业市场份额逐渐扩
大。ห้องสมุดไป่ตู้
产业链结构
离心泵产业链包括原材料供应、零部 件制造、泵体生产、销售与服务等环 节。
发展趋势
随着工业领域的快速发展，离心泵行 业将继续保持增长态势，并向高效、 节能、环保方向发展。
在叶轮中心处，由于液体被甩出而形 成低压区，使得入口处的液体在大气 压作用下被吸入泵内。
离心泵培训资料
• 离心泵的工作原理：离心泵在启动前壳内 要充满液体。当电动机带动泵轴和叶轮旋 转时，液体一方面随叶轮作圆周运动，一 方面在离心力的作用下自叶轮中心向外抛 出。液体从叶轮获得了压力能和动能，从 而排到管路中去。当液体自叶轮抛出时， 叶轮中心部分形成低压区，与吸入液面的 压力形成压力差。于是液体就不断被吸入， 并以一定的压力排出。
• （6）管路或泵内有杂物堵塞
• （7）进口阀关的过小
离心泵常见故障处理
处理措施： • （1）校正对中 • （2）更换新轴 • （3）更换轴承 • （4）查出原因，消除汽蚀 • （5）检修泵 • （6）检查排除堵理措施： • （1）减油
• （2）加油
• （3）排出清洗再加新油 • （4）检查并调整泵 • （5）检查转子平衡度或在小流量处运转
离心泵常见故障处理
2、泵输不出液体 原因： • • （1）吸入管路或泵内有空气 （2）进口或出口阀关闭
•
• • •
（3）泵的扬程不够
（4）泵吸入管漏气 （5）叶轮旋转方向不对 （6）吸上高度太高
•
•
（7）吸入管路过小或杂物堵塞
（8）转速不符
离心泵常见故障处理
处理措施： • （1）注满液体、排除空气 • （2）开启阀门 • （3）两泵串联或更换扬程高的泵 • （4）检查堵漏 • （5）纠正电机转向 • （6）降低泵系安装高度，增加进口处压力
• （7）加大吸入管径，消除堵塞物
• （8）调整电机转速
汽蚀定义
• · 汽蚀的定义：泵内的液体在一定温度下， 又于某种原因使泵的进口处的压力低于液体 在该温度下的饱和蒸汽压。液体便开始汽化 而产生气泡，并随液流进入高压区后，气泡 破裂，形成空穴，周围液体迅速填充到原气 泡空穴，产生水力冲击。这种气泡的产生、 发展和破裂的现象称为汽蚀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 √设备原理课题
离心泵性能参数
一、离心泵的主要性能参数：
1.流量： 离心泵的流量是指泵在单位时间内所排出的液体量。
体积流量一般用Q 表示，其单位m 3/h.
2.扬程：单位重量的液体，从离心泵进口到泵出口的能量增值称为离心泵的扬程或压头一般用符号H 表示，单位为N ﹒m/N, 3转速：离心泵的转速是指泵叶轮每分钟的转数，用符号n 表示，单位为 r/min. 4.功率和效率：离心泵功率是指轴功率，即原动机传给泵叶轮轴的功率，用符号N 表示，单位kW 。
离心泵每分钟对排出液体所做功称为离心泵有效功率。
离心泵效率是泵有效功率与轴功率之比值。
二、离心泵的性能曲线：水泵的特性曲线与管道系统的阻力特性曲线相交点，称为水泵工作点。
离心泵的特性曲线有：（1）流量与扬程的关系曲线，即0一H 曲线；（2）流量与功率的关系曲线，即0一N 曲线；（3）流量与泵效率关系曲线，即0一η曲线。
三、阀门流量调节：阀门调节时，泵装置工况点的改变情况。
图中工况点A 点表示阀门全开时，该装置的极限工况点。
随着控制阀门的逐渐关小，管路局部阻力增加，即S 值增大，管路系统特性曲线变陡，水泵装置的工况点逐步向左移至B 点、C 点等，出水量减少。
当阀门全关时，相当于S 无限大，流量Q=0，此时，管路系统特性曲线与纵坐标重合。
所以，通过改变控制阀门的开启度，就可以使得水泵的工况点从空载工况点到极限工况点连续变化，达到控制流量的目的。
