室内游泳池恒温方案设计
室内泳池恒温除湿方案设计书
室内泳池恒温除湿方案设计书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]室内泳池恒温除湿设计方案目录项目一览1、工程概况本工程位于衡阳市，项目名称室内泳池恒温除湿项目，根据业主提供料资，本设计考虑室内泳池全年恒温除湿需求。
2、设计要求设计在于满足泳池全年恒温除湿，游泳池水温恒定在28℃，儿童池水温恒定在30℃，室内相对湿度65%。
3、设备选型根据计算，选型如下：选用1台型号为PASPW160S-G整体式恒温除湿热泵机组满足泳池大厅恒温除湿需求。
选用4台型号为PASRW250S-V-P泳池热泵机组满足泳池冬季恒温及过渡季节初始加热需求。
选用1台型号为PASRW130S-U-P泳池热泵机组满足儿童池冬季恒温及过渡季节初始加热需求。
泳池恒温除湿计算选型1、设计依据●本工程依据甲方提供的有关文件及相关图纸资料●<<通风与空调工程施工质量验收规范>>（GB50283-2002）●<<采暖通风与空气调节设计规范>>（GB50019-2003）●<<高层民用建筑设计防火规范>>（GB50045-95）2005版●<<全国民用建筑工程设计技术措施暖通空调·动力>>(GB19-2007) ●<<空气调节设计手册>>（中国建筑工业出版社、第二版）●<<游泳池给水排水工程技术规程>>（CJJ122-2008）●<<建筑设计防火规范>>（GB50016－2006）●PHNIX机组性能参数●国家现行的其他相关规范及措施。
2、设计资料1）室外设计计算参数夏季室外设计计算参数（见表1）表1 夏季室外设计计算参数冬季室外设计计算参数（见表2）表2 冬季室外设计计算参数2）室内设计计算参数3）泳池基本参数3、计算过程1) 恒温热量计算(1）泳池损耗热量计算：泳池所需的加热量包括以下3个部分；①水面蒸发和传导损失的热量；②池壁和池底传导损失的热量；③管道的净化水设备损失的热量；(2）计算过程①水面蒸发和传导损失的热量：Qx ＝α· у （＋） (Pb － Pq) A(760/B)式中 Qx——泳池表面蒸发损失的热量（ kJ/h ）；α——热量换算系数，α ＝ kJ /kcal ；у——与泳池水温相等的饱和蒸汽的蒸发汽化潜热（ kcal/kg ）；vf ——泳池水面上的风速（ m/s ），一般按下列规定采用：室内水池 vf ＝ ~ m/s ；露天水池 vf ＝ 2~3 m/s ；Pb——与泳池水温（28℃）相等的饱和空气的水蒸汽分压力（mmHg ）；Pq——泳池的环境空气（30℃）的水蒸汽压力（mmHg ）；A——泳池的水表面面积（m2 ）；B——当地的大气压力（mmHg ）。

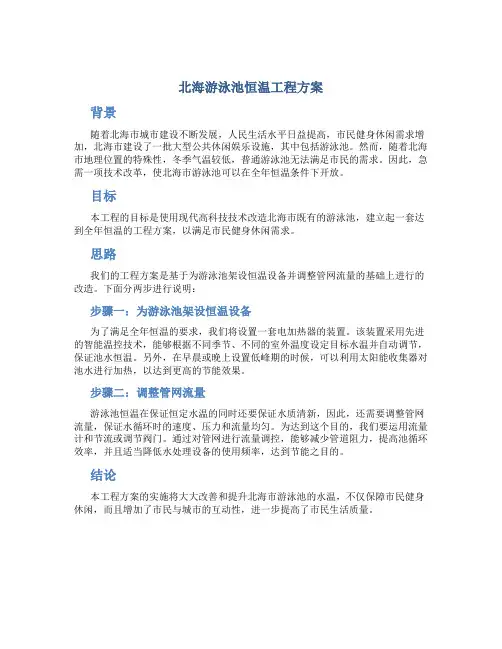

北海游泳池恒温工程方案
北海游泳池恒温工程方案
背景
随着北海市城市建设不断发展，人民生活水平日益提高，市民健身休闲需求增加，北海市建设了一批大型公共休闲娱乐设施，其中包括游泳池。
然而，随着北海市地理位置的特殊性，冬季气温较低，普通游泳池无法满足市民的需求。
因此，急需一项技术改革，使北海市游泳池可以在全年恒温条件下开放。
目标
本工程的目标是使用现代高科技技术改造北海市既有的游泳池，建立起一套达到全年恒温的工程方案，以满足市民健身休闲需求。
思路
我们的工程方案是基于为游泳池架设恒温设备并调整管网流量的基础上进行的改造。
下面分两步进行说明：
步骤一：为游泳池架设恒温设备
为了满足全年恒温的要求，我们将设置一套电加热器的装置。
该装置采用先进的智能温控技术，能够根据不同季节、不同的室外温度设定目标水温并自动调节，保证池水恒温。
另外，在早晨或晚上设置低峰期的时候，可以利用太阳能收集器对池水进行加热，以达到更高的节能效果。
步骤二：调整管网流量
游泳池恒温在保证恒定水温的同时还要保证水质清新，因此，还需要调整管网流量，保证水循环时的速度、压力和流量均匀。
为达到这个目的，我们要运用流量计和节流或调节阀门。
通过对管网进行流量调控，能够减少管道阻力，提高池循环效率，并且适当降低水处理设备的使用频率，达到节能之目的。
结论
本工程方案的实施将大大改善和提升北海市游泳池的水温，不仅保障市民健身休闲，而且增加了市民与城市的互动性，进一步提高了市民生活质量。
室内游泳池恒温方案设计
室内游泳池恒温方案设计室内游泳池恒温是保持游泳池水温稳定的一种技术手段，能够确保游泳池水温不受季节和室外气温变化的影响，使游泳者在任何天气条件下都能够享受游泳的乐趣。
下文将从供热方式、供热介质、恒温控制系统等方面进行设计方案的讨论。
一、供热方式的选择1.电采暖电采暖是一种清洁、绿色环保的供热方式，适合小型室内游泳池使用。
电采暖可以通过电热水器或电热泵等设备将热能转化为热水，直接供给游泳池。
2.热泵供热热泵是一种高效节能的供热方式，能够将环境热能转化为游泳池所需的热能。
热泵供热可以选择空气源热泵、地源热泵或水源热泵等类型，根据不同的地理条件和实际需求进行选择。
3.地暖供热地暖是一种通过地面辐射传热的供热方式，能够提供均匀、舒适的室内环境。
地暖供热可以采用水暖或电暖的方式，通过管道将热能传输至游泳池。
二、供热介质的选择1.热水热水是一种常用的供热介质，能够快速传递热能，并且温度易于控制。
热水可以通过电热水器、燃气热水锅炉或热泵等设备进行加热。
2.电加热电加热是一种安全、方便的供热方式，可以通过电热水器或电热泵等设备将电能转化为热能供给游泳池。
电加热的优势在于温度控制精准，不容易产生水质污染。
3.燃气供热燃气供热是一种经济实用的供热方式，可以选择燃气热水锅炉或燃气热泵等设备进行加热。
燃气供热的优势在于燃料成本低、加热效率高，适合大型游泳池使用。
三、恒温控制系统设计1.温度传感器温度传感器是恒温控制系统的核心，能够实时感知游泳池水温，并将温度信号传递给控制器。
温度传感器应选择高精度、高稳定性的产品，以确保恒温控制的准确性。
2.恒温控制器恒温控制器是控制系统的管理者，能够依据温度传感器的反馈信号，通过对供热设备的开启和关闭控制，实现游泳池水温的恒定。
恒温控制器应具备温度设定、温度显示和报警功能，能够满足不同的需求。
3.循环泵循环泵是恒温控制系统的执行器，能够将供热介质从热源输送到游泳池，并保持水循环，实现整个供热系统的高效运行。
恒温恒湿泳池设计说明
、设计范围：1、游泳池循环水处理设备系统；2、游泳池水体加热恒温系统；3、游泳池室内空气处理（恒温恒湿）系统。
三、系统设计：1、游泳池与嬉水池采用同一套设备，总水量约476方，循环周期：6h，循环流量：83.3m3/h；附加系数取1.05；2、池水循环方式：混合流（逆流)式，从池底取循环流量的30-40%、池面取循环流量的60-70%参与循环，从池底均匀布水，以利于水体有效循环和加冷热水混合均匀，当关闭池底回水管时，系统为逆流式循环；3、游泳池水温：设计水温28℃；4、池水加热方式：地源热泵热源（甲方提供）、混合型空气源热泵结合对游泳池进行加热恒温，日常使用时，利用混合型空气源热泵对空气除湿回收的热量对游泳池水体进行恒温，不足时由地源热泵补充；5、循环过滤设备：从新的水质标准要求的需要出发，本设计选用过滤精度高且目前较为先进的板框式硅藻土过滤机组，以确保出水水质。
6、池水消毒方式：采用臭氧辅以氯消毒的方式。
四、电气配置说明：1、游泳池初次加热时间：≤48h；2、初次加热所需热源配置功率：≥254.4Kw；3、设备配置：硅藻土过滤机组功率：5.5Kw，混合型空气源热泵：38.64 Kw；混合型空气源热泵在日常运行过程中为常开，可以提供水加热输出功率87.6Kw，满足空气加热除湿和回收热能对水体恒温的需要；4、全部设备总配电功率约55Kw。
五、空气恒温恒湿系统：1、游泳馆空气设计换气次数：≥3次/h，设备换气量：22000m3/h；2、送、回风管的设计风速：≤6.5m/s，主风管截面积：≥1.0㎡；3、游泳池空间除湿量：≥80L/h；4、游泳馆空气设计温度：＞游泳池水温1-2℃。
六、其他：1、游泳池循环系统管材选用UPVC管，压力等级1.0MPa；2、淋浴加热系统、太阳能加热系统、强制淋浴系统管材选用PPR热水管，耐压等级1.6MPa；3、未说明或注明的附件等（泳道线、池灯、溢流口、给水口、吸污口、扶梯等）均参照图集《04S107》施工。

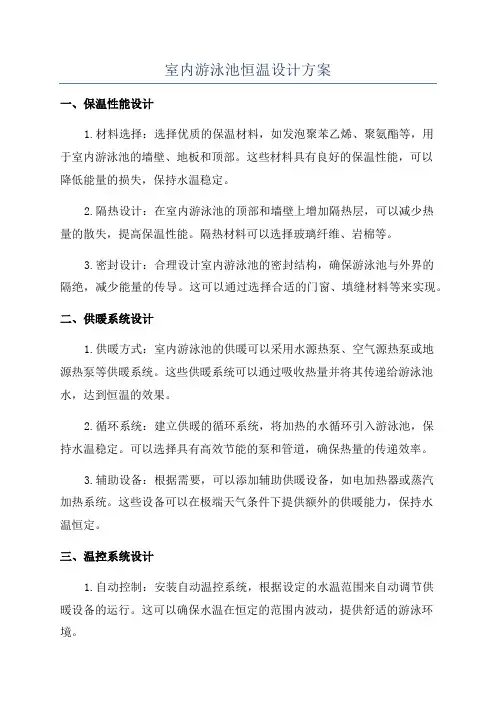

室内游泳池恒温设计方案
室内游泳池恒温设计方案一、保温性能设计1.材料选择：选择优质的保温材料，如发泡聚苯乙烯、聚氨酯等，用于室内游泳池的墙壁、地板和顶部。
这些材料具有良好的保温性能，可以降低能量的损失，保持水温稳定。
2.隔热设计：在室内游泳池的顶部和墙壁上增加隔热层，可以减少热量的散失，提高保温性能。
隔热材料可以选择玻璃纤维、岩棉等。
3.密封设计：合理设计室内游泳池的密封结构，确保游泳池与外界的隔绝，减少能量的传导。
这可以通过选择合适的门窗、填缝材料等来实现。
二、供暖系统设计1.供暖方式：室内游泳池的供暖可以采用水源热泵、空气源热泵或地源热泵等供暖系统。
这些供暖系统可以通过吸收热量并将其传递给游泳池水，达到恒温的效果。
2.循环系统：建立供暖的循环系统，将加热的水循环引入游泳池，保持水温稳定。
可以选择具有高效节能的泵和管道，确保热量的传递效率。
3.辅助设备：根据需要，可以添加辅助供暖设备，如电加热器或蒸汽加热系统。
这些设备可以在极端天气条件下提供额外的供暖能力，保持水温恒定。
三、温控系统设计1.自动控制：安装自动温控系统，根据设定的水温范围来自动调节供暖设备的运行。
这可以确保水温在恒定的范围内波动，提供舒适的游泳环境。
2.监测系统：安装水温监测仪器，实时监测室内游泳池的水温变化。
这样可以及时发现温度异常，并采取相应的措施进行调节。
3.智能控制：考虑将温控系统与室内游泳池的其他设备进行智能连接，实现远程控制和调节。
这可以方便管理人员对游泳池的恒温进行监控和调整。
总结：室内游泳池恒温设计方案需要综合考虑保温性能、供暖系统和温控系统等几个方面。
通过选择优质的材料、建立高效的供暖系统和温控系统，可以实现室内游泳池的恒温，提供舒适的游泳环境。
同时，合理利用智能技术，方便管理和调节游泳池的恒温效果。
室内游泳池恒温设计方案可以根据具体的需求和条件进行调整和改进，以满足用户的需求。
室内恒温游泳池设计规范
室内恒温游泳池设计规范一、建筑设计规范1.建筑结构：室内恒温游泳池的建筑要求结构稳固，能够承受水压和温度变化的影响。
建筑材料应耐腐蚀，防水性能好，以延长使用寿命。
2.基础设计：基础要满足地下水位、土壤承载能力等要求，并采用隔离层以防止水渗透。
基础底板应平整，以方便安装设备并保证整体稳定性。
3.墙体和天花板：墙体采用防水材料，可选用瓷砖、玻璃钢等材料。
天花板要有良好的隔热、保温和防潮效果，可运用保温材料与防潮处理。
4.采光与通风：室内恒温游泳池应确保充足的自然采光和通风，可以采用天窗、玻璃幕墙等设计手法。
同时，要设计合理的通风系统，保持室内空气的新鲜和循环。
二、设备设计规范1.加热设备：室内恒温游泳池的加热设备要能够保持恒定的水温，建议采用高效的加热器或热泵，并配备恒温控制系统，以确保水温的稳定性。
2.除湿设备：室内恒温游泳池容易产生大量的水蒸汽，为了保持室内空气的干燥，需要安装除湿设备。
可以选择空气除湿机或湿度控制系统来实现湿度的控制。
3.水循环设备：室内恒温游泳池应该配备水循环系统，包括循环泵、过滤器和消毒器等。
水循环设备要经过细致的设计和布置，以确保水质的清洁和循环。
三、水质处理规范1.水质检测：室内恒温游泳池的水质要经常进行检测，包括pH值、余氯、氨氮等指标。
可以使用自动化的水质检测仪器，以便及时发现和处理水质问题。
2.消毒处理：室内恒温游泳池的水质应进行消毒处理，以杀灭细菌和病毒。
可以采用氯消毒、臭氧消毒或紫外线消毒等方法，但要根据实际情况选择合适的方式。
3.水质循环：室内恒温游泳池的水循环系统应具备有效的水质循环功能，确保池水的流动均匀和清洁。
水循环时要注意避免死角和积水，以防止水质不好的地方。
四、环境规范1.照明设计：室内恒温游泳池要有良好的照明设计，可以采用LED灯光，以提供舒适的光线环境。
照明设计要注意避免直接照射到水面，以防止光线反射和眩目。
2.声学设计：室内恒温游泳池要有合适的声学设计，防止噪音污染。
恒温泳池工程方案
恒温泳池工程方案一、工程概述恒温泳池是通过恒温设备调节水温，使泳池水始终保持恒定的温度，为用户提供舒适的游泳环境。
恒温泳池工程是在泳池设计和建设的基础上，通过加热设备、循环设备等系统，实现泳池水温的恒定控制。
本方案将详细介绍恒温泳池工程的设计方案及技术要点。
二、设计方案1. 泳池类型本项目设计的是室内恒温泳池。
室内泳池受到室外环境的影响较小，能更好地保持水温恒定，适合在各种气候条件下使用。
2. 泳池规模泳池的尺寸为25m×12.5m×1.5m，深浅适中，适合不同水平的游泳者使用。
3. 恒温设备采用热泵加热系统，通过热泵将室外的热能转移到泳池水中，以达到控制水温的目的。
热泵系统具有高效节能、环保的特点，能满足泳池水温恒定的需求。
4. 循环设备泳池的循环设备采用高效、低噪音的泵和过滤设备，保证泳池水的循环流动，排除污染物，维持水质清洁。
5. 控制系统恒温泳池的控制系统采用智能化控制，能够实时监测和调节泳池水温，保证水温的恒定性。
同时，还具备远程监控和操作的功能，方便管理人员进行远程控制和监测。
6. 的围护设施为了保证室内泳池的气候环境，应设计保温、通风和湿度控制系统，保持室内空气的清新和舒适。
7. 辅助设施在恒温泳池工程中，还需要配套一些辅助设施，如淋浴、更衣、卫生间及观众席等，为用户提供良好的使用体验。
三、技术要点1. 热泵加热系统的选型和布局热泵的选型应充分考虑泳池水体积、环境温度等因素，以确保系统的恒温效果和节能性。
热泵应合理布局，避免对泳池周边的使用产生不利影响。
2. 循环系统的设计泳池的循环系统设计应合理，保证泳池水体的循环流动和过滤效果。
吸水口和排水口的位置和数量应经过细致的计算和布局，以确保泳池水质的清洁和安全。
3. 控制系统的稳定性恒温泳池的控制系统应具备高稳定性和可靠性，可提前预警和处理异常情况，确保泳池水温始终保持恒定。
4. 的围护设施的设计室内泳池的的围护设施应合理布局，保证室内的温度、通风和湿度达到舒适的要求。
空气源热泵室内恒温游泳池设计
江苏省室内70立方米恒温游泳池选型计算一、项目概述本项目设计条件：本工程位于江苏省，是一个室内公共恒温游泳池，泳池面积约为55m2，室内泳池设置空调，冬季室内温度设为18℃。
本设计的重点在于冬季情况下能满足泳池每小时所损失的热量，其它季节更能满足此使用要求。
现选用PHNIX泳池热水机组来加热与平衡泳池在各个季节每天的热量损失并将泳池水维持在35℃。
二、泳池损耗热量计算：泳池所需的加热量包括以下4个部分；（1）、水面蒸发和传导损失的热量；（2）、池壁和池底传导损失的热量；（3）、管道的净化水设备损失的热量；（4）、补充水加热需要的热量。
三、设计选型过程冬季情况下泳池表面蒸发损失的热量按下式计算：（1）水面蒸发和传导损失的热量：Qx ＝α· у （ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)查相关参数表可知：У=2552 kJ/kg=609 kcal/kgVf=0.3 m/sPb=5.627 KPa=42.2 mmHgPq=1.548 KPa=11.61mmHgA =55 m2B=768 mmHg则 Qx ＝α· у（ 0.0174vf ＋ 0.0229 ） (Pb － Pq) A(760/B)=4.1868×609×（0.0174×0.3+0.0229）（42.2-11.61）×55×760÷768=2550×（0.0281）×30.59×55×0.9896=119302（ kJ/h ）=28513（kCal/h）（2）加上泳池的水表面、池底、池壁、管道和设备等传导所损失的热量：而泳池的水表面、池底、池壁、管道和设备等传导所损失的热量，占泳池水表面蒸发损失热量的 20% 。
则泳池这部分损失热量为：28513×0.2=5702（ kCal/h ）（3）泳池补水加热所需的热量：Qb＝αqbу（tr- tb）/t查相关参数表可知：qb=70m3×5%=3500L；tr=35℃tb=15℃则 Qb＝αqbу（tr- tb）/t=4.1868×3500×1×(35-15)/24=12211 kJ/h=2918 kcal/h经计算得泳池平均每小时经水面蒸发和传导损失的热量、池壁和池底传导损失的热量、管道的净化水设备损失的热量、泳池补水所需的加热量合计为：28513 +5702+2918 =37133 （kcal/h）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热量应按游泳池水表面蒸发损失的热量的20%计算确定： Q2 =Q1×20% 带入计算：Q2 =Q1×20%=101kw×20%＝ 20.2kW
4、补充水加热所需的热量：
Q3=αγqb(ts-tb)/t kJ/h
其中：Qb－补充水加热所需的热量 kJ/h
qb-每天补充水水量按总水量的10％补充 约为58立方
电线 电箱
PPR管配 广州 批 批
DN50 DN100 上海YX-100 上海新晃 CX-12-65 DN75 DN32 1.5平方双蕊 25平方 电箱
广州 3 个
广州 3 个
上海 1 个
上海 1 个
广州 1 个
广 东
1个
广东 1 个
广东 50 米
广东 120 米
广东 1 个
联塑 广州 广州 上海 上海 广州 广州 广州
庆丰 庆丰
安装 合计
安装及人工费用
注：上述材料不含室内热回水管网及配件
PPRDN110 PPRDN50 PPRDN50
DN80 DN100 PPRDN110 PPRDN50
广州 30 米 广州 30 米 广州 8 个 塘沽 2 个 塘沽 2 个 广州 30 米 广州 30 米
联塑 联塑 联塑
塘沽 塘沽 联塑 联塑
PPR配件 止回阀 温控器 温控表 压力表(含管
配) 电磁阀
（二）热水淋浴用量计算：
公共游泳场实际使用人数按水面积5平方每人，热淋用水量约为
80KG/人 7.1.4
365平方÷5平方/人×80KG /人 = 6吨/天 (计约5KW)
Q总 = 188KW+6KW = 194KW
6、配置建议：
配置美国约克空气源热泵YHAC080HE机组伍台。
1.2约克主机配置及工程设备清单报价:
地 点
设备名称
规格型号
产 地
数量
单位
备注
空气源热水主
约
美
机 27KW/台 制热功率80KW/台
板式换热器
HA—100A,
广 东
2
恒温交换水箱
10吨不锈钢保温 水箱
广 州
1
尺寸1000*330
重量
台
400KG, 换热面积8平方米
板片材料304不锈
钢
个 内胆 304不锈钢
584×1000×(28-10)/(400KW×860) = 30H 2、水面蒸发损失的热量：
Q1=1.163υ(0.0174υf+0.0229)(Pb-Pq)F*760/B kW (7.12.) 其中：Q1—池面蒸发损失热量 kW v—与池水温度相等时，水的蒸发汽化潜热(kal/kg)此值查581.4 vf—池水面上风速：取风速0.5m/s Pb—与池水温度相等时的饱和空气的水蒸汽分压力mmHg Pq—空气的水蒸气分压力mmHg F—池水表面积 365 B—当地的大气压力 mmHg 根据广州气象参数，查焓湿图，数据如下： vf＝ 0.5m/s, Pb＝28.3mmHg Pq=15.6mmHg ;υ=581.4(kal/kg) B=744225 mmHg 带入计算：Q1=1.163*581.4(0.0174*0.5+0.0229)(28.315.6)*365*760/744225= 101kw 3、池底和池壁损失的热量、水面传导损失的热量管道和设备损失的
ts-池水温度 水温28℃
tb－补充水温度 广州自来水冬季温度10℃
t－每天加热时间 自动补水，t=24h
γ－水的容重 kg/L
α－水的比热容
带入计算:Q3=1.163*1*58000 (28-10)/24/1000= 50 kW
5、总热量：以上三项热量的总和,考虑一次水输送热损失10％：
带入计算：Qz=1.1（101+20.2+50）= 188kW
热水主机基础 水箱工字钢基
础
槽钢 工字钢
广 钢
24
米
广 钢
16
米
主机8#槽钢 14#工字钢
自动控制器
JLM-30(温度表、 昆 主控器) 明
1
台 主机电源等控制
热水不锈钢循 环泵
MHIL1603-35-25
威 乐
2
台
流量25吨/小时， 功率1.85KW
甲方 指定 泵房
热水管 PPR闸阀
碟阀
热水管保温
室内游泳池热泵方案
1.1客户基本情况
我公司通过前期对贵公司沟通，根据贵单位提供相关数据及现 场情况分析: 热水现况：
贵公司室内游泳池:约365平方*1.6M=584立方，按26~28℃ 恒温，参考“室内泳池热负荷”的计算方法来进行计算。 （一）耗热量的计算： 1、游泳初次加热时间：（24H~48H） Q初=V×1000×(T1-T2)/T /860 其中： v—池水总容积 T1—池水温度 水温28℃ T2—广州自来水冬季温度10℃ T—加热时间 带入计算Q初=584×1000×(28-10)/30 /860 = 407kw
