气力提升泵的工作原理及使用说明

TL型气力提升泵用于将能充气流化而不发生离析现象的粉状物料通过垂直管道输送到相当高度的料气分离仓或料库内,该泵系统可广泛应用于水泥、建材、及化学工业中。在连续输送情况下,输送能力最大可达300t/h,提升高度可达

60m。

气力提升泵的结构（见附图）

TL气力提升泵系统由TL型气力提升泵、气力提升管、料气分离器、罗茨鼓风机等组成。

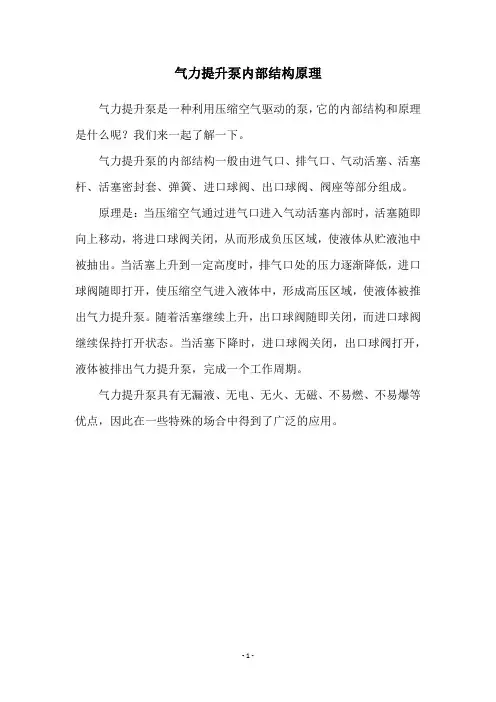

工作原理

TL气力提升泵上部由一加料口，加料口下部与气力提升泵的泵体间装有阀门控制进料，阀门可采用电动或气动，泵体下部有一充气底层,气源向充气底层充气,使泵内物料流态化,由于物料压头效应作用,使物料向空气喷嘴方向运动,输送的物料随来自喷嘴的压缩空气流携带并通过提升管向上输送。气力提升泵是一个自补偿系统,达到自动补偿喂料量的变化。具有结构简单性能可靠、操作维护简便等优点。

工作程序

气力提升泵工作时应先打开进料阀门，通过人工或机械投料，泵体内的物料装满后，关闭进料阀门启动罗茨鼓风机，通过调整各个阀门的位置，使输送量达到设计要求，观察输送的情况，物料输送完毕后记录输送的时间，停罗茨鼓风机，打开进料阀门进入下一工作循环。（巩义义利机械有限公司网络部）气力提升泵的安装

1、气力提升泵安装的地坑应留有充分的空间,每边距泵体距离不小于1.2米,以便于操作和维护。

2、气力提升泵安装时应保证泵体垂直误差每米长度小于5毫米，各连接法兰间垫入3毫米橡胶垫或石棉垫，不得有漏气。

3、罗茨鼓风机与泵体之间的距离尽量不超过5米。

4、罗茨鼓风机的配电盘和U型压差计的安装位置应便于操作,观察。

5、气力提升泵配有多种形式.规格的喷嘴,喷嘴与输料管之间的距离H,可依输送高度与输送量等工艺参数在80-200毫米范围内调整,为调整操作方便,初次安装时可选装口径￠100毫米的喷嘴,喷嘴距离H可选定150毫米,调试时逐步调整。

6、气力提升泵的输送管道其重量不得作用于泵体,应在不同高度敷设管路支架。

7、安装.调整时应保证喷嘴与输料管同心,逆止阀应经常检查维护,确保开关灵活。

8、罗茨鼓风机的出口应避免安装阀门，如安装阀门，阀门必须处于常开位置。

9、气力提升泵的料气分离器的排气孔应加防雨设施，避免受潮或进水。

气力提升泵操作

1、开机前应检查各连接部位不得有漏气现象,阀门应全部开启,严禁关闭阀门启动风机。

2、气力提升泵在初次投产时应根据输送工艺调整和更换调整不同型号的喷嘴和喉嘴距离，使各项性能达到最佳，以便于经济运行，

3、气力提升泵的流化风量，应根据实际需要确定，参考风量：流化风量占总风量的5％左右，流化箱的气量分布，从中心到圆周的比例为5：3：2，即中心最大，圆周最小。
