倒吊桶疏水阀与浮球式疏水阀选用区别和要求

合集下载

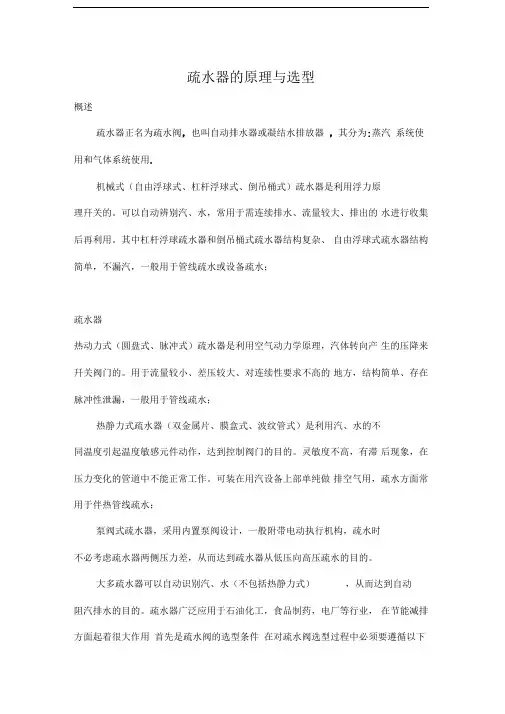

疏水器的原理与选型

疏水器的原理与选型概述疏水器正名为疏水阀，也叫自动排水器或凝结水排放器，其分为:蒸汽系统使用和气体系统使用.机械式（自由浮球式、杠杆浮球式、倒吊桶式）疏水器是利用浮力原理幵关的。

可以自动辨别汽、水，常用于需连续排水、流量较大、排出的水进行收集后再利用。

其中杠杆浮球疏水器和倒吊桶式疏水器结构复杂、自由浮球式疏水器结构简单，不漏汽，一般用于管线疏水或设备疏水；疏水器热动力式（圆盘式、脉冲式）疏水器是利用空气动力学原理，汽体转向产生的压降来幵关阀门的。

用于流量较小、差压较大、对连续性要求不高的地方，结构简单、存在脉冲性泄漏，一般用于管线疏水；热静力式疏水器（双金属片、膜盒式、波纹管式）是利用汽、水的不同温度引起温度敏感元件动作，达到控制阀门的目的。

灵敏度不高，有滞后现象，在压力变化的管道中不能正常工作。

可装在用汽设备上部单纯做排空气用，疏水方面常用于伴热管线疏水；泵阀式疏水器，采用内置泵阀设计，一般附带电动执行机构，疏水时不必考虑疏水器两侧压力差，从而达到疏水器从低压向高压疏水的目的。

大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动阻汽排水的目的。

疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用首先是疏水阀的选型条件在对疏水阀选型过程中必须要遵循以下当疏水阀后凝几个条件，因为设备在开车和正常运行凝结水发生量差异比较大，所以选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率 2-3 倍为最大凝结水量，来选择疏水阀的排水量。

才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。

疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。

1. 疏水阀的疏水量：选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率 2-3 倍为最大凝结水量，来选择疏水阀的排水量。

才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。

疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。

倒吊桶疏水阀与浮球式疏水阀性能比较

倒吊桶疏水阀与浮球式疏水阀性能比较蒸汽疏水阀的产品种类很多，比如，以著名的疏水阀品牌主要分为杠杆浮球式疏水阀，倒吊桶式疏水阀，热动力式疏水阀，进口热静力式和双金属疏水阀，，进口双金属片疏水阀。

各种疏水阀工作原理、结构特点和使用限制都各有不同和偏重。

在机械型疏水阀中，倒吊桶式疏水阀和浮球式疏水阀是比较常用的两种疏水阀，他们经常作为换热器疏水和汽水分离器疏水。

瓦特节能认为如何区分选用合适的机械型疏水阀是一个比较复杂的选择。

倒吊桶式疏水阀，也叫倒置桶疏水阀是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。

装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。

当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。

倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。

当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水；杠杆浮球式疏水阀，是利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

自由浮球疏水阀，由于本身的制作要求限制了其使用的广泛性，故不做单独讨论。

从瓦特节能的疏水阀试验数据表明，相对于杠杆浮球式疏水阀，倒吊桶式疏水阀阀体结实，结构简单，可耐水锤，具有很长的使用寿命。

相对于杠杆浮球式疏水阀，倒吊桶疏水阀水封较高，疏水阀动作平稳，频繁开启式不会携带蒸汽，泄漏率极低。

相较于杠杆浮球疏水阀，倒吊桶具有良好的抗污能力，不容易受污垢杂质影响。

有一定抗腐蚀能力和排空能力在系统压力突然变化时或用于过热蒸汽疏水时，容易失去水封而泄漏蒸汽，必须在进口安装止回阀。

疏水阀的选型原理

疏水阀的选择1、疏水阀类型1）机械式疏水阀浮桶式可保温，受安装发现影响，垂直安装；能够连续排放冷凝水，寿自由浮球式可保温，受安装影响，水平安装；2）热静力式疏水阀热敏液体式不可保温；利用热敏液体的热胀冷缩实现阀门的启闭；间歇排水双金属式不可保温；利用两种不同金属的膨胀系数不一致，很双金属温度3）热动力式疏水阀圆盘式不可保温；利用蒸汽冷凝后圆盘打开，排放完毕压力腔受力较大2、疏水阀尺寸阀嘴相同，压力越高，同样的阀嘴排泄冷凝水越少；背压越大排放量越少，热动1）疏水阀工作压力（压差）2）阀嘴直径：工作压力一定，阀嘴直径越大，冷凝水排泄量越多，疏水阀冷凝水流量与阀门公称直径无关，公称直径是对气体流速相关这是因为浮力与疏水阀的闭合力：ρVg=PS，所以阀嘴越大，所需浮球越大，阀门体积越大3、疏水阀的异常1）蒸汽绑：蒸汽首先到达疏水阀，冷凝水无法排泄；蒸汽冷凝后可自动消除不可自动消除；安装短管道、直径大；管道倾斜方向正确、无群组疏水阀、使用汽绑释2）空气绑：空气首先到达疏水阀，冷凝水无法排泄安装平衡管道或单独安装排空气阀（双金属或热敏阀门）3）串联疏水串联疏水实际上是不起效果，反而弊端更多，汽绑、流量小等4）群组疏水由于各设备冷凝水速率不一致，易出现积水、汽绑、水锤等；建议单独疏水，再次是疏4、疏水阀安装1）安装位置每30-50米安装一个减压阀或控制阀前安装一个管道末端，提升管或下降管末端2）管道要求管道需要支撑，不能成U形安装管道必须有一定坡度：不小于1/1003）设置集水井小管道易带走冷凝水，设置集水井集水疏水阀高于集水井底部，防止杂质4）排空气管道末端设置排空阀，防止空气绑排放冷凝水，寿命较长，适用于大型的排水管道现阀门的启闭；间歇排水；注意安装方向；有确定的启闭温度，常用于伴热保温管道，启闭较快数不一致，很双金属温度计原理一致；间歇排水；注意安装方向；有确定的启闭温度，常用于伴热管道，启闭较慢排放完毕压力腔受力较大将圆盘闭合；间歇排水；安装不收方向影响；放量越少，热动力圆盘式约50%一次压力，机械式约90%一次压力组疏水阀、使用汽绑释放阀议单独疏水，再次是疏水阀前有一个较大均压管道，启闭较慢。

疏水阀的选型与安装

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1）自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

2）倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。

过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。

2、热静力型1）双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。

在冷凝水达到饱和温度之前，疏水阀完全关闭。

阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

2）膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。

装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀（下图为圆盘式）。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

疏水阀的选择：如何为特定系统挑选合适的型号

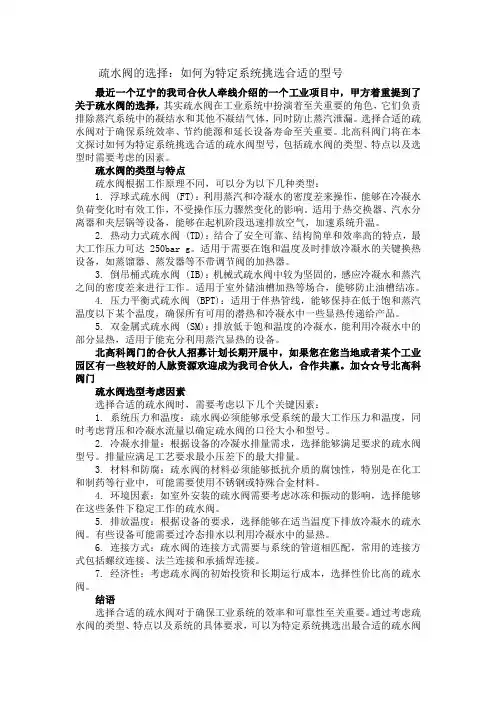

疏水阀的选择：如何为特定系统挑选合适的型号最近一个辽宁的我司合伙人牵线介绍的一个工业项目中，甲方着重提到了关于疏水阀的选择，其实疏水阀在工业系统中扮演着至关重要的角色，它们负责排除蒸汽系统中的凝结水和其他不凝结气体，同时防止蒸汽泄漏。

选择合适的疏水阀对于确保系统效率、节约能源和延长设备寿命至关重要。

北高科阀门将在本文探讨如何为特定系统挑选合适的疏水阀型号，包括疏水阀的类型、特点以及选型时需要考虑的因素。

疏水阀的类型与特点疏水阀根据工作原理不同，可以分为以下几种类型：1. 浮球式疏水阀 (FT)：利用蒸汽和冷凝水的密度差来操作，能够在冷凝水负荷变化时有效工作，不受操作压力骤然变化的影响。

适用于热交换器、汽水分离器和夹层锅等设备，能够在起机阶段迅速排放空气，加速系统升温。

2. 热动力式疏水阀 (TD)：结合了安全可靠、结构简单和效率高的特点，最大工作压力可达250bar g。

适用于需要在饱和温度及时排放冷凝水的关键换热设备，如蒸馏器、蒸发器等不带调节阀的加热器。

3. 倒吊桶式疏水阀 (IB)：机械式疏水阀中较为坚固的，感应冷凝水和蒸汽之间的密度差来进行工作。

适用于室外储油槽加热等场合，能够防止油槽结冻。

4. 压力平衡式疏水阀 (BPT)：适用于伴热管线，能够保持在低于饱和蒸汽温度以下某个温度，确保所有可用的潜热和冷凝水中一些显热传递给产品。
