浅谈华中数控系统连接与参数设置
华中型数控系统设备连接与参数配置
该参数用于标识控制面板输入信号的组数 。
取值范围：0~128
默认值：30
型号
面板按 键
进给修 调
波段开 关
主轴修 调
波段开 关
快移修 调
波段开 关
手摇轴 选/倍 率档位
手摇脉 冲 增量
A型
X480~ X485
X489
X487
X486
X488
X490~ X491
注B意型：控X制X448面806~板输X入48点9 组数X4默87认为3--0-组- ，修X4改88该参XX数4499不01~
0：无效 1：HNC-8A型控制面板 2：HNC-8B型控制面板 3：HNC-8C型控制面板
起始 组号480
控 制 面 板 输 入 信 号
Parm505012：输入点起始组号
该参数用于设定控制面板输入信号在X存放器中 的位置 。
取值范围：30~482 默认值：480
Parm505013：输入点组数
该参数用于建立轴设备与逻轴之间的映 射关系。
取值范围：-1~127 默认值：-1
-1：轴设备与逻辑轴之间无映射 0~127：映射逻辑轴号
Parm507012：编码器反响取反标志
0：编码器直接反响 1：编码器反响取反〔反响速度、反响位置反向〕 当主轴反响转速显示与实际转速相反时可将该参数设 置为1。 Parm507014：反响位置循环使能
该参数用于标识控制面板输出信号的组数 。
取值范围：0~128
默认值：30
型号
按键灯
保留
A型
Y480~Y48 Y490~Y50
9
9
B型
Y480~Y48 Y490~Y50
9
9
华中8型数控系统参数配置
01000100010010001001010000
最后用COD模块将IO组合后的数与P参数对应 起来。 参数1：转换数 据的起始位置 参数2：转换数 据的个数，可以 使用常数； 参数3：源数据，可以使用寄存器R； 参数4：目标数据的输出地址，可以使用寄存器R。
3.5 通过P参数设置主轴修调梯图
01000100010010001001010000
设备#0~#4：本地保留设备，其中设备#4保留给模拟量主轴SP 设备#5：总线网络设备—MCP_NET 设备#6：总线网络设备—IO 设备#7~#9：总线网络设备—AX 其中设备#7映射为轴0（X轴），设备#8映射为轴2（Z轴）， 设备#9映射为轴5（S轴）。
X负边界
Z负边界
Z正边界
Z
下图示意了机床保护区属性。
01000100010010001001010000
#1 1
#0 0
#0： 机床保护区[0]的内外属性 #1： 机床保护区[1]的内外属性 0: 1: 保护区边界内部禁止进入 保护区边界外部禁止进入
按上图机床保护区[0]为内部禁止，机床保护区[1]为外 部禁止，按此参数需添2。
3.8 空间保护参数
机床保护区主要 对机床上的部件 进行保护，如机 床尾架等，使其 避免误操作而损 毁机床， 尾座空间 保护
01000100010010001001010000
3.8.1 空间保护区个数
01000100010010001001010000
本系统最多可通过参数定义6个机床保护区，目前开放给 用户可使用的有2个。本参数即是设置CNC所定义的机床保护区 个数。
8型系统硬件的主轴修调通常都是波 段开关。每一档都对应一个IO组合。 如何将这些IO组合变成相应的数值了?
数控车编程与操作实用教程：第四章 华中(HNC-2122T)系统数控车床操作与编程
4.2 华中（HNC-21/22T）系统数控车床 的基本操作
例如要输入“G00 X100 Y1000” MDI 运行指令段，可以 (1)直接输入“G00 X100 Y1000 ”并按Enter 键 (2)先输入“G00 ”并按Enter 键，再输入“X100” 并按Enter 键，然后
修调倍率递减5%，机械齿轮换档时，主轴速度不能修调。
上一页 下一页 返回
4.1 华中（HNC-21/22T）系统操作面板
手动移动机床主轴按钮。
机床运行过程中，在危险或紧急情况下按下急停按钮， CNC
即进入急停状态。伺服进给及主轴运转立即停止工作(控制 柜内的进
给驱动电源被切断)。松开急停按钮，左旋此按钮，自动跳起，CNC
4.2 华中（HNC-21/22T）系统数控车床 的基本操作
四、手动操作
1、手动方式 按一下“手动”按键，系统处于点动运行方式。 按压要移动的坐标轴“+X”、“-X”、“+Z”、“-Z”按键，相应轴将
产生正向或负向连续移动。 松开坐标轴按键，相应轴即减速停止。 在手动方式下，同时按压X、Z方向的手动按键，能同时手动连续移
统运行，旋转并拔起“急停”按钮使系统复位。
二、机床回零
控制机床运动的前提是建立机床坐标系，为此，系统接通电源，复 位后首先应该进行机床各轴回参考点操作。方法如下：
1、如果系统显示的工作方式不是回零方式，按一下控制面板上面 的“回零”按键，确保系统处于“回零”方式。
2、按坐标轴方向键“+Z、+X”，点动使每个坐标轴逐一回参考点， 当X、Z轴回参考点后，“+X”和“+Z”按键内的指示灯亮。
动X、Z坐标轴。 手动进给是若同时按下“快进”按键，则产生相应轴的正向或负向快
华中数控8型数控系统连接调试与PLC编程1

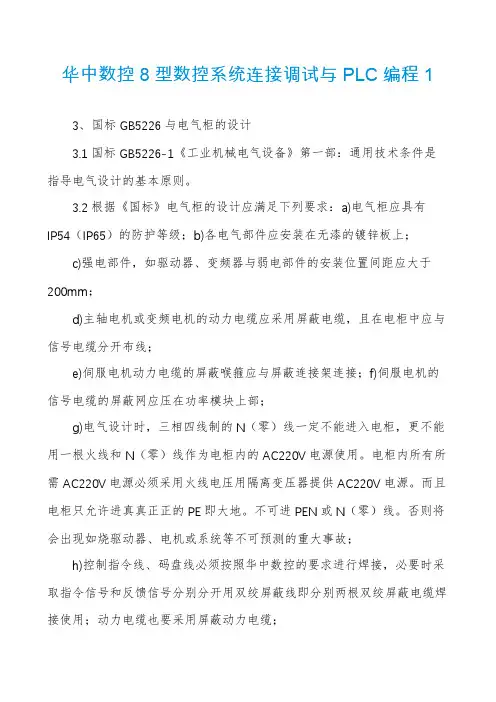

华中数控8型数控系统连接调试与PLC编程13、国标GB5226与电气柜的设计3.1国标GB5226-1《工业机械电气设备》第一部：通用技术条件是指导电气设计的基本原则。
3.2根据《国标》电气柜的设计应满足下列要求：a)电气柜应具有IP54（IP65）的防护等级；b)各电气部件应安装在无漆的镀锌板上；c)强电部件，如驱动器、变频器与弱电部件的安装位置间距应大于200mm；d)主轴电机或变频电机的动力电缆应采用屏蔽电缆，且在电柜中应与信号电缆分开布线；e)伺服电机动力电缆的屏蔽喉箍应与屏蔽连接架连接；f)伺服电机的信号电缆的屏蔽网应压在功率模块上部；g)电气设计时，三相四线制的N（零）线一定不能进入电柜，更不能用一根火线和N（零）线作为电柜内的AC220V电源使用。
电柜内所有所需AC220V电源必须采用火线电压用隔离变压器提供AC220V电源。
而且电柜只允许进真真正正的PE即大地。
不可进PEN或N（零）线。
否则将会出现如烧驱动器、电机或系统等不可预测的重大事故；h)控制指令线、码盘线必须按照华中数控的要求进行焊接，必要时采取指令信号和反馈信号分别分开用双绞屏蔽线即分别两根双绞屏蔽电缆焊接使用；动力电缆也要采用屏蔽动力电缆；i)指令电缆、码盘电缆及主轴指令电缆（包括主轴模拟指令电缆）中间不得中断转接，必须从系统直接到相应装置；j)电气设计及电柜配线（包括接地等）必须按照华中数控《电磁兼容设计》的要求进行（如续流二极管、单相或三相灭弧器、配线尽可能强弱的分开并尽可能交叉走线等）。
4、第一次通电通电前必须确认24VDC回路无短路；确保各部件的连接正确无误；4.1脱机调试为了防止出现意外，驱动、电机在和执行机构连接之前最好经过脱机调试。
在调试大型机床时，本环节尤为重要。
具体步骤：a)将驱动、电机放置于平坦、安全的位置（如地面）；只连接驱动和电机，将驱动设为内部使能（详见《HSV-180（160）UD（S）交流伺服驱动单元使用说明书》），检测运转情况；b)检测动力线的U、V、W的相序是否正确；c)检查数控系统能否正确控制驱动和电机的动作，驱动和电机的工作状态是否平稳且达到设计功率；（4）调试PLC，检查急停点位；4.2分步上电原则为了确保调试人员的安全和机床的完好无损，同时为了更方便对遇到的故障进行诊断，在调试前期过程中应该遵循“分步通电”原则：a)数控系统上电，其他部件保持断开，不通电。
华中世纪星连接调试说明书V1.0
2、手持单元（选件）
l 标准四线式手摇脉冲发生器 l 3坐标选择 l 3种倍率选择 l 紧急停止按钮 l 指示灯
版权所有 © 2011武汉华中数控股份有限公司。保留所有权利
II-2
III图形符号系统
图形符号说明
华中数控
：必须操作。 ：特别重要内容 ：连线及设备边界。 ：信号等的传播方向 ：短接点 ：成组线缆分离 ：屏蔽层 ：常开常闭无源触点 ：插头插座 ：编码器 ：灯 ：变速机构
HNC-18xp/M3,T3 数控装置
连接与调试说明书
V1.0 2011.10 武汉华中数控股份有限公司 中国 武汉
I前言
前言
华中数控
非常感谢您选用了本公司生产的 HNC-18xp/M3,T3数控装置。 本说明书介绍了本产品的功能特点、电气设计知识、使用注意事项、 安装调试步骤与方法、典型设计方法等，提出了因操作不当可能引起的意 外事故及常见故障的排除方法。 在使用本产品前，请先仔细阅读本说明书，以达到最佳使用效果。
单元接口、模拟主轴控制接口与主轴编码器接口。 l 采用 7”LCD液晶显示器（分辨率为 800×480），全汉字操作界面，具
有故障诊断与报警设置，图形加工轨迹显示和仿真功能，操作简便， 易于掌握和使用。 l 采用国际标准 G代码编程，与各种流行的 CAD/CAM自动编程系统兼容， 具有直线、圆弧、螺旋线插补，固定循环、旋转、缩放、镜像、刀具 补偿、宏程序等功能。 l 小线段连续加工功能，特别适合于复杂模具零件加工。 l 加工断点保存/恢复功能，为用户安全、方便使用提供保证。 l 反向间隙和单、双向螺距误差补偿功能，有效提高加工精度。 l 巨量程序加工能力，配置大容量存储器时可直接加工高达 2GB的 G代
华中数控8型数控系统连接调试与PLC编程2
1.2.10 速度值小数点后显示位数 （缺省值：2） 该参数用于设定数控系统人机界面中所有速度值小数点后显示位数，包括 F 进给速 度等。 1.2.11 T 指令刀偏刀补号位数 （缺省值：2） 该参数用于设定 T 指令中刀偏号和刀补号的有效位数。
1.2.12 刀具磨损累加使能 （缺省值：1） 该参数用于设定刀具磨损值输入方式。 0：刀具磨损值直接是输入值。 1：刀具磨损值按累加方式输入，即输入值加上原有磨损值。 1.2.13 车床直径显示使能 （缺省值：1） 该参数用于设定车床 X 轴坐标显示方式。 0：半径显示 1：直径显示 2、机床用户参数 2.1 机床用户参数编号 位 0~3：机床用户参数序号 位 4~5：参数类别，对于机床用户参数，类别为 01 90
5、参数的查看与修改 参数的查看不需要权限，参数的修改根据参数的级别需要对应的权限。 参数设置步骤： （1） “设置”=》F10“参数”=》F7“权限管理” ； （2）用←、→选择用户级别，F1“登录” ，在提示栏输入密码后 Enter 键确认，如 果对应用户前有√出现就表示权限登录成功；F10 返回，F1“系统参数” ；(见图 2-2) （3）用↑、↓键选择参数类型，Enter 键进入子选项（如图 2-3） ； （4）用 → 键切换到参数选项窗口，修改参数值； （每个参数都有详细说明，见图 2-4）
图 2-5 NC 参数编号
图 2-6 NC 参数配置 88
1.2 NC 参数中重要参数说明 1.2.1 插补周期 （缺省值：1000) 补周期是指 CNC 插补器进行一次插补运算的时间间隔，是 CNC 重要参数之一。通过 调整该参数可以影响加工工件表面精度，插补周期越小，加工出来的零件轮廓平滑度越 高，反之越低。 注 意：插补周期受插补运算时间和系统位置控制周期的影响。虽然通过减小插补周 期的手段可以提高加工工件表面平滑度，但是减小插补周期的同时 CNC 进行插补运算的 负荷也会加重。一般情况下不要修改此参数。 1.2.2 PLC2 周期执行语句数 （缺省值：200) HNC-8 数控系统采用两级 PLC 模式，即高速 PLC1 和低速 PCL2。PLC1 执行实时性 要求较高的操作，如急停复位、各轴超程等，必须每扫描周期执行一次。PLC1 的执行周 期即由参数“插补周期”设定；PLC2 执行实时性要求较低的操作，如数控面板指示灯控 制等，一个扫描周期内只执行指定行数。该参数通过设置每周期执行 PLC2 的语句行数 来调整 PLC2 的执行周期。程序执行时，PLC2 将被自动分割。PLC2 的执行周期为 PLC1 的执行周期*梯图生成的语句表中 PLC2 包含的行数/ PLC2 周期执行语句数（即本说明参 数） 。 1.2.3 角度计算分辨率 (缺省值：100000) 该参数用于设定数控系统角度计算的最小单位。 注 意：该参数必须设置为 10 的倍数。 示 例：如果该设置为 100000，则数控系统角度计算精度为 0.00001 度。
华中数控型数控系统连接调试与PLC编程
模块三数控系统PLC编程项目五认识数控机床用PLC一、PLC基本结构数控机床所受到的控制可分为两类：数字控制和顺序控制。
数字控制主要指对各进给轴进行精确的位置控制，包括：轴移动距离、插补、补偿等。
顺序控制主要指以CNC内部和机床各行程开关、传感器、按钮、继电器等的开关量信号状态为条件，并按照预先规定的逻辑顺序对诸如主轴的起停、刀具的转换、工件的夹紧松开、液压、冷却、润滑系统的运行等进行的控制。
与“数字控制”比较，“顺序控制”的信息主要是开关量信号。
PLC控制的范围包括全部顺序控制和简单的数字控制（如：轴点动）。
HNC-8型数控系统PMC采用内置式软PLC实现对机床的顺序控制。
PLC用户程序是用户根据机床实际控制需要，用PLC程序语言梯形图进行编制的。
HNC-8型数控系统PLC用户程序通过数控系统梯形图编辑界面进行在线编辑或通过计算机用华中数控梯形图-【LADDER】专用软件进行编辑。
通过编译将PLC用户程序翻译成数控系统能接受的文件，数控系统进行正常调用执行。
图3-1梯形图运行监控与在线编辑修改图3-2计算机用华中数控梯形图-【LADDER】专用软件梯形图是沿用电气控制电路（特别是继电器逻辑电路）的符号所组合而成的一种图形，梯形图的编辑就是根据机床实际控制要求，采用类似于设计继电器逻辑电路的方法，进行机床顺序控制的梯形图设计与编制。
程序编辑方式是由左母线开始至右母线结束，一行编完再换下一行，一行的接点个数由系统决定，相同的输入点可重复使用。
梯形图程序的运作方式是由左上到右下的扫描。
线圈及应用指令运算框等属于输出处理，在梯形图形中置于最右边。
但同一个输出不可重复。
图3-3HNC-8型数控系统PLC梯形图结构二、PLC工作原理图3-4数控系统梯形图寄存器图3-5PLC接口信号PLC接口信号负责组织PLC和NC之间的信息交换，如图3-5。
◆X寄存器:机床到PLC的输入信号。
◆Y寄存器:PLC到机床的输出信号。
华中数控 型数控系统连接调试与PLC编程
模块四HNC-8数控系统特殊应用项目九C/S轴切换和刚性攻丝一、C/S轴的参数设置1)将通道参数中的”C坐标轴轴号”设为-2。
2)修改轴参数中将主轴所对应的逻辑轴，将显示轴名设为C，修改此轴电子齿轮比等参数。
3)将工位显示轴标志中加入主轴的显示。
4)在G代码中使用STOC将主轴切换成C轴，使用CTOS将C轴切换成主轴。
根据轴号可以查看主轴工作在哪个模式下，也可在PLC中做判断以控制主轴工作。
以轴5为C/S轴切换为例，有如表4-1。
G402.9切换到位置控制G402.10切换到速度控制G402.11切换到力矩控制图4-1C/S轴切换轴配置图4-2C轴坐标轴号设定-2图4-3主轴逻辑轴号、轴参数及显示轴名设定图4-4主轴加入显示轴标志图4-5G代码中使用STOC/CTOS将C轴/S互切二、调整驱动参数和刚性攻丝相关的伺服参数有：8STA-8是否允许模式开关切换功能0：不允许1：允许序号名称范围缺省值单位PA--0位置控制比例增益10～20002000.1Hz①设定C轴模式下位置环调节器的比例增益。
②设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
序号名称范围缺省值单位PA--42位置控制方式速度比例增益25～5000450①设定C轴模式下速度调节器的比例增益。
②设置值越大，增益越高，刚度越大。
参数数值根据具体的主轴驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
③系统不产生振荡的条件下，尽量设定较大的值。
项目十PMC轴配置一、PMC轴简介PMC轴是伺服轴不是由CNC控制，而是由PMC相关信号控制。
PMC轴在使用中需要在PMC中给出轴运动三要素：运动方式、运动位移、运动速度。
华中8型系统软件对于PMC 轴已经做成了标准的功能指令AXISMVTO、AXISMOVE，8型软件PMC轴必须设置在一个没有使用过的通道中，并且置此通道为PMC模式。
华中数控主轴的连接与调试
湖南工业职业技术学院毕业设计课题名称华中8型系统主轴控制的连接与调试系（院）名称机械工程系专业及班级数控技术S2014- 学生姓名学号指导教师李平化刘瑞已完成日期年月日湖南工业职业技术学院毕业设计任务书系（院）名称机械工程系专业及班级数控技术S2014-学生姓名学号设计题目华中8型系统主轴控制的连接与调试指导教师（签字）李平化刘瑞己教研室主任（签字）龙华系主任（签字）2016 年 11 月 15 日湖南工业职业技术学院毕业设计任务书课题简介(包括课题背景、价值、目的和意义、对学生知识和能力的要求、应具备的条件等)华中8型数控系统是全数字总线式高档数控装置，采用模块化、开放式体系结构，基于具有自主知识产权的NCUC工业现场总线技术。
支持总线式全数字伺服驱动单元和绝对值式伺服电机，支持总线式远程I/O单元，主要应用于全功能数控铣床、铣削中心。
本课题将从阅读华中8型系统主轴控制的连接与调试相关资料开始，了解华中8型系统各个模块的连接方法，根据数控铣床的工作要求，设计外围电路，将数控系统与外围电路安装起来，根据系统调试流程，完成系统调试工作。
课题目标和任务1、理解华中8型主轴的连接，绘制其主轴控制系统电气原理图。
2、掌握华中8型系统调试要点，撰写主轴控制系统调试报告。
（要求1.5万字）3、熟悉系统参数含义，学会配置相关参数、修改数控系统PLC程序，满足功能需求。
实施步骤和方法1、以一种驱动器为研究对象，查找资料，在老师的指导下掌握系统连接方法，完成系统电气连接；2、参照系统的连接调试手册，理解各个接线柱含义，并对它的参数进行试调从而得出合适的参数，完成主轴驱动器的连接和调试。
3、撰写调试报告，完成答辩。
进程安排（整个毕业设计的时间安排，还包括实习时间及地点、方式等方面的安排等）第一周：1、阅读华中8型系统相关手册，掌握系统连接方法；2、绘制主轴控制系统电气原理图。
第二周：1、完成系统电气连接；2、制作线缆；3、撰写连接调试报告。
华中世纪星连接调试说明书V1.0
2.10.1 电磁兼容性的主要内容.........................2-30 2.10.2 接地技术.....................................2-31 2.10.3 电网干扰抑制.................................2-40 2.10.4 防止被干扰...................................2-45 2.10.5 防止产生干扰.................................2-48 2.10.6 综合设计指南.................................2-53 第三章 参数设置 .............................................3-1 3.1概述 ................................................3-1 3.2参数查看与设置 ......................................3-2 3.3参数详细说明 .........................................3-3 3.3.1 机床参数.......................................3-3 3.3.2 坐标轴参数.....................................3-4 3.3.3 伺服参数......................................3-10 3.3.4 轴补偿参数....................................3-11 3.3.5 PMC用户参数 ..................................3-15 第四章 运行与调整 ...........................................4-1 4.1 运行前检查 .........................................4-1 4.1.1 接线检查.......................................4-1 4.1.2 电源检查.......................................4-2 4.1.3 设备检查.......................................4-2 4.2 试运行 .............................................4-2 4.2.1 通电...........................................4-2 4.2.2 参数设置.......................................4-3 4.2.3 外部状态检查...................................4-4 4.2.4 接通伺服动力电源...............................4-6 4.3 PLC调试............................................4-9 4.4 连接机床调试 ......................................4-10 4.4.1 伺服参数调整..................................4-10 4.4.2 机床误差补偿..................................4-13 4.5 主轴 D/A参数调整 ..................................4-17 第五章 典型设计举例 .........................................5-1 5.1概述 .................................................5-1
华中数控8型数控系统连接调试与PLC编程4
模块四HNC-8数控系统特殊应用项目九C/S轴切换和刚性攻丝一、C/S轴的参数设置1)将通道参数中的”C坐标轴轴号”设为-2。
2)修改轴参数中将主轴所对应的逻辑轴，将显示轴名设为C，修改此轴电子齿轮比等参数。
3)将工位显示轴标志中加入主轴的显示。
4)在G代码中使用STOC将主轴切换成C轴，使用CTOS将C轴切换成主轴。
根据轴号可以查看主轴工作在哪个模式下，也可在PLC中做判断以控制主轴工作。
以轴5为C/S轴切换为例，有如表4-1。
G402.9切换到位置控制G402.10切换到速度控制G402.11切换到力矩控制图4-1C/S轴切换轴配置图4-2C轴坐标轴号设定-2图4-3主轴逻辑轴号、轴参数及显示轴名设定图4-4主轴加入显示轴标志图4-5G代码中使用STOC/CTOS将C轴/S互切二、调整驱动参数和刚性攻丝相关的伺服参数有：8STA-8是否允许模式开关切换功能0：不允许1：允许序号名称范围缺省值单位PA--0位置控制比例增益10～20002000.1Hz①设定C轴模式下位置环调节器的比例增益。
②设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
序号名称范围缺省值单位PA--42位置控制方式速度比例增益25～5000450①设定C轴模式下速度调节器的比例增益。
②设置值越大，增益越高，刚度越大。
参数数值根据具体的主轴驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
③系统不产生振荡的条件下，尽量设定较大的值。
项目十PMC轴配置一、PMC轴简介PMC轴是伺服轴不是由CNC控制，而是由PMC相关信号控制。
PMC轴在使用中需要在PMC中给出轴运动三要素：运动方式、运动位移、运动速度。
华中8型系统软件对于PMC 轴已经做成了标准的功能指令AXISMVTO、AXISMOVE，8型软件PMC轴必须设置在一个没有使用过的通道中，并且置此通道为PMC模式。
任务2：数控系统参数设置-课件
1.2.2数据备份与恢复
二、西门子系统的数据恢复
1. 数据从计算机中恢复
(1)连接PC到MMC
快移加减速时间常数 定位允差 电动机每转脉冲数
外部脉冲当量分子/分母 回参考点方式 参考点开关偏差 最高快移速度 快移加减速度时间常数 伺服单元型号 伺服内部参数
1.2.1 华中数控系统的参数
二、参数类型
4.轴补偿参数 反向间隙
螺距补偿类型 补偿点数 参考点偏差号
补偿间隔 偏差数据备份与恢复
一、西门子系统的数据备份
1. 数据备份辅助工具 (1)传输软件 (2)传输电缆 (3)PC机 (4)PC卡
1.2.2数据备份与恢复
一、西门子系统的数据备份
2. 数据备份内容分类 (1)NCK 数据备份 (2)PLC 数据 (3)MMC 数据
1.2.2数据备份与恢复
一、西门子系统的数据备份
(1)数据备份到计算机 在第3步中，WinPCIN 中根据文件类型“文本” 或“二进制”通讯方式；然后选择接收数据
1.2.2数据备份与恢复
一、西门子系统的数据备份
4. 数据备份之系列备份
(1)数据备份到计算机
4）在MMC选择进行并启动数据备 份;
MMC
1.2.2数据备份与恢复
一、西门子系统的数据备份 4. 数据备份之系列备份
一、西门子系统的数据备份 4. 数据备份之系列备份
(1)数据备份到计算机
1)传输参数的设定
1.2.2数据备份与恢复
华中系统车床操作面板及基本操作数控
按钮，CNC即进入紧
急状态，伺服进给及主轴运转立即停止工作。松开“急停”按钮，CNC进入复位状态。
解除紧急停止前，先确认故障原因是否排除。在紧急停止解除后，应重新执行回参考
点操作，以确保坐标位置的正确性。
5、超程解除
当伺服机构碰到行程极限开关时，就会出现超程。要退出超程状态：
1）松开”急停“按钮，置工作方式为”手动“或”手摇“方式。
华中系统车床操作面板及基本操作 数控
第二节华中（HNC-21/22T） 系统车床的操作
华中系统车床操作面板及基本操作 数控
一、操作准备
1、开机
1）检查机床状态是否正常。
2）检查电源电压是否符合要求，接线是否正确。
3）按下“急停”按钮。
4）机床上电。
5）数控上电。
6）检查风扇电动机运转是否正常。
7）检查面板上的指示灯是否正常。
华中数控系统车床操作面 板及基本操作
HNC—21/22T系统
华中系统车床操作面板及基本操作 数控
第一节华中（HNC-21/22T）系 统车床操作台及操作界面
华中系统车床操作面板及基本操作 数控
一、数控装置操作台的组成
液晶显示器
MDI键盘
功能键
机床控制面华中板系统车床操作面板及基本操作
数控
“急停”按钮
四、机床控制面板
机床控制面板用于直接控制机 床的动作 或加工过程。
华中系统车床操作面板及基本操作 数控
五、MDI键盘
MDI键盘用于零件程 序的编制、修改、删 除、参数输入及系统 管理等操作。
华中系统车床操作面板及基本操作 数控
六、MPG手摇脉冲发生器
点击该处，左 键为负向，右 键为正向。移 动x、z坐标轴 和改变坐标轴 移动速度时， 可旋转两个旋 钮。
华中8型数控系统设备连接与参数配置
武汉华中数控股份有限公司
1.设备识别 如果总线连接正常，上电后数控系统能够自动识别总线设 备。用户在设备配置界面中能够查看当前设备的连接情况 ，并在设备接口参数界面中配置各项设备参数。
如果总线连接异常，上电后数控系统将会报警--“总线连 接不正常”。
设备配置界面进入方式： 设置=>参数=>系统参数=>设备配置（必须先输入口令）
标准铣床系统轴设备与逻辑轴映射关系
通道0
机床 轴
X轴
Y轴
Z轴
C/S轴
逻辑 轴
坐标轴0
坐标轴1
坐标轴2
坐标轴5
设备5MCP_NET
设备6-IO
总
设备7-AX
线
网
络
设备8-AX
设
备
设备9-AX
设备10-AX
标准车床设备配置
设备#0~#4：本地保留设备，其中设备#4保留给模拟量主 轴SP 设备#5：总线网络设备—MCP_NET 设备#6：总线网络设备—IO 设备#7~#9：总线网络设备—AX 其中设备#7映射为轴0（X轴），设备#8映射为轴2（Z轴 ），设备#9映射为轴5（S轴）。
会C改型变控X制X448面806~板实X际48输7 入点X4组89数。----
X488
X490~ X491
Parm505014：输出点起始组号
该参数用于设定控制面板输出信号在Y寄存器中的位 置。
取值范围：30~482 默认值：480
起始 组号480
控 制 面 板 输 出 信 号
Parm505015：输出点组数
0：反馈位置不采用循环计数方式 1：反馈位置采用循环计数方式 对于直线进给轴或摆动轴，该参数应设置为0，对于旋转 轴或主轴，该参数应设置为1。
任务2：数控系统参数设置
一、权限
数控厂家 机床厂家 用户
1.2.1 华中数控系统的参数
二、参数类型
1.系统参数
移动轴脉冲当量分母
若此值设为 2． 则系统内部脉 冲当量为： 1/2um
旋转轴脉冲当量分母
若此值设为2， 则系统内部脉 冲当量为： 1o／(1000×2)
1.2.2数据备份与恢复
二、西门子系统的数据恢复
1. 数据从计算机中恢复
MMC
(1)连接PC到MMC (2)“Service” (3)“Data In” (4)“V24 PG/PC”(垂直菜单) (5)“setting”设定V24参数，完成后返回 (6)“start”（垂直菜单） (1)PC上启动传输软件WinPCIN (2)在传输软件中，选中“输出” ,选中原备 份的文件并回车。
1.2.1 华中数控系统的参数
二、参数类型 6.PMC系统参数
开关量入总组数
开关量出总组数
输入模块部件号
输入模块组数
输出模块部件号
输出模块组数 手持单元部件号
1.2.1 华中数控系统的参数
二、参数类型
7.PMC用户参数
在PLC编程中调用,并由PLC程序定义含义。 8.DNC参数
串口号 波特率 数据位长度 传输停止位
最高加工速度
加工加减速时间常数Fra bibliotek快移加减速时间常数
定位允差
快移加减速度时间常数
伺服单元型号
最大跟踪误差
电动机每转脉冲数
伺服内部参数
1.2.1 华中数控系统的参数
二、参数类型 4.轴补偿参数 反向间隙
螺距补偿类型
补偿点数
参考点偏差号
《数控机床电气控制》实验八 华中数控系统的连接与参数调试实验
实验八华中数控系统的连接与参数调试实验一、实验目的1、熟悉华中系统与各部分之间的连接，能独自完成接线；2、了解参数设置对数控系统运行的作用及影响。
3、能够正确设置数控系统常用参数。
二、实验内容1、数控系统的连接2、世纪星HNC-21TF的参数设置调整；3、数控系统参数典型故障设置并分析故障原因。
三、仪器设备HED-21S数控综合实验台一台工具包 PC键盘一个四、相关知识1．参数树数控系统中的参数进行分级管理，各级参数组成参数树。
华中HNC-21TF数控系统的参数树如图1所示。
2．参数管理权限数控装置的运行，严格依赖于系统参数的设置，因此，对参数修改的权限采用分级管理。
在华中HNC-21TF数控装置中，设置了三种级别的权限，即数控厂家、机床厂家、用户；不同级别的权限，可以修改的参数是不同的。
1)数控厂家：最高级权限，能修改所有参数。
2)机床厂家：中间级权限，能修改机床调试时需要设置的参数。
3)用户厂家：最低级权限，仅能修改用户使用时需要改变的参数。
数控机床在最终用户处安装调试后，一般不需要修改参数。
在特殊的情况下，如需要修改参数，首先应输入参数修改的密码，所输入的密码正确，则可进行此权限级别的参数修改；否则，系统会提示密码输入错，不能进行该权限级别参数的修改。
3．主菜单与子菜单在华中HNC-21TF数控装置中主操作界面下，用Enter键选中某项后，若出现另一个菜单，则前者称主菜单，后者称子菜单。
菜单可以分为两种：弹出式菜单和图形按键式菜单，如图2所示。
4．参数的形式数控系统参数是以数据的形式保存在数控装置内具有掉电保护功能的存储区域里，系统参数可以显示在CRT上，以人机交互的方式设置、调整，通过参数与系统软件沟通，便达到在数控装置硬件不变的条件下功能调整。
数控系统参数一般有两种形式。
图1数控系统的参数树图2 主菜单和子菜单（1）位参数位参数即二进制的“l“或“0”，每位“1”或“O”可表示某个功能的“有”或“无”，也可表示不同功能形式的转换。
HNC―21T华中数控系统参数设置与调整方法
HNC ― 21T 华中数控系统参数设置与调整方法摘要：本文主要对HNC-21T 华中世纪星系列的数控系统的参数设置与调整方法进行说明，包括参数的结构及其设置方法。
修改参数之前，必须有相应的权限，同时必须理解功能参数和熟悉的一组值，否则不正确的参数设置和修改，可能会导致严重的后果。
关键词：HNC-21T ；数控系统；参数；权限数控系统正常运行的重要条件是必须确保正确的参数设置，不正确的参数设置与更改，可能会导致数控系统的后果，轻则会使数控系统运行不正常，重则造成数控系统损坏或人员伤亡事故。
因此，必须了解数控系统的功能参数和熟悉相关的设置。
数控系统的功能和重要性根据参数大小划分各种不同级别。
数控系统一般设置三个级别的权限，每个访问允许用户修改参数的不同层次。
通过限制访问密码，保护重要参数来防止用户误操作造成的故障和事故，检查参数和备份不需要密码。
1HNC-21T 华中数控系统进入参数设置界面操作然后按F3 并输入正确口令后，再按F1 进入如图1-2 所示界面，此界面包含数控系统的所有六大类参数，即机床参数、轴参数、伺服参数、轴补偿参数、PMC 用户参数和过象限突跳补偿。
想要进入相应的参数界面只需按每个参数后面对应的F 功能键即可。
2HNC-21T 华中数控系统各类参数的含义和内容2.1机床参数机床参数包括主轴编码器每转脉冲数，此参数一定要根据主轴实际使用的编码器脉冲发生数填写；公/英制编程选择，国内一般选择公制编程；其余是否采用断电保护机床位置、外置存储器类型、是否显示系统时间、是否显示PMC 轴和主轴编码器方向按实际情况分别填写。
2.2轴参数轴参数是与数控系统控制的各个座标轴数控系统控制参数设置，包括外部脉冲当量分子、外部脉冲当量的分母，柔和的正面和负面的极限位置，软限制的位置，方向回参考点，参考点位置，参考点开关偏移，回参考点移动速度快，回参考点定位，单向定位偏移值、最高快移速度、最高加工速度、快移加减速时间常数、快移加减速捷度时间常数、加工加减速时间常数、加工加减速捷度时间常数等相关参数。
数控系统安装连接及调试维护
• 1.常用名词和按键说明 • 部件: HNC—21TF 型数控装置中的各种控制接口或功能单元。 • 权限: HNC—21TF 型数控装置中, 设置了三种级别的权限即数控厂家
、机床厂家、用户, 不同级别的权限, 可以修改的参数是不同的。数控 厂家权限级别最高, 机床厂家权限级别其次, 用户权限的级别最低。
上一页 下一页 返回
任务3.2华中数控系统的参数设置与调试
• 2.数控机床参数故障及其诊断 • 数控机床的参数是数控系统所有软件的外在装置, 它决定了数控机床
的功能、控制精度等。数控机床参数主要指数控系统参数和机床可编 程控制器参数(下面分别简称为NC 参数和PMC 参数)。 • 在数控机床使用过程中, 有些情况下, 会出现数控机床参数全部丢失或 个别参数改变的现象, 主要原因如下: • (1) 数控系统后备电池失效。后备电池失效将导致全部参数丢失。因 此, 在机床正常工作时应注意CRT 上是否显示电池电压低的报警, 如 发现该报警, 应在一周内更换符合要求的电池。更换电池的操作步骤 应严格按系统生产厂的要求。
上一页 下一页 返回
任务3.2华中数控系统的参数设置与调试
• 如果机床长期停用, 最容易出现后备电池失效的现象, 应定期为机床通 电, 使机床空运行一段时间。这样不但有利于延长后备电池的使用寿 命和及时发现后备电池失效, 更重要的是对延长机床数控系统、机械 系统等整个系统的使用寿命有很大益处。
• (2) 操作者的误操作。误操作在初次接触数控机床的操作者中是经常 出现的问题。由于误操作, 有时将全部参数清除, 有时将个别参数改变 。为避免出现这类情况, 应对操作者加强上岗前的技术培训及经常性 的业务培训, 制定可行的操作章程并严格执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈华中数控系统连接与参数设置
浅谈华中数控系统连接与参数设置
摘要：数控机床的性能在很大程度上是由数控系统软件的运行性能决定，在系统中对参数设置不同的值可以改变系统的运行状态。
为了使数控机床运行良好，都会根据机床以及系统的配置和测试性能对数控系统的连接进行测试，对数控参数进行设置。
关键词：数控系统连接参数设置
数控机床的性能在很大程度上是由数控系统软件的运行性能决定，在系统中对参数设置不同的值可以改变系统的运行状态。
为了使数控机床运行良好，在数控机床生产过程中、生产完成以后都会根据机床以及系统的配置和测试性能对系统参数进行设置。
1、华中数控系统的基本知识
华中数控作为国家重要数控装备制造企业，通过自主创新，重点突破了数控系统的关键单元技术；攻克了规模化生产工艺和可靠性关键技术，形成了系列化、成套化的中、高档数控系统产品如HNC-8、HNC-210、HNC-21、HNC-18/19等高档、中档、普及型数控系统，以及全数字交流伺服主轴系统、全数字交流伺服驱动系统等产品，充分满足各类用户的不同需求。
2、华中数控系统的连接
本次选用华中数控股份有限公司生产的“世纪星”系列数控单
元HNC-21TD采用先进的开放式体系结构，内置嵌入式工业PC，配置8.4//彩色TFT液晶显示屏和通用工程面板，集成进给轴接口、主轴接口、手持单元接口、内嵌式PLC接口于一体，采用电子盘程序存储方式以及USB、DNC、以太网等程序交换功能、具有低价格、高性能、配置灵活、结构紧凑、易于使用、可靠性高等特点。
除标准机床控制面板外，标准配置具有40路开关量输入和32路开关量输出接口；最大联动轴数为3轴的进给轴控制接口；主轴控制与主轴编码器接口；手持单元接口；内置RS232通讯接口；内置USB2.0接口；以太网接口等。
3、华中数控系统的参数设置
1）常用名词
部件：HNC-21数控装置的控制接口或功能单元。
权限：HNC-21数控装置设定了三个层次的权限：CNC制造商、机床制造商、用户，不同级别的权限，可以修改不同的的参数。
CNC制造商是最高权限级别，机器制造商的权限是其次，用户权限是最低水平。
限制权限密码保护，以防止误删或修改重要参数造成的故障和事故。
主菜单与子菜单：一个菜单中，选中某项按下Enter键后会出现另一个菜单，则前者称为主菜单，后者称为子菜单。
菜单可分为两种：图形按键式菜单和弹出式菜单。
参数树：各级参数组成参数树。
窗口：显示和修改参数值的区域。
2）参数详细说明
数控系统的正常运行，必须确保各种参数正确设置，参数设置不对可能会导致严重后果。
因此必须熟悉参数含义和功能，华中数控装置设置了三个不同级别的权限，它允许用户修改的参数允许不同层次的功能性和熟悉的设置的参数的理解。
限制权限密码保护，以防止误删或修改重要参数造成的故障和事故。
查看和备份参数则不需要密码。
（1）CNC单元参数权限
HNC-21型数控装置，设定了三个层次的权限：CNC制造商、机床制造商、用户，不同级别的权限，可以修改不同的的参数。
CNC制造商是最高权限级别，机器制造商的权限是其次，用户权限是最低水平。
（2）参数查看与设置
① 主操作界面中，按下F3键可以进入参数功能子菜单。
其显示的命令行与菜单条。
② 在参数功能子菜单中，按下F1键，系统会弹出参数索引子菜单。
③ 使用↑、↓键选择需要查看或设置的选项，按下Enter键会进入下一级菜单。
如果选择的选项在下一级菜单，如坐标轴参数，系
统会弹出一个坐标轴参数选项菜单，显示坐标轴参数菜单。
④ 同上选定选项，直到最后一级菜单，菜单窗口将显示参数块参数名称和参数值，例如在坐标轴参数菜单中选择轴0会显示在轴参数轴0窗口，使用↑、↓、←、→、PGUP、 PGDN等按键使蓝色光标键移动到要查看或设置的参数。
⑤ 继续使用↑、↓、←、→、PGUP、PGDN键和其它键，在该窗口中的蓝色光标条移动到其他的参数来查看或设置，重复步骤⑥，直到完成窗口参数的修改。
⑥ 按下Esc键或者F1键，退出该窗口。
如果窗口参数被修改时，系统将提示是否保存修改后的值，按“Y”保存未保存的文件，按“N”取消；然后，系统会提示是否修改存储的值作为默认值，按“Y”键确认，按“N”取消。
⑦ 系统返回参数索引菜单。
其它的菜单或窗口可以继续进入，查看或修改其它参数，按下Esc键将最终返回参数功能子菜单。
如果参数已更改，将需要重启系统，使新的参数生效。
（3）PLC地址定义
在PLC程序中，数控机床输入开关量信号定义为X（即各接口中的输入信号）；输出开关量信号定义为Y（即各接口中的输出信号）。
在数控系统中硬件配置参数和PMC系统参数里设置可以将各个接口
中的I/O（输入/输出）开关量分别定义为PLC程序中的X、Y变量。
（4）与手摇单元相关的参数设置
手摇单元上的坐标选择输入开关量与其他部分的输入/输出开关量的参数统一设置，不需要单独设置参数；手摇单元上的手摇脉冲发生器需要设置相关的硬件配置参数和PMC系统参数。
通常在硬件配置参数中部件24被标识为手摇脉冲发生器（标识为31，配置0为5），并在PMC系统参数中引用。
（5）与主轴相关的参数设置
与主轴控制相关的输入/输出开关量与数控装置其他部分的输入/输出开关量的参数统一设置，不需要单独设置参数。
主轴控制接口（XS9）中包含两个部件：主轴速度控制输出（模拟电压）和主轴编码器输入。
需要在硬件配置参数、PMC系统参数和通道参数中设定。
（6）与进给轴有关参数设置
与进给轴控制相关的输入/输出开关量与数控装置其他部分的输入/输出开关量的参数统一设置，不需要单独设置参数。
主轴控制接口（XS30-32）中包含两个部件：各进给轴步进速度控制输出。
需要在硬件配置参数、PMC系统参数和通道参数中设定。
参考文献：
[1]《数控机床及其维护》[M]，刘战术，窦凯，北京：人民邮电出版社，2010
[2]《数控机床电气控制》[M]，杨克冲，陈吉红，郑小年，华中科技大学大学出版社，2008
[3]《数控机床结构原理与应用》[M]，陈子银，陈为华北京理工大学出版社，2008
------------最新【精品】范文。
