时序逻辑电路的分类
时序电路的逻辑
时序电路的逻辑
时序电路是一类特殊的电路，其输出值不仅取决于当前的输入值，还取决于过去的输入值，即输入和输出之间存在一定的时间关系。
因此，时序电路中存在着时钟信号，用于同步和调节电路的工作。
时序电路的逻辑可以分为同步和异步两种类型。
1. 同步逻辑：同步逻辑中，所有的电路元件都根据时钟信号的边沿或电平进行操作。
常见的同步逻辑电路包括触发器、计数器和移位寄存器等。
同步逻辑的优点是稳定性高，能够按照时钟信号进行同步操作，适用于需要精确控制时序的场合。
2. 异步逻辑：异步逻辑中，电路元件的操作不仅受时钟信号的影响，还受到输入信号的变化而变化。
常见的异步逻辑电路包括门电路、电平触发器和边沿触发器等。
异步逻辑的特点是电路元件的操作速度较快，但稳定性较差，可能出现冲突和竞争等问题，适用于对操作速度要求较高的场合。
在具体的时序电路中，通常采用状态图或状态表来表示其逻辑关系。
状态图用状态之间的转换图形化表示，而状态表则用表格形式列出各个状态及其对应的输入和输出值。
时序电路的设计和分析需要考虑时钟信号的频率、时序约束、电路延迟等因素，以确保电路的正确性、稳定性和可靠性。
同步时序逻辑电路
4）选择触发器的类型及个数（2n-1M 2n，其中M是电 路包含的状态个数）。 5）求电路的输出方程及各触发器的驱动方程：根据各触 发器的次态方程，二进 制状态表求出触发器的激励函数 表达式和电路的输出函数表达式，并予以化简。 6）画逻辑电路图，并检查自启动能力。
五、画逻辑电路图：
1）先画出所选的触发器，并按状态表中状态变量的顺序 给触发器编号。 2）根据激励函数、输出函数写出组合逻辑图。 3）最后画出同步时钟信号线。
二、状态化简：
1、隐含表法：基本思想：先对原始状态表中的所有状态两两 比较，找出等效状态对；然后利用等效关系的传递性，得到 等效类和最大等效类；最后将最大等效类中的状态合并，得 到最小化状态表。
2、步骤：1）作隐含表：隐含表是一个直角三角形网格，横 向和纵向格数相同，即等于原始状态表中的状态数减1。隐含 表中的方格是用状态名称来标注的，即横向从左到右按原始 状态
1）设立初始状态：（时序逻辑电路在输入信号开始作用之 前的状态称为初始状态）。
首先设立初始状态，然后从初始状态出发考虑在各输入作用 下的状态转移和输出响应。
2）根据需要记忆的信息增加新的状态。 应根据问题中要求记忆和区分的信息去考虑设立每一个状态。 一般说来，若在某个状态下出现的输入信号能用已有状态表 示时，才令其转向新的状态。
例4 ， P224

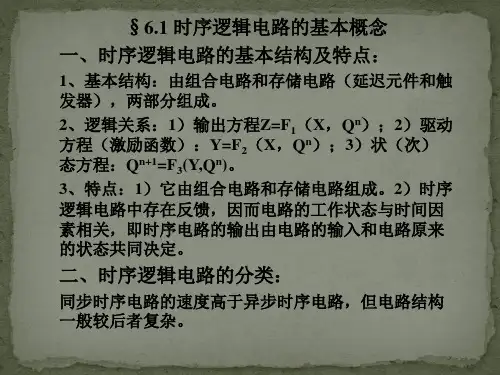

§6.1 时序逻辑电路的基本概念
一、时序逻辑电路的基本结构及特点：
1、基本结构：由组合电路和存储电路（延迟元件和触 发器），两部分组成。
2、逻辑关系：1）输出方程Z=F1（X，Qn）；2）驱动 方程（激励函数）：Y=F2（X，Qn）；3）状（次） 态方程：Qn+1=F3(Y,Qn)。 3、特点：1）它由组合电路和存储电路组成。2）时序 逻辑电路中存在反馈，因而电路的工作状态与时间因 素相关，即时序电路的输出由电路的输入和电路原来 的状态共同决定。
时序逻辑电路分类
时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。
时序逻辑电路按照其功能和结构的不同，可以分为多种类型。
本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。
一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。
这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。
同步时序逻辑电路具有可靠性高、稳定性强的特点。
2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。
这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。
异步时序逻辑电路具有处理速度快和实时性强的特点。
二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。
寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。
寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。
2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。
计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。
计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。
3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。
时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。
时序控制器被广泛应用于计算机的指令译码和状态机的设计中。
三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。
同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。
同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。
2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。
与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

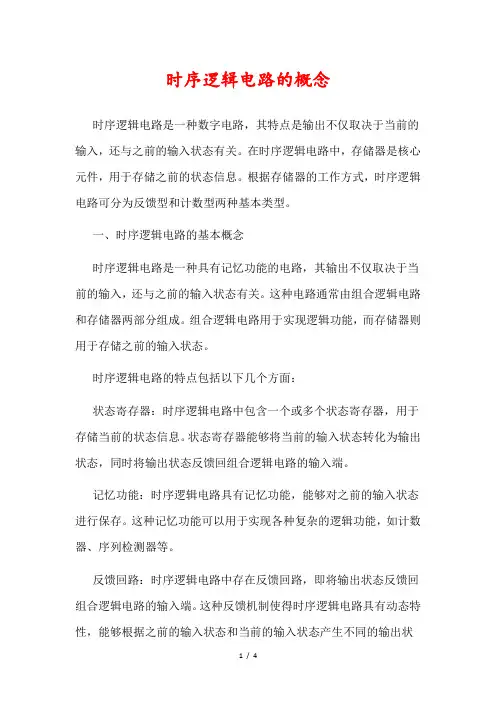

时序逻辑电路的概念
时序逻辑电路的概念时序逻辑电路是一种数字电路，其特点是输出不仅取决于当前的输入，还与之前的输入状态有关。
在时序逻辑电路中，存储器是核心元件，用于存储之前的状态信息。
根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。
一、时序逻辑电路的基本概念时序逻辑电路是一种具有记忆功能的电路，其输出不仅取决于当前的输入，还与之前的输入状态有关。
这种电路通常由组合逻辑电路和存储器两部分组成。
组合逻辑电路用于实现逻辑功能，而存储器则用于存储之前的输入状态。
时序逻辑电路的特点包括以下几个方面：状态寄存器：时序逻辑电路中包含一个或多个状态寄存器，用于存储当前的状态信息。
状态寄存器能够将当前的输入状态转化为输出状态，同时将输出状态反馈回组合逻辑电路的输入端。
记忆功能：时序逻辑电路具有记忆功能，能够对之前的输入状态进行保存。
这种记忆功能可以用于实现各种复杂的逻辑功能，如计数器、序列检测器等。
反馈回路：时序逻辑电路中存在反馈回路，即将输出状态反馈回组合逻辑电路的输入端。
这种反馈机制使得时序逻辑电路具有动态特性，能够根据之前的输入状态和当前的输入状态产生不同的输出状态。
逻辑门：时序逻辑电路中的组合逻辑部分通常由各种逻辑门组成，如与门、或门、非门等。
这些逻辑门用于实现不同的逻辑功能，如运算、比较、控制等。
二、时序逻辑电路的类型根据存储器的工作方式，时序逻辑电路可分为反馈型和计数型两种基本类型。
反馈型时序逻辑电路：在反馈型时序逻辑电路中，输出状态会反馈回组合逻辑电路的输入端，并通过与当前输入进行运算产生新的输出状态。
这种类型的时序逻辑电路通常用于实现各种控制功能，如定时器、振荡器等。
计数型时序逻辑电路：在计数型时序逻辑电路中，输出状态会随着时间的变化而自动更新。
这种类型的时序逻辑电路通常用于实现计数器、分频器、序列检测器等应用。
三、时序逻辑电路的设计方法设计时序逻辑电路的方法包括以下步骤：定义输入和输出：首先确定时序逻辑电路的输入和输出信号，包括时钟信号、数据输入信号、控制信号等。
时序逻辑电路的分类
时序逻辑电路的分类时序逻辑电路是现代数字电路设计中的重要组成部分，广泛应用于计算机、通信系统、工业控制等领域。
根据时序逻辑电路的特点和功能，可以将其分为同步和异步两类，每一类又可以进一步细分为多个子类。
同步时序逻辑电路同步时序逻辑电路是指所有触发器在一个时钟信号的控制下工作的电路。
它们的特点是逻辑部件和触发器之间存在明确的时钟信号传输路径，通过时钟信号的统一控制可以确保各个部件在相同的时间点进行状态的更新。
同步时序逻辑电路主要包括以下几种分类：1.锁存器（Latch）：锁存器是一种用触发器实现的存储元件，可以存储一个比特的信息，并在时钟信号的边沿进行更新。
常见的锁存器有D锁存器、JK锁存器等，它们可以应用于寄存器、缓存等场景。
2.寄存器（Register）：寄存器是由若干个锁存器组成的存储单元，可以同时存储多个比特的信息。
根据输入输出的配置，寄存器可以分为并行输入输出寄存器和串行输入输出寄存器。
3.计数器（Counter）：计数器是一种能够在一个范围内进行计数的时序逻辑电路。
常见的计数器有二进制计数器、同步计数器和异步计数器等，它们可以应用于时钟频率分频、时钟周期计数等场景。
4.移位寄存器（Shift Register）：移位寄存器是一种可以将输入序列移位输出的时序逻辑电路。
常见的移位寄存器有串行输入并行输出寄存器和并行输入串行输出寄存器等，它们可以应用于数据的平行-串行和串行-平行转换。
5.状态机（Finite State Machine，FSM）：状态机是一种通过多个状态和状态之间的转移来对系统进行建模的时序逻辑电路。
常见的状态机包括Mealy状态机和Moore状态机，它们可以用于设计数字系统的控制器、序列检测电路等。
异步时序逻辑电路异步时序逻辑电路是指各个逻辑部件之间没有明确的时钟信号传输路径，它们是基于组合逻辑电路的延时和信号传播来完成状态更新的。
与同步时序逻辑电路相比，异步时序逻辑电路的设计更加灵活，但同时也面临着时序和稳定性等问题的挑战。
简述时序逻辑电路的工作原理及特点
简述时序逻辑电路的工作原理及特点摘要：一、时序逻辑电路的定义与分类二、时序逻辑电路的工作原理1.组合逻辑电路2.时序逻辑电路三、时序逻辑电路的特点1.存储信息能力2.响应速度3.可靠性四、时序逻辑电路的应用领域五、总结正文：一、时序逻辑电路的定义与分类时序逻辑电路是一种电子电路，具有存储和处理时序信息的能力。
根据电路的功能和结构，时序逻辑电路可以分为组合逻辑电路和时序逻辑电路。
组合逻辑电路：组合逻辑电路是一种不考虑信号传输时间的电路，其输出仅依赖于当前时刻的输入。
时序逻辑电路：时序逻辑电路是一种考虑信号传输时间的电路，其输出不仅与当前时刻的输入有关，还与过去的输入状态有关。
二、时序逻辑电路的工作原理1.组合逻辑电路组合逻辑电路主要完成逻辑运算和逻辑处理，如与、或、非、与非、或非等操作。
组合逻辑电路的特点是输出仅依赖于当前时刻的输入，不考虑信号传输时间。
组合逻辑电路的典型应用有加法器、乘法器、编码器、译码器等。
2.时序逻辑电路时序逻辑电路在组合逻辑电路的基础上，增加了存储单元，如触发器、寄存器等。
时序逻辑电路的输出不仅与当前时刻的输入有关，还与过去的输入状态有关。
这使得时序逻辑电路能够处理和存储时序信息，实现对信号的控制和处理。
三、时序逻辑电路的特点1.存储信息能力：时序逻辑电路具有存储和处理时序信息的能力，可以记录和跟踪输入信号的变化。
2.响应速度：时序逻辑电路的响应速度较快，能够迅速地响应输入信号的变化。
3.可靠性：时序逻辑电路具有较高的可靠性，可以在恶劣环境下正常工作。
四、时序逻辑电路的应用领域时序逻辑电路在电子技术、计算机、通信等领域具有广泛的应用。
如触发器在时序电路中的作用，寄存器在计算机中的数据存储，计数器在数字电路中的计数等。
五、总结时序逻辑电路是一种具有存储和处理时序信息能力的电子电路。
通过分析时序逻辑电路的工作原理和特点，我们可以更好地理解和应用这类电路在实际工程中的作用。
时序逻辑电路知识要点复习
《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。
时序逻辑电路具有记忆功能。
2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。
（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。
（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。
计数器、寄存器都属于时序逻辑电路。
3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。
二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。
（2）计数器的组成：由触发器和门电路组成。
2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。
3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。
3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。
4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。
在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。
数字电子技术第6章 时序逻辑电路
RD—异步置0端（低电平有效） 1 DIR—右移串行输入 1 DIL—左移串行输入 S0、S1—控制端 1 D0D1 D2 D3—并行输入
《数字电子技术》多媒体课件
山东轻工业学院
4、扩展：两片74LS194A扩展一片8位双向移位寄存器
《数字电子技术》多媒体课件
山东轻工业学院
例6.3.1的电路 （P276) 74LS194功能 S1S0=00,保持 S1S0=01,右移 S1S0=10,左移 S1S0=11,并入
（5）状态转换图
《数字电子技术》多媒体课件
山东轻工业学院
小结
1、时序逻辑电路的特点、组成、分类及描述方法； 2、同步时序逻辑电路的分析方法； 课堂讨论： 6.1，6.4
《数字电子技术》多媒体课件
山东轻工业学院
6.3 若干常用的时序逻辑电路
寄存器和移位寄存器 时序 逻辑电路 计数器 顺序脉冲发生器 序列信号发生器
移位寄存器不仅具有存储功能，且还有移位功能。 可实现串、并行数据转换，数值运算以及数据处理。 所谓“移位”，就是将寄存器所存各位数据，在每个移 位脉冲的作用下，向左或向右移动一位。
2、类型： 根据移位方向，分成三种：
左移 寄存器 (a) 右移 寄存器 (b) 双向 移位 寄存器 (c)
《数字电子技术》多媒体课件
学习要求 ：
* *
自学掌握
1. 掌握寄存器和移位寄存器的概念并会使用； 2. 掌握计数器概念，熟练掌握中规模集成计数器74161 和74160的功能，熟练掌握用160及161设计任意进制计 数器的方法。
《数字电子技术》多媒体课件
山东轻工业学院
6.3.1寄存器和移位寄存器
一、寄存器
寄存器是计算机的主要部件之一， 它用来暂时存放数据或指令。
时序逻辑电路
时序逻辑电路时序逻辑电路是一种在电子数字电路领域中应用广泛的重要概念，它主要用于解决电路中的时序问题，如时钟同步问题、时序逻辑分析等。
本文将详细介绍时序逻辑电路的基础概念、工作原理以及应用。
一、时序逻辑电路的基础概念1、时序逻辑和组合逻辑的区别组合逻辑电路是一类基于组合逻辑门的电路，其输出仅取决于输入信号的当前状态，不受先前的输入状态所影响。
而时序逻辑电路的输出则受到先前输入信号状态的影响。
2、时序逻辑电路的组成时序逻辑电路通常由时钟、触发器、寄存器等组成。
时钟信号被用于同步电路中的各个部分，触发器将输入信号存储在内部状态中，并在时钟信号的作用下用来更新输出状态。
寄存器则是一种特殊类型的触发器，它能够存储多个位的数据。
3、时序逻辑电路的分类根据时序逻辑电路的时序模型，可将其分为同步和异步电路。
同步电路按照时钟信号的周期性工作，这意味着电路通过提供时钟信号来同步所有操作，而操作仅在时钟上升沿或下降沿时才能发生。
异步电路不同，它不依赖时钟信号或时钟信号的上升和下降沿，所以在一次操作完成之前，下一次操作可能已经开始了。
二、时序逻辑电路的工作原理时序逻辑电路的主要工作原理基于触发器的行为和时钟电路的同步机制。
在时序逻辑电路中使用了一些触发器来存储电路状态，待时钟信号到达时更新输出。
时钟信号提供了同步的机制，确保电路中所有部分在时钟信号到达时同时工作。
触发器的基本工作原理是将输入信号存储到内部状态中，并在时钟信号的作用下，用来更新输出状态。
时钟信号的边沿触发触发器，即在上升沿或下降沿时触发触发器状态的更新。
这意味着在更新之前，电路的状态保持不变。
三、时序逻辑电路的应用1、时序电路在计算机系统中的应用时序逻辑电路在计算机系统中有着广泛的应用。
例如，计算机中的时钟信号可用来同步处理器、主存储器和其他外设间的工作。
此外，电路中的寄存器和触发器也被用于存储和更新信息，这些信息可以是计算机程序中的指令、运算结果或其他数据。
第六章 时序电路
二、时序逻辑电路的分类：
按 动 作 特 点 可 分 为
同步时序逻辑电路
所有触发器状态的变化都是在 同一时钟信号操作下同时发生。
异步时序逻辑电路
触发器状态的变化不是同时发生。
按 输 出 特 点 可 分 为
米利型时序逻辑电路(Mealy)
输出不仅取决于存储电路的状态，而且还 决定于电路当前的输入。
Q2 Q1 Q0
/Y
/0 /0 000→001→011 /1↑ ↓/0
CP Q0 010 Q1 Q2 Y
/0 101 /1 (b) 无效循环
100←110←111 /0 /0 (a) 有效循环
有效循环的6个状态分别是0～5这6个十进制数
字的格雷码，并且在时钟脉冲CP的作用下，这6个
状态是按递增规律变化的，即： 000→001→011→111→110→100→000→… 所以这是一个用格雷码表示的六进制同步加法 计数器。当对第6个脉冲计数时，计数器又重新从 000开始计数，并产生输出Y
Q=0时
LED亮
RD Q0 Q1 D1 Q2 D2 D3 Q3 S1
DIR D0 D1D2D3S0 DIL CLK +5V
74LS194
DIR D0
S0 DIL CLK +5V
清0按键 1秒
S1=0,S0=1
CLK 右移控制
本节小结：
寄存器是用来存放二进制数据或代
码的电路，是一种基本时序电路。任何
画状态转换图
Q3Q2Q1 /Y
000
/1 /1 111
/0
001
/0
010
/0
011 /0
时序逻辑电路
3 ． 异步减 法计 数器
（1）3位递减计数器的状态
（2）电路组成
二 、 十进制计数器
十进制递减计数器的状态
1．电路组成
异步十进制加法计数器
2．工作原理
（1）计数器输入0～9个计数脉冲时，工作过程与4位二进制异步加法计数器完 全相同，第9个计数脉冲后，Q3Q2Q1Q0状态为1001。 （2）第10个计数脉冲到来后，此时计数器状态恢复为0000，跳过了1010~1111 的6个状态，从而实现842lBCD码十进制递增计数的功能。
④ 最 高 位 触 发 器 FF 3 是 在 Q 0 、 Q 1 、 Q 2 同 时 为 1 时 触 发 翻 转 ， 即 FF 0 ～ FF 2 原均为 1 ，作加 l 计数时，产生进位使 FF 3 翻转为 l 。
（2）电路组成
4位二进制同步加法计数器逻辑图
工
程
应
用
计数不正常的故障检测 第一步，先查工作电源是否正常；第二步，检查触 发器的复位端是否被长置成复位状态；第三步，用示波器观测计数脉冲是否加到 了触发器的CP端；第四步，替换触发器，以确定集成电路是否损坏。
第二节 计数器
在数字系统中，能统计输入脉冲个数的电路称为计数器。
一 、二进 制计 数器 1 ． 异步二 进制 加法计 数器
每输入一个脉冲，就进行一次加 1 运算的计数器称为加法 计数器，也称为递增计数器。 4 个 JK 触发器构成的异步加 法计数器如下图所示。
图中 FF 0 为最低位触发器，其控制端 C l 接收输入脉冲，输 出信号 Q 0 作为触发器 FF 1 的 CP ， Q 1 作为触发器 FF 2 的 CP ， Q 2 作为 FF 3 的 CP 。各触发器的 J 、 K 端均悬空，相当于 J = K =1 ，处于计数状态。各触发器接收负跳变脉冲信号时 状态就翻转，它的时序图见下图。
时序逻辑电路的特点和分类
时序逻辑电路的特点和分类一、时序逻辑电路的概念时序逻辑电路是由触发器和组合逻辑电路组成的，具有存储功能和状态转移功能。
时序逻辑电路的输出不仅取决于输入，还与先前状态有关。
因此，它们可以用来实现计数器、寄存器、状态机等。
二、时序逻辑电路的特点1. 存储功能：时序逻辑电路可以存储先前的状态，并在需要时将其恢复。
2. 状态转移功能：时序逻辑电路可以根据输入信号和当前状态，决定下一个状态。
3. 时钟信号：时序逻辑电路需要一个稳定的时钟信号来控制状态转移。
4. 产生延迟：由于触发器需要时间来响应输入信号并更新其输出，因此时序逻辑电路会产生一定的延迟。
三、时序逻辑电路的分类1. 同步电路：同步电路是指所有触发器都受到相同的时钟信号控制，以确保所有触发器同时更新其输出。
同步电路具有可靠性高、抗干扰能力强等特点。
2. 异步电路：异步电路是指不同触发器受到不同的控制信号，可以实现更灵活的状态转移。
但是，异步电路容易出现冲突和竞争条件，需要设计者特别注意。
3. 时序组合逻辑电路：时序组合逻辑电路是指由触发器和组合逻辑电路组成的复杂电路。
它可以实现更复杂的状态转移和计算功能，但也需要更复杂的设计和调试。
四、时序逻辑电路的应用1. 计数器：计数器是最常见的时序逻辑电路之一，可以用于计数、定时等应用。
2. 寄存器：寄存器可以存储数据，并在需要时将其恢复。
它通常与处理器或其他数字系统一起使用。
3. 状态机：状态机是一种特殊类型的时序逻辑电路，可以实现复杂的状态转移和控制功能。
它常用于控制系统、通信协议等领域。
4. 数字信号处理：数字信号处理通常涉及到大量的状态转移和计算操作，因此需要使用大量的时序逻辑电路来实现。
五、总结时序逻辑电路具有存储功能和状态转移功能，并需要稳定的时钟信号来控制状态转移。
根据不同的控制方式和功能需求，可以将其分为同步电路、异步电路和时序组合逻辑电路。
时序逻辑电路在计数器、寄存器、状态机、数字信号处理等领域有广泛的应用。
第6章 时序逻辑电路
８位二进制数码需几个触发器来存放？
2021/8/5
37
计数器：用以统计输入时钟脉冲CLK个数的电路。 计数器的分类：
1．按计数进制分 二进制计数器：按二进制数运算规律进行计数的 电路称作二进制计数器。 十进制计数器：按十进制数运算规律进行计数的 电路称作十进制计数器。 任意进制计数器：二进制计数器和十进制计数器 之外的其它进制计数器统称为任意进制计数器。
驱动方程代入特性方程得状态方程。 输出方程：输出变量的逻辑表达式。
2021/8/5
7
2. 状态表
反映输出Z、次 态Q*与输入X、现 态Q之间关系的 表格。
2021/8/5
8
3. 状态图
标注：输入／输出
反映时序电路 箭尾： 状态转换规律， 现态
及相应输入、
输出取值关系
的图形。
箭头： 次态
2021/8/5
2021/8/5
时钟方程、 2
驱动方程和
状态方程
输出方程
3
5 状态图、 状态表或
时序图ห้องสมุดไป่ตู้
4
计算
11
例
1 时钟方程：C2 L C K 1 L C K 0 L C K同钟L 步方时程K 序可电省路去的不时写。
写 输出方程： YQ'1Q2 输出仅与电路现态有关，
方
为穆尔型时序电路。
程 式
驱动方程：JJ21
Q1 Q0
K2 Q1' K1 Q0'
2021/8/5
J0 Q2'
K0 Q2
12
2 求状态方程
JK触发器的特性方程：
JJ21
Q1
时序逻辑电路同步时序逻辑电路
S3
S1/0
S0/0
这里所谓的次态交错，是指在某种输入取值下，Si的次态为SJ， 而SJ的次态为Si 。 而所谓次态循环则是指次态之间的关系构成闭环，例如， Si
和 SJ 在某种输入取值下的次态是 Sk和 Sl ，而Sk和Sl在j种取值
下的次态又是Si和SJ，这种情况称为次态循环。 次态对等效是指状态 Si和SJ的次态对Sk和SJ满足等价的两个条 件。例如，状态S1和S2的次态对为S3和S4，它们既不相同，也 没有与状态对 S1,S2 直接构成交错和循环。但是，状态 S3 和 S4
2）根据需要记忆的信息增加新的状态。
应根据问题中要求记忆和区分的信息去考虑设立每一个状态。 一般说来，若在某个状态下出现的输入信号能用已有状态表 示时，才令其转向新的状态。 3）确定各时刻电路的输出：
在描述逻辑问题的原始状态图和原始状态表中，状态数 目不一定能达到最少，这一点无关紧要，因可对它再进 行状态化简。应把清晰、正确地描述设计要求放在第一 位。由于开始不知描述一个给定的逻辑问题需多少状态， 故在原始状态图和状态表中一般用字母或数字表示状态。
第六章 时序逻辑电路的分析和设计
一、时序逻辑电路：
1、数字逻辑电路： 组合逻辑电路（特点）：任何时刻电路产生的稳 定输出信号仅与该时刻电路的输入信号有关。 时序逻辑电路（特点）：任何时刻电路的稳定输 出信号与该时刻和过去的输入信号都有关，必须 含有存储电路。 2、时序逻辑电路： 同步时序逻辑电路：某时刻电路的稳定输出与该 时刻的输入和电路的状态有关。 异步时序逻辑电路：电路中没有统一的时钟脉冲， 电路状态的改变是由外部输入信号的变化直接引 起的。
二、时序逻辑电路的分类：
同步时序电路的速度高于异步时序电路，但电路结构 一般较后者复杂。
常用的时序逻辑电路
常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。
时序逻辑电路主要应用于计时、控制、存储等领域。
本文将介绍几种常用的时序逻辑电路。
一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。
触发器接受输入信号，并根据输入信号的变化产生对应的输出。
触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。
触发器在存储、计数、控制等方面有广泛的应用。
二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。
时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。
时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。
时序计数器在计时、频率分频、序列生成等方面有广泛的应用。
三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。
它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。
时序比较器通常用于判断两个信号的相等性、大小关系等。
常见的时序比较器有两位比较器、四位比较器等。
四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。
它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。
时序多路选择器常用于多路数据选择、时序控制等方面。
五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。
它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。
时序移位寄存器常用于数据存储、数据传输等方面。
常见的时序移位寄存器有移位寄存器、移位计数器等。
六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。
它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。
状态机常用于序列识别、控制逻辑等方面。
以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。
时序逻辑电路的基本概念
00 / 1 00 / 1
11 / 0 0 X 01 / 0 0
Y
时序逻辑电路的五种描述方式是可以相互转换的
Y ( Q0 Q1 )A
状态方程组
Q1n1 Q0n A Q0n1 ( Q0n Q1n )A
状态转换真值表
Q1n Q0n A
Q Q n1 n1 10
X
Y
0000000
0011000
0100011
0110110
1000001
1011100
1100001
1110100
3. 将状态转换真值表转换为状态表
时序逻辑电路的基本概念
时序逻辑电路的基本结构与分类
1. 时序电路的基本结构
j
Ii
组合
O
电路 E 存储电路 S k
m
结构特征: *电路由组合电路和存储电路组成。 *电路存在反馈。
输出方程: 激励方程:
O＝f1(I，S)
表达输出信号与输入信号、状态变量的关系式
E＝f2(I，S)
表达了激励信号与输入信号、状态变量的关系式
00 / 1 01 / 0 0
Sn+1/Y
Sn
X
A=0
A=1
a a/0
c/0 0
b a/1
b/0 1
c a/1
d/0 0
d a/1
b/0 0
5. 状态图---有两种
米利型输出标在方向线旁。穆尔型标在圆圈状态名旁。
S/X A/Y 0/0
0/1 a/0
1/0
0/1
0/1
Q1Q0/X A/Y
1/0
0/0
X
Q1
“1”
1J
Q2 1J
数字电路教案-阎石-第七章-时序逻辑电路
第7章 时序逻辑电路7.1 概述时序电路在任何时刻的稳定输出，不仅与该时刻的输入信号有关，而且还与电路原来的状态有关。
图7.1.1 时序逻辑电路的结构框图2、时序电路的分类 （1） 根据时钟分类同步时序电路中，各个触发器的时钟脉冲相同，即电路中有一个统一的时钟脉冲，每来一个时钟脉冲，电路的状态只改变一次。
异步时序电路中，各个触发器的时钟脉冲不同，即电路中没有统一的时钟脉冲来控制电路状态的变化，电路状态改变时，电路中要更新状态的触发器的翻转有先有后，是异步进行的。
（2）根据输出分类米利型时序电路的输出不仅与现态有关，而且还决定于电路当前的输入。
穆尔型时序电路的其输出仅决定于电路的现态，与电路当前的输入无关；或者根本就不存在独立设置的输出，而以电路的状态直接作为输出。
7.2 时序逻辑电路的分析方法时序电路的分析步骤：电路图 时钟方程、输出方程、驱动方程 状态方程 计算 状态表（状态图、时序图） 判断电路逻辑功能 分析电路能否自启动。
7.2.1 同步时序电路的分析方法 分析举例：[例7.2.1]7.2.2 异步时序电路的分析方法 分析举例：[例7.2.3] 7.3 计数器概念：在数字电路中，能够记忆输入脉冲CP 个数的电路称为计数器。
计数器累计输入脉冲的最大数目称为计数器的“模”，用M 表示。
计数器的“模”实际上为电路的有效状态。
计数器的应用：计数、定时、分频及进行数字运算等。
计数器的分类：(1)按计数器中触发器翻转是否同步分：异步计数器、同步计数器。
(2)按计数进制分：二进制计数器、十进制计数器、N 进制计数器。
(3)按计数增减分：加法计数器、减法计数器、加/减法计数器。
7.3.1 异步计数器X X Y 1Y m输入输出一、异步二进制计数器1、异步二进制加法计数器分析图7.3.1 由JK触发器组成的4位异步二进制加法计数器。
分析方法：由逻辑图到波形图（所有JK触发器均构成为T/触发器的形式，且后一级触发器的时钟脉冲是前一级触发器的输出Q），再由波形图到状态表，进而分析出其逻辑功能。
时序逻辑电路的特点和分类
时序逻辑电路的特点和分类1. 时序逻辑电路的概述时序逻辑电路是计算机中一种基本的数字电路，用于处理随时间变化的信号和数据。
它的主要功能是根据输入信号的时序关系，产生特定的输出信号。
相比于组合逻辑电路，时序逻辑电路在处理信号时考虑了时间因素，因此更适用于处理与时间相关的问题。
时序逻辑电路通常由触发器和组合逻辑门组成。
触发器是存储器件，用于存储和传递电平状态。
组合逻辑门则是根据输入信号的组合逻辑关系产生输出信号。
通过适当地组合触发器和组合逻辑门，可以实现各种复杂的时序逻辑功能，如时钟信号的生成、数据的存储与传输、计数器的实现等。
2. 时序逻辑电路的特点时序逻辑电路具有以下几个特点：2.1 时序依赖性时序逻辑电路中的输出信号不仅依赖于当前的输入信号，还依赖于之前的输入信号。
这是因为时序逻辑电路中的触发器具有存储功能，可以保存上一个时刻的信号状态。
通过触发器的状态变化，时序逻辑电路可以实现对时间的敏感处理。
2.2 非平衡输出时序逻辑电路的输出信号通常是非平衡的数字信号，即高电平和低电平的幅度是不等的。
这是由于触发器和组合逻辑门的内部工作原理所决定的。
非平衡输出信号需要经过适当的驱动器才能驱动其他电路，以确保信号的可靠传输。
2.3 时钟信号驱动时序逻辑电路是由时钟信号驱动的，即输出信号的变化和时钟信号的边沿有关。
时钟信号是时序逻辑电路中的一个基准信号，它决定了触发器的状态切换和组合逻辑门的运算时机。
时钟信号的频率决定了时序逻辑电路的工作速度和响应能力。
2.4 存储性能时序逻辑电路中的触发器具有存储功能，可以存储和传递电平状态。
这使得时序逻辑电路可以实现数据的存储和传输，并支持复杂的计算和控制操作。
触发器的存储性能是时序逻辑电路的关键特点之一。
3. 时序逻辑电路的分类根据触发器的类型和组合逻辑门的结构，时序逻辑电路可以分为多种不同的类别。
以下是几种常见的时序逻辑电路分类：3.1 同步时序逻辑电路同步时序逻辑电路是一种基于时钟信号同步的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
时序逻辑电路的分类
时序逻辑电路是一种能够在特定的时间序列下执行特定操作的电路。
它通常由组合逻辑电路和存储器组成，可以实现复杂的计算和控制功能。
时序逻辑电路按照其实现功能的不同，可以分为以下几类。
一、触发器
触发器是最基本的时序逻辑电路之一，它可以存储一个比特位，并且在时钟信号到来时根据输入信号的状态改变输出状态。
常见的触发器有SR触发器、D触发器、JK触发器和T触发器等。
二、计数器
计数器是一种能够在特定条件下对输入信号进行计数并输出结果的电路。
它通常由若干个触发器组成，每个触发器都表示一个二进制位。
常见的计数器有同步计数器和异步计数器等。
三、移位寄存器
移位寄存器是一种能够将输入信号从一个位置移动到另一个位置并输出结果的电路。
它通常由若干个触发器组成，每个触发器都表示一个
二进制位。
常见的移位寄存器有串行入并行出移位寄存器、并行入串行出移位寄存器和并行入并行出移位寄存器等。
四、状态机
状态机是一种能够根据输入信号的状态和时钟信号的变化改变输出状态的电路。
它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的控制功能。
常见的状态机有Moore状态机和Mealy状态机等。
五、定时器
定时器是一种能够在特定时间间隔内产生一个脉冲信号或者计数信号的电路。
它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的定时功能。
常见的定时器有单稳态定时器和多稳态定时器等。
六、脉冲生成器
脉冲生成器是一种能够在特定条件下产生一个脉冲信号的电路。
它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的脉冲生成功能。
常见的脉冲生成器有单稳态脉冲生成器、多稳态脉冲生成器和斯奈德-哈特脉冲生成器等。
七、序列检测电路
序列检测电路是一种能够在输入序列中检测出指定模式并输出相应结
果的电路。
它通常由若干个触发器和组合逻辑电路组成，可以实现复
杂的序列检测功能。
常见的序列检测电路有Moore序列检测器和Mealy序列检测器等。
八、时钟同步电路
时钟同步电路是一种能够将异步输入信号转换为同步输出信号的电路。
它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的时钟同
步功能。
常见的时钟同步电路有锁存器、分频器和相位锁定环等。
总结
时序逻辑电路是一种能够在特定时间序列下执行特定操作的电路，它
可以实现复杂的计算和控制功能。
根据其实现功能的不同，时序逻辑
电路可以分为触发器、计数器、移位寄存器、状态机、定时器、脉冲
生成器、序列检测电路和时钟同步电路等八类。
每种类型都有其独特
的应用场景和设计方法，在实际应用中需要根据具体情况进行选择和
优化。
