1151含1751差压变送器维护检修规程
压力差压变送器维护操作规程
压力差压变送器维护操作规程一、工作原则1.1确保维护人员人身安全和设备正常运行；1.2提高差压变送器的可靠性和使用寿命；1.3保证维护操作符合相关法规和标准要求。
二、维护前准备2.1维护前应仔细阅读差压变送器的使用说明书，并熟悉其结构和工作原理；2.2确认维护人员已具备相应的技术知识和必要的安全意识；2.3准备好所需的维护工具、设备和备用零件。
三、维护操作3.1工作准备3.1.1关闭差压变送器的输入和输出阀门，并切断与变送器连接的气体或液体源；3.1.2仔细检查变送器的外观，如有异常应予以排除；3.1.3清除变送器周围的杂物和积尘。
3.2清洁差压变送器3.2.1使用软布或刷子清洁变送器的表面；3.2.2可使用温水和中性洗涤剂清洗脏污，但不可直接冲洗变送器；3.2.3清洁时应注意不要损坏变送器的密封件。
3.3检查电气连接3.3.1检查差压变送器与电气设备之间的连接线是否松动或破损；3.3.2如发现连接线有异常，应及时修复或更换。
3.4校验差压变送器3.4.1使用标准仪器对差压变送器进行校验，确保其测量精确度；3.4.2校验前需要阅读校验仪器的使用说明书，按照要求进行操作；3.5更换零件3.5.1如发现差压变送器的零件有破损或失效，则需要进行更换；3.5.3在更换零件时，应注意松紧度和安装位置的正确性，避免引起更大的故障。
3.6维护记录3.6.1维护完毕后，应记录维护的日期、操作内容和变送器的运行状况；3.6.2维护记录的目的是为了提供参考和比较，便于后续的维护工作。
四、维护结束后4.1清理维护现场，将维护所用的工具、设备和备件整理归位；4.2对维护过的差压变送器进行整理，确保其安全可靠地存放；4.3维护前应尽快与设备使用者确认维护的效果，并根据需要调整维护计划。
五、维护的常见问题和注意事项5.1注意差压变送器的使用环境，避免长时间暴露在高温、腐蚀性气体或液体中；5.2维护时应谨慎操作，避免对差压变送器造成二次损坏；5.3维护前应切断与变送器连接的气体或液体源，确保维护过程的安全；六、安全注意事项6.1在差压变送器维护过程中，必须严格遵守相关的安全操作规程；6.2确保维护操作人员具备必要的技术和安全知识；6.3维护前应切断与变送器连接的气体或液体源，确保维护过程的安全；6.4如遇到危险情况，应立即停止维护操作，并及时寻求帮助。

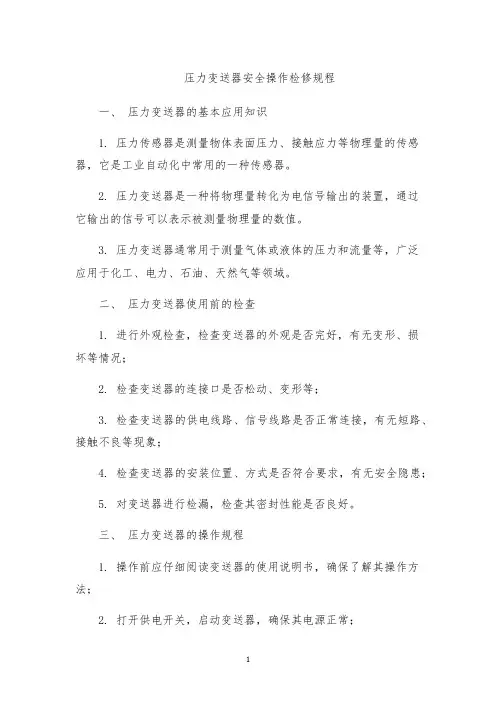

压力变送器安全操作检修规程
压力变送器安全操作检修规程一、压力变送器的基本应用知识1. 压力传感器是测量物体表面压力、接触应力等物理量的传感器，它是工业自动化中常用的一种传感器。
2. 压力变送器是一种将物理量转化为电信号输出的装置，通过它输出的信号可以表示被测量物理量的数值。
3. 压力变送器通常用于测量气体或液体的压力和流量等，广泛应用于化工、电力、石油、天然气等领域。
二、压力变送器使用前的检查1. 进行外观检查，检查变送器的外观是否完好，有无变形、损坏等情况；2. 检查变送器的连接口是否松动、变形等；3. 检查变送器的供电线路、信号线路是否正常连接，有无短路、接触不良等现象；4. 检查变送器的安装位置、方式是否符合要求，有无安全隐患；5. 对变送器进行检漏，检查其密封性能是否良好。
三、压力变送器的操作规程1. 操作前应仔细阅读变送器的使用说明书，确保了解其操作方法；2. 打开供电开关，启动变送器，确保其电源正常；3. 仔细设置变送器的量程、报警值等参数，确保其使用符合要求；4. 监测变送器的输出信号，确保其输出的电信号正确；5. 对变送器进行周期性的检修、维护，确保其正常工作；6. 如发现变送器出现异常情况（如输出信号波动、变小等），应及时停机检查，确认故障原因后进行修理或更换。
四、压力变送器的检修维护1. 检查变送器的电源供应线路，确保其稳定可靠；2. 检查变送器的传感器，确保其无损坏，同时清洁传感器表面，去除污物及水垢等；3. 检查变送器的信号处理电路及输出线路，确保其正常工作；4. 检查变送器的密封装置，如密封圈等，确保其完好，并根据需要更换；5. 检查变送器外观及连接方式，确保其完好无损，如有破损等情况则需要进行更换；6. 定期对变送器进行标准校准，保证其准确度符合要求；7. 检查变送器的运行状态及安全性，确保其安全可靠。
五、压力变送器的注意事项1. 在使用过程中要注意保护变送器的传感器及输出线路，避免磨损、振动或拉扯等情况；2. 在操作变送器时，要注意防止产生过多的电磁干扰，与其他电气设备的距离要充分，并使用屏蔽线；3. 在进行更换或维护操作时，需要先切断电源，避免电击等安全事故发生；4. 变送器需要安装在干燥、通风良好的地方，并避免阳光直接照射；5. 在使用变送器时，要避免其超过量程或在其工作范围外工作，否则会对变送器造成损害。
差压变送器维护检修规程
差压变送器维护检修规程（ISO9001-2015）1.0目的本规程规定了差压变送器的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。
1.1适用范围本规程适用于我厂装置中在线使用的ABB或EJA系列差压变送器(以下简称仪表)。
本规程以ABB为主做一个介绍。
1.2基本工作原理ABB包括两个功能单元及主单元和辅助单元。
主单元包括过程界面及传感器，辅助单元包括电子线路、接线盒及外壳。
两个单元通过螺纹接头机械连接。
辅助单元的电子线路基于定制的一体式部件。
主单元的工作原理如下：过程介质通过柔性、抗腐蚀的隔离膜片以及填充液在测量膜片上施加压力。
测量膜片的另一侧接大气或真空。
当测量膜片在输入压力变化下产生相应位移时同时在磁盘和线圈磁芯之间产生间隙变化，故线圈在电感发生变化。
线圈的电感值与主电子装置上的参考电感进行比较。
本单元还包括一个温度传感器。
两个电感值以及传感器温度在主电子装置中组合，易产生一个标准化信号。
1.3主要技术性能及规格1.3.1性能指标基本误差：±0.2%回程误差：0.2%1.3.2规格测量范围：0～160KPa输出信号：4~20mA介质温度：－20～120℃环境温度：－10～60℃相对湿度：10%～90%1.4对维修人员的基本要求维修人员应具备如下条件：a、熟悉本规程及相应的产品说明书等有关技术资料；b、了解工艺流程及该仪表在其中的作用；c、掌握数学基础、化工测量仪表及维修、化工仪表机械基础等方面的基础理论知识；d、掌握该仪表的维护、检修、投运及常见故障处理的基本技能；e、掌握常用测试仪器和有关标准仪器的使用方法。
2.0完好条件2.1零部件完整、符合技术要求、即：a、铭牌应清晰无误；b、零部件应完好齐全并规格化；c、紧固件不得松动；d、所配防护、保温设施应完好无损；e、密封件应无泄漏；。
压力变送器安全操作检修规程
压力变送器安全操作检修规程一、工作前的准备1.领取工作票，并确认操作工序和操作地点。
2.确认自己具备操作所需的专业知识和技能。
3.准备必要的工具和器材，并检查其完整性和可用性。
4.查看压力变送器的检修历史，了解之前的故障和维修情况。
二、安全操作1.在进行任何操作之前，确保设备已停止运行，并切断与设备的电源。
2.穿戴个人防护装备，包括安全帽、护目镜、耳塞、防护服等。
3.对操作区域进行标识和划定边界，禁止非相关人员进入。
4.使用工具之前，要检查其完好性和可靠性，严禁使用损坏或不符合要求的工具。
5.操作过程中要注意安全，保持清醒和专注，严禁喧哗和无关活动。
6.在操作过程中，按照规定的顺序和方法进行操作，避免短路、漏电和其他安全事故的发生。
7.若操作中发现异常情况或安全隐患，应立即停止操作，并上报相关负责人。
三、检修步骤1.拆卸：首先，切断介质的供应，确保变送器处于零压状态。
然后，使用合适的工具将变送器拆卸下来。
2.清洗：用清洁剂或中性溶剂擦拭变送器表面，去除灰尘和其他污物。
3.检查：检查变送器的外观和内部元件，尤其是阀门和密封部件。
检查是否有磨损、老化或腐蚀等现象。
4.更换：如果发现变送器有明显的损坏或故障，需要及时更换相关元件或整个设备。
5.安装：在安装变送器时，确保安装位置正确，如需要固定，使用适当的工具和方法进行固定。
6.接线：根据设备要求和接线图，正确连接变送器的电缆或导线，确保接触良好。
7.调试：在安装完毕后，对变送器进行测试调试，确保指示和传输的压力值准确无误。
四、操作规范1.严禁在工作过程中进行机械振动或碰撞，以免对变送器造成损坏。
2.严禁将变送器暴露在剧烈变温或高温环境中，以免损坏其内部元件。
3.禁止违反规定的操作行为，如非专业人士擅自进行检修、调试等。
4.严禁私自更改变送器的设置参数和工作标定值，如需更改必须经过正式审批和记录。
5.在操作过程中，要及时记录重要参数和操作情况，如发现异常或故障，要及时报告上级主管。
压力变送器检修规程
压力变送器检修规程压力变送器是一种常见的工业自动化仪器，用于对压力进行测量和监控。
由于长期运行以及在使用过程中存在各种原因导致的异常，造成设备的故障和失效。
为了保证仪器的正常工作，需要进行定期的检修和维护。
本文将详细介绍压力变送器的检修规程，以供参考。
1. 检查压力变送器的外观首先要检查压力变送器的外观是否完好，检查压力变送器的表面是否有划痕、损伤、变形等问题。
同时还需要检查仪器的连接端口是否紧密固定，包括压力接口、电缆线接口等是否紧固。
2. 检查压力变送器的电源电压检查压力变送器的电源电压是否符合设定要求，是否有正常的供电。
在测试时应付电表进行测量，确保电源电压在额定电压范围内。
3. 检验压力变送器的完好性按要求使用标准气源，来测试压力变送器。
将标准气源用连接管送入压力变送器的传感器口，然后将气源压力从低到高，按照一定的时间段逐级升高压力。
检查压力变送器是否能够正常的给出反馈输出信号，并且能够输出严格的、准确的压力值。
4. 检测压力变送器的耐高温性能将压力变送器放入到高温环境下(例如80℃),然后观察仪器所输出的信号是否正常和是否与标准的输出信号一致，同样的，如果检测发现出现问题，就需要及时的处理和维修，届时问题可能会是非常严重的。
5. 检测压力变送器的防护等级检查压力变送器的等级是否符合使用场合的要求。
在特殊的使用环境下，比如防爆、防水等强需防护的情况下，一定要保证压力变送器的防护等级达到要求，这样才能够确保安全使用。
6. 开始拆卸、清洁、维修在进行检查后，如果发现压力传感器存在故障或问题，就需要开始进行拆卸、清洁、维修。
在拆卸时，一定注意不要损坏仪器结构和内部元件，避免添加外部补充气体等物质。
在清洁和维修方面，一定要按照说明或者制造商的要求进行操作，这样才能更好地维护仪器，延长其使用寿命。
7. 测试、调试在清洁和维修完成后，需要对仪器进行测试和调试，确保其正常工作。
在测试和调试时，需要与标准精度比较，确认仪器的性能是否正常。
【变送器】差压变送器如何进行维护 变送器维护和修理保养
【变送器】差压变送器如何进行维护变送器维护和修理保养差压变送器的维护可依照如下来进行要操作：1、选择恰当的位置：当压力传感器的安装位置太靠近生产线的上游时，未熔融的物料可能会磨损传感器的顶部；假如传感器被安装在太靠后的位置，在传感器和螺杆行程之间可能会产生熔融物料的停滞区，熔料在那里有可能产生降解，压力信号也可能传递失真；假如传感器过于深入机筒，螺杆有可能在旋转过程中触碰到传感器的顶部而造成其损坏。
一般来说，传感器可以位于滤网前面的机筒上、熔体泵的前后或者模具中。
2、检查安装孔的尺寸：假如安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很简单受到磨损。
这不仅会影响设备的密封性能，而且使压力传感器不能充分发挥作用，甚至还可能产生安全隐患。
只有合适的安装孔才能够避开螺纹的磨损（螺纹工业标准1/2—20UNF2B），通常可以接受安装孔测量仪对安装孔进行检测，以做出适当的调整。
3、避开低温干扰：在挤降生产过程中，对于塑料原材料而言，从固体到熔融状态应当具有充分的“浸透时间"。
假如挤出机在开始进行生产前还没有达到操作温度，那么传感器和挤出机都会受到确定程度的损坏。
另外，假如传感器从冷的挤出机上被拆除，材料就可能粘附在传感器顶部引起震动膜的损坏。
因此，在拆除传感器之前，应确认机筒的温度充分高，机筒内部的物料处于软化状态下。
4、认真清洁：在使用钢丝刷或者特别化合物对挤出机机筒进行清洁前，应当将全部的传感器都拆卸下来。
由于这两种清洁方式都可能会造成传感器的震动膜受损。
当机筒被加热时，也应当将传感器拆卸下来并使用不会产生磨损的软布来擦拭其顶部，同时传感器的孔洞也需要用清洁的钻孔机和导套清理干净。
5、保持安装孔的清洁：保持安装孔的清洁并防止熔料堵塞对保证设备的正常运行来说特别紧要。
在挤出机被清洁之前，全部的压力传感器都应当从机筒上拆除以避开损坏。
在拆除传感器时，熔料有可能流入到安装孔中并硬化，假如这些残余的熔料没有被去除，当再次安装传感器时就可能造成其顶部受损。
压力变送器仪表设备维护检修规程
压力变送器仪表设备维护检修规程1 概述1151(1751)电容式压力变送器可测各种介质压力。
其工作原理是：由被测介质压力通过受压膜片和充罐液作用到测量膜片上，随被测介质压力变化，膜片产生与介质压力成比例的微小位移。
导致两侧对称固定电极间静电容量发生变化，这个变化通过传送部分的运算放大，输出与被测介质压力成线性的直流电流信号（4～20mA），从而达到对介质压力测量的目的。
2 主要技术指标2.1压力变送器零部件完好无缺、表体整洁、输出电流表指示刻度清晰，各插件固定牢靠。
输出：4～2mA DC，无负载时变送器可在12V DC 工作，最高45V DC。
输出指示表刻度尺长45cm 、精度2.5级。
正、负迁移时、不论输出如何，量程上、下限均不超过量程的极限，最大正迁移为调校的±500％。
2．2变送器阻尼时间常数在0.2～1.67s内连续可调，其综合误差精度为±0.25级，（含线性变差及重复性）负载电阻：600Ω/24V，允许过载压力为最大测量范围的1.5倍。
环境温度-29～+39℃，相对湿度：1～100%。
3 检查与校验3.1检查内容3.1.1检查压力变送器外壳有无损伤，腐蚀和其它故障，如有及时处理，检查其插件是否清洁，元件连接是否缺损、断裂、变形、腐蚀密封不良等，有问题及时更换和修复。
3.1.2查看压力变送器导压管、接线端、螺丝（孔）盖密封有无破裂、缺损、滑丝、老化等，有则更换处理。
并在停电情况下，用500V兆欧表摇表查变送器接线端子与外壳间的绝缘电阻，该值应在20MΩ以上。
3.2校验3.2.1校验所需仪器：压力泵1台，相应范围标准压力表1台、0.1级，标准电流表1台0.1级或数字万用表1台、0.05级。
导压管一根，相应接头导线若干。
3.2.2调校步骤3.2.2.1使压力变送器接口脱开对大气，送电稳定3分钟后，将阻尼时间置于最小位置，此时变送器输出应为4mA，如超差、开侧盖板，调零点直到允许误差为止。
差压变送器检修作业指导书
差压变送器检修作业指导书一、任务概述差压变送器被广泛应用于工业生产中，为了确保其正常运行，需要定期的检修和维护。
本次检修任务的目标是对一台差压变送器进行检杳和维护，确保其工作稳定可靠、准确度高。
二、检修前准备1.确认检修的设备型号、规格和位置。
2.准备必要的工具和测试设备，如螺丝刀、扳手、万用表、示波器等。
3.切断电源，并确保相关的安全措施得到落实。
三、检查差压变送器的外观和接线1.检查差压变送器的外观，包括检杳外壳是否破损，表面是否有难以清洗的污渍或积累的灰尘。
如有必要，用正确的清洁剂进行清洗。
2.检查差压变送器的接线情况是否牢固、接触良好、无松动和锈蚀。
如有必要，重新拧紧接线端口，并用清洁剂清洁端口。
3.确认差压变送器的电源是否稳定，电压是否正确。
四、检查差压变送器的传感器和连接管路1.检查差压变送器的传感器是否存在松动、磨损或其它损坏。
如有必要，更换传感器。
2.检查差压变送器的连接管路是否出现堵塞、漏气或破损。
如有必要，进行清洁或更换。
3.检查差压变送器位置的安装是否需要调整。
按照安装说明书进行调整。
五、进行差压变送器的电性能测试1.将差压变送器接通电源，并设定被测介质的压力。
2.使用万用表和示波器测试差压变送器的输入、输出端口是否符合设计规格。
注意需按照说明书进行数据分析，并确保测试的正确性和准确性。
六、差压变送器的标定1.使用标准设备对差压变送器进行标定，如万用表、示波器、电信号发生器等。
2.将差压变送器的测量结果和标准值进行对比，进行误差分析，并记录误差值。
3.调整差压变送器的测量参数至满足设计要求，并重新进行标定，确认测量结果的准确性。
七、总结1.检查完毕后，恢复设备的正常运行。
2.记录下差压变送器的检修情况和测试结果。
3.提出改进设备操作的建议，及时处理已发现的问题和瑕疵。
以上是差压变送器检修作业的指导书。
在进行检修过程中，需严格按照检修步骤进行操作，确保检修的正确性和有效性，并根据实际情况进行灵活调整。
压力变送器运行维护规程
压力变送器运行维护规程
日常与定期维护：
a.每周进行一次卫生清扫，保持变送器及其附件的清洁；
b.每周检查一次取压管路及阀门接头处有无渗漏现象，如有渗漏现象应尽快处理。
c. 每月检查变送器零部件完整无缺，无严重锈蚀、损坏；铭牌、标识清晰无误；紧固件不得松动，接插件接触良好，端子接线牢固；
d. 每月检查一次现场测量线路，包括输入、输出回路是否完好，线路有无断开、短路情况，绝缘是否可靠等。
e. 每月检查仪表零点和显示值的准确性，变送器零点和显示值准确、真实。
f. 按变送器校准周期定期进行校准。
g. 对变送器定期进行排污、排凝或放空，
h. 对取源管线或测量元件有隔离液的变送器定期灌隔离液。
i. 对易堵介质的导压管定期进行吹扫。
j. 长期停用变送器时，应关闭一次门。
k. 变送器在运行时，其壳体必须良好接地。
用于保护系统的变送器，应有预防断电、短路、或输出开路的措施。
l. 在冬季节应检查仪表取源管线保温伴热良好，以免取源管线或变送器测量元件被冻损坏。
压力变送器安全操作检修规程
压力变送器安全操作检修规程1、压力变送器操作规程压力变送器的量程调整、检查准确度应使用手操器在室内盘后进行，不得在现场带电操作。
2、压力变送器再量程调整后，应对其进行校验，过程如下：a)关闭取压阀，打开放气孔，压力显示为零。
b)将过程校验仪、压力模块、手操泵、排气孔正确连接。
c)将压力分别调整为量程一半、全量程。
同时在室内计算机上观察该点数据变化是否与量程一致。
d)拆下校验仪表，关闭排气孔，缓慢打开取压阀。
警告：该过程应确信现场可燃气体在安全范围；电源正极不能接触外壳及负极。
如不能满足安全条件，请把变送器拆回校验。
3、如果必须对压力变送器进行拆卸，应严格按下列要求进行。
拆卸e)断该变送器，并确认无误。
f)关闭取压阀，打开排气孔。
g)打开变送器接线端盖子，拆下仪表接线，并记下接线的顺序，抽出仪表线。
h)使用两个扳手取下变送器。
i)将取压孔管用塑料袋包扎好，防爆软管朝下、以免进水。
安装j)重新更换生胶带，用双扳手将变送器安装上。
k)关闭排气孔，缓慢打开取压阀，检验是否漏气。
l)将仪表线按做好的记录正确接好，检查无误。
m)盖必须用手拧紧，而不应损坏螺纹。
n)打开仪表电源。
o)观察变送器的工作是否正常。
4、压力变送器检修规程1、压力变送器按照国家规范需要一年强检一次，我公司按半年检测一次。
2、压力变送器零位检查p)关闭上下游取压阀门，打开放空阀放空；q)完全放空后，打开变送器接线盒侧盖，用275通讯器进行零位输出信号检查；r)盖好变送器后盖，记录好检查数据；s)缓慢打开取压阀门，使变送器恢复正常工作。
5、变送器精度检查t)用FLUKE、压力模块、压力泵作为标准器，与压力变送器连接，分别取压力变送器量程的20%、40%、60%、80%、100%进行检查，并记录计算机上相应示值，计算变送器精度；6、在检查过程中，不能对变送器进行调整；7、检查时，如发现有达不到技术指标要求的变送器，计量标定站应及时更换上经国家法定计量部门检定合格的变送器。
压力变送器安全操作检修规程
压力变送器安全操作检修规程1. 规程目的本规程旨在规范压力变送器的安全操作和检修，确保工作人员的人身安全和设备的正常运行。
2. 安全操作2.1 环境检查在操作或检修压力变送器之前，必须进行环境检查，包括检查压力变送器周围是否有易燃易爆物品，是否有明火等火源。
如果周围环境存在安全隐患，必须及时清除。
2.2 电源断开在进行操作或检修压力变送器之前，必须先将电源断开，避免发生电击事故。
2.3 工作人员在操作或检修压力变送器时，必须由经过专业培训并具备相应技术资质的工作人员进行。
未经过培训和资质认证的人员禁止进行操作或检修。
2.4 保护设备在操作或检修压力变送器时，必须注意保护设备，并避免损坏设备。
例如，使用正确的工具进行操作，并避免使用硬物刮伤设备表面。
2.5 个人保护在操作或检修压力变送器时，必须做好个人保护措施，必须佩戴相应的防护用品，例如手套、护目镜等，以保护自己的身体和眼睛。
2.6 注意事项（1）在操作或检修压力变送器之前，必须先仔细阅读使用说明书，并按照要求进行操作。
（2）禁止将压力变送器用于超出其额定范围的工作。
3. 检修规程3.1 检查在进行检修之前，必须先对压力变送器进行检查，检查内容包括：（1）检查设备是否正常运行；（2）检查设备是否存在漏电等安全隐患；（3）检查设备是否存在磨损或卡顿等故障。
3.2 拆卸如果需要拆卸压力变送器进行维护或修理，必须按照以下步骤进行：（1）将电源断开；（2）确认压力变送器内部压力已经释放；（3）使用正确的工具进行拆卸；（4）将拆下的部件妥善放置，以便在安装时使用。
3.3 维修（1）在进行维修之前，必须对维修内容进行详细的计划，并制定详细的维修计划。
（2）在进行维修时，必须使用正确的工具、正确的维修方法，以保证维修的质量。
3.4 安装（1）在进行安装前，必须按照压力变送器的安装要求对设备进行检查。
（2）在安装过程中，必须严格按照说明书的要求进行操作，确保设备正确安装。
差压变送器维护检修规程
差压变送器维护检修规程2.1 检查与校验2.1.1检查2.1.1.1 外观检查：检查差压变送器外壳有无损伤、腐蚀和其他故障，发现问题，及时处理。
2.1.1.2 变送器内部检查：检查变送器接插件是否清洁，元器件、零配件、连接件有无缺损、断裂、变形、腐蚀、密封不良等情况。
发现问题，及时解决。
换失效的零部件，恢复变送器性能。
2.1.1.3 变送器与外界连接面检查：检查变送器压力引入接口情况，接线盒内接线扳、接线螺丝、螺孔、接线盒密封件以及变送器密封件等有无碎裂、缺损、滑牙、烂牙老化失效等情况。
发现问题，及时处理。
2.1.1.4 绝缘检查：在停电情况下，拆下接线用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻应大于20MΩ。
2.2 使用和维护2.2.1 使用2.2.1.1 仪表启用前，应做好检查和准备工作，需要灌隔离液的仪表，应灌好隔离液，将变送器的阻尼时间调到最佳位置，并注意排除气泡。
2.2.1.2 对于测量液面、需要迁移的差压变送器，应在灌好隔离液的前提下，将三阀组的平衡阀关闭，高低压阀打开，一次阀上的放空阀打开，进行迁移调整，使变送器输出符合要求。
2.2.1.3 在确认差压变送器安装正确，试压无泄漏及三阀组关闭的情况下，可按以下步骤投用：a.打开一次引压阀。
b.开启平衡阀(灌隔离液测量液位的仪表禁用此步骤>；c.开启三阀组的高压阀。
d.关闭平衡阀，开启低压阀。
e.对打冲洗油的差压变送器，启用前应将仪表及引压管灌满冲洗油，调好零位。
然后再打开冲洗油按6.4.1.3步骤启用。
启用后，应注意调好冲洗油流量，使仪表输出值与停冲洗油前相同。
2.2.2 维护2.2.2.1 仪表运行时应保持外观清洁无污物，表盘刻度清晰。
2.2.2.2 校验和调整零点，进行正负迁移的场合，必须在测量初始压力下进行。
2.2.2.3 仪表引压管、阀门及接头等不得渗漏。
2.2.2.4 经常检查仪表保温拌热情况，防止隔离液冻、凝和汽化。
压力变送器维护检修培训
压力变送器维护检修培训概述：压力变送器是将压力信号转换为标准电流信号的仪表。
其原理是：被测压力作用到测量元件上，随着被测压力的变化，产生与被测压力成比例的微小位移，这个位移通过相应的转换机构，转换成标准电流信号，通过传送部件的运算放大后，输出与被测压力成线性关系的标准电流信号。
1、学会看变送器的生产厂家、型号和检测范围，讲解如何选择压力（差压）变送器。
2、变送器的校验方法和步骤，是培训的重点：以普通1151系列压力变送器为例。
(1)检查外观检查：外壳有无脱漆、破损、裂痕以及被撞击痕迹和紧固件缺损等情况，消除缺陷，使之完整。
变送器内部检查：检查元器件、零配件、连接件有无缺损、断裂、变形、腐蚀、密封不良等情况。
发现问题，及时解决。
更换失效的零部件，恢复变送器性能。
变送器与工艺介质连接面检查：检查变送器压力引入接口情况，接线盒内接线扳、接线螺丝、螺孔、接线盒盖密封件以及变送器密封件等有无碎裂、缺损、滑牙、烂牙、老化失效等情况。
发现问题，及时更换解决。
绝缘检查：在停电情况下，拆下接线用500V兆欧表检查变送器接线端子与外壳间的绝缘电阻，该电阻应大于20兆欧。
(2)校验准备压力变送器校验设备：标准压力信号发生器；标准电流表；标准电阻箱；24V DC电源以及必需的连接件、导线等。
将变送器按图一所示连接信号和导线，检查接线正确。
图一压力变送器校验连接示意图校验前确认：A、稳压电源确定是否为24V DC。
B、确认电源线及信号线极性是否正确。
C、确认压力管各接口有无泄漏。
D、预热10min。
E、将阻尼置“0”位，压力连接口开放通大气。
F、校验时使用的标准仪器量程要尽量接近被校表的实际量程。
校验步骤：将被校验表压力连接口开放通大气调整零点，即在无压力信号的情况下调整“Z”零点螺钉，使变送器输出为4mA。
给变送器输入量程信号，使变送器输出为20mA，若有偏差，调整“R”量程螺钉，将输入压力信号稳定一段落时间观察表头输出是否稳定。
压力变送器安全操作检修规程
压力变送器安全操作检修规程1. 引言本文档旨在提供压力变送器的安全操作和检修规程，以确保操作人员在使用和维护压力变送器时的安全性。
严格遵守以下规程，可有效降低事故发生的风险，保障人员财产安全。
2. 安全操作规程2.1 操作人员要求•所有操作人员必须熟悉压力变送器的工作原理和设备操作方法。
•操作人员必须接受相关的培训，了解压力变送器的安全操作规程和紧急情况处理方法。
•使用压力变送器的操作人员必须穿戴符合安全要求的个人防护装备，如防护眼镜、耳塞、耐酸碱手套等。
2.2 压力变送器操作规程•在操作和调试压力变送器之前，必须确保操作人员已经仔细阅读并理解设备的操作手册。
•在操作变送器前，应先检查设备的外观是否完好，无损坏、磨损或松动的零部件。
•操作人员应按照设备的工作流程操作，避免超负荷或意外操作。
•在操作变送器时，应保持清醒的状态，切勿饮酒、吸烟或服用药物。
2.3 紧急情况处理•在操作变送器过程中，如发现产生异常或危险情况，应立即停止操作，并及时向相关部门报告。
•当出现紧急情况时，操作人员应首先确保自身安全，并按照紧急预案和规程采取适当的紧急处理措施。
•在紧急情况下，如发生火灾或泄漏等不安全情况，操作人员应迅速启动相应的应急设备，如灭火器材或泄漏防护设施。
3. 检修规程3.1 定期检修•压力变送器应定期进行检修，以确保设备的正常运行和安全性。
•检修前，应将设备断电，并使用安全警示牌进行标识，以避免他人操作或误操作。
•检修过程中，操作人员应按照设备的操作手册和技术规范进行操作，切勿随意拆卸或更换零部件。
3.2 检修步骤1.检查设备外观，确认是否有损坏或磨损的地方。
2.检查设备的电源线、信号线是否连接良好，无断开、短路等现象。
3.检查压力变送器的传感器和连接管路是否有堵塞、泄漏等问题。
4.清洁传感器和连接管路，确保其表面无污垢和堵塞物。
5.重新安装传感器和连接管路，并确保连接螺纹正确、密封良好。
6.连接电源线和信号线，进行设备的通电测试。
压力变送器安全操作检修规程
压力变送器安全操作检修规程前言压力变送器是工业生产中必不可少的仪器设备之一，常用于液体或气体的压力检测和测量。
在使用过程中，如果没有正确操作和维护，会带来潜在的安全隐患，甚至可能导致事故。
因此，本文将为您介绍压力变送器的安全操作和常规检修规程，以确保其正常运行和使用。
安全操作规程1.在使用前，应对压力变送器进行可视检查，确保外观无损、密封正常。
同时，应确保连接管路的法兰、螺栓等紧固件需要紧固牢固、接触良好。
2.在操作时，应保证设备安装稳定可靠，接线正确，电源接地良好。
3.在使用过程中，严禁超量程使用，同时应避免在压力变送器温度范围之外使用，以免对设备造成损坏。
4.禁止在压力变送器外部插入金属物或任何其他物品，以防破坏密封结构，受到损害。
5.在更换设备部件时，必须选用与原有部件相同的产品或同等级别的产品。
6.在操作过程中，如发现了危险信号，请在现场暂停操作处理并做好安全保护措施，以确保人员和设备安全。
常规检修规程1.可视检查在进行常规检修时，首先应对压力变送器进行可视检查，排除表面污物，如油脂、灰尘等，使用专业工具进行清洗，并检查密封结构是否完好。
2.零部件检查检查压力变送器的各个零部件是否正常，如换能器的防护膜是否损坏，排除各个连接口漏气等情况，必要时进行更换。
3.电气检查检查电气部分是否正常，包括良好的接地、电 wire 端是否紧固、接口插头是否松动等。
4.功能测试在检查完各部件质量后，进行功能测试，如进行静态检验，控制调节精度检测等是否符合要求。
5.参数检查在检查完各项功能后，还需对参数进行检查，如测量范围、测量精度、输出信号类型、输入电压等，这些参数的不同也对设备使用提出了更高的问题。
6.数据记录对检查的结果进行详细的记录，包括参数设定、替换部件、设备状态等相关信息，以备日后查看。
结论压力变送器的正确操作和维护是确保工业生产的安全和正常运转的重要步骤。
在使用前应对设备进行可视检查，严格按照安全操作规程进行操作。
压力变送器安全操作检修规程
压力变送器安全操作检修规程压力变送器是工业自动化控制中非常常见的仪器设备，它可以将物理量传感器（如压力传感器）测量到的压力信号转化成标准信号输出，在控制系统中扮演着重要的角色。
然而，由于其非常敏感，且处于高压、高温等危险环境下，一旦出现问题可能会引发安全事故。
因此，压力变送器的安全操作检修规程至关重要，下面将对其进行详细阐述。
一、安全操作规程1、首先需要注意掌握压力变送器的使用说明书、技术参数及其结构图，了解其工作原理和使用要求，才能正确使用。
2、对于不了解的操作，一定要咨询厂家或技术人员，在专业技术人员帮助下进行操作。
3、应对压力变送器进行分类管理，并配备相应的标志、说明书和应急设备。
4、需要有专职工程师或技术人员定期进行巡检和检验，同时要做好检查记录并保留原始记录，作为后期检查和管理依据。
5、在使用时，需做好安全防护措施，如穿戴符合要求的劳动防护用具和防跌落用具，以及防爆措施等。
二、检修规程1、检测电源线是否有断掉、磨损等现象，并用万用表检测电源是否正常，避免出现电气故障。
2、观察压力变送器外壳是否有明显的维修痕迹和损坏，并检查压力传感器是否正常。
3、检查输出线路是否存在断开、短路等常见故障，并检查防护措施是否完好（如地线、绝缘层）。
4、检查机身内部的元器件是否累积了灰尘或杂物，并清洗清理。
5、检查温度传感器是否工作良好，并检查液晶屏幕和按钮控制是否正常。
三、安全维护1、定期更换压力变送器中的滤网和防堵塞件，以保证设备的正常操作。
2、使用更换废弃零件时，必须对废弃零件进行分类处理，并在规定的处置方式下进行处置。
3、每年进行一次强制性检查，以更好地了解设备的安全状况。
综上所述，压力变送器的安全操作检修规程是非常重要的，对于工业自动化控制和生产运行具有重要的意义。
因此在使用过程中，必须仔细遵守相关规程和标准，并且要定期检查设备的工作效果及状态，以及日常维护，从而避免出现危险并延长设备的使用寿命。
1151差压变送器
1151差压变送器一、检查项目基本误差校准回程误差校准线性度校准阻尼时间调整二、主要技术性能规格1性能指标基本误差：±0.2%~±0.5%(视量程而异)回程误差：0.2%~0.5%(视量程而异)线性检查：±0.1%2规格量程2：0~0.125~1.5KPa量程3：0~1.3~7.5KPa量程4：0~6.2~37.4KPa量程5：0~31.1~186.8KPa量程6：0~117~690KPa量程7：0~345~2068KPa量程8：0~1170~6890KPa迁移量：-600~500%阻尼时间：0.2~1.67s敏感元件温度范围：- 40~104℃环境温度：– 29~93℃相对湿度：0~100%静压：14.0Mpa输出：4~20mA DC稳压电流：24±1V DC3定期校准1）校准周期校准周期为6个月2）校准仪器标准电流表：0.1级标准压力信号发生器：0.05级稳压电源：24±1V DC三、校验方法及步骤1校准接线1-稳压电源2-电流表3-差压变送器4-标准气动信号发生器2基本误差校准校准不少于5个等分点增加输入信号，使输入信号依次缓慢地停在各个等分点上（不得超过等分点值再返回），读取标准电流表上的数值。
然后，减小输入信号，用同样的方法对仪表进行反向校准。
若误差超过允许值，则调整零点电信器和量程电位器,直到合格为止。
3回程误差校准回程误差校准与指示值基本误差校准同时进行。
即正向与反向校准时，同一被校分度线上标准信号示值之差，取其中最大的值。
如误差超过允许值时，应重新调整零点及量程电位器直到合格为止。
4线性校准变送器的量程和零点校准后，应进行线性度校准。
变送器的线性度校准应不少于全量程的5个等分点。
即0%、25%、50%、75%、100%，其电流表对应的标准分别为4mA、8mA、12mA、16mA、20mA。
校准时如中间基点出现偏差大于0.5%满量程，应通过线性螺钮进行调整，变送器进行线性调整后，应重新校准零点和量程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1151含1751差压变送器维护检修规程
1 概述
此类变送器可用来测量各种介质的差压、液位或压力（微压）等，其工作原理为：被测介质差压通过导压管引入变送器的正、负压室。
当检测部件两侧的正、负压室充满介质时，在其两室间所形成的压力差经膜片与充罐液作用到测量膜片和浮动膜片上，随着外加差压的变化，测量膜片产生与差压成比例的微小位置，测量膜片的作用相当于差动电容的活动电极，它的位置被它两侧对称的固定电极检测出来。
活动电极与固定电极间的静电容量变化经传送部件的运算放大后，输出与被测差压成线性的直流电流信号。
其构成如下：
解调器电流检测器
振荡器电流限流器
电压调整器
电流控制
24V
DC +
-
测量部分测试
电流控制
放大器
振荡控制
放大器
2 主要技术指标
2．1 仪表零部件完整无缺、表体整洁、输出电流指示表刻度清晰、各插件固定牢靠。
输出：4～2mADC，电源：24VDC，无负载变送器可工作在12VDC，最大为45VDC，指示表刻度标尺45mm，精度为2.5级。
最大负迁移为最小调校量程的600%.最大迁移为最小调校量程的500%.
2.2变送器阻尼时间常数在0.2～1.67s间连续可调，综合精度误差为±0.25 级，(含线形变差，重复性)负载电阻：600Ω/24VDC，容许单向过载压力不超过最大工作压力值。
环境温度：-29～+93℃，相对湿度：0～100%。
3检查与校验
3.1检查:
3.1.1 查变送器外壳有无损伤和其它故障，如有及时处理。
看其接插件是否清洁，元器件、零配件、连接件有无缺损和断裂变形、腐蚀密封不良等。
有则更换或修复。
3.1.2 检查差变的导压管、伴热线配置状况、接线及接线螺丝、盒盖密封有无碎裂、缺陷老化等，如有及时处理。
进行绝缘电阻检查时要停电，用500V 兆欧摇表测差变接线端子与外壳绝缘电阻，该阻值＞20M Ω。
3.2 校验
3.2.1 校验连接见下图所示、所需仪器工具为1台标准气动数字压力计0.1级，
气动定值器一个、1台标准电流表0.1级或1台数字万用表(电压档)0.05
级、1个标准250Ω电阻及相应信号导线胶管接头等.
3.2.2 校验步骤
3.2.2.1首先使差变正、负压室接口开放对大气，开电源送电3分钟后，把阻尼置于最小位置，其输出应为
4.00mADC ，若不对打开差变器侧面盖板调零点使之达到要求。
然后给差标准数字压力计 定位器气源 0.14mpa 1151差压变送器 - - + + - 标准电流表 数字万用表
定值器 标准压力表 250Ω 24VDC + - - +
变器加100%输入信号，输出应为20.00mA DC否则，调侧盖板的量程点直到符合要求为止。
上述工作要重复进行使其满足要求为止。
3.2.2.2差变需进行零位迁移时，应对差变相应压力侧加测量初始差压值，调表的零点，使之输出为
4.00mA，若达不到要求，停电源改变迁移插件位置然后供电再进行零点迁移的调整，直到符合要求为止。
3.2.2.3把差变测量范围分为均匀的4分，按0%、25%、50%、75%、100%逐渐加或减输入信号，看其输出是否在
4.00Ma、8.00Ma、12.00Ma、16.00Ma、20.00mADC或1.00V、2.00V、3.00V、4.00V、
5.00VDC并在允许误差范围内.如超差应反复调零和量程,直到达到要求为止.并填好校验记录单.
3.2.3线性与阻压调整(此项工作厂家在出厂前已调好,一般不作)
3.2.3.1 加输入信号到量程的50%,记下此时差变输出理论值与实际值间的偏差值.用6乘量程下限系数再乘偏差值.即:量程下降系数=最大允许误差/调校量程输入满量程的差压信号，调标有“L”的线性微调器。
如为负偏差，则在满量程输出在加上这个值，如为正偏差，则从满量程中减这个值。
最后再重调量程和零点即可。
3.2.3.2 卸电路板侧盖，调标有“D”的阻尼器，使其时间常
数达最佳。
4 使用和维护
4.1 使用
4.1.1 差变启用前，应作好检查和准备工作，需加隔离液的应加好，把阻尼调到最佳位置。
并排除正、负压室气泡。
对于测液位并具有迁移机构的差变，则关闭平衡阀（加隔离液前）调好迁移量，确保输出符合要求。
4.1.2在确认差变安装正确，试压无漏点的状态下，投测流量标表的时，先开一道阀再开三阀组平衡阀，然后开正压室阀关闭平衡阀，最后开负压室阀，表便被投运。
4.2 维护
4.2.1 定期对变送器巡检，观察外观及运况，校检零点并与装置大修同步进行检修，对测量含冷凝液的气体或含污垢液体的差变要定期排污并保持其周围环境清洁。
4.2.2 检查表的引压管，一、二道阀和接头有无泄露，伴热保温状况怎样。
防止隔离液冻、凝和汽化。
在停用表时，必须关闭一道阀，若引蒸汽吹扫需要先关差变正、负压室的二道阀，防止蒸汽进入表里造成损坏。
4.2.3常见故障及处理方法见下表。
