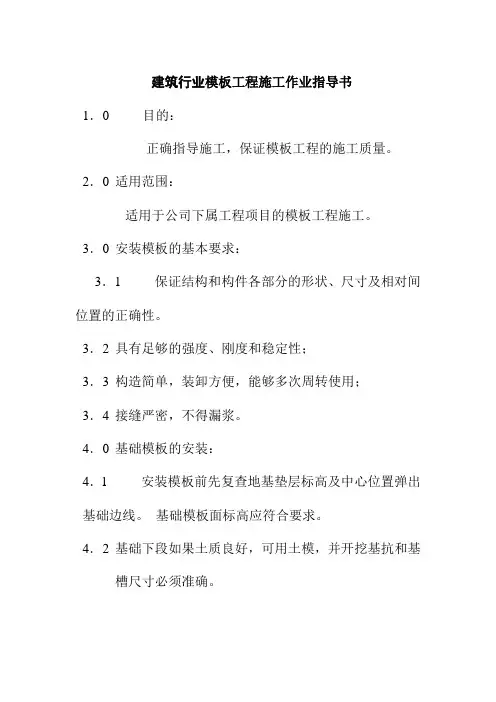

模板工程在施工前,应对模板支撑系统进行设计,并进行计算,画出支撑节点。

一、模板类型

1.1拆装式模板

一种为一般拆装式模板,即现配模板;另一种为定型模板(木定型模板和钢定型模板),这种模板系工厂生产的各种不同规格的模板板块,由卡具和支承系统进行安装。

1.2提升式模板

即通常所称为滑动模板,这种模板能通过系统,间隔地沿竖向向上移动。

1.3固定式模板

这类模板有土胎膜、砖胎膜和利用混凝土构件作模板等。

1.4其他

有平板式模板(模板能间隔地沿水平方向移动者)混凝土模壳(混凝土浇灌后,模板即成为混凝土的表面层)和翻转脱模模板等。

二、支模方法及拆模法

2.1柱模板支模法

一般支模法:系用两块长柱头板加两面门子板支模或用四面柱头板支模,柱模外一般隔50-100cm加柱箍一道。

提升模板法:系用两块贴面模板用螺栓连接而成,拆模时,松动两对角螺栓,用人工或提升架将模板提升到上一段,并与已浇捣好的混凝土搭接30cm左右,然后拧紧螺栓,经校正固定后,继续浇捣上段混凝土。

2.2梁模板支模法

梁模板由底板加两侧板组成。梁模板的种类有矩形梁模板、T形梁模板、花篮梁模板、深梁模板和圈梁模板等,梁底的支撑系统一般采用支柱(琵琶撑),桁架和钢管支模。

(1)对花篮梁模板支模,如采用预置楼板支撑法时,在模板及支撑设计时,应考虑其承载能力,使能承受预制楼板重量、混凝土重量及施工荷载。

(2)对梁高在70m以上的深梁模板支撑,由于混凝土侧压力随高度的增加而加大,为防模板向外爆裂及中间膨胀,宣在梁的中间部位用铁丝或铁片穿过横档对拉紧,或用螺栓将两侧模板拉紧。

(3)对圈梁的支模,常采用挑扁担法和倒卡法支模,所谓挑扁担法就是在圈梁底面下一皮砖外,每隔1m留一丁砖孔洞,穿500m×100山木枋作扁担,坚立两模板,用夹条及斜撑支牢;所谓倒卡法就是在圈梁底面下一皮砖的灰缝中,每隔1m嵌入Φ8钢筋一根支承侧模,用钢管或木制卡具卡于侧模上口。

2.3挑檐板支模法

挑檐板模支模,其支柱一般不落地,多采用在下层窗口线上用斜撑支承挑檐部分或采用钢三角支模法,由砖墙承担挑檐重量。对支柱不落地的挑檐板支模,应保证不至发生倾复,因此,应对模板和成型后的挑檐板的倾复进行核算。

2.4墙体模板支模法

有一般支模法和定型模板墙模两种,一般支模法系由侧板、立档、横档、斜撑和水平撑组成模板支设系统;定型模板墙模系由钢木定型板加水平撑及对销螺栓组成模板支设系统。

2.5现场预制混凝土构件模板支模法

常用的有分节脱膜法和构件重叠支模法,所谓分层脱模法,是指沿构件长可设置若干砖墩或方木作固定支点,支点间距2m左右,支点间配制的支模,当混凝土强度达到50%设计强度后拆除;所谓构件重叠支模法,系指将构件平卧重叠浇捣,其他支模法,如土、砖、混凝土、胎膜、地坪底模、翻转模、拉模等,有时也采用。

2.6模板起拱

模板起拱分设计起拱和施工起拱两类,设计起拱:为了保证跨度较大的梁和桁受力架受力合理,避免在使用荷载的作用下,构件产生大的挠度,有时设计也规定了构件的起拱高度,叫设计起拱,设计起拱高度应保留在构件上,使拆模后的起拱高度等于设计要求的起拱高度。

施工起拱:施工中,模板受混凝土自重和施工荷载等外力作用会产生变形,支柱也会产生压缩变形和侧向弯曲变形,地基产生微量沉陷,这些变形加在一起,使浇灌出来的混凝土大梁下垂,也就是产生了挠度,为了使大梁不下垂,一般在支模时,预先使模板中部适当地向上拱起,这就是施工起拱,混凝土浇灌后,施工起拱高度一般与模板相抵消。

为了避免在施工中因为模板支撑经承力压缩下降造成梁底下垂以及抵消外观视差影响,《混凝土结构工程施工验收规范(GB50204-92规定)》,现浇钢筋混凝土梁、板,当跨度等于及大于4m时,模板应起拱,当设计无具体要求时,起拱高度宜为全跨长度的1/1000~3/1000。

多年来,对因模板起拱减少梁的截面高度,用定型钢板做梁的侧模在起拱困难而不起拱,均是不适宜的,解决的办法是将跨中向上起拱改为梁端底模下降,这样的起拱方法既便于支模,又使梁跨中截面尺寸不变。

2.7板、梁、柱模的关系

板模顶到梁模的侧模上,是便于板模和梁侧模各自调整标高梁底模板外面顶梁侧模,是便于梁底起拱和先拆除梁侧模。

柱模在梁断面处留缺口,梁底顶到柱邦上,是便于梁,柱模单独高整标高,且易拆模,当采用定型柱模周转使用,要求先于梁底板拆模时,可在梁口底加梁底垫木,以便于拆除柱模,若在柱模口上加拼条,可使柱模先于板模拆除。

2.8模板的拆除

现浇结构的模板及其支架拆除时混凝土强度,应符合设计要求,当设计无具体要求时,应符合下列规定:

①侧模:在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后,方可拆除。

②底模,在混凝土强度符合下表现定后方可拆除。

结构类型

结构跨度/m

按设计的混凝土强度标准值的百分率计%

板

≤2

50

>2 ≤6

75

>8

100

梁、拱、壳

≤8

75

>6

100

悬臂构件

≤2

75

>2

100

注:本表中设计的混凝土强度标准值,系指与设计混凝土强度等级相应的的混凝土立方体抗压强度标准值。

预制构件模板拆除时混凝土强度,应符合设计要求,当设计无具体要求时,应符合下列规定:

①侧模,在混凝土强度能保证构件不变形、棱角完整时,方可拆除。

②芯模或预留孔洞的内模,在混凝土强度能保证构件和孔洞表面不发生坍陷和裂缝后,方可拆除。

③底模,当构件跨度不大于4m时,在混凝土强度符合设计混凝土强度标准值的50%的要求后,方可拆除,当构件跨度大于4m时,在混凝土强度符合设计的混凝土强度标准值的75%的要求后,方可拆除。

预应力混凝土结构构件模板的拆除,除应符合现浇结构模板或预制构件模板拆除的规定外,侧模应在预应力张拉前拆除;底模应在结构件建立预应力后拆除。

已拆除模板及其支架的结构,在混凝土强度符合设计混凝土强度等级要求后,方可承受全部使用荷载,当施工荷载产生的效应比使用荷载的效应更为不利时,必须经过核算,加设临时支撑。拆模时,不得强力震动或硬撬硬砸,应按合理顺利进行拆除,不得大面积同时撬落或控制,对重要承重部位(梁、柱)应拆除侧模检查混凝土无质量问题后方可继续拆除承重模板。

注意事项:上下层模板的支柱,一般应安装在一条坚向中心线上,如果这一要求不能实现,则必须保证支柱上荷载能传递到下面的支撑结构上。

支承多层房屋的梁或楼板时,如果下层梁或楼板的混凝土尚未获得足够的强度或因故需提前拆除下层或楼板传来的荷载时,应选用减轻荷重的模板支承结构:例如悬吊式模板(利用梁的劲性钢筋悬吊模板)、桁架支模等。

2.9模板安装应注意的事项

(1)坚向模板和支架的支承部分,当安装在基土上时应加设垫板,且基土必须坚实并有排水措施,对湿陷性黄土,尚必须有防水措施;对冻胀性拦土,尚必须有防冻融措施。

(2)模板及其支架在安装过程中,必须设置防倾置的临时固定设施。

(3)现浇多层房屋和构筑物,应采取分段支模的方法,安装上层模板及其支架应符合下列规定:

①下层楼板应具有承受上层荷载的承载能力或加设支架支撑;

②上层支架的立柱应对准下层支架的立柱,并铺设垫板;

③当采用悬吊模板、桁架支模方法时,其支撑结构的承载能力和刚度必需符合要求。
