机械加工精度
机械加工精度
桌面、黑板
机床、机器的外观尺寸要求低，但是表面很 光滑
手把、标牌 ————抛光 镀上一层
尺寸精度在什么情况下要求？ 在配合尺寸上要求严格
机械加工精度是加工质量的重要组成 部分，无论是大批大量生产还是单件小批 生产，分析加工精度对保证质量、提高生 产率和降低成本都有重大意义，特别是对 大批大量生产，一旦产生质量问题，所造 成的损失是十分惊人的
工艺系统受力变形对加工精度的影响
刚度的概念
• 刚度是物体受力后抵抗外力的能力，也就是 物体在受力方向上产生单位弹性变形所需要的 力
柔度
是物体受单位力时在受力方向的变形， 它是刚度的倒数
瞬时刚度
物体在受力方向上某一个时刻的力变化 与在该方向上产生的变形变化量的比值。
在工艺系统中，往往一个方向的力同时产 生几个方向的变形，如图车刀受力产生几 个方向变形。
①变形曲线是非线性的，有凸形和凹形两种。 可根据曲线求瞬时刚度和平均刚度。
②加载变形曲线与卸载变形曲线不重合，且 不回到起始点。
③多次重复加卸载变形曲线不重合，随着重 复次数的增加，变形曲线逐渐接近。
④单件零件的变形曲线与一个机器或部件的 变形曲线相差很大。
影响工艺系统刚度的因素
（1）接触面的表面质量 接触面间的变形与零件的表面粗糙度、
这种方法在加工时 不再进行试切，生产 率大大提高。但精度 低些。
（1）静调整法
是在不切削的情况下，用对刀块或样件来调整 刀具的位置。
（2）动调整法
动调整法又称尺寸调整法，它是按试切零件进行 调整，直接测量试切零件的尺寸，可以试切一件或 一组零件(2~15件) ，所有试切零件合格，即调整 完毕，可以进行加工。这种方法多用于大批和大量 生产。动调整法由于考虑了加工过程中的影响因素， 其精度比静调整法高。
机械加工的精度
机械加工的精度引言机械加工的精度是评估加工工艺和零件质量的重要指标之一。
精度是指零件与其设计尺寸之间的偏差程度。
在机械加工领域，精度的提高可以直接影响到产品的质量和性能。
因此，了解机械加工的精度对于保证产品质量具有重要意义。
精度的定义精度可以分为几个不同的概念，包括尺寸精度、形状精度和位置精度。
下面分别对这些概念进行探讨。
尺寸精度尺寸精度指的是零件尺寸与其设计尺寸之间的差异。
这个差异可以通过测量零件的尺寸并与设计尺寸进行比较来确定。
尺寸精度通常用公差来表示，即在设计阶段就规定的可接受的尺寸范围。
尺寸精度的提高需要采用更加严格的制造工艺和更加精密的加工设备。
形状精度形状精度是指零件表面形状与其设计形状之间的偏差程度。
形状精度通常涉及到轮廓、直线度、平面度、圆度等各种形状参数。
形状精度对于一些需要与其他零件配合的零件尤其重要，因为形状精度的差异可能会影响到零件的配合性能。
位置精度位置精度是指零件特定特征的相对位置与其设计位置之间的差异。
这个差异可以通过零件的测量和位置分析来确定。
位置精度通常与夹持、定位和加工顺序等因素有关。
位置精度的提高需要更加精细的工艺控制和更加准确的加工设备。
提高精度的方法要提高机械加工的精度，可以采取以下几种方法：1. 选择合适的加工工艺不同的加工工艺对于不同的零件具有不同的适应性。
选择合适的加工工艺可以减少加工误差并提高加工精度。
例如，对于需要加工高精度的零件，可以选择数控加工或激光加工等高精度加工工艺。
2. 优化机床和刀具机床和刀具是机械加工的重要设备。
优化机床和刀具的性能可以提高加工的稳定性和精度。
例如，采用更加刚性和稳定的机床可以减少振动和变形；选择质量优良的刀具可以提高切削质量和加工表面精度。
3. 控制加工参数加工参数的调整对于提高机械加工的精度至关重要。
合理地设置切削速度、进给速度和切削深度等加工参数可以减小加工误差并提高加工质量。
此外，对于一些需要特殊处理的零件，可以采用后处理的方法来进一步提高精度。
机械加工精度名词解释
机械加工精度名词解释
机械加工精度指的是针对零件或工件加工过程中所要求的尺寸、形状、位置、表面粗糙度等方面的精确度。
精度是指实际测得结果与理论值之间的偏差或误差程度，常用的机械加工精度名词包括以下几个：
1. 尺寸精度：指零件加工后尺寸测量值与设计尺寸之间的偏差。
这是表征零件尺寸准确程度的指标，通常用公差表示。
2. 形状精度：指零件加工后形状特征与设计要求之间的偏差。
例如，平整度、圆度、直线度等，用来描述零件表面的平整程度以及曲线、直线等特征的精确程度。
3. 位置精度：指零件加工后特定特征之间的相对位置偏差。
常用的位置精度名词包括平行度、垂直度、同轴度等，用来描述零件特征在空间中的位置关系。
4. 表面粗糙度：指加工后零件表面的光洁程度。
常用参数包括Ra（平均粗糙度）、Rz（Z向平均粗糙度）等，用来描述零件表面的粗糙度。
这些机械加工精度的指标对于确保零件的质量和功能至关重要，能够影响到零件的装配性能和使用寿命。
机械加工精度
机械加工的表面质量是指零件加工后的表面层状态，它是判定零件 质量优劣的重要依据。表面质量主要有以下两方面内容：
1．表面的微观几何特征：即表面粗糙度。 2．表面层物理力学性能：即指表面层加工硬化（冷作硬化）、表面层 金相组织的变化和表面层残余应力三个方面。
一、表面粗糙度的控制
分析
要实现各轴颈不同的表面质量要求，一般需要用车削和磨削的方法。 表面粗糙度值大于或等于Ra1.6μm的表面可采用车削方法作为终加工。 表面粗糙度值小于Ra1.6μm的表面则需采用磨削方法作为终加工。 图中有Ra1.6和 Ra0.4两种表面粗糙度要求，则加工方法应有区别。 零件的表面粗糙度形成机理不同，控制表面粗糙度的措施也不同。
面形状和表面相互位置）与理想几何参数的符合程度。实际几 何参ቤተ መጻሕፍቲ ባይዱ与理想几何参数的符合程度越高，则加工精度越 高，反之，则加工精度越低。
实际几何参数通常指零件加工后通过测量得到的几何参数。
理想几何参数就是当公差值趋于零时的几何参数。
60 0.066 0.020 二、机械加工精度的内容
机械加工精度包括尺寸精度、形状精度和位置 精度。
2．加工误差的构成
五、典型表面的常见加工误差分析
腰鼓形圆柱度误差
马鞍形圆柱度误差
锥形圆柱度误差
直线度误差
直线度误差
圆度误差
圆柱度误差
垂直度误差
平面度误差
第二节 提高加工精度的工艺措施
1.掌握提高加工精度的工艺措施 2.掌握直接减少误差法的加工方法 3.掌握误差补偿与抵消的方法 4.掌握误差转移法的方法 5.了解误差分组的方法 6.了解误差平均法的方法 7.了解就地加工的方法
各种机械加工方法的加工精度
各种机械加工方法的加工精度
机械加工方法是指利用机床和切削工具对金属、合金、塑料等材料进行切削、锻造、焊接、抛光等操作，以达到工件设计尺寸、形状和表面粗糙度要求的一系列工艺过程。
不同的机械加工方法有着不同的加工精度，下面将对常见的几种机械加工方法的加工精度进行详细介绍。
1.车、铣、刨、磨加工：
车、铣、刨、磨加工是最常见的机械加工方法之一，其加工精度通常可达到0.01mm级别。
其中，精度最高的是磨加工，其加工精度可达到0.001mm级别。
而车、铣、刨加工的加工精度相对较低，通常在0.01mm 至0.015mm之间。
2.钻削加工：
钻削加工是通过钻头旋转和轴向进给运动，以及工件的切削超前量来进行的。
其加工精度一般可达到0.02mm级别。
3.线切割加工：
线切割是利用金属丝或者金刚线经过电火花腐蚀加工，从而将工件切割成所需形状的加工方法。
其加工精度可达到0.005mm级别。
4.电火花加工：
电火花加工是利用放电现象进行切削的一种加工方法，其加工精度可达到0.001mm级别。
5.冲压加工：
冲压加工是通过冲床对金属板材进行冲裁、弯曲、深冲等形变加工的方法。
其加工精度一般在0.05mm至0.1mm之间。
6.锻造加工：
锻造加工是通过加热和机械力的作用，改变金属原始形状并获得所需形状的一种加工方法。
其加工精度通常为0.2mm至0.5mm之间。
7.激光加工：
激光加工是利用激光束对工件进行切割、焊接等加工的方法。
其加工精度通常可以达到0.01mm级别。
机械加工精度

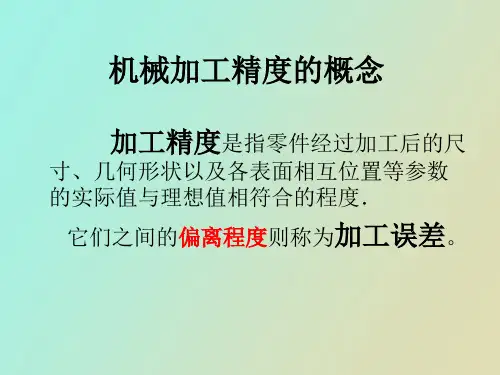

1.零件的加工精度 加工精度是指零件加工后的实际几何参数（尺寸、形状及各表面间的相互位置 等参数）与理想几何参数的符合程度。符合程度越高，加工精度就越高。实际加工 时，由于种种原因，加工后的实际几何参数与理想值总存在一定的偏差，这种偏差 称为加工误差。加工误差的大小从另一方面反映了加工精度的高低。加工误差越小， 加工精度越高。 零件存在一定的加工误差是允许的，只要这些误差在设计规定的公差范围内， 就认为保证了加工精度。 加工精度的具体内容是： （1）尺寸精度。尺寸精度是指零件的直径、长度和表面间距离等尺寸的实际值 和理想值的符合关系 切削过程中，由于各种原始误差的影响，机床、刀具和工件间的正确几何关系遭到破 坏，使工件产生加工误差。下面以外圆车削为例，说明原始误差和加工误差的关系。如 图 8-2 所示，车削时刀尖的正确位置在 A，工件的回转轴线为 O，设某一瞬时由于各种原 始误差的影响，使刀尖位移到 A’，AA’ 即为原始误差δ，它与 OA 间的夹角为 ，由此 导致工件加工后的半径由 R0= OA 变为 R = OA’，故半径上的加工误差△R 为
机械加工精度
2）随机性误差 在同一条件下，连续加工一批工件时，其大小和方向呈无规律变化的加工误差称 为随机性误差，或者称为偶然性误差。材料硬度不均匀、加工余量不均匀、毛坯表面 有缺陷等原因导致切削力变化所造成的误差，内应力重新分布所引起的工件变形、定 位误差以及夹紧力大小不一引起的夹紧误差等，属于随机性误差。 对于不同性质的加工误差问题，可采用不同的方法来解决。
2
R cos
2 R0
图 8-2 原始误差和加工误差的关系
零件的尺寸精度与加工过程中的调整、测量有关，也与刀具的制造和磨损等因素有关。零件 的形状主要依靠刀具和工件作相对成形运动来获得，所以形状精度取决于机床成形运动的精度， 有时也取决于切削刃的形状精度（用成形刀具加工时）。零件的位置精度受机床精度以及工件装夹 方法等因素的影响。加工中的形状误差应小于位置误差，位置误差应小于尺寸误差。
机械加工精度
机械加工精度
1. 获得尺寸精度的方法
(1) (2) (3) (4) 试切法 调整法 定尺寸法 自动控制法
机械加工精度
2. 获得形状精度的方法 （1）轨迹法 （2）成形法 （3）展成法 3. 获得位置精度的方法 （1）根据工件加工过的表面进行找正的 方法； （2）工件的位置精度由夹具来保证。
机械加工精度
机械加工表面质量
四、 影响表面层物理机械性能的因素 １．影响表面层冷作硬化的因素
（1）切削用量 ①切削速度： 随着切削速度的增大，被加工金属塑性变形减小，同时由于 切削温度上升使回复作用加强，因此冷硬程度下降。 ②进给量： 进给量增大使切削厚度增大，切削力增大，工件表面层金属的 塑性变化增大，故冷硬程度增加。 （2）刀具 ①刀具刃口圆弧半径 增大，表面层金属的塑性变形加剧，冷硬程度增大。 ②刀具后刀面磨损宽度VB 增大，刀具后刀面与工作表面摩擦加剧，塑性变 形增大，导致表面层冷硬程度增大。 ③前角增大，可减小加工表面的变形，故冷硬程度减小。刀具后角、主偏角、 副偏角及刀尖圆角半径等对表面层冷硬程度影响不大。 （3）工件材料 工件材料的塑性越大，加工表面层的冷硬程度越严重，碳钢中含碳量越高， 强度越高，其冷硬程度越小。
机械加工精度
4)刀具热变形及对加工精度的影响 （1）刀具连续工作时 （2）刀具间歇工作 ξ（μm）
ξmax
连续切削升温曲线
间断切削升温曲线 冷却曲线
图中 ξ—— 热伸长量； ξmax —— 达到热平衡热伸长量； τ—— 切削时间； τc —— 时间常数（热伸长量为热平 衡热伸长量约63%的时间，常取3～4分钟 ）。
机械加工表面质量
二、 表面质量对零件使用性能的影响 1．表面质量对零件耐磨性的影响
机械加工精度
夹具安装法是指通过夹具保证工件加工表面与定 位基准面之间位置精度的安装方法。这种方法定位迅 速方便，定位精度高且稳定，但专用夹具的制造周期 长，费用高，因此主要用于成批、大量生产。
（3）机床控制法
机床控制法是指利用机床本身所设置的保证相对 位置精度的机构来保证工件位置精度的方法，例如坐 标镗床和数控机床等。
自动控制法生产率高，加工精度稳定，加工柔 性好，能适应多品种生产，是目前机械制造的发展 方向和计算机辅助制造（CAM）的基础。
2．形状精度的获得方法
（1）成形运动法
成形运动法是指使刀具相对于工件作有规律的 切削成形运动，从而获得所要求形状精度的方法， 如2.1节中所介绍的轨迹法、成形法、展成法和相切 法等。成形运动法主要用于加工圆柱面、圆锥面、 平面、球面、回转曲面、螺旋面和齿形面等。
（2）非成形运动法
非成形运动法是指通过对加工表面形状的检测， 由工人对其进行相应的修整加工，以获得所要求形状 精度的方法。非成形运动法生产率较低，但当零件形 状精度要求很高或表面形状比较复杂时，常采用此方 法。
3．位置精度的获得方法
（1）找正安装法
找正是指用工具或仪表根据工件上的有关基准， 找出工件在加工或装配时正确位置的过程。用找正 法安装工件称为找正安装。找正安装可分为划线找 正安装和直接找正安装两种。
试切法的生产率较低，对操作者的技术水平要求 较高，主要用于单件、小批量生产。
（2）调整法
调整法是指预先调整好刀具相对于工件加工 表面的位置，并在加工过程中保持这一位置不产率较高，对操作工的要求不高，但 对调整工的要求较高，主要用于成批、大量生产。
（3）定尺寸刀具法
一、尺寸、形状和位置精度
工件的加工精度包括尺寸精度、形状精度和位 置精度三部分内容。
机械加工精度
机械加工精度机械加工精度是指在机械加工过程中，所能达到的精确度和精度保持稳定的程度。
机械加工精度在现代工业中是至关重要的一个因素，因为现代工业需要高精度零件来保证产品的质量和性能。
机械加工过程中的精度要求取决于工件的大小、工件的形状、加工方式和机床的准确性等因素。
在一些机械加工过程中，精度可高达几微米。
为了达到这样高的精度，机械加工行业需要工程师和技术人员对机床和加工过程做出各种精细的调整。
机械加工精度可以分为三个层次，分别是粗加工、精加工和超精加工。
在粗加工阶段，机床和工具不断切削工件以使其达到粗略的形状和尺寸。
在精加工阶段，机床和工具必须在更精细的水平上操作，以达到更高的精度和更精确的尺寸。
超精加工则是最高的加工精度，需要极其精密的机床和工具，以便达到微观尺度的精度要求。
实际上，无论是哪一层次的加工精度，机械加工者都必须小心谨慎地选择和操作机床和工具，以使加工过程达到最佳效果。
低质量的机床和工具可能会导致工件的尺寸和形状不准确，以及表面有缺陷和瑕疵。
这对生产造成了不利影响，甚至可能影响产品的实用性和安全性。
机械加工精度还取决于加工过程中的气氛和压力。
例如，在高压冲洗和高温环境下，可能会对工件的形状和尺寸产生负面影响。
因此在加工过程中，气氛和压力的控制必须得到重视，以便达到最佳的加工精度和质量。
在机械加工过程中，误差是不可避免的。
误差来源多种多样，包括机床的准确性、工具的磨损、工件材料的变形等。
这些误差可能会导致工件尺寸和形状不准确，从而降低产品的质量和性能。
因此，机械加工精度必须在生产中得到不断的监测和调整，才能保证零件的尺寸和形状的要求。
总之，机械加工精度是生产高质量高品质产品的关键之一。
为了达到高水平的精度和质量，必须对机床和工具进行优化和精细调整，同时还需要避免误差和监测和调整加工过程。
要达到这个目标，我们需要培养出精通机械加工技术的机械加工行业人才，并推动技术的不断创新和进步。
机械加工精度(完整版)
零件的机械加工质量包括零件的机械加工精度
和加工表面质量两方面
3
一、机械加工精度
• 机械加工精度：零件加工后的实际几何
参数（尺寸、形状和表面间的相互位置）
•机械加工误差：加工后零件的实际几何
参数（尺寸、形状和表面间的相互位置） 与理想几何参数的偏离程度。
与理想几何参数的符合程度。
9
2.2 工艺系统的几何精度对加工精度的影响
10
一、加工原理误差
加工原理误差：是指采用了近似的成形运动或近似 的刀刃轮廓代替理论的成形运动或刀刃形状进行 加工而产生的误差。 数控加工原理误差：直线或圆弧插补（功能强、 精度高的机床配B样条插补）近似的成形运动。 展成刀具加工成形表面误差： （1）采用阿基米德蜗杆或法向直廓蜗杆代替渐开 线基本蜗杆而产生的刀刃齿廓形误差 ； （2）由于滚刀刀齿有限，实际上加工出的齿形是 一条由微小折线段组成的曲线，和理论上的光滑 渐开线有差异，从而产生加工原理误差。
41
铰刀的类型
（a）直柄机用铰刀（b）锥柄机用铰刀c）硬质合金锥柄机用铰刀 （d）手用铰刀（e）可调节手用铰刀（f）套式机用铰刀（g）直柄 莫式圆锥铰刀（h）手用1:50锥度铰刀 42
加工槽类铣刀
43
拉刀的类型
44
图3-27 车刀磨损过程
45
11
二、调整误差
工艺系统两种调整方法：试切法和调整法 (1) 试切法 测量误差 机床（微量）进给机构的位移误差（精度） 切削层厚度的影响（试切与正式切削的切削厚 度不同），对精加工影响尤甚 (2) 调整法加工 定程机构的误差 样件或样板的误差 测量有限试件造成的误差（调整尺寸的误差）
14
机械加工精度的相关概念
机械加工精度的相关概念1. 简介机械加工精度是指工件在加工过程中所能达到的尺寸和几何形状的精确程度，也是衡量加工质量的重要指标之一。
机械加工精度的提高可以提高零部件的互换性、可靠性和使用寿命，对提高产品的质量和效益具有重要意义。
2. 加工精度的分类根据加工对象的不同，机械加工精度可以分为整体精度和局部精度两种。
2.1 整体精度整体精度是指整个工件所具备的尺寸和几何形状的精确程度。
在机械加工中，常用的整体精度指标有：•尺寸精度：即工件加工后尺寸与设计尺寸之间的偏差。
常见的尺寸精度表示方法有公差、偏差、界限尺寸等。
•形状精度：描述工件的几何形状特征，如直线度、平面度、圆度、平行度、垂直度等。
•位置精度：描述工件间的位置关系，如平行度、垂直度、同轴度等。
2.2 局部精度局部精度是指工件上某一局部区域的尺寸和形状精度。
在机械加工中，常用的局部精度指标有：•表面粗糙度：描述工件表面的光洁程度，常用的表面粗糙度参数有Ra、Rz等。
•轮廓误差：描述工件轮廓与理论轮廓之间的偏差，常用的轮廓误差参数有最大偏差、最小偏差等。
•合拢误差：描述工件套合尺寸与设计尺寸之间的偏差，常用的合拢误差参数有最大间隙、最小间隙等。
3. 加工精度的影响因素机械加工精度受多种因素的影响，主要包括以下几个方面：3.1 设备精度设备精度是指加工设备本身的精确程度。
设备数控系统的精度、主轴精度、传动系统精度以及位置测量系统的精度等都会影响到加工精度。
3.2 工艺参数工艺参数对加工精度具有重要影响。
如切削速度、进给速度、切削深度等参数的选择会直接影响到工件的精度。
3.3 刀具刃磨刀具刃磨的质量对加工精度影响很大。
刃磨时要注意刃磨角度的控制，刃磨后的刃口应具备良好的切割能力，避免加工出现毛刺、切屑、划痕等问题。
3.4 工件材料工件材料的性能和物理特性也会对加工精度产生影响。
不同材料的切削特性不同，对切削工具的磨损、切削力等都会产生影响。
4. 加工精度的控制方法为了提高机械加工精度，可以采取以下控制方法：4.1 设备检修与校准定期对加工设备进行检修和校准，确保设备处于最佳工作状态。
机械加工精度
误差增大，加工最 低成本不变
加工成本与加工误差之间的关系
一种加工方法介于A、B之间的精度为经济加工精度
6
二、获得加工精度的方法
1.获得尺寸精度的方法 1)试切法 2)调整法 3)定尺寸刀具法 4)自动控制法 2.获得形状精度的方法 1)成形刀具法 2)轨迹法 3)展成法 3.获得位臵精度的方法 1)直接找正法 2)划线找正法 3)夹具定位法
尺寸精度、形状精度和位臵精度三者之间关系
：
通常形状公差限制在位置公差内，而位置误差一般限制 在尺寸公差之内。当尺寸精度要求高时，相应的位置精度、 形状精度也要求高。但形状精度或位置精度要求高时，相应 的尺寸精度不一定要求高，这要根据零件的功能要求来决定。 4
第一节 机械加工精度概述 一、加工精度概念
态下的误差 传动误差 工艺系统受力变形（包括夹紧变形） 工艺系统受热变形 刀具磨损 测量误差 工件残余应力引起的变形
19
原始误差构成
三、影响加工精度的因素(原始误差)
热变形 对刀误差 F 设计基准 夹紧误差
定位误差
菱形销
定位基准 导轨误差
活塞销孔精镗工序中的原始误差
20
三、影响加工精度的因素(原始误差)
误差敏感方向
21
四、研究加工精度的方法
1.通过分析计算或实验、测试等方法
7
1.获得尺寸精度的方法
1)试切法 先试切部分加工表面，测量后，适当调整刀具相 对工件的位臵，再试切，再测量，当被加工尺寸达 到要求后，再切削整个待加工面。
试切
测量
调整车刀
试切法效率低，精度主要取决于工人技术，用于单
件小批生产。
8
1.获得尺寸精度的方法
机械制造工艺学第4章：机械加工精度
第二节 影响加工精度的因素及其分析
工艺系统中的误差是产生零件加工误差的根源，因此把工艺系统的 误差叫做原始误差。
一、加工原理误差 即是在加工中采用了近似的加工运动、近似的刀具轮廓和 近似的加工方法而产生的原始误差。
例如，在车床上车削模数蜗杆，传动关系如图，传动比i可用下式表示
YX
FY K 主轴箱
2
2
则刀具在X处相对于工件法向总位移为
Y机床 YX Y刀架
1 1 FY K刀架 K 主轴箱
1 l X l K 尾座
2 X l
故得机床的刚度
K 机床
FY Y机床
1 1 K刀架 1 K 主轴箱 1 X l X K 尾座 l l
⑶两导轨间有平行度误差 导轨发生扭曲，刀尖相对于工件在水平和垂直两方向上发生偏移，从 而影响加工精度。设垂直于纵向走刀的任意截面内前、后导轨的平行度误 差为δ ，则工件半径变化量Δ R近似等于刀尖的水平位移，即
H R Y B
机床导轨的几何精度还与 使用时的磨损及机床的安装状 况有关。
FY=λ CpapF0.75
毛坯上的最大误差为 坯 a p1 a p 2 ，工件上的最大误差为 工 Y1 Y2 工件在一次走刀后的加工误差为
工 Y1 Y2 FY max FY min K 系统 K 系统 C p a p1 f C p f
则，
0.75 0.75
加工刀具会使加工表面尺寸扩大。
一般刀具加工时，加工表面形状由机床运动精度保证，尺寸由调整决定，刀具的
机械加工精度
机械加工精度一、基本概念机械加工精度：指零件加工后的实际几何参数（尺寸、形状和表面间的互相位置）与理想几何参数的符合程度。
加工误差：指加工后零件的实际几何参数（尺寸、形状和表面间的互相位置）对理想几何参数的偏离程度。
加工原理误差：指采用了近似的成形运动或近似的刀刃轮廓进行加工而产生的误差。
系统误差：在顺序加工一批工件中，其加工误差的大小和方向都保持不变，或者按一定规律变化，统称为系统误差。
随机误差：在顺序加工一批工件中，其加工误差的大小和方向的变化是属于随机性的，称为随机误差。
调整误差：在机械加工的每一个工序中，总是要对工艺系统进行这样或那样的调整工作。
由于调整不可能绝对地准确，因而产生调整误差。
机床误差：A)导轨的导向误差：指机床导轨副的运动件实际运动方向与理想方向的偏差。
B)主轴的回转误差：指主轴实际回转轴线对其理想回转轴线的漂移。
C)传动链的传动误差：指内联系的传动链中首末两端传动元件之间，相对运动的误差。
工艺系统刚度：指工件加工表面在切削力法向分力Fy的作用下，刀具相对工件在该方向上位移y的比值。
误差的敏感方向：对加工精度影响最大的那个方向（即通过刀刃的加工表面的法向）。
二、影响机械加工精度的因素1. 影响机械加工精度的工艺系统几何因素（1）加工原理误差（2）调整误差（3）机床误差（4）夹具的制造误差与磨损（5）刀具的制造误差与磨损2.工艺系统的受力变形（1）工艺系统的刚度（2）机床部件刚度减小工艺系统的受力变形影响的措施：（1）提高工艺系统的刚度：a.合理的结构设计b.提高连接表面的接触刚度c.采用合理的装夹和加工方式（2）减小载荷及其变化3.工艺系统的热变形（1）工件热变形（2）刀具热变形（3）机床热变形减小工艺系统的热变形影响措施：（1）减小热源的发热和隔离热源（2）均衡温度场（3）采用合理的机床部件结构及装配基准（4）加速达到热平衡状态（5）控制环境温度三、保证和提高加工精度的途径1．误差预防（1）合理采用先进工艺与设备（2）直接减少原始误差法（3）转移原始误差发（4）均分原始误差（5）均化原始误差（6）就地加工法2．误差补偿法（1）在线检测（2）偶件自动配磨（3）积极控制起决定作用的误差因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工精度形考作业一、概念1、机械加工精度：答：机械加工精度是指零件在加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度。
2、加工误差：答：加工误差是经加工后的零件的实际几何参数与理想的几何参数偏离程度。
3、原始误差：答：工艺系统中的误差是产生零件加工误差的根源，因此把工艺系统的误差叫做原始误差。
4、加工原理误差答：加工原理误差是在加工中采用近似的成形运动或近似的刀刃轮廓进行加工而产生的误差。
5、机床误差答：机床误差包括机床本身各部件的制造误差、安装误差和使用过程中的磨损。
其中对加工精度影响较大的是机床本身的制造误差，包括主轴回转运动误差、机床导轨误差和机床传动链传动误差。
6、主轴回转误差：答：实际的加工过程中，主轴回转轴心线的位置，在每一个瞬时都是变动着的，即存在运动误差。
主轴回转轴心线运动误差表现为三种形式：径向圆跳动、端面圆跳动和角度摆动。
7、内应力：答：所谓内应力，是指当外部载荷去掉以后，仍残留在工件内部的应力。
8、调整误差答：在机械加工中，由于“机床——夹具——工件——刀具”工艺系统没有调整到正确的位置，而产生的加工误差。
9、误差补偿法：答：误差补偿的方法就是人为地造出一种新的误差去抵消工艺系统中出现的关键性的原始误差。
力求使两者大小相等，方向相反。
10、均分误差法：答：将上道工序的尺寸按误差大小分为n组，使每组工件的误差缩小为原来的1/n，然后按各组调整刀具与工件的相互位置，或采用适当的定位元件以减少上道工序加工误差对本工序加工精度的影响的方法，称为均分误差法。
11、误差复映现象：答：车削一个有圆度误差的毛坯，将刀尖调整到要求的尺寸，在工件每一转过程中，背吃刀量发生变化，当车刀切至毛坯椭圆长轴时为最大背吃刀量ap1，切至椭圆端轴时为最小背吃刀量ap2，其余在椭圆长短轴之间切削，被吃刀量介于ap1与ap2之间。
因此切削力Fy也随背吃刀量ap的变化而变化，由Fymax变到Fymin，引起工艺系统中机床的相应变形为y1和y2，这样就使毛坯的圆度误差复映到加工后的工件表面。
这种现象称“误差复映”。
二、填空1、在机械加工过程中，工艺系统在切削力、夹紧力、重力、传动力、惯性力等外力的作用下会产生相应的变形，使已经调整好的刀具与工件的相对位置发生变化，使工件产生几何形状和尺寸误差。
2、车细长轴时，工件在切削力的作用下产生弹性变形而出现“让刀”现象，加工后使工件产生鼓形的形状误差。
3、在内圆磨床上用横向切入法磨内孔时，由于内圆磨头主轴的弯曲变形，而使工件孔呈锥形。
4、工艺系统在外力作用下所产生的位移变形，其大小取决于外力的大小和系统抵抗外力的能力。
5、系统抵抗变形的能力称为刚度。
工艺系统的刚度是垂直作用于工件加工表面（加工误差敏感方向）的径向切削分力F y与工艺系统在该方向上的变形y之比6、工艺系统由机床、夹具、刀具及工件组成，因此工艺系统受力变形总位移是各组成部分变形位移的叠加7、当知道工艺系统的各组成部分的刚度后，就可求出整个工艺系统的刚度。
8、工艺系统中如果工件刚度相对于机床、夹具、刀具来说比较低，在切削力的作用下，工件由于刚性不足而引起的变形对加工精度的影响就比较大，其最大变形量可按材料力学有关公式估算。
9、外圆车刀在加工表面法线方向上的刚度很大，其变形可以忽略不计。
10、镗直径较小的内孔，刀杆刚度很差，刀杆受力变形对孔加工精度就有很大影响。
刀杆变形也可按材料力学有关公式估算。
11、因夹具一般总是固定在机床上使用，故夹具可视为机床的一部分，不再单独计算受力变形导致工件加工误差。
12、目前主要还是用实验方法来测定机床部件刚度。
13、一台车床刀架部件的实测刚度曲线，实验中历经三次加载、卸载过程。
14、分析实验曲线可知，机床部件变形与载荷不成线性关系。
15、机床部件的实际刚度远比我们按实体估算的要小。
16、一般情况下，表面愈粗糙，表面宏观几何形状误差愈大，实际接触面积愈小，接触刚度愈小。
17、材料硬度高，屈服极限也高，塑性变形就小，接触刚度就大。
18、机床部件在经过多次加载卸载之后，卸载曲线回到了加载曲线的起点D，残留变形不再产生，但此时加载曲线与卸载曲线仍不重合。
其原因在于机床部件受力变形过程中有摩擦力的作用。
19、加载时摩擦力阻止其变形的增加，卸载时摩擦力阻止其变形的减小。
摩擦力总是阻止其变形的变化，这就是机床部件的变形滞后现象。
20、机床部件的变形滞后现象与摩擦力、结构阻尼因素的作用有关。
21、在机床部件中，个别薄弱零件对刚度的影响很大。
内圆磨头的轴就是内圆磨头部件刚度的薄弱环节。
22、机床部件在受力作用时，首先消除零件在受力方向上的间隙。
23、在被加工工件和刀具的刚度很大时，工艺系统的刚度主要取决于机床刚度。
24、工艺系统的刚度在沿工件轴箱的各个位置是不同的，所以加工后工件各个横截面上的直径尺寸也不相同，造成了加工后工件的形状误差（锥形、鼓形、鞍形等）。
25、在加工过程中，由于工件毛坯加工余量或材料硬度的变化，引起切削力和工艺系统受力变形的变化，因而产生工件的尺寸误差和形状误差。
26、在数控机床上，通过测量装置、数控装置和伺服驱动机构，控制刀具相对于工件的位置，从而保证工件的尺寸精度。
27、“误差复映系数”ε定量地反映了毛坯误差经过加工后减少的程度。
28、工艺系统的刚度越高，误差复映系数ε越小，即复映到工件上的误差越小。
29、经过几次进给后，误差复映系数ε降到很小数值，加工误差也就降到允许范围以内了。
30、工件在装夹过程中，如果工件刚度较低或夹紧力方向和施力点选择不当，将引起工件变形。
31、薄壁套筒装在三爪卡盘上镗孔，夹紧后筒孔产生弹性变形，虽然镗出的孔成正圆形，但松开三爪自定卡盘后，薄壁套筒弹性恢复，使孔呈三角棱圆形。
如果加一个开口过渡环，使夹紧力在薄壁套筒外均匀分布，从而减少了工件的夹紧变形。
32、减小工艺系统受力变形的途径：一是提高系统刚度，二是减小载荷及其变化，提高工艺系统中薄弱环节的刚度是最重要的措施。
33、在设计工艺装备时，应尽量减少连接面数目，并注意刚度的匹配，防止有局部低刚度环节出现。
在设计基础件、支承件时，应合理选择零件结构、截面。
34、一般地说，截面积相等时，空心截形比实心截形的刚度高，封闭的截形又比开口的截形好。
35、一般部件的刚度都是接触刚度低于实体零件的刚度，所以提高接触刚度是提高工艺系统刚度的关键。
常用的方法是改善工艺系统主要零件接触面的配合精度，如机床导轨副、锥体与锥孔、顶尖与顶尖孔等配合面采用刮研、研磨，以提高配合表面的形状精度、减少表面粗糙度，使实际接触面增加，从而有效提高接触刚度。
36、提高接触刚度的一个措施是使接触面预加载荷，这样可消除配合面的间隙，增加接触面积，减少受力后的变形量。
此措施常用在各类轴承的调整中。
37、加工细长轴时，如改为反向走刀(从床头向尾座方向进给)，使工件从原来的轴向受压变为轴向受拉，可提高工件的刚度。
38、增加辅助支承是提高工件刚度的常用方法。
例如，加工细长轴时采用中心架或跟刀架。
39、将毛坯分组，使一次调整中加工的毛坯余量比较均匀，就能减少切削力的变化，使复映误差减少。
40、由于工艺系统热源分布的不均匀性以及各环节结构和材料的不同，使工艺系统各部分所产生的热变形即复杂又不均匀，从而破坏了刀具与工件之间正确的相对位置关系和相对运动关系。
41、工艺系统热变形对精加工影响较大。
据统计，在精加工中，由于热变形引起的加工误差占总加工误差的40%～70%；在大型零件加工中，热变形对加工精度的影响也十分显著；在自动化加工中，热变形导致加工精度不断变化。
42、内部热源主要包括:来自切削过程的切削热，它以不同的比例传给工件、刀具、切屑及周围的介质。
另一种是摩擦热，它来自机床中各运动副和动力源，如高速运动导轨副、齿轮副、丝杠螺母副、蜗轮蜗杆副、摩擦离合器、电动机等。
43、外部热源主要来自外部环境，如气温、阳光、取暖设备、灯光、人体等。
44、工件的热变形，是由切削热引起的，热变形的情况与加工方法和受热是否均匀有关，在车、磨外圆时工件均匀受热而产生热伸长。
45、当工件能够自由伸长时，工件的热变形主要影响尺寸精度，否则工件还会产生圆柱度误差。
加工螺纹时产生螺距误差。
46、当工件进行铣、刨、磨等平面的加工时，工件单侧受热，上下表面温升不等，从而导致工件向上凸起，中间切去的材料较多，冷却后被加工表面呈凹形。
因此必须减小温差，减少切削热的传入。
47、使刀具产生热变形的热源主要是切削热。
加工大型零件，刀具热变形往往造成几何形状误差。
如车削长轴时，可能由于刀具热伸长而产生锥体。
48、减少刀具热变形对加工精度的影响的措施有：减小刀具伸出长度；改善散热条件；改进刀具角度减小切削热；合理选用切削用量以及加工时加冷却液使刀具得到充分冷却等。
49、磨床的热变形对加工精度影响较大，一般外圆磨床的主要热源是砂轮主轴的摩擦热及液压系统的发热；而车、铣、钻、镗等机床的主要热源则是主轴箱。
主轴向轴承的摩擦热以及主轴箱中油的发热导致主轴箱及与它相连部分的床身温度升高。
50、机床运转一定时间后，各部件达到热平衡状态，变形趋于稳定。
但在此之前机床的几何精度变化不定，因此，精密加工应在机床处于热平衡状态之后进行。
51、一般车床、磨床的热平衡约需4—6小时。
为了缩短这一时间，通常有两种办法，一是让机床高速空运转，使其迅速达到热平衡；二是在机床上设置可控制的热源，来给机床局部加热，使其较快达到热平衡状态，并保持机床在整个加工过程中热平衡状态稳定。
此外，控制环境温度、改进机床结构等方法，也是控制机床热变形的有效途径。
52、在冷、热加工中，金属内部相邻的宏观或微观的组织发生了不均匀的体积变化而产生内应力。
具有内应力的零件，其内部组织有强烈的倾向要恢复到一个稳定的没有内应力的状态。
在这一过程中，工件的形状逐渐变化（如翘曲变形），从而丧失其原有精度。
53、在铸、锻、焊及热处理等毛坯热加工中由于毛坯各部分受热不均匀或冷却速度不等，以及金相组织的转变都会引起金属不均匀的体积变化，从而在其内部产生较大的内应力。
54、工件经冷校直后内部产生残余应力，处于不稳定状态，若再进行切削加工，工件将重新产生弯曲变形。
55、在切削加工形成的力和热的作用下，使被加工表面产生塑性变形，也能引起内应力，并在加工后引起工件变形。
56、对于铸、锻、焊接件，常进行退火、正火或人工时效处理，以后再进行机械加工。
对重要零件，在粗加工和半精加工后还要进行相应热处理使消除力，以消除毛坯制造及加工中的内应力。
57、对精密零件粗精加工应分开；大型零件，由于粗、精加工一般安排在一个工序内进行，故粗加工后先将工件松开，使其自由变形，再以较小夹紧力夹紧工件进行精加工。
58、在半自动、自动机床和自动线上，广泛应用行程挡块、靠模及凸轮等机构来保证加工精度。
