给水回热加热系统

㈣蒸汽冷却器
1．原因：
用增加对应加热器的出口受热面（即装
设蒸汽冷却器）来提高加热器出口水温或整 个回路的出口水温，将提高 i 。
2．类型：
①内置式：
与加热器本体合成一体， 节约钢材和投资，但只提高本 级出口水温，回热经济性i 较小。
②外置式： 具有独立的加热器外壳，钢材和投资 较大，但布置灵活，既可↓本级 t ，又↑ t fw ，↓ q0 ，↑ t 。
热力系统图： 用来反映火电厂热
力系统的图。
Ⅱ.分类
按范围：
⑴全厂：以汽轮机回热系统为核心，将锅 炉、汽轮机和其它所有局部热力 系统有机组合而成的。 ⑵局部：
①主要热力设备（汽轮机本体、锅炉本体） ②各种局部功能（主蒸汽、给水回热、主凝 结水、供热、抽空气、冷却水等）
按用途：
⑴原则性：是一种原理图，主要用来反映某一 工况下系统的安全经济性及系统的 主要特征（采用的主辅设备、系统 型式等）。
①混合式
缺点：被加热水的压力最终将与抽汽压力一 致。为了使水能流动到锅炉，每个混合式加 热器后都必须配置水泵。 为防止输送饱和水的水泵汽蚀，水泵应有正 的吸入水头（即该加热器要高位布置），还 需有备用泵。这些都使厂房布置复杂化，投 资和土建费用增加，安全可靠性降低。
②表面式
优点：系统简单，运行可靠，投资少。
。
逐级自流式
疏水泵
作功能力法
关注不同疏水方法对回热过程拥损的影响
逐级自流方式
加装疏水冷却器
疏水泵式
说明：
①疏水泵热经济性好，但系统复杂，投资大， 可靠性低；逐级自流式系统简单可靠，投资 小，运行维护费用低。
②大型机组一般只在最后一个加热器上采用疏 水泵，以减少大量疏水汇入凝汽器，增加冷 源热损失。
缺点：有端差，热经济性较差。
2.面式加热器的类型及其结构特点
①类型：立式、卧式（还有倒立面式加热器）。 立式：占地面积小，便于安装和检修。 卧式：换热效果好，热经济性高于立式，易 于布置过热段和疏水冷却段，布置上 可利用放置的高低来解决低负荷时疏 水逐级自流压差动力减小的问题。
②结构：
分两部分：汽侧和水侧。 汽侧压力＜＜水侧压力
特点：
结构简单，但不可实现远程和人为控制。
多用于压力稍高的低压加热 器，或小机组的高压加热器。
3．疏水调节阀
由一套水位控制操作系统来操纵，常用的有 电动、气动控制系统。 工作原理：
水 水位计 差压变送器 比例积分单元 操作单元
电动执行机构 调节阀操作
4．新型水位控制器
㈢高压加热器的水侧旁路保护装置
利用相邻加热器的汽侧压差；高加 最后汇入除氧器，低加汇入凝汽器或热 井。
⑵采用疏水泵
将疏水打入该加热器出口水流中；混 合温差小，附加冷源损失小。如图4-10c
2.热经济性
逐级自流式最差，疏水泵式最佳。
分析原因
热量法
着眼于不同疏水收集方式对低 压回热抽汽的利用程度（即对 回热作功比 X r ）的影响
回热加热器是利用汽轮机抽汽加热进入锅 炉的给水，从而提高热力循环效率的换热 设备。
型式选型
按传热方式分：混合式（接触式）和表面式。 按布置方式分：卧式和立式 按水侧压力分：高压加热器和低压加热器
高加
低加
①混合式
优点：汽水直接接触，端差为零，能将给水 加热到蒸汽压力下的饱和温度，热经济性较 好，无金属传热面，构造简单，在金属耗量、 投资、制造及汇集各种汽、水流的方面有优 越性。

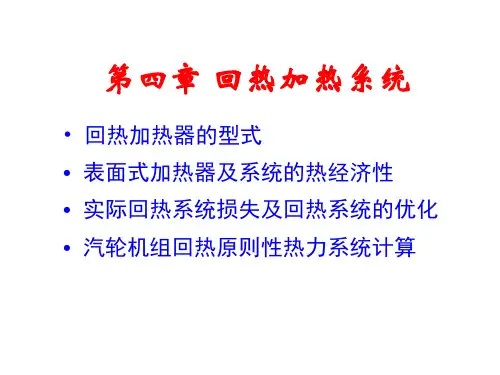

第四章 给水回热加热系统
本章主要内容：
热力系统的概念、分类；回热加 热器的类别、结构、特性及其连接方 式；分析回热系统对热经济性的影响； 简单介绍一下回热原则性热力系统的 计算（原理、方法、步骤），回热加 热器的运行。
§4-1热力系统的概念和分类
Ⅰ.概念
热力系统：
火电厂实现热功转换热力部分 的工艺系统。它通过热力管道及阀 门将各主、辅热力设备联接起来， 在各种工况下能安全、经济、连续 地将燃料的能量转换成机械能最终 变为电能。
本课程分别讨论给水回热加热系 统、给水除氧系统、供热系统、主蒸 汽系统、旁路系统、主给水系统等。 最后讲全面性热力系统。
§4-2 回热（机组）原则性热力系统
回热可提高热经济性，回热系统是全厂热 力系统的核心。机组的热经济性由蒸汽参 数、机组类型和回热系统的选择三者来共 同决定。
回热加热器的类型
③疏水最后汇于热井比流入凝汽器热经济性略 高，但要注意凝结水泵的汽蚀问题。
㈡面式加热器的疏水设备选择
1．水封管
利用U形管中水柱高度来平衡加热器间压差。
特点：
无转动机械部分，结构简单，维护 方便，占地大，需挖深坑放置。
多用于低压加热器。
2．浮子式疏水器
与水箱类似，由浮子、滑阀及其连接的 一套转动连杆机构组成。浮子随加热器壳侧 水位上下浮动，通过传动连杆启用疏水阀， 实现水位调节。
③面式加热器管束的形式：
U型、折型、螺旋型。 按加热水的引入和引出方式分为： 水室结构、联箱结构。 折型
U型
螺旋型
◆ U型管板式加热器： 特点： 结构简单，外形尺寸小，管径大→水阻小； 缺点：
管板厚，厚管板与薄管壁的连接工艺要求高， 对温度变化敏感，运行操作要求严格。
多用于低压加热器。
◆ 联箱结构加热器： 优点： 管束膨胀柔软性好，避免了管束与 厚板连接的工艺难点，对温度变化不敏 感，局部热应力小、安全可靠性高； 缺点： 外形尺寸大，水阻大，管子损坏后堵管 困难。
原则性热力系统图上不应有反映其他工况的设备及管件，以 及所有与目 的无关的阀门，相同的设备也只需画一个来代表。对 反映系统主要特点 的各种功能的原则性热力系统图，次要的支管 线及阀门包括不同 工况下的所有系统，以反映该系统 的安全可靠性、经济性和灵活性。
对不同范围的热力系统，都有其相 应的原则性和全面性热力系统图。
适用于大机组的高压加热器。
3.混合式低压加热器结构
类型：
用淋水盘的细流式、压力喷雾的水 滴式、水膜式。 水可被加热到蒸汽压力下的饱和温度 （一般欠1℃左右）。若除氧须加鼓泡 装置（利用在水中引入比加热器压力高 的疏水或其他汽源）。
二.面式加热器的连接方式
㈠面式加热器疏水方式的选择
目的：减少工质的损失。 1.收集方式 ⑴逐级自流式：
