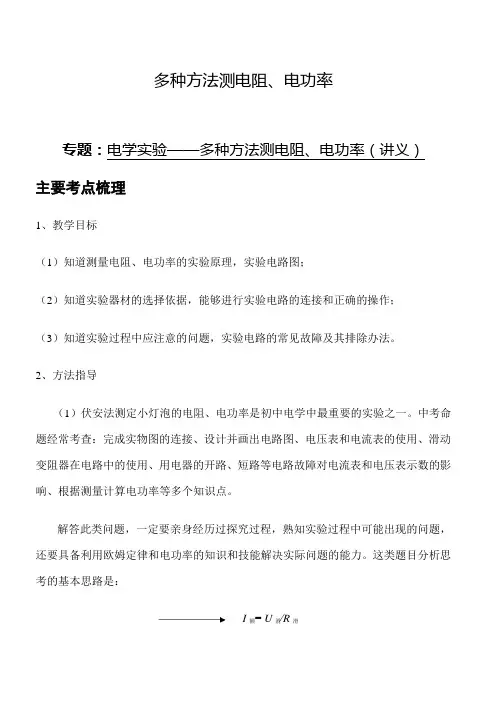

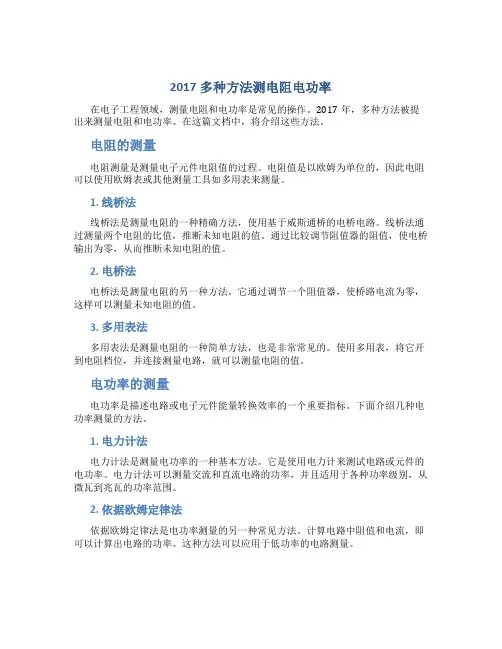

暑期辅导专题三 多种方法测电阻、电功率
测量电阻的特殊方法
测量电阻的特殊方法
1. 电桥法：利用电桥平衡原理，通过比较未知电阻和已知电阻的电势差或电流大小，求得未知电阻的值。
2. 伏安法：利用欧姆定律，测量电流和电压，通过计算得到电阻的值。
3. 电流感应法：利用电流变化对电阻的影响，通过改变电路中的电流大小，测量电阻的变化来计算电阻值。
4. 热敏电阻法：利用物质的温度变化对电阻的影响，通过测量材料温度和电阻大小的变化来计算电阻的值。
5. 声波阻抗法：利用声波对电阻的影响，通过测量声波在材料中传递的速度和材料密度来计算电阻值。
测电阻的方法
测电阻的方法
电阻是电学中的重要参数，它是用来限制电流流动的元件，也是电路中常见的
元件之一。在实际的电路应用中，我们经常需要测量电阻的数值，以便确保电路的正常工作。那么，如何准确地测量电阻的数值呢？下面将介绍几种常见的测电阻的方法。
1. 用万用表测量电阻。
万用表是一种常用的电工仪器，它可以测量电阻、电压、电流等参数。测量电
阻时，首先将待测电阻与万用表的两个探针连接，然后选择电阻测量档位，读取显示屏上的数值即可得到电阻的大小。需要注意的是，在测量电阻时，要确保待测电阻处于断电状态，以免影响测量结果。
2. 用桥式电路测量电阻。
桥式电路是一种常用的精密测量电阻的方法，它可以消除电源电压对测量结果
的影响，提高测量的精度。桥式电路由电阻、电容、电感等元件组成，通过调节电桥平衡，可以得到待测电阻的准确数值。桥式电路测量电阻的原理比较复杂，需要一定的电路知识和实践经验。
3. 用示波器测量电阻。
示波器是一种常用的电子测量仪器，它可以显示电压随时间的变化情况。在测
量电阻时，可以将示波器连接到待测电阻上，通过观察示波器屏幕上的波形，可以得到电阻的数值。需要注意的是，示波器测量电阻的原理是利用待测电阻和示波器内部的电阻、电容等元件组成的电路，因此在测量时要注意电路的影响。
4. 用数字电桥测量电阻。
数字电桥是一种高精度的测量仪器，它可以通过数字显示电阻的数值，具有测
量精度高、操作简便等优点。在测量电阻时，只需要将待测电阻连接到数字电桥上，
然后按照操作说明进行操作，即可得到电阻的准确数值。需要注意的是，数字电桥在测量时要注意环境温度、湿度等因素的影响，以确保测量结果的准确性。
初中特殊方法测量电阻、电功率(专题)
初中特殊方法测量电阻、电功率(专题)
特殊方法测量电阻、电功率
一、无滑动变阻器的实验设计
1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0，测量未知电
阻Rx阻值，图8中可实现测量R阻值的正确电路图是
2.某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R
，测量未知电阻Rx阻值，如图
中可实现测量R
x
阻值的正确电路图是（）
3.某同学在没有电压表的情况下，只利用电流表和
已知阻值的定值电阻R
0，测量未知电阻R
x
阻值，图中
可实现测量R
x
阻值的正确电路图是（）
4.如图所示，几个同学在只有电流表或电压表时，
利用一个已知阻值的电阻R
设计了四个测未知电阻
R
x
的电路，其中不可行的是（）
（3）写出待测电阻R x的表达式（用已知量和测量量表示）。
7.15中考24.（6分）某同学要测出一个电压约为40V 的电压电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0-15V）;四个阻值已知的电
阻，分别为R
1(100Ω)、R
2
(150Ω)、R
3
(200Ω)、和R4(4k
Ω)；一个开关及若干导线，请合理选择器材，设计一个实验精确测出电压电压。要求：
（1）画出实验电路图
（2）写出实验步骤及所需测量的物理量
（3）写出电源电压的表达式（用已知量和测量量表示）
8.（2017中考）24．现有一个阻值为20 Ω 的定值电阻R0，一个电压约为 15 V 的电源，一个量程为 0～1 A 的电流表，一个单刀双掷开关及导线若干。请你利用上述器材设计实验，测出约为 10 Ω的未知电阻Rx的阻值。要求：
测量电功率的几种特殊方法
测量电功率的几种特殊方法
1.电流、电压和功率因数测量法
这是最常见和最基本的测量电功率的方法之一、通过测量电路中的电流和电压，可以计算出功率。对于交流电路，还需要测量功率因数。这种方法的主要优点是简单易行，不需要特殊的设备和复杂的计算。但是，对于非线性负载和功率因数敏感的应用，可能会导致测量误差。
2.瞬时功率测量法
瞬时功率测量法通过测量电流和电压的瞬时值来计算功率。这种方法特别适用于波动较大的非稳态负载。它使用快速采样的传感器来捕获瞬时电流和电压，并对它们进行数学处理以获得功率。瞬时功率测量法可以提供更准确的结果，但需要更复杂的数据处理和计算。
3.有源功率测量法
有源功率测量法通过使用专门的电力负载测量仪器来直接测量功率。这些测量仪器通常具有高分辨率和高精度，可以提供更准确的结果。有源功率测量法适用于需要精确测量的应用，例如实验室测量、精密仪器校准等。
4.无功功率测量法
无功功率是交流电流或电压中产生的无功能量。测量无功功率可以帮助判断电力系统的功率因数、电力质量等状况。无功功率通常测量的方式是通过测量电流和电压的相角差。根据应用和测量要求的不同，可以使用不同的无功功率测量方法，包括电阻及电容抗（容易测量）、正弦上、下限分析等。
5.谐波功率测量法
谐波功率测量是测量非线性或谐波电流负载中不同频率上产生的功率。谐波功率测量需要使用专用的谐波分析仪器来测量各个谐波分量的功率，
并将它们相加以得到总功率。这对于评估谐波滤波器的性能以及检测系统
中的谐波问题非常有用。
总结起来，测量电功率的特殊方法包括电流、电压和功率因数测量法、瞬时功率测量法、有源功率测量法、无功功率测量法和谐波功率测量法。
伏安法测电阻和小灯泡功率专题复习
课题：伏安法测电阻和小灯泡功率专题复习
教学目标：
1、知识与技能：
（1）、进一步领会欧姆定律的应用。
（2）、学会运用串联电路的特点解决实际问题。
（3）、通过对伏安法测电阻和小灯泡电功率实验的复习，加深对实验的认识，为以后解此类
题型找出规律。
2、过程与方法：
（1）、通过小组讨论和提问相结合的方法复习伏安法测电阻和小灯泡电功率实验的原理、器材、电路图。
（2）例举近年来中考中出现的相关试题，进行针对性的复习。
3、情感态度与价值观：
（1）、培养学生的参与意识与合作精神
（2）、养学生主动探究、提高学生发现问题、解决问题的能力。
（3）、全面提高学生的科学素养和实践能力
教学重点：串联电路的特点和欧姆定律的应用。
教学难点：电阻或小灯、滑动变阻器和电源三者之间电压、电流和电阻的关系。
课时安排：1课时
教学过程：
一、复习以往用电流表、电压表测定值电阻和小灯泡功率实验当原理、所需的器材和电路图以及二者的相同和不同之处？
1、伏安法测电阻
(1)、原理：R=U/I (2)、提问实验所需实验器材
(3)、请学生画电路图(黑板上) (4)、给出器材――请学生连接实物图(多媒体)
2、用电流表、电压表测小灯泡电功率
(1)、原理：P=UI (2)、提问实验所需实验器材
(3)、略----请学生画电路图(黑板上) (4)、略----给出器材――请学生连接实物图(多媒体)
3、比较二实验中实验方法和滑动变阻器的作用以及不同之处？
（1） 测电阻通过改变变阻器的电阻改变电路中的电流，从而实现多次测量电阻求平均值的目的。
（2） 测小灯功率中变阻器作用是调节小灯两端的电压，使其能正常发光，以此测得电流。
测量电阻的常用方法
测量电阻的常用方法
测量电阻是电工和电子工程师常常需要进行的一项工作。电阻是电路中的关键元件之一，用于限制电流流过的路径，保护其他元件免受过大的电流损坏。在电子设备的设计、维修和故障排除过程中，准确测量电阻是必不可少的。
常见的测量电阻的方法有以下几种：
1. 俩线法：这是最简单、最常用的电阻测量方法。只需将电阻表的两个测试引线连接到待测电阻的两端，读取电阻表上的数值即可。这种方法适用于大多数情况下，但在测量较小的电阻值时，电阻表的内阻会对测量结果产生影响，需要注意这一点。
2. 四线法：四线法是一种更精确的电阻测量方法，它能够消除测试引线的电阻对测量结果的影响。该方法利用两对测试引线，一对用于施加电流，另一对用于测量电压。通过测量电流和电压的比值，可以得到准确的电阻值。四线法常用于测量较小的电阻值，以及对精度要求较高的测量。
3. 桥式法：桥式法是一种利用电桥原理来测量电阻的方法。电桥是由四个电阻和一个电源组成的电路，通过调节不同的电阻值，使得电桥平衡，即电桥的两个对角线上的电压相等。根据电桥平衡的条件，可以计算出待测电阻的值。桥式法适用于测量较小的电阻值，
且对精度要求较高的情况。
4. 数字万用表：数字万用表是一种多功能的测试仪器，可以用于测量电阻、电压、电流等多种参数。它通常具有自动量程切换、高精度和易于读数的特点。使用数字万用表测量电阻时，只需将测试引线连接到待测电阻的两端，读取显示屏上的数值即可。数字万用表广泛应用于电子维修、电路设计和科学实验等领域。
除了以上常用的测量方法，还有一些特殊情况下的电阻测量方法，如使用交流电源测量电阻、利用示波器测量电阻等。这些方法在特定的应用场景下有其独特的优势和适用性。
物理人教版九年级全册伏安法测电阻、电功率实验专题复习
C P D
A
B
S A
讨论：
（1）本实验中滑动变阻器的作用？
（2）由以上的实验现象可知：
当U实=U额时， P实 P额，灯泡。
3.在“测量额定电压为2.5V小灯泡的电阻”的实验中，
1）连好电路后，闭合开关S，小明发现灯泡不发光，电流表的示数为零，电压表的示数为3V，产生故障的原因可能是下列的哪几种情况
（填写序号） A灯泡短路 B灯泡的灯丝断了
C灯泡的灯座接触不良 D电压表的正、负接线柱接反2）排除故障后闭合开关，电压表指针如图所示，为测出2.5V小灯泡正常发光时的电阻，滑动变阻器滑片P应向端移动（选填“A或B”）。
实验滑动变阻器的作用多次测量的目的伏安法测定值电阻①、保护电路②、改变定值电
阻（或灯泡）两端的电压和流过
伏安法测灯泡电阻
它的电流多次测量。
伏安法测灯泡电功率
测量电阻常用的6种方法
测量电阻常用的6种方法
一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。在实验中需要选择合适的电压表和电流表，并正确连线。例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和
滑动变阻器R1最大阻值为10Ω，最大电流为2A。为了获得
更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。
二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。在实验中，可以使用已知内阻的电压表代替电流表。例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压
表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。此外，还需要定值电阻R和滑动变阻
器R，以及一个单刀单掷开关S和若干导线。在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。
的并联电路使用。所以选择的电表是A
1
2)实验原理图如下图所示：
3)根据安安法测电阻的公式，可得到测量R x
的表达式为：
R
x
U
1
R＋r
1
I
2
r
2
I
1
I
2
R
本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。
伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。为了保证电表读数不得小于量程的三分之一，电表应选择A、B。
半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。
测电阻的方法
测电阻的方法
电阻是电路中常见的基本元件之一，用于限制电流的流动。测试电阻的方法有很多种，下面将介绍几种常用的方法。
1. 串联法：将待测电阻与一个已知电阻串联连接，然后将这两个电阻连接到一个电源上。测量电路中的总电阻和已知电阻的电压降，通过欧姆定律可以求得待测电阻的电阻值。
2. 并联法：将待测电阻与一个已知电阻并联连接，然后将这两个电阻连接到一个电源上。测量电路中的总电流和已知电阻上的电压，通过欧姆定律可以求得待测电阻的电阻值。
3. 桥法：利用维尔斯通电桥原理进行电阻测量。将待测电阻与已知电阻、电源和电压表连接成一个维尔斯通电桥电路，通过调节已知电阻的值或改变电压源的输出电压，使桥路平衡，即电流为零。此时可以得到待测电阻与已知电阻之间的关系，从而计算出待测电阻的阻值。
4. 示波器法：利用示波器测量电阻。将一个已知电压施加在待测电阻上，测量通过电阻的电流。然后通过示波器上显示的电压和电流波形，可以计算出待测电阻的阻值。
需要注意的是，在测试电阻时应该选择适当的测量范围，避免测量值超出测量仪器的量程。同时，要注意对电路的连接是否牢固，以及测量仪器的准确性和精度。
测量电阻和额定功率的几种方法
测量电阻的几种方法
伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。
一、伏安法
例1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个
电阻器R的阻值.
解：1. 按图所示电路图连接实验电路；
2. 闭合开关，三次改变滑动变阻器R′的值，分别读出两个电表的示数；
3. 算出三次R的值，求平均值R=(R1+R2+R3)/3。
评价：可多次测量求平均值，以减小测量误差
“伏安法”测电阻中常见的电路故障
1．电流表．电压表都没有读数——断路2．电流表或电压表读数时指针偏大——量程选小3．电流表或电压表读数时指针偏小——量程选大4．电流表或电压表指针反偏——正负接线柱接反5．电流表读数突然变大，电压表读数为0——待测电阻短路
6．电流表读数突然为0，电压表读数等于电源电压(明显偏转)——待测电阻断路
7．无论如何移动滑片，灯的亮度不变，且很亮——滑动变阻器接两个上接线柱
8．无论如何移动滑片，灯的亮度不变，且很暗——滑动变阻器接两个下接线柱
9．移动滑片,电流表示数变大而电压表示数变小——电压表接在滑动变阻器的两端
二. 分压法（伏阻法）
（一）电压表和定值电阻替代法
例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个开关，一个电压表，一个已知阻值的电阻器R0和几根导线，如何测出R的阻值吗？写出实验操作和电阻R最后表达式
特殊方法测电阻、测功率
（1）器材：电源、电压表、开关、定值电阻R0、待测电阻、若干导线。
电路图：
步骤：①按电路图接好电路； ②闭合开关，读出电压表的示数为U 1；
③断开开关，读出电压表的示数为U 2。
数学表达式：Rx=2
21U U -U R 0 （2）器材：电源、电压表、单刀双掷开关、定值电阻R 0、待测电阻、若干导线。
电路图：
步骤：①按电路图接好电路； ②开关与1闭合，读出电压表的示数为U 1； ③开关与2闭合，读出电压表的示数为U 2。
数学表达式：Rx=2
12U -U U R 0 （3）器材：电源、电压表、开关、滑动变阻器（R 0）、待测电阻、若干导线。 电路图：
步骤：①按电路图接好电路；②闭合开关，把滑片移至最左端，读出电压表的示数为U 1；
③闭合开关，把滑片移至最右端，读出电压表的示数为U 2。
数学表达式：Rx=2
12U -U U R 0 2、构造电压表法
（1）器材：电源、电流表、开关、定值电阻R 0、待测电阻、若干导线。
电路图：
步骤：①按电路图接好电路； ②断开开关，读出电流表的示数为I 1；
③闭合开关，读出电流表的示数为I 2。
数学表达式：Rx=1
21I -I I R 0 （2）器材：电源、电流表、单刀双掷开关、定值电阻R 0、小灯泡、若干导线。
电路图：
步骤：①按电路图接好电路；②开关与1闭合，读出电流表的示数为I 1；
③开关与2闭合，读出电流表的示数为I 2。
数学表达式：Rx=2
1I I R 0
（3）器材：电源、电流表、开关、滑动变阻器（R 0）、待测电阻、若干导线。 电路图：
步骤：①按电路图接好电路；
电阻测量的六种方法
电阻测量的六种方法
电阻的测量方法有哪些呢？
1.万用表测量法
把万用表转换开关拨至电阻挡(×1，×10，×100，×1K)，选择适当的量程，两表笔短接后旋转调零旋钮使指针指在零刻线上，然后两表笔分别接触待测电阻的两端，从万用表指针所指的数值即可知道电阻值。(注：电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。
测量方法：用电压表测出待测电阻Rx两端的电压U，用电流表测出通过Rx的电流I，则Rx=U/I。伏安法测电阻有内接法和外接法两种。
3.伏阻法
器材：电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。
方法一、改接电表法：即通过移动电压表的位置来测量电阻。
方法二、开关通断法：即通过某些开关的闭合或断开，改变电路的连接情况来测量电阻。
4.安阻法
器材：电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。
方法一、改接电表法：即通过改变电流表的位置来测电阻。
方法二、开关通断法：A.短路法；B.开路法；
5.安滑法
器材：电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。
6.伏滑法
器材：电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。
测电阻的多种方法
Rx R0 S1 S2 A Rx
A
R0
S1
S2
步骤： 用电流表测出只闭合开 关S1时通过Rx的电流Ix 用电流表测出只闭合开 关S2时通过R0的电流I0 分析： 只闭合S1时 只闭合S2时
Rx
表达式：
I0 Rx R0 Ix
Ix
R0
I0
单安法还可以变为这样：
电路图：
A Rx R0 S2 S1
双安法也可采用下图方式： Rx A1 与原来 R0 S
Rx R0 S
A1
A2
的对比 一下
A2
步骤： 用电流表A1测出通过Rx电流Ix
用电流表A2测出通过干路的电流I
表达式变为：
I Ix Rx R0 Ix
若选择下列仪器： 电流表（1块）、一个阻值已知的电 阻R0、电源（电压未知）、开关 （2个）、导线（若干）
• 点拨、理解
R0 S R0 S R0 S
可以 代替
P
等 同 导 线
等同定 值电阻
P
P
开关S2断开时 R0 I1 Rx
U I1 ( Rx R0 )
开关S2闭合时 Rx I2
步骤： 用电流表测出开关S2断开 时通过Rx的电流I1 用电流表测出开关S2闭合 时通过Rx的电流I2 表达式： Rx
I1 R0 I 2 I1
多种方法测量电功率
3源自文库7
图所示），请你按添加一根导线完成图所示的剩余部分实验电路的连接。
（2）请写出本实验主要测量步骤及所测物理量：
①如图所示连接电路，闭合开关 S1、S3，断开 S2，调节滑动变阻器的滑片，使电
压表的示数为 U1=
V；
②保持滑片 P 位置不变，断开 S3，闭合开关 S1、
2/7
乙所示。 根据实验过程及现象，下列四个选项中，判断正确的是（
）多选
A．为使小灯泡正常发光，电压表示数应为 2.5V
B．图乙中的电流表示数为 2.5A
C．小灯泡正常发光时的电阻为 5Ω
D．小灯泡的额定功率为 5W
例 2. 小亮用如图甲所示的实验器材，测量额定电压为 2.5V 小灯泡的额定功率。下列说法正
（2）小明选用的滑动变阻器的规格为
。
（3）闭合开关，移动滑片，当电流表的示数为 0.3 A 时，电压表的示数如图 19 所示，
读数为
V，小灯泡的额定功率为
W。
例 4. 小美和小丽做测定小灯泡额定功率的实验，实验桌上备有下列器材：额定电压为 3.8V 的小灯泡、电压未知的电源（两端电压不变）、阻值为 R 的定值电阻、滑动变阻器、电 压表各一只、三个开关和导线若干。
通过小灯泡的电流为_______A，其额定功率为_______W。 (4)电路中定值电阻 Ro 的作用是：_____________________。 (5)小明完成上述实验后，小红发观电流表已坏，她利剩余器材和老师又给的两个开关
电学实验--测电阻的几个实验方法总结
电学实验--测电阻的几个实验方法总结
测电阻是电学实验中的一项基础实验，用于测量导线、电器元件等的阻抗。电阻的测量可以通过多种方法进行，常见的有电桥法、万用表法、伏安法和数码万用表法等。本文将对这几种测电阻的实验方法进行总结。
第一种方法是电桥法。
电桥法是一种传统的测量电阻的方法。它利用了两个串联的电桥电路进行测量，其中一个电桥电路中的电阻为待测电阻。通过调节另一个电桥电路中的电阻以使整个电桥平衡，即通过观察电流表的指示是否为零来确定待测电阻的阻值。电桥法的优点是测量精度高，适合测量较小的电阻值，缺点是操作相对繁琐，需要仔细调节电桥电路以实现平衡。
第二种方法是万用表法。
万用表是一种多功能的测量仪器，它可以测量电阻、电压、电流等。使用万用表测电阻比较简单方便，只需要将待测电阻与万用表的探头连接起来，然后读取万用表的显示即可得到电阻值。万用表法的优点是操作简便，测量速度快，适用于快速测量电阻值，缺点是精度相对较低。
第三种方法是伏安法。
伏安法是一种基于欧姆定律进行电阻测量的方法。欧姆定律指出电流与对应电压之比等于电阻，即I = V/R。根据这个定律，我们可以通过测量电压和电流来计算出电阻值。伏安法的实验步骤是首先通过电源提供电流，然后使用电压表测量待测电阻两端的电压，再使用电流表测量通过待测电阻的电流。最后根
据欧姆定律计算出电阻值。伏安法的优点是精度较高，适合测量较大的电阻值，缺点是需要有电流源和电压表、电流表等额外的仪器。
第四种方法是数码万用表法。
数码万用表是一种数字化的测量仪器，它具有精度高、测量范围广等优点。使用数码万用表测电阻只需要将待测电阻与数码万用表的探头连接，然后读取数码显示屏上的数值即可得到电阻值。数码万用表法的优点是操作简便，测量速度快，精度相对较高，适用于快速测量各种范围的电阻值。不过需要注意的是，选择合适的测量档位是关键，过小的档位会导致溢出，过大的档位会影响测量精度。
中考物理复习专题：多种方法测电阻
V1
电路图连好电路；
b、闭合开关，测出R0和电源
R0
Rx
V2
两端电压分别为U0和U，并记录在表格中。
断开开关。
（5）表达式：
Rx=
(U-U0)R0 U0
中考物理复习专题：多种方法测电 阻
3.单伏法：
（1）器材：符合要求的电源（电压未知）、R0（阻值 已知）、Rx（待测电阻）、开关两个、一块电压表、 导线若干；请用以上器材测出Rx的阻值。（不能拆 改电路）
4.双安法：
（1）器材：符合要求的电源（电压未知）、R0（阻值 已知）、Rx（待测电阻）、开关一个、两块电流表、 导线若干；请用以上器材测出Rx的阻值。
（2）分析：因没给电压表，不能直接测出电压。 所以要想办法测出Rx两端的电压是解决问题的 关键。又因R0已知，用电流表可测出R0中的电 流，利用公式U=IR可测出R0两端的电压。怎 样连接电路可用R0两端的电压代替Rx两端的电 压？
中考物理复习专题：多种方法测电 阻
（4）步骤：情况二
S
a.电压表调零，并按
V1
电路图连好电路；
b.闭合开关，测出Rx和电源
R0
Rx
V2
两端电压分别为Ux和U，并记录在表格中。
断开开关。
（5）表达式：Rx=
UxR0 U- Ux
中考物理复习专题：多种方法测电 阻
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“伏安法测电阻”与“伏安法测电功率”是电学中非常重要的两大实验，因涉及到实验器材多，利用知识综合性强，在历年中招命题中占有一席之地。为使同学们在复习过程中对这两个物理实验理解得更深刻，现将两实验的异同点和常考点归纳如下。
一、相同点
1、两实验的器材基本相同，只是测电阻的实验中待测电阻在测电功率的实验中换成了小灯泡。
2、两实验的电路图基本相同。
3、在连接实物时，注意事项基本相同。
4、两实验中滑动变阻器都起限流的作用。
5、两实验的步骤基本相同。
6、两实验测量的物理量相同，都是测量被测元件的电压值和电流值。
二、不同点
1、实验目的不同：伏安法测电阻的实验目的是学会用电压表和电流表测量电阻器的电阻；伏安法测电功率的实验目的是学会用电压表和电流表测量小灯泡的功率。
2、原理不同：伏安法测电阻的实验原理是R=U/I，而伏安法测电功率的原理是P=UI。
3、选择电源和电表的思考角度不同，伏安法测电阻实验一般是根据待测电阻的阻值大小确定电源和电表的量程。伏安法测电功率实验则是根据小灯泡的额定电压和额定电功率选择电源和电表的量程。
4、两次实验均测三次目的不同伏安法测电阻实验过程三次的目的是为了求被测电阻的平均值减小误差。伏安法测电功率实验过程测三次目的是测出小灯泡在三次不同电压下实际电功率，比较它们的亮度。
5、调节变阻器的要求不同：伏安法测电阻实验中，在不影响电表读数且不损坏电表的情况下，滑动变阻器可以任意放在三个不同的位置，测出三组电压和电流值；而伏安法测电功率实验中，滑片的调节应使小灯泡两端的电压等于、小于或稍大于小灯泡的额定电压三种情况。
6、结论不同：伏安法测电阻的实验结论是电阻是导体本身的一种属性，其大小等于导体两端电压与导体中电流的比值，而与导体两端的电压和导体中电流的大小没有关系。伏安法测电功率的实验结论是U实=U额，P实=P额，小灯泡正常发光；U实>U额，P实>P额，小灯泡发光较亮；U实 7、伏安法测电阻实验可以用其他方法替代，而伏安法测电功率一般不可以用其他方法替代 三、两实验常考查的知识点 1、均考查电路设计能力 2、考查连接电路时的注意事项： 开关断开，滑动变阻器的滑片放在最大阻值处，电压表和电流表量程要选择正确。 3、常见故障及原因分析 （1）电压表示数为电源电压，电流表无示数。 原因是电压表串联在电路中，（可能灯泡灯丝断了）， （2）无论怎样滑动滑片，电压表示数均为电源电压；电流表示数较大，电流表、电压表示数均不变，灯泡发光较亮，亮度不变，原因是滑动变阻器错接成“上上”端，即阻值为零。 （3）无论怎么移动滑片，两表示数均不变，且示数较小，灯泡发光较暗，原因是滑动变阻器错接成“下下”端，即全阻值接入。 （4）电压表为零，电流表随滑片移动而变化，灯泡不发光，原因是灯泡被短路。 总之，只要掌握上述知识点，活学活用，就会将两个电学实验掌握的更到位， 理解的更透彻，对一些常见的这类电学实验题就会成竹在胸，游刃有余了。 （一）伏安法测电阻 伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。 1．原理：由欧姆定律推出 2．电路图：（见图1） 3．器材：小灯泡（2.5V ）、电流表、电压表、开关、电池阻（3V ）、定值电阻（10Ω）、滑动变阻器、导线。 4．注意点： ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。 ⅱ滑动变阻器的作用： （1）保护电路； （2）改变小灯泡两端的电压和通过的电流。 ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。 5．实验步骤： （1）根据电路图把实验器材摆好。 （2）按电路图连接电路。 （在连接电路中应注意的事项：①在连接电路时，开关应断开。②注意电压表和电流表量程的选择，“+”、“-”接线柱。③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。） （3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V ）、微弱发光（灯泡两端电压1.5V ）、正常发光（灯泡两端电压2.5V ），测出对应的电压值和电流值，填入下面的表格中。 同时，在实验过程中，用手感受灯泡在不同亮度下的温度。随着灯泡亮度的增加，灯泡的温度 升高。 （4）算出灯丝在不同亮度时的电阻。 6．分析与论证： 展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。 是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？ 难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R ） 发现：R 是定值，不随电压、电流的变化而变化。 通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。） 那是什么因素影响了灯丝的电阻呢？（是温度。）温度越高，灯丝电阻越大。这个实验再一次验证了这一点。 （二）测电阻的几种特殊方法 1．只用电压表，定值电阻Ｒ0，不用电流表(伏阻法)所给器材：（电源（电压未知）导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式） 方法一：如果只用一只电压表，用图3所示的电路可以测出未知Ｒｘ的阻值。 具体的作法是： 1、电压表测出Ｒx 两端的电压为Ｕx ； 2、再用这只电压表测出定值电阻Ｒ0两端的电压为Ｕ0。 3、根据测得的电压值Ｕx 、Ｕ0和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值为： 用这种方法测电阻时一只电压表要连接两次。 方法二：如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知Ｒｘ的阻值。 具体的作法是 1、 先闭合Ｓ1，读出电压表的示数为Ｕ1，
