高分子材料第2章2
合集下载
高分子材料基本加工工艺课件第二章
4、经过平壁和圆筒壁不稳定热传导(1)
(1)不稳定热传导的概念:P58 (2)四种无因次数群: A、毕渥准数,Bi=αl /λcm 其中α为给热系数,l为长 度,λcm为平均导热系数; B、傅立叶准数,F0=αt/δ2 其中α为导温系数; C、长度准数,L=x/l 。 D、温度无因次数群θ/θ′ θ/θ′ =φ(Bi、F0、L) (2-10) 式中 θ′——物体最初差余温度,℃; θ——物体最终差余温度,℃。
二、热容
1、热的物理概念:热也可以按类似的二象性处理。 可以把热作为向周围传递的波,也可以作为具 有一定能量的粒子-声子。 2、热容和比热容的概念: 热容是材料的温度提高1℃(或1K)所需的 能量,单位为J/℃(或J/K)。 比热容是将单位质量材料的温度提高1℃ (或J/K)所需的能量,单位为J/(kg· ℃)。 3、比热容的数据:P53 表2-2 这些数据说明什 么?
1、傅立叶(Fourier)定律 一个物体的内部,只要各点间有温差存在, 则热量就会从高温点向低温点传导。 2、单层平壁热传导 P55 图2-1 3、 Fourier导热公式: Q=λA(Tw1- Tw2)/δ 式中 Q——单位时间内通过平壁的导热量, 即导热速率,W; ΔT——平壁两侧表面的温差,℃; A——垂直于导热方向的截面积,m2; δ——平壁的厚度,m; λ——高分子材料的导热系数,W/m· ℃。
例4的解题过程(2)

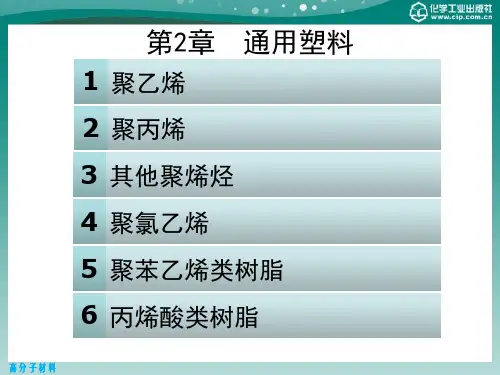

高分子材料 黄丽 第二版 第2章 通用塑料
2.7.2.2 热塑性酚醛树脂的固化
高分子材料
2.7.3 酚醛树脂的性能
① 强度及弹性模量都比较高,长期经受高温后的强度保持率高 ,使用温度高。但质脆,抗冲击性能差,需加入填充增强剂。 ② 耐化学药品性能优良,可耐有机溶剂和弱酸弱碱,但不耐浓
高分子材料
2.6 丙烯酸类树脂
1
聚甲基丙烯酸甲酯
2
聚甲基丙烯酸甲酯的改性品种
高分子材料
2.6.1 聚甲基丙烯酸甲酯
聚甲基丙烯酸甲酯俗称有机玻璃,缩写为PMMA。聚甲基 丙烯酸甲酯的聚合方法主要是悬浮聚合,其次是本体聚合、 溶液聚合及乳液聚合。 聚甲基丙烯酸甲酯具有高度的透光性、透光率是所有塑 料材料中最高的,并且有良好的耐候性,因此在航空工业中 得到了应用。此外!还可用作光导纤维以及各种医用、军用
高分子材料
2.7 酚醛树脂
1 2
酚醛树脂的合成
酚醛树脂的固化
酚醛树脂的性能 酚醛树脂的成型加工
3
4
高分子材料
2.7.1 酚醛树脂的合成
2.7.1.1 热塑性酚醛树脂的合成
最终得
高分子材料
2.7.1 酚醛树脂的合成
2.7.1.2 热固性酚醛树脂的合成
高分子材料
2.7.2 酚醛树脂的固化
2.7.2.1 热固性酚醛树脂的固化
高分子材料
2.6.2 其他丙烯酸类聚合物
高分子材料
2.7.3 酚醛树脂的性能
① 强度及弹性模量都比较高,长期经受高温后的强度保持率高 ,使用温度高。但质脆,抗冲击性能差,需加入填充增强剂。 ② 耐化学药品性能优良,可耐有机溶剂和弱酸弱碱,但不耐浓
高分子材料
2.6 丙烯酸类树脂
1
聚甲基丙烯酸甲酯
2
聚甲基丙烯酸甲酯的改性品种
高分子材料
2.6.1 聚甲基丙烯酸甲酯
聚甲基丙烯酸甲酯俗称有机玻璃,缩写为PMMA。聚甲基 丙烯酸甲酯的聚合方法主要是悬浮聚合,其次是本体聚合、 溶液聚合及乳液聚合。 聚甲基丙烯酸甲酯具有高度的透光性、透光率是所有塑 料材料中最高的,并且有良好的耐候性,因此在航空工业中 得到了应用。此外!还可用作光导纤维以及各种医用、军用
高分子材料
2.7 酚醛树脂
1 2
酚醛树脂的合成
酚醛树脂的固化
酚醛树脂的性能 酚醛树脂的成型加工
3
4
高分子材料
2.7.1 酚醛树脂的合成
2.7.1.1 热塑性酚醛树脂的合成
最终得
高分子材料
2.7.1 酚醛树脂的合成
2.7.1.2 热固性酚醛树脂的合成
高分子材料
2.7.2 酚醛树脂的固化
2.7.2.1 热固性酚醛树脂的固化
高分子材料
2.6.2 其他丙烯酸类聚合物
高分子化学第2章-2
pc =
2 f
2-47
式2—47即为用卡罗瑟斯法估算凝胶点的公式,称为卡 罗瑟斯方程。该方程是在等官能团数前提下提出的,对 于官能团数不等的情况也适用,只是f的计算方法不同。
6
Chapter 2. Step Polymerization
2)官能团不等摩尔的情况 体系中两种官能团数不相等时,平均官能度用下式计 算:
配料中,羧基少于羟基,平均官能度按羧基数计算
2(1.2+3.0) = 1.909 4.4 f<2,预计不形成凝胶,在预制物制备阶段,无固化危险。 f =
8
Chapter 2. Step Polymerization
(2-46) (2-32)
表2-8是制备尼龙-66的配方组成,由羧基来计算f:
f = 2 ×1.99 = 1.99 2
3
Chapter 2. Step Polymerization
1)官能团等摩尔的情况 体系中两种官能团数相等时,平均官能度用下式计算:
Nf ∑ f= ∑N
i i i
2—43
其中Ni为第 i 种单体的摩尔数,f为第 i 种单体所带的官能 团数。 例如:2摩尔甘油与3摩尔邻苯二甲酸酐的反应,平均官 能度为:
假定p=0.99,由(2-46)可计算得Xn=67。 如果p=1, 则Xn=200。
9
Chapter 2. Step Polymerization
第二章 高分子化学2
第二章 高分子化学
高分子化学是研究聚合物合成和反应, 以及一些高聚物的物理、化学和力学性 质的一门学科。高分子化学产生要比药 用高分子材料学早很多,可以说药用高 分子材料学很大一部分知识都来源于高 分子化学。那么,通过对本章学习,为 同学们提供一些有关高分子合成反应类 型、特征的最基本的知识。
第一节 聚合反应
(二)自由基聚合反应机理
1.链引发:形成单体活性中心的反应,分两步反应。 (1)引发剂(I)分解生成初级自由基(R•)。 I 2R• 活化能(E):105-150KJ/mol (2)初级自由基与单体加成形成单体自由基。 2 R• +CH2 CH R CH2 CH • E:20-34KJ/mol X X 以上两步反应中,(1)反应的活化能比(2)反应的活化 能大。说明链引发的控速步骤是(1)反应即引发剂的分解 反应
2.引发活性与引发效率
引发剂分解生成初级自由基的反应是链引发基元反 应的控速步骤,直接影响到聚合反应的总速率。 引发活性的大小可用某一温度下的分解速率常数或 半衰期(t½)来衡量。 t½越短,引发活性越高。如 60℃ 温度下, t½<1h,表示该引发剂活性高,分解 容易,引发速率大;1h< t½<6h,为中等活性引发 剂; t½>6h,为活性较低引发剂,引发速率较慢。 引发效率:引发单体聚合的自由基数与分解的自由 基数的比值。它的大小与聚合体系和引发剂本身的 结构有关。
高分子化学是研究聚合物合成和反应, 以及一些高聚物的物理、化学和力学性 质的一门学科。高分子化学产生要比药 用高分子材料学早很多,可以说药用高 分子材料学很大一部分知识都来源于高 分子化学。那么,通过对本章学习,为 同学们提供一些有关高分子合成反应类 型、特征的最基本的知识。
第一节 聚合反应
(二)自由基聚合反应机理
1.链引发:形成单体活性中心的反应,分两步反应。 (1)引发剂(I)分解生成初级自由基(R•)。 I 2R• 活化能(E):105-150KJ/mol (2)初级自由基与单体加成形成单体自由基。 2 R• +CH2 CH R CH2 CH • E:20-34KJ/mol X X 以上两步反应中,(1)反应的活化能比(2)反应的活化 能大。说明链引发的控速步骤是(1)反应即引发剂的分解 反应
2.引发活性与引发效率
引发剂分解生成初级自由基的反应是链引发基元反 应的控速步骤,直接影响到聚合反应的总速率。 引发活性的大小可用某一温度下的分解速率常数或 半衰期(t½)来衡量。 t½越短,引发活性越高。如 60℃ 温度下, t½<1h,表示该引发剂活性高,分解 容易,引发速率大;1h< t½<6h,为中等活性引发 剂; t½>6h,为活性较低引发剂,引发速率较慢。 引发效率:引发单体聚合的自由基数与分解的自由 基数的比值。它的大小与聚合体系和引发剂本身的 结构有关。
第二章 高分子材料合成原理及方法
HO + Fe2+
·
Fe3+ + HO两个自由基 之间的反应
③ 自由基偶合反应
④ 自由基歧化反应
岐化反应:也称脱氢反应。一个链自由基夺取另一个 自由基上的氢原子或其他原子而相互终止的反应。
⑤ 自由基转移反应
自由基与体系中的某些分子反应,夺取分子中的 氢或其他原子,自身成为稳定的基团,同时生成 一个新的自由基
在低分子转变成聚合物的过程中反应是逐步进行的 反应早期, 单体很快转变成二聚体、三聚体、四聚 体等中间产物,以后反应在这些低聚体之间进行
聚合体系由单体和分子量递增的中间产物所组成
大部分的缩聚反应(反应中有低分子副产物生成) 都属于逐步聚合, 单体通常是含有官能团的化合物
Step Polymerization
Chain Polymerization
两种聚合机理的区别:主要反映在平均每一个 分子链增长所需要的时间上
需要注意
缩聚和逐步聚合、加聚和链式聚合 常常出现混淆情况,将它们等同起来是 不对的 应加以区别,这是两种不同范畴的 分类方案
聚合反应的分类
按组成和 结构变化
加聚反应 缩聚反应
聚苯乙烯等(烯类单体) 尼龙66等 (单体含官能团)
3) 引发反应速率最小,是聚合速度的控制步骤; 4) 单体只能与活性中心反应生成新的活性中心, 单体之间不能反应;
第2章 高分子材料的高弹性与粘弹性
0.4
0.0 0 100
U 的贡 献 l T
200 300 400
19
/%)
高分子材料性能学
在恒压拉伸过程中,体系Gibbs自由能
G U pV TS
dG dU pdV Vdp TdS SdT TdS pdV fdl pdV Vdp TdS SdT fdl Vdp SdT fdl SdT
(x’,y’,z’)
拉伸后坐标(x’,y’,z’) 变形前后的坐标关系为
y
x
x' 1 x , y' 2 y , z ' 3 z
31
高分子材料性能学
设样品在三个维度上的拉伸比为1,2,3:
变形前一根网链的熵为:
S0 C k 2 ( x 2 y 2 z 2 )
第2章 高分子材料的高弹性和粘弹性
高分子材料性能学
本章主要内容
平衡态高弹形变的热力学分析 2.1 高弹性 平衡态高弹形变的统计理论 高弹性与分子结构的关系 橡胶弹性的影响因素 静态粘弹性 2.2 粘弹性 蠕变 应力松弛
动态粘弹性
滞后
力学损耗
2
高分子材料性能学
高弹性
高分子材料力学 性能的最大特点
小应力下可逆大形变 橡胶弹性
二、交联网络的熵变
相似形变假定
第二章高分子材料成形工艺高分子成形流变学基础
对温度越敏感
温敏差异:柔性链高分子流体黏度对温度不敏感, 刚性链高分子对温度敏感
图2.6 聚合物熔体黏度对温度的依赖性 HDPE—高密度聚乙烯 PC—聚碳酸酯
PS—聚苯乙烯 PSF—聚砜
二、压力
高分子流体可压缩:熔体在1~10MPa压力下成 形时体积压缩量小于1%
➢ 注射成形时注射压力有时高达100MPa,体积压 缩非常明显
➢ 例:聚氯乙烯糊和高填料含量聚合物流体等悬浮体
剪切增稠原因(多种)通常: 剪切速率不大:流体起润滑剂作用,悬浮体大致保
持原有堆砌密度沿移动 剪切速率逐渐增大:①颗粒碰撞机会增多,流动阻
力增大;②颗粒不能再保持静态时紧密堆砌,流体 不能再充满增空隙,润滑作用减小,阻力增大
3.宾汉流体
宾汉流体:剪应力低于 y 时流体类似于固体;
能够为热运动及时重建
剪切速率逐渐增加到一定值后:物理交联点被破坏
的速度大于重建的速度
剪切速率很高:物理交联点的破坏完全来不及重建
时,黏度降到最小值
表2.1 部分成形工艺的剪切速率范围
挤出、注射和压延成形时高分子流体大多处于 非牛顿区且多为假塑性
2.胀塑性流体
流变特征:黏度随剪切速率或剪应力增大而升高, 因此常称为剪切增稠流体
➢ 通常情况下 小于10°
喷丝板
ZA
ZB
喷丝孔中的
剪切流动区 转变区
温敏差异:柔性链高分子流体黏度对温度不敏感, 刚性链高分子对温度敏感
图2.6 聚合物熔体黏度对温度的依赖性 HDPE—高密度聚乙烯 PC—聚碳酸酯
PS—聚苯乙烯 PSF—聚砜
二、压力
高分子流体可压缩:熔体在1~10MPa压力下成 形时体积压缩量小于1%
➢ 注射成形时注射压力有时高达100MPa,体积压 缩非常明显
➢ 例:聚氯乙烯糊和高填料含量聚合物流体等悬浮体
剪切增稠原因(多种)通常: 剪切速率不大:流体起润滑剂作用,悬浮体大致保
持原有堆砌密度沿移动 剪切速率逐渐增大:①颗粒碰撞机会增多,流动阻
力增大;②颗粒不能再保持静态时紧密堆砌,流体 不能再充满增空隙,润滑作用减小,阻力增大
3.宾汉流体
宾汉流体:剪应力低于 y 时流体类似于固体;
能够为热运动及时重建
剪切速率逐渐增加到一定值后:物理交联点被破坏
的速度大于重建的速度
剪切速率很高:物理交联点的破坏完全来不及重建
时,黏度降到最小值
表2.1 部分成形工艺的剪切速率范围
挤出、注射和压延成形时高分子流体大多处于 非牛顿区且多为假塑性
2.胀塑性流体
流变特征:黏度随剪切速率或剪应力增大而升高, 因此常称为剪切增稠流体
➢ 通常情况下 小于10°
喷丝板
ZA
ZB
喷丝孔中的
剪切流动区 转变区
高分子材料化学-第二章
⑶氧化还原体系的类型 ①水溶性氧化还原体系 常用无机还原剂,也有少量有机还原剂(醇,胺 等)。 ②油溶性氧化还原体系 常用的还原剂.叔胺,环烷酸盐,硫醇,有机金属 化合物。 乳液聚合常采用氧化还原体系,如丙烯酸类的乳 液聚合选用过硫酸铵和亚硫酸钠为引发体系。
②油溶性氧化还原体系
过氧化二苯甲酰与N,N-二甲基苯胺引发体系
R— 摩尔气体常数,其值为:8.314*10-3 KJ.mol-1 K-1
T— 热力学温度(t+273)K; Ed— 分解活化能; A— 频率因子。 在不同温度下,测得某一引发剂的多个分解速率常数, 作lnkd-1/T图,得一直线,由截距求得Ad,由斜率求出Ed。 常用 引发剂的kd约10-4~10-6s-1,Ed约105~150kJ/mol,单个分子的 Ad一般在1013~1014。
半衰期— 指引发剂分解至起始浓度一半所需的时间, 以t1/2表示,单位通常为h-1。 令[I]=[I]0/2代入式得:
分解速率常数和半衰期是表示引发剂活性的两个物 理量,分解速率常数愈大,或半衰期愈短,引发剂的活性 愈高。
2、分解速率常数与温度间的关系
引发剂的分解速率常数与温度关系遵循Arrhenius 经验公式:
增长链
终止反应
CH2 CH* 增长链 X
聚合物链
(1)
链引发反应
链引发--形成单体活性中心的反应。
第二章 高分子材料的性能
第二章:高分子材料的性能
分子运动与宏观物性
结构 分子运动 宏观物性
微观结构
凝聚态结构
分 子 运
强度
动 的 不 同
形变
流动
…..
微观结构不同
微观结构相同而凝聚态结构不同 微观结构和聚集态结构都相同
可有不同的宏观物性
可有不同的宏观物性 可有不同的宏观物性
高聚物分子运动的特点
a. 运动单元的多重性 b. 分子运动的时间依赖性 c. 分子运动的温度依赖性
CH2
H C Cl
Cl
n
CH2
C Cl
n
PP Tg= -10°C
聚异丁烯 PIB Tg= -70°C
CH3 CH2 CH
CH3 CH2
n
C CH3
n
对称性好 Tg小
(3)构型
顺式Tg < 反式Tg
Cis-顺式, Tg= -102°C Trans-反式, Tg= -48°C
Poly(1,4-butadiene)
外界条件
1.化学结构的影响:
(1) 主链结构(主链的柔顺性):
●饱和主链
CH3 Si CH3 O n
CH2
O n
CH2
CH2 n
硅橡胶 Tg = -123℃
聚甲醛 Tg = -83℃
PE Tg=-68 ℃
分子运动与宏观物性
结构 分子运动 宏观物性
微观结构
凝聚态结构
分 子 运
强度
动 的 不 同
形变
流动
…..
微观结构不同
微观结构相同而凝聚态结构不同 微观结构和聚集态结构都相同
可有不同的宏观物性
可有不同的宏观物性 可有不同的宏观物性
高聚物分子运动的特点
a. 运动单元的多重性 b. 分子运动的时间依赖性 c. 分子运动的温度依赖性
CH2
H C Cl
Cl
n
CH2
C Cl
n
PP Tg= -10°C
聚异丁烯 PIB Tg= -70°C
CH3 CH2 CH
CH3 CH2
n
C CH3
n
对称性好 Tg小
(3)构型
顺式Tg < 反式Tg
Cis-顺式, Tg= -102°C Trans-反式, Tg= -48°C
Poly(1,4-butadiene)
外界条件
1.化学结构的影响:
(1) 主链结构(主链的柔顺性):
●饱和主链
CH3 Si CH3 O n
CH2
O n
CH2
CH2 n
硅橡胶 Tg = -123℃
聚甲醛 Tg = -83℃
PE Tg=-68 ℃
高分子材料(第2-2章)
(3) 电性能 PMMA的侧甲基的极性并不是很大,因此仍 具有良好的介电性能和电绝缘性能。
此外,PMMA具有很好的抗电弧性能,并且 介电常数也比较大,可用作高频绝缘材料。
(4) 热性能 PMMA的耐热性不高, 长期使用温度在60~80℃, 氧指数为17.3,属于易燃塑 料;热导率为0.19W/(m· K), 在塑料中为中等水平。
(5) 化学稳定性,具有优良的耐碱性、耐酸性以及 耐溶剂性;
(6) 电绝缘性能,固化后的EP在很宽的频率和温度 范围内具有良好的电绝缘性能,它们是一种具有 高介电性能、耐表面漏电、耐电弧的材料;
(7) 尺寸稳定性和耐久性; (8) 耐霉菌。 (9) 缺点是成本高、韧性差,部分体系毒性较大。
2.7.3 EP的种类
插 座 刹 车 片
(2) 层压成型 酚醛层压塑料是以甲阶热固性酚醛树脂为黏合剂, 以石棉布、牛皮纸、玻璃布、木材片以及绝缘纸等 片状填料为基材,放入层压机内通过加热加压成层 压板、管材、棒材或其它制品。
垫圈
垫板
无声齿轮
(3) 泡沫成型 酚醛泡沫塑料是以热塑性或甲阶热固性酚醛树脂为 原料,加入发泡剂(如NH4SO4、CaHSO3等)和固化 剂等,经发泡固化后,即可制得。优点是刚性大、 质量轻、耐热性好、阻燃性好,缺点是脆性大。
(4) 由于含有酚基,故吸水性较大。吸湿后制品 会膨胀,产生内应力,出现翘曲现象。随含水量 的增加,拉伸强度和弯曲强度会下降,但冲击强 度会上升。
第二章 高分子材料的结构与性能
(3)化学侵蚀
如水解。例如:酸、碱洗液对实验服的腐蚀。 (4)生物侵蚀
虫蛀、发霉、细菌分解等。
不利:材料破坏,失效 有利:消除剩余材料
问题:如何辨证看待聚合物材料的老化?
3.高分子材料的燃烧特性
多数聚合物可燃,如PE、PS、PP、PMMA、EP、SBR、NR、 EPM等。
2010年11月15日上海 胶州路教师公寓大火
(3)热膨胀性能:在热的作用下,体积发生改变的能力大小。 聚合物的线膨胀系数在4×10-5~ 3×10-4K-1。大于金属和陶瓷。 随温度增高而增大,非线性变化。
2、 电性能
(1)电阻率R 聚合物的体积电阻率常随充电时间 的延长而增大,故规定以充电1分钟的 值为准。 通常的聚合物是电阻很高的绝缘体,在 108~1016Ω.m。
基本物性:密度、比热容、折光指数、介电常数,由材料的基本 性能决定,结构不敏感参数。 结构敏感性能:导电性、介电损耗、塑性、脆性等,对材料的结 构缺陷十分敏感。
1、热性能
(1)热导率:热量扩散快慢的一种量度。
加热影响原子分子的振动幅度,该振动以一定的速率向对面扩散。
=CP(B)1/2L
CP 比热容, 密度,B 体积模量(本体模量,均匀压缩时) L 热振动的平均自由程=原子或分子间距离
金属材料:λ∝电导率=1/R,原子或晶格振动次要, 主要是电子的运动。 聚合物材料:λ≅0.3W.m-1.K-1,与实验值0.22接近。 靠分子间力结合,导热性较差。
第二章 高分子材料的合成-2
由(2—19)及式(2-2]) 得乳液聚合速率
Rp kp[M ][I ]2/5[E]3/5
[I]——引发剂浓度,mol·ml-1 [E]——乳化剂浓度, mol·ml-1
聚合度 X n k[M ][I ]3/5[E]3/5
乳化剂、引发剂、温度的影响综合于表2—23。
采用乳液聚合可以通过增加乳胶粒的方法同时提高聚合反应 速率和聚合度。 聚合反应速率快、聚合度高是乳液聚合不同于其它聚合方法 的一个显著特征。
(4)温度: 温度升高可使乳胶粒子变小,数目增加。
(5)加料方式: 分批加料比一次性加料易获得较小的聚合 物乳胶粒,且聚合反应更易控制。
乳液聚合与悬浮聚合的异同点
乳液聚合与悬浮聚合相似之处: (1) 都是将油性单体分散在水中进行聚合反应,因而
也具有导热容易,聚合反应温度易控制的优点。 (2)都能得到聚合物球。
总结:在此阶段,体系由水相、单体液滴、单体增溶胶束与乳 胶粒组成,单体液滴数不变,但体积不断缩小;聚合速率随乳 胶粒数的增加而增加。未成核的胶束全部消失是这一阶段结束 的标志。
ⅠI阶段:恒速期(从胶束消失到单体液滴消失为止)
胶束消失后,聚合进入第二阶段。再也没有胶束能够成核,变成乳胶 粒,胶粒数因此而保持恒定。链引发、增长、终止反应继续在乳胶粒内进 行,液滴仍起着仓库的作用,不断向乳胶粒供应单体。体系中只要有单体 液滴存在,乳胶粒中单体浓度可以保持基本不变,加上乳胶粒数恒定,这 一阶段的聚合速率也基本一定。随着转化率不断提高,乳胶粒继续增大, 单体液滴体积继续缩小,液滴数也逐渐减少。转化率到达50%左右,液滴 全部消失,单体全部进入乳胶粒,开始转入第三阶段。
第二章 高分子材料成型加工中的物理化学问题(PDF)
Tg
Glassy State
Modulus
The state of polymer relates with the temperature
温度与聚合物状态的关系
玻璃态一般不能熔融加工,只可机械加工
1010 ~ 1011 Pa
107 ~ 105 Pa
高弹态可进行需要大形变的加工
Rubber State
Resin
成型加工的基本过程
Prowk.baidu.comessing
Products
树脂
制品
在加工中,聚合物首先受热熔融或软化,在外力 场的作用下发生变形、流动与混合, 然后通过成型模 具被赋予一定的外形。当温度下降(或发生结构变化) 时,聚合物得以固化定型。
通过加工成型得到的制品既具有符合要求的 外形,又具有某种内部结构。正是这个内部结构 主要决定了制品的使用性能。
(1)材料能否成型加工的性质,即可加工性; (2)成型加工过程附加于材料的性质。
可否用特定的加工方法成型 加工过程会产生何种变化
Chemical Structure —— Processing
2.2.1 温度、聚合物的力学状态与成型加工 的关系
物体的流动是其所处状态对外力的一种反映,根据 物质的力学特征,物质可有着不同的力学状态。 一般低分子物质有三种力学状态,即气态、液态、 固态。 而高分子材料的力学状态则有:晶态、玻璃态、高 弹态、粘流态等 。
Glassy State
Modulus
The state of polymer relates with the temperature
温度与聚合物状态的关系
玻璃态一般不能熔融加工,只可机械加工
1010 ~ 1011 Pa
107 ~ 105 Pa
高弹态可进行需要大形变的加工
Rubber State
Resin
成型加工的基本过程
Prowk.baidu.comessing
Products
树脂
制品
在加工中,聚合物首先受热熔融或软化,在外力 场的作用下发生变形、流动与混合, 然后通过成型模 具被赋予一定的外形。当温度下降(或发生结构变化) 时,聚合物得以固化定型。
通过加工成型得到的制品既具有符合要求的 外形,又具有某种内部结构。正是这个内部结构 主要决定了制品的使用性能。
(1)材料能否成型加工的性质,即可加工性; (2)成型加工过程附加于材料的性质。
可否用特定的加工方法成型 加工过程会产生何种变化
Chemical Structure —— Processing
2.2.1 温度、聚合物的力学状态与成型加工 的关系
物体的流动是其所处状态对外力的一种反映,根据 物质的力学特征,物质可有着不同的力学状态。 一般低分子物质有三种力学状态,即气态、液态、 固态。 而高分子材料的力学状态则有:晶态、玻璃态、高 弹态、粘流态等 。
第二章_高分子材料的结构与性质
1.2.2 结构单元的链接方式 (一)均聚物的链接方式
链接方式:是指结构单元在高分子链中的连接形式。 顺序异构体:是指由结构单元间的连接方式不同所产生 的异构体。
1.单烯类:
CH2 CH CH2 CH X X
CH2 CH CH CH2 X X
CH CH2 CH2 CH X X
头-尾连接
头-头连接
尾-尾连接
CH2 CH C N CH C N CH2 CH C N 聚合 C N C N C N CH2 CH CH2 CH CH2 CH CH2 脱氢 环化 C C N CH C C N CH C C N CH
这类聚合物的特点:热稳定性好,因为受热时链不易被 打断,即使几个链断了,只要不在同一个梯格中不会降 低分子量。
高分子的链结构 -近程结构(一级结构)
旋光异构: 是指饱和碳氢化合物分子中由于存在不同取代基的 不对称C*原子,形成两种互为镜像关系的构型,表 现出不同的旋光性。 其异构体互为镜影对称,各自表现不同的旋光性。
当C*处于分子主 链上,取代基不 同排布将产生不 同的立体构型。
高分子的链结构 -近程结构(一级结构)
α-烯烃聚合产物大多为头—尾相接。头—头结构(head-to-head structure)的形 成与聚合温度(polymerization temperature)有关,聚合温度上升,头—头结 构含量增高。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
混炼时抗破碎能力强 在混炼过程中高顺式丁二烯橡胶门尼粘度下降 的幅度比天然橡胶小得多,比丁苯橡胶也小,因此在需要延长混炼时间时 ,对胶料的口型膨胀及压出速度几乎无影响。
与其他弹性体的相容性好 高顺式丁二烯橡胶与天然橡胶、丁苯橡胶 及氯丁橡胶都能互溶。与丁腈橡胶的相溶性不好,但可以25%~30%的量与 之并用,一般使用时,也会超过此量,否则胶料的耐油性会下降。
丁苯橡胶的玻璃化温度取决于苯乙烯均聚物的含量。苯乙烯和丁二烯可 以按需要的比例从100%的丁二烯(顺式、反式的玻璃化温度都是-100℃) 到100%的聚苯乙烯(玻璃化温度为90℃)。玻璃化温度对硫化胶的性质起重 要作用。
大部分乳液聚合丁苯橡胶含苯乙烯为23.5%,这种含量的丁苯橡胶具有 较好的综合性能。
在使用条件下无分子间相对滑动,分子适当交联,形成 网络结构;交联度越高,强度越高,但弹性变差。
结构与性能的关系
弹性与强度 耐热性能与耐老化性能 耐寒性 化学反应性 加工性能
4. 原料及加工工艺
橡胶制品的原材料:生胶、再生胶及各种配合剂,有些 制品还需要纤维及金属材料为骨架材料。
聚合原理 丁二烯与苯乙烯在乳液中按自由基共聚合反应机理进
行聚合反应。其反应式与产物结构式为:
(x+y)CH2=CH-CH=CH2 + zCH2=CH
-CH2-CH=CH-CH2 X CH2-CH Y CH2-CH-Z CH CH2
在典型的低温乳液聚合共聚物大分子链中顺式约占9.5%,反式约 占55%,乙烯基约占12%。如果采用高温乳液聚合,则其产物大分 子链中顺式约占16.6%,反式约占46.3%,乙烯基约占13.7%。
橡胶的主要性能指标
威氏可塑度 门尼粘度 门尼焦烧 定伸强度 扯断伸长率 弹回率
加工工艺 橡胶加工是指由生胶及其配合剂经过一系列化学与
物理加工制成橡胶制品的过程。
干胶加工工艺主要包括塑炼、混炼、成型、硫 化等工序
塑炼:塑炼可使生胶降低弹性,增加塑性。 塑炼设备:辊筒炼胶机。
混炼:混炼的目的是通过机械的作用,使各种配 合剂均匀地分散在胶料中。
生胶、再生胶:生胶包括天然橡胶和合成橡胶;再生胶是 废硫化橡胶经化学、热及机械加工处理后所得,具有一定 的可塑性,可重新硫化的橡胶材料。
配合剂
硫化系统
硫化剂:使橡胶具有高弹性及足够强度 硫化促进剂:促使硫化剂活化; 促进剂的活化剂(活化剂),促进剂的延迟剂(防焦剂)
性能和成本系统
防老剂:防止老化 补强剂:提高力学强度 填充剂:降低成本 增塑剂,软化剂,着色剂,溶剂,发泡剂,增硬剂等
耐磨性能优异 对于需耐磨的橡胶制品,如轮胎、鞋底、鞋后 跟等,这一胶种特别适用。
耐屈挠性优异 高顺式丁二烯橡胶制品耐动态裂口生成性能良 好。
填充性好 与丁苯橡胶和天然橡胶相比,高顺式丁二烯橡胶可填充 更多的操作油和补强填料,有较强的炭黑润湿能力,可使炭黑较好的分散 ,因而可保持较好的胶料性能。这一性能有利于降低胶料成本。
硫化过程的各阶段
诱导
预硫
正硫化 过硫 C
定
D
伸
强
度
A
B
硫化时间
A-起硫快速的胶料
B-有迟延特性的胶料
C-过硫后定伸强度继续上升的胶料
D-具有复原性的胶料
5. 合成橡胶品种
丁苯橡胶
丁苯橡胶是由1,3-丁二烯与苯乙烯共聚而得 的高聚物,简称SBR,是一种综合性能较好的产量 和消耗量最大的通用橡胶。
滞后损失和生热小 由于高顺式丁二烯橡胶分子链段的运动所 需要克服周围分子链的阻力和作用力小,内摩擦小,当作用于分子的 外力去掉后,分子能较快的回复至原状,因此滞后损失小,生热小。 这一性能对于使用时反复变形,且传热性差的轮胎的使用寿命具有一 定好处。
低温性能好 主要表现在玻璃化温度低,为-105℃左右,而天 然橡胶为-73℃,丁苯橡胶为-60℃左右。所以掺用高顺式丁二烯橡胶 的胎面在寒带地区仍可保持较好的使用性能。
用于丁二烯聚合后的产物结构与性能相差较大,如下表所示。
具体催化 剂体系
微观结构含量,%
顺
反
式
式
1,2-
1,4
1,4
Ti系 三烷基铝-四碘化钛-碘-
94
3
3
氯化钛
Co系 一氯二烷基铝-二氯化钴 98
1
1
Ni系 三异丁基铝-环烷酸镍-三 97
1
2
氟化硼乙醚络合物
Li系
丁基锂
35
57.5
7.5
凝
胶
特
Tg
含
第二节 橡胶
1 概述
橡胶是一种在外力作用下能发生较大的形变,当 外力解除后,又能迅速恢复其原来形状的高分子弹性 体。
美国乳聚丁苯橡胶的开发
* 二次世界大战中珍珠港事件后,美国天然橡胶来源中断
* 1942.8 罗斯福任命 B.M.Baruch(金融家),J.B.Conat(哈 佛大学校长、化学家), K.T.Compton(麻省理工大学校长、 物理学家)组成橡胶调查委员会。
较易冷流 由于高顺式丁二烯橡胶分子间作用力小,分子支化较少以及高分 子量部分较少,使得生胶或未硫化的胶料在存放时较易流动。因此生胶的包装、 贮存及半成品存放,需对这一问题引起注意。
顺丁橡胶的用途
顺丁橡胶主要用于制造轮胎中的胎面胶和胎侧 胶,约占80%以上;其他有自行车外胎、鞋底、输送 带覆盖胶、电线绝缘胶料、胶管、体育用品(高尔 夫球)、胶布、腻子、涂漆、漆布等。
压延和压出:混炼胶通过压延和压出等工艺,可 以制成一定形状的半成品。
成形 成形工艺是把构成制品的各部件,通过粘贴、压
合等方法组合成具有一定形状的整体的过程。
硫化:未经硫化的橡胶其大分子是线型或支链型 结构,因其制品强度很低、弹性小、遇冷变硬、遇 热变软、遇溶剂溶解等,使得制品无使用价值。所 以橡胶制品必须经过硫化变成网状或体型结构才有 实用价值。 硫化是成形品在一定温度、压力下形 成网络结构的过程,其结果是使半成品失去塑性, 同时获得高弹性和足够强度。
性
℃Hale Waihona Puke Baidu
量
黏
%
度
-105 1-2
3.0
-105
1
2.7
-105
1
2.7
-93
1 2.6-2.9
Ti系、Co系、Ni系引发剂引发丁二烯聚合可以得到顺式-1,4含量大于90%的聚 丁二烯橡胶,一般称为高顺式聚丁二烯橡胶,是聚丁二烯橡胶的主要品种。
Ni系引发剂中的主引发剂是环烷酸镍,助引发剂是三异丁基铝,第三 组分是三氟化硼乙醚络合物。
丁苯橡胶的结构
丁苯橡胶类型
低温乳液聚合丁苯橡胶 高温乳液聚合丁苯橡胶
宏观结构 支化 凝胶 Mn HI 中等 少量 100000 4-6 大量 多 100000 7.5
PS,% 23.5 23.4
微观结构 顺式 反式 乙烯基 9.5 55 12 16.6 46.3 13.7
大分子宏观结构包括:单体比例、平均相对分子质量及分布、分子结构 的线性或非线性,凝胶含量等,微观结构主要包括:丁二烯链段中顺式-1, 4、反式-1,4和1,2-结构(乙烯基)的比例,苯乙烯、丁二烯单元的分布 等。其中乙烯基含量对性能影响较大,含量越低,丁苯橡胶的玻璃化温度越 低。
顺丁橡胶的优点
高弹性 高顺式丁二烯橡胶是当前所有橡胶中弹性最高的一种橡胶,甚至 在很低的温度下,分子链段都能自内运动,所以能在很宽的温度范围内显示 高弹性,甚至在-40℃时还能保持。一般来说,即使顺式含量最高的聚合物 在这一温度下也会结晶。这种低温下所具有的较高弹性及抗硬化性能,使其 与天然橡胶或丁苯橡胶并用时,能改善它们的低温性能。
* 1942.9 委员会提出报告:“…如果不能保证迅速提供大量 的橡胶,那么我们的战争力量和国内经济两者都会破产,因 此,橡胶升级为最紧急的问题。”
* 美国政府投资7亿美元,利用德国技术,两年内建起51个 生产原料和橡胶的工厂,成为仅次于发展原子弹“曼哈顿工 程”的第二大工程。
2. 橡胶分类
橡胶
天然橡胶 通用橡胶
顺丁橡胶的结构、性能及用途
采用Ni系引发剂合成的顺丁橡胶顺式1,4含量为96-98%, 属于高顺式丁二烯橡胶,其分子结构比较规整,主链上无取代 基,分子间作用力小,分子长而细,分子中有大量的可发生内 旋转的C-C单键,使分子十分“柔软”。同时分子中还存在许 多较具反应性的C=C键,这样的分子结构决定了此种橡胶具有 如下特性。
合成橡胶
特种橡胶
丁苯橡胶 顺丁橡胶
异戊橡胶 乙丙橡胶 丁钠橡胶 丁腈橡胶 氯丁橡胶 氯基橡胶 氟橡胶
氯醚橡胶 硅橡胶 聚氨酯橡胶 聚硫橡胶 丙烯酸酯橡胶
3. 橡胶的结构与性能的关系
橡胶主要特性为回弹性能,其分子结构特征为: 大分子链具有足够的柔性,玻璃化温度比室温要低,柔 性越好,弹性越好;
在使用条件下不结晶或结晶度很小,适当结晶度可以提 高橡胶的强度,但结晶度过高,使橡胶的弹性变差。
(1)环烷酸镍
环烷酸镍的化学式为:Ni(OOCR)2,镍含量>7%~8%,水分<0.1%。 (2)三异丁基铝 三异丁基铝的化学式为:Al(i-C4H9)3,外观浅黄透明,无悬浮物,活 性铝含量≥50%。 (3)三氟化硼乙醚络合物 三氟化硼乙醚络合物的化学式为:BF3OC2H5,含量>46%,沸点124.5 ~126℃
模内流动性好 用高顺式丁二烯橡胶制造的制品缺胶情况少。
吸水性低 顺丁橡胶的吸水性小于天然橡胶和丁苯橡胶。使顺丁橡胶 用于绝缘电线等需耐水的橡胶制品。
顺丁橡胶的缺点
拉伸强度与撕裂强度较低 高顺式丁二烯橡胶的拉伸强度和撕裂强度均低于
天然橡胶及丁苯橡胶,掺用该种橡胶的轮胎胎面,表现多不耐刺,较易刮伤。 抗湿滑性不良 高顺式丁二烯橡胶在轮胎胎面中掺用量较高时,在车速高、
丁苯橡胶的用途
按国际合成橡胶生产协会(IISRP)的规定,可以用数字表 示六大丁苯橡胶系列,即1000系列(高温乳聚丁苯胶)、1100 系列(高温乳聚丁苯胶炭黑母炼胶)、1500系列(低温乳聚丁 苯胶)、1600系列(低温乳聚丁苯胶炭黑母炼胶)、1700系列 (低温乳聚充油丁苯胶)、1800系列(低温乳聚丁苯胶炭黑母 炼胶),其中以1500系列产品为主。
丁苯橡胶的低温性能稍差,脆性温度约为-45℃。与其他通用橡胶相 似,影响丁苯橡胶电性能的主要因素是配合剂。
耐磨性、耐热性、耐油性和耐老化性等均比天然橡胶好,高温耐磨性 好,适用于车用胎;
加工性能:在加工过程中相对分子质量降低到一定程度不再降低,可 塑度均匀,硫化橡胶硬度变化小;提高相对分子质量可以实现高填充,充 油橡胶的加工性能好;容易与其他不饱和通用橡胶并用,尤其是与天然橡 胶或顺丁橡胶并用,经配合调整可以克服丁苯橡胶的缺点.
异戊橡胶
异戊橡胶(IR)是以异戊二烯为单体经过配位聚合而得到的顺 式聚1,4-异戊二烯弹性体的简称,又称为“合成天然橡胶”。是 世界上次于丁苯橡胶、顺丁橡胶而居于第三位的合成橡胶。
聚合及其分子结构
引发剂体系主要有齐格勒引发剂中的Ti系(TiCl4和AlR3 )、Li系(LiC4H9)和有机酸稀土盐三元引发体系(如 [Ln(naph)3-Al(C2H5)3-Al(C2H5)2Cl]和 [Nd(RCOO)3Al(C2H5)3-Al2(C2H5)3Cl3])。 异戊橡胶顺式-1,4-结构含量为93%~94%,最高达97%。
绝大多数丁苯橡胶用于轮胎工业,其次是汽车零件、工业 制品、电线和电缆包皮、胶管和胶鞋等。
顺丁橡胶
顺丁橡胶(BR)是以1,3-丁二烯为单体,经配位 聚合而得到的高顺式聚丁二烯高分子弹性体。是世界 上仅次于丁苯橡胶的通用合成橡胶。
聚合及其分子结构
丁二烯聚合采用的引发剂主要有Li系、Ti系、Co系、Ni系等很多种类型,其
丁苯橡胶的性能
丁苯橡胶是一种不饱和烯烃高聚物。溶解度参数约为8.4,能溶解于 大部分溶解度参数相近的烃类溶剂中,而硫化胶仅能溶胀。
丁苯橡胶能进行氧化、臭氧破坏、卤化和氢卤化等反应。在光、热、 氧和臭氧结合作用下发生物理化学变化,但其被氧化的作用比天然橡胶缓 慢,即使在较高温下老化反应的速度也比较慢。光对丁苯橡胶的老化作用 不明显,但丁苯橡胶对臭氧的作用比天然橡胶敏感,耐臭氧性比天然橡胶 差。
路面平滑或湿路面上使用时,易造成轮胎打滑。 用于胎面时,使用至中后期易出现花纹块崩掉的现象。 加工性能欠佳 高顺式丁二烯橡胶胶料在辊筒上的加工性能对温度较敏感,
温度高时易产生脱辊现象。在与天然橡胶及丁苯橡胶并用肘,高顺式丁二烯橡胶 所占比例者在50份以下,则问题不大。
粘性较差 在轮胎胎面胶中,用量太高时,胎面接头稍有困难。胎体中用量 较高时〈大于30份〉,需加入增粘剂,否则胎体胶料压延时帘布易出现“露白” 现 象。
与其他弹性体的相容性好 高顺式丁二烯橡胶与天然橡胶、丁苯橡胶 及氯丁橡胶都能互溶。与丁腈橡胶的相溶性不好,但可以25%~30%的量与 之并用,一般使用时,也会超过此量,否则胶料的耐油性会下降。
丁苯橡胶的玻璃化温度取决于苯乙烯均聚物的含量。苯乙烯和丁二烯可 以按需要的比例从100%的丁二烯(顺式、反式的玻璃化温度都是-100℃) 到100%的聚苯乙烯(玻璃化温度为90℃)。玻璃化温度对硫化胶的性质起重 要作用。
大部分乳液聚合丁苯橡胶含苯乙烯为23.5%,这种含量的丁苯橡胶具有 较好的综合性能。
在使用条件下无分子间相对滑动,分子适当交联,形成 网络结构;交联度越高,强度越高,但弹性变差。
结构与性能的关系
弹性与强度 耐热性能与耐老化性能 耐寒性 化学反应性 加工性能
4. 原料及加工工艺
橡胶制品的原材料:生胶、再生胶及各种配合剂,有些 制品还需要纤维及金属材料为骨架材料。
聚合原理 丁二烯与苯乙烯在乳液中按自由基共聚合反应机理进
行聚合反应。其反应式与产物结构式为:
(x+y)CH2=CH-CH=CH2 + zCH2=CH
-CH2-CH=CH-CH2 X CH2-CH Y CH2-CH-Z CH CH2
在典型的低温乳液聚合共聚物大分子链中顺式约占9.5%,反式约 占55%,乙烯基约占12%。如果采用高温乳液聚合,则其产物大分 子链中顺式约占16.6%,反式约占46.3%,乙烯基约占13.7%。
橡胶的主要性能指标
威氏可塑度 门尼粘度 门尼焦烧 定伸强度 扯断伸长率 弹回率
加工工艺 橡胶加工是指由生胶及其配合剂经过一系列化学与
物理加工制成橡胶制品的过程。
干胶加工工艺主要包括塑炼、混炼、成型、硫 化等工序
塑炼:塑炼可使生胶降低弹性,增加塑性。 塑炼设备:辊筒炼胶机。
混炼:混炼的目的是通过机械的作用,使各种配 合剂均匀地分散在胶料中。
生胶、再生胶:生胶包括天然橡胶和合成橡胶;再生胶是 废硫化橡胶经化学、热及机械加工处理后所得,具有一定 的可塑性,可重新硫化的橡胶材料。
配合剂
硫化系统
硫化剂:使橡胶具有高弹性及足够强度 硫化促进剂:促使硫化剂活化; 促进剂的活化剂(活化剂),促进剂的延迟剂(防焦剂)
性能和成本系统
防老剂:防止老化 补强剂:提高力学强度 填充剂:降低成本 增塑剂,软化剂,着色剂,溶剂,发泡剂,增硬剂等
耐磨性能优异 对于需耐磨的橡胶制品,如轮胎、鞋底、鞋后 跟等,这一胶种特别适用。
耐屈挠性优异 高顺式丁二烯橡胶制品耐动态裂口生成性能良 好。
填充性好 与丁苯橡胶和天然橡胶相比,高顺式丁二烯橡胶可填充 更多的操作油和补强填料,有较强的炭黑润湿能力,可使炭黑较好的分散 ,因而可保持较好的胶料性能。这一性能有利于降低胶料成本。
硫化过程的各阶段
诱导
预硫
正硫化 过硫 C
定
D
伸
强
度
A
B
硫化时间
A-起硫快速的胶料
B-有迟延特性的胶料
C-过硫后定伸强度继续上升的胶料
D-具有复原性的胶料
5. 合成橡胶品种
丁苯橡胶
丁苯橡胶是由1,3-丁二烯与苯乙烯共聚而得 的高聚物,简称SBR,是一种综合性能较好的产量 和消耗量最大的通用橡胶。
滞后损失和生热小 由于高顺式丁二烯橡胶分子链段的运动所 需要克服周围分子链的阻力和作用力小,内摩擦小,当作用于分子的 外力去掉后,分子能较快的回复至原状,因此滞后损失小,生热小。 这一性能对于使用时反复变形,且传热性差的轮胎的使用寿命具有一 定好处。
低温性能好 主要表现在玻璃化温度低,为-105℃左右,而天 然橡胶为-73℃,丁苯橡胶为-60℃左右。所以掺用高顺式丁二烯橡胶 的胎面在寒带地区仍可保持较好的使用性能。
用于丁二烯聚合后的产物结构与性能相差较大,如下表所示。
具体催化 剂体系
微观结构含量,%
顺
反
式
式
1,2-
1,4
1,4
Ti系 三烷基铝-四碘化钛-碘-
94
3
3
氯化钛
Co系 一氯二烷基铝-二氯化钴 98
1
1
Ni系 三异丁基铝-环烷酸镍-三 97
1
2
氟化硼乙醚络合物
Li系
丁基锂
35
57.5
7.5
凝
胶
特
Tg
含
第二节 橡胶
1 概述
橡胶是一种在外力作用下能发生较大的形变,当 外力解除后,又能迅速恢复其原来形状的高分子弹性 体。
美国乳聚丁苯橡胶的开发
* 二次世界大战中珍珠港事件后,美国天然橡胶来源中断
* 1942.8 罗斯福任命 B.M.Baruch(金融家),J.B.Conat(哈 佛大学校长、化学家), K.T.Compton(麻省理工大学校长、 物理学家)组成橡胶调查委员会。
较易冷流 由于高顺式丁二烯橡胶分子间作用力小,分子支化较少以及高分 子量部分较少,使得生胶或未硫化的胶料在存放时较易流动。因此生胶的包装、 贮存及半成品存放,需对这一问题引起注意。
顺丁橡胶的用途
顺丁橡胶主要用于制造轮胎中的胎面胶和胎侧 胶,约占80%以上;其他有自行车外胎、鞋底、输送 带覆盖胶、电线绝缘胶料、胶管、体育用品(高尔 夫球)、胶布、腻子、涂漆、漆布等。
压延和压出:混炼胶通过压延和压出等工艺,可 以制成一定形状的半成品。
成形 成形工艺是把构成制品的各部件,通过粘贴、压
合等方法组合成具有一定形状的整体的过程。
硫化:未经硫化的橡胶其大分子是线型或支链型 结构,因其制品强度很低、弹性小、遇冷变硬、遇 热变软、遇溶剂溶解等,使得制品无使用价值。所 以橡胶制品必须经过硫化变成网状或体型结构才有 实用价值。 硫化是成形品在一定温度、压力下形 成网络结构的过程,其结果是使半成品失去塑性, 同时获得高弹性和足够强度。
性
℃Hale Waihona Puke Baidu
量
黏
%
度
-105 1-2
3.0
-105
1
2.7
-105
1
2.7
-93
1 2.6-2.9
Ti系、Co系、Ni系引发剂引发丁二烯聚合可以得到顺式-1,4含量大于90%的聚 丁二烯橡胶,一般称为高顺式聚丁二烯橡胶,是聚丁二烯橡胶的主要品种。
Ni系引发剂中的主引发剂是环烷酸镍,助引发剂是三异丁基铝,第三 组分是三氟化硼乙醚络合物。
丁苯橡胶的结构
丁苯橡胶类型
低温乳液聚合丁苯橡胶 高温乳液聚合丁苯橡胶
宏观结构 支化 凝胶 Mn HI 中等 少量 100000 4-6 大量 多 100000 7.5
PS,% 23.5 23.4
微观结构 顺式 反式 乙烯基 9.5 55 12 16.6 46.3 13.7
大分子宏观结构包括:单体比例、平均相对分子质量及分布、分子结构 的线性或非线性,凝胶含量等,微观结构主要包括:丁二烯链段中顺式-1, 4、反式-1,4和1,2-结构(乙烯基)的比例,苯乙烯、丁二烯单元的分布 等。其中乙烯基含量对性能影响较大,含量越低,丁苯橡胶的玻璃化温度越 低。
顺丁橡胶的优点
高弹性 高顺式丁二烯橡胶是当前所有橡胶中弹性最高的一种橡胶,甚至 在很低的温度下,分子链段都能自内运动,所以能在很宽的温度范围内显示 高弹性,甚至在-40℃时还能保持。一般来说,即使顺式含量最高的聚合物 在这一温度下也会结晶。这种低温下所具有的较高弹性及抗硬化性能,使其 与天然橡胶或丁苯橡胶并用时,能改善它们的低温性能。
* 1942.9 委员会提出报告:“…如果不能保证迅速提供大量 的橡胶,那么我们的战争力量和国内经济两者都会破产,因 此,橡胶升级为最紧急的问题。”
* 美国政府投资7亿美元,利用德国技术,两年内建起51个 生产原料和橡胶的工厂,成为仅次于发展原子弹“曼哈顿工 程”的第二大工程。
2. 橡胶分类
橡胶
天然橡胶 通用橡胶
顺丁橡胶的结构、性能及用途
采用Ni系引发剂合成的顺丁橡胶顺式1,4含量为96-98%, 属于高顺式丁二烯橡胶,其分子结构比较规整,主链上无取代 基,分子间作用力小,分子长而细,分子中有大量的可发生内 旋转的C-C单键,使分子十分“柔软”。同时分子中还存在许 多较具反应性的C=C键,这样的分子结构决定了此种橡胶具有 如下特性。
合成橡胶
特种橡胶
丁苯橡胶 顺丁橡胶
异戊橡胶 乙丙橡胶 丁钠橡胶 丁腈橡胶 氯丁橡胶 氯基橡胶 氟橡胶
氯醚橡胶 硅橡胶 聚氨酯橡胶 聚硫橡胶 丙烯酸酯橡胶
3. 橡胶的结构与性能的关系
橡胶主要特性为回弹性能,其分子结构特征为: 大分子链具有足够的柔性,玻璃化温度比室温要低,柔 性越好,弹性越好;
在使用条件下不结晶或结晶度很小,适当结晶度可以提 高橡胶的强度,但结晶度过高,使橡胶的弹性变差。
(1)环烷酸镍
环烷酸镍的化学式为:Ni(OOCR)2,镍含量>7%~8%,水分<0.1%。 (2)三异丁基铝 三异丁基铝的化学式为:Al(i-C4H9)3,外观浅黄透明,无悬浮物,活 性铝含量≥50%。 (3)三氟化硼乙醚络合物 三氟化硼乙醚络合物的化学式为:BF3OC2H5,含量>46%,沸点124.5 ~126℃
模内流动性好 用高顺式丁二烯橡胶制造的制品缺胶情况少。
吸水性低 顺丁橡胶的吸水性小于天然橡胶和丁苯橡胶。使顺丁橡胶 用于绝缘电线等需耐水的橡胶制品。
顺丁橡胶的缺点
拉伸强度与撕裂强度较低 高顺式丁二烯橡胶的拉伸强度和撕裂强度均低于
天然橡胶及丁苯橡胶,掺用该种橡胶的轮胎胎面,表现多不耐刺,较易刮伤。 抗湿滑性不良 高顺式丁二烯橡胶在轮胎胎面中掺用量较高时,在车速高、
丁苯橡胶的用途
按国际合成橡胶生产协会(IISRP)的规定,可以用数字表 示六大丁苯橡胶系列,即1000系列(高温乳聚丁苯胶)、1100 系列(高温乳聚丁苯胶炭黑母炼胶)、1500系列(低温乳聚丁 苯胶)、1600系列(低温乳聚丁苯胶炭黑母炼胶)、1700系列 (低温乳聚充油丁苯胶)、1800系列(低温乳聚丁苯胶炭黑母 炼胶),其中以1500系列产品为主。
丁苯橡胶的低温性能稍差,脆性温度约为-45℃。与其他通用橡胶相 似,影响丁苯橡胶电性能的主要因素是配合剂。
耐磨性、耐热性、耐油性和耐老化性等均比天然橡胶好,高温耐磨性 好,适用于车用胎;
加工性能:在加工过程中相对分子质量降低到一定程度不再降低,可 塑度均匀,硫化橡胶硬度变化小;提高相对分子质量可以实现高填充,充 油橡胶的加工性能好;容易与其他不饱和通用橡胶并用,尤其是与天然橡 胶或顺丁橡胶并用,经配合调整可以克服丁苯橡胶的缺点.
异戊橡胶
异戊橡胶(IR)是以异戊二烯为单体经过配位聚合而得到的顺 式聚1,4-异戊二烯弹性体的简称,又称为“合成天然橡胶”。是 世界上次于丁苯橡胶、顺丁橡胶而居于第三位的合成橡胶。
聚合及其分子结构
引发剂体系主要有齐格勒引发剂中的Ti系(TiCl4和AlR3 )、Li系(LiC4H9)和有机酸稀土盐三元引发体系(如 [Ln(naph)3-Al(C2H5)3-Al(C2H5)2Cl]和 [Nd(RCOO)3Al(C2H5)3-Al2(C2H5)3Cl3])。 异戊橡胶顺式-1,4-结构含量为93%~94%,最高达97%。
绝大多数丁苯橡胶用于轮胎工业,其次是汽车零件、工业 制品、电线和电缆包皮、胶管和胶鞋等。
顺丁橡胶
顺丁橡胶(BR)是以1,3-丁二烯为单体,经配位 聚合而得到的高顺式聚丁二烯高分子弹性体。是世界 上仅次于丁苯橡胶的通用合成橡胶。
聚合及其分子结构
丁二烯聚合采用的引发剂主要有Li系、Ti系、Co系、Ni系等很多种类型,其
丁苯橡胶的性能
丁苯橡胶是一种不饱和烯烃高聚物。溶解度参数约为8.4,能溶解于 大部分溶解度参数相近的烃类溶剂中,而硫化胶仅能溶胀。
丁苯橡胶能进行氧化、臭氧破坏、卤化和氢卤化等反应。在光、热、 氧和臭氧结合作用下发生物理化学变化,但其被氧化的作用比天然橡胶缓 慢,即使在较高温下老化反应的速度也比较慢。光对丁苯橡胶的老化作用 不明显,但丁苯橡胶对臭氧的作用比天然橡胶敏感,耐臭氧性比天然橡胶 差。
路面平滑或湿路面上使用时,易造成轮胎打滑。 用于胎面时,使用至中后期易出现花纹块崩掉的现象。 加工性能欠佳 高顺式丁二烯橡胶胶料在辊筒上的加工性能对温度较敏感,
温度高时易产生脱辊现象。在与天然橡胶及丁苯橡胶并用肘,高顺式丁二烯橡胶 所占比例者在50份以下,则问题不大。
粘性较差 在轮胎胎面胶中,用量太高时,胎面接头稍有困难。胎体中用量 较高时〈大于30份〉,需加入增粘剂,否则胎体胶料压延时帘布易出现“露白” 现 象。
