电力电子技术试题填空
电力电子技术试题及答案
电力电子技术试题及答案
《电力电子技术》试卷答案
一、填空（每空1分，36分）
1、请在正确的空格内标出下面元件的简称：
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET
和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压
为800V伏、额定有效电流
为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进
行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。环流可在电路中
加电抗器来限制。为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）
1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现
电力电子技术期末考试试题及答案(史上最全)
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。
14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。
16.大、中功率的变流器广泛应用的是_晶体管__触发电路，同步信号为锯齿波的触发电路，可分为三个基本环节，即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_。
第3章直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路和_升压斩波电路_。
15.IGBT的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
9.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第_1、2、3、4_象限。
10.复合斩波电路中，电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个__基本__斩波电路并联。
电力电子技术试题及答案一
电力电子技术试题（第一章）
一、填空题
1、普通晶闸管内部有PN 结,，外部有三个电极，分别是极极和极。
1、两个、阳极A、阴极K、门极G。
2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、正向、触发。
3、晶闸管的工作状态有正向状态，正向状态和反向状态。
3、阻断、导通、阻断。
4、某半导体器件的型号为KP50 —7 的，其中KP 表示该器件的名称为，50 表示，7 表示。
4、普通晶闸管、额定电流50A、额定电压100V。
5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
5、维持电流。
6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。
6、减小。
7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN 结，外部一共有3 个电极，它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。
电力电子技术试题20套及答案
1.考试试卷( 1 )卷
一、填空题（本题共8小题，每空1分，共20分）
1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属
于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时，
_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为
_________调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的
是_____________，应用最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大
反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；
电力电子技术模拟试题及答案3套
XX学院 20XX年秋季学期
电力电子技术模拟试题3（开卷，时间：120分钟）
（所有答案必须写在答题纸上）
一、填空题（20分，每题1分）
1.直流斩波电路完成的是直流到的变换。
2.直流斩波电路中最基本的两种电路是电路和电路。
3.斩波电路有三种控制方式：、和。其中最常用的控制方式是：。
4.脉冲宽度调制的方法是：不变，时间变化，即通过导通占空比的改变来改变变压比，控制输出电压。
5.脉冲频率调制的方法是: 时间不变，变化，导通比也能发生变化，从而达到改变输出电压的目的。该方法的缺点是：的变化范围有限。输出电压、输出电流中的不固定，不利于滤波器的设计。
6.降压斩波电路中通常串接较大电感，其目的是使负载电流。
7.升压斩波电路使电压升高的原因：电感L ，电容C 。
8.升压斩波电路的典型应用有和等。
9.升降压斩波电路和Cuk斩波电路呈现升压状态的条件是开关器件的导通占空比为；呈现降压状态的条件是开关器件的导通占空比为。
二、简答题（20分，每题2分）
1. 复合斩波电路中的电流可逆斩波电路和桥式斩波电路在拖动直流电动机时，均能实现负载电流可逆的要求，那么二者有什么区别？
2. 多相多重斩波电路有何优点？
3. T型可逆斩波电路与H型可逆斩波电路相比各有何优缺点？
4.桥式可逆斩波电路的两种控制方式，即双极式和单极式，各有何优缺点？
5.什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
6.在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压波形如何？如果有一个晶闸管被击穿而短路，其它晶闸管受什么影响？

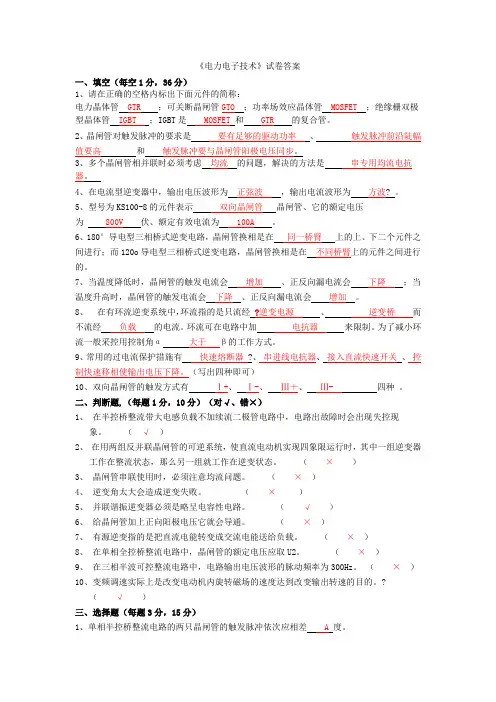

电力电子技术试题及其规范标准答案
《电力电子技术》试卷答案
一、填空（每空1分，36分）
1、请在正确的空格内标出下面元件的简称：
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波? 。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压
为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经?逆变电源、逆变桥而不流经负载的电流。环流可在电路中加电抗器来限制。为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器?、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可）
10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）
1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现

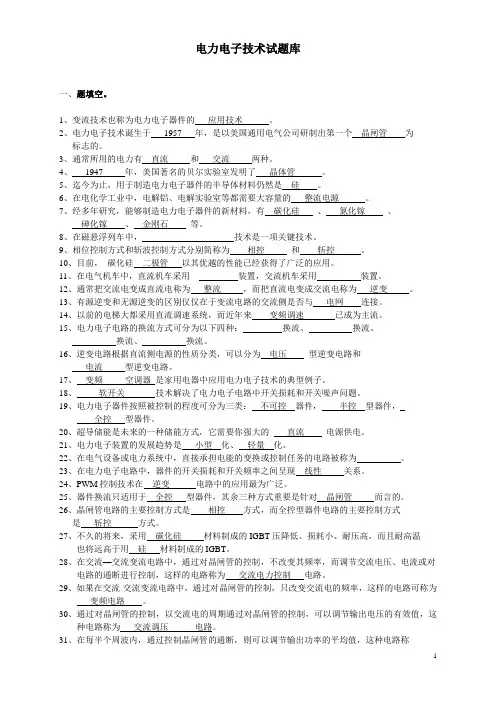

电力电子技术试题库答案
电力电子技术试题库
一、题填空。
1、变流技术也称为电力电子器件的应用技术。
2、电力电子技术诞生于1957 年，是以美国通用电气公司研制出第一个晶闸管为
标志的。
3、通常所用的电力有直流和交流两种。
4、1947 年，美国著名的贝尔实验室发明了晶体管。
5、迄今为止，用于制造电力电子器件的半导体材料仍然是硅。
6、在电化学工业中，电解铝、电解实验室等都需要大容量的整流电源。
7、经多年研究，能够制造电力电子器件的新材料，有碳化硅、氮化镓、
砷化镓、金刚石等。
8、在磁悬浮列车中，技术是一项关键技术。
9、相位控制方式和斩波控制方式分别简称为相控和斩控。
10、目前，碳化硅二极管以其优越的性能已经获得了广泛的应用。
11、在电气机车中，直流机车采用装置，交流机车采用装置。
12、通常把交流电变成直流电称为整流，而把直流电变成交流电称为逆变。
13、有源逆变和无源逆变的区别仅仅在于变流电路的交流侧是否与电网连接。
14、以前的电梯大都采用直流调速系统，而近年来变频调速已成为主流。
15、电力电子电路的换流方式可分为以下四种：换流、换流、
换流、换流。
16、逆变电路根据直流侧电源的性质分类，可以分为电压型逆变电路和
电流型逆变电路。
17、变频空调器是家用电器中应用电力电子技术的典型例子。
18、软开关技术解决了电力电子电路中开关损耗和开关噪声问题。
19、电力电子器件按照被控制的程度可分为三类：不可控器件，半控型器件，
全控型器件。
20、超导储能是未来的一种储能方式，它需要你强大的直流电源供电。
21、电力电子装置的发展趋势是小型化、轻量化。
电力电子技术模拟试题及答案
XX学院XX年秋季学期
电力电子技术模拟试题5 （开卷,时间：120分钟）
（所有答案必须写在答题纸上）
一、填空题（42分，每空1分）
1.IGBT导通的条件是： ________________ 且_____________________ o
2. IGBT的输出特性分为三个区域，分别是： ________________________ o IGBT的开关过程，是在 _______ 区和 _______ 区之间切换。
3.IGCT由__________ 和__________ 两类器件结合而成的复合器件，目前正在与IGBT等新型器件激烈竞争，试图最终取代 ___________ 在大功率场合的位置。4•将多个电力电子器件封装在一个模块中，称为 _____________ o
5•与单管器件相比，功率模块的优点是： ___________ . _____________ o
6•功率集成电路将功率器件与 _______________________ 等信息电子电路制作在同一芯片上。
7•功率集成电路实现了_________ 和_______ 的集成，成为机电一体化的理想接口。
&按照载流子参与导电的情况"可将电力电子器件分为: ___________ 、 ________ 和三类。
9.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第
________ 象限，升压斩波电路能使电动机工作于第_________ 象限， ________ 斩波电路能使电动机工作于第1和第2象限。
10•桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第
电力电子技术试题及答案
4、 某感性负载采用带续流二极管的单相半控桥整流电路，已知电感线 圈的内电阻Rd=5Ω，输入交流电压U2=220V，控制角α=60°。试求 晶闸管与续流二极管的电流平均值和有效值。 解：首先求整流使出电压的平均值 Ud=0.9=0.9×220×=149 V 再求负载电流 Id = Ud / Rd = (149 / 5) ≈ 30 A 晶闸管与续流二极管的电流平均值和有效值分别为 IdT = Id = = 10 A IT = Id = ×30 = 17.3 A IdD = Id = × 30 = 10 A ID = Id = ×30 = 17.3 A
（×）
22、在电路中接入单结晶体管时，若把b1、b2接反了，就会烧坏
管子。（×）
23、单结晶体管组成的触发电路也可以用在双向晶闸管电路中。
（√）
24、单结晶体管组成的触发电路输出的脉冲比较窄。
（√）
25、单结晶体管组成的触发电路不能很好地满足电感性或反电动
势负载的要求。
（√）
三、单项选择题 把正确答案的番号填在括号内（每小题1分，共
4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称
为 ，50表示
电力电子技术试题及答案
一、填空题（29分）
1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57
.115)
35.1(倍-。
1、普通晶闸管的图形符号是 电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。
电力电子技术试题20套答案
20套答案
第一套题答案！
一、填空题〔共8小题，每空1分，共20分〕
1、空1 信息电子技术
2、空1 开关；空2 开关
3、空1 载波比；空2 同步；空3 分段同步
4、空1 冲量；空2 形状
5、空1 MOSFET；空2 GTO；空3 IGBT
6、空1 ；空2
7、空1 有源；空2 无源
8、空1 VD1；空2 V1；空3 VD2；空4 V2；空5 VD1
二、选择题〔共10小题，前4题每题2分，其余每题1分，共14分〕
1、〔B〕
2、〔D〕
3、〔C〕
4、〔C〕
5、〔D〕
6、〔A〕
7、〔C〕
8、〔B〕
9、〔A〕10、〔B〕
三、简答题〔共3 小题，共22分〕
1、〔7分〕
晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。门极所加正向触发脉冲的最小宽度，应能使阳极电流到达维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。导通后的晶闸管管压降很小。〔3分〕
使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。其方法有二：〔1〕减小正向阳极电压至某一最小值以下，或加反向阳极电压；〔2分〕
〔2〕增加负载回路中的电阻。〔2分〕
2、〔8分〕
(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；〔2分〕
(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；〔3分〕
(3) 阻感负载时需提供无功。为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。〔3分〕3、〔7分〕
〔1〕外部条件：要有一个能提供逆变能量的直流电源，且极性必须与直流电流方向一致，其电压值要稍大于Ud；〔2分〕
(完整版)电力电子技术试题20套及答案
1.考试试卷( 1 )卷
一、填空题（本题共8小题，每空1分，共20分）
1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属
于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时，
_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为
_________调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的
是_____________，应用最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大
反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；
(完整版)电力电子技术试题及答案(1)
《电力电子技术》试卷
一．填空（共15分，1分/空）
1.电力电子技术通常可分为（）技术和（）技术两个分支。
2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。
3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U
，忽略主电路
2
各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。
4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。
5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。
6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。
7.控制角α与逆变角β之间的关系为（）。
二．单选（共10分，2分/题）
1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A.直流断路器
B. 快速熔断器
C.过电流继电器
2．晶闸管属于（）。
A.不可控器件
B. 全控器件
C.半控器件
3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。
A．180O B.90O C.120O
4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。
A.60
B. 180
C. 120
5．把交流电变成直流电的是（）。
A. 逆变电路
B.整流电路
C.斩波电路
三．多选（共10分，2分/题）
1．电力电子器件一般具有的特征有。
A.所能处理电功率的大小是其最重要的参数
B.一般工作在开关状态
C.一般需要信息电子电路来控制
电力电子技术试题填空
电力电子技术试题填空
1、请在空格内标出下面元件的简称：电力晶体管；可关断晶闸管；功
率场效应晶体管；绝缘栅双极型晶体管；IGBT是
和的复合管。
2、晶闸管对触发脉冲的要求是、和
。
3、多个晶闸管相并联时必须考虑的问题，解决的方法是。
4、在电流型逆变器中，输出电压波形为波，输出电流波形为波。
5、型号为KS100-8的元件表示晶闸管、它的额定电压为伏、额定
有效电流为安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_ 上的上、下二个元件
之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_ 上的元件之
间进行的。
7、当温度降低时，晶闸管的触发电流会、正反向漏电流会；当温度
升高时，晶闸管的触发电流会、正反向漏电流会。
8、在有环流逆变系统中，环流指的是只流经、
而不流经的电流。环流可在电路中加来限制。为了减
小环流一般采用控制角αβ的工作方式。
9、常用的过电流保护措施有、、
、。〔写出四种即可〕
10、双向晶闸管的触发方式有、、、、
四种。
11、双向晶闸管的触发方式有：
I+ 触发：第一阳极T1接电压，第二阳极T2接电压；门极G 接电压，T2接电压。
I- 触发：第一阳极T1接电压，第二阳极T2接电压；门极G接
电压，T2接电压。
Ⅲ+触发：第一阳极T1接电压，第二阳极T2接电压,门极G接
电压，T2接电压。
Ⅲ-触发：第一阳极T1接电压，第二阳极T2接电压；门极G接
电压，T2接电压。
12、由晶闸管构成的逆变器换流方式有换流和换流。
13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为
逆变器与逆变器两大类。
电力电子技术试题20套及答案
考试试卷( 1 )卷
一、填空题（本题共8小题，每空1分，共20分）
1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时，_________损
耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________
调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用
最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的
峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；
(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电
电力电子填空题
电力电子技术试题
第1章电力电子器件
1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有__ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。第2章整流电路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子技术试题填空
1、请在空格内标出下面元件的简称：电力晶体管 . 率场效应晶体管 ________________ ;绝缘栅双极型晶体管
的复合管。
2、晶闸管对触发脉冲的要求是
____________ O 3、多个晶闸管相并联时必须考虑 的问题，解决的方法是 4、 在电流型逆变器中，输出电压波形为 5、
型号为KS100-8的元件表示 ___________ 有效电流为 安。 __________ 波，输出电流波形为 晶闸管、它的额定电压为
伏、额定
6、180°导电型三相桥式逆变电路，晶闸管换相是在 __________________________ 上的上、下二个元件 之间进行；而1200导电型三相桥式逆变电路， 晶闸管换相是在 ________________ 上的元件之 间进行的。
7、当温度降低时，晶闸管的触发电流会 __________________ 、正反向漏电流会 升高时，晶闸管的触发电流会 _______________ 、正反向漏电流会 _____________
8、在有环流逆变系统中，环流指的是只流经 _____________________ 而不流经 __________________ 的电流。环流可在电路中加
来限制。为了减
小环流一般采用控制角a 9、常用的过电流保护措施有 B 的工作方式。
O （写出四种即
可）
10、 双向晶闸管的触发方式有 四种。 11、 双向晶闸管的触发方式有: 1+触发：第一阳极 T1接 电压，第二阳极
T 2接
电压；门极 G
接 电压， T2接 电压。
I-触发：第一阳极 T1接 电压，第二阳极
T2接
电压；门极G 接
电压，T2接 电压。
川+触发：第一阳极 T1接 电压，第二阳极 T2接 电压，门极G 接
电压，T2接 电压。
川-触发：第一阳极 T1接 电压，第二阳极 T2接
电压；门极G 接
电压，T2接 电压。
换流。
12、 由晶闸管构成的逆变器换流方式有 _________________ 换流和 13、 按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 _____ 逆变器与______________ 逆变器两大类。
;可关断晶闸管_ ______ ; IGBT 是
;功
14、有一晶闸管的型号为KK200 —9，请说明KK
表示,9表示
15、单结晶体管产生的触发脉冲是 ____________________ 脉冲；主要用于驱动 ___________ 功率的晶闸
管；锯齿波同步触发电路产生的脉冲为_____________________ 脉冲；可以触发_____________ 功率的晶闸管。
16、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的电流有效值
为15A，则这个电路中晶闸管的额定电压可选为_________________________ ;晶闸管的额定电流
可选为 ___________________ 。
17、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类
很多，但归纳起来可分为________________________ 与_________________ 两大类。
18、对异步电动机实施变频调速控制，通常的控制方式有 ___________________________________________ 、
等四种。
两种。
19、PWM逆变电路的控制方法有三种。其中调制法又可分为.
20、通常变流电路实现换流的方式:
、四种。
21
、在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。
22
、
在电力晶闸管电路中，常用的过电压保护有••
和等几种。
23
、提高变流置的功率因数的常用方法有、、
、几种。
24
、
目前常用的具有自关断能力的电力电子元件有、、
、几种。
25
、普通晶闸管的图形符号是_, 三个电极分别是, 和晶闸管的导通条件是;关断条件是.。
26
、可关断晶闸管的图形符号是：电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是；
27
、
绝缘栅双极型晶体管是以作为栅极，以
作为发射极与集电极复合而成。
28、在电力晶闸管电路中，常用的过电流保护有------------------
；
----------------- ；
—
等几种。
;和
200表示
29、晶闸管的换相重叠角与电路的到参数有关。
30、双向晶闸管的图形符号是，三个电极分别是
;双向晶闸管的的触发方式有
，-°
31、单相全波可控整流电路中，晶闸管承受的最大反向电压为波可控整流电路中，晶闸管承受的最大反向电压为_ ________ 。三相半。（电源相电压为
U0
32、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用
_________________ 触发；二是用 _______________________ 33、在同步电压为锯齿波的触发电路中，锯齿波底宽可达
才能达 ___________________ 度。触发。
度；实际移相
34、异步电动机变频调速时，对定子频率的控制方式有
35、软开关电路种类很多，大致可分成 _____________________ 电路、_______
36、单相半波可控整流电路中，晶闸管承受的最大反向电压为_
波可控整流电路中，晶闸管承受的最大反向电压为 ____________________
U2）
37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为
_______ 表示。
一般操作引起的过电压都是瞬时尖峰电压，经常使用的保护方法是
_____________ 而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有 _________________ 和—
39、交流零触发开关电路就是利用
40、型号为KS100-8的元件表示
流为 ___________ 安。
41、实现有源逆为的条件为—电路两大类。
_______ 。三相半。（电源电压为
.角，用
38、
________ 方式来控制晶闸管导通与关断的。管、它
的额定电压为____________________ 伏、额定电
_______________________________________________________________ O 42、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别
工作在正组状态、______________ 状态、反组_____________状态、状态。
能量转变成 ________________ 能量后送给
43、有源逆变指的是把
置。
44、给晶闸管阳极加上一定的 _______________ 电压；在门极加上
的 ________________ 电流，晶闸管才能导通。
电压，并形成足够
