浅谈净水厂中重力式无阀滤池施工技术
重力式无阀滤池的工艺流程
重力式无阀滤池的工艺流程-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII重力式无阀滤池的工艺流程(图)重力无阀滤池是利用水力学原理,通过进出水的压差自动控制虹吸产生和破坏,实现自动运行的滤池,适用于工矿、城镇的小型给水工程。
无阀滤池的结构简图如下图所示:无阀滤池的结构简图其平面形状一般采用圆形,也可采用方形。
从澄清池来的水,经进水分配槽,进水管,及配水挡板的消能和分散作用后,比较均匀地分布在滤层上部,水流通过滤料层、承托层与配水系统进入底部空间,然后经连通渠上升到冲洗水箱。
随着过滤的进行,冲洗水箱中的水位逐渐上升(虹吸上升管中水位也相应上升)。
当水位达到出水管喇叭口的上缘时,便从喇叭口溢流到清水池。
这就是无阀的过滤池的过滤过程。
无阀滤池的冲洗用水,全靠自己上部的冲洗水箱暂时储存。
冲洗水箱的容积是按照一个滤池的一次冲洗水量设计。
无阀滤池常用小阻力配水系统。
当滤池刚投入运转时,滤层较清洁,虹吸上升管内外的水面差便反映了滤池清洁滤层过滤时的水头损失,如上图中所示的H段,这一数值一般在20厘米左右,也称它为初期水头损失。
随着过滤的进行,水头损失逐渐增加,但是由于澄清池来水不变,就使得虹吸上升管内的水位缓慢上升,也就使得滤层上的过滤水头加大,用以克服滤层中增加的阻力,使滤速不变,过滤水量也因此不变。
当虹吸上升管内的水位逐渐上升,在到达虹吸辅助管以前(即过滤阶段),上升管中被水排挤的空气受到压缩,从虹吸下降管的下端穿过水封进入大气。
当虹吸上升管中的水位超过虹吸辅助管的上端管口时(此时的H称“终期允许水头损失”一般采用1.5~2.0m),水便从虹吸辅助管中流下,当急速的水流经过抽气管与虹吸辅助管连接处的水射器时,就把抽气管中的空气带走,使它产生负压,同时把虹吸下降管上端的空气抽走,也使虹吸管造成负压,由于在虹吸辅助管上口入流处因产生旋涡,也夹带了一部分气体,更加速了虹吸管中真空度的增加。

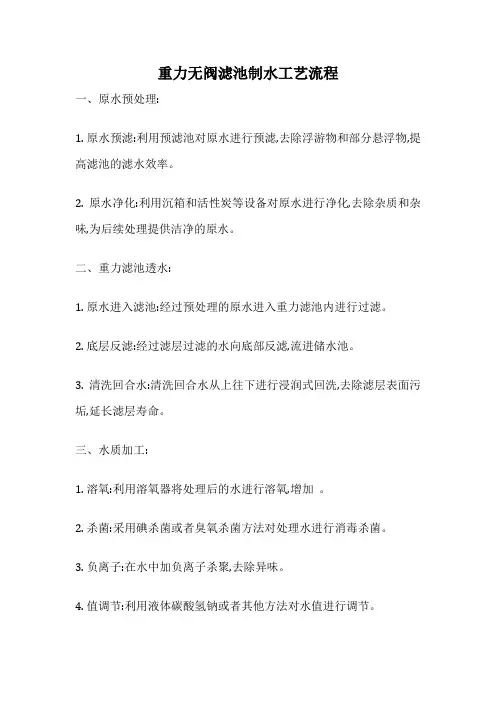

重力无阀滤池制水工艺流程
重力无阀滤池制水工艺流程
一、原水预处理:
1. 原水预滤:利用预滤池对原水进行预滤,去除浮游物和部分悬浮物,提高滤池的滤水效率。
2. 原水净化:利用沉箱和活性炭等设备对原水进行净化,去除杂质和杂味,为后续处理提供洁净的原水。
二、重力滤池透水:
1. 原水进入滤池:经过预处理的原水进入重力滤池内进行过滤。
2. 底层反滤:经过滤层过滤的水向底部反滤,流进储水池。
3. 清洗回合水:清洗回合水从上往下进行浸润式回洗,去除滤层表面污垢,延长滤层寿命。
三、水质加工:
1. 溶氧:利用溶氧器将处理后的水进行溶氧,增加。
2. 杀菌:采用碘杀菌或者臭氧杀菌方法对处理水进行消毒杀菌。
3. 负离子:在水中加负离子杀聚,去除异味。
4. 值调节:利用液体碳酸氢钠或者其他方法对水值进行调节。
5. 输水:经过以上加工步骤打的饮用水储存在储水池或者直接输送给用户。
以上就是重力无阀滤池制水工艺流程的概要描述。
流程操作简单,投资及运行成本低,适用于中小城镇的自来水供应。

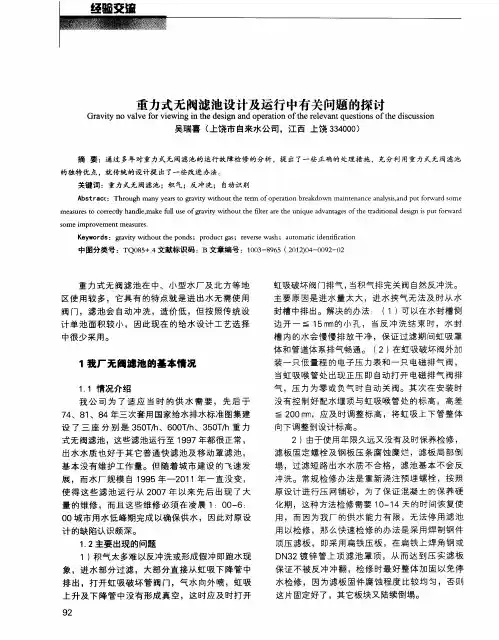

重力式无阀滤池设计及运行中有关问题的探讨
K wor ey ds: g a t ih rvi w t outt on s; p od tg s; r v rew ah; a t m ai d ntf ai n y he p d r uc a ee s s u o tci e i c to i
吴瑞 喜 ( 上饶 市 自来水 公司 。江 西 上 饶 34 0 ) 30 0
摘 要 :通过 多年对 重力式无阀滤池的运行故 障检修 的分析 ,提 出了一 些正确 的处理措施 ,充分利 用重力式无 阀滤池
的 独特 优 点 ,就 传 统 的设 计提 出 了一 些 改进 办 法 。
关键词 :重力式无阀滤池 ;积气 ;反 冲洗 ;自动识 别
中图分类号 :T 8+.文献标识码 :B文章编号 :10 - 9 5( 0 2 4 0 9 - 2 Q0 5 4 0 3 8 6 2 1) - 0 2 0 0
重 力式 无 阀滤 池在 中、 小 型水 厂 及 北 方等地
虹吸破 坏 阀 门排 气 , 当积 气排 完 关阀 自然反 冲洗 。
主 要原 因是 进 水量 太 大 ,进 水 挟 气 无 法及 时 从 水
2重 力式无 阀滤池设计的几点改进
2 1 力式 无阀滤 池 的优点 .重 1)进 出水 系 统 没 有 阀 门 ,造 价 与 现 有 的 V 型 滤 池相 比较 存在 巨大 的 投入 及 维 护优 势 ,现 一 座 1 吨 /日的 V型 滤池 各种 进水 气动 阀门及控 0万
深 度 可 以减 少 1米 ,增加 滤 室 空 间 ,滤 层 厚度 可 由原 来 的 7 m 加 至 1 0C 0c 增 2 m,同 时 也 增 加 了 滤
重力式无阀过滤器的工作原理与安装
重力式无阀过滤器的工作原理与安装概述:钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。
重力式无阀过滤器/无阀滤池是一种不需要阀门的快滤池,在运行的过程中,出水的水位保持恒定不变,进水的水位则随着滤层水头损失阀增加而不断在吸管内上升,当水位上升到虹吸管管顶,并形成虹吸时,就开始自动滤层反冲洗,冲洗掉废水沿虹吸管排出池外。
重力式无阀过滤器/无阀滤池的进水、出水、冲洗及排水均不用阀门,靠水力作用自动运行,运行费用低,管理方便,安全自动化,设备一体化,进水箱、过滤器、反冲洗水箱等组装一体,结构紧凑,用户只需按要求做设备基础和接通进出水管即可投入运行。
同时,该过滤器系列产品均装有顶盖,卫生防护条件好,可以露天设置,与钢筋混凝土滤池相比自重小,采用沥青砂柔性基础。
根据多年来在各个工程成功运行经验和各用户反馈意见、结合多年生产经验,不断更新完善,研制出了改进型第三代重力式无阀过滤器。
更新完善的该重力式无阀过滤器环保设备,具备了更宽广的处理能力和适用范围,江苏锐志环保公司生产的无阀过滤器/无阀滤池有二大系列:一类是滤池为方形CBL-Ⅱ型,过滤水量有20m3/h至175m3/h;另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型,过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。
其中过滤水量为20m3/h至175m3/h的均整体运输至现场,过滤水量为200m3/h至750m3/h的,由我厂预制成几部分,运至现场拼装而成,再经防腐后交付施工单位,装填滤料后即可调试和运行。
同时可根据用户不同要求设计制造可满足大型循环冷却水系统旁滤处理要求的规模更大的组合型无阀过滤器。
工作原理:原水由进水管送入滤池,经过滤池层自上而下地过滤,清水即从连通管注入存水箱内贮存,水箱充满后,水通过出水管入清水池管入清水池。
重力无阀滤池施工方案
三原县城供水改扩建工程Ⅲ标重力无阀滤池工程专项施工方案陕西建工集团第十一建筑工程有限公司三原县城供水改扩建工程Ⅲ标项目部二0一三年六月二十九日三原县城供水改扩建工程Ⅲ标重力无阀滤池工程专项施工方案一、工程概况三原县城供水改扩建工程Ⅲ标为扩建冯村水处理厂,主要包括新建取水工程、沉沙池、反应沉淀池及厂房、重力无阀滤池及厂房、加氯加药车间、场区工艺管道等,使水处理能力由原来的1.2万吨/日增加到3.6万吨/日,缓解城市供水压力,改善居民生活条件。
重力无阀滤池设计为3组3座,在厂房内竖向一字排开,单池平面尺寸7。
46m×10。
3m。
主池体宽4。
7m,高4。
66m。
滤速10m/h,冲洗强度15L/s·m²,冲洗历时5min。
滤池厂房长36m,宽18m,为下沉式结构,室内地面—4。
0m,主体采用砼基础,钢结构。
二、施工总布置根据设计要求,结合场地情况,施工布置分施工现场、钢筋棚、木工房、砂浆拌和站。
具体见施工平面图。
具体要求如下:1、施工现场周围设围挡和警戒线,封闭施工。
险要位置及出口设警示标志和警示灯,保证施工现场安全。
2、钢筋棚长30米、宽15米占地450平方米;木工房长20米、宽10米占地200平方米,砂浆搅拌站长20米、宽20米占地400平方米施工搅拌站内设搅拌区、料场等,保证施工及机械停放需要。
钢筋及砼材料根据施工进度运入施工现场。
3、施工搅拌站与施工道路间及施工搅拌站与施工现场间道路为6米宽20公分厚泥结石路面。
4、在厂房开挖界线2米外四周各打一排水井,井深要求低于设计开挖基础2m。
前期开挖时用于施工排水和就近解决施工用水,施工出地下水位线后,留一眼解决施工用水。
其他砂砾回填。
施工用电由电源接入配电室,施工现场、钢筋棚、木工房、砼搅拌站设临时配电箱。
另备30KW 发电机一台,以备工程急需。
木工棚要求配置灭火器械。
三、施工组织与安排1、施工组织机构根据项目与施工管理的要求,针对本工程的特点,我项目经理部组建滤池施工组。

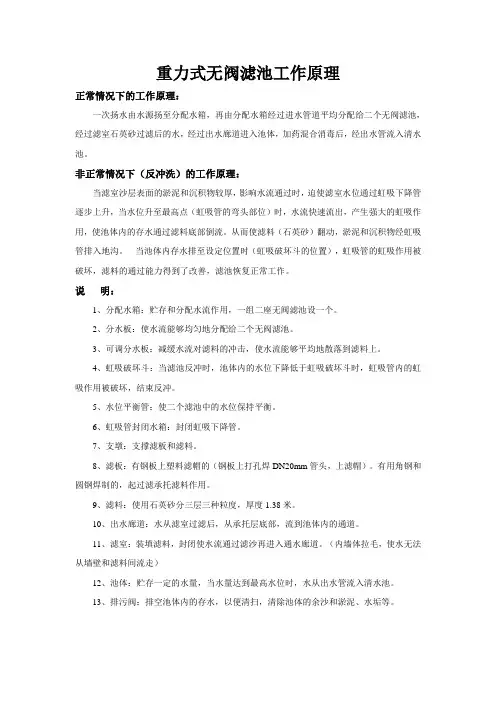

重力式无阀滤池原理
重力式无阀滤池工作原理正常情况下的工作原理:一次扬水由水源扬至分配水箱,再由分配水箱经过进水管道平均分配给二个无阀滤池,经过滤室石英砂过滤后的水,经过出水廊道进入池体,加药混合消毒后,经出水管流入清水池。
非正常情况下(反冲洗)的工作原理:当滤室沙层表面的淤泥和沉积物较厚,影响水流通过时,迫使滤室水位通过虹吸下降管逐步上升,当水位升至最高点(虹吸管的弯头部位)时,水流快速流出,产生强大的虹吸作用,使池体内的存水通过滤料底部倒流。
从而使滤料(石英砂)翻动,淤泥和沉积物经虹吸管排入地沟。
当池体内存水排至设定位置时(虹吸破坏斗的位置),虹吸管的虹吸作用被破坏,滤料的通过能力得到了改善,滤池恢复正常工作。
说明:1、分配水箱:贮存和分配水流作用,一组二座无阀滤池设一个。
2、分水板:使水流能够均匀地分配给二个无阀滤池。
3、可调分水板:减缓水流对滤料的冲击,使水流能够平均地散落到滤料上。
4、虹吸破坏斗:当滤池反冲时,池体内的水位下降低于虹吸破坏斗时,虹吸管内的虹吸作用被破坏,结束反冲。
5、水位平衡管:使二个滤池中的水位保持平衡。
6、虹吸管封闭水箱:封闭虹吸下降管。
7、支墩:支撑滤板和滤料。
8、滤板:有钢板上塑料滤帽的(钢板上打孔焊DN20mm管头,上滤帽)。
有用角钢和圆钢焊制的,起过滤承托滤料作用。
9、滤料:使用石英砂分三层三种粒度,厚度1.38米。
10、出水廊道:水从滤室过滤后,从承托层底部,流到池体内的通道。
11、滤室:装填滤料,封闭使水流通过滤沙再进入通水廊道。
(内墙体拉毛,使水无法从墙壁和滤料间流走)12、池体:贮存一定的水量,当水量达到最高水位时,水从出水管流入清水池。
13、排污阀:排空池体内的存水,以便清扫,清除池体的余沙和淤泥、水垢等。
重力式无阀滤池的技术改造
重力式无阀滤池的技术改造重力式无阀滤池具有无大型阀门、正水头过滤、冲洗自动化、造价低及操作管理方便等优点,因而在铁路或县镇中小型水厂中得到了广泛的应用。
但重力式无阀滤池存在以下问题:进水系统复杂、施工要求高;进水过程易夹气,影响正常的过滤和反冲洗;采用单层石英砂滤料,滤池产水量低,不能满足供水量日益增大的要求。
上饶铁路东门给水所的给水改扩建工程是将原12 000m3/d 的供水规33模扩建成20 000m/d,其中增加320m/h的重力式无阀滤池1座。
作者对国家标准图中240m3/h的重力式无阀滤池进行了技术改造,改造后的重力式无阀滤池产水量提高到320m3/h,较成功地解决了以上几个方面的问题。
1 改造后的构造和工作原理改造后的无阀滤池构造见图1。
过滤时的工作情况:浑水经进水总管1流入进水分配箱22,由进水分配堰2进入竖井进水渠3,经消能板4消能后,均匀地分布在滤料层5上,通过承托层6、小阻力配水系统7进入底部配水空间8。
滤后水从底部配水空间经连通区9上升到冲洗水箱10。
当水箱水位达到出水渠11的溢流堰顶后,溢入渠内,最后流入清水池。
图1 改造后的重力式无阀滤池结构1 进水总管2 进水分配堰3 竖井进水渠4 消能板5 滤料层 6承托层7 小阻力配水系统8 配水空间9 连通区10 冲洗水箱11出水渠12 虹吸辅助管13 抽气管14 虹吸上升管15 虹吸下降管16 排水渠17 反冲洗调节器18 虹吸破坏斗19 虹吸破坏管20伞形顶盖21 水封斗22 进水分配箱反冲洗时的工作情况:滤池运行中,滤层阻力逐渐增加,虹吸上升管14中的水位相应逐渐升高。
当水位达到虹吸辅助管12管口时,水自该管中落下,并通过抽气管13不断将虹吸下降管15中的空气带走,使虹吸管中形成真空。
当虹吸上升管中的水越过虹吸管顶端与虹吸下降管中上升的水柱相汇时,两股水流汇成一股,冲出虹吸下降管管口,把虹吸管中残存的空气全部带走,形成连续的虹吸流。
关于重力式无阀滤池标准设计一些问题的探讨
,
因此 我 们 的 结 论是
,
,
对 于单 格 无 阀 滤
。
,
可 见 滤池 在 正 常 工 作 时 间 设置
,
几
可 以 去 掉进 水槽 堰板
2
.
进 水 槽 的 水 位 一 直 低 于 堰 口 标高
,
关 于 无 阀滤池 池 壁 结 构
,
:
堰 板 只 不 过是 人为 的提 高 水位 池而 言
对 于单 格 滤
~ 1 5 0 毫 米 的高 度
。
吸 上 升 管的水 位不 断 增 高
但 不 会达 到虹 吸
毫米
,
。
辅 助管 管 口 标 高 , 只 有 当 滤 料 层
到 设 计 要求 的 截污 能力 时 管管 口 标 高
, ,
的损 失值 达
构 筑物 可 降 低 1 0
这 对于
1
。
7
米时
,
即滤 料 层达 到饱 和
,
4
:
!}
2
」 }
J
翌 n
给排 水 设 计 手 册 (
中规 定
) 及 国 家标 准 图 集
图
无 阀 滤 池工 艺 流 程 示 意
,
无 阀滤池 进 水 槽 堰 口 标高 等 于 虹 吸
显 而易 见
1
.
辅 助管 管 口 标高加 进水 管 及 虹 吸 上 升 管 内 各
项 水 头 损 失 加保证 堰 上 自由 出 流 高度 ( 1 0 ~
尸
口 标高
如图
}
2
所示
。
}
暴
堰 板 一
{…
i
l(
重力式无阀滤池
摘要:重力式滤池以其低能耗在给水过滤处理中有着广泛的应用。
主要针对重力式滤池的结构、运行方式以及滤料等方面来论述重力式滤池在水处理技术中的发展应用。
关键词:重力式滤池;结构;运行方式;滤料1804年英国首次记载了慢滤池,慢滤池(slow filter)也称表层过滤,主要利用顶部的滤膜截留悬浮固体,同时发挥微生物对水质的净化作用。
这种滤池生产水量少、滤速慢(<10m/d)、占地大,目前慢滤池方式在水处理,特别是污水处理中应用较少;1870年在美国现出了第一座普通快滤池,.快速过滤采用过滤和反冲洗两个步骤,实现截留悬浮固体和清洗滤层,将滤速提高到几十倍到几百倍,从而提高产水量来满足人民生活和工业发展要求。
1 粒状滤料滤池以石英砂作为滤料的普通快滤池使用历史最久。
在此基础上,人们从不同的工艺角度发展了其它型式快滤池。
1.1 普通快滤池普通快滤池工作机理:过滤时,开启进水支管和清水支管的阀门。
关闭冲洗水支管阀门与排水阀。
浑水就经进水总管、支管从浑水渠进入滤池。
经过滤料层、承托层后,由配水系统的配水支管汇集起来再经配水系统干管、清水支管、清水总管流往清水池。
反冲洗时,关闭进水支管和清水支管的阀门。
开启排水阀与冲洗水支管阀门。
冲洗水即由冲洗水总管、支管,经配水系统的干管、支管及支管上的许多孔眼流出,自上而下穿过承托层及滤料层,均匀地分布整个滤池平面上。
滤料层在自上而下均匀分布的水流中处于悬浮状态,滤料得到清洗。
冲洗废水流入排水槽,再经浑水渠、排水管和废水渠排入下水道。
1.2 虹吸滤池20世纪60时年代开始,突破了常规滤池设计,引进了国外的虹吸滤池,以建成一百余座。
北京印染厂给水工程:设计规模700m3/时,该厂通过小型试验取得设计参数,是我国首先采用虹吸滤池的水厂。
虹吸滤池的工作机理:虹吸滤池的滤料组成和滤速选定与普通快滤池相同,所不同的是每个单元滤池都配置了进水虹吸管和排水虹吸管,利用虹吸作用来代替滤池的进水阀门和反冲洗排水阀门。
重力式无阀滤池操作方法
重力式无阀滤池操作方法
1、冲洗强度调节器:设置在虹吸下降管末端,见
图运行时经过测定如发现冲洗强度过大,以至滤料流
失时,可抬高调节器的锥形挡板,减少挡板与下降管
出口的间距,如发现冲洗强度不够,可将挡板放下经
过调整使冲洗强度符合要求。
2、进水系统:无阀滤池进水中如带有空气,往往
会影响虹吸管的虹吸形成时间,即使期终水头损失已
达到,由于进水带气,往往等很长时间才能冲洗,或即使冲洗了,锥形挡板因为虹吸管内有气体积存而影响冲洗效果。
(1)设置配水槽
配水槽也可放在澄清池出口,但堰口标高必须高于
虹吸辅助管的管口,配水槽的底部又应低于虹吸辅助管
口50cm。
这样,在滤池将要冲洗以前、配水槽进水口
处不致形成漩涡而吸入大量空气。
(2)进水管作成落底的U形管
以避免虹吸形成时将水管中水流抽光,从而大量空气进入虹吸管、破坏虹吸。
U形存水弯的底部标高可等于排水井的井底标高。
(3)虹吸破坏管
虹吸破坏管的作用是引入空气,破坏虹吸,停止冲洗。
虹吸破坏管的底部加装虹吸破坏斗,破坏斗的目的是延长虹吸破坏管进入空气的时间,使虹吸彻底破坏。
(4)人工强制冲洗设备
无阀滤池到达期终水头损失时候靠虹吸自动进行冲洗。
但由于某种原因如出水水质突然变坏或要进行其他冲洗时,可以利用强制冲洗设备。
强制冲洗设备是利用压力水经强制反冲洗管射入虹吸辅助管,强制带走虹吸管中空气,形成真空,产生冲洗。
二、无阀滤池的操作运行。
重力式无阀过滤器的工作原理与安装
重力式无阀过滤器的工作原理与安装概述:钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。
重力式无阀过滤器/无阀滤池是一种不需要阀门的快滤池,在运行的过程中,出水的水位保持恒定不变,进水的水位则随着滤层水头损失阀增加而不断在吸管内上升,当水位上升到虹吸管管顶,并形成虹吸时,就开始自动滤层反冲洗,冲洗掉废水沿虹吸管排出池外。
重力式无阀过滤器/无阀滤池的进水、出水、冲洗及排水均不用阀门,靠水力作用自动运行,运行费用低,管理方便,安全自动化,设备一体化,进水箱、过滤器、反冲洗水箱等组装一体,结构紧凑,用户只需按要求做设备基础和接通进出水管即可投入运行。
同时,该过滤器系列产品均装有顶盖,卫生防护条件好,可以露天设置,与钢筋混凝土滤池相比自重小,采用沥青砂柔性基础。
根据多年来在各个工程成功运行经验和各用户反馈意见、结合多年生产经验,不断更新完善,研制出了改进型第三代重力式无阀过滤器。
更新完善的该重力式无阀过滤器环保设备,具备了更宽广的处理能力和适用范围,江苏锐志环保公司生产的无阀过滤器/无阀滤池有二大系列:一类是滤池为方形CBL-Ⅱ型,过滤水量有20m3/h至175m3/h;另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型,过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。
其中过滤水量为20m3/h至175m3/h的均整体运输至现场,过滤水量为200m3/h至750m3/h的,由我厂预制成几部分,运至现场拼装而成,再经防腐后交付施工单位,装填滤料后即可调试和运行。
同时可根据用户不同要求设计制造可满足大型循环冷却水系统旁滤处理要求的规模更大的组合型无阀过滤器。
工作原理:原水由进水管送入滤池,经过滤池层自上而下地过滤,清水即从连通管注入存水箱内贮存,水箱充满后,水通过出水管入清水池管入清水池。
重力式无阀滤池工作原理
重力式无阀滤池工作原理1. 介绍重力式无阀滤池是一种常见的水处理设备,用于去除水中的悬浮物和颗粒污染物。
它采用重力作为主要驱动力,通过一系列过滤介质(如砂、炭等)对水中的污染物进行过滤和分离,从而实现水质净化的目的。
2. 工作原理重力式无阀滤池的工作原理相对简单,主要分为以下几个步骤:2.1 进水原水通过进水管道进入滤池,通常通过重力或泵送系统实现。
进水部分通常设有沉淀池或沉砂池,用于将大颗粒的杂质沉降到底部,以减少对过滤系统的影响。
2.2 过滤介质进水经过沉淀后,进入滤池的过滤介质层。
过滤介质层主要由砂和炭组成,不同的过滤介质可以根据需要进行选择和组合。
这些过滤介质具有不同的孔径和吸附能力,能够有效去除水中的悬浮物、颗粒、有机物等。
2.3 滤池底部排水经过过滤介质层的水从滤池底部排出,一般会设有底部排水系统。
底部排水系统通常包括收水坑、排水管道等,用于收集和排出废水。
废水中的污染物会随着废水排出滤池,达到了净化水质的目的。
2.4 清洗和维护随着时间的推移,过滤介质会逐渐被污染物堵塞,影响过滤效果。
为了保证滤池的正常运行,定期清洗和维护是必要的。
清洗过程通常包括反冲洗和后冲洗两个步骤,以清除过滤介质中的污染物,并恢复过滤介质的过滤能力。
3. 优势和应用重力式无阀滤池具有以下优势和应用:3.1 低成本相比其他水处理设备,重力式无阀滤池的建设和维护成本相对较低。
其简单的结构和工作原理使得其成本更加可控,适合一些预算有限的应用场景。
3.2 高效过滤重力式无阀滤池通过过滤介质的多层组合,能够对水中的悬浮物和颗粒物进行高效过滤。
根据过滤介质的选择和组合,可以达到不同的过滤效果和净化水质的要求。
3.3 应用广泛重力式无阀滤池广泛应用于各种水处理领域,如生活饮用水处理、工业水处理、农田灌溉水处理等。
由于其简单可靠的工作原理和高效的过滤效果,深受各行各业的青睐。
4. 维护和注意事项为保证重力式无阀滤池的正常运行和长期使用,需要注意以下事项:4.1 定期清洗定期清洗和维护是保证滤池正常运行的关键。
浅谈重力式无阀滤池滤料板结成因及对策
浅谈重力式无阀滤池滤料板结成因及对策【摘要】着重介绍了重力式无阀滤池滤料层板结的成因、类型及形态,并给出了相应的防治对策。
【关键词】重力式无阀滤池;积泥;反冲冼重力式无阀滤池是中、小型水厂普遍采用的滤池型式,但在运行中其滤层表面积泥往往比较严重。
结合多年的水厂运行管理经验,笔者就滤层表面积泥的原因,类型和分布形态进行分析,并提出了相应的防治措施。
1.重力式无阀滤池简介1.1基本结构重力式无阀滤池,是因过滤过程依靠水的重力自动流入滤池进行过滤或反洗,且滤池没有阀门而得名的。
图为重力式无阀滤池结构示意图。
1.2运行原理含有一定浊度的原水通过高位进水分配槽由进水管经挡板进入滤料层,过滤后的水由连通渠进入水箱并从出水管排出净化水。
当滤层截留物多,阻力变大时,水由虹吸上升管上升,当水位达到虹吸辅助管口时,水便从此管中急剧下落,并将虹吸管内的空气抽走,使管内形成真空,虹吸上升管中水位继续上升。
此时虹吸下降管将水封井中的水也吸上至一定高度,当虹吸上升管中水与虹吸下降管中上升的水相汇合时,虹吸即形成,水流便冲出管口流入水封井排出,反冲洗即开始。
因为虹吸流量为进水流量的6倍,一旦虹吸形成,进水管来的水立即被带入虹吸管,水箱中水也立即通过连通渠沿着过滤相反的方向,自下而上地经过滤池,自动进行冲洗。
冲洗水经虹吸上升管流到水封井中排出。
当水箱中水位降到虹吸破坏斗缘口以下时,虹吸破坏管即将斗中水吸光,管口露出水面,空气便大量由破坏管进入虹吸管,破坏虹吸,反冲洗即停止,过滤又重新开始。
1.3优点和缺点重力式无阀滤池的运行全部自动进行,操作方便,工作稳定可靠,结构简单,造价也较低,较适用于工矿、小型水处理工程以及较大型循环冷却水系统中作旁滤池用。
该滤池的缺点是冲洗时自耗水量较大。
2.滤料板结原因分析2.1建造过程中留下的施工缺陷重力式无阀滤池自身的构造特点使其土建施工有相应的难度,掌握好平面、立面、斜面各高程的几何尺寸,按图纸、规范逐项验收十分重要,任何施工中留下的缺陷都会对滤层积泥产生影响。
重力式无阀过滤器
,便形成虹吸。
原因分析:虹吸辅理助管,路装用置户管路只穿孔需或按丝扣要不严求密做漏气设造成备。基础和接通进出水管、排污管、强
原因分析:虹吸辅助管路装置管路穿孔或丝扣不严密漏气造成。
(平3均)反过冲滤洗器强运度行:后制15,L/冲应m2定.洗期检管查即滤料可是否投平入整和运受到行污。染,该特别过是滤用作器循环系冷列却水产旁滤品时均易发装生藻有类顶对滤盖料表,面卫的污生染。
二、组成部分
1―进水分配水箱;2―进水管;3―挡板;4―过滤室;5―集水室; 6―冲洗水箱;7―虹吸上升管;8―虹吸下将管;9―虹吸辅助管; 10―抽气管;11―虹吸破坏管;12―锥形挡板调节装置;13―水封槽; 14—排水箱;15―排水管
重力式无阀过滤器如上图所示:它的主体自上而下分成三个部分, 即冲洗水箱6、过滤室4和集水室5。此外,还有由进水分配水 箱1和U形进水管2组成的进水装置,虹吸上升管7、虹吸下将管 8、虹吸辅助管9、水封槽13等组成的虹吸装置。
这样冲洗水箱中水位便下降,当它降到虹吸破坏管11的管口时,由于空气进入虹吸管内,虹吸作用遭到破坏,冲洗过程结束,进入下一
个运行循环。 条件好,可以露天设置。
反冲洗历时:5min; 在无阀过滤器的虹吸辅助管上,设有强制冲洗装置,这就是用一个压力水管通入虹吸辅助管,当滤池刚投入运行时,用来测定虹吸形 成时间、冲洗强度和工作周期; 这样冲洗水箱中水位便下降,当它降到虹吸破坏管11的管口时,由于空气进入虹吸管内,虹吸作用遭到破坏,冲洗过程结束,进入下一 个运行循环。
过由滤进器 水经管长送时入间的运水重行通后过力,滤过层式滤,无效汇果集阀差到,下过这部滤时集可水器以室进,广行再泛强由制连应反通冲管用洗流于。至上地部冲表洗水水箱净,当化此、水箱地中盛下满水水后除,便铁开、始向除外送锰水、。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅谈净水厂中重力式无阀滤池施工技术
摘要:重力式无阀滤池是净水厂工艺流程中比较重要的环节,在施工前必须注
意与前处理水池(絮凝沉淀池)后处理水池(清水池)进水口、出水口高程位置的衔接,结构施工前后次序,各种预埋件位置、管件焊接安装位置、虹吸管安装高度要准确。
一定搞清楚其工艺流程原理后,再进行安排施工,否则施工费时费力,容易造成返工的损失。
本文主要就重力式无阀滤池施工工艺流程及施工方法、施工顺序、施工关键工序及施工应注意的要点进行了探讨。
关键词:混凝土浇筑;进出水管口高程位置;预埋件位置;管件焊接位置;虹吸管安装高度;闭水试验
净水厂工艺流程
水源→取水泵房→配水井→穿孔旋流反应斜管沉淀池→重力式无阀滤池→清水池→供水泵房→输水管道→用户。
工艺原理
重力式无阀滤池要求前处理池(絮凝沉淀池)必须有一定的出水水头。
来水由进水管送入滤池 , 经滤层自上而下地过滤 , 清水即从联通管注入水箱内储存。
水箱充满后 , 水流通过出水管入清水池。
滤层不断截留悬浮物, 造成滤层阻力的逐渐增加, 因而促使虹吸上升管内的水位不断的升高。
当水位达到吸辅助管口时, 水自该管中落下, 通过抽气管 , 借以带走虹吸下降管中的空气 , 当真空度达到一定值时 , 便发生虹吸作用。
这时, 水箱中的水自下而上地通过滤层, 对滤料进行反冲洗。
当冲洗水箱水面下降到虹吸破坏管口时, 空气进入虹吸管, 破坏虹吸作用, 滤池反冲洗结束。
滤池进入下一周期工作。
工艺流程示意图
施工顺序
混凝土结构施工:
配合比:配合比必须根据当地材料由试验确定,混凝土浇筑必须严格控制配合比,混凝土浇筑必须振捣密实,不得漏振,认真按规定养护。
施工缝:池体底板,壁板,顶板各部分应连续浇筑,不留施工缝,仅允许在下列两个位置留施工缝,按施工缝进行处理:a. 底板与壁板连接,在底板顶以上 300mm 处;b. 池壁与顶板连接,在顶板底以下 300mm 处。
洞口加固钢筋:滤池施工中,预留洞,预埋钢套管比较多,洞口必须加强处理,处理原则 : 当洞口小等于 300mm 时,板钢筋遇洞不截断,而是绕洞而过;当洞口大于 300mm 时,应设加强钢筋。
粉刷:滤池防渗主要靠钢筋混凝土自身防水,内外墙及顶板底,底板顶均为 1:2 防水水泥砂浆抹面 20mm。
高程位置控制:严格控制进水管、出水管、虹吸辅助管管口、冲洗水箱溢水口、进水分配箱箱底、配水堰口、u 形进水管底等几个关键部位的标高,竣工后应该加以复核。
预埋管件施工:土建施工时,水工艺和电气等专业应紧密配合,认真检查预留洞,预埋件,预埋管等是否准确无误,可以避免混凝土浇筑好后再开凿。
虹吸管安装施工:虹吸管按设计图纸要求的尺寸下料,焊接时要请熟练的焊接技工进行焊接,保证焊接质量不漏气,虹吸辅助管口应和虹吸上升管内壁相齐平,不要伸入管内,以免影响抽气效果,但是位于虹吸管顶部的抽气管应伸人管中 20mm。
闭水试验:滤池均在抹面和回填之前做闭水试验,注水分三次,
每次充水三分之一水深,每次充水结束后稳定 2 天,认真观察和测定渗漏情况,每次注水渗漏率不得大于 2/1000,若有渗漏情况,应进行修补,直至不漏不渗为止。
施工安装应注意的事项
工艺部分:
滤料应严格筛选。
在试冲洗时会带走一定量的细颗粒滤料,因此,在装料时,应比设计厚度多加 50mm。
虹吸管、虹吸辅助管、抽气管、虹吸破坏管等应严格保证不漏气,尤其对于法兰接口,丝口更须特别注意,钢管及配件焊缝应保证光滑平整。
在安装虹吸管时,应严格注意虹吸辅助管顶端的控制标高,在施工滤池锥形罩时,应注意预埋管法兰面的规定表高。
为保证落水通畅,虹吸辅助管应避免弯折,以直接插入排水井为宜。
在安装虹吸下降管时,应先将圆环钢板套在外面,待安装就位后,再将圆环钢板和支架角钢焊牢固定。
如不用圆环钢板,亦可用角钢焊接固定。
焊接时应注意虹吸辅助管管口不要深入虹吸弯管内。
与此相反,装在虹吸管顶部的抽气管管口则应插入虹吸弯管内。
土建部分:
池体的施工安装及验收,均应遵照现行建筑工程施工验收技术规范进行。
基坑开挖,遇地下水时应注意施工排水,防止扰动地基土壤的天然结构。
排水井底板应在浇筑滤池垫层时同时做好。
浇筑滤池混凝土前应将预埋件按图预先埋设牢固,防止浇筑施工缝时混凝土松动,在孔洞处钢筋应尽量绕过,避免截断。
施工缝可设在池壁滤板支撑台阶上部。
锥形罩下和高于锥形罩面 300mm 处,不允许设竖向伸缩缝。
施工缝中设 400×2 钢止水带或遇水膨胀止水条。
操作说明
滤池初次运转时,将水注入冲洗水箱,通过集水区,使水自下而上地通过滤料,以排除
集水区及滤料空隙间的空气。
滤池初次反冲洗前,应先将冲洗强度调节器调整到约 1/4 下降管直径的开启度进行冲洗,然后逐次放大开启度至规定的冲洗强度为止。
二格冲洗水箱的储水量可供一格滤池冲洗之用。
在正常运行时,二格冲洗水箱时连通的。
当一格滤池检修时,可以盖上连通管上的法兰盖。
此时,如滤料冲洗不干净,则可待水箱灌
满后,用人工强制冲洗器再次冲洗。
滤池运行后,应定时检查滤料是否平整,有无泥球或裂缝等情况。
后期运行管理
滤池在运行使用过程中必须加强管理,发现渗漏现象及时制止,始终保持场地排水畅通,以防渗水进入地基危及建筑物和构筑物安全。
滤池使用几年后,需要换砂或检修,为了不致断水,可逐格检修。
检修时,冲洗水箱分
隔墙上的连通管用闷板盖住。
但是水箱隔开后容量减小,冲洗水量不足,滤层不易冲洗干净,补救的办法是待水箱再次装满水后,用强制冲洗方法多次反冲洗。
参考文献
[1] 刘旭 . 浅析西昌南水厂重力式无阀滤池的运行及管理 [J]. 成铁科技,2010,000(004):P.32-33.。
