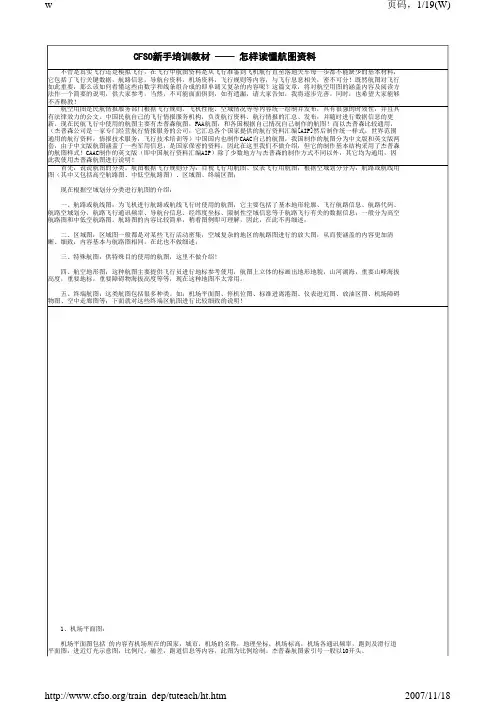

2.3.2 标准仪表进离场图
(1) 通信和高度表拨正资料
SID/DP中的离场管制频率在图的标题部分中给出,或者当规定有
扇区频率时,可能标注在平面图内。
平面图
①-扇区边界符号
标题
ATIS频率在STAR标题部分提供
过渡高度层和过渡高度列在通信资
料下。
(2) 航图识别代号
索引号
进位特殊地区引发的特殊航图,包含为
公司改制的资料。
标准仪表进场
进场程序
索引号
修订日期:2005/08/26
标准仪表离场
离场程序
(3) 航线识别代号
①-进场航
线名称
②-进场航线代
号
①-过渡航线名称
②-过渡航线代号
③-主要由飞行员自助导
航,没有雷达
由ATC引导至一条指定的
航线或标绘的SID/DP定
位点
(4) 图解
非强制空域定位点
强制空域定位点
飞越空域定位点
修订日期:2005/08/26
①-目视飞行航迹
-雷达引导
-主要着陆或起飞机场
④-只规定航向的飞行航段
①-飞越高度说明,在过渡高度
层上加1000英尺
①-在MXS VOR和GILER定位点之间的过渡航线上的转换点
(COP),在飞越转换点或其后向GILER飞行时,使用JNS VOR作为
航迹引导。
①-以方括号标注的数据库识别代号。数据库识别代号由国家管
理机构规定或者杰普逊公司提出,无论何种情况,这些代号并没
有ATC作用,既不能用于填报ATC飞行计划,也不能用于与ATC
的通信联络。
②-VOR径向线
修订日期:2005/08/26
2.3.3 进近图
(1) 标题
①-航图日期⑥-地理位置
②-航图索引号⑦-机场名称
③-航图生效日期⑧-程序识别代号
④-MSA扇区和高度⑨-主要设施的频率和识别
代号
⑤-构成MSA的设施/定位点⑩-机场标高
(2) 平面图
进近过渡
进近过渡航线:自航
路导航
设施或定位点至IAF
的
航
线。
修订日期:2005/08/26
进近过渡插图(有图外转弯航
线)。当仅供进近使用的航线起点
为图外交叉点时(这类定位点不
标绘在航路图和区域图上)也提
供过渡插图。
下图注明的自STO经PLANT至TOWER的航线为进近过渡航线,
STO R-275°有一个小箭头和交叉径向线,构成TOWER定位点。
STO R-300°有一个大箭头和一个小箭头,表示既是进近过渡航
线,又是构成PLANT的交叉径向线。PLANT和TOWER同时也由IPEN
航向道构成。
沿DME弧的进近过渡航线,注有距设施的距离、飞行方向、DME
弧的起点和终点。保持DME弧的高度直至建立进近航道。
程序转弯—反响程序
当未标绘程序转弯、直角航线、修正角或基线转弯时,表示不允
许执行这些程序。
修订日期:2005/08/26
45°/180°转弯
80°/260°转弯
修正角/基线转弯等待航线
直角航线
(3) 剖面图
某些非精密进近剖面图的上部有一个飞越各DME定位点的建议高
度/高的表格,以允许保持连续的下降率。该高度/告只是建议性的,
剖面途中的最低高度仍然适用。该表按照剖面图的相同方向顺序标
绘。
①-DME定位点②-建议的高度/高③-与精密进近合用
时的一种进近类型
非精密进近剖面图
1993年2月5日及以后的航图上,符号表示非精密进近的复飞
点(MAP),如下图所示。当有多个非精密进近航迹时省略该符号。修订日期:2005/08/26
①-高于TDZE(接地地带标高)
②-程序转弯最低高度(MSL)
③-程序转弯出航限制,10NM内完成转弯。
④-完成程序转弯后至VOR前的最低高度
⑤-至“0”点的距离,单位为海里(不是DME定位点距离)。
⑥-飞越VOR后至STACK前的最低高度
⑦-定位点信息
⑧-飞越STACK后适用的MDA(最低决断高度)
⑨-定位点间的距离
⑩-目视下降点
复飞点
固定下降率的非精密进近剖面
①- 最低高度,除另有规定外。
②-固定的下降剖面,表示设计的程序要求按固定的下降率飞行。
适用的下降率可在换算表中查到。
③-复飞点
修订日期:2005/08/26
目视进近剖面
①- 目视飞行航迹
②-最低高度,另有规定除外
精密进近剖面
①-程序转弯高于接地地带标高(TDZE)的最低高
②-程序转弯最低高度(MSL)
③-完成程序转弯后的最低下滑道截获高度
④-精密进近最后近进段的开始,美国规定为FAF,国际民航组织规
定为FAP.
⑤-LOC(GS不工作)或NDB程序,完成程序转弯后至LOM之间的最
低高度。
⑥-在LOM、MM处的GS(下滑道)高度
⑦-至“0”点的海里距离
⑧-ILS程序适用的DA(H)
⑨-LOC(GS不工作)或NDB进近的复飞点
修订日期:2005/08/26
