汽车气路原理图讲解
继动阀工作说明:
继动阀附图:
一、工作原理：
如上图所示：制动阀的气压经4口进 入，推动活塞向下移动，关闭排气阀 门c，同时打开进气阀门a。使来自1 口的气压经D腔进入C腔再由2口到达 制动气室。
一、工作原理(续)：
解除制动时，A腔压力排空， 在弹簧和C腔压力的作用下， 活塞上行。此时进气阀门a关 闭，同时排气阀门c被打开， 制动气室的气压经C腔、B腔 从3口排出。
气制动系统分析及主 要气阀工作原理
气管路布置图
1.气体是由空压机(1)压缩提供,ห้องสมุดไป่ตู้ 过管路到达空气干燥器(16)
注意: a. 空压机与干燥器之间的连接要金属管
并保持5m以上,防止因气体温度过高使 干燥器中的橡胶件早期失效. b. 特别要避免空压机的窜油,空压机窜油 会导致干燥器失效或干燥效果不良。
总阀使用说明:
总阀附图:
一、用 途：
用于行车制动。在双管路制动 系统的制动过程和释放过程中实 现灵敏的随动控制。
二、工作原理：
a. 踏板没有踩下时（汽车正常行使中）， 由于上下腔的阀门5没有打开，所以21 ，22口没有气体输出。
b. 踏板踩下时（要制动时），顶杆2在滚 轮1的作用下向下移动，通过作用橡胶 弹簧3使上活塞4打开阀门5，几乎同时 打开下阀门。
四、注意事项：
a. 产品在安装时必须按三、管路图的接法安装 气管，切不可错接；否则会出现漏气现象。
【推荐】商用车气制动管路系统培训教材107
【推荐】商用车气制动管路系统培训 教材107 【推荐】商用车气制动管路系统培训 教材107
“手制动阀的作用
用于控制汽车后桥上 的弹簧制动气室而实施 紧急制动和驻车制动。
【推荐】商用车气制动管路系统培训 教材107 【推荐】商用车气制动管路系统培训 教材107
“压下手制
动阀手柄
【推荐】商用车气制动管路系统培训 教材107
商用车 气制动管路系统
气体是由空压机压缩提供, 通过管路到达空气干燥器
@ 注意:
z 空压机与干燥器之间的连接 要金属管并保持5m以上,防止 因气体温度过高使干燥器中的 橡胶件早期失效. z 特别要避免空压机的窜油,空 压机窜油会导致干燥器失效或 干燥效果不良。
干燥筒要定时更换,以免干燥效果不良。 一般以检查离干燥器最远的贮气筒是否
【推荐】商用车气制动管路系统培训 教材107 【推荐】商用车气制动管路系统培训 教材107
停车或应急制 动控制气路
输出至挂车 充气气路
制动控 制气路
【推荐】商用车气制动管路系统培训 教材107 【推荐】商用车气制动管路系统培训 教材107
“单向阀的作用
保证手制动阀回路气压不 会降低，从而使车辆在行驶 过程中不会因储气筒压力降 低而出现抱死。
【推荐】商用车气制动管路系统培训 教材107 【推荐】商用车气制动管路系统培训 教材107
维修工中级培训教材--汽车制动气路系统介绍培训共33页
维修工中级培训教材--汽车制动气路 系统介绍培训
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
Hale Waihona Puke Baidu
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
Hale Waihona Puke Baidu
汽车气路原理图讲解 共79页
空气干燥器(16)上的干燥筒要定时更换, 以免干燥效果不良。
一般以检查离干燥器最远的贮气筒是 否出现积水来及时更换干燥筒。
3.压缩气体经四回路（3）从四个口 向贮气筒及其它辅助气路供气
四回路保护阀的作用： a. 每个回路有开启压力，基本上开启顺序是21
口—22口—24口—23口，这样就使得在系统 气压达不到要求时，不能起步，保证车辆起 步行车安全；
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
b. 四回路保护阀有保护关闭压力，即在某一回 路失效后，其它回路气压降到一定压力后就 不会再漏，还能正常进行相关操作。
4.从四回路出来形成四பைடு நூலகம்回路:
a. 从21口出来-到贮气筒-再到总阀上腔的行 车制动第I回路;
b. 从22口出来-到贮气筒-再到总阀下腔的行 车制动第II回路;
c. 从23口出来到贮气筒-再到手阀的停车制动 回路;
a. 行车时,将操纵手阀的手柄放置行车位置; b. 气体从手阀的进气口1经出气口2到达差
式继动阀(12.1)的42口; c. 从差式继动阀(12.1)1口的气体到达弹簧
一般以检查离干燥器最远的贮气筒是 否出现积水来及时更换干燥筒。
3.压缩气体经四回路（3）从四个口 向贮气筒及其它辅助气路供气
四回路保护阀的作用： a. 每个回路有开启压力，基本上开启顺序是21
口—22口—24口—23口，这样就使得在系统 气压达不到要求时，不能起步，保证车辆起 步行车安全；
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
b. 四回路保护阀有保护关闭压力，即在某一回 路失效后，其它回路气压降到一定压力后就 不会再漏，还能正常进行相关操作。
4.从四回路出来形成四பைடு நூலகம்回路:
a. 从21口出来-到贮气筒-再到总阀上腔的行 车制动第I回路;
b. 从22口出来-到贮气筒-再到总阀下腔的行 车制动第II回路;
c. 从23口出来到贮气筒-再到手阀的停车制动 回路;
a. 行车时,将操纵手阀的手柄放置行车位置; b. 气体从手阀的进气口1经出气口2到达差
式继动阀(12.1)的42口; c. 从差式继动阀(12.1)1口的气体到达弹簧
HXD3C型电力机车空气管路与制动系统培训资料(PPT 67页)
气，触发EPCU中BPCP及机车管路中的紧急排风阀动作，产生紧 急制动作用
1.2.2单独制动手柄位置 1）其手柄包括运转位，通过制动区到达全制动位。手柄向前 推为制动作用，向后拉为缓解作用 2）20CP响应手柄的不同位置，使制动缸产生作用压力为 0~300kPa 3）当侧压手柄时，13CP工作，可以缓解机车自动制动作用
1.3 电空控制单元EPCU
1.3.1 列车管控制部分（BPCP） 1.3.2 均衡风缸控制部分(ERCP)
1.3.3 13控制部分(13CP)
1.3.4 16控制部分(16CP)
1.3.5 20控制部分(20CP)13
1.3.6 制动缸控制部分(BCCP)
1.3.7 DB三通阀（DBTV）部分 1.3.8 电源接线盒(PSJB)
更换油系分离器维护回油过滤器测试控 制和监视元件检查油控制单元检查弹性 支承运转试验
空压机组的全面检修，更换转子体。 全面检修电机。
1.4.2 机油乳化处理 1.4.2.1机油轻微乳化及时处理
（1）压缩机静置1~2小时，微开排油口排出液态水。 （2）打开总风缸下方塞门，压缩机组运转60分钟以上，停机后观察
2停放制动辅助装置
2.2 气路控制关系
3系统主要部件的冗余
3.1 空气备用（16CP失效）
3.2 ER备用（ERCP失效）
3.3 单独制动备用（20CP失效）
1.2.2单独制动手柄位置 1）其手柄包括运转位，通过制动区到达全制动位。手柄向前 推为制动作用，向后拉为缓解作用 2）20CP响应手柄的不同位置，使制动缸产生作用压力为 0~300kPa 3）当侧压手柄时，13CP工作，可以缓解机车自动制动作用
1.3 电空控制单元EPCU
1.3.1 列车管控制部分（BPCP） 1.3.2 均衡风缸控制部分(ERCP)
1.3.3 13控制部分(13CP)
1.3.4 16控制部分(16CP)
1.3.5 20控制部分(20CP)13
1.3.6 制动缸控制部分(BCCP)
1.3.7 DB三通阀（DBTV）部分 1.3.8 电源接线盒(PSJB)
更换油系分离器维护回油过滤器测试控 制和监视元件检查油控制单元检查弹性 支承运转试验
空压机组的全面检修，更换转子体。 全面检修电机。
1.4.2 机油乳化处理 1.4.2.1机油轻微乳化及时处理
（1）压缩机静置1~2小时，微开排油口排出液态水。 （2）打开总风缸下方塞门，压缩机组运转60分钟以上，停机后观察
2停放制动辅助装置
2.2 气路控制关系
3系统主要部件的冗余
3.1 空气备用（16CP失效）
3.2 ER备用（ERCP失效）
3.3 单独制动备用（20CP失效）
汽车气制动管路系统 ppt课件
•后桥 继动
阀
•后制动 气室
•前制动 分室
PPT课件
21
解除行车制动时
放掉总阀踏板，总阀21、22口 停止对继动阀控制口供气，制动 气室的气体通过与其连接的继动 阀排入大气。
•前桥继 动阀：起
到快放的 作用
后桥继动 阀：起到 快放的作
用
•后制动 气室
•前制动 分室
PPT课件
22
继动阀
PPT课件
39
三、工作原理： •到手阀的停
车制动回路
•每个回路有开启压 力，基本上开启顺 序是21口—22口— 24口—23口，这样 就使得在系统气压 达不到要求时，不 能起步，保证车辆 起步行车安全。
PPT课件
11
从储气筒二出来 的气体还供给前桥
制动用继动阀
PPT课件
12
从23口出来到贮气筒-倒单向阀 -再到手阀的停车制动回路;
PPT课件
13
从储气筒三出来 的气体还供给带节
流挂车阀
同时，气体还供 给停车与应急制动
差动式继动阀
PPT课件
14
从24口出来的辅助制动(排气阀) 及辅助用气回路(离合器等）;
缩短了储气筒与制动缸之间管路的 长度，加快了制动速度；解除制动时， 又能起到快放的作用，使压缩空气能 迅速排入大气。
PPT课件

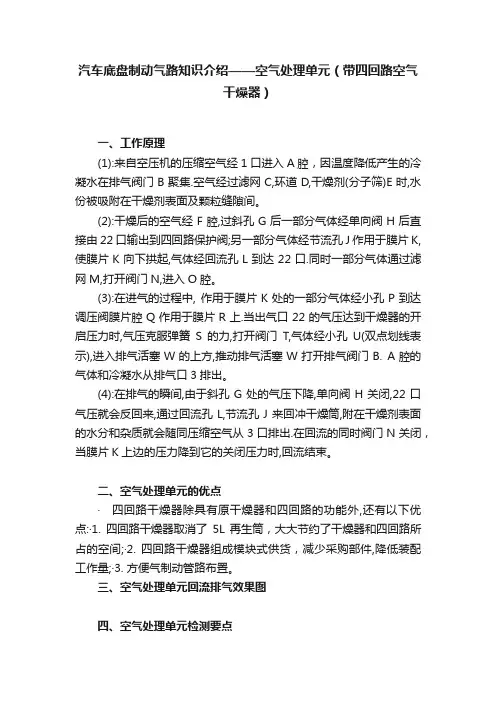

汽车底盘制动气路知识介绍——空气处理单元（带四回路空气干燥器）
汽车底盘制动气路知识介绍——空气处理单元（带四回路空气
干燥器）
一、工作原理
(1):来自空压机的压缩空气经1口进入A腔，因温度降低产生的冷凝水在排气阀门B聚集.空气经过滤网C,环道D,干燥剂(分子筛)E时,水份被吸附在干燥剂表面及颗粒缝隙间。
(2):干燥后的空气经F腔,过斜孔G后一部分气体经单向阀H后直接由22口输出到四回路保护阀;另一部分气体经节流孔J作用于膜片K,使膜片K向下拱起,气体经回流孔L到达22口.同时一部分气体通过滤网M,打开阀门N,进入O腔。
(3):在进气的过程中, 作用于膜片K处的一部分气体经小孔P到达调压阀膜片腔Q作用于膜片R上.当出气口22的气压达到干燥器的开启压力时,气压克服弹簧S的力,打开阀门T,气体经小孔U(双点划线表示),进入排气活塞W的上方,推动排气活塞W打开排气阀门B. A腔的气体和冷凝水从排气口3排出。
(4):在排气的瞬间,由于斜孔G处的气压下降,单向阀H关闭,22口气压就会反回来,通过回流孔L,节流孔J来回冲干燥筒,附在干燥剂表面的水分和杂质就会随同压缩空气从3口排出.在回流的同时阀门N关闭，当膜片K上边的压力降到它的关闭压力时,回流结束。
二、空气处理单元的优点
·四回路干燥器除具有原干燥器和四回路的功能外,还有以下优点:·1. 四回路干燥器取消了5L再生筒，大大节约了干燥器和四回路所占的空间;·2. 四回路干燥器组成模块式供货，减少采购部件,降低装配工作量;·3. 方便气制动管路布置。
三、空气处理单元回流排气效果图
四、空气处理单元检测要点
1、按空气干燥器和四回路保护阀各自的性能要求分别完成分总成的检测；
基本气制动管路图讲解(中国瑞立集团公司)
c. 排气太慢。其主要原因是密封元件与其配合 元件摩擦力太大或排气口有杂物。排除方法： 〈1〉在配合元件的表面涂抹润滑脂：〈2〉 选择合理的密封元件。〈3〉检查排气口。
40
六、技术参数：
a. 工作介质：空气 b. 工作压力：800Kpa c. 最大工作压力：1000Kpa d. 工作温度：-40°C~+80°C
b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b，水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
15
工作原理(续)：
c. 当整个系统中的压力升高到关闭值时, 关闭压通过斜孔x进入D室，作用于弹簧 隔膜m，当压力超过弹簧力时，进口n打 开，活塞e和出口阀f受压而开启。由空 压机输入的空气经过接口1,通道C和排 泄口3流出干燥器,同时生再罐里的气压 反冲干燥剂带走水和杂物,从排泄口3排 出.
(4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和杂 质就会随同压缩空气从3口排出.在回流的同时 阀门N关闭，当膜片K上边的压力降到它的关闭 压力时,回流结束.
24
附图
E D
F腔
C
A腔
40
六、技术参数：
a. 工作介质：空气 b. 工作压力：800Kpa c. 最大工作压力：1000Kpa d. 工作温度：-40°C~+80°C
b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b，水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
15
工作原理(续)：
c. 当整个系统中的压力升高到关闭值时, 关闭压通过斜孔x进入D室，作用于弹簧 隔膜m，当压力超过弹簧力时，进口n打 开，活塞e和出口阀f受压而开启。由空 压机输入的空气经过接口1,通道C和排 泄口3流出干燥器,同时生再罐里的气压 反冲干燥剂带走水和杂物,从排泄口3排 出.
(4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和杂 质就会随同压缩空气从3口排出.在回流的同时 阀门N关闭，当膜片K上边的压力降到它的关闭 压力时,回流结束.
24
附图
E D
F腔
C
A腔
气管路元件原理讲解
6、性能曲线（一）
总阀静特性输出气压-输入力曲线（元丰测试）
6、性能曲线（二）
总阀静特性输入力-位移曲线（元丰测试）
6、性能曲线（三）动特性
总阀输出气压-时间曲线（元丰测试）
7、注意事项：
a. 产品在安装时必须按管路图的接法安装气管，切 不可错接，否则会出现漏气现象。
b. 管路必须清理干净后，方可安装制动总阀，否则 影响使用效果和使用寿命。
是否拧紧或损坏。〈3〉更换密封元件。 2. 刹车太快或太慢。 其主要原因是上活塞中的橡胶弹簧损坏。排除方法:更换
橡胶弹簧。
3. 排气太慢。其主要原因是密封元件与其配合元件摩擦力 太大或排气口有杂物。
排除方法：〈1〉在配合元件的表面涂抹润滑脂： 〈2〉选择合理的密封元件。〈3〉检查排气口。
9、技术参数：
5、差动式继动阀说明书
6、差式继动阀使用说明:
直头差动式继动阀
弯头差动式继动阀
7、用途：
防止行车及停车制动系统同时操作时， 制动室中的力重叠,从而避免机械传递元件 超负荷，使弹簧制动室迅速充、排气。
8、工作原理：
行车时，和手动阀相接的42口不断向 A腔供气，活塞a和活塞b受压向下关闭排 气阀门e，并推动阀芯c向下,打开进气阀门 d.这样，通过1口从贮气筒来的压缩气体经 2口输到制动室中，从而解除制动。
紧急继动阀1
基本气制动管路图讲解
六、技术参数：
a. 工作介质：空气 b. 工作压力：800Kpa c. 最大工作压力：1000Kpa d. 工作温度：-40°C~+80°C
手阀使 用说明:
手阀附图:
22 21 11
一、作用：
用于操纵具有弹簧制动的牵引 车和挂车的紧急制动和停车制动， 并用来仅在牵引车停车制动的作用 下检查汽车列车的停坡能力，该阀 的控制手柄在行车位置停车位置之 间能自动回到行车位置，处于停车 位置能够锁止。
(2):干燥后的空气经F腔,过斜孔G后一部分气体经 单向阀H后直接由22口输出到四回路保护阀;另 一部分气体经节流孔J作用于膜片K,使膜片K向 下拱起,气体经回流孔L到达22口.同时一部分气 体通过滤网M,打开阀门N,进入O腔.
工作原理：干燥器部分
(3):在进气的过程中, 作用于膜片K处的一部分气 体经小孔P到达调压阀膜片腔Q作用于膜片R上. 当出气口22的气压达到干燥器的开启压力时,气 压克服弹簧S的力,打开阀门T,气体经小孔U(双 点划线表示),进入排气活塞W的上方,推动排气 活塞W打开排气阀门B. A腔的气体和冷凝水从 排气口3排出.
气管路布置图
1.气体是由空压机(1)压缩提供,通 过管路到达空气干燥器(16)
注意: a. 空压机与干燥器之间的连接要金属管
并保持5m以上,防止因气体温度过高使 干燥器中的橡胶件早期失效. b. 特别要避免空压机的窜油,空压机窜油 会导致干燥器失效或干燥效果不良。
卡车气路原理图讲解
d. 从24口出来的辅助制动(排气阀)及辅助用 气回路(离合器等）;
5.从贮气筒向各个阀供气
向总阀上下腔进气口供气; 向继动阀进气口供 气; 向手阀进气口供气; 向离合器、排气阀进气口供气
6.行车制动时(踩总阀(13)时)
a. 先是总阀(13)12口出气到继动 阀(12.2)控制口,继动阀(12.2)2 口出气到弹簧制动缸前腔实行 后桥制动;
b. 四回路保护阀有保护关闭压力，即在某一回 路失效后，其它回路气压降到一定压力后就 不会再漏，还能正常进行相关操作。
4.从四回路出来形成四个回路:
a. 从21口出来-到贮气筒-再到总阀上腔的行 车制动第I回路;
b. 从22口出来-到贮气筒-再到总阀下腔的行 车制动第II回路;
c. 从23口出来到贮气筒-再到手阀的停车制动 回路;
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
气制动系统分析及主 要气阀工作原理
气管路布置图
1.气体是由空压机(1)压缩提供,通 过管路到达空气干燥器(16)
注意: a. 空压机与干燥器之间的连接要金属管
5.从贮气筒向各个阀供气
向总阀上下腔进气口供气; 向继动阀进气口供 气; 向手阀进气口供气; 向离合器、排气阀进气口供气
6.行车制动时(踩总阀(13)时)
a. 先是总阀(13)12口出气到继动 阀(12.2)控制口,继动阀(12.2)2 口出气到弹簧制动缸前腔实行 后桥制动;
b. 四回路保护阀有保护关闭压力，即在某一回 路失效后，其它回路气压降到一定压力后就 不会再漏，还能正常进行相关操作。
4.从四回路出来形成四个回路:
a. 从21口出来-到贮气筒-再到总阀上腔的行 车制动第I回路;
b. 从22口出来-到贮气筒-再到总阀下腔的行 车制动第II回路;
c. 从23口出来到贮气筒-再到手阀的停车制动 回路;
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
气制动系统分析及主 要气阀工作原理
气管路布置图
1.气体是由空压机(1)压缩提供,通 过管路到达空气干燥器(16)
注意: a. 空压机与干燥器之间的连接要金属管
汽车气路原理图讲解
(1):管路中出现积水,导致管路生锈. (2):在气阀产品阀门口出现杂质. (3):导至气阀过早失效即影响到其它阀
类产品的使用寿命.
失效总阀内部零件图 ：
失效感载阀壳体图 ：
三：空气处理单元(带四回路 空气干燥器)
1. 工作原理：(见附图)干燥器部分
(1):来自空压机的压缩空气经1口进入A腔，因温 度降低产生的冷凝水在排气阀门B聚集.空气经 过滤网C,环道D,干燥剂(分子筛)E时,水份被吸附 在干燥剂表面及颗粒缝隙间.
气口2从排气口处排出; c. 弹簧制动缸前腔中的气体经继动阀的2口
从继动阀的排气口处排出; d. 由于弹簧制动缸前腔中的气体排空, 推杆
在弹簧力释放作用下, 实行驻车制动.
.
以下是主要气阀的工作原理
一：空气干燥器工作原理
1. 工作原理：
a. 在输送过程中,由空压机输出的压缩空气经过 接口1进入A室。这时由于温度下降，会产生 冷凝水，冷凝水经过通道C到出口处f。
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
类产品的使用寿命.
失效总阀内部零件图 ：
失效感载阀壳体图 ：
三：空气处理单元(带四回路 空气干燥器)
1. 工作原理：(见附图)干燥器部分
(1):来自空压机的压缩空气经1口进入A腔，因温 度降低产生的冷凝水在排气阀门B聚集.空气经 过滤网C,环道D,干燥剂(分子筛)E时,水份被吸附 在干燥剂表面及颗粒缝隙间.
气口2从排气口处排出; c. 弹簧制动缸前腔中的气体经继动阀的2口
从继动阀的排气口处排出; d. 由于弹簧制动缸前腔中的气体排空, 推杆
在弹簧力释放作用下, 实行驻车制动.
.
以下是主要气阀的工作原理
一：空气干燥器工作原理
1. 工作原理：
a. 在输送过程中,由空压机输出的压缩空气经过 接口1进入A室。这时由于温度下降，会产生 冷凝水，冷凝水经过通道C到出口处f。
b. 同时总阀(13) 22口出气到前分 室(11)实行前桥制动;
6.解除行车制动时(放开总阀时)
a. 继动阀控制口的气体经总阀12口从 总阀排气口处排出,弹簧制动缸前腔 中的气体从继动阀的排气口处排出, 后桥解除制动.
b. 同时前分室的气体经总阀22口从总 阀排气口处排出,前桥解除制动.
7.解除驻车制动时
汽车气制动管束标准
汽车气制动管束标准
汽车气制动管束（也称为气制动管路）的相关标准和规范通常由国家或地区的交通运输管理部门、行业协会或国际标准化组织（ISO）等制定和监管。
在中国，汽车气制动管束的相关标准可能包括下列标准：
1. GB/T 14190-2013《汽车气制动装置技术条件》
2. GB/T 24927-2010《货车和挂车气制动系统安装与连接技术条件》
3. GB/T 24930-2010《汽车气制动软管总成》
4. GB/T 24929-2010《汽车气制动管束总成》
在美国，可能会参考SAE国际标准，比如：
- SAE J1402 -道路车辆用充气式制动管束标准
- SAE J1403 -汽车用非金属制动管束标准
这些标准通常包括气制动管束的技术要求、规格、安全性能、安装要求等，以确保气制动系统的正常运行和安全性。
具体的标准和规范需要根据您所在地区的法律法规和行业要求来确定，在实际应用中，建议您遵循当地的相关法规和标准进行操作，并在必要时咨询专业人士。
基本气制动管路图讲解
工作原理：干燥器部分
(3):在进气的过程中, 作用于膜片K处的一部分气 体经小孔P到达调压阀膜片腔Q作用于膜片R上. 当出气口22的气压达到干燥器的开启压力时,气 压克服弹簧S的力,打开阀门T,气体经小孔U(双 点划线表示),进入排气活塞W的上方,推动排气 活塞W打开排气阀门B. A腔的气体和冷凝水从排 气口3排出. (4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和 杂质就会随同压缩空气从3口排出.在回流的同 时阀门N关闭，当膜片K上边的压力降到它的关 闭压力时,回流结束.
一：空气干燥器工作原理
1. 工作原理：
a. 在输送过程中,由空压机输出的压缩空气经过
接口1进入A室。这时由于温度下降，会产生 冷凝水，冷凝水经过通道C到出口处f。 b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b，水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
四、技术参数：
1、工作介质：空气 2、工作压力：0.8Mpa 3、最大工作压力：1.2Mpa 4、工作温度：－40℃＋80℃
五、注意事项：
1、产品接气口处箭头标识，安装时 按箭头方向接气管，切不可错装， 否则会出现漏气现象。 2、阀门漏气多数是由于阀门橡胶表 面有沙粒、铁锈等脏物之故，应拆 下用酒精清洗，严禁用矿物油（如 柴油、汽油等）清洗。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从23口出来到贮气筒-到单向阀 -再到手阀的停车制动回路;
停车或应急制 动控制气路
输出至挂车 充气气路
制动控 制气路
单向阀的作用
保证手制动阀回路气压不 会降低，从而使车辆在行驶 过程中不会因储气筒压力降 低而出现抱死。
手制动阀的作用
用于控制汽车后桥上 的弹簧制动气室而实施 紧急制动和驻车制动。
(1):管路中出现积水,导致管路生锈. (2):在气阀产品阀门口出现杂质. (3):导至气阀过早失效即影响到其它阀
类产品的使用寿命.
失效总阀内部零件图：
失效感载阀壳体图：
三：空气处理单元(带四回路空 气干燥器)
1. 工作原理：(见附图)干燥器部分
(1):来自空压机的压缩空气经1口进入A腔，因温 度降低产生的冷凝水在排气阀门B聚集.空气经 过滤网C,环道D,干燥剂(分子筛)E时,水份被吸附 在干燥剂表面及颗粒缝隙间.
压下手
制动阀手柄
总阀的作用。
用于行车制动。在双管路制 动系统的制动过程和释放过 程中实现灵敏的随动控制
•前桥 继动阀
行车制动时
踩下总阀踏板，由总阀21、22 口出气分别到前、后桥到继动阀， 通过前、后制动气室对车轮实行 制动。
通往挂车制 动控制气路
•后桥 继动
阀
•前Hale Waihona Puke Baidu动 分室
•后制动 气室
解除行车制动时
放掉总阀踏板，总阀21、22口 停止对继动阀控制口供气，制动 气室的气体通过与其连接的继动 阀排入大气。
•前桥继 动阀：起
到快放的 作用
后桥继动 阀：起到 快放的作
用
•前制动 分室
•后制动 气室
继动阀
缩短了储气筒与制动缸之间管路的 长度，加快了制动速度；解除制动时， 又能起到快放的作用，使压缩空气能 迅速排入大气。
差动式继动阀
除具备继动阀功能外，还能防止 行车及停车制动系统同时操作时， 制动室重复受力。从而避免机械传 递元件超负荷工作，提升制动元件 使用寿命。
前制动分室
本品为鼓膜式，能将气压力转 换为机械力，推动制动器，使汽 车前桥产生制动。
活塞式弹簧制动气室
兼有充气和放气两个制动室，通过充 放气产生作用力。充气室为鼓膜结构， 用于行车制动。放气室为活塞式，通过 释放储能弹簧而获得机械式制动力。
挂车 接头
带节流挂车阀 用于控制挂车或半挂车的制动、装 于牵引车上适用于挂车是双管路制动 系统，牵引车主制动是双回路系统， 停车或紧急制动是断气式制动。具有 当挂车制动系统控制管路连接断裂或 漏气会自动引起挂车制动功能。
一：空气干燥器工作原理
图一:
1. 工作原理：
a. 在输送过程中,由空压机输出的压缩空气经过 接口1进入A室。这时由于温度下降，会产生 冷凝水，冷凝水经过通道C到出口处f。
内凝聚的水、杂质等，从而能降 低储气筒内压缩空气的湿度，提 高气制动系统中各元件的寿命和 性能
四回路保护阀的作用：
四回路保护阀有保护关闭压力， 即在某一回路失效后，其它回 路气压降到一定压力后就不会 再漏，还能正常进行相关操作。
每个回路有开启压力，基本 上开启顺序是21口—22口— 24口—23口，这样就使得在系 统气压达不到要求时，不能起 步，保证车辆起步行车安全。
(4):在排气的瞬间,由于斜孔G处的气压下降,单向 阀H关闭,22口气压就会反回来,通过回流孔L,节 流孔J来回冲干燥筒,附在干燥剂表面的水分和杂 质就会随同压缩空气从3口排出.在回流的同时 阀门N关闭，当膜片K上边的压力降到它的关闭 压力时,回流结束.
(2):干燥后的空气经F腔,过斜孔G后一部分气体经 单向阀H后直接由22口输出到四回路保护阀;另 一部分气体经节流孔J作用于膜片K,使膜片K向 下拱起,气体经回流孔L到达22口.同时一部分气 体通过滤网M,打开阀门N,进入O腔.
工作原理：干燥器部分
(3):在进气的过程中, 作用于膜片K处的一部分气 体经小孔P到达调压阀膜片腔Q作用于膜片R上. 当出气口22的气压达到干燥器的开启压力时,气 压克服弹簧S的力,打开阀门T,气体经小孔U(双 点划线表示),进入排气活塞W的上方,推动排气 活塞W打开排气阀门B. A腔的气体和冷凝水从 排气口3排出.
气体是由空压机压缩提供, 通过管路到达空气干燥器
注意:
空压机与干燥器之间的连接 要金属管并保持3m以上,防止 因气体温度过高使干燥器中的 橡胶件早期失效. 特别要避免空压机的窜油,空 压机窜油会导致干燥器失效或 干燥效果不良。
干燥筒要定时更换,以免干燥效果不良。 一般以检查离干燥器最远的贮气筒是否
从21口出来-到贮气筒-再到总 阀11腔的行车制动第I回路;
从22口出来-到贮气筒-再到总阀 12腔的行车制动第II回路;
从储气筒二出来 的气体还供给前桥
制动用继动阀
从储气筒三出来 的气体还供给带节
流挂车阀
同时，气体还供 给停车与应急制动
差动式继动阀
从24口出来的辅助制动(排气阀) 及辅助用气回路(离合器等）;
d. 装上一个加温器，防止活塞f被冻住，从而可 以避免工作故障发生
2. 干燥器的优点：
(1):干燥压缩空气彻底去除制动系统空 气中的水分和油污。
(2):替代防冻阀，油水分离器，高压控 制器,湿储气筒和自动放水阀。
(3):提高系统可靠性。
(4):延长系统寿命。
3. 若在汽车上未安装干燥器,则 会出现下列情况:
b. 过滤器i和环形室k流到颗粒干燥筒上端a。当 空气流经颗粒干燥筒b，水份被脱掉并滞留在 颗粒干燥筒的上层。干燥处理过的空气经过 单向阀门c、接口21和串联的刹车机构流进空 气贮存器。同时干燥的空气经过节流阀d和接 口22导向再生罐。
工作原理(续)：
c. 当整个系统中的压力升高到关闭值时, 关闭压 通过斜孔x进入D室，作用于弹簧隔膜m，当 压力超过弹簧力时，进口n打开，活塞e和出 口阀f受压而开启。由空压机输入的空气经过 接口1,通道C和排泄口3流出干燥器,同时生再 罐里的气压反冲干燥剂带走水和杂物,从排泄 口3排出.
出现积水来及时更换干燥筒。
空气干燥器的功能: 过滤气体中的杂质 吸收气体中的水份 调节制动系统中的压力 （6.8bar~8.1bar可调) 低温环境下可加热防冻 压力过载保护（1.3MPA）
再生储气罐用于反冲 干燥筒内分子筛的水分， 使分子筛再生。
手动放水阀主要是排出储气筒
