凸凹模的最小壁厚在工厂中一般有自己的经验数据或
设计时采用经验公式: C (1 .5~2 .0 )t (C 3 m)m
第八章 冲压模具结构及设计
（五）凸模长度计算 当采用固定卸料板和导料板时，其凸模长度按下式计算： Lh1h2h3h 当采用弹压卸料板时，其凸模长度按下式计算：
Lh1h2th
角选取与加工方法有关：放电加工 4'～20'，
（落料模 10' ,复合模 5' ）；机械加工经
钳工精修 15'～30'
机加工β =2。~3。；电火花加工β <1。；线切割加 工 β =1。~1.5。。
第八章 冲压模具结构及设计
5、锥形凹模 用于冲裁薄料和凹模厚度较薄的情况。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
第一节 冲压模具及零件的分类
模具设计主要是确定模具的类型、结构和模具零件的 选用、设计与计算。
一、冲压模具的分类
（1）按工序性质划分 冲裁模、弯曲模、拉深模等。
（2） 按工序组合程度划分 单工序模、级进模、复合模。
第八章 冲压模具结构及设计
（3）按导向方式划分 无导向的开式模、有导向的导板模、导柱模等。
第八章 冲压模具结构及设计
本章目录
第一节 冲压模具及零件的分类 第二节 冲压模具主要零件设计 第三节 级进模结构设计要点 第四节 冲压模具设计要点 第五节 冲压设备的选择 第六节 复合模结构分析 第七节 级进模结构分析 第八节 冲压模具设计实例分析
设计时采用经验公式: C (1 .5~2 .0 )t (C 3 m)m
第八章 冲压模具结构及设计
（五）凸模长度计算 当采用固定卸料板和导料板时，其凸模长度按下式计算： Lh1h2h3h 当采用弹压卸料板时，其凸模长度按下式计算：
Lh1h2th
角选取与加工方法有关：放电加工 4'～20'，
（落料模 10' ,复合模 5' ）；机械加工经
钳工精修 15'～30'
机加工β =2。~3。；电火花加工β <1。；线切割加 工 β =1。~1.5。。
第八章 冲压模具结构及设计
5、锥形凹模 用于冲裁薄料和凹模厚度较薄的情况。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
第一节 冲压模具及零件的分类
模具设计主要是确定模具的类型、结构和模具零件的 选用、设计与计算。
一、冲压模具的分类
（1）按工序性质划分 冲裁模、弯曲模、拉深模等。
（2） 按工序组合程度划分 单工序模、级进模、复合模。
第八章 冲压模具结构及设计
（3）按导向方式划分 无导向的开式模、有导向的导板模、导柱模等。
第八章 冲压模具结构及设计
本章目录
第一节 冲压模具及零件的分类 第二节 冲压模具主要零件设计 第三节 级进模结构设计要点 第四节 冲压模具设计要点 第五节 冲压设备的选择 第六节 复合模结构分析 第七节 级进模结构分析 第八节 冲压模具设计实例分析
冲压模具结构最清晰讲解图文原创课件PPT
内导套，与脱料板安装的内导柱共同起到精定位作用。 （普通尺寸冲模的外导套数量为4个，大尺寸模具数量则相应增加） 包裹套在内导柱，滚动摩擦可减小模具启闭的阻力。
材质： SLD，硬度HRC58~62。
加工顺序= 锯床 铣床 大水磨 真空热处理 线割（快） 精磨
生成坯料 铣孔和槽 表面粗平整 增加硬度
快走丝加工孔 确保平整
1
上模垫板，承受冲头或镶件在冲压过程受力回让，避免上模座发生凹陷变形。
2
上夹板，固定各冲头、镶件，保证零件作用位置和精度。
3
脱料垫板，固定卸料镶件、承受成型镶件在生产过程中所产生的集中应力。
4
脱料板，放置卸料镶件，当冲头冲剪完成后，借由卸料弹簧提供的力将冲头与冲压 5 材料分离。
下模板， 1.放置导料板+凹模镶件+内导套+浮料块，并保证位置的精确性；2.承受 冲剪时的旁侧力。
引导针，冲裁形成延边料的定位孔，料带行进靠引导针带动。数量越多则 精度越高。
材质： SLD，硬度HRC58~62 。
加工顺序= 锯床 铣床 大水磨 真空热处理深冷处理 粗磨
生成坯料 铣孔和槽 表面平整加工
增加硬度
表面粗平整
线割（慢） 精磨 慢走丝加工孔 确保平整
IVU
Ye --模板简介
下模板+下垫板
0.5mm
上垫板 上夹板
脱料背板 脱料板
浮料块 浮料后
折弯
浮料块
下模板
料带
X
浮料前 IVU
Ye --加工实例
典型模具零件加工及设备
16
冲模成型零件
说明： 1.零件加工方式多样，通常 依据实际条件选择最简单 经济的工序； 2. 价 格 排 序 ： PG> 慢 走 丝 ≧CNC>放电>精磨>车。 PG 120元/h 慢走丝 80元/h CNC 80元/h 放电 50元/h 精磨 40元/h 粗磨 30元/h 车床 20~30元/h
模具材料及模具失效分析课件
考虑材料的工艺性能和经济性
冷作模具 钢
高碳高合金钢
中碳合金钢
低碳合金钢
热作模具钢
高韧性热作模具钢
高耐热性热作模具钢
如3Cr2W8V、4Cr5MoSiV1等，适用 于制造高速锤锻模、热冲裁模等，具 有高耐热性和高硬度。
塑料模具 钢
预硬型塑料模具钢
如3Cr2Mo、P20等，适用于制造大型塑料模具，预硬处理后可直接进行机械加 工，提高了生产效率。
02
模具材料及失效分析在工业生产中的应用
03
新型模具材料发展趋势展望
高性能模具材料的研究与应用
1
绿色环保模具材料的推广
2
智能化模具材料的发展
3
THANKS
感谢观看
模具在使用过程中，由于应力集中、 材料疲劳等原因导致裂纹产生，严重 时会导致模具断裂。
粘着
模具在高温、高压下与材料接触，容 易发生粘着现象，导致产品表面质量 下降、模具失效。
模具失效原因
01
材料原因
02
设计原因
03
制造原因
04
使用原因
模具失效预防措施
合理选材
提高制造精度
优化设计 规范使用
模具材料检测方法
模具材料及模具失效分析课件
• 模具材料概述 • 常见模具材料介绍
• 模具失效分析案例分享 • 总结与展望
模具材料分 类
01
02
冷作模具材料
热作模具材料
03 塑料模具材料
模具材料性能要求
良好的切削加工性能
。
高强度和韧性
高耐磨性 良好的抗热疲劳性能
模具材料选用原则
根据模具工作条件和失效形式选用
易切削型塑料模具钢
冷作模具 钢
高碳高合金钢
中碳合金钢
低碳合金钢
热作模具钢
高韧性热作模具钢
高耐热性热作模具钢
如3Cr2W8V、4Cr5MoSiV1等，适用 于制造高速锤锻模、热冲裁模等，具 有高耐热性和高硬度。
塑料模具 钢
预硬型塑料模具钢
如3Cr2Mo、P20等，适用于制造大型塑料模具，预硬处理后可直接进行机械加 工，提高了生产效率。
02
模具材料及失效分析在工业生产中的应用
03
新型模具材料发展趋势展望
高性能模具材料的研究与应用
1
绿色环保模具材料的推广
2
智能化模具材料的发展
3
THANKS
感谢观看
模具在使用过程中，由于应力集中、 材料疲劳等原因导致裂纹产生，严重 时会导致模具断裂。
粘着
模具在高温、高压下与材料接触，容 易发生粘着现象，导致产品表面质量 下降、模具失效。
模具失效原因
01
材料原因
02
设计原因
03
制造原因
04
使用原因
模具失效预防措施
合理选材
提高制造精度
优化设计 规范使用
模具材料检测方法
模具材料及模具失效分析课件
• 模具材料概述 • 常见模具材料介绍
• 模具失效分析案例分享 • 总结与展望
模具材料分 类
01
02
冷作模具材料
热作模具材料
03 塑料模具材料
模具材料性能要求
良好的切削加工性能
。
高强度和韧性
高耐磨性 良好的抗热疲劳性能
模具材料选用原则
根据模具工作条件和失效形式选用
易切削型塑料模具钢
冲压模具结构课件
4.內脫板：
1)內脫板功能： 內脫板在複合模之功能是與下模板共同壓住材料進行沖剪 動作。如設定複合下料＋沖孔時，內脫板有導正沖頭之功能。 故模板需使用穩定性高之鋼材。 2)內脫板設計時常用鋼材： 內脫板一般可設定使用SKD11、SLD、DC53等材質作為 內脫板材質。 3)內脫板熱處理： 熱處理，硬度HRC58°~60°＋深(超)冷處理。
2.上墊板：
1)上墊板功能： 上墊板主要功能作為沖頭承靠板，以及等高套筒承靠面(無上墊板 時，則承靠在上夾板上)，也是內脫板彈簧壓縮行程緩衝保護空間，上 墊板直接承受沖頭在沖壓時力量，故一般設定硬度需在HRC50°以上 。運用在工程模時，可視模具沖壓設計需求，決定是否須加入上墊板 或熱處理等。 2)上墊板設計時常用鋼材： 上墊板需承受沖頭沖剪、成形力量，故一般需作熱處理以提升鋼材 硬度，一般可設定使用S 45C、S 50C、YK30、P3等材質作為上墊 板材料。 3)上墊板之調質處理： S 45C、S 50C 、P3調質處理，硬度HRC26°~28°。 4)上墊板之熱處理： YK30熱處理，硬度HRC53°~58°。
沖壓模具結構
主講人 :
課程內容 :
Ⅰ.介紹沖壓模具常見類型 Ⅱ .講解沖壓模具常用模具結構
Ⅲ .複合模模具結構與模板功能介紹
Ⅰ.沖壓模具常用類型:
一般沖壓製品無法由沖孔、折彎或成型模等 其中任一種沖壓模具在一次沖壓過程中完成成品 ， 必須由多套模具或多次工程來完成沖壓，才能 完成一完整沖壓製品。 故拿到沖壓製品圖時，需先檢視此製品大小 、形狀、特徵、製品公差等……，再評估需使用連 續模或單工程模沖壓製作，依據評估之模具種類， 排列製品之沖壓工程。
1.上模座：
1)上模座功能： 上模座主要功能作為上模各模板固定用，亦是整個上模模 板承靠受力面。上模座藉由壓板、壓板溝或模柄將上模固定在 沖床上床台。上模座亦是上模與上床台固定媒介。如閉模高度 較高時，可追加設計使用上托板與上墊塊增加模具高度。

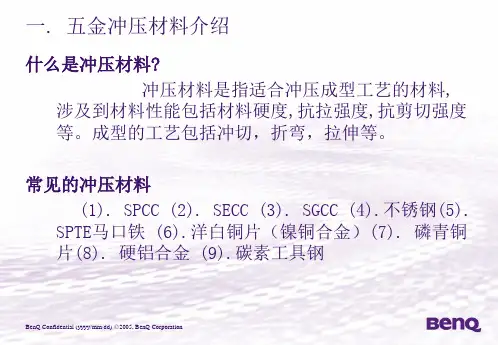

冲压模具结构及设计介绍课件
