槽轮设计计算
复习课件槽轮设计计算.doc

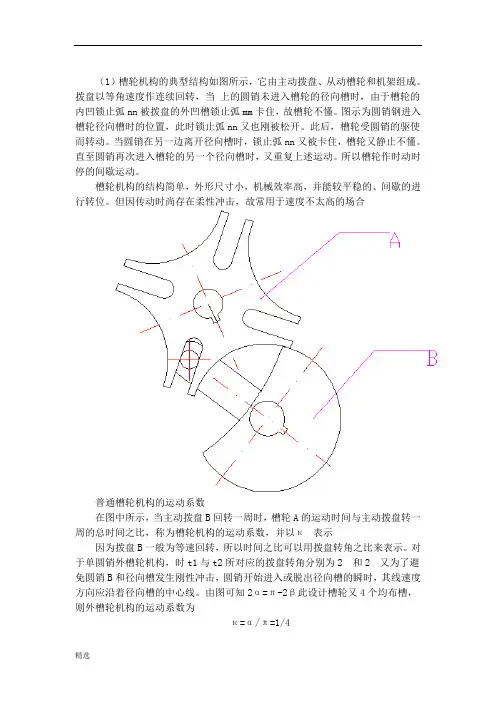

（1）槽轮机构的典型结构如图所示，它由主动拨盘、从动槽轮和机架组成。
拨盘以等角速度作连续回转，当上的圆销未进入槽轮的径向槽时，由于槽轮的内凹锁止弧nn被拨盘的外凹槽锁止弧mm卡住，故槽轮不懂。
图示为圆销钢进入槽轮径向槽时的位置，此时锁止弧nn又也刚被松开。
此后，槽轮受圆销的驱使而转动。
当圆销在另一边离开径向槽时，锁止弧nn又被卡住，槽轮又静止不懂。
直至圆销再次进入槽轮的另一个径向槽时，又重复上述运动。
所以槽轮作时动时停的间歇运动。
槽轮机构的结构简单，外形尺寸小，机械效率高，并能较平稳的、间歇的进行转位。
但因传动时尚存在柔性冲击，故常用于速度不太高的场合普通槽轮机构的运动系数在图中所示，当主动拨盘B回转一周时，槽轮A的运动时间与主动拨盘转一周的总时间之比，称为槽轮机构的运动系数，并以к表示因为拨盘B一般为等速回转，所以时间之比可以用拨盘转角之比来表示。
对于单圆销外槽轮机构，时t1与t2所对应的拨盘转角分别为2和2又为了避免圆销B和径向槽发生刚性冲击，圆销开始进入或脱出径向槽的瞬时，其线速度方向应沿着径向槽的中心线。
由图可知2α=π-2β此设计槽轮又4个均布槽，则外槽轮机构的运动系数为к=α/π=1/4因为运动系数大于零，所以外槽轮的槽数应大于或等于3，由式可知，其运动系数总小于0.5，故此单销外槽轮机构槽轮的运动时间总小于其静止时间。
此外，当圆销开始进入和退出径向槽时，由于角加速度有突变，故在此两瞬时有柔性冲击。
而且槽轮的槽数愈少，柔性冲击愈大。
（2）槽轮的强度设计四槽槽轮机构圆梢所受最大作用力max F 的计算公式如下： 2max ()Z zM Jnw F c d a M =+ 式中a 为中心距，参数c 、d 的取值查文献［1］为2.000、2.337，代入式得max F =1.2039kN ，由以上较小结果得选择接触疲劳强度为设计准则，选择槽轮材料为45钢，感应淬火热处理，热处理等级MQ ，表面硬度45HRC ，圆销采用ZCuSn10P1锡青铜。
槽轮机构设计方案
基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验---------------槽轮机构设计方案1． 槽轮机构简介在图1中的外槽轮机构中，主动件拔盘以角速度w1匀速转动，当拔盘上的圆销转到图1所示的A 位置时，拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置，槽轮开始转动。
当圆销转到A 1时，拔销退出轮槽，拔盘继续转动，槽轮却停止转动，我们称此时的槽轮被锁住，槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。
这样，主动拨盘连续转动就转换成槽轮的间歇转动。
为避免槽轮在起动和停歇时发生刚性冲击，拔销开始进入和离开轮槽时，轮槽的中心线应和圆销中心A 的运动圆周相切，即拔销转到图1所示位置时，O 1A ⊥O 2A 。
图1外槽轮机构组成：带圆销的拨盘、带有径向槽的槽轮。
拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧，起锁定作用。
ωωo o 锁止弧 槽轮 拨盘 圆销工作过程：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动。
作用：将连续回转变换为间歇转动。
特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。
因槽轮运动过程中角速度有变化，不适合高速运动场合。
2．槽轮机构优点(1)结构简单，工作可靠，效率较高;(2)在进入和脱离啮合时运动较平稳，能准确控制转动的角度;(3)转位迅速，从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。
3．槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大，从而产生冲击:(3)在工作盘定位精度要求较高时，利用锁紧弧面往往满足不了要求，而需另加定位装置。
(4)槽轮的制造与装配精度要求较高。
由于这些原因，槽轮机构一般应用在转速不高的装置中。
4．槽轮机构的工作原理槽轮机构，又叫马尔他机构或日内瓦机构，由具有径向槽的槽轮1和具有拨销2的拨杆3组成，其工作原理如图2所示。
图2 槽轮机构工作原理简图当拨杆转过一定的角度，拨动槽轮转过一个分度角，由图(a)所示的位置转到图(b)所示的位置时，拨销退出轮槽，此后，拨杆空转，直至拨销进入槽轮的下一个槽内，才又重复上述的循环。
槽轮机构设计
3
τ =td/T=（Z-2）K/(2Z)＜1 112.5 112.5
0.75 247.5 22.50
φ 2=at((λ SINφ 1)/(1+λ COSφ 1))
10 W2=d(φ 1)/dt ξ 2=d(W1)/dt 槽轮角位移W2最大时φ 1 0.00 -35.36
φ 1=
Π
W2(MAX)=
6.20
槽轮角加速度ξ 2最大时φ 1 φ 1= ξ 2= ± ± 148.36 34.63
Z、A、r、K根据空间安装尺寸和大小受力决定
槽数 主动件转角 槽间角
Z/个 2α /度 2β /度
8
中心距 2α =PI（1-2/Z） 2β =180-2α
A/mm
81 135.00 45.00 31.00 0.38 6.5
主动件圆柱销中心半径 R1与A的比值 圆销半径 槽轮外圆半径 槽轮深度（最小值）
主动件轮毂直径（最大值）
R1/mm λ r/mm R2/mm h/mm d0/mm dk/mm Rx/mm K/个 K/个
槽轮轮毂直径(最大值) 锁止弧半径(最大值) 圆销个数(最大值) 圆销个数选定值 槽轮每次转位时间td 动停比 周期 运动系数 主动件角位移 槽轮角位移 主动件角速度 槽轮角速度 槽轮角加速度
κ T τ φ 1/度 φ 2/度 W1 W2 ξ 2
κ =td/ti=(Z-2)/(2Z/K-(Z-2))
R1=A*SIN(β ) λ =R1/A=SIN(β )
R2^2=(A*COS(β ))^2+r^2 h≥A(λ +COS(β )-1)+r d0＜2A(1-COS(β )) dk＜2A(1-λ )-2r Rx＜R1-r K＜2Z/(Z-2) 2 槽轮每次停歇时间ti
槽轮机构
槽轮机构一．槽轮机构的组成及工作特点（1）机构组成槽轮机构是由主动拨盘、从动槽轮和机架等组成。
（2）工作特点槽轮机构可将主动拨盘的等速回转运动转变为槽轮时动时停的间歇运动，并具有结构简单、外形尺寸小、机械效率高，以及能较平稳的、间歇地进行转位等优点，但存在柔性冲击的缺点，故常用于速度不太高的场合。
二、槽轮机构的类型及应用（1）槽轮机构的类型普通型特殊型外槽轮机构内槽轮机构槽条机构不等臂多销槽轮机构球面槽轮机构偏置式槽轮机构偏置外槽轮机构偏置内槽轮机构内啮合棘轮机构外啮合棘轮机构空间棘轮机构外槽轮机构内槽轮机构内槽轮机构特殊槽轮机构特殊槽轮机构 运动时间均不等槽轮机构时间间隔不等槽轮机构 空间球面槽轮机构参数变化时的槽轮机构运动情况（2）槽轮机构的应用例1 蜂窝煤制机模盘转位机构例2 幻灯片放映机机构自动灌装机切糕机三、槽轮的设计（1）槽轮机构的典型结构如图所示，它由主动拨盘、从动槽轮和机架组成。
拨盘以等角速度作连续回转，当上的圆销未进入槽轮的径向槽时，由于槽轮的内凹锁止弧nn被拨盘的外凹槽锁止弧mm卡住，故槽轮不懂。
图示为圆销钢进入槽轮径向槽时的位置，此时锁止弧nn又也刚被松开。
此后，槽轮受圆销的驱使而转动。
当圆销在另一边离开径向槽时，锁止弧nn又被卡住，槽轮又静止不懂。
直至圆销再次进入槽轮的另一个径向槽时，又重复上述运动。
所以槽轮作时动时停的间歇运动。
槽轮机构的结构简单，外形尺寸小，机械效率高，并能较平稳的、间歇的进行转位。
但因传动时尚存在柔性冲击，故常用于速度不太高的场合普通槽轮机构的运动系数在图中所示，当主动拨盘B回转一周时，槽轮A的运动时间与主动拨盘转一周的总时间之比，称为槽轮机构的运动系数，并以к表示因为拨盘B一般为等速回转，所以时间之比可以用拨盘转角之比来表示。
对于单圆销外槽轮机构，时t1与t2所对应的拨盘转角分别为2和2又为了避免圆销B和径向槽发生刚性冲击，圆销开始进入或脱出径向槽的瞬时，其线速度方向应沿着径向槽的中心线。
槽轮设计计算
（1）槽轮机构的典型结构如图所示，它由主动拨盘、从动槽轮和机架组成。
拨盘以等角速度作连续回转，当上的圆销未进入槽轮的径向槽时，由于槽轮的内凹锁止弧nn被拨盘的外凹槽锁止弧mm卡住，故槽轮不懂。
图示为圆销钢进入槽轮径向槽时的位置，此时锁止弧nn又也刚被松开。
此后，槽轮受圆销的驱使而转动。
当圆销在另一边离开径向槽时，锁止弧nn又被卡住，槽轮又静止不懂。
直至圆销再次进入槽轮的另一个径向槽时，又重复上述运动。
所以槽轮作时动时停的间歇运动。
槽轮机构的结构简单，外形尺寸小，机械效率高，并能较平稳的、间歇的进行转位。
但因传动时尚存在柔性冲击，故常用于速度不太高的场合普通槽轮机构的运动系数在图中所示，当主动拨盘B回转一周时，槽轮A的运动时间与主动拨盘转一周的总时间之比，称为槽轮机构的运动系数，并以к表示因为拨盘B一般为等速回转，所以时间之比可以用拨盘转角之比来表示。
对于单圆销外槽轮机构，时t1与t2所对应的拨盘转角分别为2和2又为了避免圆销B和径向槽发生刚性冲击，圆销开始进入或脱出径向槽的瞬时，其线速度方向应沿着径向槽的中心线。
由图可知2α=π-2β此设计槽轮又4个均布槽，则外槽轮机构的运动系数为к=α/π=1/4因为运动系数大于零，所以外槽轮的槽数应大于或等于3，由式可知，其运动系数总小于0.5，故此单销外槽轮机构槽轮的运动时间总小于其静止时间。
此外，当圆销开始进入和退出径向槽时，由于角加速度有突变，故在此两瞬时有柔性冲击。
而且槽轮的槽数愈少，柔性冲击愈大。
（2）槽轮的强度设计四槽槽轮机构圆梢所受最大作用力max F 的计算公式如下： 2max ()Z zM Jnw F c d a M =+ 式中a 为中心距，参数c 、d 的取值查文献［1］为2.000、2.337，代入式得max F =1.2039kN ，由以上较小结果得选择接触疲劳强度为设计准则，选择槽轮材料为45钢，感应淬火热处理，热处理等级MQ ，表面硬度45HRC ，圆销采用ZCuSn10P1锡青铜。
槽轮机构的设计计算方法探讨
槽轮机构的设计计算方法探讨槽轮机构的设计计算方法探讨槽轮机构是一种常见的传动机构，由于其结构简单、可靠性高，被广泛应用于各种机械设备中。
在设计槽轮机构时，我们需要考虑多个因素，包括传动比、轮齿尺寸、齿轮模数等。
下面将按照步骤的思路，逐步探讨槽轮机构的设计计算方法。
第一步：确定传动比槽轮机构的传动比是指输出轴转速与输入轴转速的比值。
传动比的选择取决于具体的应用需求，例如提高转速还是减速。
一般情况下，我们可以根据设备的要求来选择传动比。
第二步：计算齿轮模数齿轮模数是齿轮设计的重要参数，它决定了齿轮的尺寸和传动能力。
在选择齿轮模数时，需要考虑传动扭矩、齿轮材料和使用寿命等因素。
一般来说，齿轮模数越大，齿轮的强度和承载能力越高，但成本也会相应增加。
第三步：计算齿数在确定齿轮模数后，我们需要计算各个齿轮的齿数。
齿数的选择需要满足齿轮啮合条件，即保证齿轮的啮合圆周速度一致。
根据传动比和输入齿轮的齿数，可以计算出输出齿轮的齿数。
第四步：计算轮齿尺寸在确定齿数后，我们可以计算轮齿尺寸。
轮齿尺寸包括齿顶高度、齿根高度、齿顶圆直径等参数。
这些参数的选择需要满足齿轮的强度和啮合条件。
第五步：校核设计在完成设计计算后，需要进行校核，确保齿轮的强度和传动性能满足要求。
校核包括强度校核和啮合校核两个方面。
强度校核主要是检查齿轮的受力情况，确保齿轮不会发生破坏。
啮合校核主要是检查齿轮的啮合性能，确保齿轮的运动平稳。
第六步：优化设计在校核设计后，可以根据需要进行优化设计，以提高齿轮的性能。
例如，可以通过增加齿宽、采用修形齿轮等方式来改善齿轮的强度和耐磨性。
总结：槽轮机构的设计计算方法是一个复杂的过程，需要考虑多个因素。
通过确定传动比、计算齿轮模数、齿数和轮齿尺寸，然后进行校核和优化设计，可以设计出性能优良的槽轮机构。
这些步骤的顺序和方法可以根据具体情况进行调整，以满足不同应用需求。
马氏槽轮机构计算公式
马氏槽轮机构计算公式马氏槽轮机构是一种重要的机械传动机构，它的运动规律和传动性能对于机械设备的设计和运行具有重要的影响。
在工程实践中，我们常常需要对马氏槽轮机构进行计算，以确定其运动参数和传动性能。
本文将介绍马氏槽轮机构的计算公式，并结合实例进行说明。
1. 马氏槽轮机构的基本结构和运动规律。
马氏槽轮机构由马氏槽轮和马氏槽轮架组成，其中马氏槽轮架固定，马氏槽轮绕其转动。
马氏槽轮的外轮廓呈槽状，内部有齿轮或链条与之相连，通过外部的驱动力使其转动。
马氏槽轮架上有一个定位轴，马氏槽轮绕定位轴做往复运动。
马氏槽轮的运动规律可以用以下公式描述：θ = ωt + φ。
其中，θ为马氏槽轮的转动角度，ω为角速度，t为时间，φ为初相位。
2. 马氏槽轮机构的传动性能计算。
马氏槽轮机构的传动性能可以通过以下公式进行计算：速比 = (r2 r1) / (r2 + r1)。
其中，r1为马氏槽轮的内半径，r2为马氏槽轮的外半径。
速比是马氏槽轮机构的一个重要参数，它决定了马氏槽轮的传动效果和传动比。
3. 马氏槽轮机构的动力学计算。
马氏槽轮机构的动力学性能可以通过以下公式进行计算：τ = J α。
其中，τ为马氏槽轮的扭矩，J为转动惯量，α为角加速度。
转动惯量是马氏槽轮机构的一个重要参数，它决定了马氏槽轮的惯性特性和动力传递能力。
4. 马氏槽轮机构的应用实例。
以某工程机械设备中的马氏槽轮机构为例，其马氏槽轮的内半径r1为20cm，外半径r2为30cm，角速度ω为10rad/s，初相位φ为π/4。
根据以上公式，可以计算出该马氏槽轮机构的转动角度、速比和扭矩等参数。
5. 结论。
马氏槽轮机构是一种重要的机械传动机构，其运动规律和传动性能可以通过一系列的计算公式来描述和分析。
在工程实践中，我们可以根据这些公式来计算马氏槽轮机构的运动参数和传动性能，从而为机械设备的设计和运行提供参考。
希望本文对于马氏槽轮机构的计算公式有所帮助，也希望能够为相关领域的工程师和研究人员提供参考和借鉴。
钢丝绳轮槽设计尺寸
钢丝绳轮槽设计尺寸钢丝绳轮槽是一种常见的机械零件，用于传动力量和运输物品。
钢丝绳轮槽的设计尺寸对于其使用效果和寿命有着重要的影响。
下面将从钢丝绳轮槽的作用、设计尺寸的影响因素和设计尺寸的计算方法三个方面来探讨钢丝绳轮槽设计尺寸的问题。
一、钢丝绳轮槽的作用钢丝绳轮槽是一种用于传递力量和运输物品的机械零件。
它通常由一个轮子和一个钢丝绳组成，钢丝绳绕在轮子上，通过轮子的旋转来传递力量或运输物品。
钢丝绳轮槽的设计尺寸对于其使用效果和寿命有着重要的影响。
二、设计尺寸的影响因素钢丝绳轮槽的设计尺寸受到多种因素的影响，包括轮子的直径、钢丝绳的直径、钢丝绳的材料、轮槽的深度和宽度等。
其中，轮子的直径和钢丝绳的直径是影响钢丝绳轮槽设计尺寸的最重要因素。
轮子的直径越大，钢丝绳的弯曲半径就越大，从而减小了钢丝绳的疲劳损伤。
而钢丝绳的直径越大，其承载能力就越大，从而可以承受更大的载荷。
三、设计尺寸的计算方法钢丝绳轮槽的设计尺寸可以通过以下公式计算得出：轮槽深度 = 钢丝绳直径× 0.8轮槽宽度 = 钢丝绳直径× 1.2轮子直径 = 钢丝绳直径× 20其中，轮槽深度和轮槽宽度的计算公式是根据经验公式得出的，可以根据实际情况进行微调。
轮子直径的计算公式是根据钢丝绳的弯曲半径和使用寿命来确定的，可以根据实际情况进行调整。
综上所述，钢丝绳轮槽的设计尺寸对于其使用效果和寿命有着重要的影响。
在设计钢丝绳轮槽时，需要考虑轮子的直径、钢丝绳的直径、钢丝绳的材料、轮槽的深度和宽度等因素，并根据实际情况进行微调。
通过合理的设计，可以提高钢丝绳轮槽的使用效果和寿命，从而更好地满足生产和运输的需求。
数控车床车滑轮槽计算公式
数控车床车滑轮槽计算公式数控车床是一种通过计算机程序控制的自动化机械设备，可以用于加工各种金属和非金属材料。
在数控车床中，车滑轮槽是一种常见的零部件，用于支撑和传动车刀架。
在设计和加工车滑轮槽时，需要进行一系列的计算和分析，以确保其性能和精度达到要求。
本文将介绍数控车床车滑轮槽的计算公式及相关内容。
首先，我们需要了解车滑轮槽的基本结构和功能。
车滑轮槽通常由轮毂、轮缘和轮座组成，其主要功能是支撑车刀架和传递动力。
在数控车床中，车滑轮槽的设计和加工需要考虑到以下几个方面，轮毂的刚度和强度、轮缘的耐磨性和传动性能、轮座的安装稳定性和对中精度等。
在设计车滑轮槽时，首先需要确定其结构尺寸和参数。
常见的车滑轮槽参数包括轮毂直径、轮缘宽度、轮座直径、轮缘和轮座的连接方式等。
这些参数需要根据具体的数控车床型号和加工要求来确定，通常需要进行一定的计算和分析。
其次，我们需要进行车滑轮槽的强度计算。
车滑轮槽在工作过程中需要承受较大的轴向和径向载荷，因此其强度是设计中需要重点考虑的问题。
在进行强度计算时，需要考虑轮毂和轮缘的受力情况，包括受力面积、受力方向和受力大小等。
根据这些参数，可以采用经典的强度计算方法，如应力分析、变形分析和疲劳分析等，来确定车滑轮槽的强度。
另外，车滑轮槽的传动性能也是设计中需要考虑的重要因素。
在数控车床中，车滑轮槽通常用于传递动力和扭矩，因此其传动性能直接影响到车床的加工精度和效率。
在进行传动性能计算时，需要考虑轮缘和轮座的摩擦系数、传动比和传动效率等因素。
通过计算和分析，可以确定车滑轮槽的传动参数，以确保其满足加工要求。
除了上述内容，车滑轮槽的加工精度和表面质量也是设计中需要考虑的问题。
在数控车床中，车滑轮槽通常需要进行精密加工，以确保其尺寸和形位精度达到要求。
在进行加工精度计算时，需要考虑加工工艺、刀具选择和切削参数等因素。
通过合理的计算和分析，可以确定车滑轮槽的加工工艺和工装设计，以确保其加工精度和表面质量。
槽宽与槽深计算公式
槽宽与槽深计算公式槽宽与槽深是在工程设计和制造中常常需要计算的参数，特别是在机械加工和工业制造中。
槽宽与槽深的计算公式可以帮助工程师和制造商准确地确定所需的尺寸，以确保产品的质量和性能。
本文将介绍槽宽与槽深的计算公式，并探讨它们在工程设计和制造中的应用。
槽宽与槽深的计算公式可以根据不同的槽形和工件要求而有所不同。
在一般情况下，槽宽与槽深的计算公式可以表示为：槽宽 = (外径内径) / 2。
槽深 = 外径内径。
其中，外径是指槽的外部直径，内径是指槽的内部直径。
这个公式适用于一般的圆形槽，可以帮助工程师和制造商快速准确地计算出所需的槽宽和槽深。
在实际的工程设计和制造中，槽宽与槽深的计算公式可能会更加复杂，因为槽的形状和工件的要求可能会有所不同。
例如，在设计轴承座时，槽的宽度和深度需要考虑到轴承的尺寸和工作条件，这就需要根据具体的要求来确定槽宽与槽深的计算公式。
除了圆形槽外，还有许多其他常见的槽形，如方形槽、矩形槽、梯形槽等。
对于这些不同的槽形，槽宽与槽深的计算公式也会有所不同。
例如，对于方形槽，槽宽与槽深的计算公式可以表示为：槽宽 = (外边长内边长) / 2。
槽深 = 外边长内边长。
对于矩形槽和梯形槽，槽宽与槽深的计算公式也可以根据具体的形状和要求进行调整。
因此，在实际的工程设计和制造中，工程师和制造商需要根据具体的要求来确定槽宽与槽深的计算公式，以确保产品的质量和性能。
槽宽与槽深的计算公式在工程设计和制造中具有重要的应用价值。
首先，它可以帮助工程师和制造商快速准确地确定所需的槽尺寸，从而节省时间和成本。
其次，它可以帮助工程师和制造商在设计和制造过程中避免出现尺寸错误，确保产品的质量和性能。
最后，它可以帮助工程师和制造商根据具体的要求来调整槽宽与槽深的计算公式，以满足不同的工件要求。
总之，槽宽与槽深的计算公式在工程设计和制造中具有重要的应用价值。
通过准确地计算槽宽与槽深，工程师和制造商可以确保产品的质量和性能，提高工作效率，降低成本，从而为工程设计和制造提供更好的支持。
槽轮机构的参数及设计
§4.2槽轮机构4.2.1槽轮机构的类型、工作原理和应用图4.10 槽轮机构槽轮机构又称马尔他机构，有外啮合和内啮合两种类型，如图4.10所示。
本节仅介绍常用的外槽轮机构。
槽轮机构由具有径向槽的槽轮2和具有圆销G 的拨杆1及机架所组成。
原动件l作等速连续转动时．，从动件2时而转动，时而静止。
当拨杆l的圆销A未进入槽轮2的径向槽时，由于槽轮2的内凹锁止弧夕被拨杆1的外凸锁止弧卡住，故槽轮2静止不动。
图4.10，a所示是圆销A 开始进入槽轮2的径向槽时的位置，这时锁止弧卢开始被松开，因而圆销A能驱使槽轮转动。
当圆销开始脱离槽轮的径向槽时，槽轮的另一锁止弧又被拨杆1的外凸圆弧卡住，致使槽轮2又静止不转，直至拨杆1的圆销A再次进入槽轮的另一径向槽时，两者又重复上述运动过程。
外啮合槽轮机构，原动拨杆1与从动槽轮转向相反；内啮合槽轮机构，原动拨杆l与从动槽轮2转向相同。
图4.11 槽轮机构在电影放映机中的应用槽轮机构具有构造简单、制造容易、工作可靠和机构效率高等特点；但槽轮机构在工作时有冲击，并随着转速的增加及槽数的减少而加剧，故适用范围受到一定的限制。
槽轮机构常用于某些自动机械(如自动机床、电影放映机等)和轻工机械中作转位机构。
图4.11所示为槽轮机构在电影放映机中的应用。
4.2.2槽轮机构的主要参数槽数n和圆销数k是槽轮机构的两个主要参数。
为了使槽轮开始转动和终止转动时的角速度为零以免刚性冲击，圆销进入或脱离槽轮的径向槽时，圆销中心的轨迹圆应与径向槽的中心线相切。
由图6.10，a 可得槽轮2转动时拨杆1的转角为01022221z ϕπϕπ⎛⎫=-- ⎪⎝⎭ (4-2)在一个运动循环中，槽轮2的运动时间与原动件1的运动时间之比称为运动系数，用τ表示。
对于单销槽轮机构，若原动件等速转动一周为一个运动循环，则时间比可转换成转角之比，即012222d t z t z ϕτπ-=== (4-3)由于d t >0，所以τ>0，因此z ≥3。
槽轮设计计算
(1）槽轮机构的典型结构如图所示，它由主动拨盘、从动槽轮和机架组成。
拨盘以等角速度作连续回转，当上的圆销未进入槽轮的径向槽时，由于槽轮的内凹锁止弧nn被拨盘的外凹槽锁止弧mm卡住,故槽轮不懂。
图示为圆销钢进入槽轮径向槽时的位置，此时锁止弧nn又也刚被松开。
此后,槽轮受圆销的驱使而转动.当圆销在另一边离开径向槽时，锁止弧nn又被卡住,槽轮又静止不懂.直至圆销再次进入槽轮的另一个径向槽时，又重复上述运动。
所以槽轮作时动时停的间歇运动.槽轮机构的结构简单，外形尺寸小，机械效率高，并能较平稳的、间歇的进行转位.但因传动时尚存在柔性冲击，故常用于速度不太高的场合普通槽轮机构的运动系数在图中所示，当主动拨盘B回转一周时，槽轮A的运动时间与主动拨盘转一周的总时间之比，称为槽轮机构的运动系数，并以к表示因为拨盘B一般为等速回转，所以时间之比可以用拨盘转角之比来表示。
对于单圆销外槽轮机构,时t1与t2所对应的拨盘转角分别为2和2又为了避免圆销B和径向槽发生刚性冲击,圆销开始进入或脱出径向槽的瞬时，其线速度方向应沿着径向槽的中心线.由图可知2α=π-2β此设计槽轮又4个均布槽，则外槽轮机构的运动系数为к=α/π=1/4因为运动系数大于零，所以外槽轮的槽数应大于或等于3，由式可知,其运动系数总小于0.5，故此单销外槽轮机构槽轮的运动时间总小于其静止时间。
此外，当圆销开始进入和退出径向槽时,由于角加速度有突变，故在此两瞬时有柔性冲击。
而且槽轮的槽数愈少,柔性冲击愈大。
（2）槽轮的强度设计四槽槽轮机构圆梢所受最大作用力max F 的计算公式如下: 2max ()Z zM Jnw F c d a M =+ 式中a 为中心距，参数c 、d 的取值查文献[1］为2。
000、2。
337，代入式得max F =1。
2039kN ，由以上较小结果得选择接触疲劳强度为设计准则，选择槽轮材料为45钢，感应淬火热处理，热处理等级MQ ，表面硬度45HRC ，圆销采用ZCuSn10P1锡青铜。
槽轮机构运动系数公式计算
槽轮机构运动系数公式计算槽轮机构的运动系数（Transmission Ratio）可以通过以下公式进行计算：
运动系数 = （Z2 / Z1） * （R1 / R2）
其中：Z1 是主动齿轮（驱动齿轮）的齿数；Z2 是从动齿轮（被驱动齿轮）的齿数； R1 是主动齿轮的半径； R2 是从动齿轮的半径。
这个公式基于槽轮机构的基本原理，其中齿数和半径的比例反映了齿轮的大小关系和转动速度的变化。
运动系数表示了主动齿轮旋转一周时，从动齿轮旋转的周转数。
请注意，该公式适用于简单的槽轮机构，其中只考虑了齿数和半径的影响。
对于更复杂的槽轮机构，可能需要考虑其他因素，例如啮合角和齿轮几何形状的影响。
在实际应用中，建议根据具体的槽轮机构设计和参数，使用更详细的公式和计算方法进行运动系数的计算。
1/ 1。
第23讲 槽轮机构
外 啮 合 槽 轮 机 构
内 啮 合 槽 轮 机 构
槽轮机构在生产中的应用
电影放映机的 间歇卷片机构
间歇转位机构
电影放映机的间歇卷片机构
二、槽轮机构的运动性质 1、槽轮机构的运动系数
主动拨盘转一周时，槽轮的运动时间t2与拨盘 的运动时间t1的比值 为槽轮机构的运动系数。
t2 t1
d l (cos l ) 2 1 2 1 2 dt 1 2 l cos l 1
2 d l ( l 1 ) sin 2 2 1 2 1 22 dt ( 1 2 l cos l ) 1
R l sin sin 2 a z
当两齿轮的齿顶圆的交点C’ 在从动轮 上第一个正常齿齿顶点C的右面时， 主动齿轮的齿顶被从动齿轮的齿顶挡 住，不能进入啮合，发生齿顶干涉。
C
C’
为了避免干涉发生，将主动轮齿顶 降低，使两轮齿顶圆交点正好是C 点或在C点左边。 不完全齿轮的主动轮除首齿齿顶 修正外，末齿也应修正，而其它 各齿均保持标准齿高，不作修正。
三、万向联轴节的应用
在汽车中的 应用
在轧钢机 中的应用
在铣床中 的应用
在机床工装中应用
内容小结
1.槽轮机构的工作原理及应用; 2.槽轮机构的主要参数和几何尺寸计算; 3.不完全齿轮机构与凸轮间歇运动机构简 介
作业布置
• P184 10-6
（1）外槽轮机构 拨盘转过一周的时间为：
t1
2
1
若拨盘上有k 个圆柱销，则 拨盘每转一周， k 次拨动槽 轮。每次拨动槽轮的运动时 间为：
t
' 2
2
1
1
12-2槽轮机构
2.运动特性 (1)外啮合槽轮机构
槽轮的运动是靠圆销的拨动来实现的，在一个运动循环内，槽轮经历 了从静止→运动→静止的过程，因此，槽轮的角速度是变化的，从而 具有角加速度，以下将分析槽轮运动的变化规律。
图示槽轮在运动的任一瞬时，设拨盘位置角用α来表示，槽轮位置角用φ表示。
规定: 和在圆销进入区为正，在圆 销离开区为负，变化区间为：
ω1
R
o1
－α1≤α≤α1 －φ2≤φ≤φ2 在△ABO2中有如下关系：
AB R sin tg O2 B L R cos
α
α 1 -α 1
A L
φ B
φ2
O2 -φ2
ω2
令λ＝ R / L，并代入上式得： sin 1 ＝tg 1 cos
分别对时间求一阶导数、和二阶导数，得：
槽数z 圆销数n 3 1~6 1/6~1
k≤1 得：n≤2z/ (z -2)
4
1~4 0.25~1 5 、6 1~3 ≥7
提问：why k≤1？ 事实上，当k=1时，槽轮机构已经不具备间歇运动特性了。
1~2
0.36~1
运动系数k
0.3~1
当z=4及n=2时 k=n(1/2－1/z) = 0.5 说明此时槽轮的运动时间和静止时间相等。
球面槽轮机构
空闲 3 车螺纹4 切尾 5 6 卸牙膏筒 2 车帽口 1 装牙膏 筒
六槽内槽轮 圆销 拨盘
作者：潘存云教授
六角车床转塔
三、槽轮机构的运动系数及运动特性
1.运动系数 拨盘等速回转，在一个运动循 环内，总的运动时间为： t＝ 2 π / ω 1 槽轮的运动时间为： td＝2α1/ω 1 定义： k=td / t 为运动系数，即： k=td / t =2α1/2π
槽轮机构设计方案
基于Predator SFC 系统的槽轮机构CAD/CAM 创新实验 ---------------槽轮机构设计方案1． 槽轮机构简介在图1中的外槽轮机构中，主动件拔盘以角速度w1匀速转动，当拔盘上的圆销转到图1所示的A 位置时，拨盘上锁止弧S1的起使边到达中心连线O 1O 2位置，槽轮开始转动。
当圆销转到A 1时，拔销退出轮槽，拔盘继续转动，槽轮却停止转动，我们称此时的槽轮被锁住，槽轮上的内凹锁止弧和拨盘上的外凸锁止弧啮合在一起。
这样，主动拨盘连续转动就转换成槽轮的间歇转动。
为避免槽轮在起动和停歇时发生刚性冲击，拔销开始进入和离开轮槽时，轮槽的中心线应和圆销中心A 的运动圆周相切，即拔销转到图1所示位置时，O 1A ⊥O 2A 。
图1外槽轮机构组成：带圆销的拨盘、带有径向槽的槽轮。
拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧，起锁定作用。
工作过程：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动。
作用：将连续回转变换为间歇转动。
特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。
因槽轮运动过程中角速度有变化，不适合高速运动场合。
2．槽轮机构优点(1)结构简单，工作可靠，效率较高;(2)在进入和脱离啮合时运动较平稳，能准确控制转动的角度;(3)转位迅速，从动件能在较短的时间内转过较大的角度;(4)槽轮转位时间与静止时间之比为定值。
3．槽轮机构缺点(1)槽轮的转角大小不能调节;(2)槽轮转动的始、末位置加速度变化较大，从而产生冲击:(3)在工作盘定位精度要求较高时，利用锁紧弧面往往满足不了要求，而需另加定位装置。
(4)槽轮的制造与装配精度要求较高。
由于这些原因，槽轮机构一般应用在转速不高的装置中。
4．槽轮机构的工作原理槽轮机构，又叫马尔他机构或日内瓦机构，由具有径向槽的槽轮1和具有拨销2的拨杆3组成，其工作原理如图2所示。
图2 槽轮机构工作原理简图当拨杆转过一定的角度，拨动槽轮转过一个分度角，由图(a)所示的位置转到图(b)所示的位置时，拨销退出轮槽，此后，拨杆空转，直至拨销进入槽轮的下一个槽内，才又重复上述的循环。
