离心式清水泵-维修手册

中润制药设备维修

之离心式清水泵维修手册

河北中润制药有限公司

一○八车间

目录

一概述 (3)

二型号意义 (4)

三工作原理 (5)

四立式管道泵检修 (6)

五常见故障、原因及处理 (15)

一、概述

1、结构 立式管道泵其内部结构如图所示。

进水口

出水口

轴承座压盖垫片

压盖螺栓

加油螺栓

泵盖

叶轮 双吸密封环 填料挡环

键

轴承压盖

轴承座 散水环

2用途主要用于输送介质均为清水或物理化学性质类似清水的其它液体。适合工厂、矿山、城市、电站、的给排水，农田排涝灌溉和各种水利工程。

3、结构说明

（1）SH型泵的进口和出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。水泵泵盖用双头螺栓及圆锥定位销固定在泵体上，可以便于拆开检查水泵内全部零件，无需拆卸进、排水管路及电动机（但配爪形联轴器的，则须先移动电动机）。因此检修极为方便。

（2）泵体为铸铁制成与泵盖构成叶轮的工作室。

（3）该泵叶轮直接安装在电机加长轴上，这样使泵运行更加平稳，振动小，噪音低。

（4）该泵比较大的优点是机封安装不需调整，利用叶轮直接压紧即可。

二、型号意义

如10SH－13A

10－吸水口直径被25除（即该泵吸水口直径为250毫米）

SH－双吸的单级卧式离心清水泵

13－比转数被10除（即该泵的比转数为130）

A－表示改泵换了不同外径的叶轮。

三、工作原理

进口

出口

离心泵主要是借蜗状泵壳内叶轮离心力所产生的动能转变成静压能来压送液体。当泵壳内充满液体时，由于叶轮的高速旋转，叶道内的液体在叶片的作用下随同叶轮作圆周旋转；在离心力的作用下，液体沿叶道不断从中心被甩向四周，并进入蜗壳中，然后通过排

出管排出；当液体从中心高速流向四周时，在叶轮的中心部位便形成低压（真空），在大气压力的作用下，液体便从吸入管进入泵内以补充被排出的液体；叶轮不断地旋转．离心泵便连续不断地吸入和排出液体。

液体被叶轮带动旋转而获得的能量，通过蜗壳的作用，将其中一部分能量由动能转变为势能（压头），所以立式离心泵既能输送液体，同时又可提高液体的压头（扬程）。立式离心泵在启动前，必须预先将泵壳内充满液体，并将泵内的空气排净。当泵中存有气体时，叶轮吸入口则无法形成足够的真空度，液体也就不足以被吸入泵内或流量较小。为保证预先灌入的液体不致漏掉，在离心泵的吸入管进口端都装有单向底阀，但在液位高于泵入口或当被输送的液体液面压力足以使液体压入泵时，也可不安装底阀。

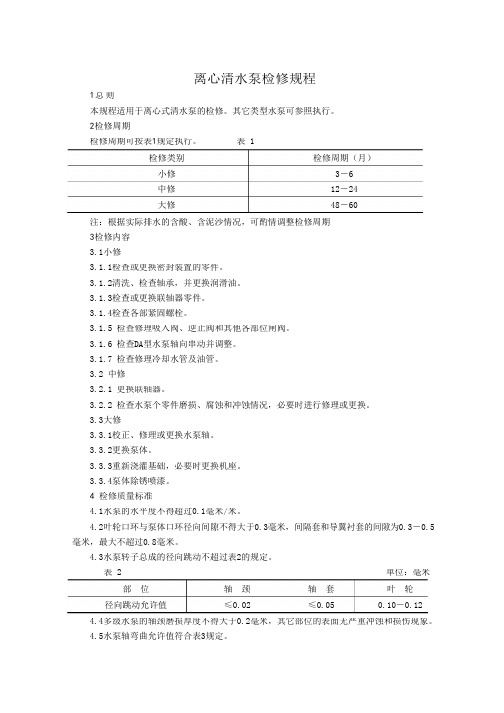

四、清水离心泵检修

清水离心泵检修步骤：停电挂牌关闭进、出口阀门拆联轴器护罩拆联轴器取下泵壳取下泵轴拆卸轴承压盖拆卸轴承拆卸机封更换配件安装机封组件安装轴承组件安装泵盖密封垫及泵盖安装联轴器及护罩清理现场、试车、签字

接下来以14SH-13离心式清水泵为例，说明具体检修步骤

（一）检修前注意事项

警告：一定要等电机停电（拆线）后再进行维修！

1. 开具车间及班组安全措施票。

2. 开工前检查机具是否齐全、良好。

3. 联系岗位监护人确认泵已经断电、泄压、挂“禁止启动”标识牌，确保拆卸时的安全。

4. 关闭进、出口阀门，隔绝液体来源，确保阀门无泄漏。

5. 开启放液阀，消除泵壳内的残余压力，放净泵壳内残余液体。

（二）具体拆卸步骤

1、拆下联轴器护罩、联轴器连接螺栓及吊装泵盖。

1、拆除联轴器防护罩连接螺栓，取下防护罩。

护罩固定螺

2、拆除联轴器传动芯子，并摆放整齐；避免丢

失。

联轴器连接螺栓

3、拆下泵盖连接螺栓（如图中红色螺栓）用吊装工具吊起泵盖。

泵盖连接螺栓

泵盖

4、拆除大盖顶端排气阀门及连管，用专用吊

装绳吊拆大盖，吊拆时应注意平稳，以免损

坏设备零件，吊拆大盖到指定位置放置。

注意：拆除大盖时吊起起大盖约1-2cm

时，检查大盖密封垫，有无损坏，若有粘连

现象及时进行处理，以免损坏垫片重做。

2、拆下轴承座压盖。

压盖螺栓

○1拆下压盖螺母、压盖螺栓，取下轴承座压

盖。

3、吊出泵轴。

○1吊出泵轴时先用撬杠轻轻撬动叶轮两端，

使叶轮无卡死现象，以免在拆卸时损坏双吸

密封环，吊出整体主轴运至指定检修场地。

4、拆下联轴器。

○1拆卸联轴器时，最好使用拔轮器将联轴器

拔下；如无拔轮器也可用锤子均匀敲打联轴

器四周将联轴器砸出。

联轴器

○

2拆卸联轴器前应先测量联轴器与轴端的相对位置或做上记号，以便安装。 ○

3取下联轴器后，取下联轴器键，同时检查键和键槽的磨损情况，必要时进行维修更换。

5、拆卸轴承压盖

○

1拆下主轴两端轴承压盖连接螺栓（如图中红色部分），沿箭头方向取下轴承座。

6、拆卸轴承锁母、轴承

○

1轴承内圈是靠两个锁母锁紧的，拆卸轴承时，先拆下锁母1，再拆下锁母2，才能

键

轴承压盖连接螺

轴承座

锁母1

锁母2

拆下轴承。轴的另一端操作相同。

○

1拆下两端轴承（此泵轴承为6312E ）

锁母2

轴承

7、拆卸轴承压盖和散水环

轴承座

散水环
