简述逆向工程中数据测量的方法及分类。
逆向工程中数据处理方法
逆向工程中数据处理方法机自13103201315010316在逆向工程过程中,形状测量是最基本和必要的一步。
实际问题中,许多模型具有非常复杂的自由曲面,其设计表达或数学模型的建立是非常困难的,因此,形状测量的速度和精度在逆向工程的全过程中占有很大的比重。
实物样件的测量数据通常不能直接用于其三维模型重建，必须将其输入CAD系统或专用逆向工程软件中经过一定的数据处理才能转化为造型所需的数据，称为造型数据【8】。
随着需求和科技的发展，出现了基于光学、声学、电磁学以及机械接触原理的各种测量方法。
划分测量方法的依据也很多，逆向工程中的测量方法大体分为接触式、非接触式、逐层扫描数据测量【1-5】。
接触式测量方法是通过物理接触被测样件来获取数据的方法。
接触式数据采集方法包括使用基于力的击发原理的触发式数据采集和连续式扫描数据采集、磁场法、超声波法. 接触式数据采集通常使用三坐标测量机。
非接触式数据测量利用光、声、磁等原理进行数据采集,其中光学方法细分有三角形法、测距法、干涉法、结构光法、图像分析法等。
非接触式数据采集速度快精度高,排除了由测量摩擦力和接触压力造成的测量误差,避免了接触式测头与被测表面由于曲率干涉产生的伪劣点问题,获得的密集点云信息量大、精度高,测头产生的光斑也可以做得很小,以便探测到一般机械测头难以测量的部位,最大限度地反映被测表面的真实形状。
逐层扫描数据测量前面介绍的两种方法虽然应用很广,但是存在无法测量物体内部轮廓的缺陷。
为了解决这一问题，一个很好的方法就是采用断层数据测量法。
目前断层采集法分为非破坏性测量和破坏性测量两种。
由于测量设备的缺陷、测量方法和零件表面质量的影响,通过测量所获得的数据不可避免地引入了误差,尤其是尖锐边和边界附近的测量数据,测量数据中的坏点可能使该点及其周围的曲面片偏离原曲面,所以要对原始点云数据进行预处理. 其主要的处理工作包括:去除噪声点、数据插补、数据平滑、数据精简、数据分割、多视点云的对齐等。
半导体逆向工程测试方法

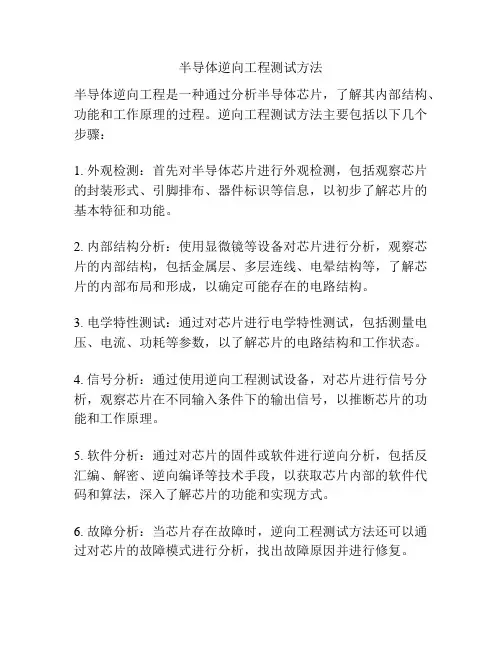

半导体逆向工程测试方法
半导体逆向工程是一种通过分析半导体芯片，了解其内部结构、功能和工作原理的过程。
逆向工程测试方法主要包括以下几个步骤：
1. 外观检测：首先对半导体芯片进行外观检测，包括观察芯片的封装形式、引脚排布、器件标识等信息，以初步了解芯片的基本特征和功能。
2. 内部结构分析：使用显微镜等设备对芯片进行分析，观察芯片的内部结构，包括金属层、多层连线、电晕结构等，了解芯片的内部布局和形成，以确定可能存在的电路结构。
3. 电学特性测试：通过对芯片进行电学特性测试，包括测量电压、电流、功耗等参数，以了解芯片的电路结构和工作状态。
4. 信号分析：通过使用逆向工程测试设备，对芯片进行信号分析，观察芯片在不同输入条件下的输出信号，以推断芯片的功能和工作原理。
5. 软件分析：通过对芯片的固件或软件进行逆向分析，包括反汇编、解密、逆向编译等技术手段，以获取芯片内部的软件代码和算法，深入了解芯片的功能和实现方式。
6. 故障分析：当芯片存在故障时，逆向工程测试方法还可以通过对芯片的故障模式进行分析，找出故障原因并进行修复。
需要注意的是，半导体逆向工程是一项复杂的技术活动，可能涉及法律和伦理问题。
在进行逆向工程测试之前，务必确保遵守相关法律法规和伦理规范，并获得合法的授权。
逆向工程的关键步骤及主要技术
逆向工程的关键步骤及主要技术2011-02-27 10:28:16 作者:SystemMaster 来源: 文字大小:[大][中][小]0前言逆向工程技术Reverse Engineering)．是20世纪80年代后期出现在先进制造领域里的新技术。
与传统的“产品概念设计一产品CAD模型一产品(物理模型)”的正向工程不同，逆向工程首先对实物原型进行数据采集，经过数据处理和曲面重构等过程，构造出实物的三维模型，然后再对原型进行复制或在原型基础上进行再设计，实现创新。
1 数据采集实物的数字化是逆向工程实现的初始条件，是数据处理、模型重建的基础。
该技术的好坏直接影响对实物(零件)描述的精确度和完整度，影响数字化实体几何信息的进度。
进而影响重构的CAD曲面和实体模型的质量，最终影响整个逆向工程的进度和质鼍。
所以，数字化测量方法的选择和研究对逆向工程至关重要。
根据测量的方式不同，可以将三维测量设备分为接触式和非接触式两大类型。
1．1接触式数据采集接触式数据采集方法是用机械探头接触表面，机械臂关节处的传感器确定相对坐标位置。
最常见也是应用最广泛的接触式数据采集方法是三坐标测量机．当探针沿被测物体表面运动时，被测表面的反作用力使探针发生形变．这种形变触发测量传感器将测到的信号反馈给测量控制系统．经计算机进行相关的处理得到所测量点的三维坐标。
一般来说．三坐标测量机可以对被测物体边界精确测量．同时不受被测物体表面颜色和色泽的限制。
其主要缺点是速度慢、效率低，摩擦力和弹性变形易引起被测件变形产生测量误差。
对微细部分的测量收到限制，不适于对软质材料或薄型实体的测量。
另外。
探头有一定的半径，不能直接测出实体表面的坐标值，需要进行半径补偿。
接触式数据采集的缺点限制了它的应用领域．随着测量技术的发展和市场的需要，产生了非接触式测量，其克服了接触式测量的一些缺点，是逆向工程中数字化测量的发展方向。
1．2非接触式数据采集非接触式数据采集方法主要利用了光、声、磁场等原理。
逆向三维扫描方法
逆向三维扫描方法逆向工程测量方法简介逆向工程测量（即对被测实体轮廓信息进行数字化）是RE（Reverse Engineering）技术的第一步。
测量方法的好坏直接影响到对被测实体进行描述的精确、完整程度，进而影响到重构的CAD曲面、实体模型的质量。
因此，它是整个RE技术的基础。
目前采用的RE测量方法主要有三种，分别为接触式测量法、非接触式测量法和逐层扫描法。
一、接触式测量法RE传统上使用三坐标测量机(Coordinate Measuring Machine, CMM)法，又称探针扫描，它主要应用于由基本的几何形体（如平面、圆柱面、圆锥面、球面等）构成的实体的数字化过程，适用于测量实体外部的几何形状。
采用该方法可以达到很高的测量精度（±0.5 ），但测量速度很慢，并易于损伤探头或划伤被测实体表面，而且价格较高，对使用环境也有一定要求。
采用这种方法会使测量周期大大延长，从而不能充分发挥快速制造的优越性。
二、非接触式测量法常用的非接触式测量法有光栅面扫描法、点激光和线激光扫描法等。
1、激光扫描法：按激光源的不同，激光扫描测量可分为点激光、线激光两种方式。
点激光法由于其扫描速度慢而导致目前应用不多。
线激光测量法是目前最成熟，也是应用最广的一种激光测量方法。
它的优点是精度高(±5 )，但它对被测实体表面的粗糙度、漫反射率和倾角较为敏感，且测量速度较慢。
2、光栅面扫描法基本原理是把光栅条纹投影到被测实体的表面上，光栅条纹受到被测实体表面高度的调制而发生变形，然后通过解调变形的光栅影线，得到被测实体表面的高度信息。
这种方法的突出优点是测量范围大，速度快，成本低，易于实现。
因此，目前这种方法应用最为广泛。
三、逐层扫描法逐层扫描法是RP生长成型的逆过程，主要有工业CT(Computed Tomography)扫描、核磁共振和自动断层扫描。
1、工业CT扫描和核磁共振工业CT扫描和核磁共振根据CT图像来重构三维模型，适合于测量被测实体复杂的内部几何形状。
逆向测量技术
逆向工程测量技术研究引言数据的获取、测量是逆向工程中的第一个步骤，也是逆向工程测量最关键的技术之一。
综合接触式工程测量技术和非接触式工程测量技术的实物数据获取方法，是目前众多逆向工程测量技术中针对大型的、结构复杂的测量对象最具有高效性的一种工程测量方式。
这种方法由接触式工程测量技术获取散布在被测物体上或周围的人工标记点群的三维坐标，再以这些坐标数据作为非接触式工程测量数据拼接的依据，从而获取得到整体测量数据。
这种综合方法既具有以往工程测量技术的高效性，又消除了数据拼接时的累积误差。
逆向工程概述逆向工程，又称反求工程、反向工程，指通过各种测量手段和三维几何建模方法，将已有实物原型转化为计算机上的三维数字模型的过程，是工程测量技术、计算机软硬件技术的综合。
近几十年来，随着计算机技术的发展，CAD 技术已经广泛地应用于工程测量工作，但由于多种因素的限制，现实世界中的很多物体形状并不能完全用CAD 设计的方法进行描述。
因而，我们提出了逆向工程的概念。
这种实物数字化建模的方法如今己经发展为CAD/CAM 中的一个相对独立的范畴，成为复杂工程测量的重要手段之一。
逆向工程测量数据获取技术研究数据获取是反求工程的关键技术，数据的获取通常是利用一定的测量设备对所测工程进行数据采样，得到的是采样数据点的（x，y，z）坐标值。
数据获取的方法大致分为两类：接触式和非接触式。
2.1 接触式工程测量技术接触式工程测量技术是在机械手臂的末端安装探头，通过与工程表面接触来获取表面信息，目前最常用的接触式测量系统是三坐标测量机（CMM）。
传统的坐标测量机多采用机械探针等触发式测量头，可通过编程规划扫描路径进行点位测量，每一次获取被测形面上一点的（x，y，z）坐标值，测量速度都很慢。
CMM 的优点是测量精度高，对被测工程无特殊要求，对不具有复杂内部型腔、特征几何尺寸繁多、只有少量特征曲面的被测工程，CMM 是一种非常有效可靠的三维数字化手段。
简单阐述逆向工程技术及其流程
简单阐述逆向工程技术及其流程
标题：逆向工程技术概述及其流程
一、逆向工程技术概述
逆向工程技术，又称反求工程，是一种产品设计技术手段，其基本原理是从已存在的产品或部件出发，通过对实物的测量、分析和研究，获取产品的几何形状、材料特性、制造工艺等设计信息，进而重构出原始的设计模型或者创新设计新的产品。
逆向工程广泛应用于产品改型设计、技术创新、质量检测、侵权分析等领域，是现代工业设计与制造中不可或缺的重要技术手段。
二、逆向工程的主要流程
1. 数据采集阶段：
这是逆向工程的第一步，通常采用三维扫描仪、CMM（三坐标测量机）等精密测量设备对实物进行精确的数据采集，获取物体表面的点云数据或几何特征数据。
2. 数据处理阶段：
对采集到的大量离散数据进行预处理，包括噪声过滤、数据平滑、点云拼接等操作，将其转化为可供后续建模使用的高质量数据集。
3. 曲面重构阶段：
根据处理后的数据，利用逆向工程软件如Geomagic, Rapidform等构建曲面模型，通过拟合、插值、光顺等方法，生成能准确反映实物表面特性的三维曲面模型。
4. 设计优化阶段：
在得到初步的三维模型后，设计师会对模型进行进一步的修改和完善，包括结构优化、尺寸调整、细节补充等，以满足设计需求和加工要求。
5. 制造阶段：
逆向工程的最后阶段是将优化后的三维模型转换为适合加工的二维图纸或CAM代码，提供给数控机床、3D打印设备等进行生产制造。
总结，逆向工程技术不仅能够帮助我们理解并复制现有的复杂产品，更能在原有产品的基础上进行创新设计和改进，对于推动产品更新换代和技术进步具有重大意义。
1逆向工程关键技术
1.3 逆向工程中的关键技术1.3.1 数据采集技术目前，用来采集物体表面数据的测量设备和方法多种多样，其原理也各不相同。
测量方法的选用是逆向工程中一个非常重要的问题。
不同的测量方式，不但决定了测量本身的精度、速度和经济性，还造成测量数据类型及后续处理方式的不同。
根据测量探头是否和零件表面接触，逆向工程中物体表面数字化三维数据的采集方法基本上可以分为接触式(Contact)和非接触式（Non-contact）两种。
接触式包括三坐标测量机（Coordinate Measuring Machining，CMM）和关节臂测量机；而非接触式主要有基于光学的激光三角法、激光测距法、结构光法、图像分析法以及基于声波、磁学的方法等。
这些方法都有各自的特点和应用范围，具体选用何种测量方法和数据处理技术应根据被测物体的形体特征和应用目的来决定。
目前，还没有找到一种完全使用于工业设计逆向测量方法。
各种数据采集方法分类如图1.3所示。
在接触式测量方法中，CMM是应用最为广泛的一种测量设备；CMM通常是基于力-变形原理，通过接触式探头沿样件表面移动并与表面接触时发生变形，检测出接触点的三维坐标，按采样方式又可分为单点触发式和连续扫描式两种。
CMM 对被测物体的材质和色泽没有特殊要求，可达到很高的测量精度（±0.5μm），对物体边界和特征点的测量相对精确，对于没有复杂内部型腔、特征几何尺寸多、只有少量特征曲面的规则零件反求特别有效。
主要缺点是效率低，测量过程过分依赖于测量者的经验，特别是对于几何模型未知的复杂产品，难以确定最优的采样策略与路径。
图1.3 逆向工程数据采集方法分类随着电子技术、计算机技术的发展，CMM也由以前的机械式发展为目前的计算机数字控制（CNC）型的高级阶段。
目前，智能化是CMM发展的方向。
智能测量机的研究是利用计算机内的知识库与决策库确定测量策略，其关键技术包括零件位置的自动识别技术、测量决策智能化和测量路径规划、CAD/CAM集成技术等。
逆向工程技术
被集成到逆向软件中
三、数据处理
2．多视对齐
Polyworks的IMAlign模块
三、数据处理
2．多视对齐
粘贴特征点
三、数据处理
3．数据光顺
在汽车、摩托车覆盖件的应用中，对表面的光顺性往往有很高的 要求，通常要求达到A级(Class A)曲面品质。
逆向工程技术
一、逆向工程技术概述
1. 概念
正向工程（或顺向工程） 逆向工程(Reverse Engineering)(也称反求工程、反向工程等)：将实物 转化为CAD模型相关的数字化技术、几何模型重建技术和产品制造技术 的总称。
一、逆向工程技术概述
2. 应用领域
对产品外形有特殊美学要求的领域，为了方便产品的美学评价，需 要由造型设计师用油泥等材料制作真实尺寸模型.
G0连续：位置连续，即曲面间没有缝隙，但可能有锐利边缘，不常用。
G1连续：切线连续，制作简单，成功率高，常用于小家电面的相交处。
G2连续：曲率连续，视觉效果光滑流畅，是A级曲面的最低标准。
G3连续：曲率的变化率连续 G4连续：曲率变化率的变化率连续
反光效果完美，通常用于汽车设计
数据光顺：对点云进行滤波。常用的滤波算法有高斯(Gaussian) 滤波、平均(Averaging)滤波和中值(Median)滤波，在Imageware软件 中即提供了这三种滤波方式
二、数据获取
2. 测量设备
三坐标测量机(CMM)
悬臂式
桥式
便携式
龙门式
二、数据获取
2. 测量设备
非接触式扫描仪 德国：GOM公司的ATOS，Steinbichler公司的COMET 瑞士：FARO公司的激光扫描仪 韩国：SOLUTIONIX公司的REXCAN系列扫描仪 美国：Cyberware公司的人体三维彩色扫描仪，CGI公司的
逆向工程方法
逆向工程方法
逆向工程（Reverse Engineering，RE）是对产品设计过程的一种反向研究方法。
它通过分析和研究已有的产品、系统或技术，提取其中的设计信息、原理和知识，以用于新产品的开发、改进或仿制。
逆向工程方法通常包括以下几个步骤：
1. 数据采集：通过各种手段获取目标产品的相关信息，包括物理测量、图像扫描、软件反编译等。
这一步骤的目的是获取尽可能多的关于目标产品的详细数据。
2. 数据分析：对采集到的数据进行处理和分析，以提取有用的设计信息。
这可能涉及到使用计算机辅助设计（CAD）软件、三维建模工具、数据分析算法等。
3. 知识提取：从分析得到的数据中提取关键的设计知识，如几何形状、材料特性、制造工艺等。
这些知识可以帮助工程师更好地理解目标产品的设计原理和技术实现。
4. 设计重构：利用提取的知识和信息，进行新产品的设计或改进。
这可能包括重新设计整个产品，或者对现有产品进行局部改进或优化。
5. 验证与测试：对新设计的产品进行验证和测试，以确保其满足预期的性能和功能要求。
这可能涉及到物理测试、模拟分析或实际使用环境下的测试。
逆向工程方法在许多领域都有应用，如制造业、汽车工业、电子产品等。
它可以帮助企业降低研发成本、缩短产品开发周期，并提高产品的质量和竞争力。
然而，在使用逆向工程方法时，需要遵守相关的法律法规，以确保知识产权的合法性。
逆向工程数据扫描的方法
逆向工程数据扫描的方法逆向工程数据扫描的方法是一种用于分析和提取现有软件或系统的技术。
通过逆向工程，可以获取关于软件的信息，包括其功能、算法、结构和设计原理等。
在进行逆向工程数据扫描时，以下是一些常用的方法：1. 静态分析：静态分析是通过对软件或系统的源代码、二进制文件或反汇编代码进行检查来获取信息。
这种方法可以帮助我们了解软件的结构、关键功能以及可能存在的漏洞。
一些流行的静态分析工具包括IDA Pro、OllyDbg和Ghidra等。
2. 动态分析：动态分析是通过执行软件或系统并监视其行为来获取信息。
这种方法通常涉及调试器、监视器和模拟器等工具。
通过动态分析，我们可以观察软件在运行时的行为，包括输入输出、数据流和函数调用等。
常用的动态分析工具包括OllyDbg、WinDbg和Frida等。
3. 反编译：反编译是将软件的二进制代码转换为高级语言代码的过程。
这样可以帮助开发者理解软件的实现细节、算法和逻辑。
反编译工具可以将目标文件转换为类似于C、C++或Java等高级语言的源代码。
IDA Pro和JEB Decompiler等是一些常用的反编译工具。
4. 数据流分析：数据流分析是通过追踪和分析软件中的数据流动来获取关于软件功能和结构的信息。
通过数据流分析，我们可以了解软件中数据的来源、流向和处理方式。
这可以帮助我们理解软件的逻辑、算法和实现细节。
一些数据流分析工具包括IDA Pro和Ghidra等。
综上所述，逆向工程数据扫描的方法涉及静态分析、动态分析、反编译和数据流分析等技术。
通过这些方法，可以获取和理解现有软件或系统的相关信息，从而为进一步研究、修改或开发提供支持。
逆向工程技术及其应用
章 逆
量测量等方面。
向 工
程
测
量
系
统
花岗岩 操作台
控制机柜
逆
向
扫描仪的基本组件
工 程
技
术
及
其
应
用
---
计算机控制系统 第
二 章
逆
向
工
Ｘ、Y、Z 轴运动组件
数控转台旋转轴R
扫描头组件
程 测 量
系
统
逆
向
工
程
三维激光扫描仪
技 术
及
其
应
用
---
第 二 章
逆 向 工 程 测 量 系 统
逆
向
三维激光扫描仪的测量过程
逆向工程技术及其应用
逆
向
工
程
技
❖第一节 测量方法的分类及比较
术
及
其
应
❖第二节 接触式测量
用
---
第
二
❖第三节 非接触式测量
章
逆
向
工
❖第四节 数据测量的误差分析
程
测
量
系
统
逆
第三节 非接触式测量
向 工
程
光学式 非光学式
技 术
非接触式按其原理 不同，又可分为：
及
其
三角形法 CT 测量法
应
用
---
结构光法
测 量
接测量。
系
统
逆
向
各种测量方式比较：
工 程
技
测量
精度
测量
测量轮廓的 对材料 测量
术 及
方式
速度
三坐标 0.6~30 慢
逆向工程-非接触式测量
测量精度较差
对边线， 对边线，凹孔及不 连续形状的处理比 较困难
第2章
成像镜头的焦距会 影响测量精度
第四节 数据测量各种方法的比较
第2章
第五节 测量数据的误差分析
第2章
影响测量精度的主要因素
物体自身的因素 标定的因素 摄像机的分辨率 可测性问题 测头半径补偿误差 参考点误差
第2章
第2章
2 结构光法
结构光法的原理
是把一定模式的光源（如光栅）投影到被 测件表面，受被测物体表面高度的限制，光栅 影线发生变形，利用两个镜头获取不同角度的 图像，通过解调变形光栅影线，就可以得到被 测表面的整幅图像上像束的三维坐标。
第2章
2 结构光法
第2章
2 结构光法
用激光穿过平行等距 直线的振幅光栅组件， 或使用干涉仪，形成 直线干涉条纹，即面 条纹结构光。将此面 条纹结构光投射到物 体上，由于物体表面 曲度或深度的变化使 条纹变形，利用ccD 摄像机摄取此变形条 纹的图像，即可分析 物体表面轮廓变化。
第2章
激光三角法
1—光电检测器 2—激光器 3—聚光镜 4—被测物 5—成像镜
第2章
激光三角法
第2章
点激光三角法
bs sin i e= s sin(i + k )a sin k
第2章
线激光三角法
第2章
面激光三角法
第2章
面激光三角法
第2章
激光三角法特点
工作距离大 测量范围大
受被测工件影响较大 精度较低
第2章
工业CT法
第2章
工业CT法特点
准确测量物体内部形状
对被测物体材料没有限制
分辨率低
获取数据时间较长
简述逆向工程中数据测量的方法及分类。
简述逆向工程中数据测量的方法及分类。
逆向工程是指通过分析和研究已有的产品或系统来推断其设计和实现的过程。
在逆向工程中，数据测量是一种重要的方法，用于收集和分析产品或系统的数据。
数据测量可以帮助逆向工程人员了解产品或系统的特性、性能和结构，并从中获取有价值的信息。
数据测量的方法多种多样，下面将介绍其中的几种常用方法。
1. 静态数据测量：静态数据测量是通过对产品或系统进行分析和观察来获取数据。
这种方法不需要对产品或系统进行操作，只需要观察其外部特征和行为即可。
静态数据测量可以包括对产品或系统的外观、结构、接口和配置等方面的观察和分析。
2. 动态数据测量：动态数据测量是通过对产品或系统进行操作和测试来获取数据。
这种方法需要对产品或系统进行实际操作，以观察其运行状态和行为。
动态数据测量可以包括对产品或系统的功能、性能和交互等方面的测试和分析。
3. 实验数据测量：实验数据测量是通过设计和执行实验来获取数据。
这种方法通常用于对产品或系统的特定方面进行深入研究和分析。
实验数据测量可以包括对产品或系统的性能、安全性、可靠性和效率等方面的实验和测试。
数据测量的分类可以根据测量对象、测量方法和测量目的来进行。
1. 根据测量对象的分类，可以将数据测量分为硬件数据测量和软件数据测量。
硬件数据测量主要针对产品或系统的硬件部分，包括外部接口、内部结构和电子元件等方面的数据测量。
软件数据测量主要针对产品或系统的软件部分，包括代码逻辑、算法和功能等方面的数据测量。
2. 根据测量方法的分类，可以将数据测量分为定性数据测量和定量数据测量。
定性数据测量主要通过观察和描述来获取数据，不涉及具体的数值和计量单位。
定量数据测量主要通过实际测量和计量来获取数据，可以得到具体的数值和计量单位。
3. 根据测量目的的分类，可以将数据测量分为功能数据测量和性能数据测量。
功能数据测量主要用于评估产品或系统的功能是否符合设计要求，包括功能完整性、功能正确性和功能一致性等方面的数据测量。
逆向工程数据处理方案
逆向工程数据处理方案一、引言逆向工程是一种通过分析和还原已有系统、产品或技术的设计过程和结果，来获取相关信息和知识的技术手段。
逆向工程可以帮助企业了解竞争对手的产品或技术，并在创新设计、产品改进以及技术优化方面提供支持。
在进行逆向工程时，需要处理大量的数据，包括结构、功能、性能、材料以及制造工艺等多个方面的数据。
因此，科学、高效的逆向工程数据处理方案是逆向工程工作的重要组成部分。
本文将从数据采集、处理与分析、模型重建等方面探讨逆向工程数据处理方案的设计与实施。
二、数据采集1. 数据采集方式逆向工程数据的采集方式多种多样，主要包括扫描、测量、建模等方法。
其中，数字化扫描技术是逆向工程中常用的数据采集方式。
通过激光扫描、光学扫描等技术，可以获取被测对象的表面形貌、尺寸和形状数据，形成点云数据。
此外，还可以使用三维坐标测量仪器、CT扫描等技术获取目标对象的尺寸、形状和内部结构数据。
2. 数据配准与融合在采集到的数据中，往往涉及多个采集点的数据，需要进行配准和融合。
配准是将不同位置、不同角度采集到的数据进行坐标系统的统一，以便后续分析和处理。
融合是指将不同类型的数据进行融合，形成完整的目标对象数据。
采用适当的配准和融合算法，可以有效提高数据的准确性和完整性。
三、数据处理与分析1. 数据预处理在得到原始数据后，需要进行数据预处理工作，主要包括数据去噪、滤波、修复和重建等步骤。
数据去噪是指去除原始数据中的杂点和干扰点，以保证数据的准确性和可靠性。
数据滤波是为了将原始数据中的噪声信号进行平滑处理，以获得更加真实的表面形貌数据。
数据修复是指对数据中存在的缺失和损坏部分进行修复，以恢复完整的目标对象数据。
数据重建是指根据原始数据，进行曲面重建、体素网格化等处理，以建立目标对象的三维模型。
2. 数据分析与特征提取通过对预处理后的数据进行分析和特征提取，可以获取目标对象的局部特征、全局特征和结构特征等信息。
局部特征主要包括棱角特征、曲率特征等；全局特征主要包括整体形状、几何特征、表面质地等；结构特征主要包括构件分布、连接方式等。
逆向工程使用的各种测量方法
逆向工程使用的各种测量方法嘿，咱今儿个就来聊聊逆向工程里那些个五花八门的测量方法。
你说这逆向工程啊，就像是给一个神秘的物体来个大揭秘！咱先说说接触式测量吧。
这就好比是用手去一点点触摸一个东西，感受它的形状和细节。
这种方法呢，测量起来比较准确，就像咱用手仔细摩挲一个宝贝，能把它的每一个小纹路都搞清楚。
但是呢，它也有缺点呀，就像你摸一个东西久了手会累一样，它可能会对被测物体表面造成一些损伤呢。
再来讲讲非接触式测量，这可就神奇啦！就好像我们有一双神奇的眼睛，不用碰到物体就能知道它的样子。
像什么激光扫描啊，那可真是高科技！它能快速地获取大量的数据，就像一阵风似的，“嗖”的一下就把物体的形状给“抓”过来了。
而且还不会伤到物体，多好呀！还有一种叫光学测量的呢，这就好像是给物体拍了一组超级清晰的照片，然后通过这些照片来分析它的形状和尺寸。
是不是很有意思？这种方法速度也快，而且很直观，就像我们看照片一样，一下子就能明白个大概。
还有啊，三坐标测量也不能不提。
它就像是一个非常精确的标尺，能把物体的每一个尺寸都量得死死的。
想象一下，它就像是一个超级严谨的裁判，一点误差都不允许呢！那这些测量方法都各有各的好，也各有各的不足。
就像我们人一样，没有一个人是完美的呀。
在实际应用中，我们得根据具体情况来选择合适的测量方法，这可不能马虎。
比如说，如果被测物体很脆弱，那咱肯定不能用接触式的呀，得选非接触式的，不然把东西弄坏了咋办？要是要求特别特别高的精度，那可能就得用三坐标测量啦。
逆向工程里的这些测量方法，真的是让我们对物体的了解更深入了呢。
它们就像是一把把钥匙，能打开那些神秘物体背后的秘密之门。
咱可得好好利用它们，让它们为我们的科技发展和创新出一份力呀！你说是不是？它们让我们能看到那些原本隐藏起来的美好，能让我们把那些优秀的设计和工艺学过来，再创造出更棒的东西。
所以呀，可别小看了这些测量方法，它们的作用可大着呢！。
第2章 逆向工程数据测量与处理
在CMM和CAD/CAM系统之间以IGES格式传输 数据成为标准的选择和配置。
2、球头半径补偿
二维自动补偿方法：
在测量时，将测量点和 测头半径的关系都处理成二 维情况，并将半径计算编入 测量程序中，在测量时自动 完成数据的测头补偿。 根据补偿时间可分为实时 自动补偿和事后数据处理补 偿。
压力矢 测头 触点 物体轮廓 测头球心轨迹
主要工作：格式转换、数据过滤及平滑、分 块数据整合对齐、球头半径补偿、数据精简、数 据分割
1、格式转换
每一个CAD系统都有自己的数据文件，其系统内部 产品模型的数据结构和格式各不相同，极大地影响 了设计和制造各部门之间或企业之间的数据传输和 程序衔接的自动化，给数据通讯带来困难。 主要的数据交换标准：IGES、STEP、STL等。
例：汽车覆盖件—— 点云数据的处理 （900,000个点）
原始数据： 体外点，噪 声点
删除体外点
删除噪声点
消除体外点及噪声点后的点云
效果比较
数据精简：150,000
—— 组成：
——机械接触式测头
测头附件——测端
为了扩大测头 功能、提高测 量效率以及探 测各种零件的 不同部位，常 需为测头配置 各种附件，如 测端、探针、 连接器、测头 回转附件等。
测头附件——探针
探针是指可更换的测杆。在有些情况下，为了 便于测量，需选用不同的探针。探针对测量能 力和测量精度有较大影响，在选用时应注意： 1）在满足测量要求的前提下，探针应尽量短； 2）探针直径必须小于测端直径，在不发生干 涉条件下，应尽量选大直径探针；3）在需要 长探针时，可选用硬质合金探针，以提高刚度。 若需要特别长的探针，可选用质量较轻的陶瓷 探针。
反向工程常用的数据采集方法
常用的数据采集方法在20 世纪70年代以前，物体的测量方法基本上是手工测绘，这种方法目前仍在一些工厂使用。
其测量过程如下：首先在物体样件或模型上确定若干关键点(包括几何元素的特征点或节点)，选取参考坐标系，测量出这些点对应的x 、y 、z 坐标值，然后利用这些点进行插值计算，得到曲线和曲面，建立起CAD 模型。
使用的测量工具有卡尺、塞规、量块等，后来也逐渐使用单点测量的三坐标测量机。
对于简单对称的零件，测量点可以少于10 个，而对于稍微复杂的零件，测量点有时可达到2000 个以上。
手工测量方法的缺点是：l )劳动强度大，这不仅反映在数据的抽取，当数据点较多时，输人任务繁重且容易出错。
2 )测量精度不稳定，这主要受测量者的经验和测量工具的影响。
对于一个复杂表面的工件进行手工数字化处理是一件非常耗时、枯燥和容易出错的工作。
目前，反向工程的实现手段，正由熟练的手工过程转变到以计算机软件和现代测量仪器为主的自动测量过程。
数据采集技术是反向工程中的关键技术之一，作为这一过程的关键设备，数据测量仪器的选择是十分重要的。
从本质上说，所有的测量设备都是试图通过一定的机制建立起与目标物体的一种交互关系，这种交互关系的结果就是有效地获取目标物体上相关点的准确数据信息。
按设备与目标物体的交互关系可分为接触式和非接触式测量设备，按设备的测量机制则可分为基于光学、声学、磁学和机械学的测量设备，如图7 一8 所示。
1 .非接触式测量方法基于光学的测量设备的位置测算方法有5 种，分别是三角几何测算法、光速测距法、干涉法、结构化光照法和图像分析法。
三角几何测算法是利用光源和图像探侧器之间的位置与投射/反射光线与这两点所连成的指向之间的夹角来测算目标点位置的，高能光源(一般为激光)以预设的角度聚焦并投射到目标曲面，图像探测器(一般为摄像头)捕捉到反射光，并按已知的角度和距离所构成的三角几何关系计算出曲面上点的位置。
光源和图像探测器安装在可移动平台上进行多轴扫描，解决了坐标定位问题，通常采用多测点布置，能快速完整地读取物体的表面点数据信息。
