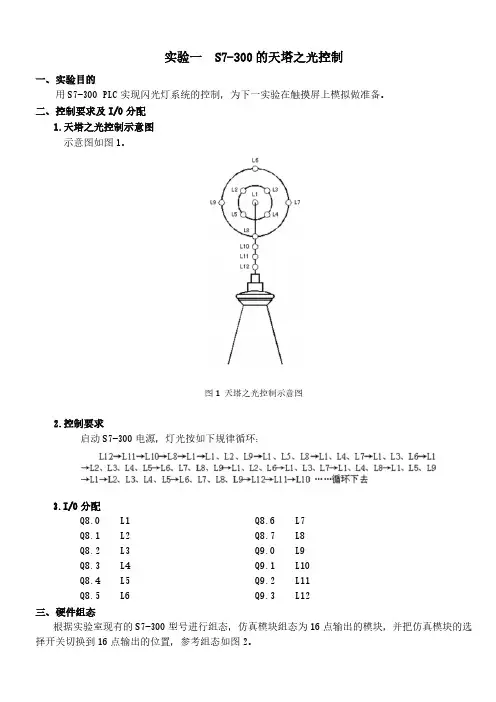

1.实验一 S7-300的天塔之光控制

1.实验一  S7-300的天塔之光控制

实验一 S7-300的天塔之光控制

一、实验目的

用S7-300 PLC实现闪光灯系统的控制,为下一实验在触摸屏上模拟做准备。

二、控制要求及I/O分配

1.天塔之光控制示意图

示意图如图1。

图1 天塔之光控制示意图

2.控制要求

启动S7-300电源,灯光按如下规律循环:

3.I/O分配

Q8.0 L1 Q8.6 L7

Q8.1 L2 Q8.7 L8

Q8.2 L3 Q9.0 L9

Q8.3 L4 Q9.1 L10

Q8.4 L5 Q9.2 L11

Q8.5 L6 Q9.3 L12

三、硬件组态

根据实验室现有的S7-300型号进行组态,仿真模块组态为16点输出的模块,并把仿真模块的选择开关切换到16点输出的位置,参考组态如图2。

图2 S7-300的硬件组态图

四、实验要求

参考图2进行硬件组态,编写S7-300梯形图控制程序,并观察仿真模块输出指示灯能否与控制

要求相符,调试程序直到满足要求为止,实验结束后要撰写实验报告。
