溶胶-凝胶法制备钙钛矿型纳米钛酸铅粉体


表 2 温 度 对 凝 胶 形 成 时 间的 影 响
T b 2 Ef c ft a . f to e emp r t r e a i n t e a u e on g lt i o me
溶 胶 一凝 胶 法 制备 钙钛 矿 型纳 米 钛酸 铅 粉体
李 晶 徐 旺 生 杨 效 军
( 汉工程 大 学化 工 与制 药学 院 , 色化 工过 程省部 共 建教 育部 重 点 实验 室 , 北 武 汉 407) 武 绿 湖 303
摘 要 以硝酸铅和钛酸丁酯为原料 , 采用溶胶 一凝胶法制备 了钙钛矿型纳米钛 酸铅 。利用 X RD、T—R、E 等分析测试手 F I SM 段, 对制备的钛酸铅纳米粉 体的结构 、 性质 和形貌进行 了表 征。并讨论 了乙醇、 温度 、 H值和热处理温度等 因素对溶胶 P
中国 陶瓷 工业 2 1 年 2月 第 1 01 8卷 第 1 期
CHI NA CERAM I l C NDUS TRY F b 2 1 Vo . 8 No 1 e . 0 1 11 . .
文章 编 号 :0 6 2 7 ( 0 )l 03 — 3 10 — 84 2 1 o 一 0 6 0 1
首先将硝酸铅溶于一定量的冰醋酸 中 ,超声搅拌直至其
完全溶解 ,然后倒入钛酸丁酯的 乙醇溶液 中,并不断剧烈搅
收稿 日期 :0 0 0 - 4 2 1- 9 1 通讯联 系人 : 晶, - a : agh 6 . m 李 E m ix n s @13 o lw c
21 0 1年 第
由表 2 知 , 可 随着温度的升高 , 成胶 时间明显缩短 , 这是
因为升温可以加速水解和缩聚 的反应 , 但是温度过 高, 形成 的
凝胶呈混浊状 , 影响胶体的质量 。 以实验 中选取反应温度为 所
4 ℃左 右 。 0 33 p . H值 对 溶 胶 一凝 胶 形 成 过 程 的 影 响
中 国 陶 瓷 工 业
表 1 乙醇量对凝胶形成时间的影响
T b 1Ef c f m o n fC2 OH n g lt i a . f t e o a u to H5 o ea i t on me C H H, 2 p ml
0 2 O 3 0 4 0
3 结 果 与 讨 论
31 乙醇 对 溶 胶 一凝 胶 形 成 过 程 的 影 响 .
无水乙醇的主要作用是作为溶剂 ,同时 由于钛酸丁酯极
易水解 , 遇水会产生 白色沉淀 , 加入无水 乙醇可以起缓解钛酸
丁酯的水解速度的作 用。 在其它条件不变 的情况下 , 通过改变 无水乙醇的量考察对凝胶形成 时间的影响 , 结果如表 l 所示。 由表 1 可知 , 当不加入无水乙醇不能形成凝胶 ; 而随着无
醇( 2 H)冰醋酸(H3O )丙三醇( J  ̄. c} 0 , I C C OH , C JO0 均为分析纯 。
所用水均为去离子水。
所用仪器有电热恒温水浴锅 ( Z W— 2 ; D K D_ ) 电子恒速搅
拌器 ( S2B ;真空 干燥 箱 ,Z -2 ) G 1- ) ( K- A ;超 声波 清洗 器 8
拌 ,调节 p H在合适 的范 围 ,再向其 中加少量 的入水及丙三
醇, 然后静止成凝胶 , 8 ℃下干燥 2 h 然 后在 马弗炉中煅 在 O 4,
烧, 研磨 , 到钛酸铅粉体 。 得
陶瓷具有居里温度高 、 电耦合 系数大和介 电常数小 , 向与 机 横 纵向机电藕合 系数之 间有很 大的各向异性(. )是制作高频 04 , 9 滤波器 、 超声波换能器 、 红外探测器 的优 良材料 , 也可应 用于 涂料配方中作颜料成份, 以改进室外涂层 的稳定性及耐久性 , 因而受到人 们的广泛关注 ,是一种应 用前景十分广泛的压电 材料 。纳米 钛酸 铅的合成方法有很多 , 溶胶 一凝胶 法因 其纯 度高 、 混合均匀 、 易于掺杂 、 烧结温 度低等优点决 定了它 的广阔的应用前景 。 因此 , 溶胶 一凝胶工艺用于制 备纳米材料 是近 年来的制备性能 优异 的高质 量 的纳米 P T( 最有效 的 b i3 ) 方法之一 ‘ j 。本文采用溶胶 一凝胶技术 , 以硝酸铅和钛酸丁 酯为原料 , 在低温下合成 了高纯 的钙钛 矿型纳米 P T( , b i3 )并对 其影响因素进行了讨论 。
一
凝胶过程的影响 , 结果表 明, 钛酸铅晶体在 40C 0 9 时形成 , 随着热处理温度的升 高, 粉体的物相也会发 出变化。
关 键 词 溶 胶 一凝 胶 , 米 钛 酸 铅 , 钛 矿 型 纳 钙
1 前 言
钛酸铅粉体是钛酸盐系列电子陶瓷中的一种 非常 重要基 础原料 , 它有优 良的铁 电、 电、 压 耐压和热释 电性 能, 的压 电 它
( Q- 5 E 。 K 20 ) 22 实验制备过程 。
p H值对溶胶 一 凝胶形 成过程有直接 的影响 , 在其它条件 不变 的情况下 ,通过改变反应温度考察对凝胶形成 时间的影 响, 结果如表 3 示。 所 由表 3可知 , p 2时成胶 时间较 长 , 当 H< 这是 由于较强的 酸性抑制 了钛酸丁酯的水解 ; 当为 3—5时 , 而 酸性减弱 , 成胶 时间明显缩短 。 是当为碱性 时 , 但 又由于钛 酸丁酯水解过快而
水乙醇加入量的增加 , 成胶时间也相应 的增加 。 实验 中无水 乙 醇的量为2 m 。 0l 32 反应温度对溶胶 一凝胶形成过 程的影响 .
温度也是对凝胶形成 的一 个重要 的影响因素 ,在其它条
件不变的情况下 ,通过改变反应温度考察对凝胶形成时间的
2 实验 部 分
21试剂与仪器 . 所用试剂硝酸铅[bNO 】钛酸丁 ̄ [i j 9 , 水乙 P( 0, T( - ]无 OC I )
合集下载

溶胶-凝胶法制备PbTi03纳米粉体

溶胶-凝胶法制备PbTi03纳米粉体

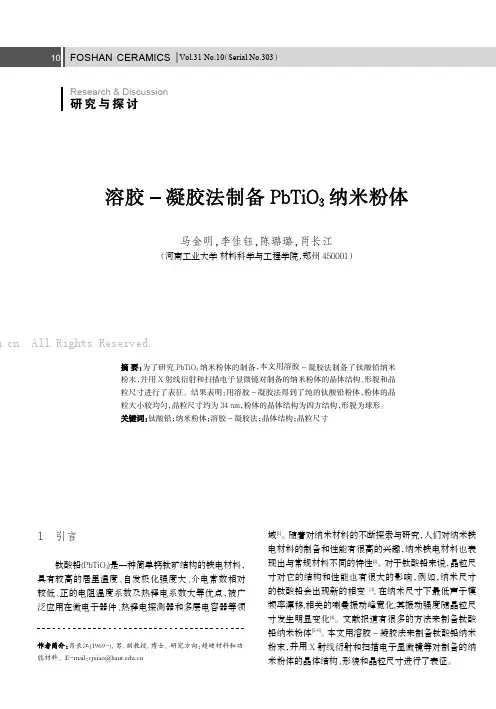

马金明,李佳钰,陈璐璐,肖长江(河南工业大学材料科学与工程学院,郑州450001)PbTiO3纳米粉体的制备,本文用溶胶-凝胶法制备了钛酸铅纳米粉末,并用X射线衍射和扫描电子显微镜对制备的纳米粉体的晶体结构、形貌和晶粒尺寸进行了表征。

结果表明:用溶胶-凝胶法得到了纯的钛酸铅粉体,粉体的晶粒大小较均匀,晶粒尺寸约为34nm,粉体的晶体结构为四方结构,形貌为球形。

纳米粉体;溶胶-凝胶法;晶体结构;晶粒尺寸1引言钛酸铅(PbTiO3)是一种简单钙钛矿结构的铁电材料,具有较高的居里温度、自发极化强度大、介电常数相对较低、正的电阻温度系数及热释电系数大等优点,被广泛应用在微电子器件、热释电探测器和多层电容器等领域[1]。

随着对纳米材料的不断探索与研究,人们对纳米铁电材料的制备和性能有很高的兴趣,纳米铁电材料也表现出与常规材料不同的特性[2]。

对于钛酸铅来说,晶粒尺寸对它的结构和性能也有很大的影响,例如,纳米尺寸的钛酸铅会出现新的相变[3],在纳米尺寸下最低声子模频率漂移,相关的喇曼振动峰宽化,其振动强度随晶粒尺寸发生明显变化[4]。

文献报道有很多的方法来制备钛酸铅纳米粉体[5-8]。

本文用溶胶-凝胶法来制备钛酸铅纳米粉末,并用X射线衍射和扫描电子显微镜等对制备的纳米粉体的晶体结构、形貌和晶粒尺寸进行了表征。

研究与探讨Research&Discussion男,副教授,博士。

研究方向:超硬材料和功能材料。

E-mail:***************.cn. All Rights Reserved.图1PbTiO 3粉体的XRD 图2实验实验时,先称量钛酸四丁酯溶于无水乙醇中,得到1mol/L 的溶液,取适量的乙酸铅溶于水,得到的溶液浓度为1mol/L;然后再称取适量的氢氧化钾溶液滴入两者的混合液中;然后用去离子搅拌30分钟,将得到的反应液沉淀,过滤,洗涤,干燥,最后600℃煅烧1小时得到淡黄色粉末。

用X 射线衍射仪(XRD,CuKα,λ=0.15406nm)来分析得到样品的晶体结构,使用扫描电子显微镜(SEM)观察粉末样品的微观结构,测量并分析其晶粒尺寸。

钕掺杂锆钛酸铅纳米粉体的溶胶-凝胶法合成研究

钕掺杂锆钛酸铅纳米粉体的溶胶-凝胶法合成研究
.
Nd Zr 2 T 。 。 简 记 o i 0(
的反应 机 理 、 掺 杂锆钛 酸铅 结 晶结构 、 钕 粉体 形 貌等 进 行 了表征 , 有关 钕 掺杂 对 P T 压 电性 能 的影响 另 文讨 Z
论。
关键 词 : 钕 ; 杂 ; 掺 溶胶一 胶 ; 钛 酸铅 ; 米粉体 凝 锆 纳 中图分 类号 : T 8 M2 2 文献 标识 码 : A 文章编 号 :0 19 3 (0 6 0 —2 30 10 -7 l2 0 )81 l —3
道。
明, 掺 杂 增加 了晶格 畸 变程 度 。 与 P T相 比 , 钕 Z 随着 钕掺 杂 量增加 晶格 参 数 n和 V 下 降, 而参 数 c和 c a / 则不 同 , 少量钕掺 杂导致 参 数 c和 c a增 加 , 着钕 掺 / 随 杂量增加 逐 渐 下 降。 当钕 掺 杂 量 ≤ 9 ( 尔分 数 ) 摩 时
可 生 成 粒 径 约 为 2 ~ 5 n 的 钙 钛 矿 型 粉 体 ,Nd 离 0 0m 抖 子取代 P 。 b 离子 与 Ti 离子 、 离 子 形 成 稳 定 的 钙 件 02
钛 矿型 结构 。
本 文 以乙二 醇为 溶剂 , 以硝 酸锆 为锆 源 , 以硝酸 钕
为钕 源 , 采用 改 进 的 s l e 工 艺 , 备 了稳定 的钕 掺 o— l g 制 杂锆 钛 酸 铅 溶 胶 ,经 干 燥 、 结 得 到 了 P 。。 烧 b一 为 P T) 米 粉 体 , 采 用 NZ 纳 并 F I T D T R、 G- TA、 RD、 E 、 M 等 对 溶 胶 热 处 理 X S M TE

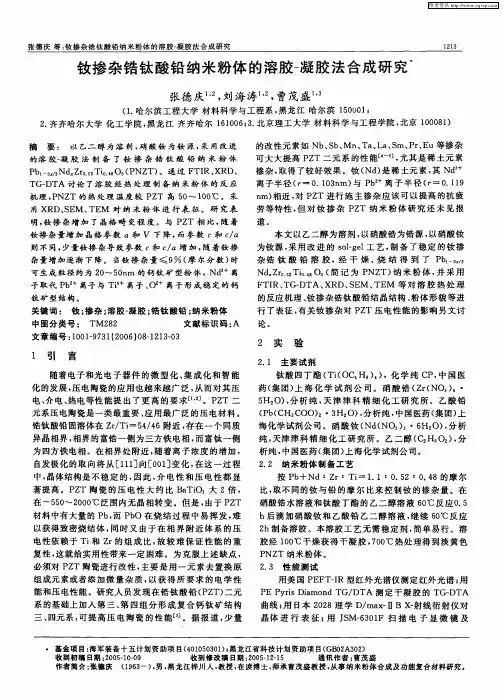

摘 要 : 以 乙二 醇 为 溶 剂 , 酸 钕 为 钕 源 , 用 改 进 硝 采
的改性 元 素如 Nb S 、 、 a L 、 m、 r E 、 b Mn T 、 a S P 、 u等 掺 杂 可 大大提 高 P T二元 系 的性 能[ , Z 4 尤其 是 稀 土元 素 ] 掺杂, 取得 了较 好 效果 。钕 ( ) 稀 土元 素 , Nd Nd 是 其 。 离 子半 径 ( 一 0 1 3 m) P 。 子 半 径 ( 一 0 1 9 r . 0 r 与 b 离 i r . 1

溶胶- 凝胶法制备 BaTiO 3 粉体材料

溶胶- 凝胶法制备 BaTiO 3 粉体材料

实验7 溶胶-凝胶法制备BaTiO 3粉体材料钛酸钡BaTiO 3是电子陶瓷领域应用最广的材料之一。

现代科技要求陶瓷粉体具有高纯、超细、粒径分布窄等特性,因为通过控制材料颗粒尺寸可有效的调控材料的物理性能。

溶液法是制备纳米(超细)粉体材料的一种重要方法,常用的溶液法包括沉淀法、溶胶-凝胶法、水热法和微乳法等。

本实验利用溶胶-凝胶法(Sol-Gel )制备BaTiO 3粉体材料。

一、实验目的(1)、了解溶胶-凝胶法的基本原理;(2)、利用溶胶-凝胶法制备BaTiO 3二、实验原理溶胶-凝胶法是指金属有机或无机化合物经过溶解、溶胶、凝胶而固化,再经热处理而成目标产物的方法。

无论所用原料为无机盐还是金属醇盐,其主要反应步骤是原料溶于溶剂(水或者有机溶剂)中形成均匀的溶液,溶质与溶剂发生水解或者醇解反应,形成溶胶粒子,溶胶粒子通过缩聚形成三维网络状的凝胶。

形成凝胶的过程中,反应复杂,产物结构多样。

本实验以钛酸丁酯Ti(OC 4H 9)4和醋酸钡为原料,通过溶胶-凝胶法制备BaTiO 3粉体材料,制备过程中最基本反应为:(a) 水解反应:494249449Ti(OC H ) + H O = Ti(OC H )(OH) + C H OH x x x x −在水解前如果把Ti(OC 4H 9)4溶解某种有机酸如冰醋酸中,可在水解之前(溶剂化)生成Ti(OC 4H 9)4-x (OCOCH 3)x ,这样可以减缓醇盐的水解速度。

水解反应可以延续到彻底水解如形成Ti(OH)4。

(b) 缩聚反应(失水或者失醇):Ti OH + OH i = i O i 2−−−Τ−−Τ−−Τ− + ΗΟ4949i OC H + OH i = i O i C H −Τ−−Τ−−Τ−−Τ− + ΟΗ由于不断发生水解、缩聚反应,溶液的粘度不断增加,最终形成具有“−金属−氧−金属−”网络结构的凝胶。

一般认为,反应过程中醋酸钡存在于凝胶的表面,通过后期热处理最后形成BaTiO 3。

溶胶-凝胶法制备纳米TiO2微粉化学实验报告

溶胶-凝胶法制备纳米TiO2微粉化学实验报告
钛酸四丁酯的水解反应为分步水解,方程式为:
Ti(OR)n+H2OTi(OH)(OR)n-1+ROH
Ti(OH)(OR)n-1+H2OTi(OH)2(OR)n-2+ROH
……
反应持续进行,直到生成Ti(OH)n.
缩聚反应:
—Ti—OH+HO—Ti——Ti—O—Ti+H2O
—Ti—OR+HO—Ti——Ti—O—Ti+ROH
完成实验后我们知道了在制备用溶胶-凝胶法制备纳米粒子胶体的最好的浓度,知道了两种溶液混合时速度越慢越好,当然,这个慢也是有个限度的吧!在我们这个实验中,70min滴定完就已经可以得到很好的溶胶了。除此之外,在这个实验中我还体会到了跟同学合作实验,一起思考、探究的乐趣和知识的相互增补的长进。不过,完成这一次实验我们也经历过了很多的挫败,比如滴定管没有彻底吹干,在配制溶液(1)时空气潮湿度大,引入了水蒸汽,影响实验的结果等等。重新实验两次,耗时比较长。这一次实验为我以后单独完成实验做好了基础准备,我会更加努力地做得更好!
实验数据处理及结果分析:
序号
钛酸四丁酯(ml)
无水乙醇(ml)
冰醋酸(ml)
蒸馏水(ml)
时间(t)
产品颜色
1
10
50+50
10
10
90
微黄色的胶粒
2
10
50+40
43;20
3.5
4.5
20
有光泽的黄色微粒
4
5
25+20
4
5
25
白色的微粒
5
5
25+20
3.5
4
20
有棱角的胶粒

溶胶-凝胶法制备纳米TiO2粉体的研究进展

溶胶-凝胶法制备纳米TiO2粉体的研究进展

e x c e l l e n t p h o t o c a t a l y s t ma t e r i a l f o r e n v i r o n me n t a l p u r i f i c a t i o n a n d p h o t o c a t a l y t i c h y d r o g e n p r o d u c t i o n . Th e p r e p a r a — t i o n p r o c e s s o f Ti Oe p o wd e r b y s o l — — g e l me t h o d i s b r i e f l y i n t r o d u c e d a s we l l a s t h e me c h a n i s m o f p h o t o c a t a l y t i c r e a c — — t i o n . Ef f e c t s o f t h e s o l — g e l p r e p a r a t i o n c o n d i t i o n s o n t h e g e l a t i o n t i me a n d p r o p e r t i e s o f Ti 02 a r e d i s c u s s e d i n d e t a i l .
Z ENG Ai x i a n g。LU O Li ,H U Ka i l o n g
( C o l l e g e o f P hy s i c s a n d El e c t r o n i c S c i e n c e ,Ch a n g s h a Un i v e r s i t y o f S c i e n c e a n d Te c h n o l o g y ,C h a n g s h a 4 1 0 0 0 4 )

溶胶-凝胶法制备纳米PZT粉体及结构表征

溶胶-凝胶法制备纳米PZT粉体及结构表征

钙 钛 矿 结 构 的 锆 钛 酸 铅 [ b( rTi ) ] P Zx O。 一

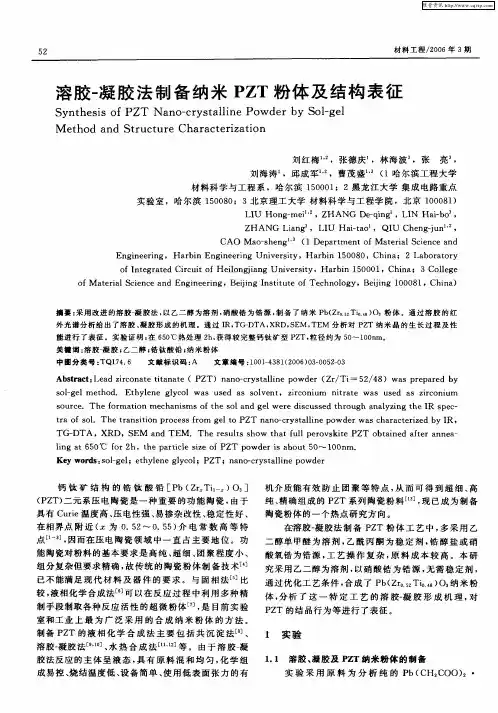

摘 要 : 用 改 进 的 溶 胶一 胶 法 , 乙二 醇 为溶 剂 , 酸 锆 为 锆 源 , 备 了 纳 米 P ( r s s O 采 凝 以 硝 制 b Z0z . Ti ) s粉 体 。通 过 溶 胶 的 红
外 光 谱 分 析 给 出 了溶 胶 、 胶 形 成 的 机 理 。通 过 I T - T X D, E , M 分 析 对 P T 纳 米 晶 的 生 长 过 程 及 性 凝 R, G D A, R S M TE Z 能进 行 了表 征 。实 验 证 明 : 整 钙 钛 矿 型 P T, 径 约 为 5 ~ 10 m。 Z 粒 O 0n 关 键 词 : 胶一 胶 ; 溶 凝 乙二 醇 ; 钛 酸 铅 ; 米 粉 体 锆 纳 中 圈分 类 号 : Q1 4 6 T 7 . 文献 标 识 码 : A 文 章 编 号 :0 14 8 (0 6 0 —020 i0 —3 12 0 )30 5—3
CAO a — he g , ( pa t n a e i lSce e a M o s n 。 1 De r me tofM t ra inc nd
E n ne r n gi e i g, H a b n Eng ne rng U ni e st r i i ei v r iy,H a bi 5 8 r n 1 00 0,Chi a; 2 La r t r n bo a o y
M e h d a d St uc ur t o n r t e Cha a t r z to r c e ia i n
刘 红梅 ,张德庆 ,林 海 波。 ,张
亮。 ,
刘海 涛 ,邱 成军 ,曹 茂盛 1哈尔滨 工程 大学 。( 材 料科 学 与工程 系 ,哈 尔滨 1 0 0 ;2黑龙 江 大学 集 成 电路重 点 50 1

溶胶凝胶法制备钙钛矿型复合氧化物的流程图

溶胶-凝胶法的基本步骤是:
按化学计量比称取所需的金属盐,用去离子水溶解后,加入适量的柠檬酸,搅拌直至得到均匀的透明溶液,然后滴加氨水将PH 值调至一定值,继续搅拌一段时间脱水成胶(60℃的水浴温度下恒温干燥),得到透明凝胶(粘滞性凝胶),进一步干燥(真空干燥箱中于80℃,负压下充分干燥)得到干凝胶, 研磨成粉末后在一定温度下烧结一定时间即得所需的纳米级催化剂(参照文献在800℃下焙烧2h)。

络合酸的用量
络合酸的用量至少与金属离子摩尔数的总和为n/3的关系,其中n为络合酸中的羧基的数目。

为了络合完全,一般情况下络合酸(柠檬酸)采取过量,可选用:1.2n/3, 1.5n/3, 2n/3。

PH值的调节
使用柠檬酸作为络合酸时,为使络合完全,溶液的PH值一般调节为8-10(8,9,10)
焙烧温度
将干凝胶分别在750℃和800℃焙烧2h 制得样品1#(750℃)和2#(800℃),对其进行XRD 分析以及粒径分析从而确定干凝胶的最佳焙烧温度。

钙钛矿型纳米钛酸铅的制备


摘
要: 以无 水 醋 酸铅 和钛 酸 丁 酯 为 原 料 , 用 溶 胶 一 胶 法 制 备 了钙 钛 矿 型 纳 米 钛 酸 铅 ( b i 粉 体 。利 采 凝 P TO )
Hale Waihona Puke 用 X射 线 衍 射 ( R 、 度测 试 、 描 电 镜 ( E 等 分析 测 试 手 段 , 制 备 的 钛 酸 铅 纳 米 粉 体 的结 构 、 质 和 形 貌 X D) 粒 扫 S M) 对 性
g lt n t . e o s i - p b i a o me th a r ame ttmp r t r f 5 ℃ . t h n r a e o e tt a— eai i o me P rv kt t e P T O3w s fr d a e tte t n e e au e o 0 ey 4 Wi t e i ce s fh a r t h e me t e e au e, e p a e c mp st n o b i 3p w e sas h n e . g l r sal e - 3 7 n o v r g r i n mp r tr t h s o o i o fP T O o d rwa lo c a g d Hihy c y t l z d 5 . m fa e a e g an t h i i
无机 盐 工 业
I N0RGANI C CHEM I CALS I NDUS TRY
第4 3卷 第 6期
21 0 1年 6月
钙 钛 矿 型 纳 米 钛 酸 铅 的 制 备
李 晶, 杨效 军 , 旺生 徐
( 武汉工程大学化工与制药学院, 绿色化 工过 程省部共建教育部 重点实验室, 湖北武汉4 03 3 7) 0
Pr pa a i n o r v k t-y e n no i e e d tt na e e r to fpe o s iet p a s z d l a ia t

溶胶凝胶法合成钙钛矿膜

溶胶凝胶法合成钙钛矿膜溶胶凝胶法是一种常用的合成材料的方法,该方法通过溶解金属离子或有机物,形成均匀的溶胶体系,然后通过加热或其他方式使溶胶发生凝胶反应,形成凝胶体系,最后通过热处理等后处理方法,合成出所需材料。

在材料制备领域,溶胶凝胶法已经广泛应用于制备各种材料。

其中,钙钛矿膜作为一种具有很好的光电性能的材料,也可以通过此方法进行制备。

本文将详细介绍根据文献报道,如何采用溶胶凝胶法制备钙钛矿膜。

1.材料选择首先需要选择所需的材料,通过文献查询,我们得知,制备钙钛矿膜所需的原料主要有二氧化钛、乙酸钛酯等。

2.溶胶制备将所需的二氧化钛、乙酸钛酯等原料溶解在预处理好的有机溶液中,制备出均匀的溶胶体系。

据报道,溶液的pH值应该保持在4~5之间。

为了提高钙钛矿膜的晶体质量,可以在溶液中添加一定量的酸、碱等物质。

3.凝胶制备将制备好的溶胶体系放置在室温下,退火或者其他方式使溶液逐渐凝聚成一定形状的PC薄膜,在制备过程中需要注意控制溶液的干燥速度以及温度的合适性,避免出现不必要的干燥裂缝或高温变形等情况。

4.热处理将制备好的PC薄膜,在恰当的温度下进行热处理,使其过渡成为钙钛矿膜材料。

热处理来源于一系列的热化学反应,通过缓慢的升温及降温过程,促进钙钛矿膜的结晶生长,从而形成更好的产品。

以上就是钙钛矿膜的制备过程,通过溶胶凝胶法,能够制备出优质、高性能的多晶体钙钛矿薄膜。

当然,这种方法并不是万能的,具体的化学实现与设备必须根据工作对象的不同进行调整、改善,才能满足具体要求。

总之,溶胶凝胶法在材料制备领域展现了其重要性和广泛性。

钙钛矿膜是该方法制备的一种优质产品,因为其具有优良的光电性质,因此在太阳能电池及其他领域的应用前景非常广阔,相信通过不断的研究和开发,这种材料的应用领域将会更加广泛。

溶胶_凝胶法制备钛酸钡纳米粉体研究_汪涛

2.2.6 钛酸丁酯钡盐法
胡丹等利用此方法以太酸四正丁酯和乙酸钡等主要 原料,引入四正丁氧基锆制备了 Ba(Zr0.3Ti0.7)O3(BZT) 薄 膜,并研究了其热处理工艺,以及不同烧结温度对 BZT 薄膜电性能的影响 [19] ;李青莲等也用此法以钛酸丁酯与 硬脂酸钡为原料,成功制备了粒径约 20 nm 的 BaTiO3 粉 体 [25] ;苏毅等人以钛酸丁酯和醋酸钡为原料,采用溶胶 - 凝胶法制得了颗粒外貌近似球形的钛酸钡超细粉体,粒 径分布在 20 ~ 200 nm。研究了水解用水量,溶液 pH 值, 反应温度,热处理温度等工艺参数,得出最佳工艺条件 为 :水解用水量 85 ml,混合溶液 pH=3.5,凝胶化温度 93 ~ 95 ℃,煅烧温度 700 ~ 900 ℃ 。 [26]
2.1 溶胶 - 凝胶法的工艺过程
根据文献报道 [9-11] 该工艺包括以下过程 :
图 1 溶胶凝胶法工艺流程图 Fig.l Process of sol-gel
44││中中国国陶陶瓷瓷││CCHHIINNAA CCEERRAAMMIICCSS││22001144((5500))第第 33 期期
2014 年 第 3 期
2 溶胶 - 凝胶法制备纳米钛酸钡材料
溶胶 - 凝胶法是一种制备纳米材料的重要方法。溶胶 - 凝胶法制备纳米钛酸钡材料的基本方法是 :以醇作为溶 剂,Ba 和 Ti 的醇盐或无机盐经过水解形成溶胶,将该溶 胶脱水干燥,然后经焙烧便可得到纳米 BaTiO3 粉体。这种 方法适用于能形成溶胶且溶胶可以化为凝胶的氧化物系 [8]。
关键词 :钛酸钡 ;制备 ;溶胶凝胶法
中图分类号 :TF123
文献标识码 :A
文章编号 1001-9642(2014)3-0004-4
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
