清管阀相对收发球筒的比较优势
收发球筒工作原理
收发球筒工作原理
收发球筒是一种将物体在一个封闭空间内来回运动的装置。
其工作原理是通过一个封闭的筒体和一个或多个阀门来实现。
当阀门关闭时，筒体内的物体可以在筒体内来回运动。
当阀门打开时，物体可以通过阀门进入或者离开筒体。
这样，通过控制阀门的开关，可以控制物体在筒体内的运动。
收发球筒通常由一个筒体和两个阀门构成。
一个阀门用于打开或关闭筒体的一个端口，另一个阀门用于打开或关闭筒体的另一个端口。
通过适时打开或关闭这两个阀门，物体可以在筒体内来回运动或者进出筒体。
当需要让物体进入筒体时，首先关闭筒体的两个阀门。
然后打开一个端口的阀门，使物体可以进入筒体。
当物体进入筒体后，关闭该端口的阀门，再打开另一个端口的阀门，使物体可以在筒体内运动。
当物体需要离开筒体时，同样首先关闭筒体的两个阀门。
然后打开一个端口的阀门，使物体可以离开筒体。
当物体离开筒体后，关闭该端口的阀门，再打开另一个端口的阀门，使筒体可以再次接收其他物体。
通过这种方式，收发球筒可以实现物体在一个封闭空间内来回运动，从而满足特定的工作需求。

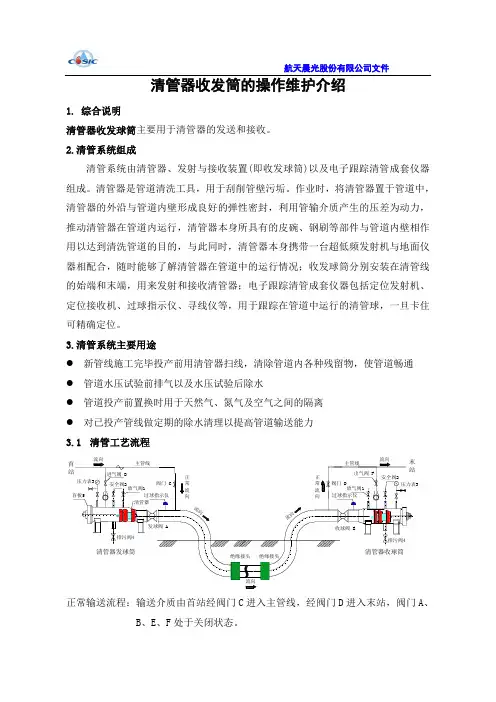

清管器收发筒的介绍
清管器收发筒的操作维护介绍1.综合说明清管器收发球筒主要用于清管器的发送和接收。
2.清管系统组成清管系统由清管器、发射与接收装置(即收发球筒)以及电子跟踪清管成套仪器组成。
清管器是管道清洗工具，用于刮削管壁污垢。
作业时，将清管器置于管道中，清管器的外沿与管道内壁形成良好的弹性密封，利用管输介质产生的压差为动力，推动清管器在管道内运行，清管器本身所具有的皮碗、钢刷等部件与管道内壁相作用以达到清洗管道的目的，与此同时，清管器本身携带一台超低频发射机与地面仪器相配合，随时能够了解清管器在管道中的运行情况；收发球筒分别安装在清管线的始端和末端，用来发射和接收清管器；电子跟踪清管成套仪器包括定位发射机、定位接收机、过球指示仪、寻线仪等，用于跟踪在管道中运行的清管球，一旦卡住可精确定位。
3.清管系统主要用途z新管线施工完毕投产前用清管器扫线，清除管道内各种残留物，使管道畅通z管道水压试验前排气以及水压试验后除水z管道投产前置换时用于天然气、氮气及空气之间的隔离z对已投产管线做定期的除水清理以提高管道输送能力3.1清管工艺流程正常输送流程：输送介质由首站经阀门C进入主管线，经阀门D进入末站，阀门A、B、E、F处于关闭状态。
清管工艺流程：发球时，打开快开盲板5装入清管器，在异径管处顶紧，关闭盲板。
打开阀门B；关闭阀门1、4；关闭阀门C、同时打开阀门A，清管器进入主管道，清管工作开始。
收球时，清管器到达收球筒前一小时左右关闭阀门D，打开阀门E、阀门F和阀门1、4。
在确认清管器进入收球筒后打开阀门D，关闭阀门E和阀门F，待筒内压力全部泄放完毕后再打开盲板5，取出清管器，清管工作结束。
3.2清管器收发球筒3.2.1.综述清管器收发球筒是对管线实施清管作业必须的重要设备，它们与长输管线以及站内的工艺管线相连，属于压力容器。
所以在设计、制造、检验与验收过程中应该严格按照国家相关标准进行。
航天晨光股份有限公司具有一、二、三类压力容器设计资质，具有丰富的研发、生产、管理以及售后服务的实践经验。
清管阀相对收发球筒的比较优势
清管阀相对收发球筒的比较优势一、价格方面比较说明：1、价格含税、含运费；2、注①：单台清管阀，已配套放空阀、排污阀、仪表阀、压力表、齿轮操作器3、注②：我公司测算的收发球筒工艺价格，其中包括一只筒子、两台截断球阀;未包括旁路管线、水泥墩、埋地脚螺栓、放空阀、排污阀、压力表等。
4、不管是从价格、工艺、安全等角度，清管阀都优越于收发球筒。
详细的工艺比较附后。
二、工艺方面比较（ 收发球筒工艺 ） （ 清管阀工艺 ）Ａ、系统简化: 收发球筒必配2个截断阀（一前一后），旁路管线等，而清管阀由于本身就具有截断功能所以可以不配这2台阀门；由于是管内发射，所以不需要旁路管线。
从而简化系统，也相应降低了系统成本。
Ｂ、体积减小: 以DN200的为例：收发球筒长2250mm ，而清管阀长度仅为794mm ，约为1/3，从而节约了宝贵的空间，实际是节约了成本。
这点在海洋平台和港口等空间有限的地方特别重要。
Ｃ、安装简单: 收发球筒需要专门的安装基础，仍以DN200的为例，需要210×240水泥墩基础2个，埋地脚螺栓数颗；同时需要6个管道或阀门配管连接，这不仅麻烦，更增加了可能的泄漏点。
清管阀只需要像一个普通阀门一样和管道连接即可。
Ｄ、操作方便: 收发球筒操作时需在2M 多长的空间里走动，依次打开（关闭）主截断阀、排污阀、放空阀、快开门等，再把清管器拿到高高的筒口装入其中，最熟练的操作也得8~10分钟。
清管阀在一个工位，3分钟内完成全部工作Ｅ、维护简单: 地佩尔清管阀是免维护设计的，日常几乎没有维护工作和成本。
而收发球筒属于压力容器，为保证安全必须定期维护并在使用地技术质量监督局的监督下进行。
需办理《压力容器使用登记手续》、《压力容器使用许可证》、定期检验等。
手续和维护都很繁杂。
注：上面所有数据均以DN200的清管阀或收发球筒为例。

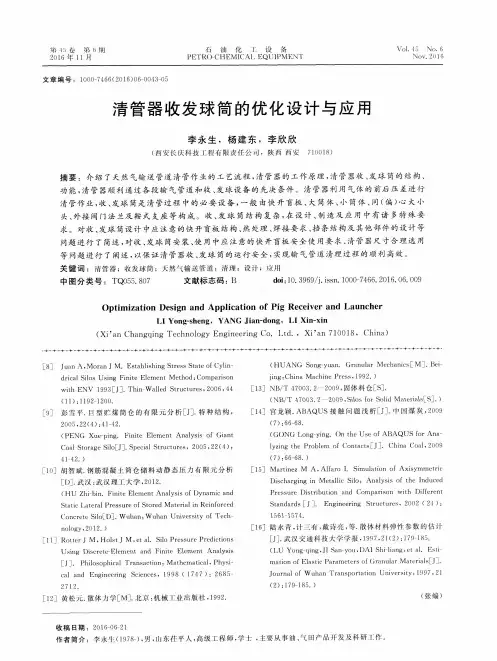

清管器收发球筒的优化设计与应用
Ｈ ａ ｎ Ａ． Ｍｏ ｒ ａ ｎ Ｊ Ｍ．Ｅ ｓ ｔ ａ ｂ ｌ ｉ ｓ ｈ ｉ ｎ ｇ Ｓ ｔ ｒ ｅ ｓ ｓ Ｓ ｔ ａ ｔ ｅ ｏ ｆ Ｃｙ ｌ ｉ ｎ — ［ ８ ］ Ｊ
ｄ ｒ ｉ ｃ ａ Ｉ Ｓｉ ｌ ｏ ｓ Ｕｓ ｉ ｎｇ Ｆｉ ｎｉ ｔ ｅ Ｅｌ ｅ ｍｅ ｎｔ Ｍ ｅ ｔ ｈ ｏｄ： Ｃｏ ｍ ｐａ ｒ ｉ ｓ ｏｎ
关 键 词 ：清管器 ；收发球简 ；灭然气输送 管道 ；清理 ；设ｉ ｔ 一 ；应川
中图分 类号 ：Ｔ Ｑ ０ ５ ５ ． ８ ０ ７
文献标 志码 ： Ｂ
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ０ — ７ ４ ６ ６ ． ２ ０ １ ６ ． ０ ６ ． ０ ０ ９
钳 １ 巷
；ｆ ｊ ； ； ｌ Ｊ
油 化
Ａ 波 备
２ ０ １ ６年 ｌ ｌ Ｈ
文章 编号 ： １ ０ ０ ｛ ） ７ ４ ６ ６ （ ２ ０１ ６ ） ０ ６ ０ ０ ． １ ３ — ０ ５
Ｐ Ｅ Ｆ Ｒ（ Ｊ ＣＨＥＭ １ ＣＡ１ ＥＱＬ ￣ Ｉ ＰＭ ＥＮ １ 、
Ｏｐｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ Ｄｅ ｓ ｉ ｇ ｎ ａ ｎ ｄ Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｐｉ ｇ Ｒｅ ｃ ｅ ｉ ｖ ｅ ｒ ａ ｎ ｄ Ｌａ ｕ ｎ ｃ ｈ ｅ ｒ
ＬＩ Ｙｏ ｎｇ － ｓ ｈ ｅ ｎ ｇ ＹＡＮＧ Ｊ Ｊ ａ ｎ — ｄ ｏ ｎｇ Ｉ Ｉ Ｘｉ ｎ — ｘ ｉ ｎ （ Ｘｉ ’ ａ ｎ Ｃｈ ａ ｎｇ ｑ ｉ ｎ ｇ Ｔｅ ｃ ｈｎ ｏｌ ｏ ｇ ｙ Ｅｎｇ ｉ ｎｅ ｅ ｒ ｉ ｎ ｇ Ｃｏ ． Ｌｔ ｄ ．， Ｘｉ ’ ａ ｎ ７ １ ００ １ ８， Ｃｈ ｉ ｎａ ）
清管线收发球装置安全技术操作规程
清管线收发球装置安全技术操作规程
一、收发装置的操作步骤
1、发射
初始条件：管线球阀A、发球筒进气阀B、导零阀C关闭。
1）若发球筒内有残余物料，先打开进气阀B通气，确认发射器已完全放空（查看压力表）时，打开球桶门排除物料；
2）打开快开门，把清管球放入发射器内（球体尖端朝前），使球头与变径处紧密结合。
关闭进气阀B，并连接主气管线。
3）关闭发射器的快开门，慢慢打开进气阀B通气，给发射器持续升压（0.4MPa以内）。
4）先打开管线球阀A。
5）当清管球离开发射器经确认进入主管道，适度调整进气阀B，扫线压力由班长或码头指导员确认。
2、接收
初始条件：接收器处于常压状态，管线球阀A、导零阀C关闭，收球筒进气阀B关闭。
确认接收器快开门已正确关闭。
1）当清管球接触到管线球阀A后，打开管线球阀A使球进入收发球筒，关闭管线球阀A，通知发球处关闭发球筒进气阀，关闭导零阀C。
2）缓慢打开收球筒进气阀B（与大气连接），给接收器泄压到常压。
3）确认接收器无内压后，打开快开门取出清管球。
4）关闭快开门并确认正确，将其关好。
二、注意：
1、带压工作中，严禁对快开门进行任何操作。
2、快开门必须在压力完全泄放并经确认后才能进行开启工作。
3、快开门在升压前，必须用配套工具充分关紧快开门，并在安全锁片可靠装入确认正确后，才能进行升压。
清管器收发筒的介绍
清管器收发筒的介绍清管器收发筒的工作原理是利用高压水流和强力抽吸功能。
首先，将清管器的水源与水管连接起来，通过水源提供的高压水流，将水流经过清管器内的喷头，形成高压喷射水流。
高压水流能够将管道内的污物冲刷出来，并且在清洗过程中采用强力抽水功能，将清理出的污物一并吸入清管器内置的容器中。
通过不断重复这个过程，能够彻底清洁管道内的污物和堵塞物。
1.高效清洁：清管器收发筒采用高压水流和强力抽吸功能，能够迅速而有效地清理管道内的污物和堵塞物。
无论是油脂、纸张还是固体垃圾，都可以被清理干净，保证管道的畅通。
2.安全可靠：清管器收发筒采用安全的工作原理，不需要使用化学药剂或者其他有害物质。
同时，它具有防止溢流和反吸现象的功能，避免了工作人员受伤和二次污染的风险。
3.多功能应用：清管器收发筒适用于各种不同类型的管道，包括下水道、厨房排水管道、浴室排水管道等。
无论管道是直管、弯管还是长管，都可以使用清管器进行清洁工作。
4.操作简便：清管器收发筒的操作非常简单，只需要将清管器连接到水源上，并通过开关控制高压水流和抽吸功能的开启和关闭。
清洗人员可以根据需要调节水流的强弱，适应不同管道的清洗需求。
5.经济实惠：清管器收发筒具有较低的维护成本和较长的使用寿命。
它可以替代传统的人工清理方法，不仅节省了人力成本，而且减少了污染和破坏管道的风险。
使用清管器收发筒的方法如下：1.连接水源：将清管器的进水管道与水源连接起来，并确保水流畅通。
2.调节水流：根据管道的情况，通过开关控制水流的强弱。
对于固体垃圾较多或者堵塞较严重的管道，可以选择较强的水流。
3.进行清洗：将清管器的喷头插入管道的一端，通过高压水流向管道内喷射。
同时，打开抽水功能，将清理出的污物吸入清管器内容器中。
4.反复操作：如果管道的污物较多或者堵塞较严重，可以多次重复上述操作，直到管道彻底清洁。
总结起来，清管器收发筒是一种高效、安全、多功能的管道清洁工具。
它利用高压水流和强力抽吸功能，能够快速而彻底地清洁管道内的污物和堵塞物。
清管器收发球筒操作规程
清管器收发球筒操作规程一、准备工作1、检修前必须上报主管领导，经同意后在安全监护人员监护下方可进行作业。
2、准备检修所需的各种工器具与安全消防用具。
二、检修步骤1、检查收发球筒进口球阀应处于关闭状态；2、读取压力表，如显示筒体无压，开启放空阀后进行检修；如显示筒体有压，表明收发球筒进口球阀有内漏现象，按球阀检修规程应对该阀门进行清洗注脂。
通过注脂口，用注脂枪将清洗液注入阀腔内部，进行清洗，打开排污口排出废液，如果阀腔内部污物较多可多次清洗，清洗完毕后注入密封脂。
检查气密性，确认无误后，开启放空球阀进行检修。
3、取下盲板防松楔块，用摇柄摇动开闭机构，带动压圈反时针方向旋转；当压圈与头盖上的楔块全部脱离后，打开快速盲板。
4、对筒体、快速盲板和开闭传动机构进行清洁，涂抹黄油保养处理；5、摇动开闭机构手柄，带动压圈达到头盖将密封圈紧压在法兰上密封为止；6、清扫场地设备及工具，将工具放回工具箱。
三、注意事项1、参加检修作业人员必须服从现场指挥员的指挥命令，明确各自职责。
2、检修作业前对参加作业人员进行技术、安全交底。
3、作业区10米内不准有易燃易爆物和火源，并规定以作业点为中心，半径20米以上的作业安全区。
4、检修作业人员必须穿戴劳动防护用具，作业时必须有安全人员监护，监护人员对操作要判断确认，发现违规操作必须及时制止。
5、作业区内必须使用防爆工具，防爆设备等。
6、检修操作中，开闭快速盲板时，工作人员不得正对收发球筒出口。
7、阀门开启、关闭操作时，须缓慢进行；球阀只能作全开或全关使用，不能作节流。
8、遇雨天及其他异常现象时，应暂停作业，及时报现场指挥员决策。
天然气管道清管器收发球筒的应用与优化
310为了保证天然气管道能够高效的进行输气工作，就要及时清理管道中的腐蚀物、杂物、凝析水，确保管道的输送通畅，在使用过程中不出现故障。
为了保证管道的清理能够正常进行、清管器能够及时的发出和收回，需要及时适度的按照管网运行情况对进行清理的管道流量实施调整，在保证下游用户能够正常的使用天然气的情况下，对管道的清理速度进行适当的控制。
由于不可控因素较多，现仍无法准确的控制清管器实际的运行速度，所以，需要适度的调整管道压力、流量才能确保收发球工作的正常进行。
1 清管作业工艺流程输气管道的清管作业流程步骤众多，其基本的步骤是由通过进气阀，以及出气阀、收发球装置、排污阀等众多装置共同组成的，通过指示仪的开关配合来实现其操作的。
具体的清理管道的工艺步骤：①打开盲板5，②送入清管器，③再关闭盲板5，④关闭放气阀1，⑤打开进气阀门B，⑥打开发球阀A，⑦关闭原进气球阀C，⑧通过发球筒，将清管器送入到输气管道，⑨待清管器进入管道后就可以切回原流程，清管器便在管道内进行清管作业。
相似的，准备收球流程为：①打开收球阀E，②打开出气阀F，③准备进行收球，④当球进入收球筒后，调节阀门D的开度，使清管器到达相应位置，⑤关闭收球阀E，⑥关闭出气阀F，⑦打开放气阀2进行放空泄压，⑧完全放空之后，再打开盲板，⑨拿出清管器、清洁收球筒内的脏物、关上盲板，清管作业也就完成了。
2 清管器收、发球筒结构清管器收球筒、发球筒是由鞍式支座、快开盲板、球筒、外接阀门法兰等组成，如图1所示。
根据有关规定，发球筒在设计的时候要注意其筒体长度的设计，使用清管器长度的两倍或者一倍半的长度来设计清管器发球筒筒体长度，采用与快开盲板相同的内径来设计筒体内径，而且筒体的内径长度应当大于偏心大小头。
收球筒在设计的时候也要注意其筒体长度的设计，其应当是清管器总长的两倍甚至高于两倍的长度，在一般情况下，其长度取筒体内径长度的3-4倍，同时也要注意快开盲板在设计时，保持与筒体相同的内径，并且其内径长度都应大于同心大小头的直径长度内径。
清管收发球筒工作原理
清管收发球筒工作原理清管收发球筒是一种用于收发管道中的物料或流体的装置，其工作原理主要是通过一系列的机械和液压装置来实现的。
清管收发球筒由一个外壳和一个内筒组成。
外壳作为固定部分，内筒可以在外壳内部进行上下移动。
在内筒的顶部和底部分别安装有密封装置，以确保球筒内部的物料或流体不会泄漏。
清管收发球筒的工作过程分为两个阶段：收料阶段和发料阶段。
在收料阶段，首先将球筒内的密封装置打开，然后通过液压装置将内筒向上移动，使球筒顶部与管道连接。
接下来，通过控制液压装置的工作，使球筒内的空气被抽出，形成一个低压区域。
在这个低压区域中，管道中的物料或流体会被吸入到球筒内。
一旦收料完成，密封装置会再次关闭，确保球筒内的物料或流体不会泄漏。
在发料阶段，首先将球筒内的密封装置打开，然后通过液压装置将内筒向下移动，使球筒底部与目标位置的管道连接。
接下来，通过控制液压装置的工作，使球筒内的空气被抽出，形成一个低压区域。
在这个低压区域中，球筒内的物料或流体会被推出到管道中。
一旦发料完成，密封装置会再次关闭，确保球筒内的物料或流体不会泄漏。
总结起来，清管收发球筒的工作原理主要是通过液压装置和密封装置的配合来实现的。
液压装置通过控制球筒的上下移动，以及在收料和发料阶段形成低压区域，从而实现管道中物料或流体的收发。
密封装置则起到密封球筒内物料或流体的作用，确保不会泄漏。
清管收发球筒在工业生产中应用广泛，特别适用于需要定量收发物料或流体的场合。
其工作原理简单可靠，操作方便，能够提高生产效率和工作安全性。
同时，由于采用了液压装置和密封装置，清管收发球筒的收发过程中不会对环境造成污染，符合环保要求。
清管器收发球筒产品介绍工作原理
清管器收发球筒产品介绍工作原理Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。
清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。
该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验，其结构合理，开关灵活、方便，密封性能可靠，安装简便、运输方便；并经过各大油田以及多条长输管线运行考验，用户反映使用效果良好。
产品的最大特点是快速开启及快速关闭管道，快速发送或接收清管器。
提高输送能力，确保管道的安全运行，本产品安全性能高，易维护。
结构特点：清管器收/发球筒，材质和承压能力必须满足设计和介质要求。
可选用卡箍式、锁环式、插扣式等几种类型快开盲板，具有结构合理，密封性能好，启闭迅速，操作方便，安全可靠等优点。
同时，插扣式快开盲板具有开启方便、安全自锁（盲板自锁、防振、防松动、开启可二次卸压）等性能，使操作更加简洁、安全；卡箍式快开盲板除安全自锁外，还做到了盲板锁紧时，密封圈与密封面之间无相对转动，密封圈不易损坏，从而更好地保护了密封系统；锁环式与卡箍式快开盲板一样，具有较大的承压能力及良好的性能。
产品工作原理图发射示意图接收示意图ｇ排污池收发球筒工作原理图发射清管器关闭阀ｄ、ｆ，打开阀ｅ、ｃ；打开快开盲板ｂ，装入清管器，将清管器推入发球筒前部；关闭快开盲板ｂ及阀ｃ；关闭阀ｅ，打开阀ｆ、并缓开阀ｄ，直至全部打开将清管器发出。
接受清管器打开阀ｅ，关闭阀ｆ、ｄ；打开阀ｃ，将收球筒内压力及污物排空；打开快开盲板ｂ将清管器取出；关闭快开盲板ｂ及阀ｃ、ｅ，打开阀ｆ、ｄ，恢复原始状态。
二、产品制造及验收标准～《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》 GB/ 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/ 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱 B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/ 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》 GB/T9119-2010 《板式平焊钢管制法兰》GB/ 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》 GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》 HG/T20592～20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/ 《A级平垫圈倒角型规格》。
2023年采气作业人员技能知识练习题
2023年采气作业人员技能知识练习题1、（推断题）巡回检查时需留意设备基础无下沉、开裂和缺损现象。
阀门支撑、管托接触牢靠；撬块整体、地脚螺栓完好无锈蚀。
参考答案：正确2、（推断题）清管阀在使用过程中，可以半开半关。
参考答案：错误3、（推断题）装卸和搬运易燃液体中，必需轻装轻卸，严禁滚动、摩擦、拖拉等危及平安的操作。
参考答案：正确4、（推断题）大力实施人才战略，是提高全体员工基本素养的基础。
参考答案：正确5、（推断题）人体T硫化氢的毒作用最敏感的组织是脑和粘膜接触部位。
参考答案：正确6、（推断题）供风系统因空气供风方式的不同可分机械式和鼓风式两种。
参考答案：错误7、（推断题）UPD使用需要后备时间长时，可任凭多并上几组电池就可以了。
参考答案：错误8、（推断题）担心全状况都可以追溯到是由担心全行为所导致的。
9、（推断题）SGQ流量计在掉电状态均可进行流量的自动补偿O。
参考答案：错误10、（推断题）节流截止阀的截断密封面会受到气流的冲刷。
参考答案：错误11、（推断题）用人单位应当按时缴纳工伤保险费，职工个人不缴纳工伤保险费。
（）参考答案：正确12、（推断题）闪点是指易燃或可燃液体表面产生闪燃的最高温度。
参考答案：错误13、（推断题）基础工作是指日常班组的基本操作内容、流程和管理制度，是企业管理的重要着力点。
参考答案：错误14、（推断题）架空光缆爱护地线形式有避雷线和拉线两种。
参考答案：错误15、（推断题）压力表的工作原理是利用弹性敏感元件（如弹簧管）在重力作用下产生弹性形变。
参考答案：错误16、（推断题）疏水阀连杆机构变形会造成疏水阀内漏。
参考答案：正确17、（推断题）保温管线应保持爱护层本色，涂刷SYoo43-2023所规定的色环。
18、（推断题）巡回检查时需留意防雷防静电接地、用电设备和仪器（表）不带电的金属外壳接地或接零完好。
参考答案：正确19、（推断题）方井建在井口上方，为井口装置供应空间，也用来在钻台下收集排出的水和其他流体，有足够空间进行处理。
关于清管器收发球筒的优化设计与应用研究
关于清管器收发球筒的优化设计与应用研究摘要：清管器收发球筒由于其结构的复杂性，在对其的设计、制造以及应用的过程之中都存在着一定的特殊处理要求。
因此，本文接下来简要叙述了收发球筒设计过程之中应当注意的几个要点，就其设计以及优化方面的问题展开了研究，以此希望进一步促进收发球筒的运行安全和效率，促进输气管道清理工作的顺利高效完成。
关键词：清管器；收发球筒；天然气输送管道；清理；设计；应用一、清管作业工艺流程输气管道清管作业的整体工艺流程图见下图图一所示。
其主要是通过进气阀、清器管发球器、收发球阀门等多个部门的开关之间的互相配合来实现对输气管道的清理工作，完成整个作业流程。
常规的输气顺序主要是：首先是通过首站之后经由到主管线通过阀门C，再经由主管线流向阀门D，最后在主管线之中流向到末站，至此就完成了整个常规输气。
在这整个过程之中，进出气阀门以及收发球阀门都处于一种关闭的状态。
清管工艺一系列流程为：首先将盲板1打开，在这之后进行清管器的安装工作，在完成了清管器的安装工作之后将盲板1关闭。
之后将进气阀门打开，与此同时把放气阀1和排污阀关闭，并且在这个时候将发球阀打开，这样一来清管器就能够经过发球阀从而进入到需要清洁的输气管道之中，进行接下来的清管工作。
准备收球的具体流程如下：首先应当保持放气阀2以及排污阀2处于关闭的状态，与此同时将收球阀和出气阀打开，在之后打开放气阀2直到筒内部的压力泄出完毕，再打开盲板2，之后将清管器从其中取出，这样一来就完成了整个清管作业。
二、清管器收、发球筒结构清管器的收发球筒的结构大体上比较相似，其结构图如下图2。
清管器收发球筒的大小筒体之间连接采用的是偏心大小头。
根据文件要求规定，清管器发球筒筒体的长度应当是清管器长度的1.5倍到2倍之间，筒体内径应当要和快开盲板的内径统一一致，偏心大小头的长度也应当要比筒体的直径要更大。
清管器收球筒的筒体长度应当是接收的最长清管器长度的2倍到2.5倍，通常来讲，取筒体的直径大概为3倍到4倍，其筒体内径也应该要和快开盲板的内径保持一致，其同心的大小头长度应当要和筒体的直径保持一致或者大于其筒体的直径。
清管器收发球筒产品介绍(工作原理)
一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。
清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。
该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验，其结构合理，开关灵活、方便，密封性能可靠，安装简便、运输方便；并经过各大油田以及多条长输管线运行考验，用户反映使用效果良好。
产品的最大特点是快速开启及快速关闭管道，快速发送或接收清管器。
提高输送能力，确保管道的安全运行，本产品安全性能高，易维护。
结构特点：清管器收/发球筒，材质和承压能力必须满足设计和介质要求。
可选用卡箍式、锁环式、插扣式等几种类型快开盲板，具有结构合理，密封性能好，启闭迅速，操作方便，安全可靠等优点。
同时，插扣式快开盲板具有开启方便、安全自锁（盲板自锁、防振、防松动、开启可二次卸压）等性能，使操作更加简洁、安全；卡箍式快开盲板除安全自锁外，还做到了盲板锁紧时，密封圈与密封面之间无相对转动，密封圈不易损坏，从而更好地保护了密封系统；锁环式与卡箍式快开盲板一样，具有较大的承压能力及良好的性能。
产品工作原理图ｇ排收发球筒工作原理图发射清管器关闭阀ｄ、ｆ，打开阀ｅ、ｃ；打开快开盲板ｂ，装入清管器，将清管器推入发球筒前部；关闭快开盲板ｂ及阀ｃ；关闭阀ｅ，打开阀ｆ、并缓开阀ｄ，直至全部打开将清管器发出。
接受清管器打开阀ｅ，关闭阀ｆ、ｄ；打开阀ｃ，将收球筒内压力及污物排空；打开快开盲板ｂ将清管器取出；关闭快开盲板ｂ及阀ｃ、ｅ，打开阀ｆ、ｄ，恢复原始状态。
二、产品制造及验收标准GB150.1～GB150.4-2011 《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》GB/T985.1-2008 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/T985.2-2008 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/T4712.1-2007 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》GB/T9119-2010 《板式平焊钢管制法兰》GB/T4622.2-2008 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》HG/T20592～20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/T97.2-2002 《A级平垫圈倒角型规格》。
清管器收发球筒产品介绍 工作原理
一、清管器收发球筒产品介绍清管器收发球筒主要由筒体、法兰、快开盲板、清管指示器等组成。
清管器收、发球球筒主要用于石油、化工、电力、冶金等行业各类集输管道清管、清扫管线、除蜡、除垢等作业。
该产品已通过湖北省质量监督检验所的检测并经特种设备监督机构监督检验，其结构合理，开关灵活、方便，密封性能可靠，安装简便、运输方便；并经过各大油田以及多条长输管线运行考验，用户反映使用效果良好。
产品的最大特点是快速开启及快速关闭管道，快速发送或接收清管器。
提高输送能力，确保管道的安全运行，本产品安全性能高，易维护。
结构特点：清管器收/发球筒，材质和承压能力必须满足设计和介质要求。
可选用卡箍式、锁环式、插扣式等几种类型快开盲板，具有结构合理，密封性能好，启闭迅速，操作方便，安全可靠等优点。
同时，插扣式快开盲板具有开启方便、安全自锁（盲板自锁、防振、防松动、开启可二次卸压）等性能，使操作更加简洁、安全；卡箍式快开盲板除安全自锁外，还做到了盲板锁紧时，密封圈与密封面之间无相对转动，密封圈不易损坏，从而更好地保护了密封系统；锁环式与卡箍式快开盲板一样，具有较大的承压能力及良好的性能。
产品工作原理图发射示意图接收示意图a.收发球筒ｂ.快开盲板ｃ.排污排空阀ｄ.ｅ.f.与管径等径球阀ｇ排污池收发球筒工作原理图发射清管器关闭阀ｄ、ｆ，打开阀ｅ、ｃ；打开快开盲板ｂ，装入清管器，将清管器推入发球筒前部；关闭快开盲板ｂ及阀ｃ；关闭阀ｅ，打开阀ｆ、并缓开阀ｄ，直至全部打开将清管器发出。
接受清管器打开阀ｅ，关闭阀ｆ、ｄ；打开阀ｃ，将收球筒内压力及污物排空；打开快开盲板ｂ将清管器取出；关闭快开盲板ｂ及阀ｃ、ｅ，打开阀ｆ、ｄ，恢复原始状态。
二、产品制造及验收标准～《压力容器》JB/T4731-2005 《钢制卧式容器》Q/BX02—2012 《收发球筒》SY/T0556-2010 《快速开关盲板技术规范》TSG R0004-2009 《固定式压力容器安全技术监察规程》 GB/ 《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》GB/ 《埋弧焊的推荐坡口》JB/T4730-2005 《承压设备无损检测》SY/T0059-1999 《防止硫化物应力开裂技术规范》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T25198-2010 《压力容器封头》GB/T8163-2008 《输送流体用无缝钢管》GB/T9115-2010 《对焊钢制管法兰》GB/T901-1988 《等长双头螺柱 B级》GB/T6170-2000 《1型六角螺母》JB/T4736-2002 《补强圈》HG/T21523-2005 《水平吊盖带颈平焊法兰人孔》HG/T21520-2005 《垂直吊盖带颈平焊法兰人孔》HG/T21524-2005 《水平吊盖带颈对焊法兰人孔》HG/T21574-2008 《化工设备吊耳及工程技术要求》GB713-2008 《锅炉和压力容器用钢板》JB/ 《容器支座》GB/T9126-2008 《管法兰用非金属垫片尺寸》GB/T9123-2010 《平面、突面钢制管法兰盖》GB/T12459-2005 《钢制无缝焊接管件最新标准》GB/T197-2003 《螺纹标准》GB/T8650-2006 《管线钢和压力容器钢抗氢致开裂评定方法》GB/T4157-2006 《金属在硫化氢环境中抗特殊形式环境开裂实验室试验》GB/T3-2005 《普通螺纹收尾、肩距、退刀槽和倒角》GB50156-2002 《汽车加油加气站设计与施工规范》GB/T9119-2010 《板式平焊钢管制法兰》GB/ 《缠绕式垫片管法兰用垫片尺寸》GB50341-2003 《立式圆筒形钢制焊接油罐设计规范》 GB50128-2005 《立式圆筒形钢制焊接储罐施工及验收规范》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47008-2010 《压力容器用碳素钢和低合金钢锻件》 HG/T20592～20635-2009 《钢制管法兰、垫片、紧固件》JB/T4711-2003 《压力容器涂敷与运输包装》GB/T12459-2005 《钢制对焊无缝钢管》HG/T20613-2009 《钢制管法兰用紧固件》GB/T6175-2000 《Ⅱ型六角螺母》GB/ 《A级平垫圈倒角型规格》。
清管技术培训
二、清管设备
管壁中的任何异常将导致磁力线产生相应的异常，记录器 将磁力线变化情况记录下来，如图所示。由此来判断管道是否 腐蚀和损伤及其程度。
29/115
二、清管设备
②超声波检测清管器 如图所示为超声波检测清管器测定原理图。它是根据管道
内表面反射波与从管道外表面底部反射波的时间差来测定壁厚， 即可得知管壁的腐蚀缺陷。
18/115
二、清管设备
这种带刷清管器显著的优点是清蜡效果好。我国某些 原油管道自刷式清管器清蜡以来，从历次干线切口情况看， 管线内壁能漏出金属光泽。它的使用寿命长，一般可运行 1500～2000km，皮碗和钢刷的更换周期分别为200～300km 和400～600km。
缺点是遇到变形大的管道和较大的障碍物时，通过能 力较差，只能通过R=1.5D以上的弯头，且较笨重。
31/115
二、清管设备
目前，国外许多公司生产不同类型或型号的智能清管器， 这些清管器具有不同的技术标准和适用条件。一般在进行管 道的智能检测以前都要对管道的运行情况进行摸底，即用一 种简单的检测仪通过管道，以便确定管道的最佳变形量，进 而判断采用什么样的管道智能仪进行检测。否则，一旦智能 一器放进管道而被破坏，将造成较大的经济损失。
注水孔有加压用的单向阀， 用以控制打入球内的水量，调节 清管球直径对管道内径的过盈量。
9/115
二、清管设备
清管球的制造过盈量为3％～10％，其工作原理是利用气 体压力将清管球从被清扫管道的始端推向末端。由于清管球 比管内径大3％～10％，在管内处于卡紧密封状态，当压缩空 气推动清管球在管道中前进时，便将管道内的各种杂物清扫 出来。
清管球不能定向携带检测仪器，也不能作为它们的牵引 工具。
10/115
作业一区收发球及清管操作规程
作业一区收发球及清管操作规程收发球清管装置操作基础知识一、清管目的1、清除管线内积液、杂物，保证集气支线正常运行；2、防止管壁被腐蚀，延长管道使用寿命；3、改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率；4、保证输送气体的纯度。
图1 收球筒的外观图1输气管主气阀；2输气管放空阀；3收球筒球阀；4平衡阀；5收球筒放空阀；6收球筒进气阀； 7收球筒排污阀；8快开盲板；9防松卸块；10收球筒压力表；11上水管线注水阀；二、收发球操作：1163542110发球操作：1、压力表取压考克是否处于全开状态，压力表是否落零。
2、确认收球筒排污阀7、收球筒放空阀5、平衡阀4、注水阀11开关灵活、并处于关闭状态。
3、打开压力表放空考克，检查收球筒球阀3、球筒进气阀6是否关闭严密，确认无内漏后关闭压力表放空考克。
4、检查盲板传动机构，防松楔块9是否齐全完好。
5、打开收球筒进气阀6、对收球筒进行充压，系统压力逐级提升并对收球筒各连接部位进行验漏，验漏合格后全开球筒出气阀。
6、缓慢全开收球筒球阀3，关闭输气管主进气阀1。
7、联系上游集气站进行发球运行中检查1、接到上游站发球通知后，根据上游站进气量等参数进行球速、球距计算，球到30分钟前在输气管道上安装“通过指示仪”2、“通过指示仪”显示球进筒后，记录球到时间；全开平衡阀43、打开输气管主进气阀1、关球筒出气阀6、关球筒球阀34、开收球筒放空阀5、缓慢进行卸压，待压力降至0.2-0.5Mpa 关闭放空阀。
5、测量污水罐液位并进行记录。
6、缓慢打开收球筒排污阀7、进行排污，待压力为零时关闭收球筒排污阀。
7、测量污水罐液位并进行记录。
收球操作1、检查本站收球筒各部件工作情况及各阀门的开关状态及灵活程度，检查收球筒盲板是否完好，对其进行充压、验漏，合格后导通收球流程，并通知上游站可以发球；2、联系上游站，确定发球的时间及生产参数，通过计算和分析判断球到前半小时左右，检查污水罐液位，放置通球指示仪并确认流程；（1）球筒进气阀开；（2）球筒球阀开；（3）输气管主进气阀关；3、通过清管指示仪的显示，引球入筒，开平衡阀；4、收球(清管器)进筒，全开输气管主进气阀；5、关收球筒进气阀；6、关收球筒球阀；7、打开收球筒放空阀泄压至0.2-0.5MPa左右，关闭放空阀，打开排污阀门排污，检查污水罐液位并记录；8.确认球筒内压力泄为零后关闭排污阀门，打开收球筒放空阀，开注水阀门向收球筒内注水，打开排污阀，待污水放完后关闭排污阀，卸防松楔块，开盲板；9、取出清管器，通知发球站及值班室;10、对收球筒及盲板进行清洗保养；11、关盲板，装防松楔块，关闭收球筒放空阀；对收球筒再次进行充压验漏，合格后放空泄压并关闭收球筒放空阀；关闭平衡阀4 。
天然气管道清管器收发球筒的应用与优化
天然气管道清管器收发球筒的应用与优化310为了保证天然气管道能够高效的进行输气工作，就要及时清理管道中的腐蚀物、杂物、凝析水，确保管道的输送通畅，在使用过程中不出现故障。
为了保证管道的清理能够正常进行、清管器能够及时的发出和收回，需要及时适度的按照管网运行情况对进行清理的管道流量实施调整，在保证下游用户能够正常的使用天然气的情况下，对管道的清理速度进行适当的控制。
由于不可控因素较多，现仍无法准确的控制清管器实际的运行速度，所以，需要适度的调整管道压力、流量才能确保收发球工作的正常进行。
1 清管作业工艺流程输气管道的清管作业流程步骤众多，其基本的步骤是由通过进气阀，以及出气阀、收发球装置、排污阀等众多装置共同组成的，通过指示仪的开关配合来实现其操作的。
具体的清理管道的工艺步骤：①打开盲板5，②送入清管器，③再关闭盲板5，④关闭放气阀1，⑤打开进气阀门B，⑥打开发球阀A，⑦关闭原进气球阀C，⑧通过发球筒，将清管器送入到输气管道，⑨待清管器进入管道后就可以切回原流程，清管器便在管道内进行清管作业。
相似的，准备收球流程为：①打开收球阀E，②打开出气阀F，③准备进行收球，④当球进入收球筒后，调节阀门D的开度，使清管器到达相应位置，⑤关闭收球阀E，⑥关闭出气阀F，⑦打开放气阀2进行放空泄压，⑧完全放空之后，再打开盲板，⑨拿出清管器、清洁收球筒内的脏物、关上盲板，清管作业也就完成了。
2 清管器收、发球筒结构清管器收球筒、发球筒是由鞍式支座、快开盲板、球筒、外接阀门法兰等组成，如图1所示。
根据有关规定，发球筒在设计的时候要注意其筒体长度的设计，使用清管器长度的两倍或者一倍半的长度来设计清管器发球筒筒体长度，采用与快开盲板相同的内径来设计筒体内径，而且筒体的内径长度应当大于偏心大小头。
收球筒在设计的时候也要注意其筒体长度的设计，其应当是清管器总长的两倍甚至高于两倍的长度，在一般情况下，其长度取筒体内径长度的3-4倍，同时也要注意快开盲板在设计时，保持与筒体相同的内径，并且其内径长度都应大于同心大小头的直径长度内径。
清管阀工作原理
清管阀工作原理
清管阀是一种用于管道清洗和排污的装置，其工作原理主要包括以下几个方面：
1. 水力工作原理：清管阀通过水力原理实现管道内部的清洗和排污。
当清管阀处于关闭状态时，管道内的流体无法通过阀门，此时通过阀门的压力逐渐增加。
当需要清洗或排污时，打开清管阀，流体突然进入阀门，在高速流动的作用下，能够有效地冲刷管道内壁的杂质和污垢，实现管道的清洗和排污。
2. 水力自锁原理：清管阀在关闭状态下具有水力自锁的特性。
当阀门关闭时，管道内的流体对阀门形成向后方的压力，这种压力作用下，清管阀会更加紧密地关闭，避免流体的泄漏，确保系统的密封性。
3. 自动控制原理：清管阀还可以通过自动控制系统进行控制，实现自动化操作。
通过设置压力或时间参数，自动控制系统可以控制清管阀的开启和关闭，实现管道的定时清洗和排污，提高工作效率和安全性。
总之，清管阀通过水力工作原理、水力自锁原理以及自动控制原理，实现对管道内部流体的清洗和排污，保证管道系统的正常运行。
海底管道通球和内检知识介绍
1.0 前言我国自1985年在渤海埕北铺设第1条海底管道以来，现已有138条海底管道投入运行（2007年统计数字）。
由于受当初管理理念和技术条件的制约，据2007年统计目前现有的138条海底管道仅有11%左右能做到定期通球，大部分海底管道在铺设完成通球后再未进行过管道通球，这给管道的生产和安全造成了严重的威胁。
2007年中海油海底管道清管通球情况统计海底管道不能进行通球存在多种原因，除特殊因素外，其原因主要可以归纳概括为管道系统内部影响因素和管道系统外部影响因素两大类。
管道系统内部影响因素主要包括管道本身、附件、介质等因素对管道通球造成的影响，管道系统外部影响因素主要包括清管器的选择及通球程序等对管道通球可行性造成的影响。
这两方面的影响因素将在下文进行详细论述。
2.0 引用文献⏹GB 50251 输气管道工程设计规范⏹GB 50253 输油管道工程设计规范⏹SY/T 6597-2004 钢质管道内检测技术规范⏹SY/T6383-1999 长输天然气管道清管作业规程⏹Q/SY 93-2004 天然气管道检验规程⏹Q/SY JS0054-2005 钢制管道内检测执行技术规范⏹ASNT ILI-PQ-2003：管道内检测员工的资格⏹国质检锅[2003]108号《在用工业管道定期检验规程》⏹国家经济贸易委员会令[2000]第17号《石油天然气管道安全监督与管理暂行规定》⏹NACE_RP0102 In-Line Inspection of Pipelines⏹ASME B 31.8S-2001: Managing System Integrity of Gas Pipelines3.0 管道通球的目的海底管道通球主要有以下5个目的：3.1 内腐蚀控制①可以清除管道中引起腐蚀的碎屑；②可以提高防腐剂抑制剂的效果；③可以排除管道的低洼处的可能引起腐蚀的积液。
3.2 清除管道中的碎屑、杂质等以提高管道输送效率管道中碎屑、杂质的积累会降低管道的输送效率，而通过管道通球操作，除去管道中的碎屑、杂质，可以提高管道的输送效率。
清管收球筒排污管路系统的优化设计与应用研究
清管收球筒排污管路系统的优化设计与应用研究文章对天然气输送管道的清管作业中所用的清管工艺流程以及收球筒结构进行介绍，以本单位设计案例，介绍收球筒排污管单路堵塞的现象和影响，分析堵塞原因并处理，对处理之后的结果进行分析，以供参考。
标签：清管器;收球筒;排污管路系统;处理1引言近年来我国经济快速发展，对能源需求不断增加，随着全球环境恶化问题的加剧，加大了对清洁型能源的开发和应用力度。
作为清洁型能源的天然气，从开采至用户，需要使用大管径、长距离的管道来进行输送，输送过程中，会因气质、季节、温度的变化使管道中有液体或固体杂质沉积在管道底部，随着污物沉积厚度的增加会降低天然气的输送能力，可能会出现安全事故，这就需要对天然气管道内污物进行定期清理。
目前比较常用的方式就是通过清管器进行清理，在运行中可能会出现清管器收球筒排污管路堵塞的问题，就会影响到天然气管道的清理效率。
2清管作业工艺流程使用清管器对天然气输气管道进行清管作业时，主要的清管收球工艺流程为：打开球筒进气阀，平衡筒内压力—开球筒球阀—根据监听和计算，清管器到站前半小时关闭进站阀—确认清管器进入球筒—开进站阀—关闭球筒球阀、球筒进气阀—开放空阀直至筒内泄压完毕—开排污阀—开盲板—取出清管器—对球筒内污物进行清理—保养盲板、关盲板，清扫场地，清管作业结束。
3清管收球筒结构清管收球筒的基本组成部分有，快开盲板、大筒体、小筒体、外接阀门法兰、鞍式支座、压力表口、排污口及进出气口等。
清管收球筒的长度应满足接收最长清管器的需要，需要容纳不许进入排污管的大块清除物及先后连续发入管道的两个或更多的清管器，其长度一般应不小于管径的4～6倍。
4清管收球筒排污管路系统设计中注意问题4.1某输气站收球筒排污管单路堵塞现象分析某站进行清管作业从球筒内清掏出胶皮及硫化铁粉等污物。
球筒局部流程，为保证排污阀1115闸板密封面的清洁，收球前，先将其全开;确认清管器进入球筒，恢复正常生产流程后，开放空阀对球筒泄压，通过1114注水，全开1109、微开1108对S-1充压，然后开1116进行排污，排污后发现排污管段2被硫化铁粉末等污物堵塞，管段1畅通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
清管阀相对收发球筒的比较优势
一、价格方面比较
说明：
1、价格含税、含运费；
2、注①：单台清管阀，已配套放空阀、排污阀、仪表阀、压力表、齿轮操作器
3、注②：我公司测算的收发球筒工艺价格，其中包括一只筒子、两台截断球阀;未包括旁路管线、水泥墩、埋地脚螺栓、放空阀、排污阀、压力
表等。
4、不管是从价格、工艺、安全等角度，清管阀都优越于收发球筒。
详细的工艺比较附后。
二、工艺方面比较
（ 收发球筒工艺 ） （ 清管阀工艺 ）
Ａ、系统简化: 收发球筒必配2个截断阀（一前一后），旁路管线等，而清管阀由于本身就具有截断功能所以可以不配这2台阀门；由于是管内发射，所以不需要旁路管线。
从而简化系统，也相应降低了系统成本。
Ｂ、体积减小: 以DN200的为例：收发球筒长2250mm ，而清管阀长度仅为794mm ，约为1/3，从而节约了宝贵的空间，实际是节约了成本。
这点在海洋平台和港口等空间有限的地方特别重要。
Ｃ、安装简单: 收发球筒需要专门的安装基础，仍以DN200的为例，需要210×240水泥墩基础2个，埋地脚螺栓数颗；同时需要6个管道或阀门配管连接，这不仅麻烦，更增加了可能的泄漏点。
清管阀只需要像一个普通阀门一样和管道连接即可。
Ｄ、操作方便: 收发球筒操作时需在2M 多长的空间里走动，依次打开（关闭）主截断阀、排污阀、放空阀、快开门等，再把清管器拿到高高的筒口装入其中，最熟练的操作也得8~10分钟。
清管阀在一个工位，3分钟内完成全部工作
Ｅ、维护简单: 地佩尔清管阀是免维护设计的，日常几乎没有维护工作和成本。
而收发球筒属于压力容器，为保证安全必须定期维护并在使用地技术质量监督局的监督下进行。
需办理《压力容器使用登记手续》、《压力容器使用许可证》、定期检验等。
手续和维护都很繁杂。
注：上面所有数据均以DN200的清管阀或收发球筒为例。
