锌合金压铸件电镀起皮的对策
产品电镀层鼓泡，脱皮故障。详细原因解析与处理方法
产品电镀层鼓泡，脱皮故障。
详细原因解析与处理方法近来平台内，有许多朋友发来电镀层鼓泡脱皮故障.这种故障一出现，就代表着大损失！客户与我们电镀工厂最怕碰到的返镀也是这种故障，返镀报废的情况最多。
前面针对锌合金鼓泡我们已经有专门探讨过，这次就不再复述了，主要针对其它坯件的这种故障产品电镀鼓泡起皮不良故障处理碰到这种现象要沉着冷静，首先要用刀片划开看鼓泡起皮层是从基体脱还是从镀层脱。
判断正确很关健！一，镀层与工件底基层脱. 主要原因是前处理不良1. 除油不彻底。
对于铸铁零件来说，由于铸铁的导电性差，在电镀挂具设计时需要考虑零件与挂具的接触；同时还要考虑由于铸铁的含碳量高，有很多气孔与砂眼，所以铸铁零件只能采用弱酸腐蚀活化，避免采用强酸腐蚀导致零件表面腐蚀挂灰引起镀层结合不良。
另外铸铁零件表面的铁锈需要用机械方法去除，活化采用3％～5％的HF酸或草酸等弱有机酸处理。
2. 如镀件为优质钢，特别是有含镍、钼合金钢件，在阳极处理过程中同时伴随有一定量的氧的析出，当转为阴极时，其表面极易在短时间内形成一层薄而致密的氧化膜按正常工艺就很难获得与基体金属结合力好的镀层。
解决方法①降低酸洗液浓度，新配制浓盐酸：水一1；2另加质量分数为40％的氢氟酸3mL／L混合溶液进行酸洗，利用HF 去除零件表面含硅化合物；②缩短酸洗时间，从原来的5min缩短为5s～10s，以防止零件基体组织中的磷、硫形成晶界偏析3.普通铁基材有镀锌层未处理干净。
可用浓盐酸加双氧水剥去此已钝化镀锌层，许多做五金的朋友就常碰到，锌合金产品有压铁后片，镀后片一折就脱镀层，就是这种原因。
4.有时前处理后基本表面没有油污,表面润湿很均匀,但是镀层还是起泡。
这又是什么原因呢?因为现在除油粉中都用硅酸钠和表面活性剂,特别在冬天,水温低,冷水很难把附着在零件表面的硅酸钠洗净,经酸洗后,硅酸留在表面,进入碱铜槽生成盐膜,以及表面活性剂残留也会引起镀层起泡，这种镀层起泡,泡较小,.5.这边分享个小窍门，铜合金基体出现麻点,在氰化镀铜后看不出,酸性镀铜后就会出现麻点。
压铸件常缺陷原因及解决方法
压铸件常缺陷原因及解决方法压铸件常缺陷原因及解决方法压铸件常缺陷分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。
若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。
压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。
目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。
一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。
主要是脱模剂中有会产生腐蚀作用的成分。
所以选择脱模剂一定不要只追求价格低，要讲性价比。
压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净; 2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。
脱模剂一般不会渗透到压铸件里面。
但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。
如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。
用7005焊丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。
一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。
合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。
一般铝合金压铸件拔模高度从3mm~250mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。
文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料。
电镀脱皮改善方案
电镀脱皮改善方案
电镀脱皮是常见的电镀缺陷，会造成脱皮的因素很多，抛光、前处理、活化、电解、镀液成分、杂质、导电性、操作等有任何一项未做好均有可能造成电镀脱皮；一些脱皮现象在镀后检验时不会发生，但放置一段时间后会产生剥落，如已出货就会造成客户投诉。
一直未能得到有效改善，造成客户很不满意。
采取有效措施降低、消除电镀脱皮、提高良品率刻不容缓。
一、产生脱皮的原因分析及措施
镀层与基体或镀层间结合力不好是造成脱皮的根本原因。
1、锌合金底材与镀层间脱皮
2、镀层间脱皮
3、返修品脱皮
二、品质控制
1、加强抛光后的进料、移转检验，抽样水平从原来的AQL2.5提
高到AQL1.0，如有水纹、砂孔等素材问题或镀铜返抛氧化露底
的批号分开电镀，镀后全部做烘烤测试；
2、每班电镀前技术部、生产单位做好溶液更换、槽液测试分析及
加药，并按要求填写记录表单；
3、品保做好首检、巡检、末检、专检等检验工作，除做好原检验
测试项目外，增加磨刷结合力测试；返修品、异常批隔离、标
识；
4、技术部做好原物料检验，资材、车间做好先进先出及批次管理；
三、设备、仪器、工艺管理改进
1、添加剂加药过量是造成电镀脱皮的重要因素之一，因此控制添
加剂加药量对于改善电镀脱皮十分重要。
建议购买安培小时计
或自动加药机，严格按工艺要求加入添加剂。
2、目前最重要的是要做好工艺管理工作，消除操作异常因素。
锌合金电镀起泡原因与解决方法
锌合金电镀起泡原因与解决方法锌合金由于成型方便，可塑性强，成本低，加工效率高，广泛应用在卫浴，箱包，鞋服辅料中，但锌合金的起泡问题（电镀；喷涂）却一直困恼着五金厂与电镀厂的朋友.今天我们把汇总服务过的多家五金厂电镀厂针就锌合金起泡的经验编集，具体有以下几个方面：1.锌合金产品设计之始，就要考虑到模具的进料口与排渣口与排气设置。
因为进料与排渣的工件流道顺畅不裹气，不产生水渍纹，无暗泡，直接影响后道电镀是否起泡，合格进料与排渣模具压铸出工件，表面光洁，白亮，无水渍纹。
2.模具开发中也要考虑装模机台的吨位，压力，我们就亲身经历一个锌合金电镀后起泡百份20-30事件。
一五金厂朋友接一几百万大单，模具开一出8件，不论电镀前处理如何解决总有20-30%起泡，最后将模具堵了4件，改成一模出4 件，再镀就无一起泡。
3.前处理表面的滚光液，抛光膏，氧化层没处理干净，长有出现滚光，滚抛后的工件，表面光亮许多电镀厂酸洗工序的员工就随便酸洗下，导至表面附着的滚光剂没洗净，长长出现起泡。
另滚光滚抛厂所选用的滚光剂关系也很大，有些滚光剂中的表面活性剂极难洗去。
4.产品进碱铜（很多做五金朋友俗称的铜底）镀槽前工件表面仍有氧化膜（酸洗的膜）除蜡、除油的膜未处理净.的、所以脱膜很关健，早些年还能使用防染盐脱去，现环保不让排放含防染盐的废水，建议使用LJ-D009脱膜粉，效果优过防染盐，又能退镍层并且COD排放符合国际标准5.碱铜镀槽有机物,杂质多，游离氰不在范围，化验碱铜缸成份,看是否氰化钠偏低或氢氧化钠偏高!如添加光剂的小心光亮剂偏高，碱铜缸的清洁很关健，建议3-5天碳处理一次6.碱铜缸的导电也很重要，阳极是否溶解正常，阳极铜板是否充足都会导至起泡7.锌合金产品烘箱里出来后起泡；可能是烘箱温度不均匀导致即温度过高. 由于压铸的时候不紧密,导致锌合金水渍纹沙眼里容易进酸,酸与锌在即使有表面镀层的情况下依然会发生化学反应,产生大量的氢气H当里面的气压高过大气压一定的程度时加上高温即会产生气泡.。
锌合金压铸件表面缺陷原因及对策分析
一、披锋，又称毛刺、飞边，是在铸件的分型面或滑块、镶件、顶针等处凸出过多的 金属薄片。
原因分析：
1、压铸机的安装调整不良，压铸机必须安装在水平的地面上，安装好以后，动模板与定模板要 平行，各种压力调整完成，方能用于生产。
2、模具制造不良，配合不严密，定模与动模闭合后在两者之间不能留有空隙，否则生产时必有 多余合金飞出形成披锋。
3、浇注系统不合理，如流程长、流道曲折，且流道四周产生大的披锋，所有这些会损耗填充压 力而导致水纹。
4、排气溢流系统不良，渣包位置设置不合理或不够大，模腔里面的空气排出不充分，影响溶液 填充。
5、压射压力不够，过低的压射压力导致溶液流速不足正常水纹。 6、射咀温度低及射咀内径孔过多的小于模具进料孔内径，这些对于合金溶液的流量、速度影响
四、起泡（在铸件表面有光滑的凸起的鼓包，形成位置不固定，有明泡、暗泡、水纹 泡之分）
原因分析：
1、模具排气不良，排气位置不当，合金溶液充填模腔后，铸件某些部位的排渣包、排气槽等排 溢系统开得不够大、不够深、位置不当而使得留在模腔内的气体不能顺利排出，留在铸件中 形成起泡。
2、进浇口过多，由于有两条以上的液流同时充型，因液流方向、速度等不同，容易使两股液流 产生对撞，在碰撞出形成涡流，产生气泡。
不出来，只有在铸件某部位截面上发现。 4、填充时，因排气不良，在铸件表面或内层形成气孔。 5、型腔过深或过长，在过深过长处的成型压力小，气体排出不畅而造成填充不满的收缩孔。
锌合金压铸机表面缺陷原因及对策分析
6、模具及溶液温度高，射料时间短，速度过快，周期时间过短而形成砂孔。 7、压射压力过小，保压时间短。 8、脱模剂配比过多，气化后析出气体在填充过程中卷入铸件内部形成气孔。
压铸锌合金电镀问题分析

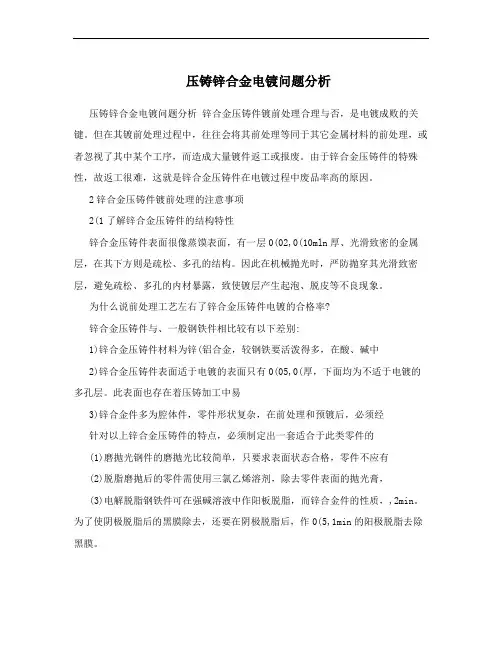

压铸锌合金电镀问题分析压铸锌合金电镀问题分析锌合金压铸件镀前处理合理与否，是电镀成败的关键。
但在其镀前处理过程中，往往会将其前处理等同于其它金属材料的前处理，或者忽视了其中某个工序，而造成大量镀件返工或报废。
由于锌合金压铸件的特殊性，故返工很难，这就是锌合金压铸件在电镀过程中废品率高的原因。
2锌合金压铸件镀前处理的注意事项2(1了解锌合金压铸件的结构特性锌合金压铸件表面很像蒸馍表面，有一层0(02,0(10mln厚、光滑致密的金属层，在其下方则是疏松、多孔的结构。
因此在机械抛光时，严防抛穿其光滑致密层，避免疏松、多孔的内材暴露，致使镀层产生起泡、脱皮等不良现象。
为什么说前处理工艺左右了锌合金压铸件电镀的合格率?锌合金压铸件与、一般钢铁件相比较有以下差别:1)锌合金压铸件材料为锌(铝合金，较钢铁要活泼得多，在酸、碱中2)锌合金压铸件表面适于电镀的表面只有0(05,0(厚，下面均为不适于电镀的多孔层。
此表面也存在着压铸加工中易3)锌合金件多为腔体件，零件形状复杂，在前处理和预镀后，必须经针对以上锌合金压铸件的特点，必须制定出一套适合于此类零件的(1)磨抛光钢件的磨抛光比较简单，只要求表面状态合格，零件不应有(2)脱脂磨抛后的零件需使用三氯乙烯溶剂，除去零件表面的抛光膏，(3)电解脱脂钢铁件可在强碱溶液中作阳板脱脂，而锌合金件的性质，,2min。
为了使阴极脱脂后的黑膜除去，还要在阴极脱脂后，作0(5,1min的阳极脱脂去除黑膜。
(4)活化钢铁件表面的氧化膜可以在盐酸，硫酸溶液中除去。
锌合金件,30s)，并且清洗要净。
(5)预镀钢铁件的预镀可采用氰化铜或暗镍，主要目的是防止在酸性光亮铜而锌合金件预镀时，需将零件所有部分镀上，防止加厚镀时，与溶锌合金件预镀铜前，最好设预浸工序，预浸采用0(5,,l,的氰化钠溶液，不经水洗，直接入槽。
如果采用作镍预镀层，钢铁件可采用普通暗镍工艺。
锌合金件必须,5,的柠檬酸溶液_禾经水洗入槽。
锌合金电镀起泡的原因
锌合金压铸件起泡缺陷分析锌合金压铸件目前广泛应用于各种装饰方面，如领带夹、皮带扣、各种金属饰扣等，因而对铸件表面质量要求高，并要求有良好的表面处理性能。
而锌合金压铸件最常见的缺陷是表面起泡。
铸件表面在以下情况下有鼓起的包称之为起泡，是铸件内缺陷的外部表现。
（1）压铸出来就发现。
（2）抛光或加工后显露出来。
（3）喷漆或电镀后出现。
（4）放置一段时间后发现。
产生原因1．孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。
气孔产生原因：a 金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。
b 涂料挥发出来的气体侵入。
c 合金液含气量过高，凝固时析出。
当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。
缩孔产生原因：a 金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。
b 厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。
由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。
模具行业门户网站2．晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。
特别是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。
3．裂纹引起：水纹、冷隔纹、热裂纹。
水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷，见图2。
水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。
热裂纹：a 当铸件厚薄不均，凝固过程产生应力；b 过早顶出，金属强度不够；c顶出时受力不均；d 过高的模温使晶粒粗大；e 有害杂质存在。
压铸件铸造缺陷不良改善对策
压铸件铸造缺陷不良改善对策缺陷名称特征产生原因防止方法拉伤沿开模方向铸件表面呈现条状的拉伤痕迹，有一定深度，严重时为一面状伤痕。
另一种是金属液与模具产生焊合、粘附而拉伤，以致铸件表面多肉或缺肉。
1、型腔表面有损伤、出模方向斜度太小或倒斜 23、顶出时偏斜4、浇注温度过高或过低，模温过高导致合金液产生粘附5、脱模剂使用效果不好6、铝合金成分含铁量低于0.6%7、冷却时间过长或过短1、修理模具表面损伤处，修正斜度，600细油石顺磨提高光洁度2、调整或更换顶杆，使顶出力平衡3、更换离型剂4、调整合金含铁量5、控制合适的浇注温度，控制模具温度6、修改内浇口，避免直冲型芯型壁或对型芯表面进行特殊处理气泡铸件表面有米粒大小的隆起表皮下形成的空洞 1、合金液在压室充满度过低，易产生卷气，压射速度过高2、模具排气不良3、溶液未除气，熔炼温度过高4、模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来5、脱模剂太多6、内浇口开设不良，充填方向不顺 1、提高金属液充满度 2、降低第一阶段压射速度，改变低速与高速压射切换点3、降低模温4、增设排气槽、溢流槽、充分排气5、调整熔炼工艺，进行除气处理6、留模时间延长7、减少脱模剂用量裂纹 1. 铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势2. 冷裂,开裂处金属没有被氧化3. 热裂,开裂处金属已经被氧化 1. 合金中含铁量过高或硅含量过低 2. 合金中有害杂质的含量过高，降低了合金的可塑性3. 铝硅合金:铝硅铜合金含锌或含铜量过高;铝镁合金中含镁量过多4. 模具:特别是型芯温度太低5. 铸件壁存有剧烈变之处，收缩受阻，尖角位形成应力6. 留模时间过长，应力大7. 顶出时受力不均匀 1. 正确控制合金成分，在某种情况下可在合金中加纯铝锭以降低合金中含镁量;或在合金中加铝硅中间合金以提高硅含量 2. 改变铸件结构，加大圆角，加大出模斜度，减少壁厚差3. 变更或增加顶出位置，使顶出受力均匀4. 缩短开模及抽芯时间5. 提高模温，保持模温稳定变形 1. 铸件几何形状与图纸不符2. 整体变形或局部变形 1. 铸件结构设计不良，引起不均匀收缩 2. 开模过早，铸件刚性不够3. 顶杆设置不当，顶出时受力不均匀4. 切除浇口方法不当5. 由于模具表面粗糙造成举报阻力大而引起顶出时变形 1. 改进铸件结构 2. 调整开模时间3. 合理设置顶杆位置及数量4. 选择合适的切除浇口方法5. 加强模具型腔表面抛光，减少托模阻力流痕、花纹 1. 铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属体颜色不一样的无方向性的纹路，无发展趋势 1. 首先进入型腔的金属液形成一个极薄的而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹 2. 模温过低，模温不均匀3. 内浇道截面积过小及位置不当产生喷溅4. 作用于金属液的压力不足5. 花纹:涂料用量过多 1. 提高金属液温度2. 提高模温3. 调整内浇道截面积或位置4. 调整充填速度及压力5. 选用合适的涂料及调整用量冷隔 1. 铸件表面有明显的、不规则的、下陷线性纹路(有穿透与不穿透两种)形状细小而狭长，有的交接边缘光滑，在外力作用下有发展的可能 1. 两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属流结合力很薄弱 2. 浇注温度或压铸模温度偏低3. 选择合金不当，流动性差4. 浇道位置不对或流路过长5. 充填速度低6. 压射比压低 1. 适当提高浇注温度和模具温度 2. 提高压射比压，缩短充填时间3. 提高压射速度，同时加大内浇口截面积4. 改善排气、充填条件5. 正确选用合金，提高合金流动性变色、斑点 1. 铸件表面呈现出不同的颜色及斑点 1. 不合适的脱模剂2. 脱模剂用量过多，局部堆积3. 含有石墨的润滑剂中的石墨落入铸件表层4. 模温过低，金属液温度过低导致不规则的凝固引起 1. 更换优质脱模剂 2. 严格喷涂量及喷涂操作3. 控制模温4. 控制金属液温度网状毛翅 1. 压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸 1. 压铸模型腔表面龟裂2. 压铸模材质不当或热处理工艺不正确3. 压铸模冷热温差变化大4. 浇注温度过高5. 压铸模预热不足6. 型腔表面粗糙 1. 正确选用压铸模材料及热处理工艺 2. 浇注温度不易过高，尤其是高熔点合金3. 模具预热要充分4. 压铸模要定期或压铸一定次数后退火，消除内应力5. 打磨成型部分表面，减少表面粗糙度6. 合理选择模具冷却方法凹陷 1、铸件平滑表面上出现凹陷部位 1. 铸件壁厚相差太大，凹陷多产生在厚壁处2. 模具局部过热，过热部分凝固慢3. 压射比压低4. 由憋气引起型腔气体排不出，被压缩在型腔表面与金属液界面之间 2. 铸件壁厚设计尽量3. 模具局部领却调整4. 提高压射比压5. 改善型腔排气条件欠铸(缺料) 1、铸件表面有浇不足部位 1、流动性差原因: 1) 合金液吸气、氧化夹杂物，含铁量高，使其质量差而降低流动性 2) 浇注温度低或模温低2、充填条件不良:1) 比压过低2) 卷入气体过多，型腔的背压变高，充型受阻3、操作不良，喷涂料过度，涂料堆积，气体挥发不掉 1、提高合金液质量2、提高浇注温度或模具温度3、提高比压、充填速度4、改善浇注系统金属液的导流方式，在欠铸部位加开溢流槽、排气槽5、检查压铸机能力是否足够毛刺飞边 1. 压铸件在分型面边缘上出现金属薄片 1. 锁模力不够 2. 压射速度过高，形成压力冲击峰过高3. 分型面上杂物未清理干净4. 模具强度不够造成变形5. 镶块、滑块磨损与分型面不平齐 1. 检查合模力和增压情况，调整压铸工艺参数2. 清洁型腔及分型面3. 修理模具4. 最好是采用闭合压射结束时间控制系统，可实现无飞边压铸气孔(内部缺陷) 1. 解剖后外观检测或探伤检查，气孔具有光滑的表面、形状为圆形 1. 合金液导入方向不合理或金属液流动速度太高，产生喷射;过早堵住排气道或正面冲击壁而形成漩涡包住空气，这种气孔多产生排气不良或深腔处2. 由于炉料不干净或熔炼温度过高，使金属液中较多的气体没除净，在凝固时析出没能充分排出。
锌合金压铸件电镀层起泡成因与消除对策
锌合金压铸件电镀层起泡成因与消除对策摘要：锌具有优异的机械性能，耐腐蚀性好，化学性质稳定。
在电子工业、航空制造等行业中广泛使用。
但由于特殊的铸造工艺（高频高压、低压下凝固）而制冷导致了金属表面产生起泡，起泡问题的出现直接影响整个产品的质量。
为此，本文分析锌合金压铸件生产工艺及电镀层起泡的基本情况，根据锌合金压铸件电镀层起泡成因分别从电镀原料及精炼、压铸模具和电镀阶段造成的起泡原因分析，希望帮助生产企业明确消除对策，保障铸件质量。
关键词：锌合金压铸件；电镀层；起泡；原因。
锌具有良好的耐腐蚀性，机械性能好，化学性质稳定，优良的高温固化作用和高熔点。
但是在室温下不能完全溶解于金属基体中。
因此对于铝合金材料来说恰当合理地施加合适电镀工艺是非常必要且有意义地利用其优异特性来实现合金压铸件生产过程轻量化、节约资源与保护环境友好型产品制造方法之一。
1锌合金压铸件生产工艺及电镀层起泡根据锌合金压铸件生产工艺路程来看，其包括线外除蜡、超声波除蜡、热水洗、化学除油、阴极电解除油、焦磷酸盐镀亮铜、酸活化、硫酸盐镀半光亮镍、镍封、铬还原、超声波洗净、酸中和、热纯水洗以及烘干、包装等多道工序[1]。
在锌合金压铸件生产阶段，针对电镀层起泡原因来说，由于生产过程中锌合金压铸所用的原料成本以及回收料比例不合理、实际的精炼效果相对较差、压铸模具以及压铸工艺不合理等，在材料以及工艺的影响下，都可能在锌合金压铸件电镀的过程中出现起泡的异常情况。
要确保锌合金压铸件生产质量，则需要针对生产过程中的多个节点检测，重点是做好锌合金压铸前的状态检测，了解电镀层的覆盖和致密度。
从锌合金压铸件电镀层起泡的具体原因来看，主要有以下几种可能：其一，原料问题。
其中主要是锌锭+回收料比例严重偏差，导致电镀层起泡；其二，熔炼阶段，新老料比例不协调、精炼程度不高、含有的杂质量超标（Pb、Cd）、合金元素含量超标，从而导致电镀层在熔炼阶段出现起泡现象[2]；其三，压铸阶段，一方面是由于压铸工艺参数设计不合理，另一方面则是模具设计不合理，导致压铸阶段锌合金压铸件出现起泡情况；其四，镀前处理阶段，除蜡、除油不及时，抛光过热麻点不充足，抛光厚度与光洁度达不到需求，打破厚度也不达标，从而导致起泡出现；其五，镀铜阶段，镀酸铜、镀焦铜、镀氰铜、冲击镀铜、浸氰化亚铜、活化处理不到位，带着电镀层容易出现起泡[3]；其六，镀镍阶段，镍封、亮镍、高硫镍、中性镀镍、暗镍、冲击镍以及酸活化未处理到位，导致起泡；其七，镀铬阶段，铬还原不及时、镀铬不合理、酸活化处理不到位，导致起泡问题出现。
锌合金压铸件电镀层起泡成因与消除对策
锌合金压铸件电镀层起泡成因与消除对策
超声波除蜡
热水洗
超声波除蜡
预浸 回收 回收 酸活化
弱浸蚀
酸活化 硫酸盐 镀半光亮镍 镍封
热水洗 焦磷酸盐
镀亮铜
酸活化
回收
热水洗 阴极电解
除油 回收
回收
酸活化
化学除油 热水洗 酸活化
硫酸盐镀铜 镀铬
热纯水洗
纯水洗
酸中和
超声波洗净
铬还原
回收
烘干
下架
检验
包装
入库
图 1 一种锌合金压铸产品电镀生产的流程 Figure 1 Production flow chart of electroplating of a Zn alloy die casting
通过图 4a、4b 和 4c 可以看出，回收料的掺入使得锌合金中杂质含量明显升高，图 4b 和 4c 中出现了裂纹，
说明回收料的掺入使得合金液性能恶化。精炼前后组织对比说明：当掺入 50%回收料时，氯化氨精炼后基本可
以消除锌合金中的杂质；当全部是回收料时，精炼虽然可以明显地改善锌合金的组织，但精炼后依然还存在 40%
China
相比于铜、铝等合金，锌合金拥有熔点较低、铸造性能好、经济效益高等优势[1]，在汽车工业、家用电器、 日用五金等行业得到广泛的应用[2]。锌合金压铸件按使用要求分为两类，一类是结构功能性压铸件，另一类是无 特殊要求的零部件[3]。由于锌合金活泼、易腐蚀，一般覆盖保护性镀层[4-5]之后才能应用。锌合金表面电镀时容 易形成置换反应层，引起镀层界面结合力不良，工件也会因其表面致密性不好而含电镀液。这些潜在的问题一 段时间后会以镀层起泡的形式表现出来，引起严重的质量问题，明确锌合金压铸件电镀后起泡原因并制定消除 对策十分重要。
压铸件常缺陷原因及解决方法
压铸件常缺陷原因及解决方法压铸件常缺陷原因及解决方法压铸件常缺陷分析压铸件抛丸后产品表面变色, 主要是使用的抛丸有问题。
若是使用不锈钢丸，在里面加少量铝丸，抛后产品表面白亮。
压铸件表面经常有霉点,严重影响铸件的外观质量，主要是脱模剂造成。
目前，市面上大大小小生产脱模剂的厂家有一大批，其中不少厂质量存在各种问题，最主要的就是对压铸件会产生腐蚀作用。
一般压铸件厂不太注意，压铸件时间放得长一些，表面就会有白斑（霜状、去掉后呈黑色）出现，实际上已产生腐蚀。
主要是脱模剂中有会产生腐蚀作用的成分。
所以选择脱模剂一定不要只追求价格低，要讲性价比。
压铸件在抛丸后经常出现表面起皮现象，般由如下一些原因造成:1.模具或压射室(熔杯)未清理干净; 2.压射压力不够，（还需注意压射时动模有否退让现象）;3.浇注系统开设有点问题,合金液进入型腔有紊流现象;4.模温问题等5.压射时金属液飞溅严重。
脱模剂一般不会渗透到压铸件里面。
但劣质脱模剂会对压铸件表面产生腐蚀作用，而且会向内部渗透；另外，脱模剂发气量大的话，会卷入压铸件里面形成气孔。
如果使用脱模膏之类的涂料不当时，会产生夹渣等缺陷。
用7005焊丝焊接7005压铸件，在焊接处出现油污和气泡，焊接方式为氩弧焊。
一般存在如下问题:1.焊丝与压铸件表面有油污,未清洗干净; 2.氩气不纯净,市售氩气有的里面杂质多,甚至含有水气,应选优质气。
合金压铸如果出模角度控制不好，经常出现粘模现角，如何来计算这个角度？压铸模出模斜度根据合金和铸件高度不同，有所不同。
一般铝合金压铸件拔模高度从3mm~250mm：内壁出模斜度按5º30´~0º30´，外壁出模斜度取其一半；圆型芯的出模斜度，按4º~0º30´。
文字符号的出模斜度按10º~15º具体如何细分挡次和各挡次斜度值的选取，请参阅模具设计手册或压铸件标准等资料。
压铸件抛丸起皮原因
压铸件抛丸起皮原因
压铸件抛丸起皮的原因可能如下：
1.铸件本身存在表面缺陷，如冷隔、分层、气泡或合金流融合差等铸造缺陷。
2.钢丸喷出速度过高。
3.喷丸时间过长。
4.挂件方式不合理，使得铸件不稳定或相互磕碰。
5.钢丸丸粒形状质量差或不圆滑。
6.钢丸中存在尖锐杂质。
7.模具或压射室（熔杯）未清理干净。
8.压射压力不够（还需注意压射时动模有否退让现象）。
9.浇注系统开设不合理，导致合金液进入型腔有紊流现象。
10.模温问题。
11.压射时金属液飞溅严重。
针对这些可能的原因，可以采取以下措施进行解决：
1.对于铸件表面缺陷问题，通知压铸工序或主管工程师，调整压铸工艺参数或设备参数。
2.适当降低喷丸机钢丸喷出速度。
3.适当减少喷丸时间。
4.购买形状规整的钢丸。
5.筛选钢丸或更换钢丸。
以上内容仅供参考，如需更具体准确的解释，建议咨询专业人士
获取帮助。
压铸起皮的原因
压铸起皮的原因
1. 压铸合金选择不当：如果选用的压铸合金与铸件的要求不匹配，可能会导致起皮问题。
例如，合金的熔点过高或过低，流动性差，都会影响铸件的质量。
2. 压铸模具设计不合理：模具的浇注系统、排气系统设计不当，可能导致金属液在模具内流动不均匀，产生局部过热或过冷，从而引起起皮。
3. 压铸工艺参数设置不当：压铸过程中的注射速度、压力、温度等工艺参数设置不合理，会影响金属液的充填和凝固过程，导致起皮。
4. 模具表面处理不当：模具表面的光洁度、硬度、润滑剂等因素会影响铸件的脱模。
如果模具表面处理不当，可能会导致铸件粘模，从而引起起皮。
5. 铸件结构设计不合理：铸件的结构复杂、壁厚不均匀、存在急剧变化的部位等，都可能导致压铸过程中的应力集中，从而引起起皮。
6. 压铸合金的纯净度不够：如果压铸合金中含有杂质、氧化物等，会降低合金的流动性和塑性，容易导致起皮。
为了避免压铸起皮问题，可以采取以下措施：合理选择压铸合金、优化模具设计、合理设置压铸工艺参数、保证模具表面质量、优化铸件结构设计、提高压铸合金的纯净度等。
同时，在生产过程中要加强质量控制，及时发现和解决问题。
镀金垫片起泡原因分析和改善对策
镀金垫片起泡原因分析和改善对策锌合金压铸件目前广泛应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等，因此对铸件表面质量要求较高，同时要求有良好的表面处理性能。
而锌合金压铸件最常见的缺陷是表面起泡。
缺陷表征：压铸件表面有突起小泡、压铸出来就发现、抛光或加工后显露出来、喷油或电镀后出现。
产生原因：1、孔洞引起：主要是气孔和收缩机制，气孔往往是圆形，而收缩多数是不规则形。
（1）气孔产生原因：a金属液在充型、凝固过程中，由于气体侵入，导致铸件表面或内部产生孔洞。
b涂料挥发出来的气体侵入。
c合金液含气量过高，凝固时析出。
当型腔中的气体、涂料挥发出的气体、合金凝固析出的气体，在模具排气不良时，最终留在铸件中形成的气孔。
（2）缩孔产生原因：a金属液凝固过程中，由于体积缩小或最后凝固部位得不到金属液补缩，而产生缩孔。
b厚薄不均的铸件或铸件局部过热，造成某一部位凝固慢，体积收缩时表面形成凹位。
由于气孔和缩孔的存在，使压铸件在进行表面处理时，孔洞可能会进入水，当喷漆和电镀后进行烘烤时，孔洞内气体受热膨胀；或孔洞内水会变蒸气，体积膨胀，因而导致铸件表面起泡。
2、晶间腐蚀引起：锌合金成分中有害杂质：铅、镉、锡会聚集在晶粒交界处导致晶间腐蚀，金属基体因晶间腐蚀而破碎，而电镀加速了这一祸害，受晶间腐蚀的部位会膨胀而将镀层顶起，造成铸件表面起泡。
非凡是在潮湿环境下晶间腐蚀会使铸件变形、开裂、甚至破碎。
3、裂纹引起：水纹、冷隔纹、热裂纹。
1）水纹、冷隔纹：金属液在充型过程中，先进入的金属液接触型壁过早凝固，后进入金属液不能和已凝固金属层熔合为一体，在铸件表面对接处形成叠纹，出现条状缺陷。
水纹一般是在铸件表面浅层；而冷隔纹有可能渗入到铸件内部。
2）热裂纹：a当铸件厚薄不均，凝固过程产生应力；b过早顶出，金属强度不够；c顶出时受力不均d过高的模温使晶粒粗大；e 有害杂质存在。
以上因素都有可能产生裂纹。
锌合金电镀起泡改善方案
锌合金电镀起泡改善方案摘要：本文主要针对锌合金电镀起泡问题提出改善方案。
改善方案包含以下七个方面：优化镀液稳定性、提高镀层致密度、优化电解条件、添加有机添加剂、加强挂具的检查和维修、优化电解液的组成和控制镀层pH值。
通过实施这些措施，可以有效降低锌合金电镀起泡的风险，提高产品性能和品质。
关键词：锌合金电镀；起泡；优化；控制一、引言锌合金电镀是一种常见的金属表面处理技术，可提高产品耐腐蚀性和机械性能。
然而，在生产过程中，常常出现锌合金电镀起泡的问题。
起泡现象不仅影响产品外观，还会降低其使用寿命。
本文将提出一套改善方案，旨在解决锌合金电镀起泡问题，提高产品性能和品质。
二、优化镀液稳定性1. 优化镀液配方，减少杂质和悬浮物质。
通过定期检测和清除镀液中的杂质，提高镀液的稳定性。
2. 调整镀液温度范围，避免过高或过低。
将镀液温度控制在适宜范围内，以利于电镀过程进行，提高镀层质量。
3. 增加镀液清洁度，定期更换镀液。
定期更换镀液，清洗镀槽，确保镀液的清洁度，从而减少起泡现象的发生。
三、提高镀层致密度1. 选择适当的镀液添加剂，如柠檬酸钠、醋酸铅等。
这些添加剂可促进镀层结晶，提高镀层致密度。
2. 调整电解条件，控制电流密度。
合理设置电解参数，控制电流密度，有助于形成致密的镀层，减少起泡风险。
3. 添加适量的有机添加剂，如乙烯基三乙氧基硅烷等。
有机添加剂可改善镀液的流动性和分散性，提高镀层致密度。
4. 适时监测镀层厚度，及时调整工艺参数。
确保镀层厚度在合理范围内，避免过薄或过厚，以确保镀层致密无气泡。
四、优化电解条件1. 优化电解液组成，添加适量的乙醇等。
通过调整电解液成分，添加适量乙醇等物质，有助于提高电解液的稳定性，降低起泡风险。
2. 调整电流密度，控制阴极析氢速率。
合理设置电流密度，控制阴极析氢速率，避免过多氢气生成，从而减少起泡现象。
3. 添加适量的助剂，如氯化亚锡等。
助剂可提高电解液的导电性能，促进电化学反应的进行，降低起泡概率。
为防止镀层起泡，锌合金铸件应如何电镀前处理？
为防止镀层起泡，锌合金铸件应如何电镀前处理？
佚名
【期刊名称】《《表面工程资讯》》
【年(卷),期】2009(009)005
【摘要】答：锌合金铸件电镀的前处理是非常关键的，可从以下方面防止镀层起泡：（1）适于磨抛的锌合金铸件，在操作时用力要均匀，不宜用力过大，除去工件表面的厚度不应超过其致密层的厚度，因为下面是多孔、疏松结构。
如果抛光过度会破坏表面的致密层，一旦抛光膏和电镀液渗入基体的孔隙、裂纹中，镀层必然会出现起泡、脱皮现象；（2）锌合金铸件经抛光后，应及时用有机溶剂浸泡（约30min），将残留在工件表面上的抛光膏清除掉，然后进行化学除油或电解除油，其除油液应该是弱碱性的。
【总页数】1页(P47)
【正文语种】中文
【中图分类】TQ153.2
【相关文献】
1.锌合金压铸件表面处理后起泡原因及防止方法探讨 [J], 张嘉欣;路全增
2.锌合金压铸件起泡缺陷分析 [J], 吴春苗
3.锌合金压铸件电镀层起泡成因与消除对策 [J], 罗龚;黎德育;袁国辉;李宁
4.锌合金电镀易产生镀层起泡的原因是什么？ [J],
5.锌合金压铸件起泡缺陷分析 [J], 吴春苗
因版权原因，仅展示原文概要，查看原文内容请购买。
电镀起皮原因
求助电镀锌起皮是什么原因我公司给一纺织机械公司配套一零件表面质量要求很高这产品是个镀锌件我们公司自己没有电镀设备是外协加工的我们有几次从外协厂家把产品拿回来检查发现电镀锌起皮,轻轻一撕就外面一层批拨下来了,是什么问题??外协公司说是我们抛光不好,但抛光我们从以前的5道工序现在改进到11道,质量比原来也好的多了,但我们电镀回来的质量总是不稳定.材料是Q235A 冷轧刚板2.5厚可以从以下几个方面考虑：1.电镀锌工件的结构和材料是否适用电镀。
2. 电镀时间短。
3.可以考虑采用热浸镀锌工艺。
是不是预处理不到位，镀得不牢电镀前全面清洗材料各个部分,你们零件什么形状轴,板,复杂?镀层为了耐磨还是美观?很可能不是你们原因,外协外协技术不好.估计是刷镀吧,把你们零件材料说下,我帮忙研究下這是鍍層的結合力不良現象﹐是不是基體金屬材料問題啊要不就是外协厂家工藝問題.金属表面镀层一个最关键的因素是前处理，比如说油脂什么的，要是前处理不干净，是很难达到理想的镀层效果的，你所说到的现象是整块剥离，估计主要还是出在前处理上。
再则，电镀时的电流大小也会对镀层产生影响，可以让外协厂检查一下他们镀锌池的接地情况，因为Q235的材质应该是很容易镀锌的抛光太好了镀层结合面就不牢固了，毕竟不是镀铬，应该有一定粗糙度。
再说镀锌厂对材料处理没有？被镀材料表面要处理干净，去除氧化物和污物。
有这东西在肯定镀不好的电镀一般分三个步骤:前处理;电镀;后处理;前处理是关键,主要包括除油,酸洗;除油有化学除油,电化学除油;如果是抛光件还要进行除腊处理;Q235材料没有理由镀不好;一般电镀厂基本除油工序是有的,但除腊工序未必有,除油不能代替除腊,我认为是没有除腊,重点在电镀前处理是不是去油没处理好？我们配套供应商亦存在同样问题，现知道了前期预处理问题。
镀锌起皮是产品清洗不到位,特别是经过热处理或冷挤压成型的产品,还有就是镀层太厚,导致产品再加工时起皮电镀起皮，原来我们也遇到过，主要是前处理没处理好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锌合金压铸件电镀起皮的对策
针对镀锌合金压铸件的特点，为防止零件起皮可采取以下措施：
1)加工前应加强检查，将压铸件表面产生不可修复的缩孔、疏松、针孔等严重缺陷的零件挑出，保证加工件的质量。
2)清理压铸件内腔的加工屑及残渣。
3)加强磨光、抛光工序管理，选用合适的布轮，严格操作方法，使磨、抛光后的硬化层完整，达到表面粗糙度要求，并且加强磨、抛后的检查，挑出不合格件。
4)选用合适的设备、溶液，保证零件能除去抛光膏等油污，特别是个别缩孔内的油污。
对于缩孔内等去除不净的部位，采用手工擦拭办法。
5)选用合适的电解脱脂工艺，尽量降低脱脂液的碱度，保证脱脂温度、电流密度和脱脂时间，特别是使用手工操作的生产线。
6)保证活化溶液氢氟酸含量，严格掌握时间。
7)预镀前的预浸溶液应保证其含量，预浸时间在1min。
8)预镀应保证其溶液成分，对复杂的零件可采用大电流冲击的送电方式，保证零件全部覆盖上铜层。
9)焦铜加厚工序保证预镀层5～7um。
10)对于复杂零件，在电镀加工工序，特别是通电工序，采用阴板旋转的方式，使零件在电镀中与阳板的对应面不断变化，零件电流分布相对均匀，以提高其质量。
11)厚度应按合金压铸标准执行，保证镀层厚度。
