矿井测绘工作规定及技术管理规定一、工作规定㈠、测绘基础工作1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。
2、矿井井下基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。
3、在进行中腰线标定工作前，测量技术人员要对设计和开工通知单上的数据、附图进行校核，并填写资料审定单，检查无误后方可进行现场标定。
重要工程须计算设计导线及绘制施工放大图。
4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。
贯通测量设计书，须报集团公司审批后方可实施；贯通结束后要及时进行总结。
5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，测量人员应按岩巷提前20～30 m，煤巷提前30～40m （当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时，其间距按小于巷道高度或宽度四倍）及时发放安全或透窝通知单。
通知单由测量现场组长或技术员填写，并经测量主管、地质主管（或水害专管）和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位；现场测量人员应对能行人的巷道在现场标出透窝位置，并向施工单位交待清楚。
6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测，并对测量资料进行平差以提高井下测量控制网的精度。
㈡开采沉陷治理1、各类建（构）筑物保护煤柱要及时进行设计并报集团公司审批。
2、对矿区的各项开采沉陷治理工程｛如建（构）筑物保护、维修、迁村征地、塌陷区治理等｝，测绘技术人员要负责技术把关并建立管理台帐。
3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作，观测站设计须经矿总工程师和集团公司生产技术部审批后实施，并严格按《规程》、“规范”要求进行定期观测，观测工作结束后，应及时编写技术总结，评定成果资料。
4、每月至少组织一次对井田范围内的地形、地物巡视活动，观察变化情况，发现问题及时汇报并采取措施，并用专用记录本进行记录。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。
同时，在图上每隔50～100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。
《煤矿地质测量图纸技术管理规定》
煤矿地质测量图纸技术管理规定第一章总则第一条煤矿地质测量图纸是煤矿的重要技术基础资料，是地质测量工作的主要成果之一。
为了贯彻执行国家有关技术规定，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、安全、建设服务，特制定本规定。
第二条本规定是依据《煤矿采矿技术文件用图形符号（GB/T38110-2019）》《煤矿测量规程》《山东省采掘工程交换图暂行规定》《煤矿地质工作规定》《煤矿防治水细则》等国家有关的技术标准，结合集团公司各矿井计算机绘图的实际情况制定的。
第三条矿图绘制工作必须在总工程师和地测负责人的领导下进行，按照安全生产标准化的要求，配齐绘图人员,均采用计算机绘图系统，以保证绘图质量。
第四条计算机绘图工作的主要任务是汇集各种地质测量的基础资料，编制成各类矿图，为煤矿设计、建设、生产、安全等部门提供不同比例尺的图纸资料，定期将生产、建设工程的进度和变化情况，及时填绘在矿图上，正确反映井上下生产建设的真实面貌。
第五条计算机绘图工作应由经过专门培训的、具备一定专业知识的人员担任。
绘图人员要认真学习业务，掌握有关技术标准，严格按规范作业。
第六条集团公司各单位完成的地质勘探报告、修编的矿井地质报告、地形图以及其它图纸的绘制等均须参照本规定执行。
绘制的各种计算机图纸应合理设置图纸分层，数据格式统一，便于各种比例尺图纸的合成、编辑与输出。
第七条建立计算机矿图资料管理制度，严格执行图纸拷贝、修改、出图的审批。
第二章矿图种类第八条各煤矿（筹建处）在生产和建设的各个阶段均应绘制完整的地质测量矿图，并随着实际情况的变化，及时进行修改、补充和和绘制。
第九条矿图根据其用途不同，分为基本矿图、专用矿图和日常用图。
本规定只规定了基本矿图和地质测量专用矿图的基本要求，未列入的其它矿图，按有关规程要求和实际需要绘制。
第十条生产（建设）矿井必备的基本矿图为：1.井田区域地形图，比例尺1：1000～1：5000；2.工业广场平面图，比例尺1：500～1：1000；3.井底车场平面图，比例尺1：200～1：500；4.采掘工程平面图，比例尺1：1000～1：2000或1：5000；5.主要巷道平面图，比例尺1：1000～1：2000；6.井上下对照图，比例尺1：2000～1：5000；7.井筒断面图，比例尺1：200～1：500；8.主要保护煤柱图，比例尺1：1000～1：5000。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿井各种图纸的管理及编制要求
附：矿井各种图纸的管理及编制要求一、图纸管理1、各矿所绘制的图纸必须由矿地测科集中管理，各专业科室所提交的图纸在审核栏内由各负责人签字、矿上盖章才能生效。
2、各矿所绘制的图纸井上下内容必须与实际一致，能如实反映井下各系统的运行情况。
3、各矿地测科每月月底把采掘工程平面图与公司测绘技术部进行交换（填图日期统一定为每月26号），由测绘部发给各需要部门；通风、机电等各专业图纸交给公司各对口部门。
二、矿图编制内容及要求各专业所绘制的图纸图框内左上角为矿井简介，右上角为井田位置示意图及指北针，图框左下角为各图图例，右下角为图签栏。
具体绘制方法及要求按照《煤矿地质测量图例》，图签栏的绘制要求如下图所示：（一）基本矿图<一>矿井综合水文地质图综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。
主要内容有：1、基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。
2、地表水体，水文观测站，井、泉分布位置及陷落柱范围。
3、水文地质钻孔及其抽水试验成果。
4、基岩等高线（适用于隐伏煤田）。
5、已开采井田井下主干巷道、矿井回采范围及井下突水点资料。
6、主要含水层等水位（压）线。
7、老窑、小煤矿位置及开采范围和涌水情况。
8、有条件时，划分水文地质单元，进行水文地质分区。
<二>井上下对照图井上、下对照图应根据实际情况采用1：2000或1：5000比例尺。
井上下对照图应绘出以下内容：1、各级平面和高程测量控制点，注明点号、高程。
2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。
3、重要的独立地物。
如井口（包括废弃不用的井口和小煤窑井口并注记名称）、钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等。
4、各种管线和垣栅。
如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
5、各种道路。
如铁路，轻便铁道、架空索道、公路、大车道和乡村路等。
煤矿图纸绘制规范标准及其要求

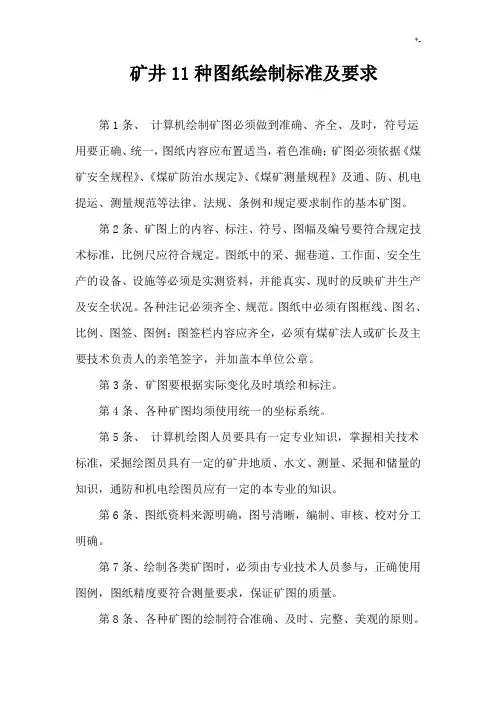

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿图管理制度
矿图管理制度第一部分：总则第一章：目的和范围第一条为了规范矿山管理行为，促进矿山资源的合理开发利用，保护环境，确保矿山员工的安全生产，提高矿山的经济效益，树立矿山企业形象，制定本管理制度。
第二条本管理制度适用于所有矿山企业及其从业人员，包括国有、集体、私营等所有形式的矿山企业。
第三条矿山企业应当按照法律法规、地方性政策、以及相关标准规范，制定矿山管理制度，并进行执行，监督，评价，改进。
第四条矿山企业应当根据自身实际情况和经营特点，合理制定矿山管理制度，确保其符合国家相关法律法规。
第二章：矿山管理职责第五条矿山企业的所有人（或法定代表人）是矿山的直接管理者，应当对矿山的各项经营活动全面负责。
第六条矿山企业应当设立矿山管理层，明确各级主管部门的职责划分和职权范围，确保矿山管理工作的顺畅进行。
第七条各级主管部门应当按照矿山管理制度，对矿山进行日常管理，包括生产管理、安全管理、环保管理、质量管理等方面的工作。
第八条矿山企业应当设立专门的管理机构，对矿山的经营活动进行监督，确保矿山资源的合理利用，矿山员工的安全保护，以及矿山的经济效益。
第三章：矿山的经营活动第九条矿山企业应当遵守国家相关法律法规，保障矿山员工的劳动权益，确保矿山生产活动的正常进行。
第十条矿山企业应当依法申请矿山开采许可证，按照规定的期限和范围进行矿山资源的开采。
第十一条矿山企业应当按照有关规定，开展矿山资源的采矿活动，确保采矿活动符合环保要求，不影响周边环境。
第四章：矿山的安全生产第十二条矿山企业应当按照国家相关法律法规，建立健全的安全生产管理体系，制定相应的安全生产制度，确保矿山员工的安全生产。
第十三条矿山企业应当对矿山员工进行安全生产教育，提高员工的安全意识，增强员工的安全技能，确保矿山生产活动的安全进行。
第十四条矿山企业应当对矿山作业场所，设备，设施等进行定期检查，发现问题及时进行整改，确保安全生产工作的顺利进行。
第五章：矿山的环保管理第十五条矿山企业应当按照国家相关法律法规，建立健全的环保管理制度，确保矿山生产活动对环境的影响符合相关标准要求。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求1. 胶印布样图绘制标准•胶印布样图是煤矿设计中常用的图纸类型，用于展示煤矿的整体布置。
•胶印布样图应采用正式的绘图板，并按煤矿设计标准绘制。
•绘制胶印布样图时，应注意比例尺的选择，确保图纸在纵横比上与实际煤矿布置保持一致。
2. 平面布置图绘制标准•平面布置图用于展示煤矿的平面布置情况，包括道路、建筑物、设备等的位置和布置。
•绘制平面布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•平面布置图应包括煤矿区域的整体布局以及各个部分的详细布置，以便工程师和相关人员理解和操作。
3. 岩层图绘制标准•岩层图用于展示煤矿地质情况，包括煤层、矿井、岩层等地质要素的位置和分布。
•绘制岩层图时，应按照煤矿地质勘探的结果，采用适当的比例尺，清晰地绘制各个地质要素的位置和分布。
•岩层图应包括详细的地质信息，以便工程师和矿工在开采过程中了解地质条件并采取相应的措施。
4. 矿井平面图绘制标准•矿井平面图用于展示煤矿地下开采的平面布置情况，包括矿井、巷道、采场等的位置和布置。
•绘制矿井平面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。
•矿井平面图应包括详细的地下开采布置信息，以便工程师和矿工在开采过程中了解矿井的结构和布局。
5. 矿井剖面图绘制标准•矿井剖面图用于展示煤矿地下开采的剖面情况，即不同高度的地质层次和开采工作面的位置。
•绘制矿井剖面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个层次和工作面的位置。
•矿井剖面图应包括详细的地下剖面信息，以便工程师和矿工在开采过程中了解不同地质层次的分布和工作面的位置。
6. 巷道布置图绘制标准•巷道布置图用于展示煤矿地下巷道的位置和布置情况，包括水平巷道、斜巷道、竖井等。
•绘制巷道布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个巷道的位置和布置。
•巷道布置图应包括详细的巷道信息，以便工程师和矿工在开采过程中了解巷道的位置和连接关系。
最新露天煤矿绘图标准规范
最新露天煤矿绘图标准规范露天煤矿的绘图是确保煤矿安全、高效开采的重要环节。
以下是最新露天煤矿绘图标准规范的主要内容：1. 总则- 所有绘图应遵循国家及行业相关标准，确保图纸的准确性、清晰性和可读性。
- 图纸应包含必要的地质、地形、水文等信息，以支持煤矿的开采设计和施工。
2. 绘图比例- 根据露天煤矿的规模和地形复杂度，选择合适的绘图比例，一般推荐比例为1:500至1:2000。
3. 地形图绘制- 地形图应包括矿区的高程、坡度、水系等地形特征。
- 地形图应使用等高线表示，等高线间距应根据地形变化合理设置。
4. 地质图绘制- 地质图应详细表示矿区的岩层、断层、褶皱等地质结构。
- 应标注矿层的厚度、倾角、倾向等信息。
5. 矿体图绘制- 矿体图应展示矿体的分布、形态和矿石类型。
- 应标明矿体的边界线、开采深度和开采范围。
6. 工程图绘制- 工程图应包括矿区的基础设施、运输系统、排水系统等工程设施。
- 应标注关键工程点的坐标和高程。
7. 安全设施图绘制- 安全设施图应展示矿区的安全通道、避难所、消防设施等。
- 应明确标示安全设施的位置和功能。
8. 环境保护图绘制- 环境保护图应展示矿区的植被恢复、水土保持等环境保护措施。
- 应标注环境保护区域的范围和措施。
9. 符号和图例- 图中使用的符号应符合国家和行业标准，图例应清晰、准确。
10. 图纸审核- 所有图纸在发布前应经过严格的审核流程，确保信息的准确性和完整性。
11. 电子图纸和纸质图纸- 应同时提供电子图纸和纸质图纸，以满足不同使用场景的需求。
12. 更新和维护- 随着矿区开采的进展，图纸应及时更新，以反映最新的开采情况。
结束语本规范旨在指导露天煤矿的绘图工作，确保图纸能够为煤矿的规划、设计和施工提供准确的参考。
所有参与绘图的人员应严格遵守本规范，以提高煤矿开采的安全性和效率。
煤矿三图制图标准
煤矿三图制图标准煤矿“三图”制图规范⼀、规范矿井“三图”绘制的意义1、煤矿图纸是煤矿⽣产建设法定的所必需的重要技术资料。
2、有利于及时开展煤矿事故抢险救援等⼯作、有利于各级监管部门开展⽇常监管⼯作。
⼆、监察中发现矿图的常见问题1、煤矿存在图纸测绘不及时、填绘不准确、标注不完善、管理不规范等问题。
2 、图实不符，特别是个别⼩煤矿存在使⽤“真、假”两套图纸，弄虚作假、蓄意逃避监管，以致于酿成事故后，延误最佳抢险救援时间。
3 、图纸幅⾯、图例图框的⼤⼩、图例图框的格式、图例符号和名称⼤⼩的规定、字体及颜⾊不规范等。
4、“三图”未落实图纸审签制度，会签栏内矿长和技术负责⼈的签字为机打。
5、采掘⼯程平⾯图未反映⽼窑积⽔区探⽔警戒线临时密闭和永久密闭等信息。
6、矿井通风系统图未反映矿井六⼤系统⽅⾯的信息，通风⽹络图随意简化。
7、矿图采⽤的⽐例尺不规范，坐标⽹格未按⽐例绘制。
8、部分图纸未绘制指北针。
9、矿井图例、字体使⽤不规范，如随意描绘图例、字体尺⼨（⾼度）；10、未按规定标注各类地质边界线：井⽥边界、煤层露头线、保护煤柱线、采区边界线等。
三、采掘⼯程平⾯图绘制基本要求1、采掘⼯程平⾯图⽐例尺⼀般应为1：2000，急倾斜煤层可为1:1000。
2、回采⼯作⾯及采空区应注明⼯作⾯⽉（季）末位置，平均采厚、煤层倾⾓、开采⽅法、开采年度和煤层⼩柱状图，3、图中应标注清楚井⽥边界外l00m以内的临矿采掘⼯程和地质情况，井⽥范围内的⽼窑及其开采等有关情况4、应有煤层底板等⾼线和地⾯公路、铁主要建构筑物及重要路和⽔体。
5、注明防⽔闸门、风门、密闭（密闭应编号管理）、防⽕门等主要设施，突⽔点，探放⽔钻孔布置可在⽂字中进⾏说明。
6、井巷部分按实际⽐例绘制，图例符号按相同⽐例绘制。
7、⼀律采⽤100mm×100mm的坐标格⽹，格⽹线粗0.l0mm。
8、指北针绘制在图幅的右上⾓第2×2⽹格处。
9、图中应有底板等⾼线及标明采空区，底板等⾼线原则上应按⾼程由上⾄下绘制。
矿井各种图纸的管理及编制要求
矿井各种图纸的管理及编制要求、图纸管理1、各矿所绘制的图纸必须由矿地测科集中管理，各专业科室所提交的图纸在审核栏内由各负责人签字、矿上盖章才能生效。
2、各矿所绘制的图纸井上下内容必须与实际一致，能如实反映井下各系统的运行情况3、各矿地测科每月月底把采掘工程平面图与公司测绘技术部进行交换（填图日期统定为每月26号），由测绘部发给各需要部门；通风、机电等各专业图纸交给公司各对口部门。
二、矿图编制内容及要求各专业所绘制的图纸图框内左上角为矿井简介，右上角为井田位置示意图及指北针，图框左下角为各图图例，右下角为图签栏。
具体绘制方法及要求按照《煤矿地质测量图例》，图签栏的绘制要求如下图所示：（一）基本矿图< 一>矿井综合水文地质图综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。
主要内容有：1、基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。
2、地表水体，水文观测站，井、泉分布位置及陷落柱范围。
3、水文地质钻孔及其抽水试验成果4、基岩等高线（适用于隐伏煤田）5、已开采井田井下主干巷道、矿井回采范围及井下突水点资料6、主要含水层等水位（压）线。
7、老窑、小煤矿位置及开采范围和涌水情况。
&有条件时，划分水文地质单元，进行水文地质分区。
<二> 井上下对照图井上、下对照图应根据实际情况采用1：2000或1：5000比例尺。
井上下对照图应绘出以下内容：1、各级平面和高程测量控制点，注明点号、高程。
2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。
3、重要的独立地物。
如井口（包括废弃不用的井口和小煤窑井口并注记名称）、钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等。
4、各种管线和垣栅。
如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
5、各种道路。
如铁路，轻便铁道、架空索道、公路、大车道和乡村路等。
煤矿地质测量图技术管理规定
煤矿地质测量图技术管理规定第一章总则第1条煤矿地质测量图(以下简称矿图)是煤矿的重要技术基础资料,是地质测量工作的主要成果之一。
为了贯彻执行国家有关的技术标准，加强矿图技术管理工作，实现矿图标准化，更好地为煤矿生产、建设服务，特制定本规定。
第2条本规定是依据国家有关的技术标准以及煤矿地质、测量的各种现行规程和各矿务局（矿）的实际情况制订的，是中国统配煤矿总公司所属各矿务局（矿）绘制矿图的技术依据。
第3条绘图工作的主要任务1．汇集各种地质、测量的基础资料，编绘成各类矿图，为煤矿设计、建设、生产、安全等部门提供不同比例尺的图纸资料。
2．将生产、建设的进度和变化情况，及时填绘在图上，反映生产建设的真实面貌。
3．学习和研究绘图新技术、新工艺，不断提高绘图技术，以满足生产建设发展的需要。
第4条绘图工作必须在各级总工程师和地测负责人的领导下进行。
各级领导应重视绘图工作，按质量标准化要求，配齐（足）绘图人员，设置通风、采光良好的绘图室，以保证绘图质量和绘图员的身体健康。
第5条绘图工作应由经过专门培训的、具备一定专业知识的人员担任。
绘图员要认真学习业务，掌握有关技术标准，严格按规范作业。
第二章矿图的种类第一节一般规定第6条各煤矿（工程处）在生产和建设的各个阶段均应绘制完整的矿图，并随着实际情况的变化，及时进行修改、补充和填绘。
第7条矿图根据其成图的工艺不同，分为原图、底图和蓝图（。
复印图）1．原图：指利用直接或间接获取的地质测量数据资料,用人工或机械的方法直接展绘(或加绘)在规定的纸基上,符合规定要求的图纸。
2．底图（二底图）：指用人工或光学复照等方法，直接利用原图描绘或翻印的透明图纸。
它的作用是用来蓝晒或复印。
3．蓝图（复印图）：指利用底图翻晒（印）的图纸。
第8条矿图根据其用途不同，分为基本矿图、专用矿图和日常用图。
1．基本矿图：指反映煤矿基本采掘情况、井（坑）上下重要自然要素、生产设施的位置及其相互几何关系，用以指挥生产（建设）活动所必须的图纸。
图纸资料管理制度(5篇)
图纸资料管理制度一、矿图是根据地面地质测量资料及生产环节内容绘制而成的，它是管理全矿工作，合理利用资源，指挥露天采场生产，保证采场安全的重要资料。
因此，必须严格技术管理和统一测量填图。
二、按照有关规定，矿井必须具备必要的图纸；三、矿图的绘制：必须由具有测量资质的技术人员组织测绘；测绘的标准采用三度带国家统一坐标系统和高程系统；测绘的各种符号、尺寸大小应符合规范要求；测绘的成果，要及时填绘在有关图纸上，填绘要准确、清晰。
四、图纸的保管：(一)、矿图必须设专人、专柜、统一编号、分类登记，专职管理。
(二)、借阅矿图要登记签字，不许私自将矿图带出矿区。
五、资料保管：(一)、必须设专人、专柜，分类管理矿井所有资料。
(二)、矿井资料要保存完整，不得私自涂改。
六、井田技术边界和保安矿柱及其它边界，要在矿图上注明。
七、随时接受县级行业主管部门和各级安全生产监督管理部门，对图纸资料的审查，并将所查出的问题，及时更正修改。
图纸资料管理制度（2）是一套用于组织、管理和保存图纸资料的规章制度。
其目的是确保图纸资料的可靠性、完整性和有效性，方便各部门之间的沟通和协作。
以下是一些常见的图纸资料管理制度的内容：1. 图纸资料的分类和编制：根据不同的项目或部门，建立合理的图纸资料分类和编制规范。
例如，可以按照项目名称、图纸类型、设备分类等来对图纸进行编制和分类。
2. 图纸资料的存放和保管：确立专门的图纸资料存放和保管的地点，并制定相应的保管制度。
通常，需要建立图纸资料库或档案室，并制定出入库管理和防火防水的措施。
3. 图纸资料的利用和调查：建立图纸资料利用和调查的制度。
包括对图纸的使用权限管理、借阅管理、复印管理、防止图纸丢失或损坏的措施等。
4. 图纸变更和审批：建立图纸变更和审批的程序和标准。
例如，需要设立图纸变更申请单和审批流程，明确变更的内容和责任人。
5. 图纸归档和销毁：建立图纸归档和销毁的规定。
例如，可以根据图纸的重要性和保密性制定不同的归档期限，并严格控制图纸的销毁程序，以防止信息泄露。
煤矿制图标准及要求
7.《煤矿安全规程》；
8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）。
一.采掘工程平面图
二.基本要求 1.原则上以自然井口(采区) 划分图幅，图幅的长度 一般不得超过2.0m。 2.开采多层煤，按自然分层分 煤层绘制。
3.比例尺： 1：2000。
4.坐标格网：100 mm×100 mm 的坐标格网（十字线不对），
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门：
(5)防火密闭墙
(6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点：
(8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容
15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
煤矿制图标准及要求
2019.4
ቤተ መጻሕፍቲ ባይዱ 绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。 2.绘图工作必须在总工程师领导下进行。按质量标准 化要求，配齐绘图人员,设置通风、采光良好的绘图室， 以保证绘图质量和绘图员的身体健康。
格网线粗0.10mm。
5.坐标：注记在内外图廓之间 的上、下、左、右，采用黑体，字高2. 5mm。
一.采掘工程平面图
二.基本要求 6.图廓： 最外为1.0mm粗的黑线， 中间隔1.5mm画一条 0.15mm粗的黑线，
再隔15mm宽画0.15mm粗
的黑线作为内图廓线。
一.采掘工程平面图
(依据《煤矿防治水细则》附录六第八项“相邻矿（井） 人为边界防隔水煤柱的留设，水文地质类型简单、中等 矿井，总宽度不得小于40m”； (4)其它边界，如河流、水源地保护边界标注批准单位名 称及批准文号，黑色仿宋体，字高3mm。
煤矿企业图纸管理制度
煤矿企业图纸管理制度一、绘图技术要求1、绘图工作必须严格执行国家及有关部门颁发的各种技术标准。
2、绘图工作应由经过专门培训的、具有一定专业知识的人员担任。
3、绘制各种矿图时，由各专业技术人员指导，正确使用图例符号，图纸精度符合标准化要求，保证矿图的质量。
4、各种矿图的绘制应遵照准确、及时、完整、美观的原则。
5、图纸绘制完成后，坚持各级检查制度，进行审核、签字，签字完成后才能投入使用。
6、按时填绘交换图，要求认真审核，保证图纸内容齐全，无错漏现象。
7、计算机绘图人员要精通电脑及绘图技术，还要掌握一定的矿井地质、水文地质及矿井储量等知识。
8、对外绘制机制图必须经主管科长、生产矿长批准。
9、定时按月、季、年度修改图纸，并由各专业科审核。
二、图纸交换要求：1、各科室负责人要组织相关人员按时填绘交换图，并认真审核保证图纸内容齐全、真实无错漏现象后方可进行图纸交换。
2、各种交换图纸必须经过矿总工程师审核签字后方可进行交换。
3、每月6日前由生产技术员与高平市煤炭公司行管科进行图纸交换。
4、每季度由生产技术员与高平市国土资源局储量股进行图纸交换。
5、每月1日生产部有关科室与矿领导进行图纸交换。
6每月生产部各科室之间进行图纸交换。
三、绘图标准要求：（一）井上下对照图1、比例尺1：2000或1：5000；2、以地形图为底图；3、标明重要的地面建筑：如建筑物、民居、铁路、公路、水系及各种管线，废弃的井口、钻孔、水塔、电线杆等；4、标明特有的地貌、塌陷坑、积水区、矸石山等；5、标明井口位置和标高、井下主要开采水平的井底车场、运输大巷，主要石门，主要上、下山，总回风巷道和采区的主要巷道；6、标明井田边界线、保安煤柱的边界线，并注明批准文号。
（二）采掘工程平面图1、比例尺：1：1000、1：2000、1：5000，多层开采须分煤层绘制；2、以煤层底板等高线图为底图；3、标明煤层编号、井田边界、保安煤柱边界；4、标明井筒位置、倾角、现在巷道、硐室，主要巷道注明名称、巷道交叉、变坡以及平巷的特征点等；5、标明井下所有回采工作面、掘进工作面位置、采空区位置及回采时间等；6、标明煤层平均厚度、倾角、煤层露头线、煤层变薄区、尖灭区、陷落柱和岩浆岩侵入区及各种地质构造；7、标明发火区、积水区、煤与瓦斯突出区等，并注明发生时间及有关情况；8、与本矿井的相邻关系；（三）井田区域地形图1、比例尺1：2000或1：5000。
煤矿图纸资料管理制度
煤矿图纸资料管理制度
1、矿图是根据地面和井下地质测量资料及生产环节内容绘制而成的，它是管理采矿工作，合理利用资源，指挥矿井生产，保证矿井安全和重要资料，因此必须严格技术管理和统一测量填图。
2、按照《煤矿安全规程》规定，矿井必须具备下列图纸；
⑴井上、下对照图
⑵井巷布置图
⑶采掘工程平面图
⑷通风系统图
⑸井上、下运输系统示意图
(6)避灾路线图
3、矿图的绘制
⑴矿图的绘制由具有测量资质的技术人员组织测绘。
⑵测绘的标准采用三度带国家统一坐标系统和高程系统。
⑶测绘的各种符号、尺寸大小应符合规范要求。
⑷测绘的成果，要及时填绘在有关图纸上，填绘要准确、清晰。
⑸矿图的绘制必须与矿井实际相符，不得任意涂改。
4、图纸的保管
⑴矿图必须设专人、专柜、统一编号、分类登记、专职管理。
⑵借阅矿图必须经矿长批准，不许私自将矿图带出煤矿。
5、资料的保管
⑴资料必须设专人、专柜、分类管理矿井的所有资料。
⑵矿井的资料包括：申请办矿和采矿登记资料；申请办理生产许可证资料；水文地质报告资料；法律法规和上级文件；安全检查和安全办公会议及其它有关资料。
⑶矿井资料要保存完整，不得私自涂改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章总则第1条矿图指煤矿地质、测量图.（以下简称矿图）第2条矿图是煤矿生产管理，合理利用资源，保证安全生产必备的重要技术基础资料,为加强管理，严格矿图的标准化工作，根据国家颁发的有关规定，结合本局具体情况制定了本规定.本规定是各矿绘制矿图的技术依据。
第3条绘图工作的主要任务1、汇集各种地质、测量的基础资料，编绘成各类矿图,为煤矿设计建设、生产、安全等提供不同比例尽图纸资料.2、将生产、建设的进度和变化情况,及时填绘在图上，反映生产建设的起初面貌。
3、认真学习和研究绘图新技术、新工艺，不断提高绘图技术,以满足生产建设发展的需要。
第4条矿图工作必须配备足够的专职绘图人员和绘图工具，设置通风、采光良好的绘图室，在总工程师和地测科长领导下以确保及时绘制，按照交换和妥善保管。
第5条绘图工作应由经过专门培训，具备一定专业知识的人员操作，绘图员要认真学习业务,掌握有关技术标准,严格按规范作业。
第6条矿图必须采用1954年北京坐标系和1956年黄海高程系统绘制。
第7条绘制矿图的规定,除本规定外，采用1989年能源部制定的《煤矿地质测量图例》（以下简称《图例》)对该图例不包括的地形部分,一律按国家测绘总局颁发的现行图式规范执行,地质部分按《煤田地质标准图例》执行.若以上仍未有明确要求则参照原统配总公司《煤矿地测图例》实施补充规定。
在执行《图例》过程中，确因有特殊内容需要表示,而《图例》中又未作规定者，可自定补充符号，但必须经过省一级煤炭管理部门批准,并报总公司备案。
凡新《图例》上已作规定的符号，任何单位都不得按自己的习惯擅自修改.第8条本规定的解释权归局技术处。
第二章矿图的种类及管理第9条矿图根据其成图的工艺不同分为原图、底图的兰图（复印图）。
1、原图：指利用直接或间接获取的地质测量数据资料，用人工或机械的方法直接展绘(或加工)在规定的纸基上，符合规定要求的图纸.2、底图（二底图)：指用人工或光学复照等方法，直接利用原图或翻印的透明图纸，它的作用是用来兰晒或复印。
3、兰图（复印图）：指利用底图翻晒（印）的图纸。
第10条矿图根据其用途不同,分为基本矿图、专用矿图和日常矿图.1、基本矿图：指反映煤矿基本采掘情况,井上、下要素、生产设施的位置及其相互几何关系，用以指挥（建设)活动所必须的图纸。
2、专用图纸:指主要供地测及其它部门掌握和分析有关地测资料而绘制的图例。
3、日常图纸:指专门绘制的日常生产和正常业务活动所需要的图纸。
4、交换图：矿上报厅、局供及时了解生产情况、指挥生产安全工作经常应用的重要图纸.第11条基本矿图必须具备二底图，原图不准作为底图晒兰图.第12条除本规定所要求的基本矿图外，其它矿图各矿可根据实际情况自行决定，其格式、图幅、内容可参照执行。
第13条矿务局应具备的地测基本矿图如表1。
表1第14条生产应具备的基本矿图见表2表2第15条矿图必须存放在资料室的专门图柜中，应注意防火、防盗、防潮和防老化。
第16条矿图必须设专人保管，统一编号，分类保管登记,有目录索引,查找方便，达到档案化管理要求,并建立审查、借阅、发放、归档销毁、移交等一整套整理制度.第17条新建矿井移交生产时应在技术处主持下办理图纸交接手续。
第18条矿井收尾阶段，地质测量部门应按规定编制收尾阶段总结，正式报废后，半年内应完成各种矿图的最后填绘着色工作,并连同收尾阶段总结全部上交矿务局，由局档案室保管。
第三章矿图绘制基本要求第一节基本要求第19条所有矿图必须绘坐标格网，坐标格网一律采用100×100mm,不能用十字线代替。
第20条采掘图必须按自然分层分煤层绘制。
采用人工分层开采的厚煤层,在一张图上不得超过三个人工分层，各分层用不同符号或颜色区分.综合图中可用不同颜色区分各煤层，用不同线型区分厚煤层人工分层。
第21条各类地质测量图均使用变形小,厚度在0.1mm以上并经过热定型处理的优质聚脂簿膜。
有电子版的图纸，必须对电子图随时进行备份，同时还应于每年初打印纸基图纸,放资料室更新、保存.第22条矿图原则上以自然井口（采区)划分图幅,但较大采区也可分幅绘制,矿图的图幅和格网线方向可根据各矿井露头的具体情况确定，但应符合下列要求：1、便于长期保存。
2、便于绘制和使用.3、同一矿井矿图图幅应尽量一致。
4、图幅宽度一般不超过0.9m,超过0.9m时，应分幅绘制，并绘出接图表.第二节矿图的精度第23条手工绘制方格网时，要选择精度较高的量具，坐格方格网以0.1mm的黑实线绘制.手工绘制和计算机绘制出的方格网，实际长度和理论长度之差为：每一格网不超过0.2mm，图廓边长不大于0.3mm，图廓对角线不大于0.4mm。
第24条地面控制点绘制误差不大于图上0。
2mm，重要地形地物轮廓对附近控制点的平面位置应不大于图上0.6mm,次要地物轮廓应不大于图上0。
8mm,井下控制点的绘制误差应不大于图上0。
3mm，按实际比例尺绘制的主要巷道轮廓与最近控制点位置应不大于图上0.6mm。
第25条所绘制图例符号与现行《煤矿地质测量图例》等规范所规定的尺寸之差不得大于±0。
2mm，各类线条粗度与规定粗度之差不大于±0。
1mm。
第三节图签第26条矿图右下角图签按“图例”第573条绘制,即地质图图签。
但应将“校对"改为“审校”，根据需要，可将“描图”改为“微机制图”、“矿长”改为“总经理"。
图签中每栏都必须签名，无签名的图纸不能上报。
图纸编号指在交换图目录中的顺序号，一种几张的图纸编同一个号。
如编号2的图纸有2张，则编为2—1、2-2。
使用AutoCAD成图时，第一行文字:**矿务局＊＊矿，采用宋体，字高5。
5，宽度比例0.8；第二行文字：＊煤层储量计算图，采用黑体,字高6.5，宽度比例1。
0；其他文字采用宋休,字高4.0，宽度比例0.8。
使用西安成图系统成图时，第一行文字：＊*矿务局＊＊矿，采用宋体,字高6。
6，宽度比例0。
85；第二行文字：*煤层储量计算图，采用黑体，字高7.6，宽度比例0。
85；其他文字采用宋休，字高4.0，宽度比例0.85。
第27条全矿井范围的综合,分层工程平面图和井上下对照图尚需绘制左上角图签，其外线尺寸为150mm×170mm，边框线条粗0。
3mm，其内容如下：安徽省煤炭厅（大号仿宋）皖北煤电集团公司（大号仿宋）× ×矿（大号黑体)图纸名称(大号仿宋）煤层名称（大号仿宋）比例尺（大号仿宋）移交生产日期(大号仿宋）设计年产量(大号仿宋)瓦斯等级（大号仿宋）煤的牌号（大号仿宋）轨距与矿车容量（大号仿宋）最终成图日期年月日（大号仿宋）图纸编号（大号仿宋)注：1、“图纸编号"一栏中用红色画一直径为16mm的圆，内以交换图目录中的顺序号用阿拉伯数字编号。
并应与右下角图签中的编号相同。
2、在AutoCAD下,第三行文字使用黑体，字高7。
1，比例为1,其余使用宋体，字高7。
1，宽度比例为0.66.在西安成图系统下，第三行文字使用黑体，字高8.5,宽度比例为1，其余使用宋体，字高8。
0，宽度比例为0。
7.第四节图廓第28条图廓由内外3种粗细不同的线条组成，外图廓线条粗1.5mm，内侧细线0.1mm，其间距为1。
5mm。
外图廓线的内侧细线与内图廓线的间距为15mm，内图廓线条粗0.1mm，外图廓线至图边距离一般为20mm，且应绘出剪裁线.第五节矿图绘制与复制第29条矿图绘制应达到以下要求：1、线条均匀园滑，接头吻合，点线虚线间隔大小一致，平行线间距相等。
2、符号均需准确、完整清晰,易于判读.3、文字、数字注记规范、得当，字隔、字向符合要求。
4、着色标准，着色均匀.5、内容齐全、完整，几何关系正确.第30条绘制矿图符号密集时，可适当缩小或者省略次要符号，但应考虑图纸内容的整体性和一致性，避免因局部缩小或省略造成误解。
第31条符号上、下重叠时，可用“共线”绘制，“共线”是指一条代表性线条，代替两条以上相互重叠的线条，选取“共线”时,应遵守“取大不取小,取上不取下”（即取重要性大的线条，不取次要的线条，在投影图上取上部线条，不取下部线条)的原则。
第32条线条粗细以国家测绘总局的“点线符号标准”为准,符号中未标明尺寸的粗线为0.3mm，细线为0。
15mm，点的直径为0.25mm,虚线的线划长为4mm,线间隔为2mm，以上尺寸允许有一定的误差,一般肉眼看不出差异即为合格。
第33条综合采掘工程图多煤层风氧化带以最外层表示，其余均表示露头线.第四章测量图内容第34条井田区域地形图：1、各级平面和高程测量控制点，注明点号、高程;2、居民区，包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称;3、重要的独立地和。
如井口(包括废弃不用的井口和小煤窑井口并注记名称），钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等。
4、各种管线和垣栅，如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等；5、各种道路,如铁路、轻便铁道、架空索道、公路、大车道和乡村路等。
注记铁路及主要公路名称；6、水系及其附属设施。
如河流、湖泊、水库、沟渠、输水槽、桥梁、渡口、泉和水井等、注记河流、湖泊、水库及主要沟渠名称；7、以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。
如塌陷坑、塌陷台阶、积水区、矸石山（堆）等；8、土质和植被情况；9、各种境界线.如采矿登记批准影响边界线、省、市、县界、煤矿占地边界等。
第35条工业广场平面图：1、测量控制点（平面和高程）、井口十字中线基点，注明点号、高程。
2、各种永久和临时建(构）筑物.如办公楼、绞车房、井架、选煤厂、锅炉房、机修厂、食堂、仓库、储木场、水塔、烟囱、贮水池、广场和花园等。
注记主要建(构)筑物名称；3、各种井口(包括废弃不用的井口），注明名称、高程；4、各种交通运输设施.如铁路、轻便铁道和公路等，注记主要铁路及公路名称；5、各种管线和垣栅。
如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等;6、供水、排水和消防系统。
如排水沟（渠）、下水道、供水管、暖气管和消火栓等。
7、隐蔽工程。
如电缆沟、防空洞、扇风机风道等。
8、以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。
如塌陷坑、塌陷台阶、积水区、矸石山（堆)等。
若地形特别平坦或工业广场很平整不便以等高线表示时,要适当增加高程注记点的个数；9、保安煤柱围护带,注明批准文号。
第36条井底车场平面图：1、井底车场内的所有生产设施，如各类巷道、峒室和水闸门、水闸墙、防火门等.轨道在注明坡向和坡度，区分单轨和双轨，曲线巷道应标出曲率半径、转向角和弧长；巷道交叉和变坡处，应注记轨面或底板高程;泵房要表示各台水泵的位置，注明排水能力、扬程和功率；水仓应注明容量;2、永久导线点和水准点,注明点号和高程。
