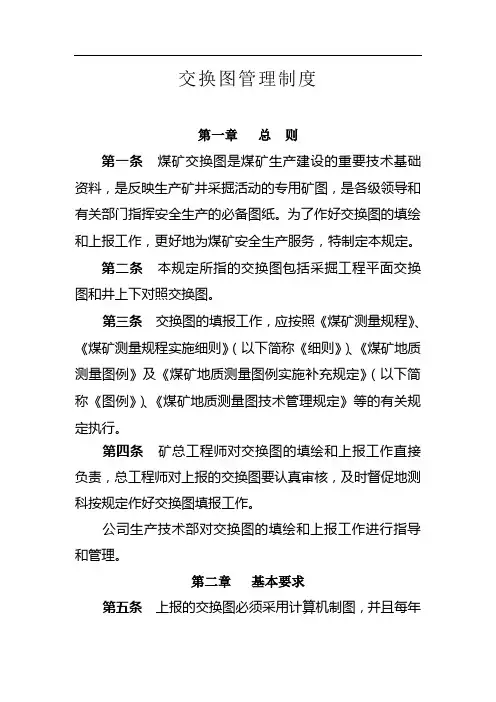

交换图管理制度

第一章总则

第一条煤矿交换图是煤矿生产建设的重要技术基础资料，是反映生产矿井采掘活动的专用矿图，是各级领导和有关部门指挥安全生产的必备图纸。为了作好交换图的填绘和上报工作，更好地为煤矿安全生产服务，特制定本规定。

第二条本规定所指的交换图包括采掘工程平面交换图和井上下对照交换图。

第三条交换图的填报工作，应按照《煤矿测量规程》、《煤矿测量规程实施细则》（以下简称《细则》）、《煤矿地质测量图例》及《煤矿地质测量图例实施补充规定》（以下简称《图例》）、《煤矿地质测量图技术管理规定》等的有关规定执行。

第四条矿总工程师对交换图的填绘和上报工作直接负责，总工程师对上报的交换图要认真审核，及时督促地测科按规定作好交换图填报工作。

公司生产技术部对交换图的填绘和上报工作进行指导和管理。

第二章基本要求

第五条上报的交换图必须采用计算机制图，并且每年

初更换新图。

第六条图幅分幅规定

（一）交换图一般应按自然井口、煤层自然分层进行分煤层绘制；

（二）为了便于图纸的绘制、复制和使用，图幅长度一般不得超过1.5～2.0米;当井田范围较大、图幅长度超过2米时可分幅绘制，但必须绘制接图表。每一煤层的各分幅图都必须绘制图签；

（三）厚煤层采用人工分层开采时，一张图上不得超过三个人工分层，若超过时必须按人工分层单独绘制；

（四）图幅分幅时应根据井田范围大小和形状进行适当分幅，尽可能按采区分幅，并使每幅图的大小基本一致；

（五）分幅图应按煤组或煤层对每一幅图进行统一编号，并在图廓外左下角绘制接图表。接图表格式按《图例》第572符号的左下角接图表格式绘制，在接图表内只填写已有图幅的编号；

（六）单一图幅的图签按《图例》第571符号绘制。分幅图的图签可按《图例》第571或572符号绘制，但每一煤层的各分幅图的图签应一致。当采用第571符号时，相邻图幅间应重复一部分，以保证被图签遮盖的内容在相邻图幅中能清楚反映；当采用第572符号时，相邻图幅间可不重叠。

第七条比例尺规定

交换图的比例尺应与采掘工程平面图要求一致，统一规定为1：2000。

第八条绘制内容

交换图的内容与采掘工程平面图相同。

（一）井田技术边界，保安煤柱及其它边界线，注明名称和批准文号（包括边界变更时历年批准的边界）。采区边界可以不绘；

（二）本煤层以及与开采本煤层有关的井巷。主要巷道（石门、上下山、集中运输巷、运输大巷等）应注明名称和月末工作面位置（进度），斜巷（>7°）应注明倾向和倾角，巷道交叉口、变坡点以及平巷的特征点等，在图上每隔50～100mm应注记底板高程；

（三）回采工作面及采空区，注记工作面月末位置、开采方法、煤层倾角、平均采厚、开采年度和煤层小柱状；丢煤区应注明丢煤原因和煤量；注销区应注明批准文号和煤量，并按图例规定的符号圈定面积；

（四）永久导线点和水准点，注明点号和高程；临时导线点和罗盘导线点一律不表示。直接水准高程注记小数点后三位，三角高程注记小数点后两位，巷道底板高程注记小数点后一位（有特殊需要时可注两位）；

（五）钻孔、煤层露头线、风化带、煤层变薄区、尖灭

区、火成岩侵入区和实测的主要地质构造；

（六）发火区、积水区、煤与瓦斯突出区、冒流沙区等，注记发生时间及有关情况；

（七）井巷出水点的位置及其水量，有积水区的井巷和采空区的积水范围、标高和积水量。在水淹区域应标出探水线的位置。

（八）水闸门、水闸墙、永久风门、防火门和抽放水钻孔等；

（九）井田边界外100米以内的邻矿采掘工程和地质情况，井田范围内的小煤窑填绘开采范围和实际采掘动态情况；

（十）地面主要工业建筑、居民区、村庄（只绘外轮廓）、铁路、主要公路、大的河流、水库、湖泊等，并注记名称，铁路和公路注记去向。

第九条采煤工作面的编号

全省采用统一编号，用四位阿拉伯数字表示：

第一个数字表示开采水平；

第二个数字表示采区，由井筒向井田边界依次排列，奇数字1、3、5……表示西翼，偶数字2、4、6……表示东翼；

第三、四两个数字表示采区的各个工作面，在采区内由上而下依次排列，奇数字01、03、05……表示采区上下山西翼的各个工作面，偶数字02、04、06……表示采区上下山东

翼的各个工作面；

第十条为了醒目地反映采掘状况，交换图采用彩色填绘，具体规定详见第三章。

第十一条交换图填绘时内容要齐全，图面要清晰，注记要规范。图幅要齐全完整，精度符合要求，线条光滑匀称，色泽协调适中，工程进度反映清楚，字体标准工整，采用标准简化字，字迹清晰明了。

第十二条交换图上字体的大小执行563-570号图例的规定。

第十三条图廓为两条相距10mm实线，外线粗1.0-1.5mm，内线粗0.5mm。

第十四条在交换图的右下角绘制图签，格式同采掘工程平面图，图签的右下边两条线分别与内图廓线重合。

第十五条每张交换图均应以手风琴式、按190mm×270mm规格折叠，并务必将图纸右下角的图签露在外面，折叠后装入图袋。

每套（袋）图应附有目录表，目录表应注明开采煤层名称及其图纸张数。

第十六条为了防止漏填漏绘，便于进行审查和管理，每月必须填写“采掘工程进度表”（A4纸、word格式），内容和格式见附表。“采掘工程进度表”中各责任人必须认真审核并签字，每月随交换图一起报送到公司生产技术部。

第三章填绘规定

第十七条凡是上报的交换图一律用绘图或彩色墨水填绘和注记，不得用其他色彩（铅笔和圆珠笔）填绘和注记（临时注记可以用铅笔）。

第十八条回采工作面按《图例》规定的年度色框每月填绘，月末位置线用黑色绘制。回采工作面中已采完的地区不绘晕线。

非本年度的回采工作面年度色框不填绘。

第十九条在本幅图上本煤层正在使用和掘进的巷道和按岩性涂色（每月涂色），煤层巷道内涂浅蓝色，岩石巷道内涂橙黄色，半煤岩巷应根据煤岩多少进行取舍，然后按煤巷或岩巷处理。报废巷道或其它巷道内不涂色。

同时每月在图上至少展绘出当月掘进巷道最前面的一个导线点的位置，注明点号及高程（一律用黑色注记），以了解导线的进度和控制巷道的准确程度。

第二十条采掘过程中揭露的断层和发生的储量注销区、报损区、地损区、丢煤区按图例规定绘制。

除当年度的井巷工程进度、采面月末位置线以及当年度施工和正在使用的巷道内涂色按第十五、十六条规定填绘外，其它均按《图例》规定进行填绘和注记。

第二十一条正在掘进的巷道填绘方法：

（一）正在掘进的巷道，须按《细则》规定的内容进行
