9针串口和25针串口连接方法

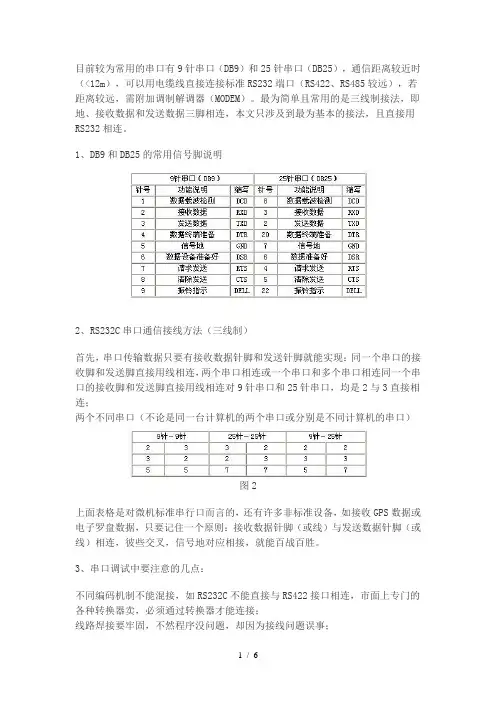

串口通信的接线方法

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时（<12m），可以用电缆线直接连接标准RS232端口（RS422、RS485较远），若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1、DB9和DB25的常用信号脚说明2、RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）图2上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3、串口调试中要注意的几点：不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。

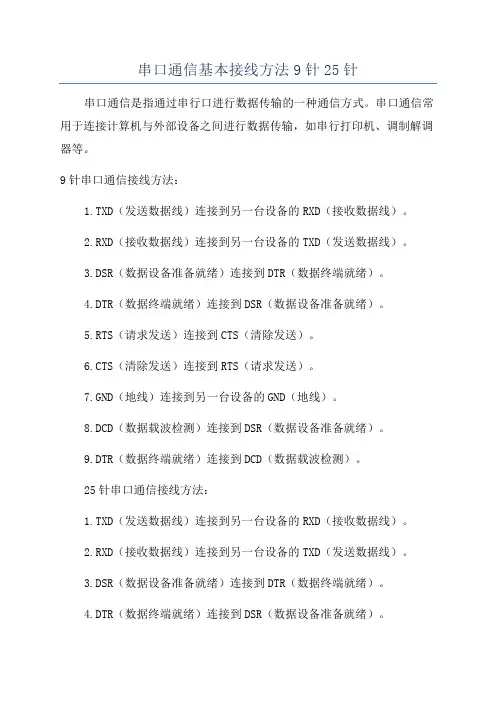

串口通信基本接线方法9针25针

串口通信基本接线方法9针25针串口通信是指通过串行口进行数据传输的一种通信方式。

串口通信常用于连接计算机与外部设备之间进行数据传输，如串行打印机、调制解调器等。

9针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DTR（数据终端就绪）连接到DCD（数据载波检测）。

25针串口通信接线方法：1.TXD（发送数据线）连接到另一台设备的RXD（接收数据线）。

2.RXD（接收数据线）连接到另一台设备的TXD（发送数据线）。

3.DSR（数据设备准备就绪）连接到DTR（数据终端就绪）。

4.DTR（数据终端就绪）连接到DSR（数据设备准备就绪）。

5.RTS（请求发送）连接到CTS（清除发送）。

6.CTS（清除发送）连接到RTS（请求发送）。

7.GND（地线）连接到另一台设备的GND（地线）。

8.DCD（数据载波检测）连接到DSR（数据设备准备就绪）。

9.DSR（数据设备准备就绪）连接到CD（载波检测）。

10.CD（载波检测）连接到DSR（数据设备准备就绪）。

11.SG（系统地线）连接到另一台设备的SG（系统地线）。

以上是基本的串口通信接线方法，不同设备的接线方式可能会有所不同，具体接线方法需要根据设备的规格和要求进行调整。

在接线时要确保接线端口和配置正确，以确保正常的串口通信。

9针及25针串口通信接线线序【最新】

9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。

RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。

后来的PC上使用简化了的9芯D型插座。

现在应用中25芯插头座已很少采用。

现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。

现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。

RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、N orthern Telcom 等几家大厂商发起的新型外设接口标准。

电脑秘籍-轻松掌握25针串口与9针串口连接

并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。

并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为母头，而像串口就常称为公头。

并口的针脚定义如下：1 STROBE选通2-9 DATA0-DATA7数据0-710 ACKNLG 确认11 BUSY 忙12 PE 缺纸13 SLCT 选择14 AUTO FEED 自动换行15 ERROR 错误16 INIT 初始化17 SLCT IN 选择输入\18-25 GND 地线串/并口引脚定义1推荐并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。

并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。

25针并行口:25针并行口插口的针脚功能：针脚功能针脚功能1 选通(STROBE低电平) 10 确认(ACKNLG低电平)2 数据位0 (DATAO) 11 忙(BUSY)3 数据位1 (DATA1) 12 却纸(PE)4 数据位2 (DATA2) 13 选择(SLCT)5 数据位3 (DATA3) 14 自动换行(AUTOFEED低电平)6 数据位4 (DATA4) 15 错误观点(ERROR低电平)7 数据位5 (DATA5) 16 初始化成(INIT低电平)8 数据位6 (DATA6) 17 选择输入(SLCTIN低电平)9 数据位7 (DATA7) 18-25 地线路(GND)D0-D7为数据线, S0-S7为状态线, 但是S0,S1,S2是看不见的(从图中你也可以看出), 状态线是用来读取数据的, 但S0却不同, 它是超时标志位, 其他的状态线从第10-11-12-13-15针是用来发送数据的(可以看出是5位). 那么我们怎么能得到这些数据端口呢? 很简单: 每一个并口都有一个地址. 在Windows2000中, 你可以在打印机端口(LPT1)的属性中看到他们. 比如:我的是0378-037F, 如果是10进制, 那么就是888. 同样你也可以看到你的COM端口的地址. 让我以打印机为例解释一下这些针位的意义:l S0: 在EPP(增强的串口)模式下, 如果超时的话, 这位置1.l S1: 没用(估计是装饰).l S2: 大多数情况下没有使用.l S3: 如果打印机发生了错误则置0. 它通常被叫做nError或者nFault.l S4: 如果数据达到, 则置1.我们通常叫做Select.l S5: 如果没有打印纸了则置1.通常叫做PaperEnd或者PaperEmpty或者PError.l S6: 如果打印机得到了一个字节的数据则此位置0, 通常叫做nAck或者nAcknowledge.l S7: 如果打印机处于繁忙的状态则此位置0, 通常叫做Busy.控制线:这些线通常用来输出,但有时也可以用于输入. 他们占用C0-C7(如图), 但是在接口上C4, C5, C6, C7是不可见, 他们占用的端口地址是0x37A.l C0: 这一针脚是保留的. 他发送命令去读取端口上的数据(D0-D7). 当计算机启动的时候,这一位被置1,通常叫做nStrobe.l C1: 保留.通过他发送命令给打印机, 可以得到下一条打印线.(LF)l C2: 重置打印机并且清空数据缓冲区.(nInitialize)l C3: 保留.置高电平打开数据输入.启动计算机时置0.(nSelectIn)地线:从G0-G7的针是接地用的, 他们一般是用来完善电路的.综上所述，在我的应用程序里使用数据线而不是具有保留位的控制线或者状态线作为数据传输。

RS232 9针接口管脚与25针接口定义

RS232 9针接口管脚與25针接口定义RS232RS232是PC上串口通讯的标准配置。

如右图所示。

通常是9Pin接口，有些设备还使用25Pin的公头接口。

(注意：PC上还有一个25Pin的打印机接口，但其为母头接口，请仔细区分)RS232由于其简单易用，而且比较稳定，在很长一段时间内，它成为了工业仪器通讯中应用最为广泛的通讯方式。

直到现在，很多设备都以RS232为其基本的通讯配置，然后可以扩充其它通讯方式(GPIB等)。

接口定义：25Pin的串口接口定义与9Pin的接口定义相对应如下：RS232的每一支脚位都有它的功用，也有它讯号流动的方向，原来的RS232设计初衷是用来接调制解调器作传输用的，因此它的脚位意义通常也和调制解调器传输有关。

但是，现在用的RS232通讯连接，更多的是各种仪器和设备上。

而且应用的线路上，也越来越简化，有时只用到三根线即可：RXD、TXD和GND。

RS-232接口定义及连线RS-232/串口/异步口/com(通信)口严格的讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口。

远程通信终端设备 DTE ( Date Terminal Equipment )数据通信设备 DCE ( Data Communcation Equipment )DTE包括计算机、终端、串口打印机等。

(针输出)DCE通常有调制解调器(MODEM)和某些交换机com口。

(孔输出)RS-232C 标准中提到的“发送”和“接收”，都是站在DTE立场立场上。

1.电气特性TxD RxD逻辑1(MARK)= -3v ~ -15v逻辑0(MARK)= +3v ~ +15vRTS CTS DSR DTR DCD 等信号有效(接通，ON状态，正电压)= +3v ~ +15v信号无效(断开，OFF状态，负电压)= -3v ~ -15v与TTL以高低平表示逻辑状态的规定不同。

因此，为了能同计算机接口或终端的TTL器件连接，必须进行电平和逻辑关系的变换。

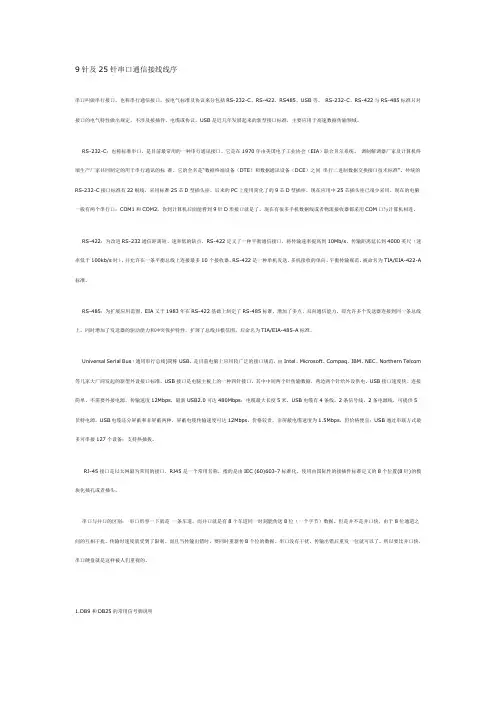

9针及25针串口通信接线线序

9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。

RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。

后来的PC上使用简化了的9芯D型插座。

现在应用中25芯插头座已很少采用。

现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。

现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。

RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。

串口通信中DB9和DB25的接法

串口通信中DB9和DB25的接法作者：牛司朋来源：博客园发布时间：2008-08-30 16:19 阅读：3540 次原文链接[收藏]这个串口线把一个25 针的串行口接到9 针的串行口上，PC 一端为9针的母插头：连接到串行设备为25 针的公插头：25针转9针串口线信号定义9-P in 25-P inCarrier Detect 1 8Receive Data 2 3Transmit Data 3 2Data TerminalReady4 20System Ground 5 7Data Set Ready 6 6Request to Send 7 4Clear to Send 8 5Ring Indicator 9 22下面是Search的内容：通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。

下面就串口的接口标准以及使用和外部插件和电缆进行探讨。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。

视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics 、BVW等通过RS422控制的协议。

RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。

RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。

串口通信基本接线方法

串口通信基本接线方法串口通信基本接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1.DB9和DB25的常用信号脚说明9针串口（DB9） 25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测 DCD 8 数据载波检测 DCD2 接收数据 RXD3 接收数据 RXD3 发送数据 TXD 2 发送数据 TXD4 数据终端准备 DTR 20 数据终端准备 DTR5 信号地 GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送 RTS 4 请求发送 RTS8 清除发送 CTS 5 清除发送 CTS9 振铃指示 DELL 22 振铃指示 DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连• 同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；• 两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。

RS232基本接线方法

RS232基本接线方法RS232基本接线方法2007-11-19 19:31来源: 电子知识精选网目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

一、DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测 DCD2 接收数据RXD3 接收数据 RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地 GND6 数据设备准备好 DSR 6 数据准备好 DSR7 请求发送RTS 4 请求发送 RTS8 清除发送CTS 5 清除发送 CTS9 振铃指示BELL 22 振铃指示 BELL二、RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连。

同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）9针－9针25针－25针9针－25针2 －3 3－ 2 2 －23 －2 2－ 3 3 －35－ 5 7 －7 5 －7上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接。

三、串口调试中要注意的几点：1、不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；2、线路焊接要牢固，不然程序没问题，却因为接线问题误事；3、串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；4、强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

串口通信的原理及接线

串口通信基本原理及接线方法目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。

串口通信基本接线方法9针25针

串口通信基本接线方法
串口通信基本接线方法
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。

页脚内容1
2.RS232C串口通信接线方法（三线制）
3.
4.首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）
上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：
不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；
页脚内容2
线路焊接要牢固，不然程序没问题，却因为接线问题误事；
串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

页脚内容3。

25针-9针串口连接

25针-9针串口连接9针串口和25针串口连接方法串口连接线制作方法在电脑的使用中往往会遇到各种各样的连接线。

这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。

如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。

在介绍之前先对一些市场常用名词做出解释。

现在所有的接头都可以分为公头和母头两大类。

公头：泛指所有针式的接头。

母头：泛指所有插槽式的接头。

所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。

在接线时没有提及的针脚都悬空不管。

下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。

25针串口功能一览针脚功能2 发送数据（TXD）3 接收数据（RXD）4 发送请求（RTS）5 发送清除（CTS）6 数据准备好（DSR）7 信号地（GND）8 载波检测（DCD）20 数据终端准备好（DTR）22 振铃指示（RI）9针串口功能一览表针脚功能1 载波检测（DCD）2 接收数据（RXD）3 发送数据（TXD）4 数据终端准备好（DTR）5 信号地（GND）6 数据准备好（DSR）7 发送请求（RTS）8 发送清除（CTS）9 振铃指示（RI）串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。

比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。

于是联机线就分为3种（9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线）这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 —— 33 —— 24 —— 65 —— 56 —— 47 —— 88 —— 725针对25针串口连接25针母头 25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头 25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。

[指导]9针及25针串口通信接线线序

9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。

RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。

后来的PC上使用简化了的9芯D型插座。

现在应用中25芯插头座已很少采用。

现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。

现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。

RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、N orthern Telcom 等几家大厂商发起的新型外设接口标准。

串口接线方法

串口接线方法
仪器与计算机通信，一般采用串行口通信方式。

计算机上串口一般为9针公口或25针公口。

仪器上串口随各厂商而不同，9针或25针，公口或母口都有可能。

在选择连线时，您应观察一下。

连线可以自己制作，也可以找电脑配件商定做。

下面介绍几种经常使用的接线方法。

1 标准接线
1.1 串口的标准定义
通常仪器使用标准串口，但也有使用非标准串口。

在接线之前，您应清楚该仪器使用的通信方式和针脚定义，如不清楚应向仪器商咨询。

串口的标准定义如下：
9针：2 - 接收RXD，3 - 发出TXD，5 - 接地SG，4 - DTR ，6 - DSR，7 - RTS，8 - CTS
25针：3 - 接收RXD，2 - 发出TXD，7 - 接地SG，20 - DTR ，6 - DSR，4 - RTS，5 - CTS
1.2 9针与9针串口接线
1.3 9针与25针串口接线
1.4 25针与25针串口接线
2 反接
2.1 针脚定义
有些仪器串口针脚定义与标准定义不同，其发送与接收刚好调换。

因此，接线时应做相应的变换，在此称之为反接。

如雅培 CELL-DYN 1500、1600等属于反接类型。

9针：3 - 接收RXD，2 - 发出TXD，5 - 接地SG
25针：2 - 接收RXD，3 - 发出TXD，7 - 接地SG
2.2 9针与9针串口反接
2.3 9针与25针串口反接
2.4 25针与25针串口反接。

9针及25针串口通信接线线序 (1)

9针及25针串口通信接线线序串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。

RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。

USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。

RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。

后来的PC上使用简化了的9芯D型插座。

现在应用中25芯插头座已很少采用。

现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。

现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。

RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom 等几家大厂商发起的新型外设接口标准。

[新版]公口线和母口线链接

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。

最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。

1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。

如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
