吹瓶常见缺陷
吹瓶产品缺陷与设备工艺指引
设备
模
具
41
瓶身水花麻面
1、模具排气不好，脱沙。 2、模具漏水 3、吹针漏水 4、水温与室内环境温差太大，模具表 面结露形成冷凝现象 5、吹气压力不足 1、模具导柱磨损。 1、合模速度过快。 2、模具通水效果差。 3、模具瓶底剪口太锋利。 4、模具冷却差，太热。 5、塑化温度太高 1、口模、机头异物或变形造成瓶身透 亮 1、检查拌料配方与标准是否符合 1、色母来料不良。 2、拌料比例不正确。 1、外层杆磨损，挤出量不够，造成外 层珠光分布不均。 2、壁厚曲线设置不合理 1、机头外层分梭有异物卡住。 2、融料温度异常 1、模具型腔表面太脏导致模具未完全 合到位。 2、模具合模线处有严重错位或有损伤 3、锁模板变形。 1、口模口有烧焦异物。 2、口模里面刮伤。 3、型胚头流道粘有碳化物或有其它脏 物 1、机头距离切刀太高。 2、瓶底尾料太短。
吹瓶产品缺陷与设备工艺指引
类 序号 别 关联控制点 常现问题点 原因分析
1、模具通水效果不佳。 2、口模变形。 3、机器手太紧夹变形。 1、瓶口内径偏小。 2、卡环高度不达标。 3、卡环外径偏上限。 1、卡环缺失或者不饱满。 2、卡环外径下限。
控制方法
1、模具拆下时先吹通模具水路后才归位放置。 1、定期清理模具. 2、检测壁厚均匀度。 3、在能保证取瓶时尽量调宽夹瓶臂。 1、停机时检查吹针头通水效果。 2、停机时查模具通水效果。 3、定期检查卡环处合模线是否错位或变粗。
2
压盖力超标
3
启盖力不达标
4
螺纹顶底径不达标
5
螺纹顶底径超标
6
螺纹残缺不饱满
7
容量不达标
8 9
容量超标 瓶口内壁不光滑
1、检查模具卡环处是否漏水。 2、模具卡环处排气糟是否堵塞。 3、模具本身该处尺寸偏小。 4、模具肩部冷却差或不通水。 1、模具通水效果不佳。 1、停机时检查吹针头通水效果。 2、吹针头不通水。 2、停机时检查模具通水效果。 3、冷水机水温过高。 3、定期检查冷水机水温度化。 1、检查模具导柱孔是否进胶。 1、模具螺纹处合模线粗。 2、1检查打料装置是否太低， 2、瓶口是否变形。 2、2检查颈高是否偏高。 2、3检查模具剪口和吹针切套有无磨损。 1、模具螺纹处排气不良。 1、定期清洁螺纹处排气糟。 2、模具螺纹处漏水 。 2、超2个月未生产的模具上机前试漏水。 3、料胚胀气过大。 3、生产过程中不定期观察型胚胀气状态。 4、螺纹处有脏东西粘在上面。 4、模具入库后应将瓶口用胶纸封住。 5、切刀效果不佳 5、更换切刀刀片，调整切刀位置。 1、生产过程中将单重控制在限中。 1、产品单重偏上限，甚至超标。 2、每班检查冷水机温度变化和模具通水效果。 2、冷水机水温过高，或者模具通水效 3、严格按《工艺卡》标准设置工艺参数，必要 果不佳。 时在工艺卡范围内适当延长吹气时间 3、吹气时间短。 4、每班检查吹气气压，尤其是发现气缸动作不 4、吹气气压不达标。 稳定时，应立即检查气压的变化。 1、产品单重不达标。 1、将产品单重控制到中限。 1、吹针头与模具口部没对中。 1、换模调试时将吹针与模具口部调对中。 2、吹针头刮伤。 2、安装吹针头前要仔细检查吹针头有无刮伤。 3、瓶口壁厚度不够。 3、瓶口壁厚适当加厚。 4、吹针头不通水。 4、定期检查吹针通水效果。

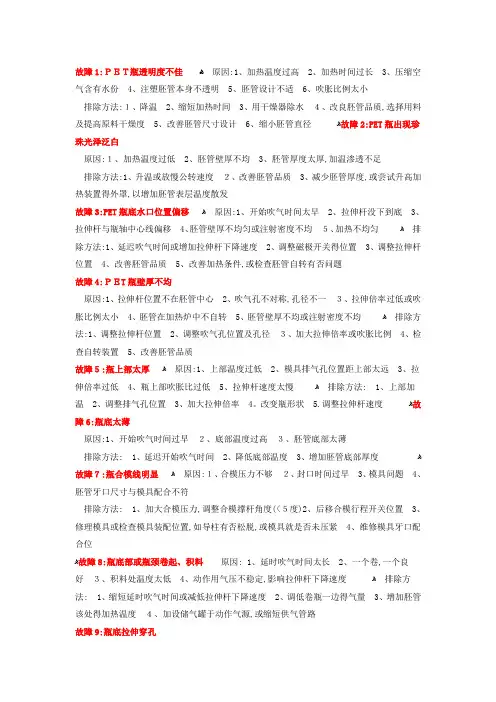

PET吹瓶常见问题
故障1: PET瓶透明度不佳原因：1、加热温度过高2、加热时间过长3、压缩空气含有水份4、注塑胚管本身不透明5、胚管设计不适6、吹胀比例太小排除方法：1、降温2、缩短加热时间3、用干燥器除水4、改良胚管品质，选择用料及提高原料干燥度5、改善胚管尺寸设计6、缩小胚管直径故障2：PET瓶出现珍珠光泽泛白原因：1、加热温度过低2、胚管壁厚不均3、胚管厚度太厚，加温渗透不足排除方法：1、升温或放慢公转速度2、改善胚管品质3、减少胚管厚度，或尝试升高加热装置的外罩，以增加胚管表层温度散发故障3：PET瓶底水口位置偏移原因：1、开始吹气时间太早2、拉伸杆没下到底3、拉伸杆与瓶轴中心线偏移4、胚管壁厚不均匀或注射密度不均5、加热不均匀排除方法:1、延迟吹气时间或增加拉伸杆下降速度2、调整磁极开关的位置3、调整拉伸杆位置4、改善胚管品质5、改善加热条件，或检查胚管自转有否问题故障4：PET瓶壁厚不均原因：1、拉伸杆位置不在胚管中心2、吹气孔不对称，孔径不一3、拉伸倍率过低或吹胀比例太小4、胚管在加热炉中不自转5、胚管壁厚不均或注射密度不均排除方法:1、调整拉伸杆位置2、调整吹气孔位置及孔径3、加大拉伸倍率或吹胀比例4、检查自转装置5、改善胚管品质故障5:瓶上部太厚原因：1、上部温度过低2、模具排气孔位置距上部太远3、拉伸倍率过低4、瓶上部吹胀比过低5、拉伸杆速度太慢排除方法：1、上部加温2、调整排气孔位置3、加大拉伸倍率4 •改变瓶形状5 •调整拉伸杆速度故障6:瓶底太薄原因：1、开始吹气时间过早2、底部温度过高3、胚管底部太薄排除方法：1、延迟开始吹气时间2、降低底部温度3、增加胚管底部厚度故障7:瓶合模线明显原因：1、合模压力不够2、封口时间过早3、模具问题4、胚管牙口尺寸与模具配合不符排除方法：1、加大合模压力，调整合模撑杆角度（<5度）2、后移合模行程开关位置3、修理模具或检查模具装配位置，如导柱有否松脱，或模具是否未压紧4、维修模具牙口配合位故障8瓶底部或瓶颈卷起、积料原因：1、延时吹气时间太长2、一个卷，一个良好3、积料处温度太低4、动作用气压不稳定，影响拉伸杆下降速度排除方法：1、缩短延时吹气时间或减低拉伸杆下降速度2、调低卷瓶一边的气量3、增加胚管该处的加热温度4、加设储气罐于动作气源，或缩短供气管路故障9:瓶底拉伸穿孔原因：1、温度未够，未渗透2、延时拉伸时间太长3、拉伸比太大4、胚管底部太薄5、拉伸杆头太尖排除方法：1、加温2、缩短延时拉伸时间3、减少拉伸比4、改善胚管底部设计5、修圆拉伸杆头故障10：瓶底爆破原因：1、延时吹气时间太短2、延时开模时间太短3、温度太高4、排气阀不工作排除方法：1、加长延时吹气时间或增加拉伸杆下降速度2、加长延时开模时间3、降温4、用汽油清洗排气阀故障11 :瓶底不饱满原因：1、瓶底温度太高2、模具瓶底处排气孔不足或不均匀3、拉伸杆未到底部4、拉伸杆头设计不符合胚管底部形状5、吹气压力不足6、吹气阀流量不足7、瓶底曲线设计不佳排除方法：1、降低加热区底部温度或用湿布降低胚管底部温度2、增加排气孔数量并使其分布均匀3、调整拉伸杆到瓶底4、更换拉伸杆头5、加大吹气压力6、用汽油清洗吹气阀7、增加瓶底曲线流线型设计故障12 :原因：1、若相对于胚管牙部在某一特定方位则为胚管厚薄不均的原因2、若相对模具合模线在某一特定方位则为模具排气问题3、胚管加热不均匀4、模具底部设计不佳排除方法：1、改善胚管厚薄设计2、改善模具底部排气孔3、改善加热条件4、改善底部设计故障13:吹瓶机无电源指示原因：1、插座无电2、保险管坏3、线头脱落4、安全紧急掣未开启5、电源开关是否打开置于ON处6、指示灯损坏7、加热炉内控制插座的小型断路器是否合上排除方法：1、检查插座有无电，漏电开关是否跳闸2、检查线路有否短路，然后更换保险管3、接好接头4、打开紧急安全掣5、电源开关打在ON处6、更换指示灯7、合上断路器故障14：无封口及拉伸动作原因：1、合模行程不到位2、合模行程开关坏3、电线脱落4、延时拉伸时间继电器损坏5、升降电磁阀和拉伸电磁阀损坏6、气缸进、排气节流阀堵塞或关死7、相应电磁阀故障8、延时拉伸时间设定为“ 0”排除方法：1、前移合模碰块2、更换合模行程开关3、接好线头4、更换时间继电器5、更换电磁阀6、检查孔位，确保畅通7、检查有关电磁阀8、延时拉伸时间设定不可少于“ 0 ”故障15：圆盘不转原因：1、保险丝断，圆盘不转2、交流接触器、热继电器损坏3、电机缺相（嗡嗡响）排除方法：1、用万用表阻挡（R× 1）测量保险管电阻，若为0,说明良好；若为∞,说明已断。
吹瓶机常见故障及处理方法
吹瓶机常见故障及处理方法吹瓶机是目前广泛应用于瓶子生产的设备之一。
它的主要作用是将热塑性塑料材料加热融化后，通过模具吹出成型。
吹瓶机在生产过程中容易出现一些故障，这些故障不仅会影响生产效率，还会增加生产成本。
因此，了解吹瓶机常见故障及处理方法对于提高生产效率和降低生产成本具有重要意义。
一、吹瓶机常见故障1. 瓶子变形瓶子变形是吹瓶机生产过程中常见的故障之一。
这种情况一般是由于模具温度不均匀、吹气压力不足、瓶子冷却不足等原因造成的。
2. 瓶子口部不平整瓶子口部不平整也是吹瓶机生产过程中常见的故障之一。
这种情况一般是由于模具口部不平整、吹气压力过大或过小等原因造成的。
3. 瓶子泄露瓶子泄露是吹瓶机生产过程中比较严重的故障之一。
这种情况一般是由于模具口部不严密、瓶子壁厚不均等原因造成的。
4. 瓶子表面不光滑瓶子表面不光滑也是吹瓶机生产过程中常见的故障之一。
这种情况一般是由于模具表面不平整、吹气压力过大或过小等原因造成的。
5. 瓶子尺寸不一瓶子尺寸不一也是吹瓶机生产过程中常见的故障之一。
这种情况一般是由于模具温度不均匀、吹气压力不足、瓶子冷却不足等原因造成的。
二、吹瓶机处理方法1. 瓶子变形处理方法瓶子变形的处理方法主要是调整模具温度、增加吹气压力、加强瓶子冷却等。
2. 瓶子口部不平整处理方法瓶子口部不平整的处理方法主要是调整模具口部、适当调整吹气压力等。
3. 瓶子泄露处理方法瓶子泄露的处理方法主要是检查模具口部密封情况、调整瓶子壁厚等。
4. 瓶子表面不光滑处理方法瓶子表面不光滑的处理方法主要是调整模具表面、适当调整吹气压力等。
5. 瓶子尺寸不一处理方法瓶子尺寸不一的处理方法主要是调整模具温度、增加吹气压力、加强瓶子冷却等。
三、吹瓶机维护保养除了以上常见故障及处理方法外，吹瓶机的维护保养也是非常重要的。
以下是吹瓶机维护保养的一些注意事项：1. 定期检查设备：定期检查吹瓶机设备的电气、液压、气动等部分是否正常运行，如有异常及时处理。
【VIP专享】PET吹瓶常见问题
故障1：PET瓶透明度不佳原因：1、加热温度过高 2、加热时间过长 3、压缩空气含有水份 4、注塑胚管本身不透明 5、胚管设计不适 6、吹胀比例太小排除方法:1、降温 2、缩短加热时间 3、用干燥器除水 4、改良胚管品质，选择用料及提高原料干燥度 5、改善胚管尺寸设计 6、缩小胚管直径故障2：PET瓶出现珍珠光泽泛白原因：1、加热温度过低 2、胚管壁厚不均 3、胚管厚度太厚，加温渗透不足排除方法:1、升温或放慢公转速度 2、改善胚管品质 3、减少胚管厚度，或尝试升高加热装置的外罩，以增加胚管表层温度散发故障3：PET瓶底水口位置偏移原因：1、开始吹气时间太早 2、拉伸杆没下到底 3、拉伸杆与瓶轴中心线偏移 4、胚管壁厚不均匀或注射密度不均 5、加热不均匀排除方法:1、延迟吹气时间或增加拉伸杆下降速度 2、调整磁极开关的位置 3、调整拉伸杆位置 4、改善胚管品质 5、改善加热条件，或检查胚管自转有否问题故障4：PET瓶壁厚不均原因：1、拉伸杆位置不在胚管中心 2、吹气孔不对称，孔径不一 3、拉伸倍率过低或吹胀比例太小 4、胚管在加热炉中不自转 5、胚管壁厚不均或注射密度不均排除方法:1、调整拉伸杆位置 2、调整吹气孔位置及孔径 3、加大拉伸倍率或吹胀比例 4、检查自转装置 5、改善胚管品质故障5：瓶上部太厚原因：1、上部温度过低 2、模具排气孔位置距上部太远 3、拉伸倍率过低 4、瓶上部吹胀比过低 5、拉伸杆速度太慢排除方法: 1、上部加温 2、调整排气孔位置 3、加大拉伸倍率 4．改变瓶形状 5．调整拉伸杆速度故障6：瓶底太薄原因：1、开始吹气时间过早 2、底部温度过高 3、胚管底部太薄排除方法: 1、延迟开始吹气时间 2、降低底部温度 3、增加胚管底部厚度故障7：瓶合模线明显原因：1、合模压力不够 2、封口时间过早 3、模具问题 4、胚管牙口尺寸与模具配合不符排除方法: 1、加大合模压力，调整合模撑杆角度（<5度）2、后移合模行程开关位置3、修理模具或检查模具装配位置，如导柱有否松脱，或模具是否未压紧4、维修模具牙口配合位故障8：瓶底部或瓶颈卷起、积料原因： 1、延时吹气时间太长 2、一个卷，一个良好 3、积料处温度太低 4、动作用气压不稳定，影响拉伸杆下降速度排除方法: 1、缩短延时吹气时间或减低拉伸杆下降速度 2、调低卷瓶一边的气量 3、增加胚管该处的加热温度 4、加设储气罐于动作气源，或缩短供气管路故障9：瓶底拉伸穿孔原因：1、温度未够，未渗透 2、延时拉伸时间太长 3、拉伸比太大 4、胚管底部太薄5、拉伸杆头太尖排除方法: 1、加温 2、缩短延时拉伸时间 3、减少拉伸比 4、改善胚管底部设计 5、修圆拉伸杆头故障10：瓶底爆破原因：1、延时吹气时间太短 2、延时开模时间太短 3、温度太高 4、排气阀不工作排除方法: 1、加长延时吹气时间或增加拉伸杆下降速度 2、加长延时开模时间 3、降温 4、用汽油清洗排气阀故障11：瓶底不饱满原因：1、瓶底温度太高 2、模具瓶底处排气孔不足或不均匀 3、拉伸杆未到底部 4、拉伸杆头设计不符合胚管底部形状 5、吹气压力不足 6、吹气阀流量不足 7、瓶底曲线设计不佳排除方法: 1、降低加热区底部温度或用湿布降低胚管底部温度 2、增加排气孔数量并使其分布均匀 3、调整拉伸杆到瓶底 4、更换拉伸杆头 5、加大吹气压力 6、用汽油清洗吹气阀 7、增加瓶底曲线流线型设计故障12：原因：1、若相对于胚管牙部在某一特定方位则为胚管厚薄不均的原因 2、若相对模具合模线在某一特定方位则为模具排气问题 3、胚管加热不均匀 4、模具底部设计不佳排除方法: 1、改善胚管厚薄设计 2、改善模具底部排气孔 3、改善加热条件 4、改善底部设计故障13：吹瓶机无电源指示原因：1、插座无电 2、保险管坏 3、线头脱落 4、安全紧急掣未开启 5、电源开关是否打开置于ON处 6、指示灯损坏 7、加热炉内控制插座的小型断路器是否合上排除方法: 1、检查插座有无电，漏电开关是否跳闸 2、检查线路有否短路，然后更换保险管 3、接好接头 4、打开紧急安全掣 5、电源开关打在ON处 6、更换指示灯 7、合上断路器故障14：无封口及拉伸动作原因：1、合模行程不到位 2、合模行程开关坏 3、电线脱落 4、延时拉伸时间继电器损坏 5、升降电磁阀和拉伸电磁阀损坏 6、气缸进、排气节流阀堵塞或关死 7、相应电磁阀故障 8、延时拉伸时间设定为“0”排除方法:1、前移合模碰块 2、更换合模行程开关 3、接好线头 4、更换时间继电器 5、更换电磁阀 6、检查孔位，确保畅通 7、检查有关电磁阀 8、延时拉伸时间设定不可少于“0”故障15：圆盘不转原因：1、保险丝断，圆盘不转 2、交流接触器、热继电器损坏 3、电机缺相（嗡嗡响）排除方法: 1、用万用表阻挡（R×1）测量保险管电阻，若为0，说明良好；若为∞，说明已断。

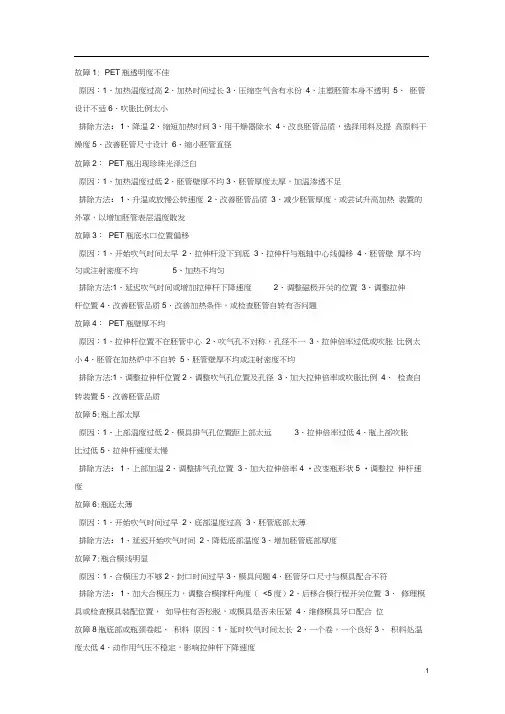

PET吹瓶常见问题
故障1:ＰＥＴ瓶透明度不佳ﻫ原因:1、加热温度过高2、加热时间过长3、压缩空气含有水份4、注塑胚管本身不透明5、胚管设计不适6、吹胀比例太小排除方法:１、降温2、缩短加热时间3、用干燥器除水４、改良胚管品质,选择用料及提高原料干燥度5、改善胚管尺寸设计6、缩小胚管直径ﻫ故障2:PET瓶出现珍珠光泽泛白原因:１、加热温度过低2、胚管壁厚不均3、胚管厚度太厚,加温渗透不足排除方法:1、升温或放慢公转速度２、改善胚管品质3、减少胚管厚度,或尝试升高加热装置得外罩,以增加胚管表层温度散发故障3:PET瓶底水口位置偏移ﻫ原因:1、开始吹气时间太早2、拉伸杆没下到底3、拉伸杆与瓶轴中心线偏移4、胚管壁厚不均匀或注射密度不均５、加热不均匀ﻫ排除方法:1、延迟吹气时间或增加拉伸杆下降速度2、调整磁极开关得位置3、调整拉伸杆位置4、改善胚管品质5、改善加热条件,或检查胚管自转有否问题故障4:ＰＥT瓶壁厚不均原因:1、拉伸杆位置不在胚管中心2、吹气孔不对称,孔径不一３、拉伸倍率过低或吹胀比例太小4、胚管在加热炉中不自转5、胚管壁厚不均或注射密度不均ﻫ排除方法:1、调整拉伸杆位置2、调整吹气孔位置及孔径３、加大拉伸倍率或吹胀比例4、检查自转装置5、改善胚管品质故障５:瓶上部太厚ﻫ原因:1、上部温度过低2、模具排气孔位置距上部太远3、拉伸倍率过低4、瓶上部吹胀比过低5、拉伸杆速度太慢ﻫ排除方法: 1、上部加温2、调整排气孔位置3、加大拉伸倍率4。
改变瓶形状 5.调整拉伸杆速度ﻫ故障6:瓶底太薄原因:1、开始吹气时间过早２、底部温度过高３、胚管底部太薄排除方法: 1、延迟开始吹气时间2、降低底部温度3、增加胚管底部厚度ﻫ故障７:瓶合模线明显ﻫ原因:１、合模压力不够２、封口时间过早3、模具问题4、胚管牙口尺寸与模具配合不符排除方法: 1、加大合模压力,调整合模撑杆角度(<５度)2、后移合模行程开关位置3、修理模具或检查模具装配位置,如导柱有否松脱,或模具就是否未压紧4、维修模具牙口配合位ﻫ故障8:瓶底部或瓶颈卷起、积料原因: 1、延时吹气时间太长2、一个卷,一个良好３、积料处温度太低4、动作用气压不稳定,影响拉伸杆下降速度ﻫ排除方法: 1、缩短延时吹气时间或减低拉伸杆下降速度2、调低卷瓶一边得气量3、增加胚管该处得加热温度４、加设储气罐于动作气源,或缩短供气管路故障9:瓶底拉伸穿孔原因:1、温度未够,未渗透2、延时拉伸时间太长３、拉伸比太大4、胚管底部太薄5、拉伸杆头太尖ﻫ排除方法: 1、加温2、缩短延时拉伸时间3、减少拉伸比4、改善胚管底部设计5、修圆拉伸杆头ﻫ故障10:瓶底爆破原因:1、延时吹气时间太短2、延时开模时间太短３、温度太高4、排气阀不工作ﻫ排除方法: 1、加长延时吹气时间或增加拉伸杆下降速度2、加长延时开模时间3、降温4、用汽油清洗排气阀ﻫ故障11:瓶底不饱满原因:1、瓶底温度太高2、模具瓶底处排气孔不足或不均匀３、拉伸杆未到底部4、拉伸杆头设计不符合胚管底部形状５、吹气压力不足6、吹气阀流量不足7、瓶底曲线设计不佳ﻫ排除方法: 1、降低加热区底部温度或用湿布降低胚管底部温度2、增加排气孔数量并使其分布均匀3、调整拉伸杆到瓶底4、更换拉伸杆头５、加大吹气压力6、用汽油清洗吹气阀7、增加瓶底曲线流线型设计ﻫ故障12: ﻫ原因:1、若相对于胚管牙部在某一特定方位则为胚管厚薄不均得原因 2、若相对模具合模线在某一特定方位则为模具排气问题 3、胚管加热不均匀4、模具底部设计不佳ﻫ排除方法: 1、改善胚管厚薄设计 2、改善模具底部排气孔 3、改善加热条件 4、改善底部设计ﻫ故障１3:吹瓶机无电源指示ﻫ原因:1、插座无电 2、保险管坏3、线头脱落４、安全紧急掣未开启５、电源开关就是否打开置于ON处６、指示灯损坏 7、加热炉内控制插座得小型断路器就是否合上ﻫ排除方法: 1、检查插座有无电,漏电开关就是否跳闸2、检查线路有否短路,然后更换保险管 3、接好接头 4、打开紧急安全掣 5、电源开关打在ＯN处 6、更换指示灯７、合上断路器ﻫ故障1４:无封口及拉伸动作原因:1、合模行程不到位 2、合模行程开关坏 3、电线脱落4、延时拉伸时间继电器损坏 5、升降电磁阀与拉伸电磁阀损坏６、气缸进、排气节流阀堵塞或关死７、相应电磁阀故障 8、延时拉伸时间设定为“0”ﻫ排除方法:1、前移合模碰块 2、更换合模行程开关３、接好线头4、更换时间继电器 5、更换电磁阀6、检查孔位,确保畅通 7、检查有关电磁阀 8、延时拉伸时间设定不可少于“0”故障15:圆盘不转ﻫ原因:１、保险丝断,圆盘不转 2、交流接触器、热继电器损坏3、电机缺相(嗡嗡响)排除方法: 1、用万用表阻挡(R×1)测量保险管电阻,若为0,说明良好;若为∞,说明已断。
包装饮用水吹瓶质量安全风险清单
包装饮用水吹瓶质量安全风险清单引言：随着人们对健康意识的提高，饮用水成为日常生活中不可或缺的部分。
而饮用水的包装形式之一——吹瓶，也因其方便携带、易于使用的特点成为广大消费者的首选。
然而，吹瓶作为容器，其质量安全问题也引起了人们的关注。
本文将从材料选择、生产工艺、包装过程、使用环境等方面，对吹瓶的质量安全风险进行清单化梳理，以期帮助消费者更全面地了解吹瓶的风险，并在购买和使用过程中有所警惕。
一、材料选择方面的风险：1. 低质量原材料：部分不良生产商为降低成本，使用劣质或次生料进行生产，这样做可能导致吹瓶质量不达标，存在安全隐患。
2. 添加剂问题：某些不负责任的生产商可能会在吹瓶制造过程中添加有害物质，如塑化剂、重金属等，对人体健康造成潜在威胁。
二、生产工艺方面的风险：1. 温度控制不当：吹瓶的生产过程需要进行高温加热，若温度控制不当，可能导致吹瓶变形、漏气等问题，影响使用安全。
2. 制造工艺不规范：一些小作坊式的生产商可能没有完善的质量控制体系，制造工艺不规范，可能导致吹瓶破损、泄漏等问题。
三、包装过程方面的风险：1. 污染问题：在吹瓶包装过程中，若生产商没有进行必要的清洁和消毒措施，可能导致吹瓶内部受到污染，对饮用水质量产生影响。
2. 包装密封问题：一些不良厂家可能在包装过程中没有严格控制吹瓶的密封性能，导致吹瓶内的饮用水与外界环境接触，影响水质安全。
四、使用环境方面的风险：1. 高温环境：吹瓶在高温环境下易变形，甚至可能释放出有害物质，因此在夏季或高温地区使用时需要格外注意。
2. 长时间存放：长时间存放的吹瓶可能会受到外界环境的影响，如阳光直射、高温等，造成吹瓶变形、老化，影响使用安全。
五、质量认证方面的风险：1. 伪造问题：一些不法商家可能会伪造吹瓶的质量认证标志，使消费者难以辨别吹瓶的质量是否达标。
2. 无认证问题：一些小作坊式的生产商可能没有进行质量认证，导致吹瓶质量无法得到保障。
六、产品维权方面的风险：1. 售后服务不到位：一些不良厂家可能在售后服务方面不负责任，消费者在遇到吹瓶质量问题时难以得到及时维权。
PET吹瓶机常见质量故障及解决方法
一）AA值过高1、原料性能有质量问题→原料进仓前检验原料的质量。
2、干燥效果不良→检查干燥机运行情况（如：露点、干燥温度/时间）。
3、炮筒加热温度太高→在保证质量前提下尽量将温度降低。
4、螺杆背压太高→在质量前提下将背压设为（400～600Psi)。
5、周期时间太长→优化周期时间（避免原料在螺杆停留时间过长）。
（二）瓶胚发黄1、干燥时间过长/温度太高→把已过度干燥的原料放出，重新抽料干燥。
2、炮筒温度过高→将温度降低（一般在瓶胚不产生白雾温度提升2～5℃）为正常温度。
3、模具温度过高→将温度降至合适温度（275～280℃）。
4、原料在螺杆停留时间过长→将炮筒高温的原料空注出来。
（三）壁厚变化率过大1、螺杆温度过高→适当调低螺杆温度。
2、螺杆背压过大→将螺杆背压调至合当压力。
3、注射速度太快→适当调低注射速度（一般注射时3.5～4S)。
4、模冷却水温太高→检查冷却循环水温度（9～11℃±2℃）。
5、冷却时间太短→加长冷却时间（一般设为3～4S）。
（四）表面擦痕（胚身/螺纹）1、模具有粘料→清理模具。
2、模具损坏→更换损坏部件或修复。
3、取出板吸筒损坏→更换损坏吸筒或修复。
4、模唇顶出位置/压力过大→将顶出位置/压力调至合适状态。
5、取出板位置不当→检查取出板吸筒与模唇距离位置（一般设为：22mm）。
（五）IV降过大1、原料存放时间过长→原料做到先进先出方法使用。
2、干燥效果不良→检查干燥机是否正常，保养干燥机，检查干燥珠使用时间（一般2～3年更换）。
3、炮筒加热温度过高→在保证质量前提下尽量将温度降低。
4、螺杆背压过大→在质量前提下将背压，一般设为：400～600Psi。
5、模具加热温度过高→降低温具加热温度，一般设为：280～285℃。
6、瓶胚存放时间过长或仓库境温度、湿度过高→检查仓库的湿/温度（一般为：70%/28以下），做好先进先出的库存方法。
7、原料本身性能有质量问题→通知供应商处理。
吹瓶异常现象解决方法
制品异常现象及处理方法
1.瓶身周围厚薄不均匀
（1）、瓶坯偏心度太大，最好选用偏心不超过0.20毫米的瓶坯。
（2）、拉伸杆头没有调到模具底部中心，调整拉伸杆位置。
2.瓶底不平或瓶子外形棱角模糊不清
（1）、吹气压力不足，调高空压机压力。
（2）、吹气时间太短，调长吹气时间。
3.瓶底不中心或瓶底过薄
（1）、拉伸时间过短造成拉伸杆未到模具底部就开始吹气，形成瓶底不中心，应调长拉─吹时间。
（2）、瓶底过薄是由于加热箱下层温度过高，处理方法一可降低下层温度，二可上升中层或上层温度。
4.瓶子内出现微小水点或黑色点
（1）、气源内含水量太多，可检查空压机滤水是否彻底或主机内滤水器是否损坏。
（2）、拉伸杆有油污，擦拭拉伸杆或更换拉伸气缸内的密封件。
5.瓶身表面有明显的沙粒
（1）、检查吹瓶模具型腔，清理杂质。
( 2 )、检查瓶坯表面。
（3）、加热箱孔内有杂质，预热时粘到瓶坯上，清理孔内杂质。
（4）、瓶坯本身原料质量太次。
6.瓶身破碎，在吹制时有很大响声
（1）、检查瓶坯是否已完全加热好呈弹性状。
（2）、由于拉伸杆未完全拉伸到瓶底，应调长拉─吹时间。
PET瓶注拉吹瓶成型缺陷和排除办法
３．加强倒索
４．清理螺杆咀
５．增加保压
瓶胚脱膜后弯曲
１．浇口孔偏心
２．冷却不均匀
１．修正模具 ２．降低保压
３．增加注速 ４．延长冷却
５．清理水道 ６．加大冷却水压水量
瓶胚加温后弯曲
１.瓶胚偏心
２.调温孔或调温座偏心
３.瓶胚密度不一
１．修正模具
２．修正调温定位部件
３．降低调温度，特别是弯曲部位调温温度
１．吹入不洁空气
２．空气湿度大
１．设置空气过滤装置
２．降低吹入空气湿度
瓶子太软
１．设计不良２．加工温太高
１．改进设计
２．尽量在低温下注胚和吹瓶成型
吹瓶后有焦臭味
１．加温太高
２．压缩空气不良
３．使用劣质原料
１．降低吹瓶温度
２．整理空压机和过滤器
３．使用正规材料
瓶子装水后一段时间水变味
１．瓶子乙醛含量过高
２．浇口倒扣
３．浇口区太热
１．修正模具 ２．修正浇口３．延长冷却时间４、增加注速或注射时间 ５．加强浇口隔热
瓶胚口未满注或有溶接纹
１．排气不良
２．注射偏心
１．加大排气槽２．清洗唇模
３．减低注速 ４．修正模具底模浇口孔
pp>瓶胚边厚边溥
１．模具制造不良
２．浇口孔偏位
３．注射压力过高
４．型芯移位
１．修正模具
PET瓶注拉吹瓶成型缺陷和排除办法
缺陷
原因
排除方法
pp>瓶胚底部发白
１.热流道温度不足
２．料温不足
１．加强隔热措施２．调高该处热咀温度３．适当提高料温４．加快注速５．降低保压６．减慢冷却水流速
吹瓶过程常见缺陷
因素：
1、炉子冷却水的温度太高。 2、炉子冷却水的流量不够。 3、炉子冷却板的位置不正确。 4、炉子通风不好。 5、炉子灯管架高低调整不好。 6、一区温度太高。
颈部弯曲（歪脖子）
• 症状：
通常是颈部倾斜，向一边弯曲。瓶口螺 纹下的凸环变形，与瓶体中心不垂直。 这种瓶严重影响灌装和封盖。
• 解决方法:
• 解决方法：
1、高压供气给慢些，调节高压吹瓶时 间，即减少高压吹时间，但这会降低模 具的有效冷却时间。 2、沿合模线再钻几个通风孔（孔径： 0.5—0.7mm)。 3、检查测试模具补偿气大小和是否有 泄漏，必要时更换。 4、调整模具合模间隙（间隙在：0.1— 0.2mm)。在合模稍易的情况下，尽量 减小合模间隙。 5、检查模具的合模定位短销和衬套的 磨损。
因素：
1、预吹压力太大。 2、延伸太慢。
3、预吹进气太早。
底部破损
• 症状：
底部积料过厚处常有一小段细微裂痕， 而且总是经过浇点或与浇点临近。
• 解决方法：
1、检查拉伸杆与模底的间隙（间隙是： 所使用瓶胚底厚的2/3） 2、检查延伸缓冲。 3、升高底部所在区的加热百分比，增 加所在区的灯管数量（瓶胚底部温度偏 低，在拉伸时，拉伸杆顶着它朝底部运 行，底部就形成裂纹。但底部温度不能 太高，太高则凸底）。
因素：
1、都与胚从锥段较细一端过于容易的 拉伸有关，严重时拉伸会从凸环下方的 平行段开始拉伸，瓶胚在拉伸时，随着 拉伸杆向下而逐渐变冷，而次处的物料 很薄，也就冷得很快。在吹瓶过程中自 然皱折就产生了。
瓶颈积料（俗称‘花脖’）
• 症状：
瓶颈积料常见于凸环下方5—8mm处有 像波浪形的条纹，而且凸环呈不规则状 或椭圆状。
因素;
吹瓶常见问题--分析.doc
拉吹工艺参数对产品影响工艺名称变化规律瓶坯加热后温度温度高瓶子会产生高温结晶，颜色为乳白色发白温度低瓶子会产生拉伸过度性结晶，颜色为雾状发白底部加热温度温度高瓶子底厚度薄会外凸，应力试验时间会较短温度低瓶子底厚度大会产生裂底瓶颈部加热温度温度高瓶子颈部厚度薄，底部重量大，螺纹口容易膨胀温度低瓶子颈部容易产生积料灯架高度高度高瓶子颈部容易产生积料高度低瓶子颈部厚度薄，螺纹口容易膨胀预吹位置（相对拉靠前瓶子底薄，瓶脚厚度薄，严重会雾状发白，底部重量轻升）靠后瓶子底厚，瓶脚厚度厚，底部料吹不开预吹压力调大瓶子底薄，瓶脚厚度薄，严重会雾状发白甚至吹爆，底部重量轻调小瓶子底厚，瓶脚厚度厚，底部料吹不开预吹流量调大瓶子底薄，瓶脚厚度薄，严重会雾状发白，底部重量轻调小瓶子底厚，瓶脚厚度厚，底部料吹不开排气位置靠前瓶子容量小靠后瓶子容量大底模冷却水温度高于 12℃瓶底部会冷却不良，严重外凸，应力试验时间较短过低冷冻水机会结冰并低温保护停机模身水温度调高瓶子容量小调低瓶子容量大瓶坯加热前温度温度高加热功率小，速度快，容易螺纹口膨胀（环境温度）温度低加热功率大，速度慢，容易出现底部裂纹及开裂吹瓶常见质量问题及产生原因和解决方法吹瓶的质量问题较多，由于产品的不断变化，质量问题也不断产生，但在吹瓶生产中经常出现几种典型的质量问题瓶。
下面便对吹瓶常见缺陷及产生原因和解决方法例表如下：类型参考图型缺陷描述可能原因解决方法Gate 周围太厚且看 1. 瓶坯底部温 1. 升温处不到图示那道度低的环. 2. 瓶坯底部温问度太低 , 拉杆调题整不当 , 拉杆下2. gate 周围太行程缓冲器挡 2. 做相应的调整 .薄铁松动 .类型参考图型缺陷描述可能原因解决方法瓶坯本身Gategate 处过3. 底部中心烧. 3. 降温处有高度近视 3. 坯底区温4．降低坯底区温度的的“眼镜”度偏高 . 5．检查底模冷却问圈 4. 坯底区温题4. gate 处度高或底摸向外凸冷却不良 .个底角都薄预吹气压偏 1. 降低预吹气压或流量底且中心也薄高 2. 增大凸轮角度或 3 个底角预吹凸轮位3．检查拉伸杆或吹嘴角置太靠前薄且 gate 不预吹气压薄在中心处或气流偏大拉升杆弯曲或吹嘴气偏1．在标签到1．瓶坯身区1．提高 3，4 区温度pintch 部位温度太低白2．提高 4，5 区温度2．在 pintch 2．4，5 区温 3. 提高瓶坯底区温度下部度低3．在底角部3．瓶坯底区雾温度太低1. 炸裂的瓶 1. 瓶坯本身 1. 调整灯架高度瓶坯号相同的原因 2. 调整吹嘴高度3. 降低 1,2 区温度 , 提高口 2. 瓶子模具 2. 吹嘴下压oven 风量号相同力量太大炸3. 模具号不 3. 瓶口加热裂固定温度偏高1. 所有容积 1. 预吹气压 1. 升高预吹气压 , 调整预吹容都偏小低预吹时间凸轮短 2. 调整单向阀检查模身冷却积 2. 单个瓶子容积偏小 2. 单向阀流小量小或模身冷却不良类型参考图型缺陷描述可能的原因解决方法1. 在支撑环 1. 预吹压力 1. 降低预吹压力。
吹塑机吹瓶常见问题解析
吹塑机日常使用中经常会出现吹瓶变形的情况，下边简单介绍下几种不同情况的处理方法：
瓶颈下有皱折的时候，一般是因为瓶颈处的瓶坯冷却不好，或预吹太晚，或预吹压力太低的缘故。
瓶底发白的时候，一般是因为过分拉伸，或瓶坯太冷，或预吹压力太高，或预吹太早。
上厚下薄的情况，一般是由于预吹太早，可以降低预吹压力，或减少气流量，或延迟预吹时间。
下厚上薄的情况，一般是由于预吹太迟，可以增加预吹压力，或增大气流量，或提前预吹时间。
瓶底里面有折皱的情况，一般是由于预吹太晚，或流量太小，或压力太低，或底部温度太高的缘故。
瓶底有放大镜现象的情况，一般是由于预吹太迟，或预吹压力太低，或瓶底料太多的缘故。
瓶子局部发白的情况，一般是由于过度拉伸，或发白处温度过低，或碰到拉伸杆，或预吹太早了的缘故。
整个瓶浑浊的情况，一般是由于冷却不够的缘故。
瓶底偏心的情况，与瓶坯温度、拉伸、预吹、高压吹等情况都是可能相关的。
吹瓶机常见故障及分析
吹瓶机常见故障及分析吹瓶机是一种常见的塑料瓶制造设备，用于生产各种类型和规格的塑料瓶。
然而，长时间的运行和频繁的使用可能会导致一些常见的故障。
以下是吹瓶机常见故障及其分析：1.吹瓶机温度控制不准确：温度控制不准确可能导致瓶体变形或熔化，影响生产质量。
故障原因可能是温度传感器失效、PID控制器故障、加热器故障等。
解决方法是更换传感器、维修或更换控制器、修理或更换加热器。
2.吹瓶机压力不稳定：压力不稳定可能导致瓶壁厚度不均匀或瓶体开裂。
故障原因可能是空压机故障、气缸密封件老化、油水分离器堵塞等。
解决方法是维修或更换空压机、更换气缸密封件、清洗油水分离器。
3.吹瓶机挤杆运行不正常：挤杆运行不正常可能导致瓶体内部气泡、材料堵塞等问题。
故障原因可能是传动皮带松动、润滑不良、电机故障等。
解决方法是调整传动皮带张力、润滑挤杆、维修或更换电机。
4.吹瓶机模具磨损：模具磨损可能导致产品尺寸不准确或瓶口变形。
故障原因可能是模具材料质量不合格、模具使用寿命超过预期等。
解决方法是更换模具、优化模具使用和维护。
5.吹瓶机冷却系统故障：冷却系统故障可能导致瓶体变形或开裂。
故障原因可能是冷却水管道堵塞、冷却水泵故障等。
解决方法是清洗冷却水管道、维修或更换冷却水泵。
6.吹瓶机气源故障：气源故障可能导致瓶体气泡或瓶封不完全。
故障原因可能是气源压力不足、气源管路堵塞、气源过滤器故障等。
解决方法是增加气源压力、清洗气源管路、维修或更换气源过滤器。
除了以上列举的故障，吹瓶机还可能遇到其他问题，如电路故障、控制面板故障等。
为了避免这些故障，可以进行定期的设备检查和维护，及时更换磨损的零部件，保持吹瓶机的正常运行和生产质量。
另外，培训操作员正确使用和维护设备也非常重要，以减少故障发生的可能性。
PET瓶注拉吹瓶成型缺陷和排除办法
２．空气湿度大
１．设置空气过滤装置
２．降低吹入空气湿度
瓶子太软
１．设计不良 ２．加工温太高
１．改进设计
２．尽量在低温下注胚和吹瓶成型
吹瓶后有焦臭味
１．加温太高
２．压缩空气不良
３．使用劣质原料
１．降低吹瓶温度
２．整理空压机和过滤器
３．使用正规材料
瓶子装水后一段时间水变味
１．瓶子乙醛含量过高
１保证干燥四小时以上２．升高料温３．提高螺杆转速４．检查是否干燥料温太小或注射量不相配，必须保证原料在１６５度干燥至水分含量少于０.０２%５．加强冷却，改薄壁厚
pp>瓶胚由透明变不透明
脱膜温度太高
１．加强冷却水２．延长冷却时间
３．改变注射时间
pp>瓶胚一侧有雾影
１．保压太高
２．底膜浇口孔偏心
１．减低压力
pp>吹瓶局部发白
瓶胚调温不足
增加pp>瓶胚温度及内外均匀性
瓶胚调温后发白
在发白段瓶胚调温太高
保证pp>瓶胚在80度至110度pp>吹瓶
pp>瓶子吹不胀
１.气压气量不足
２.瓶胚调温不足
３.瓶胚注塑缺陷
１.增加气压气量
２.提高胚温
２.用100度开水检查pp>瓶胚是否软化均匀
拉穿胚底
１.胚底温太高
２.胚身温太低
２．提高料温
３．调低压力
４．采用高强度高精度和型芯可调整结构的模具
瓶胚表面凹陷
１．料温太高
２．注速太短
３．保压太短
４．注射时间太短
５．冷却不足
１．降低料温
２．降低注速
３．增加保压
PET瓶注拉吹瓶成型缺陷和排除办法
１.胚底温太高
２.胚身温太低
３.塑料降解严重
１.调整胚温
２．拉查更换瓶胚及原料，加强干燥
瓶胚偏心
１.吹气太早2.风压太高
３．拉伸杆与瓶底不对中
４．瓶胚偏心严重
５．拉伸杆速度太慢
６．拉伸杆离底模大于１.５mm
７．瓶胚底温太高
１．调慢延时吹气时间
２．降低风压
３．修正安装状态
４．检查修正瓶坯情况
５．调整拉伸气缸压力
３．改变注射时间
pp>瓶胚一侧有雾影
１．保压太高
２．底膜浇口孔偏心
１．减低压力
２．修正模具
pp>瓶胚有银纹或发黄
塑料分解
１．降低干燥温度，延长干燥时间
２．调整注射速度
３．降低料温
４．降低热咀温度
pp>瓶胚有气泡
干燥不足
１．加强干燥２．增加料温３．降低螺杆转速
瓶胚内有不规则环槽
水汽冷凝在型芯型腔
１．加强车间干燥２．提高冷却水温
瓶胚密度不瓶胚调温不足增加瓶胚温度及内外均匀性瓶胚调温在发白段瓶胚后发白调温太高1
PET瓶注拉吹瓶成型缺陷和排除办法
缺陷
原因
排除方法
pp>瓶胚底部发白
１.热流道温度不足
２．料温不足
１．加强隔热措施２．调高该处热咀温度３．适当提高料温４．加快注速５．降低保压６．减慢冷却水流速
pp>瓶胚不透明
１．原料干燥不足
２．加强注胚前原料干燥
３．降低生产温度
瓶子内有麻点、白雾
１．吹入不洁空气
２．空气湿度大
１．设置空气过滤装置
２．降低吹入空气湿度
瓶子太软
１．设计不良２．加工温太高
吹瓶机常见故障及处理方法
吹瓶机常见故障及处理方法
随着可持续发展的概念越来越深入人心，吹瓶机的出现受到越来越多的消费者的关注。
吹瓶机在节能、环保、高效等方面都有明显的优点，它的质量直接决定着使用的效果。
但就像其他的设备一样，吹瓶机也会出现一些故障，下面就介绍常见的几种故障及处理方法。
1、制作过程缺氢现象:此类问题一般是因为设备使用中出现了氦气泄漏而引起，解决这种情况，首先应查明氦气泄漏的部位，找到泄漏处后应及时将氦气排出，然后用熔接器熔接氦气外部加压式接头，最后检查机器启动。
2、吹瓶机噪音过大:此类问题一般是因为设备使用中出现了各种零部件的磨损而引起，解决这种情况，应及时打开机器检查是否有部件磨损，如果有，应及时更换，然后进行调整，如果没有，可以更换润滑油，做到贴合紧凑，最后检查机器启动。
3、吹瓶机吹瓶质量较差:此类问题一般是因为机器调整不当而引起，解决这种情况，应根据需求，调整吹瓶机的参数，以确保瓶体符合要求，同时，还要根据生产过程中的实际情况，及时调整机器参数，以达到最佳的瓶形。
以上是吹瓶机常见的几种故障及处理方法，机器使用过程中如出现了以上情况，应及时处理，以免影响吹瓶机的使用效果。
吹瓶工艺问题及对策
故障1：PET瓶透明度不佳原因：1、加热温度过高2、加热时间过长3、压缩空气含有水份4、注塑胚管本身不透明5、胚管设计不适6、吹胀比例太小排除方法:1、降温2、缩短加热时间3、用干燥器除水4、改良胚管品质，选择用料及提高原料干燥度5、改善胚管尺寸设计6、缩小胚管直径故障2：PET瓶出现珍珠光泽泛白原因:1、加热温度过低2、胚管壁厚不均3、胚管厚度太厚，加温渗透不足排除方法:1、升温或放慢公转速度2、改善胚管品质3、减少胚管厚度，或尝试升高加热装置的外罩，以增加胚管表层温度散发故障3：PET瓶底水口位置偏移原因:1、开始吹气时间太早2、拉伸杆没下到底3、拉伸杆与瓶轴中心线偏移4、胚管壁厚不均匀或注射密度不均5、加热不均匀排除方法:1、延迟吹气时间或增加拉伸杆下降速度2、调整磁极开关的位置3、调整拉伸杆位置4、改善胚管品质5、改善加热条件，或检查胚管自转有否问题故障4：PET瓶壁厚不均原因：1、拉伸杆位置不在胚管中心2、吹气孔不对称，孔径不一3、拉伸倍率过低或吹胀比例太小4、胚管在加热炉中不自转5、胚管壁厚不均或注射密度不均排除方法：1、调整拉伸杆位置2、调整吹气孔位置及孔径3、加大拉伸倍率或吹胀比例4、检查自转装置5、改善胚管品质故障5：瓶上部太厚原因：1、上部温度过低2、模具排气孔位置距上部太远3、拉伸倍率过低4、瓶上部吹胀比过低5、拉伸杆速度太慢排除方法：1、上部加温2、调整排气孔位置3、加大拉伸倍率4．改变瓶形状5．调整拉伸杆速度故障6：瓶底太薄原因：1、开始吹气时间过早2、底部温度过高3、胚管底部太薄排除方法：1、延迟开始吹气时间2、降低底部温度3、增加胚管底部厚度故障7:瓶合模线明显原因：1、合模压力不够2、封口时间过早3、模具问题4、胚管牙口尺寸与模具配合不符排除方法: 1、加大合模压力，调整合模撑杆角度(<5度）2、后移合模行程开关位置3、修理模具或检查模具装配位置，如导柱有否松脱,或模具是否未压紧4、维修模具牙口配合位故障8:瓶底部或瓶颈卷起、积料原因：1、延时吹气时间太长2、一个卷,一个良好3、积料处温度太低4、动作用气压不稳定，影响拉伸杆下降速度排除方法：1、缩短延时吹气时间或减低拉伸杆下降速度2、调低卷瓶一边的气量3、增加胚管该处的加热温度4、加设储气罐于动作气源，或缩短供气管路故障9：瓶底拉伸穿孔原因：1、温度未够，未渗透2、延时拉伸时间太长3、拉伸比太大4、胚管底部太薄5、拉伸杆头太尖排除方法：1、加温2、缩短延时拉伸时间3、减少拉伸比4、改善胚管底部设计5、修圆拉伸杆头故障10：瓶底爆破原因：1、延时吹气时间太短2、延时开模时间太短3、温度太高4、排气阀不工作排除方法: 1、加长延时吹气时间或增加拉伸杆下降速度2、加长延时开模时间3、降温4、用汽油清洗排气阀故障11：瓶底不饱满原因：1、瓶底温度太高2、模具瓶底处排气孔不足或不均匀3、拉伸杆未到底部4、拉伸杆头设计不符合胚管底部形状5、吹气压力不足6、吹气阀流量不足7、瓶底曲线设计不佳排除方法: 1、降低加热区底部温度或用湿布降低胚管底部温度2、增加排气孔数量并使其分布均匀3、调整拉伸杆到瓶底4、更换拉伸杆头5、加大吹气压力6、用汽油清洗吹气阀7、增加瓶底曲线流线型设计故障12:1、若相对于胚管牙部在某一特定方位则为胚管厚薄不均的原因2、若相对模具合模线在某一特定方位则为模具排气问题3、胚管加热不均匀4、模具底部设计不佳排除方法: 1、改善胚管厚薄设计2、改善模具底部排气孔3、改善加热条件4、改善底部设计故障13:吹瓶机无电源指示原因:1、插座无电2、保险管坏3、线头脱落4、安全紧急掣未开启5、电源开关是否打开置于ON处6、指示灯损坏7、加热炉内控制插座的小型断路器是否合上排除方法：1、检查插座有无电，漏电开关是否跳闸2、检查线路有否短路，然后更换保险管3、接好接头4、打开紧急安全掣5、电源开关打在ON处6、更换指示灯7、合上断路器故障14：无封口及拉伸动作原因：1、合模行程不到位2、合模行程开关坏3、电线脱落4、延时拉伸时间继电器损坏5、升降电磁阀和拉伸电磁阀损坏6、气缸进、排气节流阀堵塞或关死7、相应电磁阀故障8、延时拉伸时间设定为“0”排除方法：1、前移合模碰块2、更换合模行程开关3、接好线头4、更换时间继电器5、更换电磁阀6、检查孔位，确保畅通7、检查有关电磁阀8、延时拉伸时间设定不可少于“0" 故障15：圆盘不转原因：1、保险丝断,圆盘不转2、交流接触器、热继电器损坏3、电机缺相（嗡嗡响）排除方法: 1、用万用表阻挡(R×1）测量保险管电阻,若为0，说明良好;若为∞,说明已断. 2、用万用表ACV250档测交流接触线圈两端的电压,若为0，再测交流接触器线圈上端与热继电器（96)之间的电压，若为220V,则说明热继电器损坏或过载3、接驳相线故障16：警报响原因：主电机电流过大，热继电器过载电流保护断电排除方法: 检查电机故障或调整热继电器过载电流量故障17:空气开关调闸原因：1、火线及调压电路短路2、电机烧坏排除方法：1、若合上开关就跳闸,先断开加热用空气开关,再合，若再跳,则说明主线路有短路接地，一个一个地合上空气开关,当合上某个时跳,则说明这个空气开关的某个调压电路有问题，再一个个检查2、若启动电机就跳闸,则说明电机支路有问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 4、瓶子厚度不均匀
故障8：瓶合模线明显
• 原因：
• 1、模具间隙过大
• 排除方法:
• 1、调整合模间隙热模 0.15mm-0.2mm、冷漠 0.2mm-0.3mm • 2、清理或者更换 • 3、增大模托和模具之间 压力 • 4、更换压力垫 • 5、清理或更换补偿电磁 阀
• 2、模具中心椎体油污堆 积过多 • 3、模托和模具之间压力 不够 • 4、压力垫漏气 • 5、补偿电磁阀故障
• 排除方法:
• 1、降低油温 • 2、调整和膜间隙 • 3、调整灯管功率
故障12：瓶子顶压不够
• 原因：
• • • • 1、模具温度过低 2、瓶胚温度过低 3、保压时间不足 4、料的分布不对
• 排除方法:
• • • • 1、升高油温 2、提高瓶胚温度 3、延长保压时间 4、改变灯管功率
• 5、拉伸太慢
故障4：偏心
• 原因：
• 1、拉伸杆与模具不对中 • 2、拉伸杆弯曲
• 排除方法:
• 1、调整拉伸杆与模具 对中 • 2、更换拉伸杆 • 3、减小预吹压力 • 吹进气太早
故障5：颈部弯曲（歪脖子）
• 原因： • 排除方法:
1、查看模具油管子是 否脱落、疏通公头 2、升高所在区温度 (升高所在区的加热百 分比或增加灯管数量） • 1、模具两边温度不一 • 致 • 2、瓶子颈部积料过厚， • 受到合模的碰模就会 发生瓶颈变歪
• 1、瓶胚回温4h以上， 增加烘炉温度 • 2、降低白化所在区的 温度或整体加热百分 比
• 2、白化部位拉伸过度 瓶子太薄
故障3：凸底（底部发蓝）
• 原因：
• • • • 1、预吹压力过大 2、欲吹角度过小 3、底部温度过高 4、拉伸杆与底模间隙 太大
• 排除方法:
• • • • 1、减小预吹压力 2、增加欲吹角度 3、降低底部温度 4、正确调整拉伸杆与 底模间隙（瓶胚厚度 的2/3） • 5、拉伸阻力太大（气 缸、电磁阀太脏，滑 块、导轨错位）
故障1：透明度不佳
• 原因：
• • • • 1、加热温度过高 2、加热时间过长 3、压缩空气含有水 4、注塑胚管本身不透 明
• 排除方法:
• • • • 1、降温 2、缩短加热时间 3、用干燥器除水 4、改良胚管品质，选 择用料及提高原料干 燥度
故障2： 白化
• 原因：
• 1、瓶胚过冷
• 排除方法:
故障10：爆瓶
• 原因：
• 1、拉伸杆与模底的间 隙不对 • 2、底部温度过低
• 排除方法:
• 1、间隙是：所使用瓶 胚底厚的2/3 • 2、升高底部所在区的 加热百分比，增加所 在区的灯管数量
故障11：肩部凹陷小坑
• 原因：
• 1、模具温度过高 • 2、（一般单模号）合 膜间隙过大 • 3、肩部料少
故障6：掉底
• 原因：
• 1、底模冷却水路不顺 畅
• 排除方法:
• 1、检查底模冷却水管 子是否掉落，疏通公 头
故障7：瓶颈积料（硬环）
• • • • 原因： 1、预吹压力太大 2、预吹进气时间太早 3、一区温度不够 • • • • 排除方法: 1、降低预吹压力 2、增大预吹角度 3、升高一区加热百分 比或增加其灯管数量 • 4、要跟据瓶子的实际 分区重量、薄厚来调 节各区温度，使瓶颈 物料变少
故障9：瓶口膨胀（螺纹膨胀)
• 原因：
• 1、烘炉瓶口冷却水的 温度太高、流量不够 • 2、烘炉瓶口冷却板的 位置不正确 • 3、炉子通风不好 • 4、一区温度太高。
• 排除方法:
• 1、检查炉子冷却水的 温度、流量 • 2、调整冷却板的位置， 使之能够对瓶口的螺 纹区加以保护 • 3、可加大炉子吹风和 抽风，降低环境温度 • 4、降低一区加热百分 比或减少灯管数量。
