芯片制程表
图解芯片制作工艺流程图ppt课件
.
17
• 光刻：由此进入50-200纳米尺寸的晶体管级别。一块晶圆
上可以切割出数百个处理器，不过从这里开始把视野缩小
到其中一个上，展示如何制作晶体管等部件。晶体管相当
于开关，控制着电流的方向。现在的晶体管已经如此之小，
一个针头上就能放下大约3000万个。
.
18
• 溶解光刻胶：光刻过程中曝光在紫外线下的光刻 胶被溶解掉，清除后留下的图案和掩模上的一致。
.
12
•芯 片 加 工 无 尘 车 间
.
13
.
14
• 光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过 程中浇上去的光刻胶液体，类似制作传统胶片的那种。晶 圆旋转可以让光刻胶铺的非常薄、非常平。
.
15
.
16
• 光刻：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得 可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。 掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上， 就会形成微处理器的每一层电路图案。一般来说，在晶圆上得到的电 路图案是掩模上图案的四分之一。
.
1
.
2
INTEL 图解芯片制作工艺流程
共九个步骤
.
3
.
4
• 沙子：硅是地壳内第二丰富的元素，而脱氧后的沙子(尤 其是石英)最多包含25％的硅元素，以二氧化硅(SiO2)的 形式存在，这也是半导体制造产业的基础。
.
5
.
6
• 硅熔炼：12 英寸/300毫米 晶圆级，下同。 通过多步净化 得到可用于半 导体制造质量 的硅，学名电 子级硅(EGS)， 平均每一百万 个硅原子中最 多只有一个杂 质原子。此图 展示了是如何 通过硅净化熔 炼得到大晶体 的，最后得到 的就是硅锭 (Ingot)。
芯片工艺流程标准图
芯片工艺流程标准图芯片工艺流程标准图是指根据芯片生产的工艺要求，将整个制造过程分解为多个步骤，并将其按照特定的顺序排列在一张图中。
以下是一个常见的芯片工艺流程标准图的示例，包含了主要的工艺步骤和顺序。
1. 设计阶段：- 设计及验证芯片的功能、电路结构和布局。
- 通过电子设计自动化（EDA）工具完成电路布图设计和验证。
- 生成对应的掩膜图形，并验证其准确性。
2. 晶圆制备：- 购买或制造晶圆（通常为硅基材料）。
- 清洗晶圆以去除表面污染物。
- 进行化学气相沉积（CVD）或物理气相沉积（PVD）来形成用于制造芯片的薄膜层。
- 使用光刻技术将掩膜图形转移到薄膜层上。
3. 掺杂：- 使用离子注入或扩散将特定元素（如硼、磷或氮）掺入芯片的特定区域，以改变其电学特性。
- 进行退火处理来激活掺杂的材料。
4. 晶圆制作：- 制造晶体管的导电通道。
- 使用光刻技术将掩膜图形转移到芯片表面。
- 使用刻蚀工艺来去除暴露的材料，以形成导电通道及其他结构。
5. 金属化：- 使用物理气相沉积或化学气相沉积来形成金属薄膜层，以连接导电通道和其他电路元件。
- 使用光刻和刻蚀来定义金属薄膜层的形状和位置。
6. 封装：- 将芯片放置在封装基板上，并使用导热胶或焊接将其固定在上面。
- 使用线束将芯片的电连接引出到封装基板的外部。
7. 测试：- 对封装好的芯片进行功能和性能测试。
- 检查芯片是否符合规格要求。
8. 成品：- 经过测试合格的芯片将被封装在塑料封装或其他封装材料中。
- 打标和包装芯片以便运输和销售。
这是一个简化的芯片工艺流程标准图，实际的芯片工艺流程通常更加复杂，并包含更多的工艺步骤和细节。
芯片工艺流程标准图的制定有助于确保工艺步骤的顺序和准确性，并提高芯片的制造质量和可靠性。

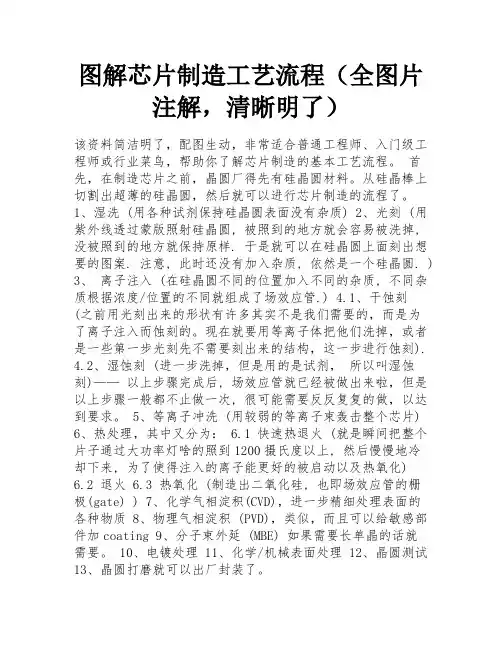

图解芯片制造工艺流程(全图片注解,清晰明了)
图解芯片制造工艺流程（全图片注解，清晰明了）该资料简洁明了，配图生动，非常适合普通工程师、入门级工程师或行业菜鸟，帮助你了解芯片制造的基本工艺流程。
首先，在制造芯片之前，晶圆厂得先有硅晶圆材料。
从硅晶棒上切割出超薄的硅晶圆，然后就可以进行芯片制造的流程了。
1、湿洗 (用各种试剂保持硅晶圆表面没有杂质)2、光刻 (用紫外线透过蒙版照射硅晶圆, 被照到的地方就会容易被洗掉, 没被照到的地方就保持原样. 于是就可以在硅晶圆上面刻出想要的图案. 注意, 此时还没有加入杂质, 依然是一个硅晶圆. )3、离子注入 (在硅晶圆不同的位置加入不同的杂质, 不同杂质根据浓度/位置的不同就组成了场效应管.) 4.1、干蚀刻(之前用光刻出来的形状有许多其实不是我们需要的，而是为了离子注入而蚀刻的。
现在就要用等离子体把他们洗掉，或者是一些第一步光刻先不需要刻出来的结构，这一步进行蚀刻).4.2、湿蚀刻 (进一步洗掉，但是用的是试剂，所以叫湿蚀刻)——以上步骤完成后, 场效应管就已经被做出来啦，但是以上步骤一般都不止做一次, 很可能需要反反复复的做，以达到要求。
5、等离子冲洗 (用较弱的等离子束轰击整个芯片) 6、热处理，其中又分为： 6.1 快速热退火 (就是瞬间把整个片子通过大功率灯啥的照到1200摄氏度以上, 然后慢慢地冷却下来, 为了使得注入的离子能更好的被启动以及热氧化)6.2 退火 6.3 热氧化 (制造出二氧化硅, 也即场效应管的栅极(gate) ) 7、化学气相淀积(CVD)，进一步精细处理表面的各种物质 8、物理气相淀积 (PVD)，类似，而且可以给敏感部件加coating 9、分子束外延 (MBE) 如果需要长单晶的话就需要。
10、电镀处理 11、化学/机械表面处理 12、晶圆测试13、晶圆打磨就可以出厂封装了。
版权:本素材由用户提供并上传，仅用于学习交流；如内容侵权，请举报或联系我们删除。
本网页已闲置超过10分钟，按键盘任意键或点击空白处，即可回到网页。

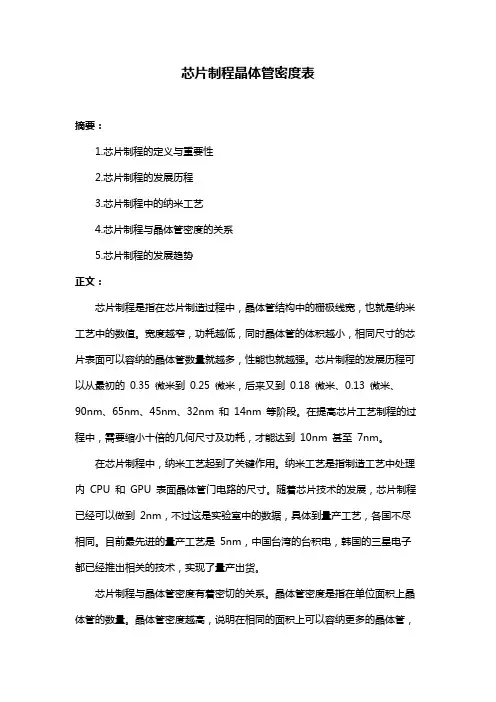

芯片制程晶体管密度表
芯片制程晶体管密度表
摘要：
1.芯片制程的定义与重要性
2.芯片制程的发展历程
3.芯片制程中的纳米工艺
4.芯片制程与晶体管密度的关系
5.芯片制程的发展趋势
正文：
芯片制程是指在芯片制造过程中，晶体管结构中的栅极线宽，也就是纳米工艺中的数值。
宽度越窄，功耗越低，同时晶体管的体积越小，相同尺寸的芯片表面可以容纳的晶体管数量就越多，性能也就越强。
芯片制程的发展历程可以从最初的0.35 微米到0.25 微米，后来又到0.18 微米、0.13 微米、90nm、65nm、45nm、32nm 和14nm 等阶段。
在提高芯片工艺制程的过程中，需要缩小十倍的几何尺寸及功耗，才能达到10nm 甚至7nm。
在芯片制程中，纳米工艺起到了关键作用。
纳米工艺是指制造工艺中处理内CPU 和GPU 表面晶体管门电路的尺寸。
随着芯片技术的发展，芯片制程已经可以做到2nm，不过这是实验室中的数据，具体到量产工艺，各国不尽相同。
目前最先进的量产工艺是5nm，中国台湾的台积电，韩国的三星电子都已经推出相关的技术，实现了量产出货。
芯片制程与晶体管密度有着密切的关系。
晶体管密度是指在单位面积上晶体管的数量。
晶体管密度越高，说明在相同的面积上可以容纳更多的晶体管，
芯片的性能也就越强。
而芯片制程的提升可以使得晶体管的体积变小，相同面积上可以容纳更多的晶体管，从而提高晶体管密度。
总的来说，芯片制程的发展趋势是向着更小的纳米工艺发展，实现更高的晶体管密度和更强的性能。

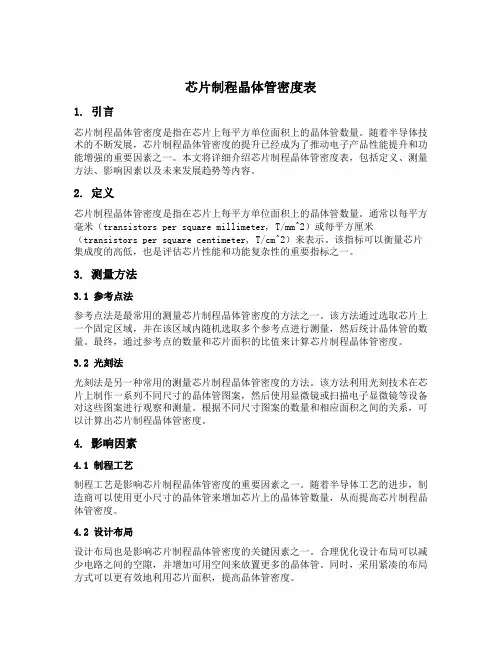

芯片制程晶体管密度表
芯片制程晶体管密度表1. 引言芯片制程晶体管密度是指在芯片上每平方单位面积上的晶体管数量。
随着半导体技术的不断发展，芯片制程晶体管密度的提升已经成为了推动电子产品性能提升和功能增强的重要因素之一。
本文将详细介绍芯片制程晶体管密度表，包括定义、测量方法、影响因素以及未来发展趋势等内容。
2. 定义芯片制程晶体管密度是指在芯片上每平方单位面积上的晶体管数量。
通常以每平方毫米（transistors per square millimeter, T/mm^2）或每平方厘米（transistors per square centimeter, T/cm^2）来表示。
该指标可以衡量芯片集成度的高低，也是评估芯片性能和功能复杂性的重要指标之一。
3. 测量方法3.1 参考点法参考点法是最常用的测量芯片制程晶体管密度的方法之一。
该方法通过选取芯片上一个固定区域，并在该区域内随机选取多个参考点进行测量，然后统计晶体管的数量。
最终，通过参考点的数量和芯片面积的比值来计算芯片制程晶体管密度。
3.2 光刻法光刻法是另一种常用的测量芯片制程晶体管密度的方法。
该方法利用光刻技术在芯片上制作一系列不同尺寸的晶体管图案，然后使用显微镜或扫描电子显微镜等设备对这些图案进行观察和测量。
根据不同尺寸图案的数量和相应面积之间的关系，可以计算出芯片制程晶体管密度。
4. 影响因素4.1 制程工艺制程工艺是影响芯片制程晶体管密度的重要因素之一。
随着半导体工艺的进步，制造商可以使用更小尺寸的晶体管来增加芯片上的晶体管数量，从而提高芯片制程晶体管密度。
4.2 设计布局设计布局也是影响芯片制程晶体管密度的关键因素之一。
合理优化设计布局可以减少电路之间的空隙，并增加可用空间来放置更多的晶体管。
同时，采用紧凑的布局方式可以更有效地利用芯片面积，提高晶体管密度。
4.3 材料选择材料的选择也会对芯片制程晶体管密度产生影响。
一些新型材料具有更好的电子迁移率和较小的晶体管尺寸，可以实现更高的晶体管密度。
芯片切割工艺制程
Page(10) of (20)
晶圆切割流程示意
绷片
切割
拣片
UV照射
Page(11) of (20)
什 么 是 切 割？
晶圆切割（Die saw)，有时也叫“划 片”(Dicing)。一个晶圆上做出来的 独立的IC有几百个到几千个甚至上万 个，切割的目的是将整个晶圆上每一 个独立的IC通过高速旋转的金刚石刀 片切割开来，为后面的工序做准备。
绷片的重要性
飞片是非常危险的， 第一是会造成成品 率的下降，第二是 飞出来的硅片可能 会造成临近硅片的 物理损伤。这就是 为什么刀片需要这 么高的转速的一个 原因。
半自动绷片机
Page(15) of (20)
切割机 A-WD-200T
特点：
High Throughput High Cutting Quality High Reliability Easy Operation
Page(13) of (20)
绷片的重要性
在切割的过程中，刀片的转速往往 达到几万转/分钟，而切割道的宽 度往往只有几十到一百微米，所以 对于设备的要求也是很高的。如果 前面绷膜的时候晶圆粘贴不牢靠或 者有气泡存在，切割开来的硅片 （Die）就会从蓝膜上飞出来，称 作飞片。
Page(14) of (20)
Page(20) of (20)
拣片（CHIP SORTING）
这是一台全自动的芯片挑选机。 其主要功能就是将好的芯片从 切割好的的膜上拣出来放到 Tray盘中。
简单来说，就是用顶针在蓝膜 下将CHIP 顶起来，上面用真 空吸嘴将CHIP一个个地吸起， 然后放入Tray盘中。
CHIP
COLLET
但下一步工序中要把切割好的IC挑选出来放到特 定的容器——Tray盘中。那就要求膜的粘性不能 太大，否则会给挑选增加难度。
认识ARM 28NM、40NM、55NM不同CPU制程工艺
28NM、40NM、55NM，从制程谈ARM国字派兵团在硬件领域，“制程”一直以来都是非常敏感的名词，它可能是除去设计以外最重要的因，因此处理器制程技术的每一次更新都会引起大家关注。
现在制程竞争也早已延续到ARM处理器阵营。
如ARM处理器的制程仅仅三四年的时间，芯片间的工艺从55nm到40nm再到28nm，经历让人“心惊肉跳”的三级跳过程。
不过在这个进化过程中，大家往往更多只是认识高通、NVIDIA、三星这样的大佬级人物——这些公司的新一代产品都已经纷纷步入新潮的28nm时代。
其实在这背后有着不少的国内ARM处理器厂商对ARM制程进程起到推波助澜的作用。
只不过无论硬件怎样改变，制造技术怎么升级，国产ARM厂商都要考虑到成本因素和制程技术的成熟程度，这也更得我们更容易从制程技术的层面看清国产ARM阵营的流派。
因此今天，我们将介绍28nm、40nm、55nm这三种nm级制程工艺，以平板电脑芯片方案为例，让大家从中了解当前国字派ARM阵营发展的基本情况。
一、新潮派：28nm制程制程工艺就是通常我们所说的CPU的“制作工艺”，如28nm、40nm就是我们常听到的CPU制作工艺。
我们这样理解，修自行车和修手表是两种对工作精度要求不同的事情，你可以认为修自行车是粗活，而修手表是精细活。
而CPU工艺制程同理，我们可将CPU看成一块电路板，晶体管就如同电路板上“焊”的组件，而处理器厂商就是要将这些“组件”按照他们的设计思路挨个排列。
我们都知道CPU的核心面积比指甲还小，要在面积有限的情况下，容纳更多的“组件”，这工作得有多精细呀，所以就有了CPU工艺制程的说法。
目前ARM处理器领域，最新的技术是28nm工艺制程，它能将晶体管“制”得更细，自然而然就能在有限的核心面积上集成更多的晶体管，从而达到性能更强、功能更强的目的。
不过，相对于X86 CPU领域，ARM处理器方面的制程要相对混乱一些。
除了三星产品直接采用自家的28nm生产线生产Exynos 5处理器外，其它品牌的28nm ARM处理器生产都是采用代工模式——包工头就是大名鼎鼎的台积电。
芯片制作流程图
芯片制作全过程芯片的制造过程可概分为晶圆处理工序（Wafer Fabrication）、晶圆针测工序（Wafer Probe）、构装工序（Packaging）、测试工序（Initial Test and Final Test）等几个步骤。
其中晶圆处理工序和晶圆针测工序为前段（Front End）工序，而构装工序、测试工序为后段（Back End）工序。
1、晶圆处理工序：本工序的主要工作是在晶圆上制作电路及电子元件（如晶体管、电容、逻辑开关等），其处理程序通常与产品种类和所使用的技术有关，但一般基本步骤是先将晶圆适当清洗，再在其表面进行氧化及化学气相沉积，然后进行涂膜、曝光、显影、蚀刻、离子植入、金属溅镀等反复步骤，最终在晶圆上完成数层电路及元件加工与制作。
2、晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒，一般情况下，为便于测试，提高效率，同一片晶圆上制作同一品种、规格的产品；但也可根据需要制作几种不同品种、规格的产品。
在用针测（Probe）仪对每个晶粒检测其电气特性，并将不合格的晶粒标上记号后，将晶圆切开，分割成一颗颗单独的晶粒，再按其电气特性分类，装入不同的托盘中，不合格的晶粒则舍弃。
3、构装工序：就是将单个的晶粒固定在塑胶或瓷制的芯片基座上，并把晶粒上蚀刻出的一些引接线端与基座底部伸出的插脚连接，以作为与外界电路板连接之用，最后盖上塑胶盖板，用胶水封死。
其目的是用以保护晶粒避免受到机械刮伤或高温破坏。
到此才算制成了一块集成电路芯片（即我们在电脑里可以看到的那些黑色或褐色，两边或四边带有许多插脚或引线的矩形小块）。
4、测试工序：芯片制造的最后一道工序为测试，其又可分为一般测试和特殊测试，前者是将封装后的芯片置于各种环境下测试其电气特性，如消耗功率、运行速度、耐压度等。
经测试后的芯片，依其电气特性划分为不同等级。
而特殊测试则是根据客户特殊需求的技术参数，从相近参数规格、品种中拿出部分芯片，做有针对性的专门测试，看是否能满足客户的特殊需求，以决定是否须为客户设计专用芯片。
芯片制程的主要工序
芯片制程的主要工序第一步晶圆加工所有半导体工艺都始于一粒沙子！因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂，一种二氧化硅含量高达95%的特殊材料，也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
第二步氧化氧化过程的作用是在晶圆表面形成保护膜。
它可以保护晶圆不受化学杂质影响、避免漏电流进入电路、预防离子植入过程中的扩散以及防止晶圆在刻蚀时滑脱。
第三步光刻光刻是通过光线将电路图案“印刷”到晶圆上，我们可以将其理解为在晶圆表面绘制半导体制造所需的平面图。
电路图案的精细度越高，成品芯片的集成度就越高，必须通过先进的光刻技术才能实现。
具体来说，光刻可分为涂覆光刻胶、曝光和显影三个步骤。
第四步刻蚀在晶圆上完成电路图的光刻后，就要用刻蚀工艺来去除任何多余的氧化膜且只留下半导体电路图。
要做到这一点需要利用液体、气体或等离子体来去除选定的多余部分。
第五步薄膜沉积为了创建芯片内部的微型器件，我们需要不断地沉积一层层的薄膜并通过刻蚀去除掉其中多余的部分，另外还要添加一些材料将不同的器件分离开来。
每个晶体管或存储单元就是通过上述过程一步步构建起来的。
我们这里所说的“薄膜”是指厚度小于1微米（μm，百万分之一米）、无法通过普通机械加工方法制造出来的“膜”。
将包含所需分子或原子单元的薄膜放到晶圆上的过程就是“沉积”。
第六步· 互连半导体的导电性处于导体与非导体（即绝缘体）之间，这种特性使我们能完全掌控电流。
通过基于晶圆的光刻、刻蚀和沉积工艺可以构建出晶体管等元件，但还需要将它们连接起来才能实现电力与信号的发送与接收。
第七步测试测试的主要目标是检验半导体芯片的质量是否达到一定标准，从而消除不良产品、并提高芯片的可靠性。
另外，经测试有缺陷的产品不会进入封装步骤，有助于节省成本和时间。
电子管芯分选(EDS) 就是一种针对晶圆的测试方法。
芯片前段制程流程.
•ITO .
6 deposition 7
•PR coating
8
•PhotoLithography
•ITO etch
9
•d Pad
•PR coating
11
•Pad
deposition
12
•PhotoLithography
13
5
Passivation
•SiO2
deposition . 14
P-N电极光刻
P-N metal photolithography
ITO蝕刻
ITO etching
氧化铟锡蒸鍍
ITO deposition
二氧化硅蒸鍍
SiO2 deposition
SiO2黃光蝕刻 sio2 photolithography
etching
打线测试 Bond test
抽点 sampling
1
Process 1:wafer process
上光刻胶 PR coating
黃光蝕刻
photolithography etching
乾蝕刻
ICP mesa
去光刻胶PR removing
爐管合金 metal alloy
剥离
Lift off
P-N电极蒸鍍 P-N metal deposition
2
P-N Junction Mesa Etch
p-GaN n-GaN Sapphire(400 μm) 1 2
•PR coating
3
•PhotoLithography
•Dry Etch
4 5
•PR Remove
PR Pad TCL SiO2
LED芯片全制程图解_pdf
設 備 ： MOCVD 攜帶氣體(Carrier Gas)：H2 清 管 路 或 反 應 腔 氣 體 (Purge Gas)： N2
-2-
原料： • 基 板 (Substrate)： GaAs,Sapphire,InP • 有 機 金 屬 氣 體 (MO)如 TMA, TMG, TMI • 其 它 反 應 氣 體 ： NH3 •氫化物(Hydride)如 PH3, AsH3 •摻質如 CP2Mg, DMZn, SiH4
LED 製程簡介
• 上 游 磊 晶 (EPI) •中游晶粒(Chip Process) • 下 游 封 裝 (Package)
-1-
LED 磊 晶 上 游
MOCVD(Metal Organic Chemical Vapor Deposition)亦 稱 MOVP磊晶上游 磊晶方式
-5-
-6-
封裝目的 •易搬運、持取使用 •環境抵抗：溫度、 •濕度及震動 •電性連結 •光學結合：發光角度 •熱傳導
封裝製程 •上銀膠→置晶粒→打線→灌樹脂→硬 烤成型
整理﹕晶片中心 2003.9.9
-7-
磊晶環境 • 高 溫 (750°C~1100°C) • 低 壓 (10~100 Torr)
磊 晶 (Epitaxy)： 於單晶基板上沿特定方向成長單晶晶体，並控制其厚度及摻質濃度。
基 板 (Substrate)： 支撐成長之單晶薄膜，厚度約 300~350 m。
摻質(Doping) ： 摻入 P 型(N 型)材料改變磊晶層中主要導電載子電洞(電子)濃度。
發光層(Active layer) ： 發光區，電子與電洞結合。
芯片制作的7个流程
芯片制作的7个流程芯片制作是一项复杂而精细的工艺过程，下面将从设计、掩模制作、晶圆制备、光刻、离子注入、扩散和封装等角度来介绍芯片制作的七个流程。
1.设计芯片制作的第一步是设计。
设计师根据芯片的功能和要求，使用专业的电子设计自动化工具（EDA）进行芯片的电路设计和布局设计。
这包括电路元件的选择和布置，信号的传输路径等。
设计完成后，会生成电路图和布局图，用于后续制作过程。
2.掩模制作在掩模制作阶段，设计好的电路图和布局图被转化成实际的物理掩模。
这一步通常由专门的掩模制作工厂完成。
首先，利用电子束曝光或光刻技术将电路图和布局图映射到光刻胶上，然后用化学方法将暴露部分的光刻胶去除，形成掩模。
这个掩模将被用于后续的光刻步骤。
3.晶圆制备晶圆是芯片制作的基础材料，通常采用硅晶圆。
晶圆制备的第一步是选择高纯度的硅单晶，然后利用高温化学气相沉积技术在硅单晶上沉积一层氧化硅，形成硅二氧化物层，以保护晶圆表面。
接下来，晶圆被切割成薄片，通常为0.2mm至1mm左右的厚度，以便后续的加工。
4.光刻光刻是芯片制作中的关键步骤，用于将掩模上的图案转移到晶圆表面。
首先，在晶圆表面涂覆一层光刻胶，然后将掩模对准晶圆，通过紫外线照射，使暴露的光刻胶发生化学反应。
接着，经过溶解或洗涤，将未暴露的光刻胶去除，只保留暴露部分。
这样，晶圆上就形成了掩模图案所对应的光刻胶图案。
5.离子注入离子注入是为了改变晶圆材料中的杂质浓度和电子性能。
在离子注入的过程中，加速器将离子加速到高速，然后通过电磁场将离子束精确地引导到晶圆的表面。
当离子束撞击晶圆时，会产生原子或离子的交换和碰撞，改变晶体材料的电子结构。
离子注入可以用于调整晶圆的导电性、抗辐射性等特性。
6.扩散扩散是将杂质通过热处理使其在晶圆中扩散的过程。
晶圆被放入高温炉中，杂质离子通过加热和扩散逐渐分布到晶圆内部形成特定的电子器件结构，如PN结、栅极等。
扩散的过程中需要控制温度、时间和浓度等参数，以确保扩散层的均匀性和稳定性。
芯片制程晶体管密度表
芯片制程晶体管密度表当前的电子设备越来越小、功能越来越强大，这得益于芯片制程技术的不断进步和晶体管的密度提高。
芯片制程晶体管密度表是一种衡量晶体管密度的工具，它记录了不同制程技术下晶体管的数量和密度，对于电子行业的发展起着重要的作用。
芯片制程晶体管密度表，简称晶体管密度表，是一种图表或者数据表格，用于记录不同制程技术下的晶体管数量与密度。
晶体管是一种用来放大和控制电信号的器件，它是组成芯片的基本元件之一。
在芯片制程技术的发展过程中，晶体管的密度不断提高，从而实现了芯片尺寸的缩小和功能的增强。
晶体管的密度指的是单位面积内的晶体管数量，也即每平方毫米（mm²）或每平方微米（μm²）内的晶体管数目。
晶体管的密度愈高，说明芯片的集成度愈高，性能也愈强大。
晶体管密度表通常以制程技术和晶体管密度为主要信息。
制程技术包括不同代数的CMOS（互补金属氧化物半导体）制程，如0.18um、0.13um、90nm、65nm、45nm、32nm等。
晶体管密度通常以每平方毫米或每平方微米内的晶体管数量表示。
晶体管密度表对于芯片制程技术的发展和产品规划具有重要的参考价值。
其中，CMOS制程技术的推进是晶体管密度提高的主要推动力之一。
CMOS制程技术通过在晶体管的上下分别引入P型和N型材料，在工作时只有一种晶体管导通，从而降低了功耗和热量产生。
目前，28nm、22nm、14nm等更先进的制程技术已经应用于市场，使得晶体管的密度得到进一步提高。
晶体管密度的提高不仅仅意味着芯片更小、功能更强大，还带来了一系列技术和应用的突破。
例如，更高的晶体管密度可以支持更大的存储容量、更高的计算速度和更低的功耗，为可穿戴设备、物联网、无人驾驶、人工智能等新兴领域的发展提供了有力的支持。
此外，晶体管密度表还指导着制程工程师和芯片设计师在产品规划和制程设计上的决策。
他们可以通过参考晶体管密度表，选择适合的制程技术，以降低成本、提高性能和增加产能。
芯片产品项目流程表
芯片产品项目流程表一、项目立项阶段1.1 项目背景分析在芯片产品项目立项阶段，首先需要对项目的背景进行深入分析。
这包括市场需求、竞争对手分析、技术发展趋势等方面的调研，以确定项目的可行性和市场前景。
1.2 项目目标确定在分析清楚项目的背景之后，需要对项目的目标进行明确定义。
这包括产品的功能特性、性能指标、成本控制等方面的目标设定，以确保项目的实施能够达到预期的效果。
1.3 技术方案评估针对项目的目标，需要对不同的技术方案进行评估和比较。
这包括硬件设计、软件开发、生产工艺等方面的技术选择，以确定最适合项目需求的方案。
1.4 项目可行性分析在确定了技术方案之后，需要对项目的可行性进行综合分析。
这包括技术、市场、资金、人力等方面的可行性评估，以确定项目的实施是否具有可行性。
二、项目立项阶段2.1 项目立项申请在确定了项目的可行性之后，需要进行项目立项申请。
这包括编写项目立项申请书、提交相关部门进行审批等程序，以获得项目立项的批准。
2.2 项目组建项目立项之后，需要组建项目团队。
这包括确定项目经理、技术负责人、市场负责人等项目组成员，以确保项目团队的完整和合理性。
2.3 项目计划制定在项目组建完成之后，需要对项目的计划进行详细制定。
这包括项目进度计划、资源分配计划、风险管理计划等方面的计划制定，以确保项目的实施能够按照计划进行。
2.4 项目立项审批完成项目计划的制定之后，需要进行项目立项的审批程序。
这包括提交项目立项报告、进行相关部门的审批等程序，以获得项目立项的最终批准。
三、项目实施阶段3.1 项目启动项目立项获得批准之后，需要进行项目的启动工作。
这包括召开项目启动会议、确定项目的工作重点和目标等程序，以确保项目能够顺利启动。
3.2 技术开发在项目启动之后，需要进行技术开发工作。
这包括硬件设计、软件开发、生产工艺研究等方面的技术工作，以确保项目的技术实施能够顺利进行。
3.3 市场推广在技术开发的同时，需要进行市场推广工作。
芯片工艺流程ppt课件
52
中测抽测
2
测试系统
精选课件
53
减薄、抛光
2
减薄和抛光部分
精选课件
54
蒸金/银
2
精选课件
55
背金合金
2
精选课件
56
芯片测试
2
测试系统
精选课件
57
N型片制造（一般）工艺流程
精选课件
58
P型片制造（一般）工艺流程
精选课件
59
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
-匀光刻胶
精选课件
14
单项工艺-光刻(5)
前烘
-增加黏附作用 -促进有机溶剂挥发
对版
-对每个圆片必须按要求对版
匀胶
-用弧光灯将光刻版上的图案转 移到光刻胶上。
精选课件
15
单项工艺-光刻(6)
显影/漂洗
-将圆片进行显影/漂洗，不需要的 的光刻胶溶解到有机溶剂。
坚
膜
-硬化光刻胶。 -增加与硅片的附着性。
30
衬底材料
外延层
扩散层
精选课件
31
一次氧化
精选课件
32
基区光刻
精选课件
33
干氧氧化
精选课件
34
离子注入
精选课件
35
基区扩散
精选课件36Fra bibliotek发射区光刻
精选课件
37
发射区预淀积
精选课件
38
发射区扩散（*）
精选课件
39
发射区低温氧化（*）
精选课件
40
氢气处理
精选课件
41
芯片制程发展曲线
芯片制程发展曲线
芯片制程发展曲线是指芯片制造技术的发展过程。
它表示了芯片制程的演变和进步。
1. 1950年代-1960年代：初期阶段。
在这个阶段，芯片制程是
手工操作的，主要依赖于人工剪切和焊接方式来组装芯片。
2. 1970年代-1980年代：晶体管工艺阶段。
随着晶体管技术的
进步，芯片制程开始采用微影技术，实现了更小、更高密度的电路结构。
3. 1990年代-2000年代：亚微米工艺阶段。
在此阶段，芯片制
程逐渐迈向亚微米级别的工艺制程，如0.18um、0.13um、
90nm等。
4. 2010年代-2020年代：纳米工艺阶段。
随着纳米技术的进步，芯片制程开始实现纳米级别的制程，如22nm、14nm、7nm等。
5. 未来发展：超纳米工艺阶段。
目前，芯片制程正朝着更小、更高密度、更高性能的方向发展，如5nm、3nm等。
此外，
还有许多新技术正在研发和应用，如三维集成、新型材料等，将进一步推动芯片制程的发展。
总体而言，芯片制程发展曲线表明了芯片制造技术从手工到自动化，从微米到纳米，不断创新和进步的过程。
这一发展曲线的推进，推动了芯片性能的提高、尺寸的缩小以及功能的增加。
世界芯片制程发展史
世界芯片制程发展史引言：芯片，作为现代电子设备的核心组成部分，扮演着至关重要的角色。
它的发展史可以追溯到上世纪50年代，经历了几代技术革新，不断推动着电子科技的进步。
本文将简要介绍世界芯片制程的发展史，以及其中的关键技术突破和影响。
第一代芯片制程：晶体管技术20世纪50年代末，晶体管技术的出现标志着芯片制程的诞生。
晶体管是一种半导体器件，可以放大和开关电信号。
早期的芯片制程采用的是小规模集成电路（SSI）制造技术，即将几个晶体管集成到一个芯片上。
这种制程技术虽然简单，但限制了芯片的功能和规模。
第二代芯片制程：大规模集成电路（LSI）技术20世纪60年代，随着集成度的提高，大规模集成电路（LSI）技术应运而生。
LSI技术采用新的制造工艺，可以在一个芯片上集成数千个晶体管。
这种技术的出现极大地提高了芯片的功能和性能，使电子设备更加小型化和高效化。
第三代芯片制程：超大规模集成电路（VLSI）技术20世纪70年代，超大规模集成电路（VLSI）技术的问世，将集成度推向了一个新的高度。
VLSI技术可以在一个芯片上集成数十万个晶体管，进一步提高了芯片的功能和性能。
这种技术的应用使得计算机产业得以快速发展，推动了信息时代的到来。
第四代芯片制程：互联集成电路（SOC）技术20世纪80年代末，随着微电子技术的不断进步，互联集成电路（SOC）技术应运而生。
SOC技术是将整个系统集成到一个芯片上，包括处理器、存储器、输入输出接口等。
这种技术的出现使得芯片的功能更加丰富多样，为移动通信、嵌入式系统等领域的快速发展提供了有力支持。
第五代芯片制程：纳米技术21世纪初，纳米技术的突破使得芯片制程迈入了一个新的阶段。
纳米技术可以在纳米尺度上进行精密加工，使得芯片的集成度进一步提高，性能更加强大。
同时，纳米技术还带来了更低的功耗和更小的尺寸，推动了移动设备和智能物联网的迅猛发展。
未来芯片制程展望随着科技的不断进步和创新，芯片制程将继续迎来新的突破。
芯片制作工艺流程
芯片制作工艺流程工艺流程1) 表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。
2) 初次氧化有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化 Si(固) + O2 à SiO2(固)湿法氧化 Si(固) +2H2O à SiO2(固) + 2H2干法氧化通常用来形成，栅极二氧化硅膜，要求薄，界面能级和固定电荷密度低的薄膜。
干法氧化成膜速度慢于湿法。
湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。
当SiO2膜较薄时，膜厚与时间成正比。
SiO2膜变厚时，膜厚与时间的平方根成正比。
因而，要形成较厚的SiO2膜，需要较长的氧化时间。
SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH基等氧化剂的数量的多少。
湿法氧化时，因在于OH基在SiO2膜中的扩散系数比O2的大。
氧化反应，Si 表面向深层移动，距离为SiO2膜厚的0.44倍。
因此，不同厚度的SiO2膜，去除后的Si表面的深度也不同。
SiO2膜为透明，通过光干涉来估计膜的厚度。
这种干涉色的周期约为200nm，如果预告知道是几次干涉，就能正确估计。
对其他的透明薄膜，如知道其折射率，也可用公式计算出(d SiO2) / (d ox) = (n ox) / (n SiO2)。
SiO2膜很薄时，看不到干涉色，但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。
也可用干涉膜计或椭圆仪等测出。
SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。
(100)面的Si的界面能级密度最低，约为10E+10 -- 10E+11/cm –2 .e V -1 数量级。
(100)面时，氧化膜中固定电荷较多，固定电荷密度的大小成为左右阈值的主要因素。
3) CVD(Chemical Vapor deposition)法沉积一层Si3N4(Hot CVD或LPCVD)。
芯片加工流程
芯片加工流程封装芯片= 裸片 + 封装原理图(工艺、指标、架构)--> 版图 --> GDS文件 --> 加工 --> 裸片封装类型(管脚尺寸、数量)、连接关系 --> 封装图封装芯片1. 直插器件：DIP2. 表面贴片：QFN、SOP、SOT3. 大规模机械操作选择贴片封装4. RF器件选择QFN、BGA（封装可以减小引脚影响）QFN封装1. 磨片。
工厂加工出来的芯片厚度大概500~700um。
QFN封装厚度与其接近，需要磨片减少厚度2. 划片。
一个晶圆上面可以独立做出N个独立芯片，需要将芯片1个个划分出来封装3. 装片。
将芯片放入封装的管壳里，银浆或粘结膜连接4. 打线。
芯片pad与封装管脚通过键合线相连接。
5. ……半导体制造的八大步骤：1. 晶圆加工2. 氧化3. 光刻4. 刻蚀5. 薄膜沉积6. 互连7. 测试8. 封装原理图原理图设计流程1. 熟知器件特性2. 搭建功能模块3. 建立连接关系原理图仿真：1. 直流仿真2. 交流仿真系统架构与指标：•扫频范围•数控频率步进(VCO、digital)•输出功率•电流•二次谐波•泄露功率•晶振频率•可编程分频•中频信号范围根据指标设计需求--> 确定系统架构--> 拆分指标版图版图设计流程：1. 布局2. 布线3. 加入一些加工需要的层次版图检查：1. DRC版图规则检查2. LVS版图电气规则连接检查3. PEX版图寄生参数提取4. 一些更高规则的检查。
