《双层幕墙介绍》课件

合集下载

幕墙基本形式介绍 PPT

外观效果
龙骨横向宽较小，外观效果好
拼接后的龙骨宽度较大，外观效果差
材料用量
1、单龙骨体系，龙骨用量相对较少；2、外部接缝均打胶处理，辅件用量相对少；
1、公母双龙骨体系，龙骨用量大；2、单元对插系统，接缝较多，封堵及水槽的材料用量比
较大
资金投入
随工程进度资金可分步到位，
前期施工资金的需求量大，否则极大影响工期
采用6mm厚玻璃的单层幕墙，开启扇关闭时隔声量约为30dB，但当开启扇打开时，其隔声能力很差，隔声量仅为10dB；
采用智能型呼吸式幕墙，风口和开启扇关闭时隔声量可达到42dB，且在开启外层幕墙风口和内层幕墙开启扇时，仍有较高的隔声能力，其隔声量可达到 30dB。
室外噪声：75dB
室内噪声： 65dB
(4).外观平整度和整洁度单元幕墙最大限度的减少了
密封胶的使用和最大限度的发挥了加工中心的作用，对幕墙的平整度和整洁度都有提高。普通的框架幕墙在施工过程中进行了大量的手工操作和密封处理，这样对整个幕墙的平整度和整洁度都会有影响。
(5).更佳的平面变位能力单元幕墙由于每层为一个安装单元，单元之间采用弹性插接拼装，不做固定连接。故而系统拥有极佳的平面变位能力。
外通风
内通风
根据结构型式可分以下类型：
1、外通风式：进出风口在室外。炎热气候下打开进出风口，利用烟囱效应带走大量热量，能大幅度节约制冷能耗。寒冷气候下关闭进出风口，能形成温室效应，也可节约采暖能耗。
2、内通风式：进出风口在室内。利用机械装置抽取室内废气进入热通道，形成流动的保温、隔热层，能大幅度节约采暖能耗。炎热气候下也可节约制冷能耗。
防水性能
密封胶防水，防水效果较好

双层玻璃幕墙

工作原理
冬季保温工作原理进入冬季，关闭呼吸幕墙的出气口，使缓冲区形成温室。白天太阳照射使温室内空气蓄热，温度升高，使内层幕墙的外片玻璃温度升高，从而降低内层幕墙内外的温差。有效阻止室内热量向外扩散。夜间室外温度降低，由缓冲区内蓄热空气向外层幕墙补偿热量，而室内热量得到相应保持，因而无论白天和夜间，均可实现保温功能。夏季隔热工作原理。进入夏季，打开出气口，利用空气流动热压原理和烟囱效应，使“ 双层皮”玻璃幕墙由进气口吸入空气进入缓冲区，在缓冲区内气体受热，产生由下向上的热运动，由出气口把“双层皮”玻璃幕墙内的热气体排到外面，从而降低内层幕墙温度，起到隔热作用。

隔声降噪
“双层皮”玻璃幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔声性能比传统幕墙高一倍以上（内层玻璃幕墙开窗时 45Db, 关窗时 67Db ）。为营造舒适、宁静的生活环境必不可少。
防尘措施

“双层皮”玻璃幕墙防尘通风由进风装置、内层开启窗和出风装置构成，在进、出风装置中的设置有阻挡较大颗粒灰尘的纱网和金属格栅。可以将砂尘挡在外面，让新鲜的空气进入室内。并通过空气热压作用，把室内的污浊的空气排出室外。并且在进风口使用固定开启角度的通风百叶和电动开启窗两道通风控制系统以抵抗沙尘暴
外挂式双层皮幕墙
•若周边不封闭，则
仅有隔噪音功能，对热环境改造作用不明显。 •若周边封闭，且上下做进、出风调节板则可形成温度缓冲层。 •外皮可作为可调节百页。
DEUTSCHER RING IN HAMBURG
箱－箱式
• 在水平方向以两块玻璃为单元，两侧分别做竖向分隔，形成箱式单元 • 进、排气以“ 箱” 为单位，按对角线模式进行 • 目前最常用的双层皮玻璃幕墙模式遮阳系统旋转侧收滚动布遮阳轮轴式布卷帘遮阳

建筑幕墙之双层幕墙的浅析

建筑幕墙之双层幕墙的浅析双层幕墙作为新型建筑幕墙形式之一，由于其两道玻璃幕帘的设置，既能起到稳定建筑外观的作用，同时又能有效提升建筑能源效率，得到了广泛的应用。

本文将对双层幕墙的结构形式、建造方法、特点及应用等方面进行简要介绍和分析。

一、双层幕墙结构形式双层幕墙一般由两道不同属性的玻璃幕帘构成，其中内侧的一道为防雨和安全保护幕帘，外侧的一道为节能隔热幕帘。

主要结构组成包括玻璃、铝型材、密封胶、吊杆等多种材料。

二、双层幕墙建造方法双层幕墙建造方法一般分为两种，一种是现场拼装式建造，即将已经制造好的幕墙构件运输到现场进行拼装；另一种是现场加工式建造，即将未经加工的幕墙构件送到现场进行加工并进行拼装。

三、双层幕墙的特点1.加强建筑隔热性能。

由于双层幕墙具有双层玻璃和空气层的结构，能够有效减少室内和室外的温度传递，从而起到优化建筑隔热性能的作用。

2.提高建筑能源效率。

双层幕墙可以通过空气流动带走热量，从而在冬季保温，夏季降温，节约了能源消耗。

3.改善建筑外观形态。

双层幕墙作为现代建筑幕墙的一种，能够满足建筑师对建筑体形态与外观的设计要求，进一步提高建筑质量和美观程度。

4.改善室内光照及采光质量。

双层幕墙内外两道玻璃幕帘之间的空气层可起到隔热、降噪、减轻风压等多种作用，同时能够通过掌握空气层良好的透光性，使室内环境光照更为柔和、自然。

双层幕墙适用场所广泛，包括各类高层建筑、室内公共建筑、工业厂房等等。

在高层建筑领域，双层幕墙的应用尤为广泛，许多标志性高楼均采用了双层幕墙形式，如中国香港国际金融中心、俄罗斯莫斯科市政厅等。

综上所述，双层幕墙在现代建筑中具有重要的应用价值与发展前景，随着科技发展和社会进步，其应用和改进的方向也将更加多样和发展。

双层玻璃幕墙

3.提高双层玻璃幕墙节能性能的措施
3.2窗框型材的选用由于玻璃与窗框之间会发生热传导 , 因此 , 窗框型材的选用也很重要。塑料窗框、木窗框因材料本身的导热系数较小 , 对外窗的传热影响不大 ; 木塑窗框、钢塑窗框、铝塑窗框是在木骨架、钢骨架、铝骨架外覆盖了新型 PVC 材料 , 既形成了牢固耐用的保护层 , 又可降低窗框的导热系数 ; 铝合金窗框、钢窗框由于材料本身的导热系数很大 , 形成的热桥对外窗的传热影响较大 , 所以必须进行相应的处理 , 设置断热桥。
3.提高双层玻璃幕墙节能性能的措施
中空玻璃是由两片或多片玻璃以内部充满高效分子筛吸附剂的铝框间隔出一定厚度的空间 , 边部用高强度密封胶密封粘合而成的玻璃组件。中空玻璃密封空间内的空气 , 构成一道隔热、隔音屏障。若在该空间中充入惰性气体 , 还可进一步提高产品的隔热、隔音性能
4.结语
双层玻璃幕墙的节能原理是分别利用夏季双层玻璃间热通道的热“烟囱效应”和冬季双层玻璃间热通道的温室效应 , 达到减少夏季室外热量的传入和冬季室内热量的流失。
谢谢观赏
课后补充：热桥问题
热桥又称冷桥，常发生在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等传热能力强，热流较密集处。由于楼层和墙角处有混凝土圈梁和构造柱，而混凝土材料比起砌墙材料有较好的热传导性(混凝土材料的导热性是普通砖块导热性的2至4倍)，同时由于室内通风不畅，秋末冬初室内外温差较大，冷热空气频繁接触，墙体保温层导热不均匀，产生热桥效应，造成房屋内墙结露、发霉甚至滴水。

双层玻璃幕墙讲解

遮阳
轮轴式布卷帘遮阳
双层幕墙构造形式
气流循环体系分类封闭式内循环体系。外层封闭，间距100~200mm 开敞式外循环体系。舒适，节能，自然通风。气流组合形式分类外挂式空气环流式走廊式箱---箱式井---箱式双制式模块
外挂式双层皮幕墙
•若周边不封闭，则仅有隔噪音功能，对热环境改造作用不明显。 •若周边封闭，且上下做进、出风调节板则可形成温度缓冲层。 •外皮可作为可调节百页。
井－箱式
•在竖向有规律地设置通风 “ 井”，利用温差效应加速空气流动
•可有效避免气流短路
•可有效进行热回收
双层玻璃幕墙的其他优点
采光合理
进入室内的光线角度和强弱，直接影响到您的舒适感。“双层皮”玻璃幕墙可以根据你的需要，只要您轻轻一按开关，遮阳百页便可按照您的意愿或收起或任意位置放下或叶片倾斜，让光线均匀进入您的室内，尽情享受光线的变化。大大改善室内光环境。
隔声降噪
“双层皮”玻璃幕墙特制的内外双层构造、缓冲区和内层全密封方式，使其隔声性能比传统幕墙高一倍以上（内层玻璃幕墙开窗时45Db, 关窗时67Db）。为营造舒适、宁静的生活环境必不可少。
防尘措施
“双层皮”玻璃幕墙防尘通风由进风装置、内层开启窗和出风装置构成，在进、出风装置中的设置有阻挡较大颗粒灰尘的纱网和金属格栅。可以将砂尘挡在外面，让新鲜的空气进入室内。并通过空气热压作用，把室内的污浊的空气排出室外。并且在进风口使用固定开启角度的通风百叶和电动开启窗两道通风控制系统以抵抗沙尘暴
20世纪70年代，节能环保，新型建筑材料
20世纪90年代双层幕墙
智能幕墙

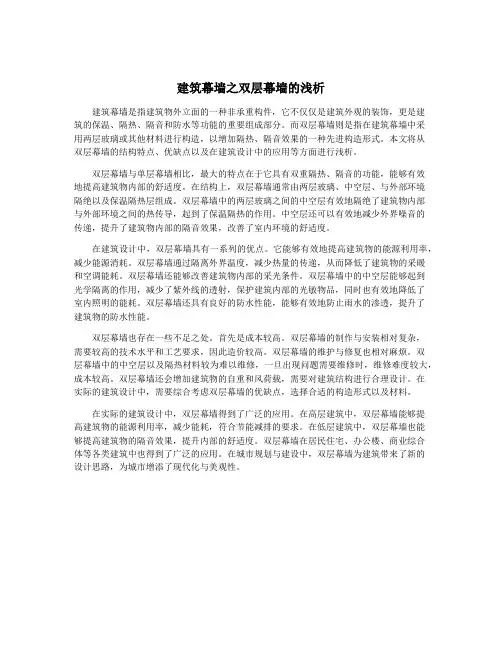

建筑幕墙之双层幕墙的浅析

建筑幕墙之双层幕墙的浅析建筑幕墙是指建筑物外立面的一种非承重构件，它不仅仅是建筑外观的装饰，更是建筑的保温、隔热、隔音和防水等功能的重要组成部分。

而双层幕墙则是指在建筑幕墙中采用两层玻璃或其他材料进行构造，以增加隔热、隔音效果的一种先进构造形式。

本文将从双层幕墙的结构特点、优缺点以及在建筑设计中的应用等方面进行浅析。

双层幕墙与单层幕墙相比，最大的特点在于它具有双重隔热、隔音的功能，能够有效地提高建筑物内部的舒适度。

在结构上，双层幕墙通常由两层玻璃、中空层、与外部环境隔绝以及保温隔热层组成。

双层幕墙中的两层玻璃之间的中空层有效地隔绝了建筑物内部与外部环境之间的热传导，起到了保温隔热的作用。

中空层还可以有效地减少外界噪音的传递，提升了建筑物内部的隔音效果，改善了室内环境的舒适度。

在建筑设计中，双层幕墙具有一系列的优点。

它能够有效地提高建筑物的能源利用率，减少能源消耗。

双层幕墙通过隔离外界温度，减少热量的传递，从而降低了建筑物的采暖和空调能耗。

双层幕墙还能够改善建筑物内部的采光条件。

双层幕墙中的中空层能够起到光学隔离的作用，减少了紫外线的透射，保护建筑内部的光敏物品，同时也有效地降低了室内照明的能耗。

双层幕墙还具有良好的防水性能，能够有效地防止雨水的渗透，提升了建筑物的防水性能。

双层幕墙也存在一些不足之处。

首先是成本较高。

双层幕墙的制作与安装相对复杂，需要较高的技术水平和工艺要求，因此造价较高。

双层幕墙的维护与修复也相对麻烦。

双层幕墙中的中空层以及隔热材料较为难以维修，一旦出现问题需要维修时，维修难度较大，成本较高。

双层幕墙还会增加建筑物的自重和风荷载，需要对建筑结构进行合理设计。

在实际的建筑设计中，需要综合考虑双层幕墙的优缺点，选择合适的构造形式以及材料。

在实际的建筑设计中，双层幕墙得到了广泛的应用。

在高层建筑中，双层幕墙能够提高建筑物的能源利用率，减少能耗，符合节能减排的要求。

在低层建筑中，双层幕墙也能够提高建筑物的隔音效果，提升内部的舒适度。

幕墙基础知识4-双层幕墙

Байду номын сангаас
出风口打开（局部）进出风口都打开状态
2、双层热通道外循环幕墙工作原理：
保温冬天通过电动控制系统关闭进出风口的电动百叶，利用温室效应，使通道内的空气通过吸收室外太阳辐射热量，温度升高，形成形成一道阻止室外冷空气传入室内的屏蔽墙，提高室内温度；
进风口关闭（局部）
出风口关闭（局部）进出风口都关闭状态
外循环双层玻璃幕墙是在外层玻璃幕墙上下两端设有进风和排风装置，与热通道相连。冬天由于阳光的照射，热通道内空气温度像一个温室，可以提高内侧幕
墙的外表面温度，减少建筑物采暖运行费用，夏天热
通道内温度升高，这时打开热通道上下两端的进排风口，在热通道内由于“烟囱”效应产生气流，气流运动带走通道内的热量，降低内侧幕墙外表面温度，减少空调负荷，节省能源。
热通道空气流动示意图
1、双层热通道外循环幕墙工作原理：
降温夏天通过电动控制系统开启进出风口的电动百叶，利用通道内烟囱效应产生的压力差使通道内的空气快速流通，带走室外太阳的辐射热量，同时可以利用内层窗外侧的遮阳有效的阻挡太阳光的直射，共同形成一道阻止室外热量传入室内的屏蔽墙；
进风口打开（局部）
其外层玻璃幕墙一般为全封闭，内层玻璃幕墙下部设有
通风口，热通道与室内吊顶内暖通系统抽风管相通，室内空气通过通风口进入热通道，通过强制性流动循环，使内侧幕墙表面温度达到或接近室内温度，从而在靠近玻璃幕墙附近区域形成良好的工作环境。
①.采用内循环通风系统，内层铝合金窗底部设置有通风口，顶部设置有排风口及安装机械通风设备，系统采用机械强制抽风来实现双层通道内空气的交换； ②.在层间梁顶和梁底设置封边板进行密封，有效的提高了玻璃幕墙的气密性。

双层幕墙介绍

双层幕墙技术
Double Skin Façade Technology
风新鲜空气
噪音
雨阳光
污浊的空气
双层幕墙是外界环境与建筑物之间的界面
双层幕墙的历史

第一个双层幕墙建筑实例
Hallidie Building in San Francisco, 1915-18

第二个双层幕墙建筑实例
1926 Factory shop of Dessauer Bauhaus Building, Walter Gropius
箱体式双层幕墙
每个箱体设置开启窗水平及垂直均有分隔每个箱体都能独立完成换气功能
箱体式双层幕墙
优点:

可以实现开启窗优良的隔音性能无渗透现象优良的防火功能建筑物改造时经济效益可观
缺点:

成本由开启和分隔而定
分类比较
Function
功能/性能
All surface 整体式 Double Skin 双层幕墙 FaÇ ade
双层幕墙技术
现代建筑风格符合建筑节能规范

幕墙功能智能化
减少风及恶劣气候的影响
空调使用率降至最低
双层幕墙的功能
自然通风
充分利用太阳能
提高隔音能力
基于不同通风原理双层幕墙的
基本设计思想
整体式双层幕墙
廊道式双层幕墙通道式双层幕墙箱体式双层幕墙
整体式双层幕墙
空气从底部进入
平开窗
垂直旋转窗水平旋转窗
外层幕墙的冷凝水

内部湿热的空气会在外层玻璃表面产生冷凝水良好的通风可以防止结露

防火
双层幕墙的防火需考虑下列三点：

幕墙知识介绍PPT课件

（三）、辅材
1：硅酮结构密封胶 2：硅酮耐候密封胶 3：密封胶条 4：紧固件 5：铝合金窗配件
……
18
立柱连接套芯
立柱
防噪垫片
幕墙的常用材料
压板
明框幕墙常用
横梁材料示意图：
横梁立柱连接角码
竖向密封胶条
玻璃面板横向密封胶条
竖向铝合金扣盖
横向铝合
金扣盖
19
隐框幕墙常用材料示意图：
3.1：图纸 3.2：我方承包范围 3.3：地理位置 3.4：玻璃规格 3.5：幕墙类型 3.6：风压或风速（国外项目）
23
幕墙的设计输入
3.1：图纸
根据设计程度提供：初步方案阶段需提供显示分格尺寸、层高、开启位置和方式等相关图纸如立面图，大样图，平面图。节点深化设计和算料阶段，需提供与幕墙相关的详细的建筑施工图和结构施工图。最好能提供CAD版本图纸。
B: 指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
C: 指有密集建筑群的城市市区； D: 指有密集建筑群且房屋较高的城市市区。
26
幕墙的设计输入
3.4：玻璃规格
一般玻璃规格甲供图纸都有指定，但也有些项目没有指定，因此需要和客户确认需要什么规格玻璃。
3.5：幕墙类型
需明确所设计项目采用什么类型的幕墙，构件式幕墙还是单元式幕墙，明框或者隐框。
6
1.2幕墙的分类
1.2.1构件式幕墙
1-1构件式幕墙的几个组成要素： 1、与主体连接的连接件（埋件、连接角码等） 2、幕墙主受力结构（立柱） 3、幕墙次受力结构（横梁） 4、面板与框架连接系统（压块、连接角铝等） 5、面板材料（根据材料的性能及规格分格）

建筑幕墙之双层幕墙的浅析

建筑幕墙之双层幕墙的浅析1 双层幕墙的工作原理双层幕墙主要是利用气压差、热压差和烟囱效应使建筑外层有效的适应自然的天气变化，提高幕墙的保温隔热性能，从而使整栋建筑主体达到节能减排的目的。

在寒冷季节，可以最大限度的吸收太阳辐射热，通过调节进出风口的大小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气，已被阳光初步加热，再送入室内时可减少送暖量;夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能量在这里被挡住，并通过精心组织的自然通风排到建筑之外。

由于外层玻璃具有遮风避雨及防盗作用，夜间室外冷空气可以通过开启的内侧窗户冷却建筑。

2 双层幕墙的分类根据双层幕墙通风形式的不同，可分为：外循环式双层幕墙和内循环式双层幕墙。

外循环式双层幕墙外层幕墙采用单层玻璃，在其下部有进风口，上部有排风口。

内层幕墙采用中空玻璃、隔热型材，且设有可开启的窗或门。

它无需专用机械设备，完全靠自然通风将太阳辐射热，经通道上排风口排出室外。

内循环式双层幕墙外层幕墙采用中空玻璃、隔热型材形成封闭状态。

内层幕墙采用单层玻璃或单层铝合金门窗，成可开启状态。

利用机械通风，空气从楼板或地下的风口进入通道，经上部排风口进入顶棚流动。

3 双层幕墙的设计要点3.1 外循环双层玻璃幕墙结构（1）结构形式设计。

在外循环体系进行通风结构设计时，要考虑楼体楼层不同高度，考虑到抗震要求和风压影响，进、出风口的沙尘过滤网的“目数”应通过计算选用不同目数的过滤网，而解决由于楼层高度变化产生不同“烟筒”效应，出风口可采用“鱼嘴”式结构，在中国不要将滤网目数过大，防止空气滞阻。

外层幕墙作为建筑物的外表，一方面直接反映的是建筑物的造型，另一方面作为外围护结构，它还承受风荷载、防雨水等作用，因而其结构在强度与水密性方面应作为重点考虑，内层幕墙由于其主要是与外层结构形成换气层，所以更应该注意其余室内功能的配合，对其密封性能要求可适当降低。

双层幕墙介绍..

双层幕墙知识讲座——双层幕墙的特点

空气间层宽度小于30CM ；由于安装技术的原因，层之间的最小距离是 4CM，幕墙内外层距离至少是6-8CM时，才可能容纳遮阳设备，比如百叶片系统。当内翼不能完全打开时，幕墙空气间层的玻璃表面很难清理。空气间层宽度是30-60CM ；容纳遮阳装置和清理玻璃表面不是问题；空气间层深度不得小于30CM。空气间层宽度大于60CM ；遮阳和清理的可能性如上；空气间层是可行的。根据空气间层宽度和外层幕墙的安装情况，临时的使用是可能的。
双层幕墙知识讲座——双层幕墙的缺点
双层幕墙的缺点：

占用的建筑面积较大初次投资较大清洗维护复杂
双层幕墙知识讲座——双层幕墙的分类
双层幕墙的分类方法：

双层幕墙的位置双层幕墙出气口位置内外幕墙间空气层的隔断方式
双层幕墙知识讲座——双层幕墙的分类
双层幕墙的位置：双层幕墙位于外墙结构内部(类似点窗) 双层幕墙局部位于外墙结构内部双层幕墙位于外墙结构外部
双层幕墙知识讲座——双层幕墙的特点
影响双层幕墙空气间层的隔断方式的因素：
隔声防火热工状况

通常的隔断方式有：空气层不隔断、水平隔断（廊道式）、垂直隔断（竖井式）、水平和垂直都隔断（箱体式）
双层幕墙知识讲座——双层幕墙的特点
内外层幕墙间的空气间层宽度的分类标准这些不同的分类标准首先对于技术部分角度，像建设，安装技术和清理是很重要的，并决定了幕墙空气间层的使用可能。双层幕墙一 Байду номын сангаас的空气间层宽度至多是60 CM。当要进行临时性或长久性使用时，空气间层宽度也可以大于该数字。
双层幕墙知识讲座——双层幕墙的分类

建筑幕墙之双层幕墙的浅析

建筑幕墙之双层幕墙的浅析随着建筑外观和能源效率要求的提高，双层幕墙在建筑幕墙设计方案中越来越受欢迎。

它的优点在于可以提高建筑的隔热性能，降低建筑能耗，同时也能增强建筑的外观效果。

本文将就双层幕墙的构造、设计和应用进行浅析。

双层幕墙的构造一般来说，双层幕墙由两层玻璃、金属构件、支撑系统以及空气隔间组成。

一层玻璃与另一层玻璃之间形成一个空气隔间，两层玻璃间的距离越大，保温效果就越好。

这种空气隔间不仅能够减少外界的噪声，还能提高建筑的隔热性能。

金属构件和支撑系统则是用于将双层幕墙与建筑的主体结构相连接，确保其在风压等外力下不会发生变形或垮塌。

在双层幕墙的设计中，需要考虑到以下因素：1. 玻璃的选择：双层幕墙通常使用钢化玻璃或夹层玻璃，不同的玻璃厚度、颜色和透明度可以提供不同的隔热和光透过性能。

2. 空气隔间的宽度：空气隔间的宽度对双层幕墙的隔热性能有很大的影响，一般来说，空气隔间的宽度应大于50mm以上。

3. 金属构件的选择：金属构件的材质和尺寸应根据双层幕墙的宽度、高度和所在的气候环境来确定。

5. 防火设计：双层幕墙在防火方面需要特别注意，应根据当地防火标准和规定进行设计。

双层幕墙的应用非常广泛，特别是在高层建筑中更为常见。

它可以用于办公楼、商场、酒店、学校等多种类型的建筑物中，提供更好的隔热和保温性能，减少能耗。

此外，双层幕墙还能够提高建筑的外观效果，让建筑更具有视觉冲击力。

总之，双层幕墙在现代建筑设计中的应用越来越重要。

然而，由于双层幕墙的设计比较复杂，需要考虑到众多的因素，因此在设计和施工过程中需要进行细致的规划和管理，以确保其可以发挥最佳的隔热效果和外观效果。

双层幕墙设计

双层幕墙设计中国建筑装饰协会幕墙工程委员会高工莫英光我首先说一下双层幕墙，双层幕墙从德国引进到中国也就11年的历史，双层幕墙它的正确定义是“双层热通道幕墙”，双层幕墙它是跟单层大单元体、小单元体幕墙在结构上、功能上有比较大的区别，主要体现在以下几个方面：第一，双层幕墙比较现代化的就是中空单元体系幕墙，最大的一个优势就是节能。

第二，热舒适性，我们说的“舒适性”就是幕墙要求人性化舒适性，舒适性跟绿色环保的关系结合在一起。

第三，在抗噪声方面是非常优秀的。

所以说双层幕墙现在从去年开始以15%的递增率在我们国家陆陆续续地在投标过程当中出现了这种诱惑，有使用这种幕墙的愿望。

所以说双层幕墙在中国将有比较大的发展，在座的都是设计师，我想今天由于时间的关系，我快速介绍一下，当我介绍完的时候你就会感觉到双层幕墙的设计要跟常规幕墙的设计有很大的不一样。

双层幕墙在国际上来讲主要是以西欧、欧洲为主，大部分从事研究这方面的比较好的国家一个是德国、意大利这两个国家比较著名，其他国家也有，但是从应用价值上和应用数量上，这两个国家是最多的。

我们国家首先是从95年开始引进，到现在2005年真正应用起来不到10年的时间，这是双层幕墙的一个发展历史。

现在来讲德国主要是以外循环幕墙为主，外循环通常是叫被动式的烟筒一样的循环，达到节能和舒适性的要求。

我们知道德国的外循环技术是保密的，他本身没有规范也没有标准，在德国生产和设计中空幕墙的公司比较多，但是他们都是保密的，对中国也是保密的。

如果你想要，你就要专利，而且专利非常贵。

所以直到现在我们还没有看到哪个幕墙公司拿到德国原版的社图纸。

德国的外循环节能是45%—46%，所谓的内循环就是主动式的，带机抽的循环幕墙节能系数在42—46%，他的节能度是非常高的，我们国家在2001年引进第一个中空幕墙在北京，本人做了甲方两个月的技术顾问，大家知道北京的旺座，这个全部是德国的技术，但是这个技术以失败而告终的。

双层幕墙介绍..

双层幕墙知识讲座——双层幕墙的特点
双层幕墙的换气控制

双层幕墙有可能直接进行内外空气流通；幕墙的一个重要功能是为建筑内部提供空气流通，而建筑的能源消耗与空气流通的类型和控制可能性直接相关。双层幕墙的换气控制主要有三种形式：
1.外层封闭的双层幕墙、 2.能持久通风的双层幕墙、 3.调节通风的双层幕墙。
双层幕墙知识讲座——双层幕墙的节能
整个建筑物为了达到舒适的环境而额外消耗的能源包括：

取暖能源消耗制冷能源消耗人工照明能源消耗空调能源消耗
双层幕墙知识讲座——双层幕墙的节能
取暖能源消耗包括：

传送热损失通风热损失
双层幕墙知识讲座——双层幕墙的节能
制冷能源消耗取决于：

双层幕墙知识讲座——双层幕墙的缺点
双层幕墙的缺点：

占用的建筑面积较大初次投资较大清洗维护复杂
双层幕墙知识讲座——双层幕墙的分类
双层幕墙的分类方法：

双层幕墙的位置双层幕墙出气口位置内外幕墙间空气层的隔断方式
双层幕墙知识讲座——双层幕墙的分类
双层幕墙的位置：双层幕墙位于外墙结构内部(类似点窗) 双层幕墙局部位于外墙结构内部双层幕墙位于外墙结构外部
获取太阳辐射的热量内部获得的热量外输热量时的换气度
双层幕墙知识讲座——双层幕墙的节能
人工照明能源消耗与是否有效利用可见光有密切的关系。空调的能源消耗与室内空气技术装置的类型有关。一般地，建筑本身的条件和使用者的要求使得商务楼空调能源消耗变化很大。
双层幕墙知识讲座——双层幕墙的选择
北京的气候条件如：温度、日照辐射量等，因寒冷的天气比炎热的天气较多，比较适宜采用内循环系统；
