第4节变阻器01知识管理1．变阻器原理：通过改变连入电路的电阻线的________来改变电阻．构造：如图所示结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示电路符号．铭牌：滑动变阻器标有“2 A20 Ω”字样，它表示此变阻器__________________________________________.作用：①________；②通过改变连入电路的电阻线的电阻，从而改变电路中的________和______________________．连接：滑动变阻器要与被控制电路________联．注意：将滑动变阻器连入电路时，两个接线柱应采用“一上一下”的接法，不能同时使用上面两个接线柱(R＝0)，也不能同时使用下面的两个接线柱(R为定值电阻，即最大阻值)，否则，移动滑片时起不到改变电阻的作用；为了保护电路，在闭合开关前应将滑动变阻器的滑片置于最大阻值处(即将滑片置于所选的下面那个接线柱的另一端)．2．变阻器的应用：家用电器音量调节的器材是一种变阻器，通常称为________．补充：电阻箱是一种能够表示出阻值的变阻器．读数时各旋钮对应的指示点的读数乘以面板上标记的倍数，然后相加即为阻值．02基础题1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()A．材料 B．长度 C．横截面积D．温度2．(新疆中考)如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是()3．某同学安装了一个可以调节亮度的电灯，如图所示，为了使滑动变阻器的滑片从C向D移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是()A．M接C，N接A B．M接D，N接B C．M接A，N接B D．M接C，N接B4．(青海中考)小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是()A．②③ B．③④ C．①③ D．①②5．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是________(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做__________．6．如图所示的电阻箱的示数为________Ω.第6题图第7题图第8题图7．如图所示，开关S闭合前，滑动变阻器的滑片应置于________(填“a”或“b”)端．滑片向________(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度________(填“变亮”“不变”或“变暗”)．8．(上海中考)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．03中档题9．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为能达到目的的方案是()10．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是()A．亮度变亮，示数变大 B．亮度变暗，示数变小 C．亮度不变，示数变小 D．亮度不变，示数变大11．(凉山中考)在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是()A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D12．在收音机等电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是()A．只把A和C接入电路，可以改变通过电位器的电流B．只把A和B接入电路，无法改变通过电位器的电流C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大第12题图第13题图第14题图13．如图所示，是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向________端滑动，变阻器连入电路的电阻________(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将________．14．如图为“用滑动变阻器改变电流”的实验．(1)在闭合开关前，滑片P应移动到最________(填“左”或“右”)端．(2)滑片向A端滑动时，小灯泡________(填“变亮”“变暗”或“不变”)．(3)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________________________________________________________________．04拓展题15．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是()参考答案第4节变阻器知识管理1．长度允许通过的最大电流是2 A，最大电阻值是20 Ω保护电路电流部分电路两端的电压串2.电位器基础题1．B 2.D 3.A 4.A 5.导体导体长度滑动变阻器 6.1 2587.b a变亮8.中档题9．C 10.C 11.B 12.C 13.下变小变大14.(1)左(2)变暗(3)滑动变阻器接入的是下面两个接线柱拓展题15．D。
初中九年级(初三)物理第十六章第4节变阻器练习题解析及答案人教版
秋（新人教版）物理（走进中考）第十六章第4节：变阻器一、选择题 1．（12常德）小军同学想自制一个能调节灯泡亮暗的滑动变阻器。
在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种DA ．不带绝缘皮的铜导线B ．塑料绳C ．细橡皮管D ．木工铅笔的粗铅笔芯 2．（12毕节）如图所示是李军设计的一个简易电子身高测量仪的原理图。
以下说法正确的是DA ．身高表相当于一个电压表B ．电路中的R 0是没有作用的C ．当被测者越高时，身高表示数越小Xk b 1.C omD ．当被测者越高时，身高表示数越大 3．（12湘西）下面是我们实验室中一些常用的实验器材，其中滑动变阻器是BA B C D4．（12临沂）如图所示，R 是用镍铬合金线做成的变阻器，当导线夹向A 端移动时，小灯泡的亮度将BA ．不变B ．变亮C ．变暗D ．无法判定5．（12泉州）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时AA ．电路上电阻增大，电流减小B ．电路上电阻增大，电流增大C ．电路上电阻减小，电流减小D ．电路上电阻减小，电流增大 6．（12娄底）高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是DA ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大 7．（12广安）如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构。
电源电压不变，滑动变阻器b 端固定在绝缘底座上，手柄A 与变阻器滑片固定在一起，同步运动，握A BR力为零时，滑片处于a端。
L是一个电阻不变的指示灯，力量计由一个电流表改装而成。
使用时，先闭合开关S，再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上。
有关此握力计下列的说法中正确的是AA．握力越大灯泡越亮，力量计的示数越大C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短8．（11自贡）如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
2020_2021学年九年级物理全册16.4变阻器同步练习含解析新版新人教版

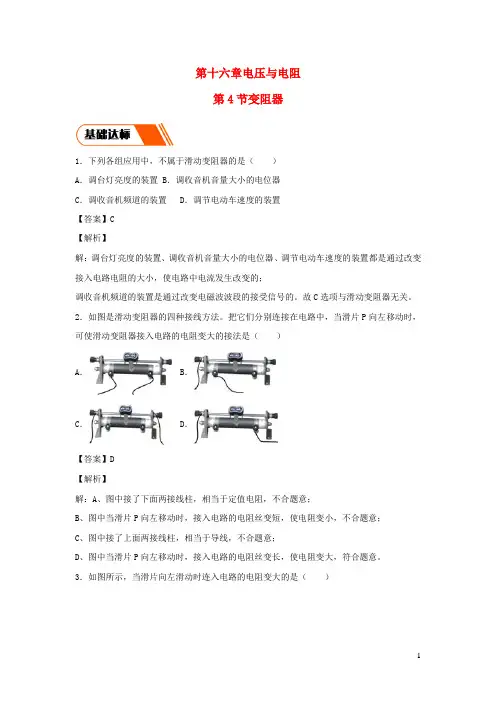

第十六章电压与电阻第4节变阻器1．下列各组应用中，不属于滑动变阻器的是（）A．调台灯亮度的装置 B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置【答案】C【解析】解：调台灯亮度的装置、调收音机音量大小的电位器、调节电动车速度的装置都是通过改变接入电路电阻的大小，使电路中电流发生改变的；调收音机频道的装置是通过改变电磁波波段的接受信号的。
故C选项与滑动变阻器无关。
2．如图是滑动变阻器的四种接线方法。
把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．【答案】D【解析】解：A、图中接了下面两接线柱，相当于定值电阻，不合题意；B、图中当滑片P向左移动时，接入电路的电阻丝变短，使电阻变小，不合题意；C、图中接了上面两接线柱，相当于导线，不合题意；D、图中当滑片P向左移动时，接入电路的电阻丝变长，使电阻变大，符合题意。
3．如图所示，当滑片向左滑动时连入电路的电阻变大的是（）A．B．C．D．【答案】D【解析】解：A．滑动变阻器的左下方接线柱和左上方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻变小，故A不符合题意；B．滑动变阻器的两个上方接线柱接入电路中，此时滑动变阻器接入电路的电阻为零且不变，故B不符合题意。
C．滑动变阻器的两个下方接线柱接入电路中，此时滑动变阻器接入电路的电阻最大且不变，故C不符合题意；D．滑动变阻器的左上方接线柱和右下方接线柱接入电路中，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻变大，故D符合题意。
4．将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（）A．P1在最右端，P2在最左端B．P1在最左端，P2在最左端C．P1在最左端，P2在最右端D．P1在最右端，P2在最右端【答案】C【解析】解：如图，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端。
人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习(包含答案)

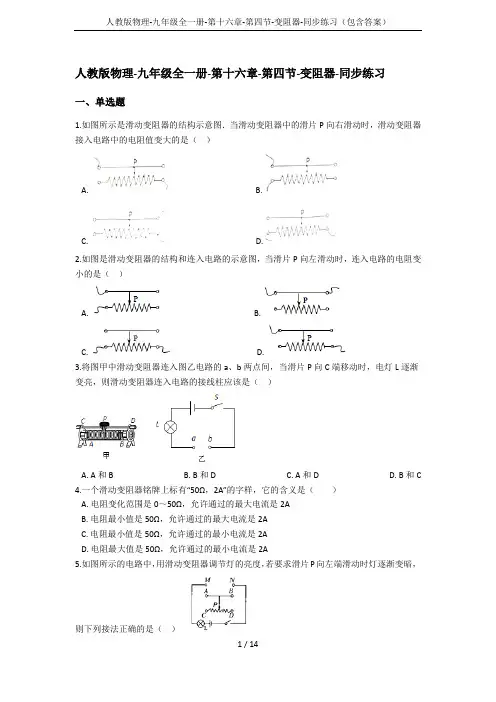

人教版物理-九年级全一册-第十六章-第四节-变阻器-同步练习一、单选题1.如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A. B.C. D.2.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.3.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A. A和BB. B和DC. A和DD. B和C4.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是0～50Ω，允许通过的最大电流是2AB. 电阻最小值是50Ω，允许通过的最大电流是2AC. 电阻最小值是50Ω，允许通过的最小电流是2AD. 电阻最大值是50Ω，允许通过的最小电流是2A5.如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接CC. M接C，N接AD. M接B，N接D6.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B.C. D.7.在收音机等用电器中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．A，B，C三个焊接点相当于变阻器的三个接线柱．以下论述使用电位器正确的是（）A. 只把A和C接入电路时，无法改变通过电位器的电流B. 只把A和B接入电路时，无法改变通过电位器的电流C. 将A，B接入电路同一点，C接电路的另一点时，不可以改变通过电位器的电流D. 将B，C接入电路，当滑片顺时针旋动时，电位器接入电路的电阻值变大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是（）A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.下列关于滑动变阻器和电阻箱的说法中，错误的是（）A. 滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流B. 滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小C. 电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小D. 滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小二、多选题10.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（）A. B. C. D.11.如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A. A和CB. B和DC. A和DD. A和B12.当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）A. B.C. D.13.如图所示为滑动变阻器的示意图，下列说法中正确的是（）A. 将ad两端连入电路，P向右移动，接入电路的电阻变小B. 将ac两端连入电路，P向右移动，接入电路的电阻变大C. 将bd两端连入电路，P向右移动，接入电路的电阻变小D. 将bc两端连入电路，P向左移动，接入电路的电阻变大14.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向左滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.15.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A. 只把A和B接入电路，无法改变通过电位器的电流B. 只把A和C接入电路，无法改变通过电位器的电流C. 将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D. 将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流三、填空题16.图中电阻箱两接线柱间的电阻值是________ Ω。
人教版九年级物理第十六章第4节《变阻器》课时练习题(含答案)
人教版九年级物理第十六章第4节《变阻器》课时练习题（含答案）一、单选题1．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B 2．如图是小明设计的风速测试仪原理图，其中探头安装在虚线框中，探头与金属杆、滑片P相连。
当滑片向上移动时，灯泡越亮，表示风力越大。
能够实现“灯泡越亮，表示风力越大”的探头形状是（）A．B．C．D．3．如图所示电路，在m、n两点间接滑动变阻器来控制电灯的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（）A．m接a，n接b B．m接c，n接d C．m接c，n接b D．m接a，n接d4．如图所示的电路中，闭合开关后，电流表和电压表示数均为0，若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d时，电压表有示数且等于电源电压，电流表示数仍为0，若电流表、开关、导线及各接线处均完好，则电路中可能的故障是（）A．电阻R和电流表开路B．电阻R短路和滑动变阻器开路C．电阻R和滑动变阻器开路D．电阻R和电流表短路5．如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。
实际上是由一个电位器控制着灯泡的亮度。
图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。
下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路二、填空题6．如图是小明设计的风力测定仪，O是转动轴，金属杆OC下面连接着一块受风板，AB是电阻片，它跟金属杆组合在一起的作用相当于一个______。
人教版九年级物理 全一册 第16章 第4节 变阻器 同步练习 有答案
第4节变阻器一选择题1.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是()2.日常生活中，变阻器有着广泛的应用，下列没有应用滑动变阻器的是()A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置3.如图是滑动变阻器的结构和连入电路的示意图。
当滑片P向左滑动时，连入电路的电阻变小的是()4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D5.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗6.如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少。
则()A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小二非选择题1.滑动变阻器(1)原理：滑动变阻器是靠改变接入电路中电阻丝的____来改变电阻的，电路符号是______，结构示意图是_______。
(2)作用：①保护电路；②改变电路中的______或某用电器两端______。
(3)使用方法：①选：根据铭牌选择合适的滑动变阻器；②串：将变阻器____联在电路中；③接：必须同时使用上、下两个接线柱，即“一上一下”；④调：接入电路前应将电阻调到_________。
2.如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化。
人教版 九年级物理 第十六章 电压电阻 第4节 变阻器专题练习 (含答案)
第十六章 电压 电阻第4节 变阻器专项练习（一）1、当将滑动变阻器的滑片P 向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？( )2、导体的电阻随其长度的增加而 (填“增大”、“减小”或“不变”)。
滑动变阻器是靠改变导体的 来改变接入电路中电阻大小的。
实验室用的滑动变阻器上标有“50Ω1A”中的“50Ω”表示 ，“1A 表示 。
3、如图所示是学生实验中常用的滑动变阻器。
要改变其接入电路中的电阻大小，若一根导线接在C 接线柱时，另一根导线应接在 接线柱上，按你的接法，实验前滑片P 应移到 端。
(均用图中的字母表示)。
4、用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来，当金属夹从电阻丝上的某点沿电阻丝向左移动的过程中，小灯泡逐渐变亮，这表明导体的电阻与什么有关( ) A 、导体的材料 B 、导体的长度 C 、导体的横截面积 D 、导体的温度5、电位器是变阻器一种，它可以用来改变收音机的音量，小红买了一个电位器，如图所示，如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是 ( )第5题图第3题图P左右A 左右PB左右P右左P第1题图A 、连接A 、CB 、连接B 、C C 、连接A 、BD 、以上都不正确6、如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列做法中，正确的是（ ）A 、P 1向上、P 2向下B 、P 1向下、P 2向上C 、P 1向上、P 2向上D 、P 1向下、P 2向下7、将三根电阻丝a 、b 、c 分别接到如图所示的电路中的M 、N 两点间，其电流大小如表所示的结果，由此判断电阻最大的是______________；如果三者材料、长度都相同，则最粗的电阻丝是______________。
8、小宇在实验室用图所示的电路做电学实验，请你帮助他完成以下的判断：第8题图第6题图第7题图(1)当滑动变阻器的B 、C 两个接线柱接入电路中时，滑片P 向A 端移动时，灯L 将 （选填“变暗”“不变”或“变亮”）；(2）当滑动变阻器的A 、D 两个接线柱接入电路中，要使灯L 变暗，滑片P 应向 端移动。
2020人教版物理九年级第16章第4节变阻器同步练习
第4节变阻器基础导练1. 日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（）A．调台灯亮度的装置B．调收音机音量大小的电位器C．调收音机频道的装置D．调节电动车速度的装置2. 电阻箱也是一种变阻器，如图所示为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b，接入的电路电阻为7 ΩB．只拔出铜塞c、d，接入的电路电阻为7 ΩC．要使接入电路的电阻为7Ω，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小第2题图第3题图3. 如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A．导体越长，它的电阻越大B．导体越短，它的电阻越大C．导体横截面积越大，它的电阻越大D．导体的温度越高，它的电阻越大能力提升4. 如图所示的电位器实质是一种，它是靠改变连入电路的电阻线的来改变电阻值的．5. 如图所示，电动自行车是一种非常方便快捷的交通工具．电动车的轮胎用橡胶材料做成，主要是利用了橡胶材料具有良好的（填一种物质的属性）；旋转右手的“调速”把手，发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个．6.【科技前沿】在某中学开展“STS”教育的科技活动中，小明同学用一泡沫塑料块、两节干电池、两个相同的小电动机（带自制的螺旋桨）、一根铅笔芯、一只开关、铜导线等，成功地制作了一艘可调速的电动船，并在学校获奖．如图所示是他绘制的该电动船的简易实物图．【拓宽延伸】根据小明的这一科技制作，请你回答：（1）铅笔芯和铜环在该电路中起到什么作用？（2）根据电动船的实物图，画出它的电路图．参考答案基础导练1.C2.B3.A能力提升4. 滑动变阻器长度解析：电位器是由一个电阻体和一个滑动系统组成的，基本上就是一个滑动变阻器，当滑片滑动时，连入电路的电阻线长度发生改变，从而改变电阻值．5. 弹性滑动变阻器解析：（1）电动车的轮胎用橡胶材料做成，主要是利用了橡胶材料具有良好的弹性；（2）“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的．6.【科技前沿】（1）铅笔芯和铜环相当于滑动变阻器，可调节电动机两端的电压及通过的电流，从而改变其转速．（2）如图所示思维点睛：（1）铅笔芯为电阻丝，因此铅笔芯和铜环共同组成滑动变阻器；（2）两个电动机并列连接，滑动变阻器串联在干路中，开关控制整个电路，用各元件符号表示串联电路即可．。
年人教版物理九年级第十六章第4节《变阻器》课时练(教师版)含答案
2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练一、单选题1.（2021·长宁模拟）滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料【答案】 C【考点】滑动变阻器的原理及其使用【解析】【解答】滑动变阻器是利用了改变接入电路中电阻线的长度，改变接入电路中的电阻，从而改变电路中的电流的．通过改变长度来改变电阻，会使电路中的电流和电压发生改变，电流和电压的变化只是电阻变化的结果．故答案为：C【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
2.（2020九上·重庆月考）如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（）A. 接线柱B. 金属杆C. 金属滑片D. 瓷筒【答案】 D【考点】导体与绝缘体，滑动变阻器的原理及其使用【解析】【解答】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，如图所示的滑动变阻器中所标志的部件中，电流需要通过接线柱、金属杆、金属滑片，可见它们都属于导体，而瓷筒属于绝缘体。
故答案为：D。
【分析】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，瓷筒属于绝缘体。
3.（2021·湘西）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（ ）A. 变大B. 变小C. 不变D. 先变小后变大【答案】 A【考点】串联电路的电流规律，滑动变阻器的原理及其使用【解析】【解答】由实物图可知，该电路是串联电路，闭合开关后滑动变阻器滑片向右滑动时电阻减小，电路总电阻减小，电源电压不变，由I=UR可知，电路中电流会增大，所以电流表示数变大。
故答案为：A。
【分析】串联电路中，I=UR =U总R总=U总R灯R滑，根据R滑的变化判断电路中电流I的变化情况。
4.（2020九上·新吴期末）在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。
人教版2020年九年级物理全一册 第十六章 第4节 变阻器
人教版2020年九年级物理全一册第十六章第4节变阻器姓名:________ 班级:________ 成绩:________一、单选题1 . 在如图所示的电路中，当开关S闭合后，灯L1不亮，灯L2也不亮，电压表有示数．则下列说法中正确的是A．灯L1的灯丝断了B．灯L1被短路了C．灯L2的灯丝断了D．灯L2被短路了2 . 如图所示的电路中，电源两端电压为4.5V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为20Ω．电压表接入电路的量程（0～3）V，电流表的接入电路量程（0～0.6）A,当开关S闭合，滑动变阻器的滑片P在滑动的过程中，有下列几种说法，其中正确的是A．滑动变阻器的阻值变化范围为5Ω～20ΩB．电流表的示数变化范围为0.15A～0.45AC．电压表的示数变化范围为1.5V～3VD．电路消耗的总功率的变化范围为0.675W～1.35W3 . 如图所示为一种握力计和它的工作原理示意图。
电源电压恒定不变。
握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。
该握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A。
则下列说法正确的是（）A．握力300N时电路中电流为0.6AB．握力计工作电路的电源电压为3VC．R1连入电路阻值变化范围是0～30ΩD．R2消耗的最小功率为0.5W4 . 在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是A．B．C．D．5 . 下列测量仪器使用正确的是（）A．用刻度尺测物体长度B．用电流表测电流C．弹簧测力计测物体受到重力D．测液体温度时读数6 . 如图是学生设计的模拟调光台灯电路，闭合开关灯泡发光后，无论怎样移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A．电路处于断路状态B．灯泡被短路C．金属丝的阻值太小D．灯泡灯丝的阻值太小7 . 下列实验中，正确运用控制变量法的是A．研究不同物质的吸热能力，使质量相同的水和煤油用不同的电加热器加热相同时间B．研究不司物质的吸热能力，使质量不同的水和煤油升高相同的温度C．研究电阻大小与材料的关系，将长度、粗细相同的铜丝和铁丝分别接入同一电路D．研究电阻大小与长度的关系，将长度不同，粗细相同的铜丝和铁丝分别接入同一电路8 . 如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路A．B．C．D．二、多选题9 . 如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表指针所指的刻度，就可以知道油箱内油面的高度h．则以下说法正确的是A．油量表可以用电流表改装而成B．油量表的零刻度线一定与电流表原零刻度线相重合C．油量表的刻度值从左往右是逐渐增大的D．电阻R′是在油箱没有油时对电路起到保护作用三、填空题10 . 滑动变阻器接入电路中的作用：可以改变电路的______，进而改变通过电路中的______，改变用电器两端的______、灯泡的______，但不能改变______电压和______电阻。
人教版九年级物理第十六章第4节变阻器课时练含答案
第4节变阻器学校：姓名：班级：考号：评卷人得分一、单选题( )A. 滑动变阻器是靠改变导体的横截面积来改变电阻的B. 滑动变阻器是靠改变导体的材料来改变电阻的C. 因为电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变任一因素来改变电阻的D. 滑动变阻器是靠改变连入电路中导体的长度来改变电阻的2. 若把两只标有“100Ω1.5A”和“50Ω1A”的滑动变阻器串联起来使用,则电路中允许通过的最大电流是()A. 2.5AB. 1.5AC.1A D. 0.5A3. 使用滑动变阻器改变电路中电流大小时,在闭合开关前,应把滑动变阻器连在电路中的阻值调到最大,这时滑片P的位置在如图所示的各图中,正确的是()A. B.C.D.4. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是( )A. M接C,N接BB. M接A,N接B C. M接C,N接D D. M接A,N接D5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是( )A. B.C.D.6. 电位器是变阻器的一种,小华买了一个电位器,如图所示。
如果把它与灯泡串联起来,利用它改变灯的亮度,请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是( )A. 连接A、BB. 连接B、CC. 连接A、CD. 以上都不正确7. 某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为()A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的R1没有作用8. 如图所示,A为导线,B、C为两根相同的电阻丝,当滑片P向左移动时,要使灯泡L亮度不变,开关S应接()A. 触点AB. 触点BC. 触点C D. 触点B,C均可9. 如图所示,电源电压不变,当闭合开关S后,滑动变阻器的滑片P向右移动时( )A. 电流表示数变大,灯变暗B. 电流表示数变小,灯变亮C. 电压表示数不变,灯变亮D. 电压表示数不变,灯变暗10. 如图所示,电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中( )A. 电压表V示数变小B. 电流表A1示数变大C. 电流表A2示数不变 D. 电流表A2示数变小评卷人得分二、填空题11. 如图5所示，某宾馆房间内的电器控制面板上有两个开关.其中调光灯开关的旋钮侧面刻有细纹，这是通过增大接触面的粗糙程度来增大________的；转动旋钮，灯泡亮度发生变化，说明旋钮控制的电器元件相当于________.12. 如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。
人教版 九年级 物理第十六章第四节 变阻器 针对训练(无答案)
人教版九年级物理第十六章第四节变阻器针对训练基础题1.变阻器（1）能改变接入电路中电阻大小的元件叫作。
（2）实验室常用的变阻器是。
（3）滑动变阻器的原理：通过改变接入电路电阻丝的来改变电阻。
（4）滑动变阻器的使用：通常在电路中;接线时，上面金属棒上的两个接线柱和下面线圈上的两个接线柱各使用一个（简称“一上一下”）；在闭合开关时，要将电阻调节到 .2.变阻器的应用(1)变阻器上通常标有最大电阻和允许通过的。
使用时要根据需要进行选择，不能使通过的电流超过最大值。
(2)变阻器的作用主要是通过调节其电阻值，改变电路的。
(3)有些家用电器音量调节是器件是一种，通常被称为电位器。
机械式旋钮调节阻值的器件，数字式电位器是用控制阻值的器件。
（4）如图所示的电阻箱的示数为，。
选择题1.关于滑动变阻器的说法正确的是（）A．滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体的电阻的C.因为电阻与导体的材料，长度，横截面积有关，所以滑动变阻器是靠改变任一因素来改变导体的电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2.如图所示电路中，a.b两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是 ( )3. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D4.如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时（）A.电流表示数变大，灯变暗B.电流表示数变小，灯变亮C.电压表示数不变，灯变亮D.电压表示数不变，灯变暗5．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A．电流表的示数变大 B．电压表的示数变大C．电压表与电流表示数的比值不变D．电压表示数变大，电流表示数变小6．如图所示，这是科技创新小组的同学们自己发明的电子握力器的内部结构．电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端．L是一个电阻不变的指示灯，力量计由一个电流表改装而成．使用时，先闭合开关S．再用手握住手柄，A柄向下运动压缩弹簧，握力就显示在力量计表盘上．有关握力计下列的说法中正确的是（）A．握力越大灯泡越亮，力量计的示数越大B．改装成的力量计的零刻度线就是原电流表的零刻度线C．握力越大电路总电阻越大，总电流越小D．握力越大，弹簧的长度越长；握力越小，弹簧长度越短实验题1.下图所示为观察滑动变阻器作用的实验器材，用笔画线作导线，将所有器件串联起来，要求滑动变阻器滑动片向左滑动，电流表示数变大，灯泡变亮。
人教版九年级物理全册同步练习：第十六章第4节 变阻器
第4节变阻器1 如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是( )2 如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是( )A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D3．如图所示，DB、EC是两根完全相同的电阻丝，金属滑片P跨在两根电阻丝上，当滑片向左或向右滑动时，灯L的亮度不变，则开关S( )A．与A接触 B．与B接触C．与C接触 D．接B或C效果一样4．如图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。
下列说法正确的是( )A．油量变少，电流表示数不变B．油量越少，电流表示数越大C．油量越多，电流表示数越小D．油量越多，电流表示数越大5在如图所示的电路中，能用滑动变阻器调节灯泡亮度的是( )6．滑动变阻器滑片上有一个铭牌，铭牌上面标有电流值和电阻值，如图1所示，其中“50 Ω”表示___________________________________________________；“1.2 A”表示_________________________________________________。
图17．如图2甲所示，闭合开关S前，滑动变阻器的滑片P应滑到______(选填“a”或“b”)端，这样做能起到____________的作用。
其原因是闭合开关后能使电路中的电流________(选填“最大”或“最小”)。
闭合开关S后，调节滑动变阻器，电流表A的示数如图乙所示，则通过灯L的电流为______A。
图28 如图3所示，电阻箱的示数为________Ω。
图39.小宇在实验室用如图7所示的电路做电学实验，请你帮助他完成以下问题。
图7(1)连接电路时，开关应________，滑动变阻器的滑片应移动到________(选填“A”或“B”)端。
【物理试卷】九年级物理全册第16章第4节变阻器习题新版新人教版.doc
第4节变阻器方式一【情景导入】多媒体播放视频：用铅笔芯制作调光灯。
(详见光盘内容)图16－4－1导入语：用铅笔芯制作调光灯的实验原理是什么呢？让我们从探究开始，学习这节课的内容：可以变化的电阻——变阻器。
方式二【情景导入】多媒体播放图片或视频：生活中的变阻器。
图16－4－2导入语：灯的亮度、风扇的转动速度、收音机的音量都是可以控制的，它们内部都有什么控制元件呢？本节课我们就来学习：可以变化的电阻——变阻器。
详见光盘内容1．滑动变阻器阻值变化的快速判断方法在判断滑动变阻器连入电路的电阻大小的变化情况时，首先明确变阻器的下面接入电路的是哪个接线柱，然后以这个接线柱为“参考点”，若滑片P远离该点，则其连入电路的电阻变大，若滑片P靠近该点，则其连入电路的电阻变小。
2．实验改进：用铅笔芯制作调光灯[实验目的] (1)理解滑动变阻器的工作原理。
(2)知道通过改变电阻，可以改变电路中的电流。
(3)知道同一灯泡的亮度与通过它的电流大小有关。
[实验原理] 电阻大小与导体的材料、长度和横截面积等因素有关，要使电路中的电流发生改变，可以改变接入电路的电阻。
改变电阻的方式包括改变导体的材料、长度和横截面积等。
[实验器材] 电池组、开关、导线若干、不同规格的铅笔芯(分别选择2B、HB、2H等不同标号的铅笔芯，某一标号的铅笔芯有粗细不同的规格)、电流表等。
图16－4－3[实验步骤] (1)连接实物如图16－4－3所示，夹子M、N间可以接入不同规格的铅笔芯。
(2)在M、N间接入2B铅笔芯，使M、N之间的距离为2 cm，闭合开关，观察灯泡的亮度，记录电路中电流表的示数。
(3)逐渐增大M、N间的距离，直到距离增大到5 cm，观察灯泡的亮度及电流表的示数变化。
(4)改变M、N间接入的铅笔芯，把HB铅笔芯接在M、N间，也接入5 cm长，闭合开关，观察灯泡的亮度及电流表的示数。
(5)把2H铅笔芯接入M、N间5 cm长，闭合开关，观察灯泡的亮度，记录电流表的示数。
人教版九年级物理全册：16.4“变阻器”能力提升练习题(无答案)
“变阻器〞才能提升练习题一、选择题1.图中电阻箱读数正确的选项是〔〕A. 506ΩB. 0506ΩC. 6050ΩD. 5600Ω2.如下图的电路，电源电压保持不变。
电阻R0的阻值是30W。
当滑动变阻器接入电路的电阻为10W时，电流表的示数I；要使电流表的示数变为原来的一半，滑动变阻器连入电路的阻值应是〔〕A. 15ΩB. 20ΩC. 30ΩD. 60Ω3.如下图，滑动变阻器有A、B、C、D四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向右挪动，小灯泡逐渐变亮，上面4种接法中正确的选项是〔〕A. B. C. D.4.〔2021•葫芦岛〕如下图，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，以下有关说法正确的选项是〔〕A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大5.标有“0～50Ω〞字样的滑动变阻器R1与20欧固定电阻R2串连在一起，如下图。
当M、N端连入电路时，MN间电阻的变化范围是〔〕A. 0～50欧B. 20～50欧C. 0～70欧D. 20～70欧6.如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱〔〕A. B，DB. A，BC. A，CD. B，C7.如图是一个自动体重测试仪使用前的工作原理图，有关它工作原理的说法相似的是〔〕A.体重越大，体重显示表的示数越小B.体重测试仪电路由于缺少开关，始终处于通路C.体重显示表是用电压表改装成的D.体重越轻，滑动变阻器接入电路的电阻越大8.滑动变阻器的滑片滑动时，接入电路的电阻发生变化的原因是〔〕A. 通过变阻器的电流强度发生变化B. 电阻丝两端的电压发生变化C. 电阻丝横截面积发生变化D. 连入电路的电阻丝长度发生变化9.如图是汽车、摩托车油量表〔实际上就是电流表〕原理示意图，R′是定值电阻，R是滑动变阻器，那么〔〕A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏10.如图为一种测量体重的装置，以下说法错误的选项是〔〕A. R1起保护电路的作用B. 体重示数计是电压表改装成的C. 当没有测体重时，滑片P在绝缘体AB 段D. 当测体重越重时，接入电路电阻R2阻值越小11.以下用电器中，可能不需要用到变阻器的是〔〕A. 电视机B. 收音机C. 调光书写台灯D. 手电筒12.以下用电器中不需要用到变阻器的是〔〕A. 电子握力计B. 调温电暖气C. 普通家用白炽灯泡D. 电视机上的音量调节旋钮13.如下图为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左挪动时，可使接入电路中的电阻变小的是〔〕A. B. C. D.14.如下图的电路中电源电压保持不变，当滑动变阻器的滑片P向右挪动时，以下说法不正确的选项是〔〕A. 电流表示数变小B. 电压表示数变小C. 灯泡消耗的功率变大D. 电路消耗的总功率变小15.如下图的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，以下说法正确的选项是〔〕A. 电压表和电流表的示数都变大B. 电压表和电流表的示数都变小C. 电压表的示数变大，电流表的示数变小D. 电压表的示数变小，电流表的示数变大二、填空题16.滑动变阻器是利用改变________来改变电阻大小，从而改变电路中的电压和电流．某滑动变阻器的铭牌上标有“20Ω 1A〞，其中“20Ω〞的含义为________，“1A〞的含义为________．17.图1中，电阻箱的读数为________Ω，图2中，电能表的读数为________ kW•h．18.如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端挪动到b端，电流表示数I与电压表示数U的变化关系如图2所示，那么电源电压为________ V，R2的最大阻值为________ Ω．19.如右图所示，滑动变阻器接入电路的电阻线是________段，当滑片向左挪动时，连入电路的电阻变________.电路中的电压表测量的是________〔选填“灯泡〞、“电源〞或“变阻器〞〕两端的电压.20.如下图，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为，那么定值电阻R1=________Ω，电源电压U=________V．21.如图1所示，是一种可以改变收音机音量大小的电路元件构造示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的另一端可在D上滑动的铜片．为了使滑片E顺时针转动时音量增大〔通过该元件的电流增大〕，应该将该元件的铜片B和铜片________接入电路．如图2所示，电阻箱的读数是________Ω．22.某同学连接滑动变阻器前，观察到变阻器的铭牌上标有“50Ω1A〞的字样，其中1A表示________．假设用毫安作单位，那么1A=________mA．23.电阻是导体对电流的________作用，在图1中A、B为两根横截面积一样的铜线，那么A铜线的电阻比B铜线的电阻________〔选填“大〞、“小〞〕；如图2是电位器构造，a、b、c 是它的三个接线柱，假设将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值________〔选填“变大〞、“不变〞或“变小〞〕24.滑动变阻器的电路符号是________．某个变阻器上标有“10Ω 2A〞字样，10Ω表示________，2A表示________．25.小明用如下图的电路进展电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________〔选填“左〞或“右〞〕端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________〔选填“正确〞或“不正确〞〕的．请写出你的判断根据：________．26.在如下图的电路中，变阻器连入电路的电阻线是________局部〔选填“aP〞、“Pb〞或“ab〞〕，当油箱中的液面下降时，电路中的电阻将________，电表示数随之________〔后两空均选填“变大〞、“不变〞或“变小〞〕27.如下图，电阻箱的示数是________ Ω．三、实验探究题28.在做“伏安法测量定值电阻〞的实验中，小明同学设计了如图甲所示的电路，请你完成以下问题．〔1〕该实验的原理是________．〔2〕连接电路时，应将开关________；闭合开关前，滑动变阻器的滑片应滑到最________端〔填“左〞或“右〞〕．〔3〕连接完电路后，闭合开关，无论怎样挪动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于________断路造成的．〔4〕调节滑动变阻器，把测量的几组数据描成如图乙所示的图像，那么该电阻的阻值R=________Ω．〔5〕完成上述实验后，小明还想测量一段电炉丝的电阻R x，可是在连接电路时，发现电流表和滑动变阻器都已损坏．于是小明就利用刚刚已测得的定值电阻R，重新设计并连接了如图丙所示的电路．电源电压未知且恒定不变．请把以下实验步骤补充完好：①只闭合开关S1，________；②________；电阻表达式：R x=________29.如图甲所示是小刚“测小灯泡电功率〞的实验电路．其中电源电压为6V，小灯泡额定电压为、电阻约为10Ω．滑动变阻器有A规格“10Ω2A〞、B规格“50Ω 1A〞可选．〔1〕本实验应该选择________规格的滑动变阻器．连接电路时，开关应________〔2〕请用笔画线代替导线将图甲的实验电路连接完好________．〔3〕闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是________．〔4〕当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为________ V．要测小灯泡的额定功率，应将滑片P向________ 〔选填“A〞或“B〞〕端挪动，使电压表示数为．四、综合题30.小伟设计了一个电子拉力器，甲图为其原理图．硬质弹簧右端和金属滑片P固定在一起〔弹簧的电阻不计，P与R1间的摩擦不计〕．定值是阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源电压U=3V，电流表的量程为0～．求：〔1〕闭合开关S后，假设拉环不受拉力〔即P处于a端〕，电流表的读数为多少A？〔2〕该弹簧伸长的长度△L与所受拉力F间的关系如乙图所示．那么当开关S闭合后，作用在拉环上程度向右的拉力为400N时，电流表的读数为多少A？31.请记录以下量具所测物理量的数值〔1〕如图1所示，温度计的示数为________℃．〔2〕如图2所示，电阻箱的示数是________Ω．。
