LED封装材料基础知识

合集下载

led的封装工艺

led的封装工艺

led的封装工艺
LED的封装工艺主要包括以下步骤:
1.芯片检验:检查LED芯片的尺寸、电极大小是否符合工艺要求,电极图案是否完整。

2.扩片:由于LED芯片在划片后依然排列紧密,不利于后工序的操作,需要采用扩片机对黏结芯片的膜进行扩张,使LED芯片的间距拉伸到约0.6mm。

3.点胶:在LED支架的相应位置点上银胶或绝缘胶,这是关键工序之一,点胶量的控制十分重要。

4.备胶:用备胶机先把银胶涂在LED背面电极上,然后把背部带银胶的LED安装在LED支架上。

5.烧结:使银胶固化,连接LED芯片和支架。

6.切筋和划片:由于LED在生产中是连在一起的,需要在Lamp封装LED时采用切筋切断LED支架的连筋。

对于SMD-LED,则是在一片PCB板上,需要划片机来完成分离工作。

7.测试:测试LED的光电参数、检验外形尺寸,同时根据客户要求对LED产品进行分选。

8.包装:将成品进行计数包装。

对于超高亮LED,需要防静电包装。

以上信息仅供参考,如需了解更多信息,建议查阅相关书籍或咨询专业人士。

LED封装基础知识

LED封装基础知识

5050 5.0 x 5.0 x 1.6 mm
5630 5.6 x 3.0 x 0.9 mm
3804 3.8 x 1.0 x 0.4 mm
3806 3.8 x 1.2 x 0.6 mm
➢ 五、SMD-LED封装型号尺寸:
SMD-LED特点:
1、体积小; 2、耗电量低; 3、使用寿命长; 4、高亮度、节能环保、坚固耐用牢靠; 5、适合量产、反应快; 6、防震、耐震、坚固耐用牢靠; 6、高解析度、可设计等优点。
3、LED的基本组成:
芯片—— 发光器件 支架/基板/反射盖——固定芯片/电路导通 金线——电路导通形成回路 环氧树脂/硅胶——保护芯片、电路/光学透镜
➢二、LED封装类型:
1 、引脚式封装:
2 、平面式封装:
➢二、LED封装类型:
3、 食人鱼封装:
4 、 SMD封装:
5 、 COB封装:
➢三、LED白光的发光原理:
D23 24.5-26
P : 正极 N: 负极
反向漏电流
半波宽度
最大电流
(IR,μA ) @VR=10V ( Δ λ,nm) (IF,mA) DC
≤2
≤30
30
D24 26-27.5
D25 27.5~29
检验项目 : a. 残金:Pad残金≦1/3 Pad面积;发光区残金≦1/3 Pad面积 b. 电极:Pad不得有脱落、掀金、破损、延伸道不可破损或断线 c. 污染:Pad不可有污染(或光阻剂残留);发光区不可有污染(或光阻剂残留) d. 晶粒切割:不可伤至发光层、不可伤至Pad、不可有相连晶粒(双胞胎) e. 正反颠倒:不可正反面颠倒(P/N Pad方向需一致)
激发波长和发射波长:荧光粉的激发波 长是获得最大荧光转换效率的LED主波 长;发射波长则是在该激发波长下荧光 的峰值波长。

SMD培训资料

SMD培训资料

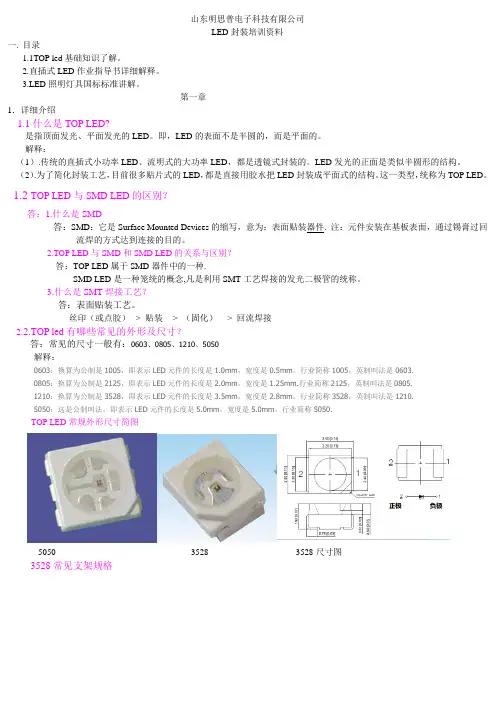

山东明思普电子科技有限公司LED封装培训资料一.目录1.1TOP led基础知识了解。

2.直插式LED作业指导书详细解释。

3.LED照明灯具国标标准讲解。

第一章1.详细介绍1.1什么是TOP LED?是指顶面发光、平面发光的LED。

即,LED的表面不是半圆的,而是平面的。

解释:(1).传统的直插式小功率LED、流明式的大功率LED,都是透镜式封装的。

LED发光的正面是类似半圆形的结构。

(2).为了简化封装工艺,目前很多贴片式的LED,都是直接用胶水把LED封装成平面式的结构。

这一类型,统称为TOP LED。

1.2 TOP LED与SMD LED的区别?答:1.什么是SMD答:SMD:它是Surface Mounted Devices的缩写,意为:表面贴装器件. 注:元件安装在基板表面,通过锡膏过回流焊的方式达到连接的目的。

2.TOP LED与SMD和SMD LED的关系与区别?答:TOP LED属于SMD器件中的一种.SMD LED是一种笼统的概念,凡是利用SMT工艺焊接的发光二极管的统称。

3.什么是SMT焊接工艺?答:表面贴装工艺。

丝印(或点胶)--> 贴装--> (固化)--> 回流焊接2.2.TOP led有哪些常见的外形及尺寸?答:常见的尺寸一般有:0603、0805、1210、5050解释:0603:换算为公制是1005,即表示LED元件的长度是1.0mm,宽度是0.5mm。

行业简称1005,英制叫法是0603.0805:换算为公制是2125,即表示LED元件的长度是2.0mm,宽度是1.25mm.行业简称2125,英制叫法是0805.1210:换算为公制是3528,即表示LED元件的长度是3.5mm,宽度是2.8mm。

行业简称3528,英制叫法是1210.5050:这是公制叫法,即表示LED元件的长度是5.0mm,宽度是5.0mm。

行业简称5050.TOP LED常规外形尺寸简图5050 3528 3528尺寸图3528常见支架规格1.3简单介绍TOP LED 的生产工艺过程。

LED封装材料基础知识

LED封装材料基础知识

LED封装材料基础知识
封装材料是LED(发光二极管)的基础知识,是LED的发光驱动能量
和散热解决方案。

它的主要任务是用来固定LED,提供耦合和遮蔽,以满
足要求的电学特性;另外,它还可以用来改变LED光学特性。

它是用环氧
树脂电镀封装技术将LED的封装体封装在LED主体上的。

它的具体材料可
以分为塑料和金属,它们的特点分别为:
塑料:主要由PPS、PC、PP等材料制成,具有较强的耐热性能,但有
一定的热膨胀率,可以依赖热熔材料将LED封装体封装在LED主体上。

同时,塑料封装技术对电阻温度的控制特别重要,其中使用的材料热导率很
低(热导率0.2w/m-k),能够有效降低LED因热而引起的温度升高。

金属:金属封装技术主要是采用铝合金材料包裹LED,由于铝合金具
有良好的散热性能和电磁屏蔽性能,故而能够有效地降低LED半导体温度,同时具有良好的发光特性。

此外,由于金属封装体的电磁屏蔽性能优良,
故而在高讯号密度的地方和高速应用方面很有利。

总之,LED封装材料对于LED性能起到至关重要的作用,塑料和金属
都有它们自己的特点,在使用上应该根据适当地环境和应用条件进行选择。

LED基础知识培训

LED基础知识培训

三、物料介绍—固晶胶
2.固晶胶种类
系列
外观

主要用途和特性
常规应用
环氧系列 白胶
1. 主要用于固定芯片; 2. 良好的粘接力,良好的粘接力,良好的 粘接力,散热性能较差,不导电。
双电极芯片,对光衰要求 不高的机种
硅系列白 胶 环氧系列 银胶
1. 主要用于固定芯片;
双电极芯片尺寸为 5*8mil
2. 散热性能较好,散热性能较好,散热性 5*8mil 5*8mil 以上光衰要
例如:1048F-48 1048----单颗灯丝的尺寸 F ----素材用钢带 48 -----一片支架的数量
三、物料介绍—支架的分类及应用
三、物料介绍—键合线
键合线是连接支架引脚和晶片、传达电信号的材料,是半导 体生产中不可或缺的核心材料。 可按材质分类,如金线、银线、铜线、铝线、合金线等。 可按线径分类,如0.7mil、0.8mil、0.9mil、1.0mil、1.2mil等。
五、应用领域—灯带应用
透明灯带机种应用
荧光粉灯带机种应用
五、应用领域—灯饰应用
直插机种应用
直插机种应用
五、应用领域—LAMP直插机种(发光字、护栏管)
直插机种应用
直插机种应用
色剂:改变外观。
抗沉淀粉
扩散粉
色剂
三、物料介绍—载带
三、物料介绍—模条
模条的生产流程及使用介绍
四、产品介绍
产品
四、产品介绍
四、产品介绍-常规单色平面机种
四、产品介绍-2835ZGDZ机种
四、产品介绍-2835PuRui机种
四、产品介绍-2835三星机种
四、产品介绍-常规全彩平面机种
三、物料介绍-晶片

白光LED封装的基础知识

白光LED封装的基础知识

白光LED封装的基础知识白光LED (Light-Emitting Diode) 是一种能够发射出白光的半导体光源。

它是一种高效能、长寿命、无污染、低电压操作和小尺寸的光源,因此在照明、显示、室内和室外装饰等领域得到了广泛应用。

下面是关于白光LED封装的基础知识。

1.白光LED的构成:2.LED芯片:3.封装材料:封装材料是保护LED芯片并对光进行聚焦和散射的重要组成部分。

通常使用的材料有环氧树脂、硅胶、聚合物等,其中环氧树脂是最常见的一种。

封装材料的选择可以影响到LED的耐热性、耐湿性和耐光性等特性。

4.封装类型:常见的白光LED封装类型包括:二氧化硅模制封装(DIP)、瓷制封装、表面贴装(SMT)封装等。

每种封装类型都有不同的优缺点,适用于不同的应用场景。

5.色温和色彩指数:白光LED的发光颜色可以通过不同的荧光或磷光材料来调节,以满足不同的照明需求。

色温是用来描述白光颜色的参数,单位为开尔文(K)。

常见的色温有暖白色(2700-3500K)、自然白色(4000-5000K)、冷白色(5500-6000K)等。

色彩指数(CRI)则用来评估光源显示颜色的准确程度,数值越大代表颜色越自然。

6.光通量和光效:光通量是描述光源总发光量的参数,单位为流明 (lm)。

光效是指光源单位功率所产生的光输出效果,单位为流明/瓦特 (lm/W)。

光通量和光效是评价白光LED性能的重要指标,对于照明应用来说尤为重要。

7.热管理:由于LED的工作过程会产生热量,良好的热管理是确保LED长寿命和稳定性能的关键。

常用的热管理方式包括散热片、散热胶和金属基板等。

8.应用领域:白光LED在照明、显示、室内和室外装饰等领域有广泛应用。

在照明方面,它可以代替传统的白炽灯、荧光灯等光源,用于家庭照明、商业照明、道路照明等;在显示方面,它被广泛应用于电视、显示屏、手机、平板电脑等产品;在室内和室外装饰方面,它被用于灯带、灯泡、车辆装饰等。

LED基础知识及外延工艺

LED基础知识及外延工艺

支架
散热基板
LED的支撑部件,通常由金属制成,具有良 好的导热性和导电性,能够将芯片产生的 热量传递出去。
用于将LED芯片产生的热量传导至外部,提 高散热效率,保证LED的稳定运行。
LED封装流程
固晶
将LED芯片固定在支 架上,通过银胶等导 电胶进行连接。
焊线
将芯片的电极与支架 的电极进行连接,通 常采用金线焊接的方 式。
LED未来发展趋势与展望
高效节能
01
随着全球能源危机和环保意识的提高,高效节能的LED照明产品
将更加受到市场青睐。
个性化定制
02
随着消费者需求的多样化,LED照明产品将更加注重个性化定制
和差异化竞争。
智能化发展
03
结合物联网、人工智能等技术,实现LED产品的智能化和远程控
制,提高用户体验和价值。
THANKS
感谢观看
表面贴装封装
将LED芯片粘贴在PCB板或其他基板 上,具有体积小、易贴片等优点。
功率型封装
适用于高功率、大电流的应用场景, 具有散热性能好、可靠性高等特点。
集成式封装
将多个LED芯片集成在一个封装内, 可以实现多色发光或多路亮度调节等 功能。
05
LED性能参数与测试
LED的光电参数
发光波长
LED的发光波长是决定其颜色和光谱特性的重要参数,不 同应用场景需要不同波长的LED。
发光亮度
发光亮度决定了LED的视觉效果和照明强度,是评价LED 性能的重要指标。
发光效率
发光效率是指LED将电能转化为光能的效率,是评价LED 性能的重要参数。
LED的热学参数
01
02
03
结温

led培训资料

led培训资料

led培训资料LED(Light Emitting Diode)发光二极管,作为一种新型的照明材料,由于其高效、节能、环保等优势,已被广泛应用于室内照明、户外广告等领域。

LED技术的飞速发展,也带来了对LED行业人才的需求。

因此,LED培训资料成为越来越多人关注的话题。

一、LED技术概述LED是一种半导体器件,通过电流的作用,激发半导体材料发光。

相比传统的照明设备,LED照明具有耗能低、寿命长、抗震抗振等特点。

LED技术的不断进步,也使LED产品在色彩、亮度、光效等方面得到了显著提升。

二、LED培训资料内容1. LED基础知识:LED的工作原理、结构、发光原理等基础知识是LED培训资料的重要内容。

学员需了解LED的内部结构和工作原理,为后续学习奠定基础。

2. LED灯珠封装:LED灯珠封装是LED产品中的核心环节。

LED培训资料通常包括LED灯珠封装的工艺流程、封装材料的选择、封装技术的应用等内容。

3. LED驱动电源:LED驱动电源是LED照明产品的重要组成部分,直接影响LED的发光效果和稳定性。

LED培训资料会介绍LED驱动电源的种类、工作原理、选型原则等内容。

4. LED照明设计:LED照明设计是LED行业的核心竞争力之一。

LED培训资料通常包括LED照明设计的原理、方法、实例分析等内容,帮助学员掌握LED照明产品的设计技能。

5. LED应用案例:LED在室内照明、户外广告、汽车照明等领域具有广泛应用。

LED培训资料通常会结合具体案例,介绍LED在不同领域的应用,帮助学员理解LED技术在实际生产中的应用价值。

三、LED培训资料的学习方法1. 理论学习:LED培训资料通常包括大量的理论知识,学员需要通过课堂学习、自主学习等方式掌握LED的基础知识和技术要点。

2. 实践操作:LED培训资料通常会配备实验课程,学员通过实际操作LED灯珠的封装、LED照明产品的设计等项目,提升实际操作能力。

3. 实地考察:LED培训资料中通常会安排实地考察,学员可以走进LED生产企业、LED照明工程项目等地点,了解LED行业的实际情况,加深对LED技术的认识。

LED产品基础知识及生产注意事项

LED产品基础知识及生产注意事项
人在工作台上,工作湿度为60%-90%时,人 体产生的静电会高达5000V。如果直接触碰 LED,就有机会损坏发光二极管的结晶层,使 LED工作一段时间后,就会失效,严重时会 立即失效。
LED使用注意事 项
谢谢大家!
Tks~
色温 >5000K 3300-5000K <3300K
光色
清凉 (带蓝的白色)
中间 (白)
温暖 (带红的白色)
光学概念
气氛效果 冷的气氛 爽快的气氛 稳重的气氛
常用照明术语
名称 光通量 光强 照度 亮度 光效 平均寿命
经济寿命
符 号 单位
说明
Φ 流明
I
坎德拉
E
勒克斯
Lm
cd
Lm/m2
发光体每秒种所发出的光量之总和, 即光通量
准电流。
Vr:给出一定的反向电流,达到这个电流时所达到的反向
电压。
Ir:与Vr对应,给出一定的反向电压,通过LED的反向电
流,一般V=
-5V,Ir<10uA。
IV:点光源向观察方向微小立体角内发射的光通量除以立
体单元面积,单位为mcd
¢:立体面积内光源发出的光总量,单位:lm
LED常识
lx:光照度:在表面一点,入射到面元上的光通量除以该面元的面积。 P:功率:电流乘以电压即为LED的功率,一般白光的功率为70mW,大 功率1W也只是近似值。
LED
LIGHTING 命名
光源色温不同,光色也不同,色温在3300K以下有稳重的气氛, 温暖的感觉;色温在3000--5000K为中间色温,有爽快的感觉; 色温在5000K以上有冷的感觉。不同光源的不同光色组成最佳 环境,如表: a. 色温与亮度: 高色温光源照射下,如亮度不 高则给人们有一种阴气的气氛;低色温光源照射下,亮度过高 会给人们有一种闷热感觉。 b. 光色的对比:在同一空间使用两种光色差很大的光源,其对 比将会出现层次效果,光色对比大时,在获得亮度层次的同时, 又可获得光色的层次。

LED的注意事项及基础知识

LED的注意事项及基础知识

LED的注意事项及基础知识使用LED注意事项1. 焊接溫度在260℃左右,時間控制在5S以內,焊接點離膠體底部在2.5mm以上,電烙鐵一定要接地.2. 请勿带电焊接LED.3.通電情況下,避免在80℃以上高溫作業,如有高溫作業一定要做好散熱.4.靜電:①所有與兰、绿、白、紫LED相關作業人員一定要做好防靜電如: 帶靜電環,穿靜電衣,靜電鞋.②帶有線靜電環時,靜電環要接地.並且地线与市地线电位差不超过5V或者阻抗不超过25Ω.③作業機台及作業桌面均需加裝地線.5.使用LED时電流最好不要超過20mA,最好使用15-19mA的電流.6.器件不可与发热元件靠得太近,工作条件不可超过其规定的极限.7.安装LED时,建议用导套定位,务必不要在引脚变形的情况下安装.8.在焊接温度回到正常以前,应避免LED受到任何震动或外力.9.如需要清洁LED,建议用超声波清洗LED,如暂时没有超声波清洗机可暂用酒精代替,但清洁时间不要超过一分钟.注:勿用有机溶剂(如丙酮,天那水)清洗或擦拭LED胶体,造成发光不正常或胶体内部破裂,导至LED内部金线与晶片过接破坏.10.LED在弯脚或折脚时请不要离胶体太近,应与胶体保持2mm以上的距离,否则会使LED胶体里面支架与金线分离,管脚在同一处的折叠次数不能超过三次,管脚弯成90°,再回到原位置为1次 .LED使用静电敏感注意事项蓝光、纯绿光、蓝绿光、白光、紫光、紫红光发光二极管属于一级防静电敏感器件,在手持和封装生产过程中, 请 注意采取适当的防范措施,以下仅供参考必须能防止静电产生:组装人员操作时需穿戴防静电服装(如防静电衣服、帽子、鞋子、指套或手套等)必须能迅速将其表面或内部的静电散逸:组装操作人员需配戴防静电手腕带。

能提供屏蔽保护受静电突然放电或电场冲击:① 组装台(工作台)需使用防静电台垫,且接地。

② 盛装LED需使用防静电元件盒。

③ 烙铁、切脚机、锡炉(或自动回流焊设备)均需接地作业过程中,尽可能避免直接触摸发光管之管脚,取放时尽可能触拿胶体部分。

COB培训资料

COB培训资料

01
02
03
电子产品制造
COB技术广泛应用于各类 电子产品制造领域,如手 机、电视、电脑等。
汽车电子
由于汽车工作环境的特殊 性,COB技术常用于汽车 电子控制单元(ECU)等 关键部件的制造。
航空航天
在航空航天领域,由于对 设备可靠性的极高要求, COB技术也被广泛应用。
COB的常见问题及解决方法
04
COB实施步骤
需求分析
确定培训需求
通过与员工和部门主管进行访谈,了解员工在工作中需要的 技能和知识,确定培训内容和目标。
制定需求分析报告
详细记录员工的需求和公司的期望,为后续的培训计划提供 依据。
系统设计
设计培训课程
根据需求分析结果,设计培训课程和教学计划,包括课程目标、教学内容、 教学方法、评估标准等。
总结词
提高案例分析能力和实战经验
VS
详细描述
通过分析真实案例,引导学员深入了解 COB在实际工作中的应用,提高学员的案 例分析能力和实战经验,为学员在实际工 作中更好地应用COB提供帮助。
06
COB培训效果评估
培训效果评估的方法
问卷调查
通过设计问卷,收集受训人员对培 训内容和质量的反馈,了解他们的 学习效果和满意度。
易维护
COB技术的结构简单、紧凑,方便 进行维修和更换。由于LED芯片直 接贴焊在印刷线路板上,只需要对 线路板进行维修或更换即可,操作 简单方便。
02
COB基础知识
COB的基本概念
01 02
定义
COB(Chip-on-Board)是一种将芯片直接粘贴在印制电路板(PCB )上的表面贴装技术。它是一种高集成度、高性能、低成本的电子封 装技术。

LED封装工艺基础知识

LED封装工艺基础知识

一、LED基础参数介绍
波长
• 用于表征光的颜色 • 对于波长为585 nm的光 ,当颜色变化大于1nm 时,人眼就可以感觉到 。而对于波长为650 nm 的红光,当颜色变化在 3nm的时候,人眼才能 察觉到。对于波长为 465 nm的蓝光和525 nm 的绿光,人眼的分辨率 分别为~2 nm和~3nm 。
三、LED封装材料基础—封装用胶水
封装用胶水的应用
一、固晶胶:用于固定芯片之作用,附有导热作用或导电作用
1.1、固晶银胶(导电胶): 单电极芯片例如较多的红、橙、黄、黄绿色芯片采用银胶固晶, 大部分大功率芯片(1W以上)采用银胶固晶。 银胶的主要成分是银粉,采用环氧树脂或其它树脂类加以混合, 起到固定作用,银胶吸光。 银胶的保存一定要冷冻保存,使用时分布解冻,且不得多次循 环解冻。 银胶的使用时间要严格控制,沉淀和吸湿皆是制程重大隐患。 固晶时使用的胶量对产品有很大影响,比如爬胶漏电、死灯,VF不 良,LED光斑不均,胶量差异大引起吸光率不同导致亮度差异大。
一、LED基础参数介绍 光强(Iv)
• • • • • 描述了光源在某方向上的强度 定义为发射到单位立体角内的光通量值 光强空间分布曲线:表征光源在各个方向上的强度 单位:坎德拉(cd) 1坎德拉表示在单位立体角内辐射出1流明的光通量
一、LED基础参数介绍
色坐标(x,y)
• 图中x坐标是红原色的比例,y坐标 是绿原色的比例,代表蓝原色的坐 标z可由x+y+z=1推出 • 弧线上的各点代表纯光谱色,此弧 线称为光谱轨迹。从400纳米(紫) 到700纳米(红)的直线是光谱上没 有的紫-红颜色系列(非光谱色)。 • 中心点C代表白色,相当于中午太 阳光的颜色,其色品坐标为 x= 0.3101,y=0.3162。 • 任何两种颜色混合时,混合色的颜 色点一定在前两颜色点的连线上。 • 色域 • 自然界中各种实际颜色都位于这条 闭合曲线内 ,轮廓包含所有的感 知色调

LED基础知识手册

LED基础知识手册

LED基础知识手册一、LED的结构及发光原理50年前人们已经了解半导体材料可产生光线的基本知识,第一个商用二极管产生于1960年。

LED是英文light emitting diode(发光二极管)的缩写,它的基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用,所以LED的抗震性能好。

发光二极管的核心部分是由p型半导体和n型半导体组成的晶片,在p型半导体和n 型半导体之间有一个过渡层,称为p-n结。

在某些半导体材料的PN结中,注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来,从而把电能直接转换为光能。

PN结加反向电压,少数载流子难以注入,故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED。

当它处于正向工作状态时(即两端加上正向电压),电流从LED阳极流向阴极时,半导体晶体就发出从紫外到红外不同颜色的光线,通常被用在电子器具来显示电路是否关闭或打开的指示灯, 光的强弱与电流有关。

透明的环氧半导体晶片LED环氧围封下伸出的那两条线或者"灯泡"显示出LED应怎样加连接到电路,LED导线的负极是以两种方法来显示,一种是由灯泡的平面,第二种是两条线当中短的那条线,负极导线应连接到电池负端,LED运行电压相对很低大约只有1到4伏电压,吸取的电流也大约只有10到40毫安.发光二极管最重要的一部分就是在灯泡中央的半导体晶片,晶片有两个由接口分离的区域,P区域是由正电荷控制,而n区域是由负电荷控制,这个接口充当了P和n电子流动的挡板,只有当半导体晶片的电压足够时,电流才开时流动和电子穿过接口进入到P区域,什么使LED发出光和什么决定了发光二的颜色当足够的电压到达晶片穿过发光二极管的导线,电子就非常容易的在P和N的区域穿过分隔处,在P区域正电荷比负电荷要多很多,在n区域中的电子比正电荷多,当电压和电流开始流动,在N区域的电子就有足够的能源移动穿过分隔处进入P区域,由于共有的库仑力的正负电荷之间的互相吸引P区域电子立即吸引到正电荷,当电子足够的移动到与P区域的正电荷的接近,这两种电荷就"重新结合" 每次电子和正电荷结合时,电位能转变为电磁能,每次正负电荷的重新结合时,电磁能的量子以半导体材料的频率特性的光电形式发出(通常是镓,砷和磷的化学元素结合)只有当光量子在非常狭的频率范围内才可以发射光不同的半导体材料使发光二极管发出不同的颜色和需要不同的能量去使它们变亮.发光二极管发出的能量有多少所需的电压引起电子流动穿过P-n分隔处和电能是同恒量的,不同颜色的发光二极管发出单色的显眼光,发光二极管发出光的能量(E)是和电子电荷(q)有关和所需的电压(V)使发光二极管发光E = qV 焦耳,这个公式简单的说明了电压和电能是同恒量的.恒量q是指一个单电子的电荷-1.6 x 10-19库仑(电量单位)找出来自电压的能量假如测量流过发光二极管导线的电压,你希望找出使发光二极管发出光所需的相应能量.比如说发红光的发光二极管和所测电压和导线是1.7伏,那么使二极管发光所需的能量是E = qV 或者E = -1.6 x 10-19 (1.71) 焦耳找出波长或频率光的频率和光的波长有关联,分光仪可以用来检查由发光二极管发出的光和估计由LED发出光的最高峰值.但我们更喜欢检测由LED所发出的光强度,.C是代表光的速度(3 x 108 米每秒)而是代表由分光仪读取的光波长(以纳米或10-9 米为单位).假如你从分光仪器中观察发红光的二极管,你会发现LED发出的最高的强度颜色范围和从分光仪读取的波长是相符合的= 660 nm or 660 x 10-9 m.二、LED光源的特点1. 电压:LED使用低压电源,供电电压在6-24V之间,根据产品不同而异,所以它是一个比使用高压电源更安全的电源,特别适用于公共场所。

LED基础知识培训教程

LED基础知识培训教程

LED基础知识培训教程一、什么是 LEDLED 即发光二极管,是一种能够将电能转化为光能的半导体器件。

与传统的白炽灯、荧光灯相比,LED 具有诸多优势,如高效节能、寿命长、色彩丰富、环保等。

LED 的核心部分是由半导体材料制成的芯片,当电流通过芯片时,电子与空穴在其中复合并释放出能量,从而产生光。

LED 所发出的光的颜色取决于半导体材料的种类和掺杂情况。

二、LED 的工作原理LED 的工作原理基于半导体的特性。

在半导体中,存在导带和价带,当施加正向电压时,电子从价带被激发到导带,与空穴复合时释放出光子,产生光。

其发光效率与芯片的材料、结构以及封装工艺等因素密切相关。

优质的材料和先进的工艺能够提高 LED 的发光效率,降低能耗。

三、LED 的优点1、节能高效LED 具有极高的电光转换效率,能够将大部分电能转化为光能,相比传统照明灯具,节能效果显著。

2、寿命长LED 的使用寿命通常可达数万小时,远远超过了传统灯具,减少了更换灯具的频率和成本。

3、色彩丰富可以通过调整半导体材料和工艺,制造出各种颜色的光,包括红、绿、蓝、黄、白等,满足不同场景的需求。

4、响应速度快LED 能够在极短的时间内开启和关闭,适用于需要快速响应的场合,如交通信号灯。

5、环保LED 不含有汞等有害物质,对环境友好,符合现代社会对环保的要求。

四、LED 的分类1、按颜色分类可分为单色 LED、双色 LED 和全彩 LED。

单色 LED 只能发出一种颜色的光,双色 LED 可以发出两种颜色的光,全彩 LED 则可以通过控制不同颜色芯片的发光强度,实现多种颜色的组合。

2、按功率分类分为小功率 LED、中功率 LED 和大功率 LED。

小功率 LED 通常用于指示灯、电子设备的背光源等;中功率 LED 适用于室内照明;大功率 LED 则常用于户外照明、路灯等。

3、按封装形式分类有直插式 LED、贴片式 LED 和 COB(Chip on Board)封装 LED 等。

LED封装材料基础知识

LED封装材料基础知识

封装材料根底知识封装材料主要有环氧树脂,聚碳酸脂,聚甲基丙烯酸甲脂,玻璃,有机硅材料等高透明材料。

其中聚碳酸脂,聚甲基丙烯酸甲脂,玻璃等用作外层透镜材料;环氧树脂,改性环氧树脂,有机硅材料等,主要作为封装材料,亦可作为透镜材料。

而高性能有机硅材料将成为高端封装材料的封装方向之一。

下面将主要介绍有机硅封装材料。

提高封装材料折射率可有效减少折射率物理屏障带来的光子损失,提高光量子效率,封装材料的折射率是一个重要指标,越高越好。

提高折射率可采用向封装材料中引入硫元素,引入形式多为硫醚键、硫脂键等,以环硫形式将硫元素引入聚合物单体,并以环硫基团为反响基团进展聚合那么是一种较新的方法。

最新的研发动态,也有将纳米无机材料与聚合物体系复合制备封装材料,还有将金属络合物引入到封装材料,折射率可以到达1.6-1.8,甚至2.0,这样不仅可以提高折射率和耐紫外辐射性,还可提高封装材料的综合性能。

一、胶水根底特性有机硅封装材料主要成分是有机硅化合物。

有机硅化合物是指含有键、且至少有一个有机基是直接与硅原子相连的化合物,习惯上也常把那些通过氧、硫、氮等使有机基与硅原子相连接的化合物也当作有机硅化合物。

其中,以硅氧键〔0〕为骨架组成的聚硅氧烷,是有机硅化合物中为数最多,研究最深、应用最广的一类,约占总用量的90%以上。

其构造是一类以重复的键为主链,硅原子上直接连接有机基团的聚合物,其通式为R ’〔R R ’ 〕n R 〞,其中,R 、R ’、R 〞代表基团,如甲基,苯基,羟基,H ,乙烯基等;n为重复的键个数〔n 不小于2〕。

有机硅材料构造的独特性:〔1〕原子上充足的基团将高能量的聚硅氧烷主链屏蔽起来;〔2〕无极性,使分子间相互作用力十分微弱;〔3〕键长较长,键键角大。

〔4〕键是具有50%离子键特征的共价键〔共价键具有方向性,离子键无方向性〕。

由于有机硅独特的构造,兼备了无机材料与有机材料的性能,具有外表张力低、粘温系数小、压缩性高、气体渗透性高等根本性质,并具有耐上下温、电气绝缘、耐氧化稳定性、耐候性、难燃、憎水、耐腐蚀、无毒无味以及生理惰性等优异特性。

LED封装的防静电知识

LED封装的防静电知识

一旦企业掌握了LED的抗静电水平就几乎等于掌握了LED的可靠性。

LED的抗静电指标的好坏,不仅意味着能适用于各类电子产品和环境,还可以作为LED各项可靠性的综合体现,要提高LED的抗静电,对LED芯片制造商和封装商而言,抗静电指标是一项最重要的质量指标。

一、静电基础知识1、静电基本概念1)静电(ESD)的定义静电—物体表面过剩或不足的静止的电荷;Electro Static Discharge(简写ESD)是英文“静电放电”的意思,近年来对静电放电的电磁场效应,如电磁干扰(EMI)及电磁兼容性(EMC)问题,原来越重视。

2)静电的种类和相关介绍a.静电的分类:静电一般分为人体静电、设备静电、环境静电;b.静电对电子产品存在的危害及特点:隐蔽性、潜在性、随机性、复杂性;c.可能产生静电危害的制造过程:◆元器件制造过程;◆印刷电路板生产过程;◆设备制造过程;◆设备使用过程;◆设备维修过程2、静电产生原因1)物质结构:电子受外力而脱离轨道,这个外力包括各种能量,如动能、位能、热能、化学能等,在日常生活中,任何不同物质的物体接触后再分离,即可产生静电。

2)产生静电的物质内部特征:a.由于不同物质使电子脱离原来的物体表面所需要的逸出功有所区别,因此,当它们两者紧密接触时,在接触面上就发生电子转移。

逸出功小的物质失去电子而带正电荷,逸出功大的物质增加电子而带负电荷。

各种物质逸出功的不同是产生静电的基础。

b.静电的产生于物质的导电性能有很大关系,它们用电阻率来表示。

电阻率越小,则导电性能越好,根据大量实验得出的结论:电阻率为1012Ω.cm的物质最容易产生静电,而大于1016Ω.cm或小于109Ω.cm的物质都不容易产生静电,因此,电阻率是静电能否积聚的条件。

c.物质的介电常数是决定静电电容的主要因素,它与物质的电阻率一起影响着静电产生的结果。

3)产生静电的外部条件作用:摩擦起电、附着带电、感应起电、极化起电。
